یونشی سری SK100 فاصله‌یاب لایدار برای ربات‌ها/AGV (SK100/A/B/C/D) ±۳ میلی‌متر ۱۰۰ متر UART TTL

Yunshis

$117.50 USD

فروش فروخته شده

Taxes included. حمل و نقل هنگام تسویه حساب محاسبه می شود.

نسخه SK100 لایدار SK100A لایدار SK100B لیزر سنج SK100D لیزر سنج SK100C لایدار

تعداد

مشاهده جزئیات کامل

بررسی اجمالی

سری LiDAR Yunshis SK100 یک خانواده حسگر لیزر اندازه‌گیری فاصله جمع و جور برای رباتیک و اتوماسیون است. این سری شامل پنج مدل است: SK100 (نسخه استاندارد)، SK100A (فرکانس بالا)، SK100B (نسخه بهبود یافته، بهینه شده برای اهداف سیاه)، SK100C (فاصله طولانی) و SK100D (لیزر سبز).

ویژگی‌های کلیدی

برچسب دامنه اندازه‌گیری: تا 100 متر
دقت: ±3 میلی‌متر
وضوح: 1 میلی‌متر
منطقه کور: 3 سانتی‌متر
رابط خروجی: UART TTL
کلاس ایمنی لیزر: کلاس II
نوع لیزر: لیزر قرمز، 635 نانومتر (SK100/SK100A/SK100B/SK100C)؛ لیزر سبز (SK100D)
فرکانس (بر اساس مدل): 3 هرتز (SK100/SK100B/SK100C/SK100D)؛ حداکثر 20 هرتز (SK100A). برچسب دیگری نیز نشان می‌دهد "فرکانس: 1-20Hz".
برچسب‌های رابط: RS485-Modbus RTU / 4-20mA / TTL
علامت‌گذاری/برچسب‌های روی برد: RGB, VCSEL, SPAD; "درجه صنعتی" (طبق برچسب)
برچسب اندازه جمع و جور و وزن سبک: 63 * 40 * 18 mm; 13 g

سناریوهای کاربردی

ربات‌های انسان‌نما
بازوهای رباتیک
اکسوسکلتون‌ها
ربات‌های چهارپا
وسایل نقلیه AGV
ربات‌های ARU
نظارت بر سطح سیلوهای غلات
تشخیص سطح مایع

برچسب‌های اکوسیستم یکپارچه‌سازی: Arduino, Raspberry Pi, PLC, MCU.

مشخصات

>اندازه >

پارامتر	SK100	SK100A	SK100B	SK100C	SK100D
توضیحات واریانت	نسخه استاندارد	فرکانس بالا	نسخه بهبود یافته (بهینه شده برای اهداف سیاه)	برد بلند	لیزر سبز
دقت	±3 میلی‌متر
وضوح	1 میلی‌متر
برد اندازه‌گیری داخلی (بازتابندگی 90%)	100 متر	100 متر	100 متر	150 متر	100 متر
برد اندازه‌گیری داخلی (بازتابندگی 20%)	59 متر	59 متر	77 متر	53 متر	24 متر
برد اندازه‌گیری خارجی (با بازتابنده اختصاصی، بازتابندگی 90%)	60 متر	20 متر	30 متر	30 متر	30 متر
منطقه کور	3 سانتی‌متر
فرکانس	3 هرتز	حداکثر 20 هرتز	3 هرتز	3 هرتز	3 هرتز
زمان اندازه‌گیری	> 0.3 s	> 0.08 s	> 0.3 s	> 0.3 s	> 0.3 s
رابط خروجی	UART TTL
کلاس ایمنی لیزر	کلاس II
نوع لیزر	لیزر قرمز، 635 نانومتر				لیزر سبز
63 * 40 * 18 میلی‌متر
وزن	13 گرم
ولتاژ	DC 2.5 ~ 3.3 ولت
دمای کاری	-20 ~ 50 درجه سانتی‌گراد

برای کمک به ادغام و انتخاب (SK100/SK100A/SK100B/SK100C/SK100D)، با https://rcdrone.top/ تماس بگیرید یا ایمیل بزنید [email protected] .

اسناد

Yunshis SK100 LiDAR-Drawing.pdf

ویدیو

جزئیات

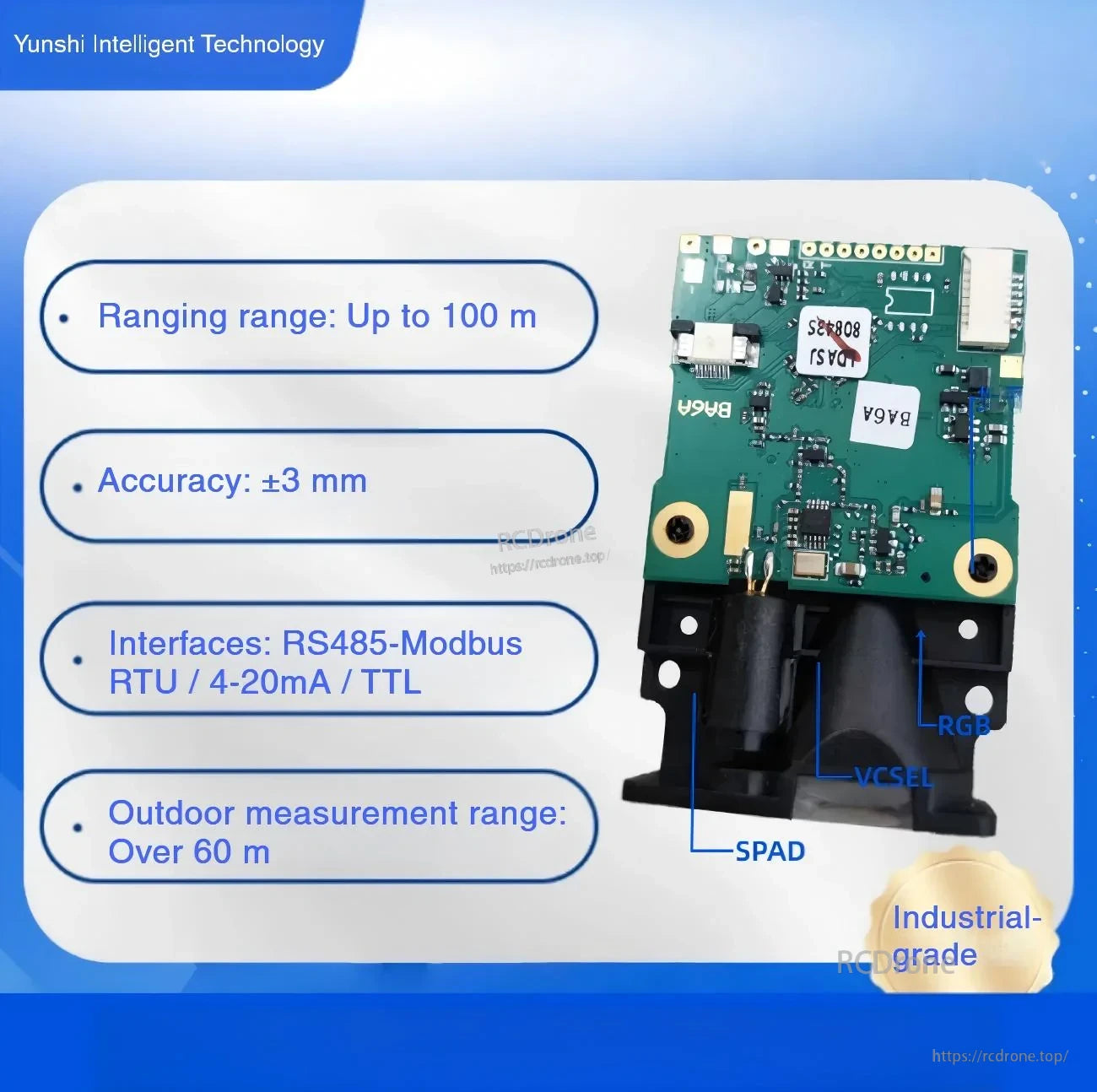

Yunshis SK100 series LiDAR rangefinder board with key specs: up to 100 m range, ±3 mm accuracy, TTL/RS485/4–20 mA

سری SK100 که برای رباتیک و اتوماسیون طراحی شده است، تا 100 متر دامنه با دقت ±3 میلی‌متر و رابط‌های صنعتی انعطاف‌پذیر ارائه می‌دهد.

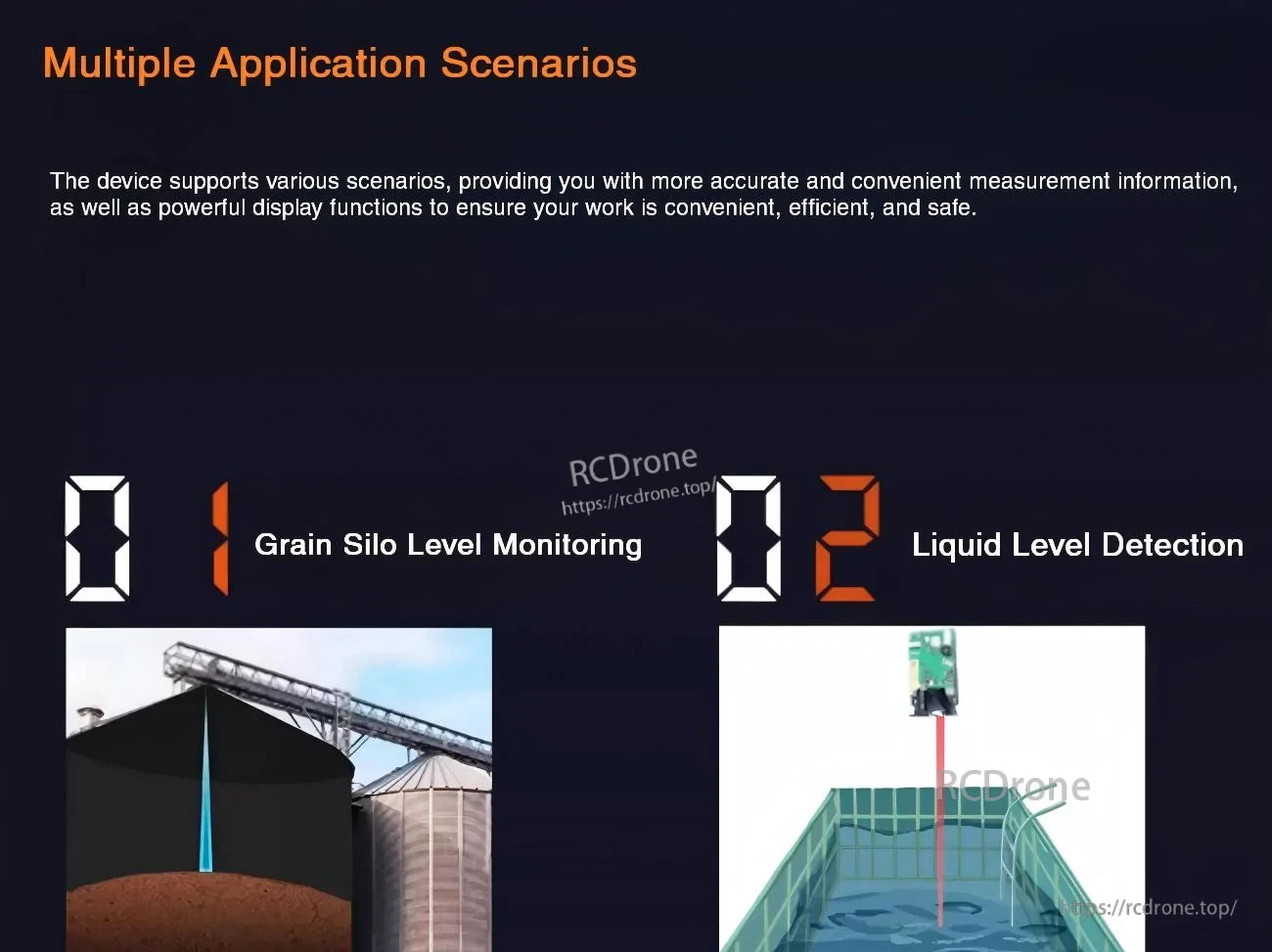

SK100 LiDAR application scenarios graphic: grain silo level monitoring and liquid level detection examples

موارد استفاده رایج شامل اندازه‌گیری سطح برای سیلوهای غلات و مخازن مایع است که در آن‌ها به خوانش‌های سریع و غیرتماسی فاصله نیاز است.

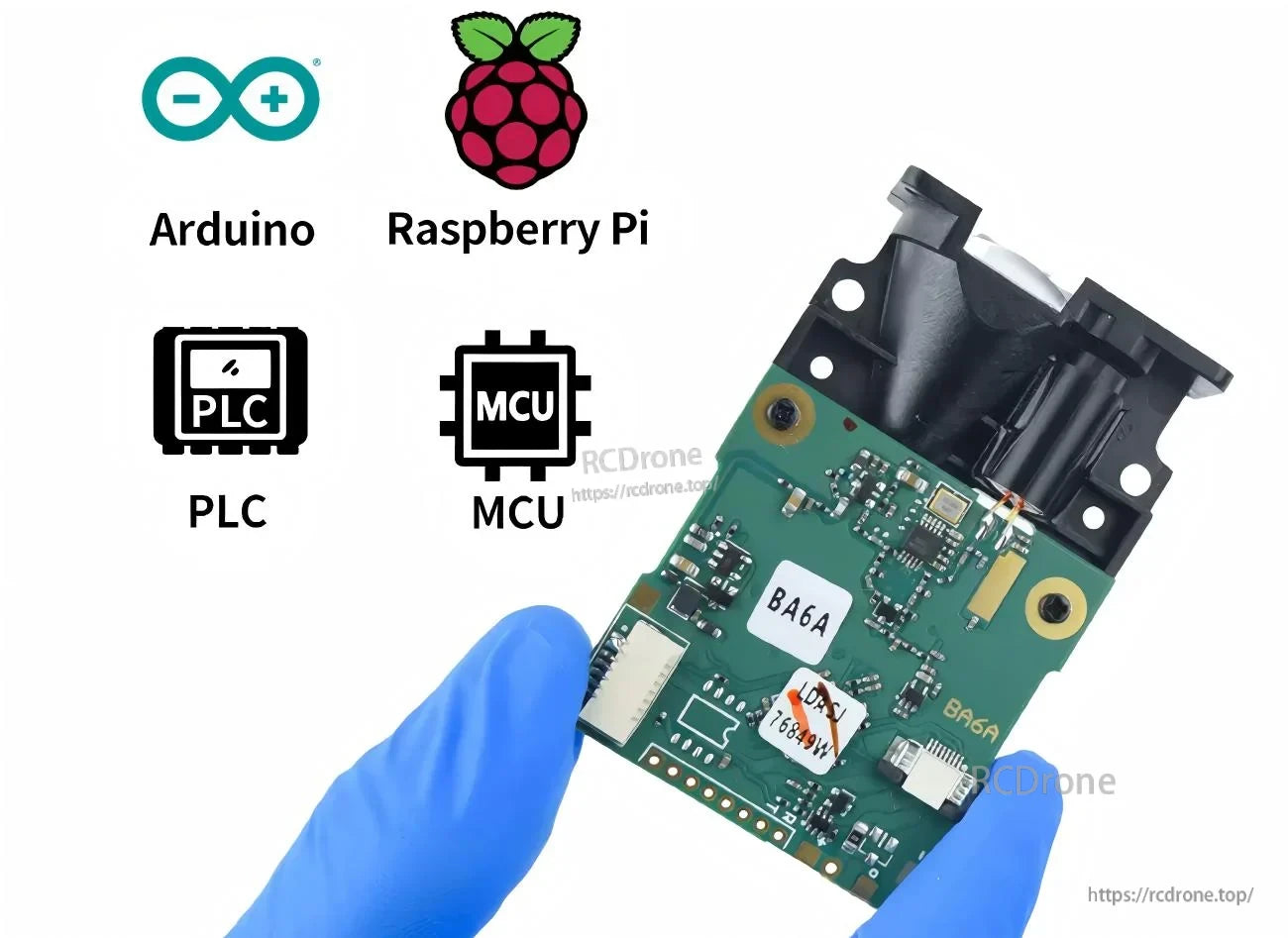

Compact Yunshis SK100 LiDAR module in gloved hands with Arduino, Raspberry Pi, PLC and MCU integration icons

خروجی UART TTL ادغام را با Arduino، Raspberry Pi، PLCها و MCUها برای ساخت AGV و ربات‌ها ساده می‌کند.

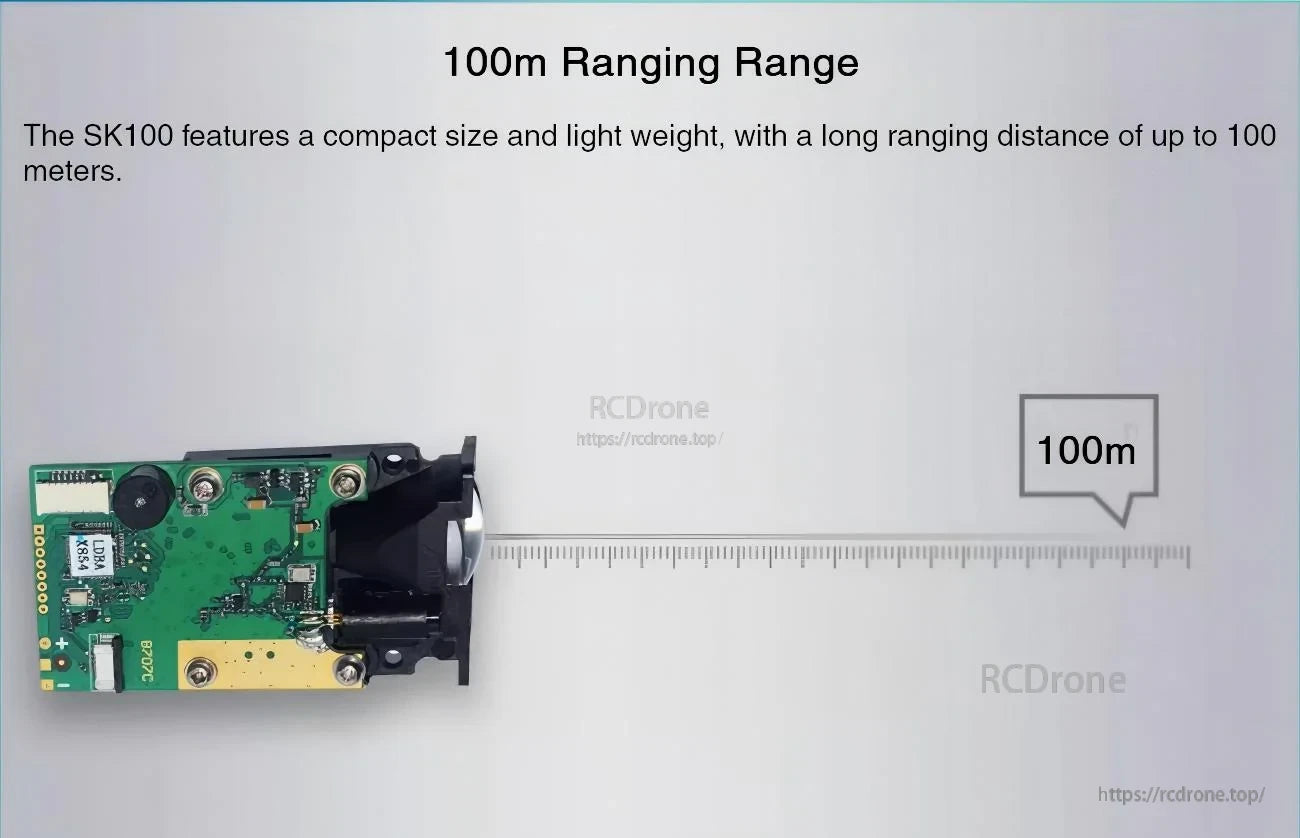

SK100 sensor next to ruler illustrating 100 m ranging distance capability

عملکرد در مسافت‌های طولانی از ناوبری، موقعیت‌یابی و اندازه‌گیری موانع در مناطق کاری بزرگ‌تر پشتیبانی می‌کند.

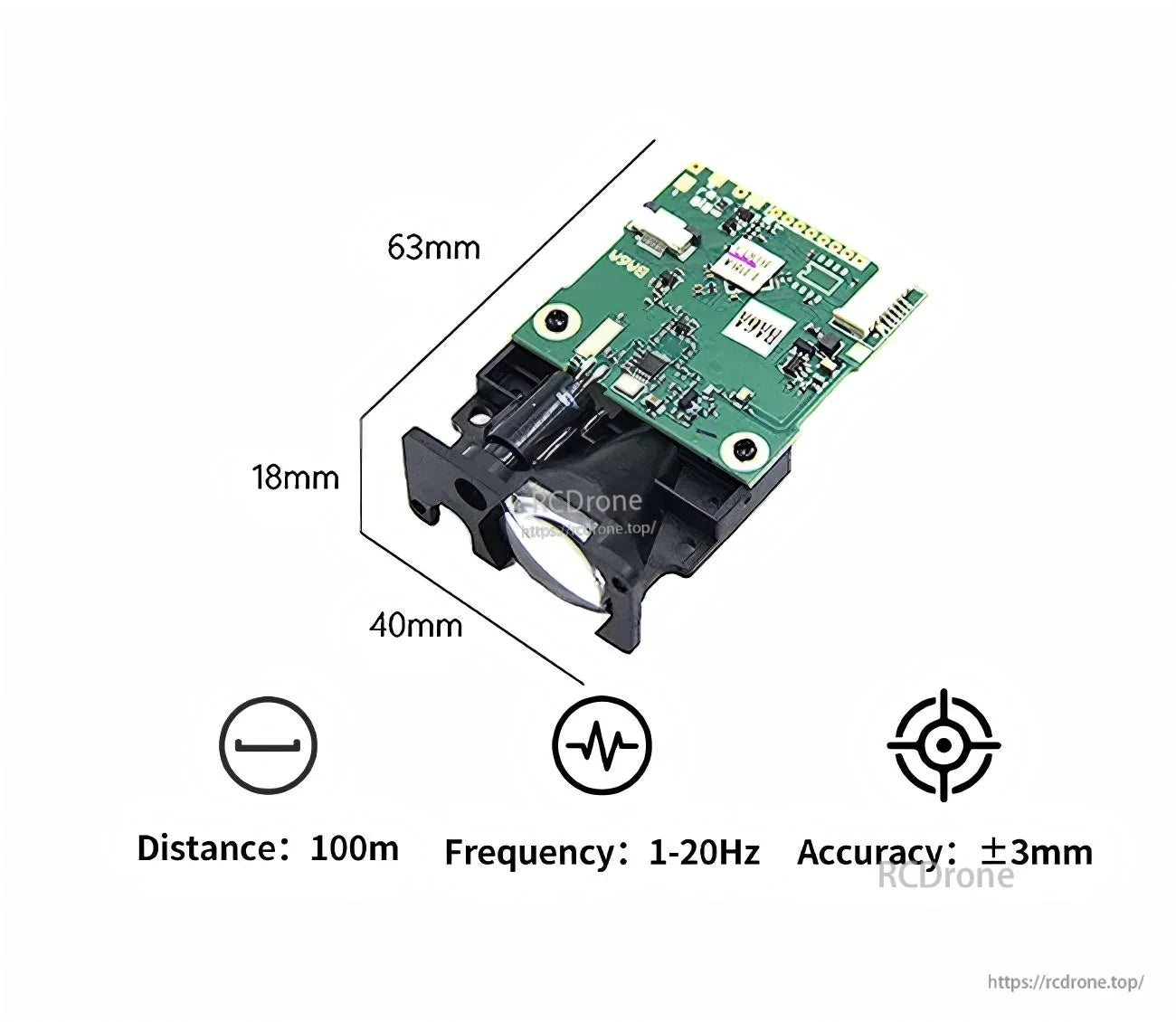

SK100 LiDAR size and performance: 63×40×18 mm module with 100 m distance, 1–20 Hz frequency, ±3 mm accuracy

ابعاد 63 × 40 × 18 میلی‌متر برای فضاهای تنگ مناسب است در حالی که دامنه 100 متری و نرخ اندازه‌گیری قابل تنظیم 1–20 هرتز (بسته به مدل) را حفظ می‌کند.

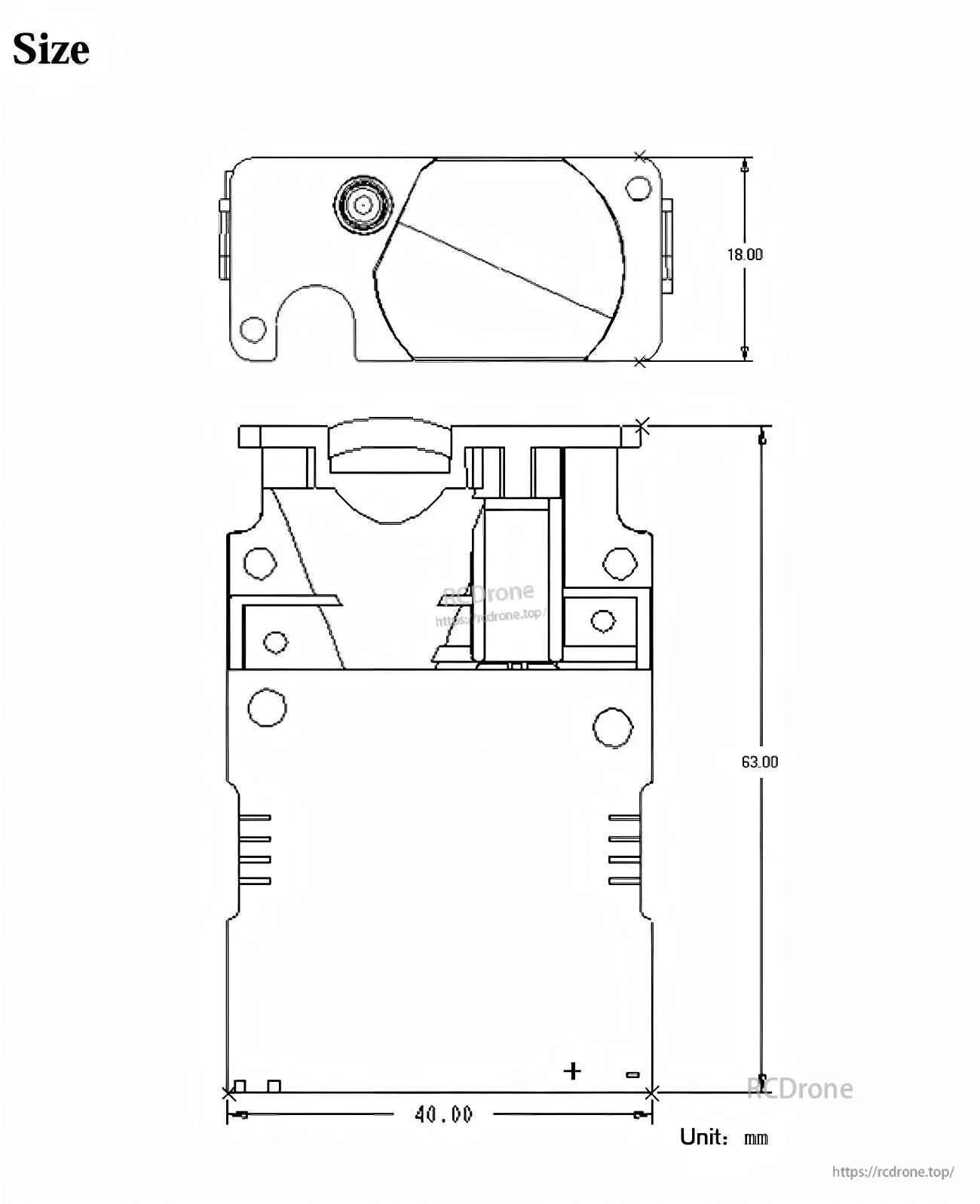

SK100 LiDAR mechanical dimension drawing with 40 mm width, 63 mm length and 18 mm height (unit: mm)
