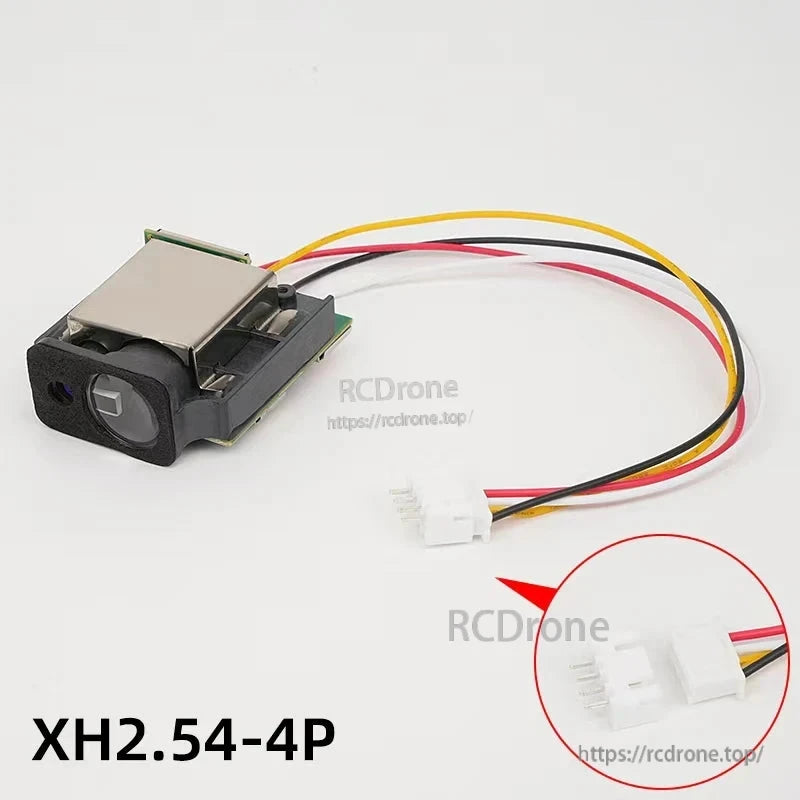

Module de télémètre laser haute précision 20 Hz, portée 80 m, interface série TTL pour Arduino

Aperçu

Ce module de mesure de distance avec capteur laser fournit des mesures de distance précises de 0,01 m à 80 m avec une fréquence de mesure ajustable (5 Hz / 10 Hz / 20 Hz). Il utilise une interface série TTL à 9600 bps pour une intégration facile avec des microcontrôleurs, y compris Arduino. Le module dispose d'un laser de classe II (620–690 nm) et offre une grande précision : ±1 mm (écart type) en mode de mesure unique et jusqu'à ±1 mm en mode continu à la fréquence la plus basse.

Caractéristiques clés

• Plage de mesure : 0.01–80 m
• Fréquence de mesure ajustable : 5 Hz, 10 Hz, 20 Hz
• Précision (écart type) : ±1 mm en mode de mesure unique
• Précision en mode continu : dans ±1 mm à la fréquence la plus basse ; environ ±4 mm à 20 Hz
• Vitesse mesurable des objets en mouvement : < 2 m/s
• Interface série TTL : 9600 bps, 8 bits de données, 1 bit de départ, 1 bit d'arrêt, pas de parité
• Type de laser : 620–690 nm ; Classe de laser : Classe II
• Alimentation : DC 3–3.3 V; Courant typique : 100 mA
• Unité de distance : m ; sortie au format ASCII

Spécifications

Notes de protocole

• ADDR (adresse de l'appareil) : Par défaut 80 (128).
• Réglage de la position : La position est 1 (compte à partir du haut) ; lorsque l'élément est 0, compte à partir de la fin (FA 04 08 01 F9).La valeur par défaut est comptée à partir de la fin.
• CS (octet de contrôle) : Sommez tous les octets précédents, retournez l'inverse plus 1. Dans les données de mesure uniques et successives, les guillemets font partie des données. Le format de sortie est ASCII ; l'exemple "123.456 m" affiche les octets : 31 32 33 2E 34 35 36.

Commandes de protocole

Commandes de lecture d'usine

Mesure unique :    80 06 02 78
Mesure continue : 80 06 03 77

Paramètres d'alimentation et de dispositif

Éteindre le dispositif :        80 04 02 7A
Définir l'adresse :            FA 04 01 80 81

Ajustements de mesure

Modification de distance -1 : FA 04 06 2D 01 CE
Modification de distance +1 : FA 04 06 2B 01 D0
Intervalle de temps (1 s) :      FA 04 05 01 FC

Point de départ

Haut :       FA 04 08 01 F9
Arrière : FA 04 08 00 FA

Préréglages de portée

5 m :   FA 04 09 05 F4
10 m :  FA 04 09 0A EF
30 m :  FA 04 09 1E DB
50 m :  FA 04 09 32 C7
80 m :  FA 04 09 50 A9

Préréglages de fréquence

Le plus bas : FA 04 0A 00 F8
5 Hz :   FA 04 0A 05 F3
10 Hz :  FA 04 0A 0A EE
20 Hz :  FA 04 0A 14 E4

Résolution

1 mm :   FA 04 0C 01 F5
0.1 mm : FA 04 0C 02 F4

Démarrage automatique à l'alimentation

Éteindre : FA 04 0D 00 F5
Allumer : FA 04 0D 01 F4

Opérations

Mesure unique (diffusion) : FA 06 06 FA
Lire le cache : 80 06 07 73
Contrôler le laser (ouvrir) : 80 06 05 01 74
Contrôler le laser (fermer) : 80 06 05 00 75

Notes

La plage de mesure et les résultats peuvent être affectés par l'intensité de la lumière ambiante, la température (élevée ou basse), la force du réflecteur et la rugosité de la surface cible. Pour une fréquence de sortie plus élevée, la précision est réduite : à 20 Hz (FA 04 0A 14 E4), la précision de mesure continue est d'environ ±4 mm. À la fréquence la plus basse (FA 04 0A 00 F8), la précision de mesure continue est dans ±1 mm. En mode de mesure unique (80 06 02 78), la précision est toujours dans ±1 mm.

Détails

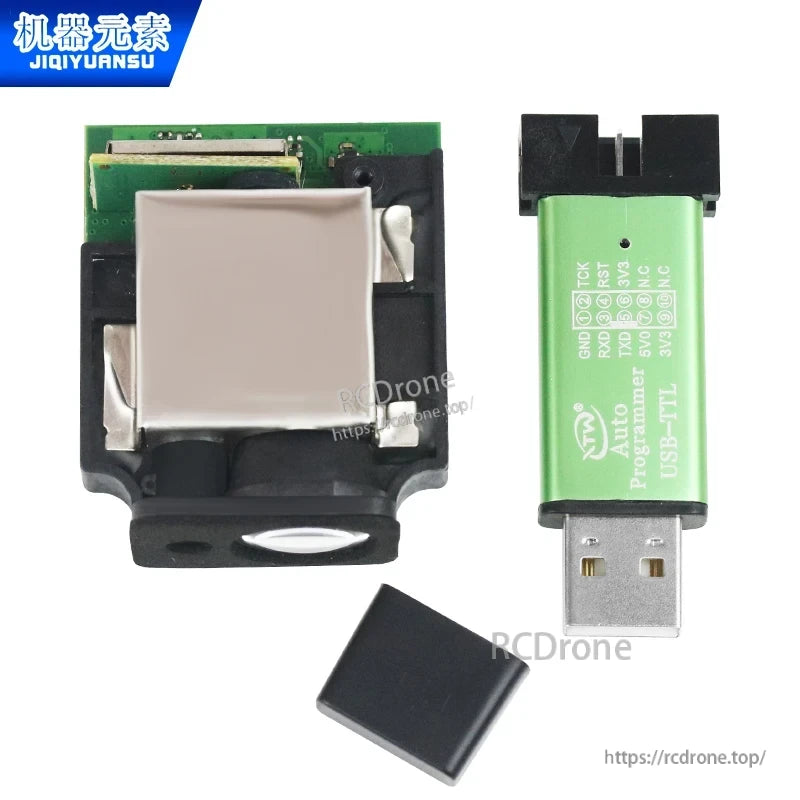

Le capteur de télémétrie laser offre une portée de 80 m en intérieur, 20 m en extérieur avec une précision de ±1 mm, des puces importées, une qualité stable, une interface USB-TTL et un programmeur automatique pour un fonctionnement fiable et performant.

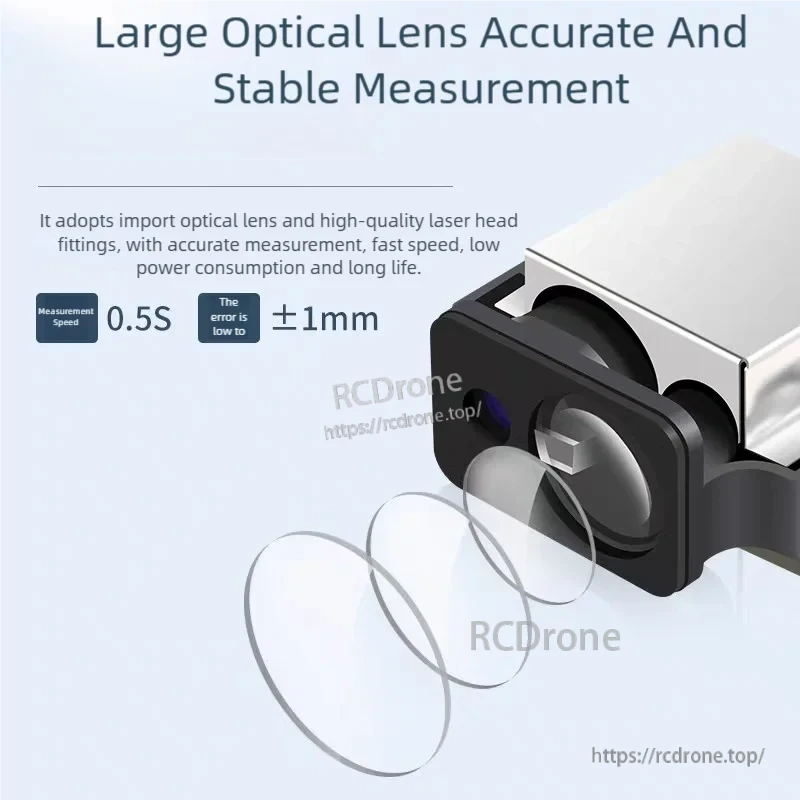

Les lentilles importées et la tête laser de haute qualité permettent une mesure précise et stable avec une erreur de ±1 mm, une vitesse de 0,5 s, une faible consommation d'énergie et une longue durée de vie.

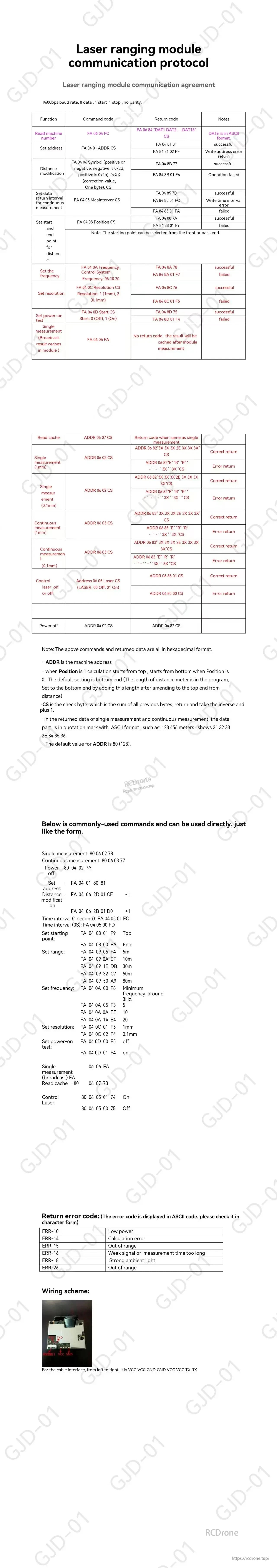

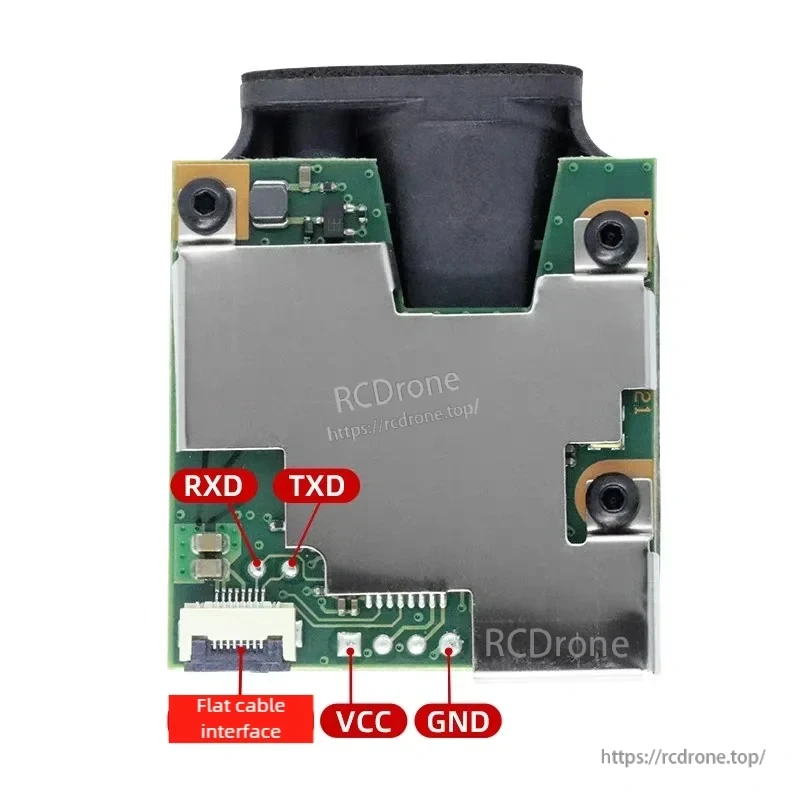

Le module de télémétrie laser utilise un protocole de 9600 bps avec des codes de commande et de retour, ainsi que le câblage pour la mesure de distance, la fréquence, la résolution, le contrôle de puissance et la gestion des erreurs.

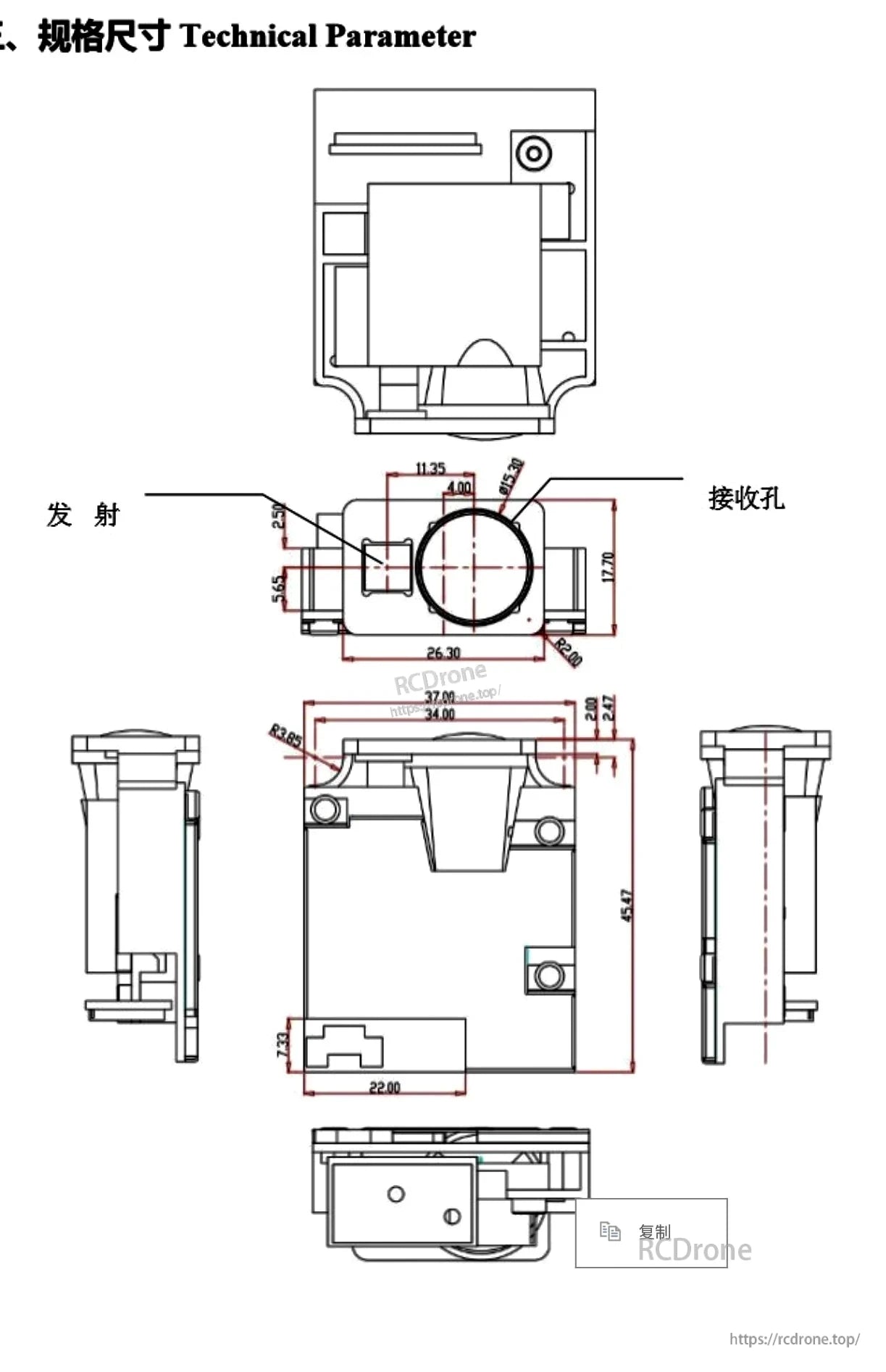

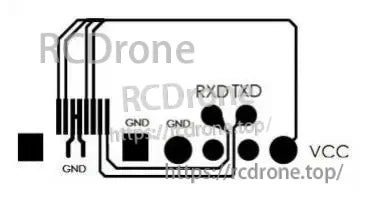

Dimensions techniques et paramètres du capteur laser de haute précision de 80 m
