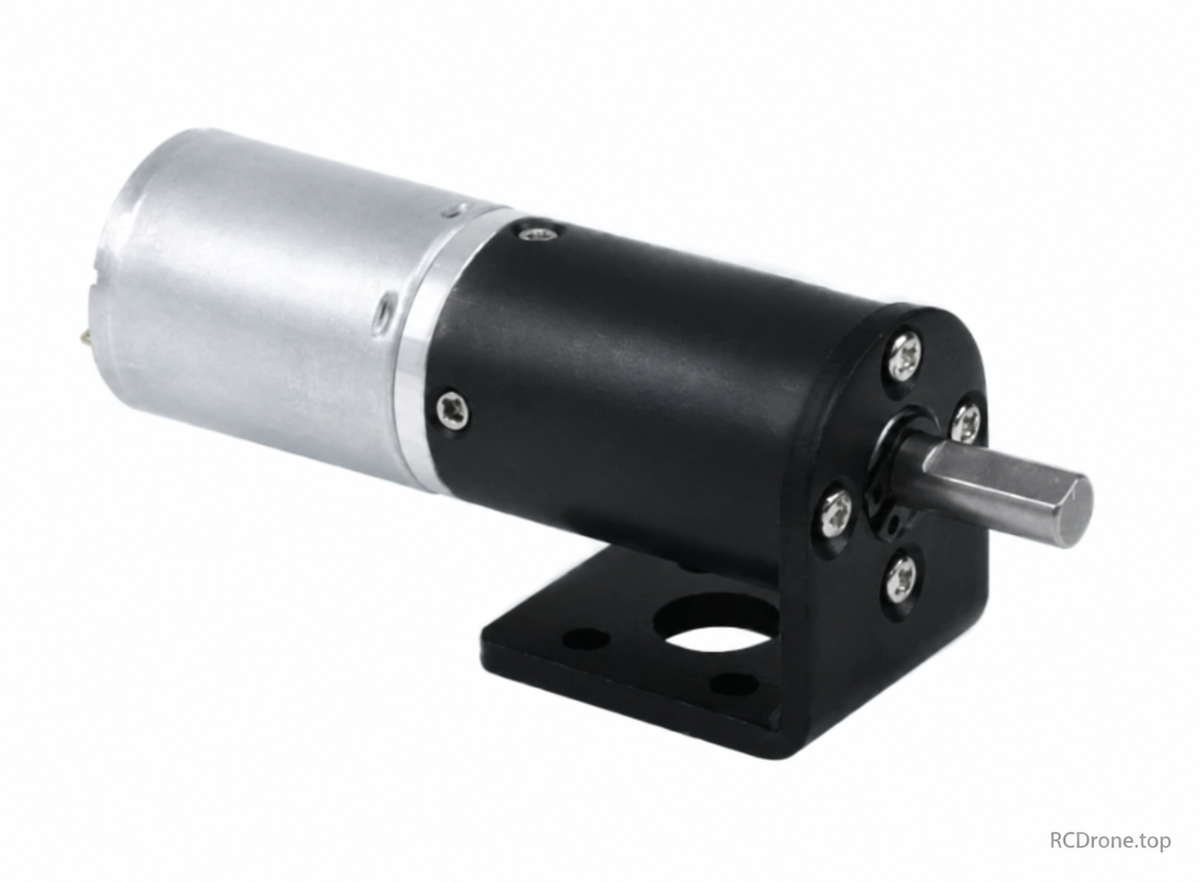

Moteur à engrenages planétaires DC 24GP-370, 12V/24V

24GP-370 moteur à courant continu à réduction planétaire

Moteur à courant continu planétaire à balais compact avec des engrenages en métal et une rotation réversible. C'est la version sans encodeur.

Choisissez votre configuration

Sélectionnez la tension nominale en courant continu et la vitesse de sortie à vide, le diamètre de l'arbre lorsque proposé, et le paquet d'accessoires. La vitesse réelle diminue sous charge. Les accessoires ne sont inclus que lorsqu'ils sont nommés dans le paquet sélectionné.

Spécifications

12V ou 24V CC selon la variante sélectionnée ; 9–1200RPM sortie à vide.
Diamètre du corps 24,4 mm ; section moteur 30,8 mm ; boîte de vitesses L 20,5–38 mm.
Arbre standard de 6 mm de diamètre × 16 mm de projection, longueur plate de 12 mm et 5,5 mm à plat. Le dessin de 4 mm est une référence alternative, pas une option sélectionnable.
Quatre trous de montage M2,5, profondeur de 4 mm, sur un cercle de pas de 19 mm ; bossage de positionnement de 9 mm.
Poids du moteur environ 95–135 g selon le rapport.

Données de performance des fournisseurs

RPM de sortie à vide	Couple 12V (kgf.cm)	Couple 24V (kgf.cm)	Rapport de réduction	Boîte de vitesses L (mm)	RPM chargé	Poids du moteur (g)
1200	0.3	0.4	5	20.5	1000	95
375	0.7	0.8	16	26.3	300	108
240	1.2	1.4	25	26.3	200	108
94	2.2	2.5	64	32.2	75	119
60	3	3.6	100	32.2	50	119
48	4.2	4.5	125	32.2	38	119
40	6	7	151	32.2	32	135
19	11	12	320	38	15	135
12	16	22	500	38	10	135
9	22	26	688	38	7.5	135

Vitesse du moteur avant réduction : 6000RPM. Courant/puissance chargée : 12V 0.4A/4.8W ; 24V 0.2A/4.8W. Le tableau 6V est uniquement des données de référence ; cette liste propose 12V/24V.

Câblage et fonctionnement

Utilisez une alimentation DC correspondant à la tension sélectionnée. Ne jamais connecter le moteur directement à l'AC domestique.Rotation inversée en échangeant les fils du moteur ou en utilisant un contrôleur de inversion compatible. Un contrôleur PWM approprié peut ajuster la vitesse ; réduire la vitesse peut diminuer le couple disponible. Évitez la surcharge et le fonctionnement à l'arrêt.

Notes des données du fournisseur

Les dimensions et les poids sont approximatifs. Les chiffres de puissance, de courant, de bruit, de température et de service continu sont listés par le fournisseur ; les conditions de mesure ne sont pas entièrement spécifiées. Lorsque la puissance et le courant ne sont pas d'accord, confirmez la demande réelle d'alimentation plutôt que de supposer que la puissance en watts indiquée est la puissance d'entrée électrique vérifiée. Le couple de blocage est une limite, pas une cote de fonctionnement continue. Aucune cote d'étanchéité n'est fournie.

Contenu du paquet

Un moteur dans la configuration sélectionnée, plus uniquement les accessoires nommés dans l'option de paquet. L'alimentation et le contrôleur de vitesse ne sont pas inclus avec Moteur uniquement. Le type de prise et les cotes complètes du contrôleur ne sont pas spécifiés.
