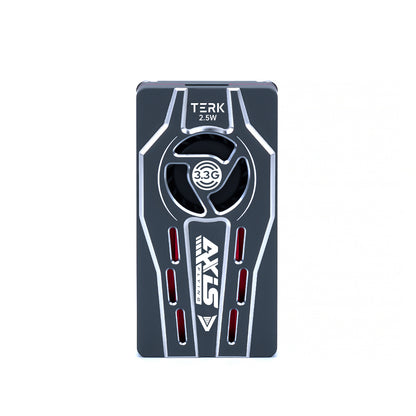

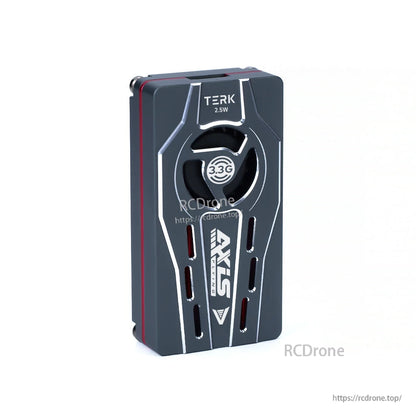

Accessoires pour drones Axisflying TERK 3.3G 2.5W VTX analogique, MMCX, 7–36V DC-IN, NTSC/PAL, double cœur, micro, LED

Aperçu

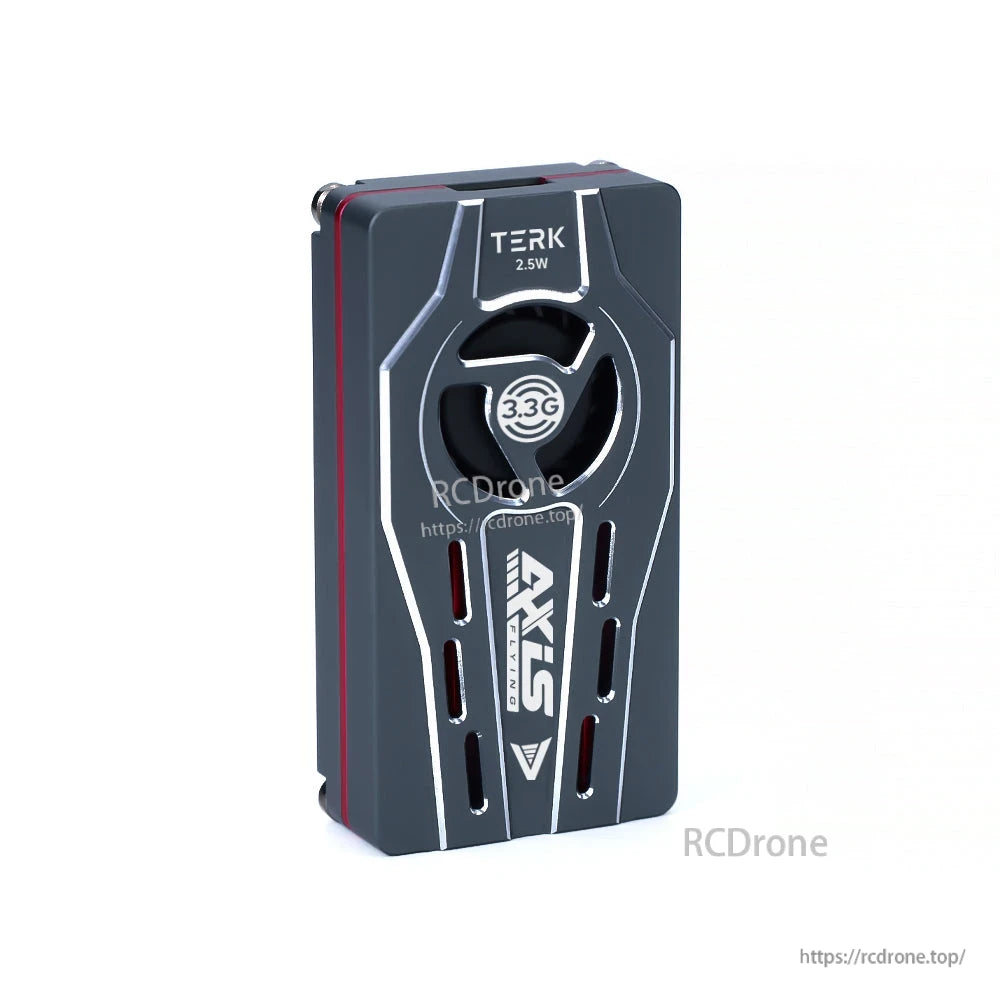

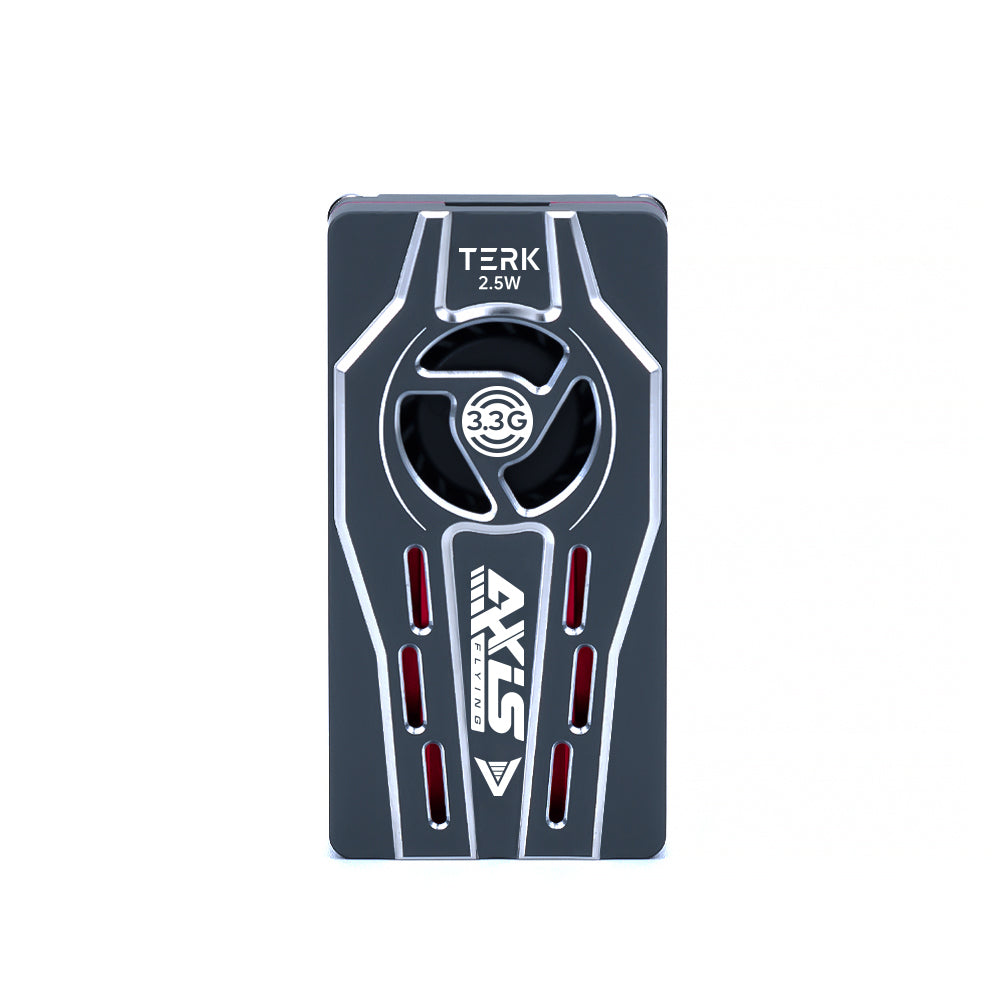

Le module Axisflying TERK 3.3G 2.5W est un accessoire de drone VTX analogique conçu pour une transmission vidéo analogique FPV fiable. Il dispose d'un traitement à double cœur, d'un super dissipateur thermique, d'un microphone intégré et d'indicateurs LED. Fonctionnant sur la bande de 3,3 GHz avec des groupes de fréquences A/B et 16 bandes de transmission, il prend en charge plusieurs niveaux de sortie RF et des formats vidéo NTSC/PAL pour une large compatibilité.

Caractéristiques clés

• Architecture à double cœur et super dissipateur thermique pour des performances stables.
• Microphone intégré et indicateurs LED.
• Niveaux de puissance sélectionnables : 25mW, 400mW, 1W, 2.5W@12V/900mA, plus mode PIT.
• Groupes de fréquences A/B ; CH1–CH8 par groupe (16 bandes).
• Contrôle via des boutons ou opération OSD.

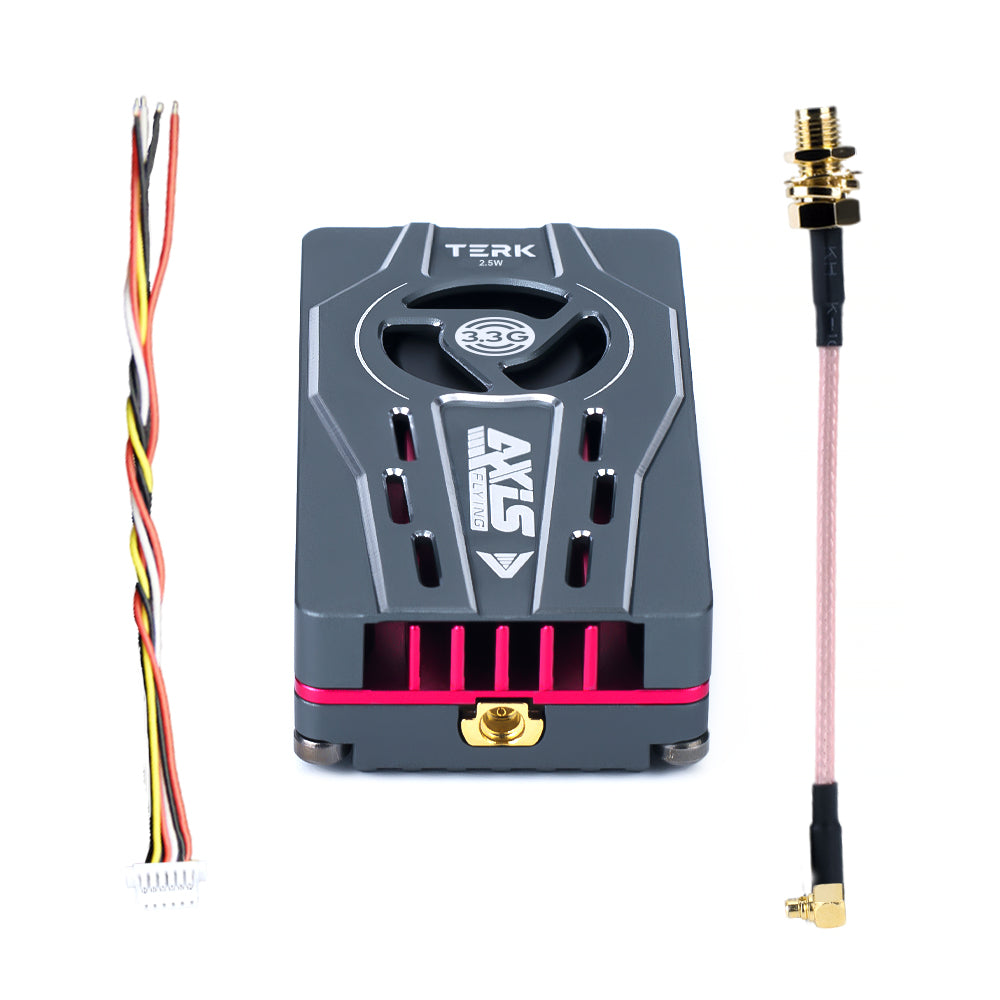

• Interface d'antenne MMCX ; impédance RF de 50Ω et impédance d'entrée vidéo de 75Ω.
• Entrée vidéo CVBS 0.8~1.2VP-P ; formats NTSC/PAL.
• DC-IN 7–36V avec broche 5V-OUT pour le câblage du système.
html

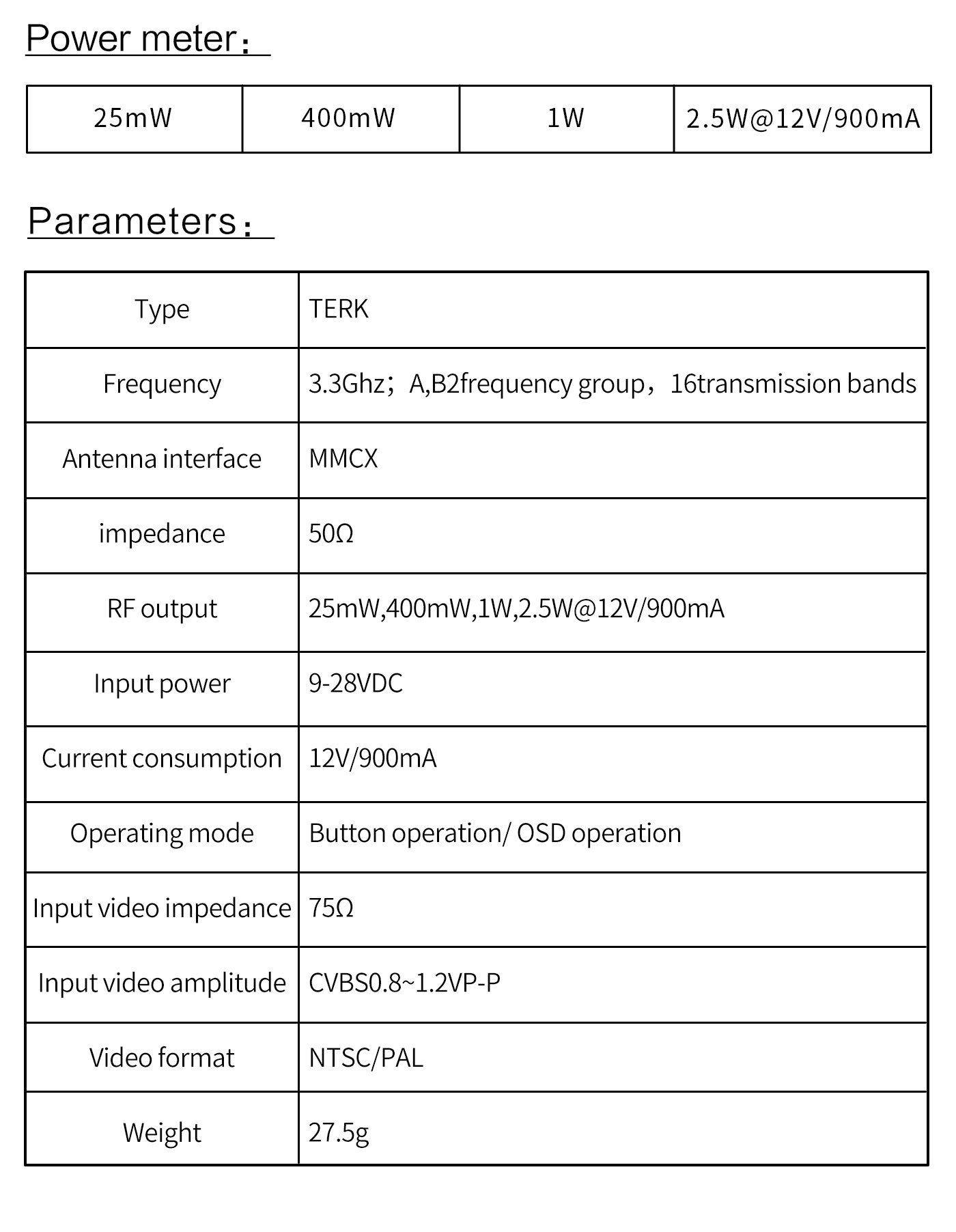

Spécifications

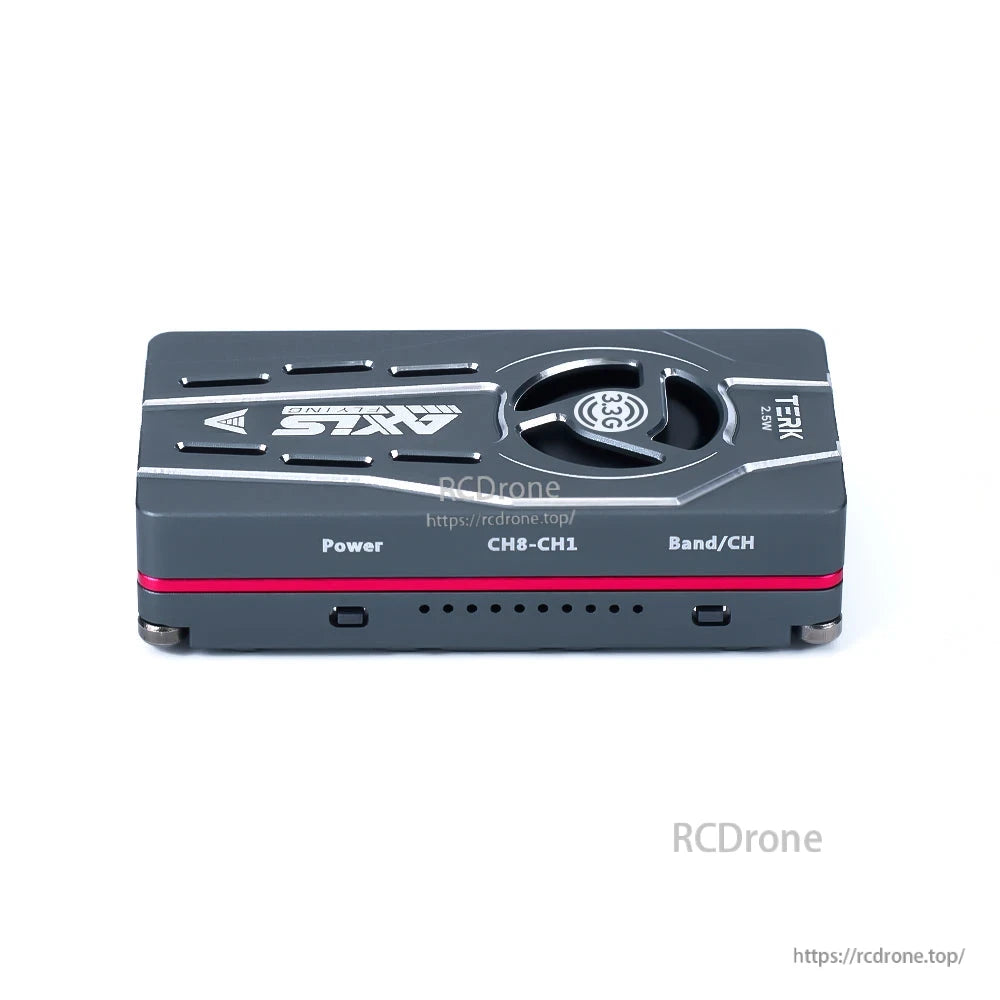

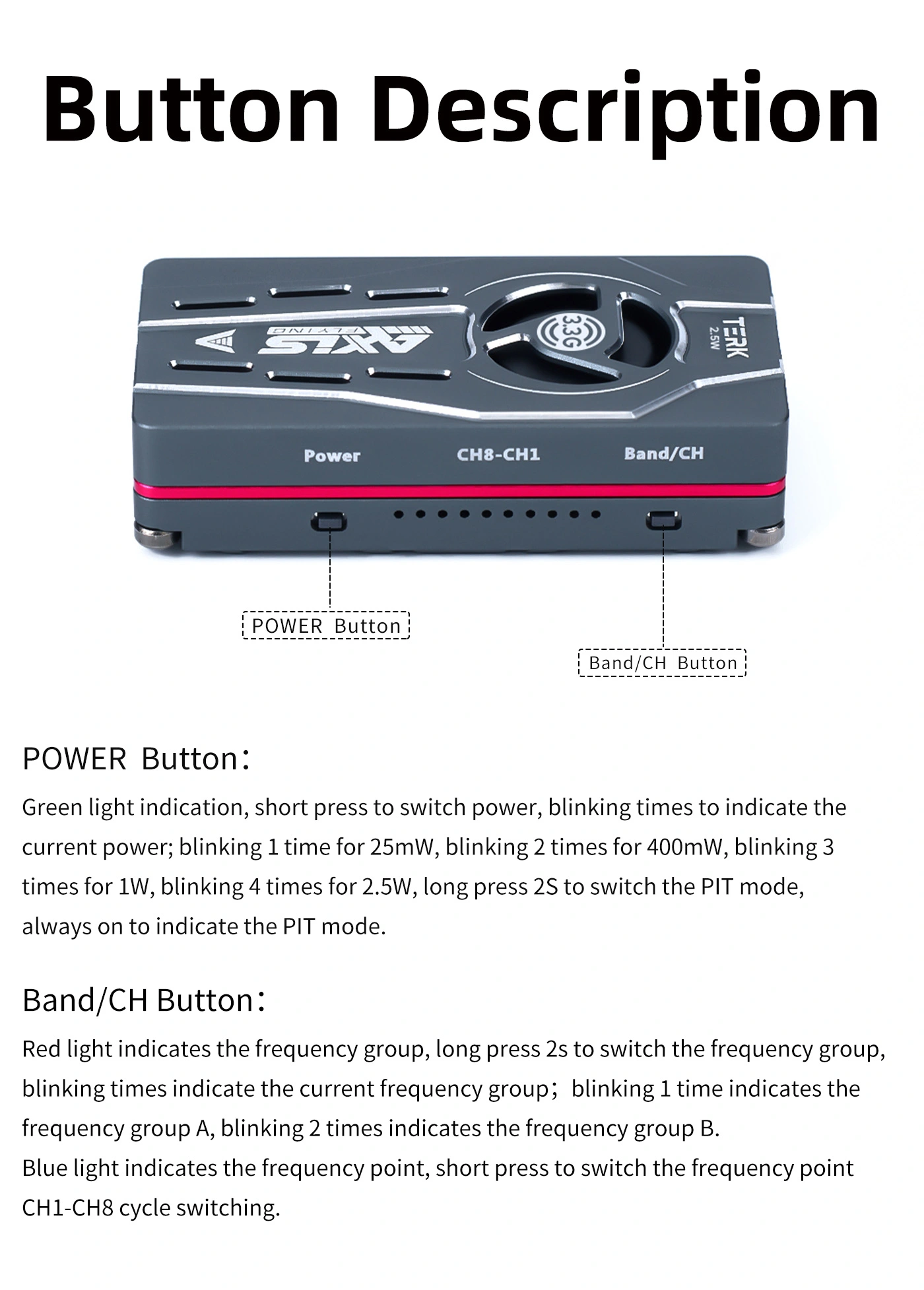

Contrôles

Bouton POWER

• Indication de lumière verte.
• Appuyez brièvement pour allumer; le nombre de clignotements indique le niveau : 1× (25mW), 2× (400mW), 3× (1W), 4× (2.5W).
• Appuyez longuement pendant 2s pour basculer en mode PIT ; la LED allumée indique le mode PIT.

Bouton Band/CH

• Lumière rouge : groupe de fréquence ; appuyez longuement pendant 2s pour changer de groupe. Clignote 1× = Groupe A ; 2× = Groupe B.
• Lumière bleue : point de fréquence ; appuyez brièvement pour faire défiler CH1–CH8.

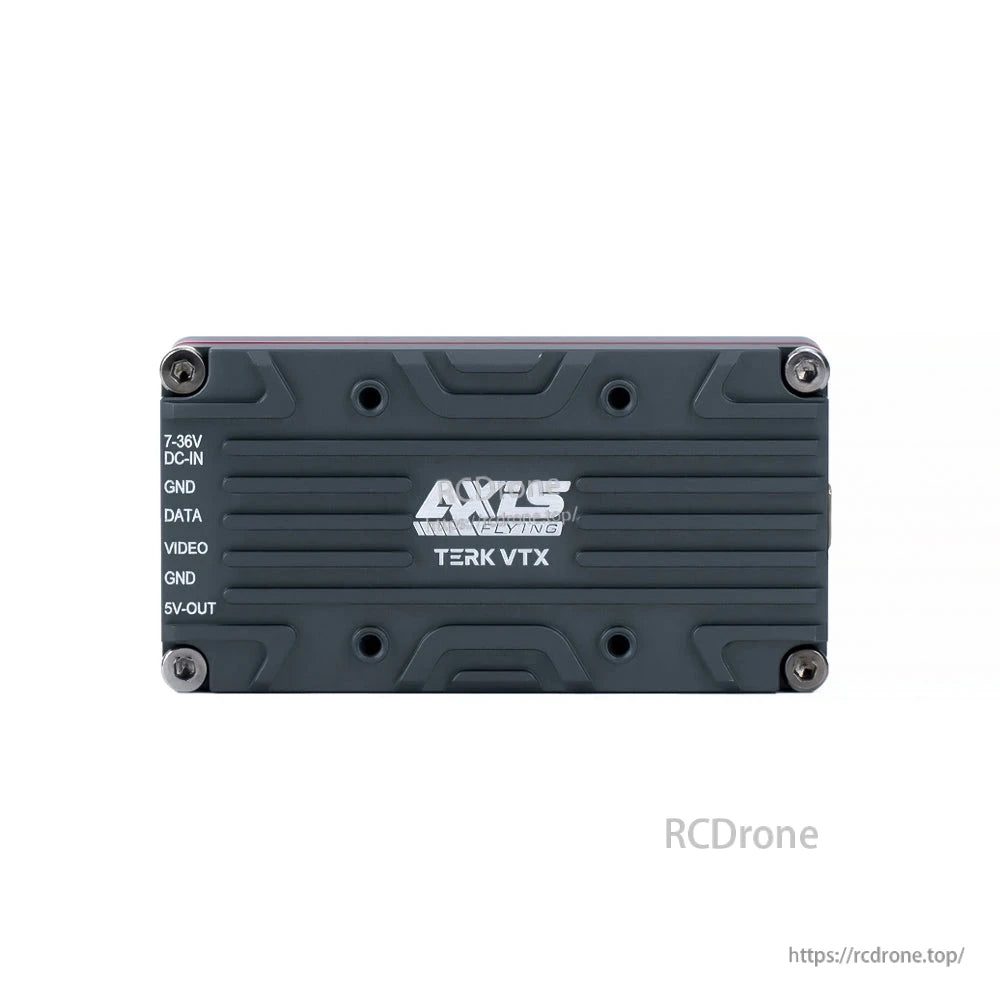

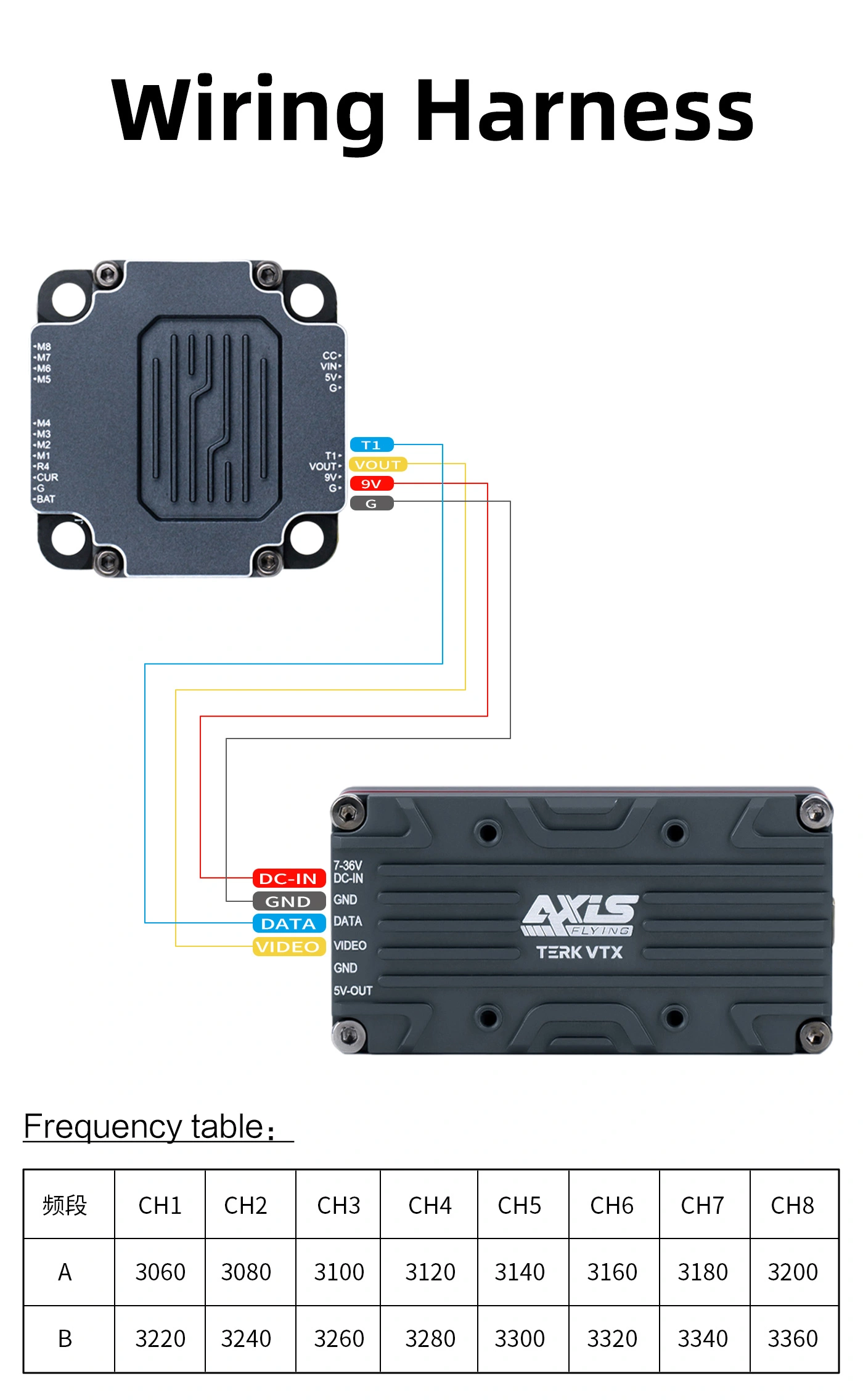

câblage & et broches

• DC-IN (7–36V), GND
• Données
• VIDÉO, GND
• 5V-OUT

Table de Fréquences

Applications

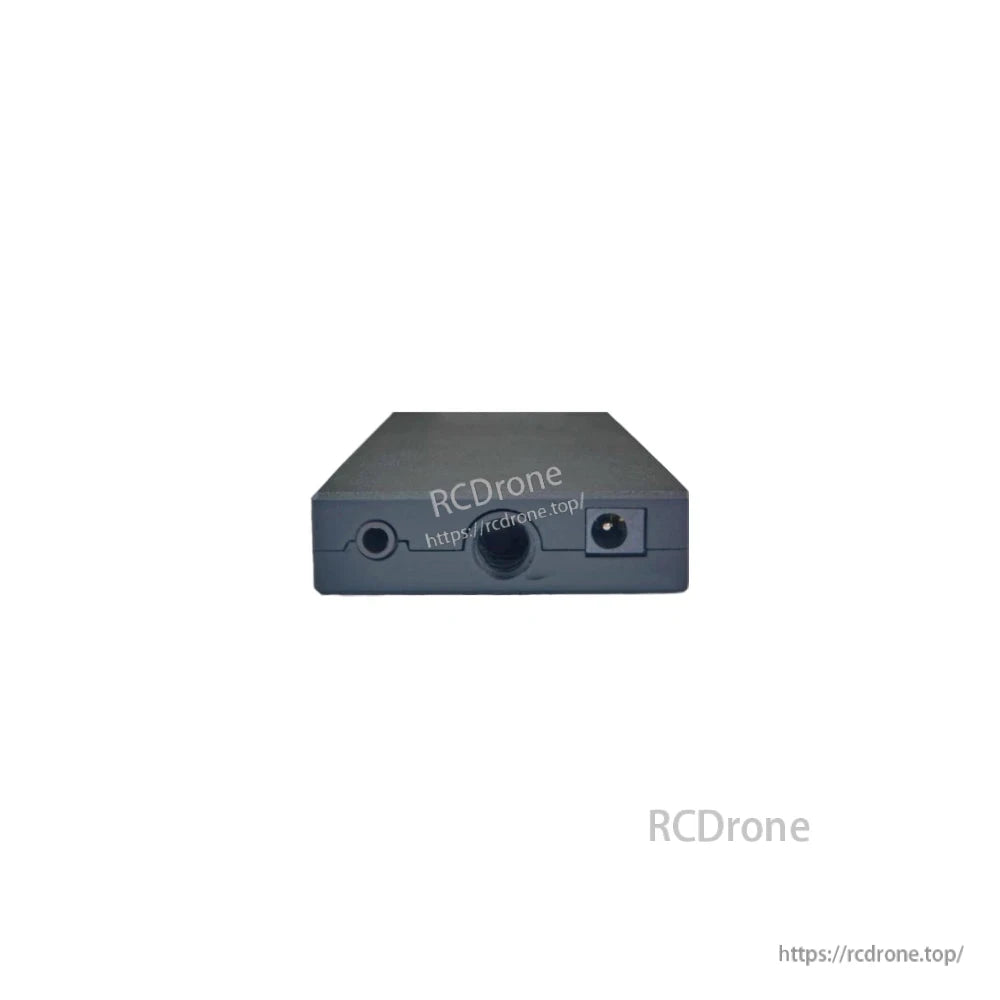

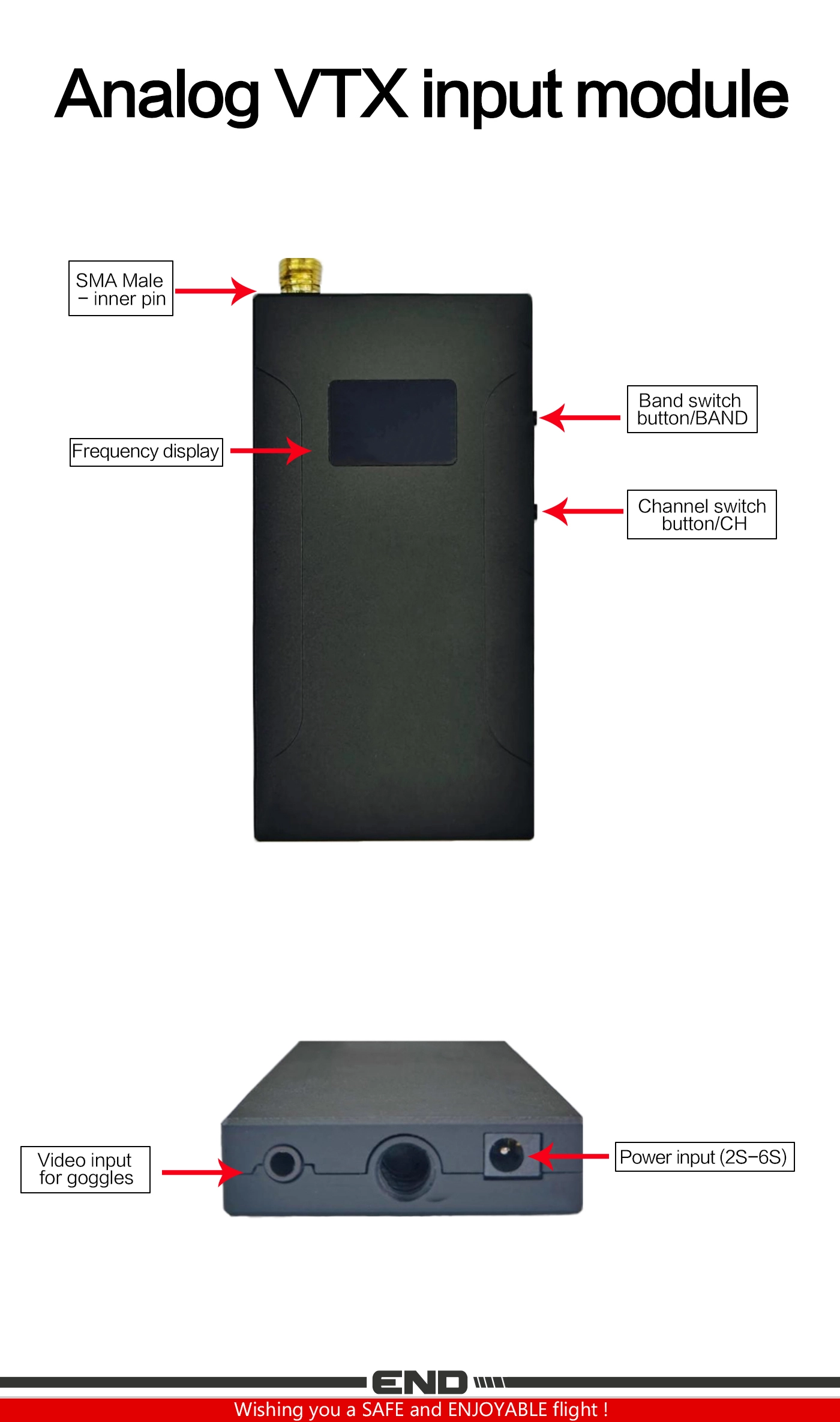

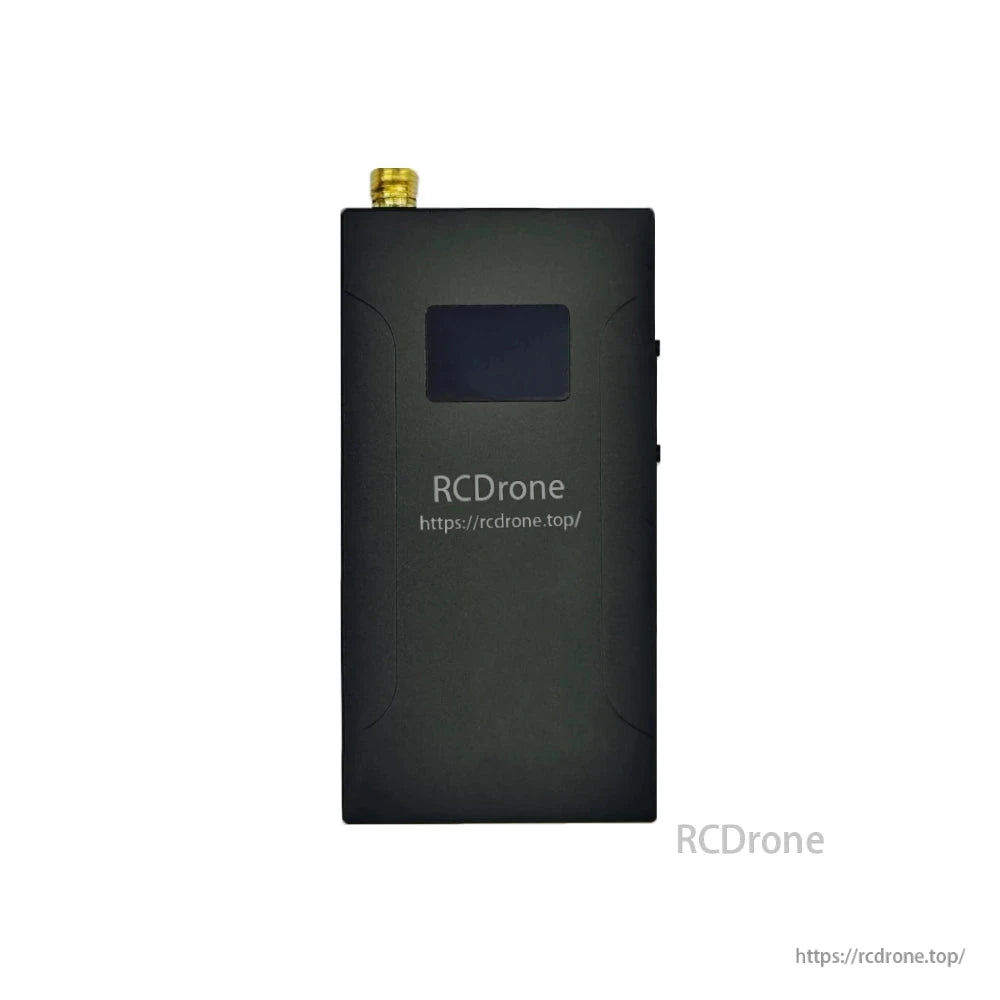

Accessoires VTX analogiques pour drones pour des constructions FPV nécessitant des liaisons vidéo analogiques de 3,3 GHz. Convient aux plateformes multi-rotors et à voilure fixe.Le module d'entrée VTX analogique illustré pour lunettes offre une sélection de bande/canal, un connecteur SMA mâle (broche intérieure), un affichage de fréquence et une entrée d'alimentation 2S–6S ; la disponibilité peut varier.

Détails
