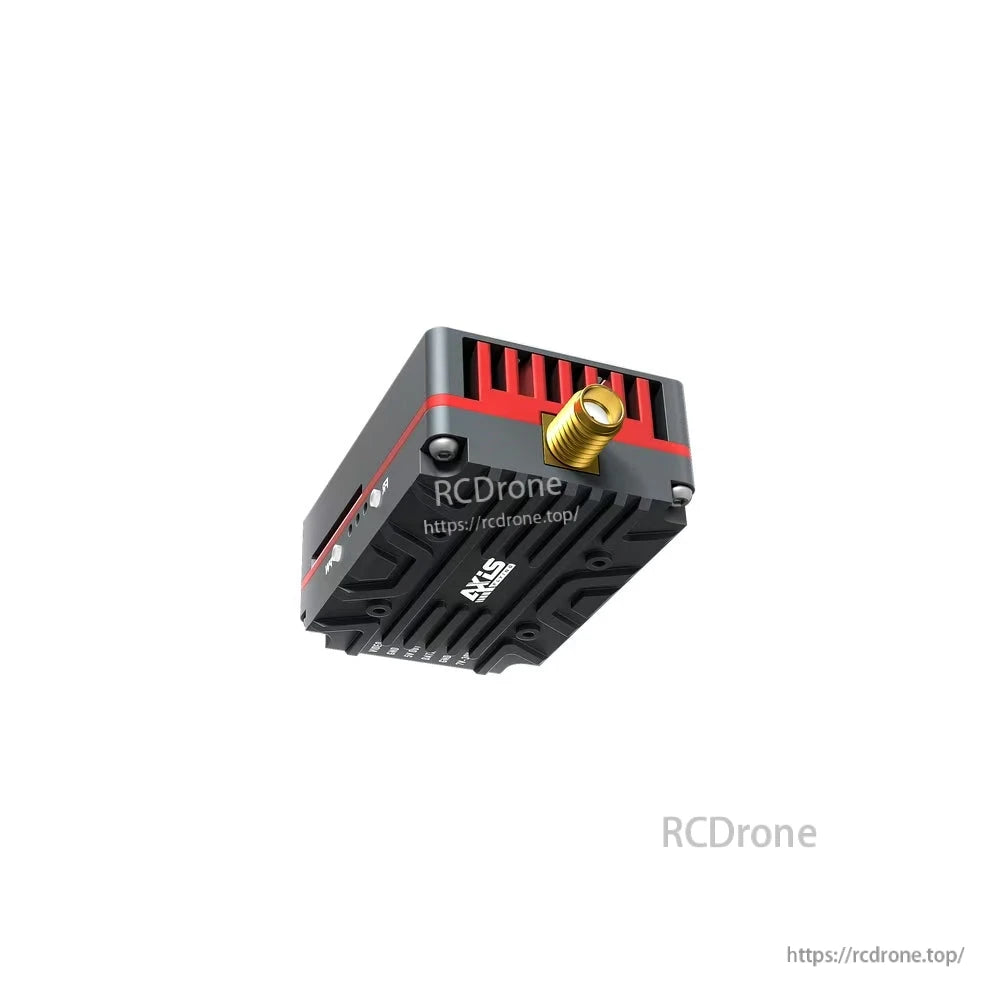

Module émetteur Axisflying TERK analogique 3,3G 4W VTX FPV, IRC TRAMP, 16CH 3170-3470MHz, SMA, 7-30V

Aperçu

L'Axisflying TERK Analog 3.3G 4W VTX est un module émetteur FPV haute puissance conçu pour les vols longue distance. Ce VTX fonctionne sur la bande 3,17-3,47 GHz avec 16 canaux et contrôle IRC TRAMP. Une coque en alliage d'aluminium à trois couches, équipée d'un grand ventilateur centrifuge, assure une dissipation thermique efficace pour une sortie RF stable et constante sur tous les canaux. Les niveaux de puissance sont sélectionnables entre PIT, 25 mW, 200 mW, 2 W et 4 W.

Caractéristiques principales

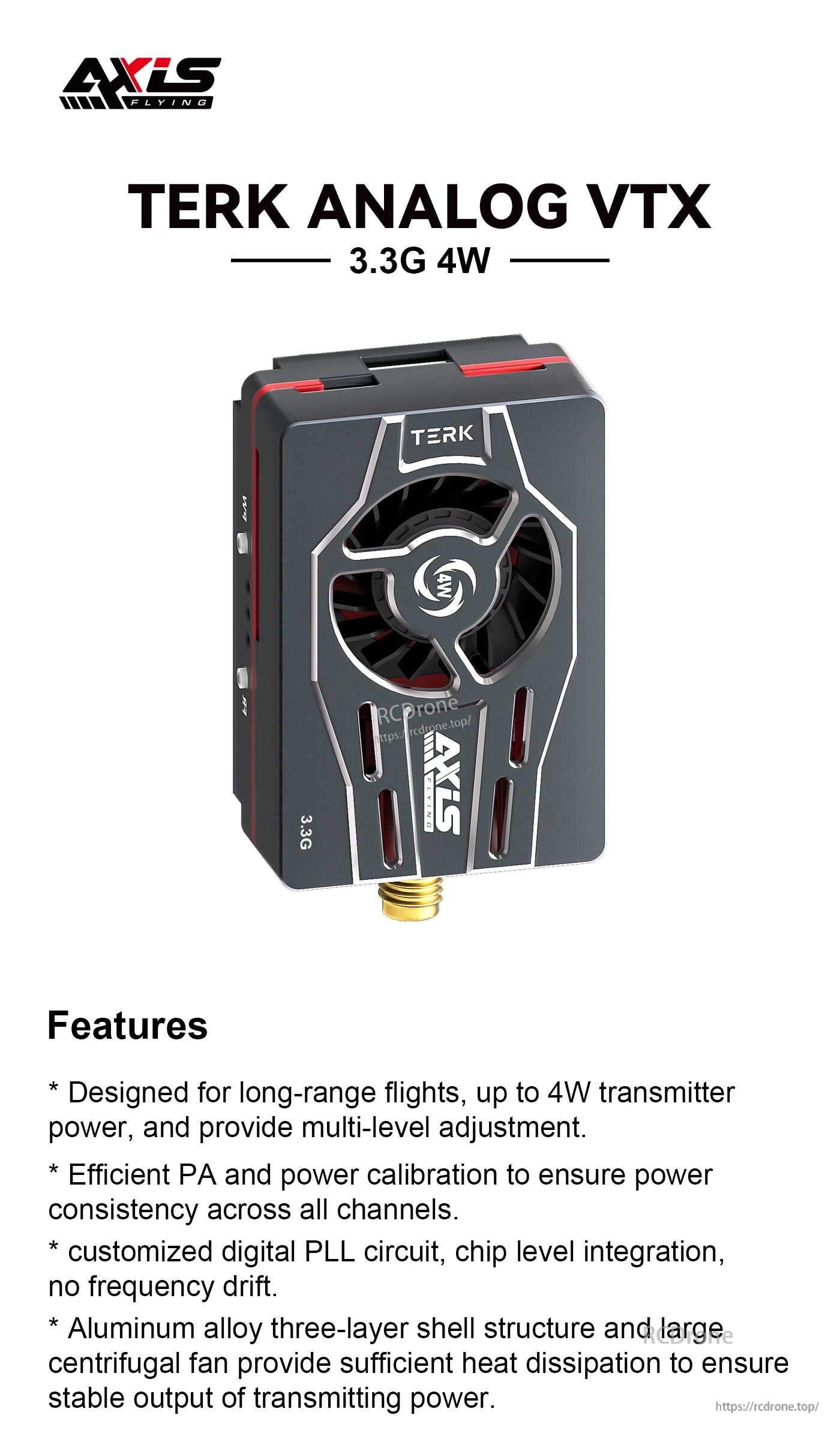

• Conçu pour les vols longue distance, puissance d'émission jusqu'à 4 W avec réglage à plusieurs niveaux.
• PA efficace et calibrage de puissance pour garantir la cohérence de la puissance sur tous les canaux.
• Circuit PLL numérique personnalisé, intégration au niveau de la puce, aucune dérive de fréquence.
• Structure de coque à trois couches en alliage d'aluminium et grand ventilateur centrifuge pour une dissipation thermique suffisante et une sortie RF stable.

Caractéristiques

Caractéristiques générales

Sortie RF

Description du port et de la fonction des broches

Boutons et indicateurs LED

• Boutons de contrôle de bande et de canal : Appuyez longuement pendant 2 secondes pour changer de groupe de canaux. Le voyant vert clignote une fois pour le groupe de canaux A ; le voyant vert clignote deux fois pour le groupe de canaux B. Régler CH1 : Appuyez brièvement une fois pour faire clignoter le voyant bleu une fois. Régler CH2 : Appuyez brièvement deux fois pour faire clignoter le voyant bleu deux fois, et ainsi de suite pour CH3 à CH8.
• Bouton de mise sous tension : Appuyez longuement sur le voyant rouge pendant plus de 2 secondes pour activer le mode PIT. Appuyez brièvement une fois pour faire clignoter le voyant rouge : une fois pour 25 mW ; deux fois pour 200 mW ; trois fois pour 2 W ; quatre fois pour 4 W.
• LED bleue (indicateur de canal) : clignote une fois pour CH1, deux fois pour CH2, trois fois pour CH3, et ainsi de suite.
• LED verte (indicateur de groupe de fréquence) : clignote une fois pour le groupe A ; clignote deux fois pour le groupe B.
• LED rouge (indicateur d'alimentation) : longue durée de vie pour PIT ; un flash 25 mW ; deux flashs 200 mW ; trois flashs 2 W ; quatre flashs 4 W.

Précautions d'emploi

• Vérifiez que l'antenne de sortie RF est correctement installée avant la mise sous tension, sinon le module risque de griller.
• Avant de connecter l'alimentation, assurez-vous que la plage de tension et la polarité sont correctes pour éviter de griller les composants.
• Utilisez des antennes avec un bon rapport d’ondes stationnaires et un bon gain pour obtenir une distance de transmission plus longue.
• Pendant la transmission de l'image, la surface peut devenir chaude ; ne la touchez pas directement pour éviter les brûlures.

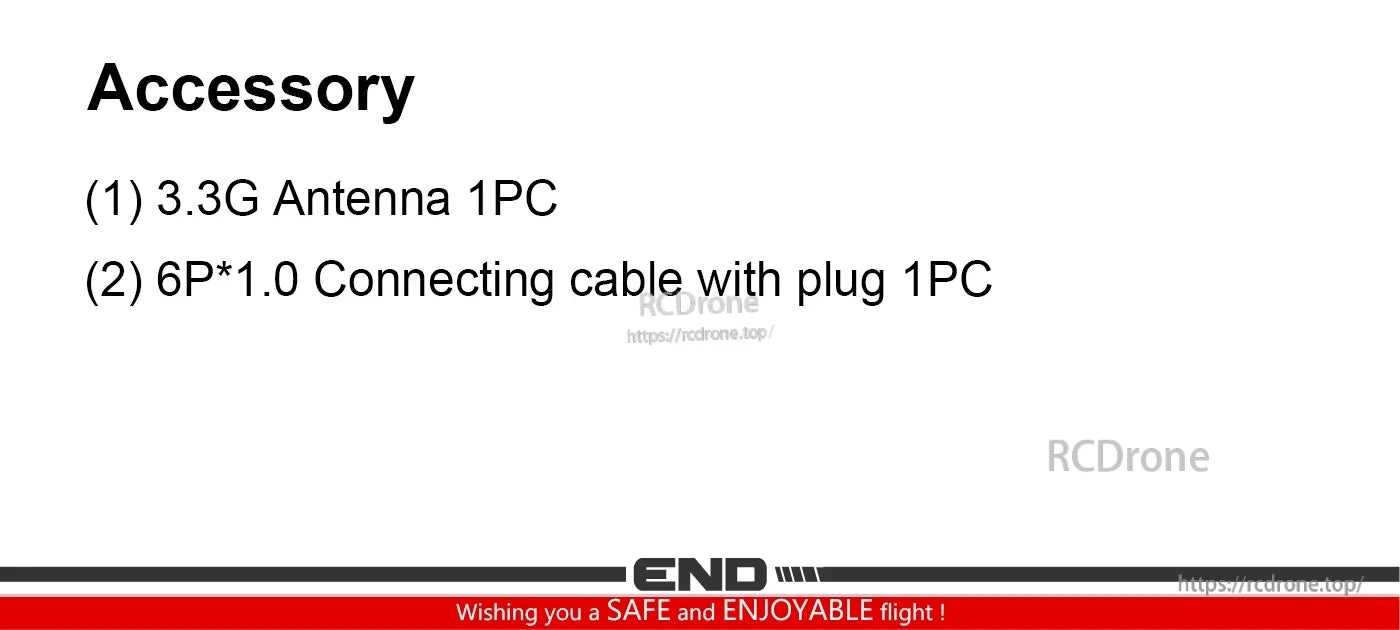

Ce qui est inclus

• Antenne 3.3G × 1PC
• Câble de connexion 6P*1.0 avec prise ×1PC

Détails

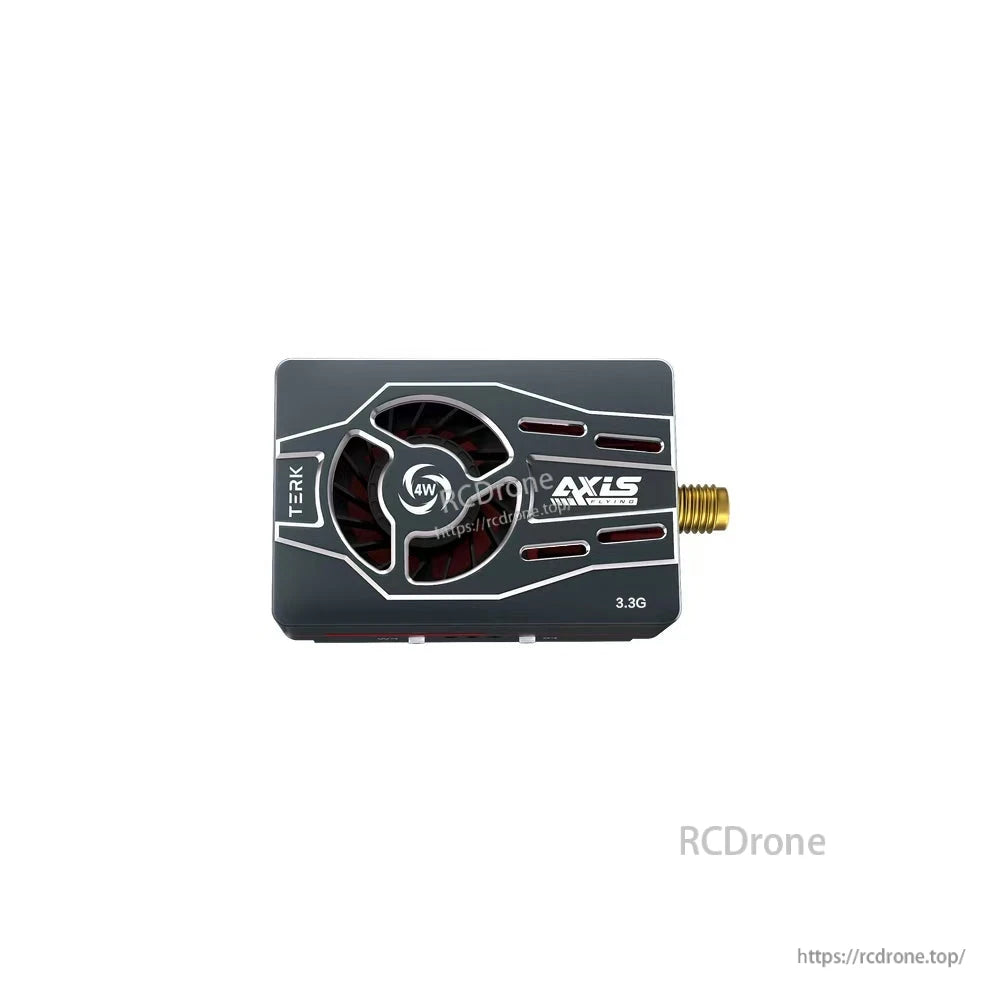

Le TERK Analog VTX d'Axisflying est un émetteur 3,3 GHz 4 W conçu pour les vols longue distance, offrant un réglage de puissance multi-niveaux. Il intègre un amplificateur de puissance et un étalonnage de puissance performants pour une sortie homogène sur tous les canaux, un circuit PLL numérique pour éviter les dérives de fréquence et une intégration au niveau de la puce. Logé dans un boîtier en alliage d'aluminium à trois couches équipé d'un grand ventilateur centrifuge, il assure une dissipation thermique efficace et une puissance d'émission stable. Ses principales caractéristiques incluent une sortie de 4 W, une gestion thermique optimisée et des performances fiables dans les conditions de vol les plus exigeantes.

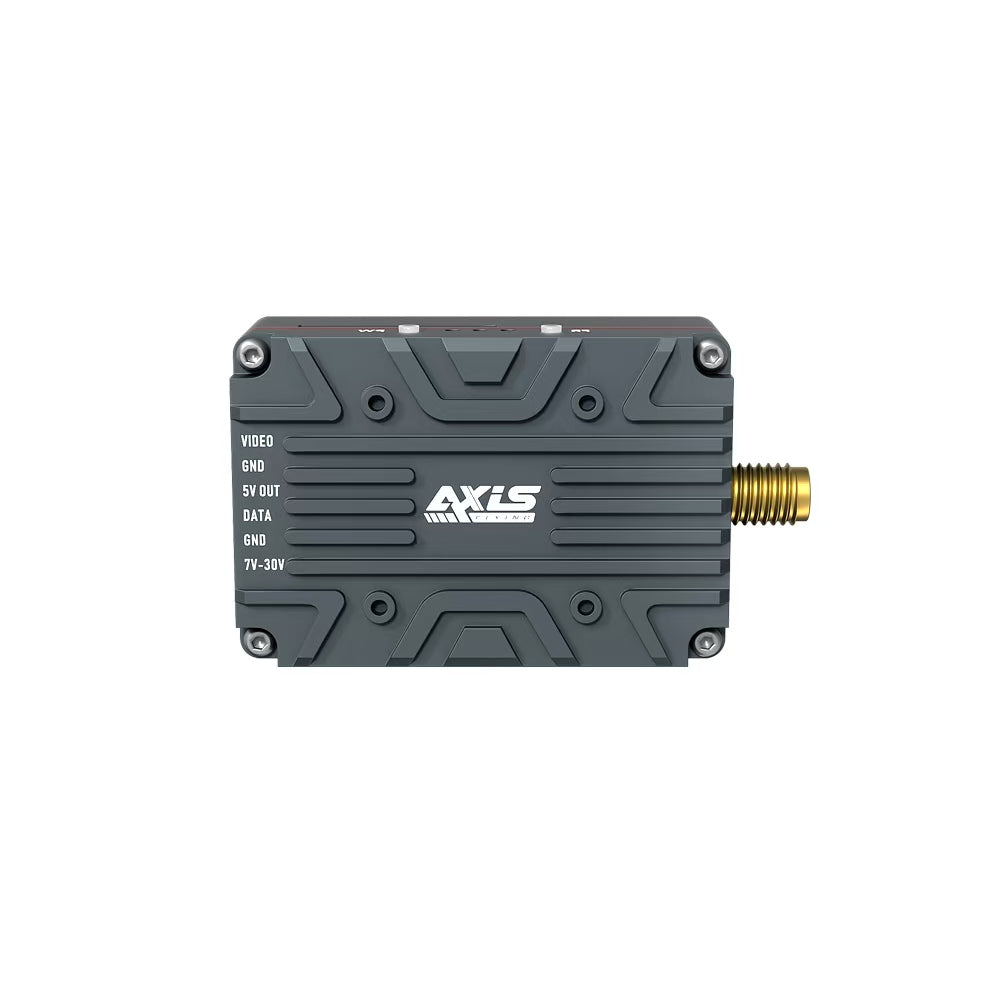

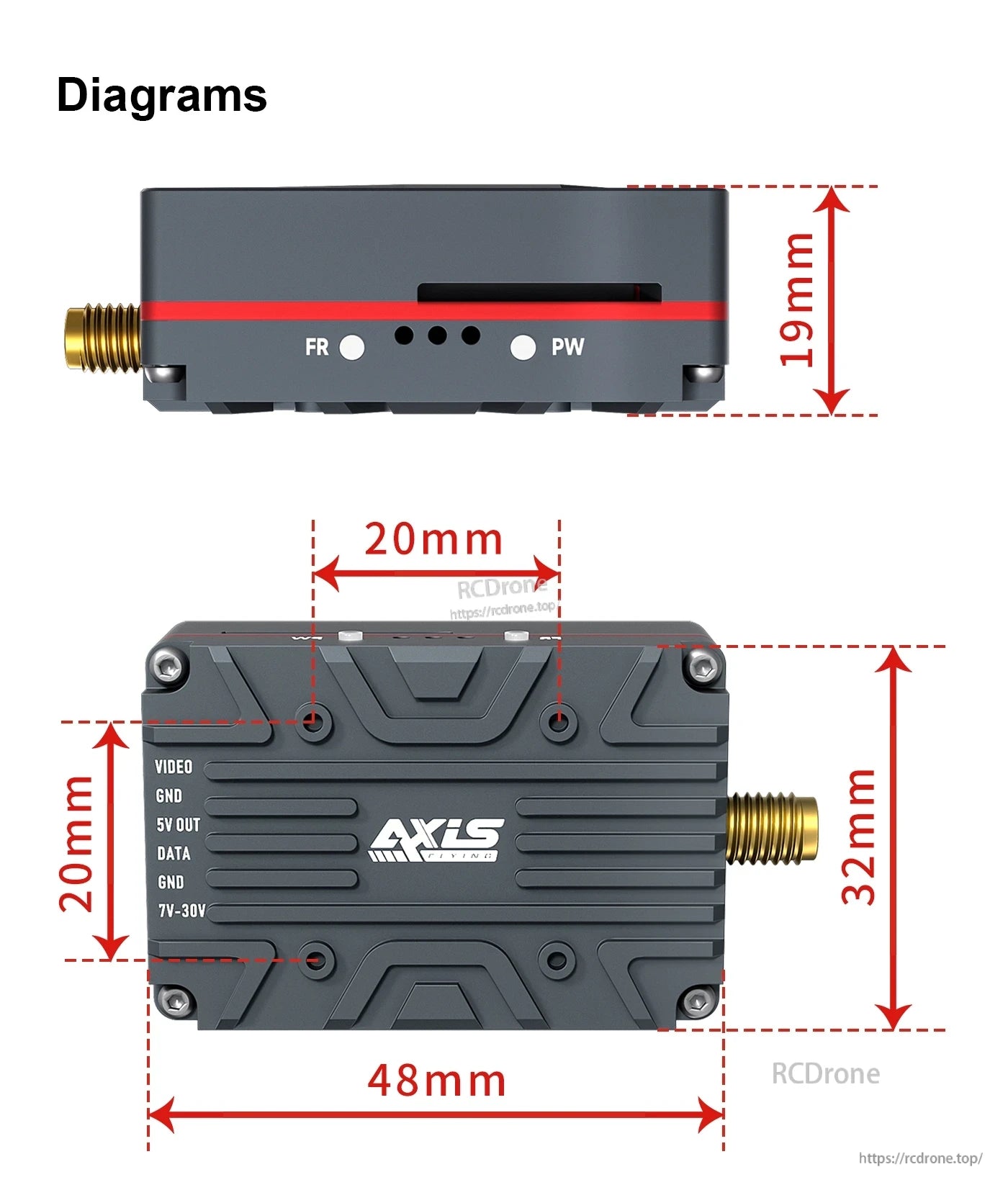

Axisflying TERK Analog 3.3G 4W VTX, dimensions 48x32x20mm, avec ports VIDEO, GND, 5V OUT, DATA.

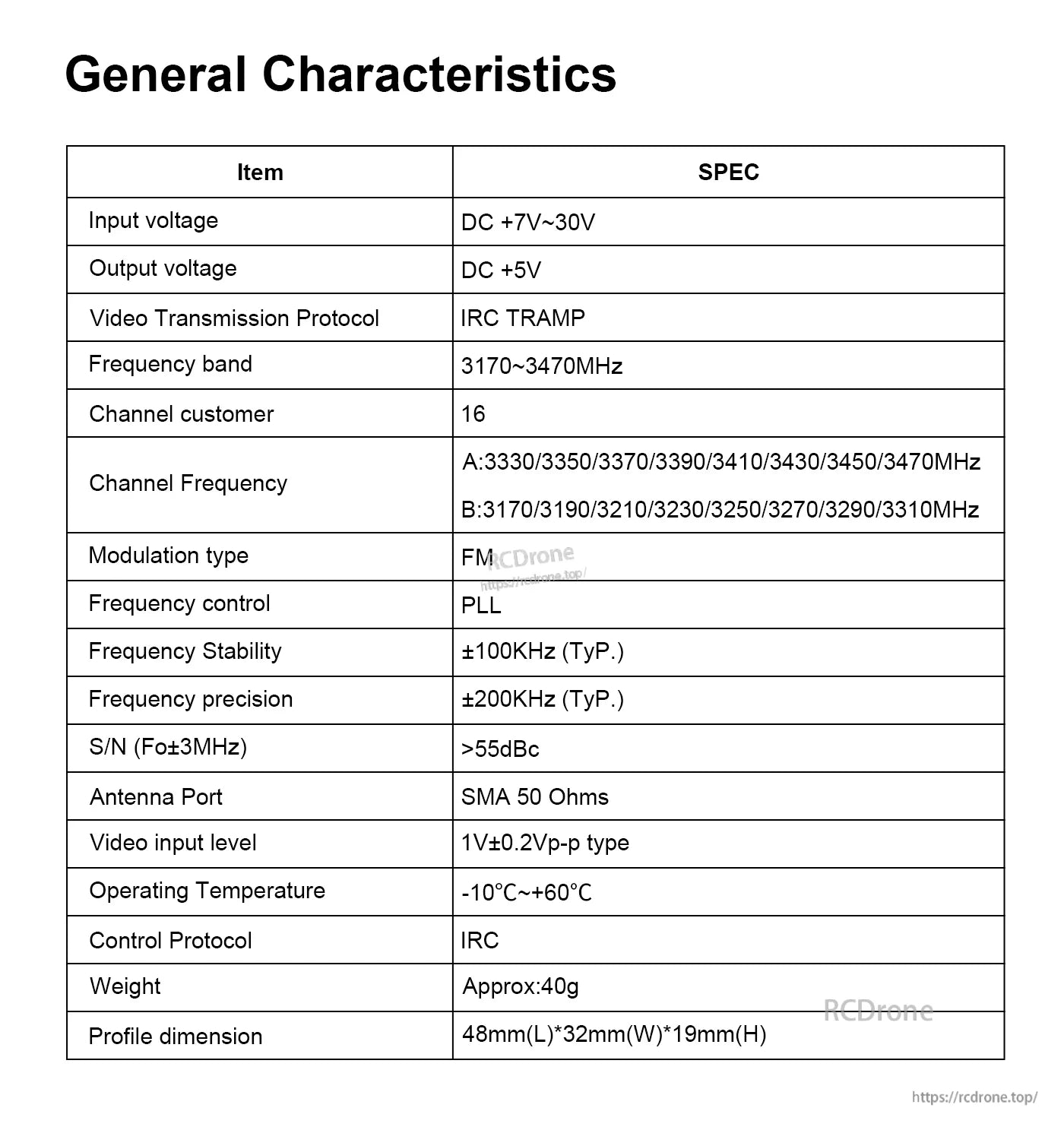

TERK Analog 3.3G 4W VTX : entrée 7-30 V, sortie 5 V, IRC TRAMP, 3170-3470 MHz, 16 canaux, FM, PLL, stabilité ±100 kHz, >55dBc SNR, antenne SMA, entrée vidéo 1V, -10°C à +60°C, contrôle IRC, 40g, 48×32×19mm.

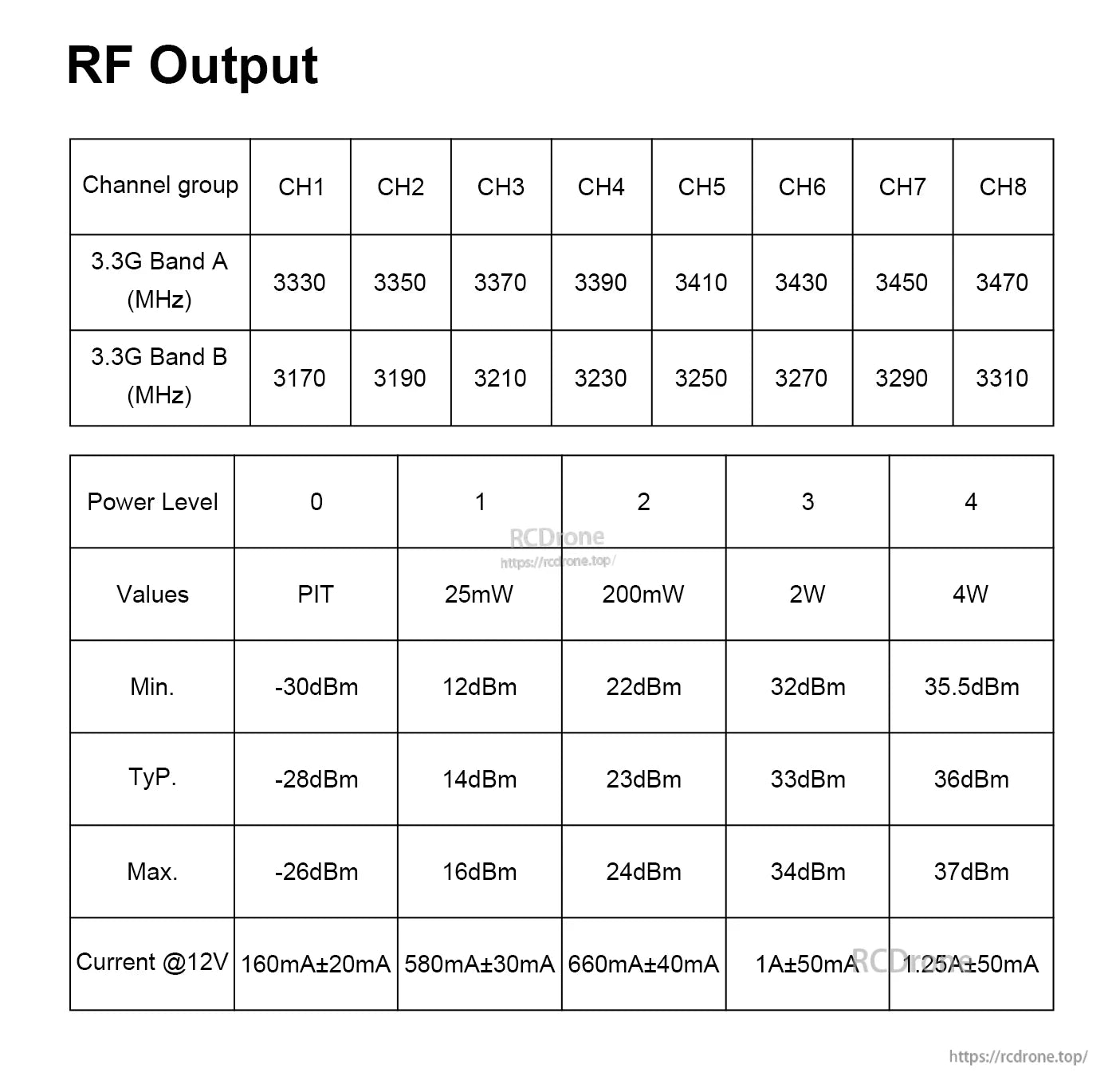

Spécifications de sortie RF pour Axisflying TERK Analog 3.3G VTX, répertoriant les fréquences des canaux dans deux bandes, les niveaux de puissance de 0 à 4 (jusqu'à 4 W), les valeurs dBm correspondantes et la consommation de courant à 12 V.

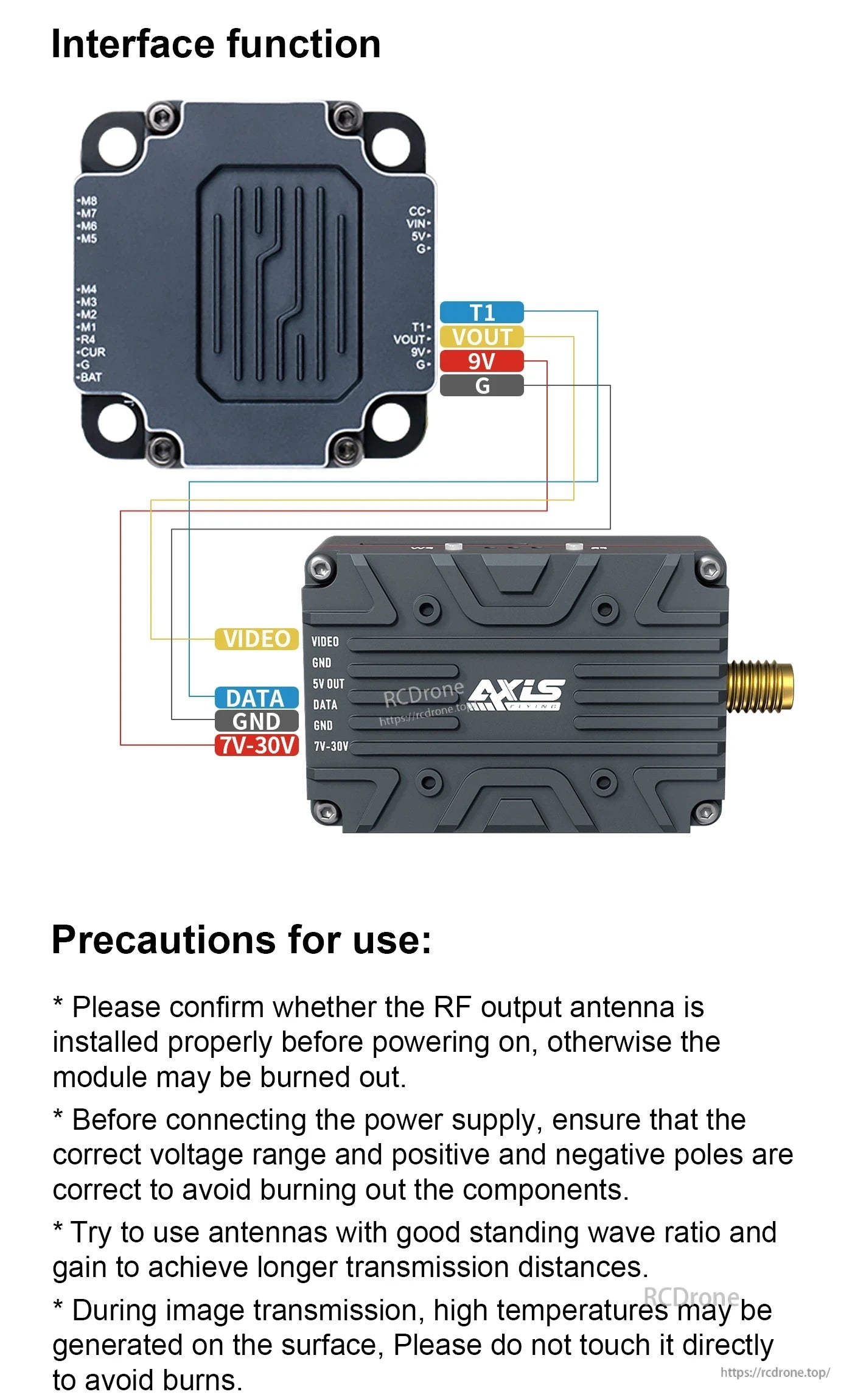

Détails de l'interface TERK Analog 3.3G 4W VTX : schéma de câblage, spécifications de tension et conseils de sécurité pour une installation sûre, des performances optimales et la prévention des dommages pendant le fonctionnement.

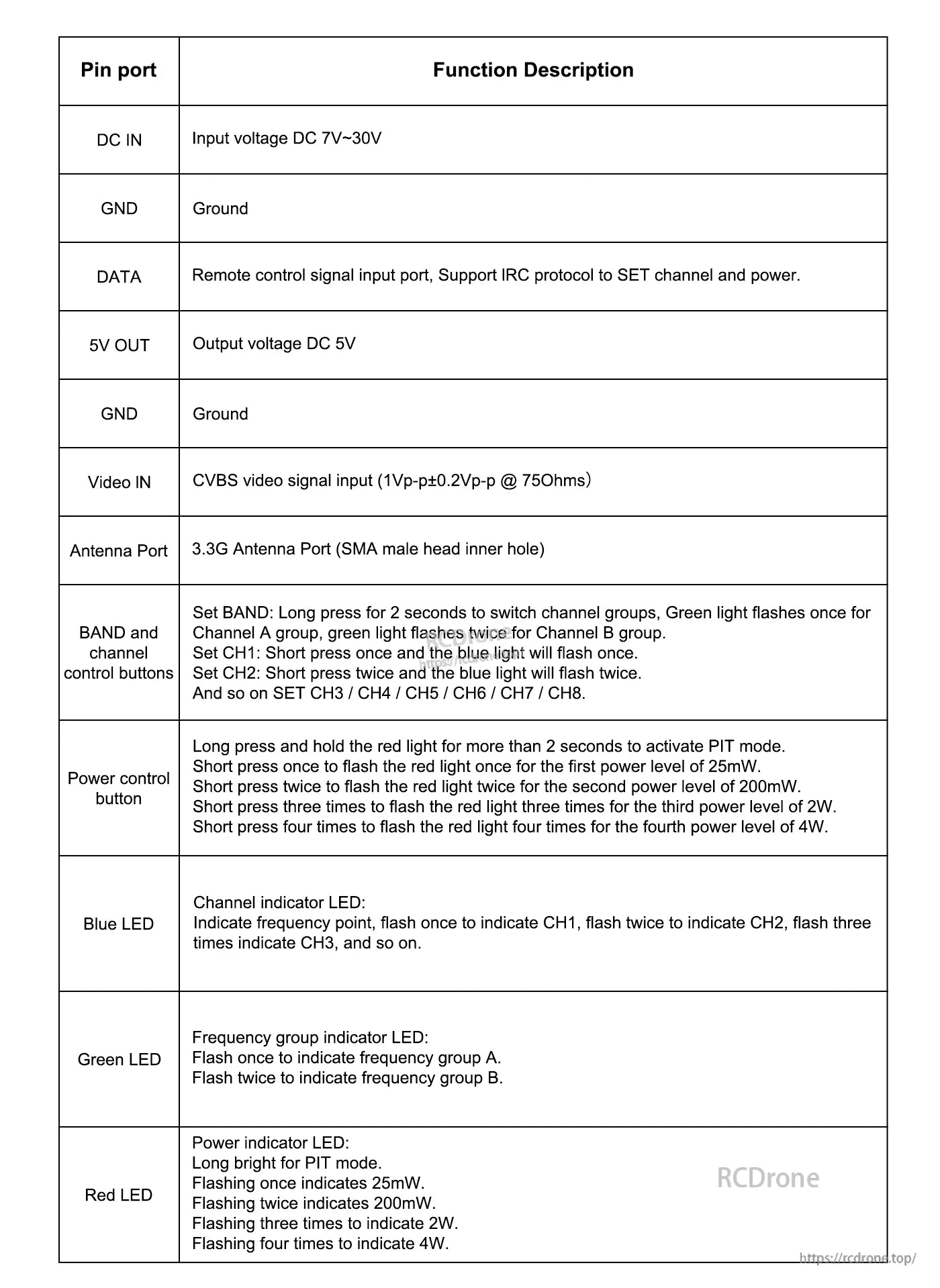

Les fonctions des broches incluent l'entrée CC, la masse, les données, la sortie 5 V, l'entrée vidéo, le port d'antenne, les commandes de canal et d'alimentation, ainsi que des indicateurs LED pour le canal, le groupe de fréquences et les niveaux de puissance. Prise en charge du protocole IRC, de la vidéo CVBS et de l'antenne SMA 3.3G.

Accessoire : antenne 3,3G et câble de connexion 6P*1.0 inclus.Je vous souhaite un vol sûr et agréable.
