Module GPS Axisflying M80Q avec boussole (IST8310) GNSS pour FPV Freestyle & Longue portée, 25×25×6 mm, 18 Hz, -166 dBm

Module GPS Axisflying M80Q avec boussole (IST8310) GNSS pour FPV Freestyle & Longue portée, 25×25×6 mm, 18 Hz, -166 dBm

Axisflying

$39.00 USD
$39.00 USD
Promotion Épuisé
Taxes incluses. Frais d'expédition calculés à l'étape de paiement.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Afficher tous les détails

Aperçu

Le module GPS Axisflying M80Q est un module compact avec une boussole électronique intégrée (IST8310), conçu pour les applications FPV freestyle et UAV longue portée. Ce récepteur GNSS prend en charge GPS, BDS (BeiDou), Galileo, QZSS et SBAS, offrant une acquisition rapide, une sensibilité de suivi forte de -166 dBm et un timing 1PPS fiable pour les drones, les robots, les modèles réduits et d'autres projets embarqués.

Caractéristiques clés

  • Support GNSS : GPS + BDS (BeiDou) + Galileo + SBAS + QZSS
  • Compas électronique IST8310 intégré (I2C SCL/SDA)
  • Sensibilité de navigation de pointe : -166 dBm (suivi)
  • Taux de mise à jour jusqu'à 18 Hz (par défaut 1 Hz)
  • Démarrage à froid : 27S ; démarrage chaud/auxiliaire : 1S
  • 72 canaux de recherche
  • Sortie NMEA et UBX ; niveau TTL série
  • Débits en bauds de 4800 bps à 921600 bps (par défaut 38400 bps)
  • Batterie de secours lithium rechargeable 3V
  • LEDs d'indication de puissance et de fixation : LED TX (bleu), LED PPS (rouge)
  • Comprend un câble de 15 cm compatible PIXFALCONµAPM à 6 broches
  • Étui de protection et antenne patch céramique micro de 25 × 25 × 6 mm

Spécifications

&
Chipset M10050
FréquencesGPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN)
Format de réception GPS + BDS + GALILEO + SBAS + QZSS
Sensibilité (suivi / reacq / froid / chaud) -166 dBm / -160 dBm / -148 dBm / -160 dBm
Précision de la position horizontale 1.5 m CEP, 2D RMS, SBAS activé (typique ciel dégagé)
Précision de la vitesse 0,05 m/s
Cap dynamique précis 0,3 deg
Synchronisation 1PPS RMS 30 ns; 99% 60 ns
Temps d'acquisition Froid 27S; Chaud 1S; Auxiliaire 1S
Taux de mise à jour 0,25 Hz – 18 Hz (par défaut 1 Hz)
Messages NMEA RMC, VTG, GGA, GSA, GSV, GLL
Pulses par seconde Optionnel 0.25 Hz à 10 MHz ; période par défaut 1 s ; 100 ms dure à un niveau élevé
Taux de baud (taux supporté) 4800 bps – 921600 bps (par défaut 38400 bps)
Niveau de données / Protocole Niveau TTL / NMEA, UBX
Limites opérationnelles Altitude 80 000 m ; Vitesse <500 m/s ; Accélération <4 g
VCC (alimentation) DC 3,6 V – 5,5 V, typique 5,0 V
Courant Capture 50 mA @ 5,0 V
Batterie de secours Batterie lithium rechargeable 3 V
Dimensions 25 mm × 25 mm × 6 mm
Poids 9 g
Connecteur 1.00 mm connecteur 6 broches (TX, RX, GND, VCC, SCL, SDA)
Température de fonctionnement -40°C ~ +85°C
Température de stockage -40°C ~ +105°C
Indication LED LED TX : bleue, clignote lors de la transmission de données ; LED PPS : rouge, clignote après un fix 3D réussi
Boussole Boussole électronique IST8310 intégrée

Ce qui est inclus

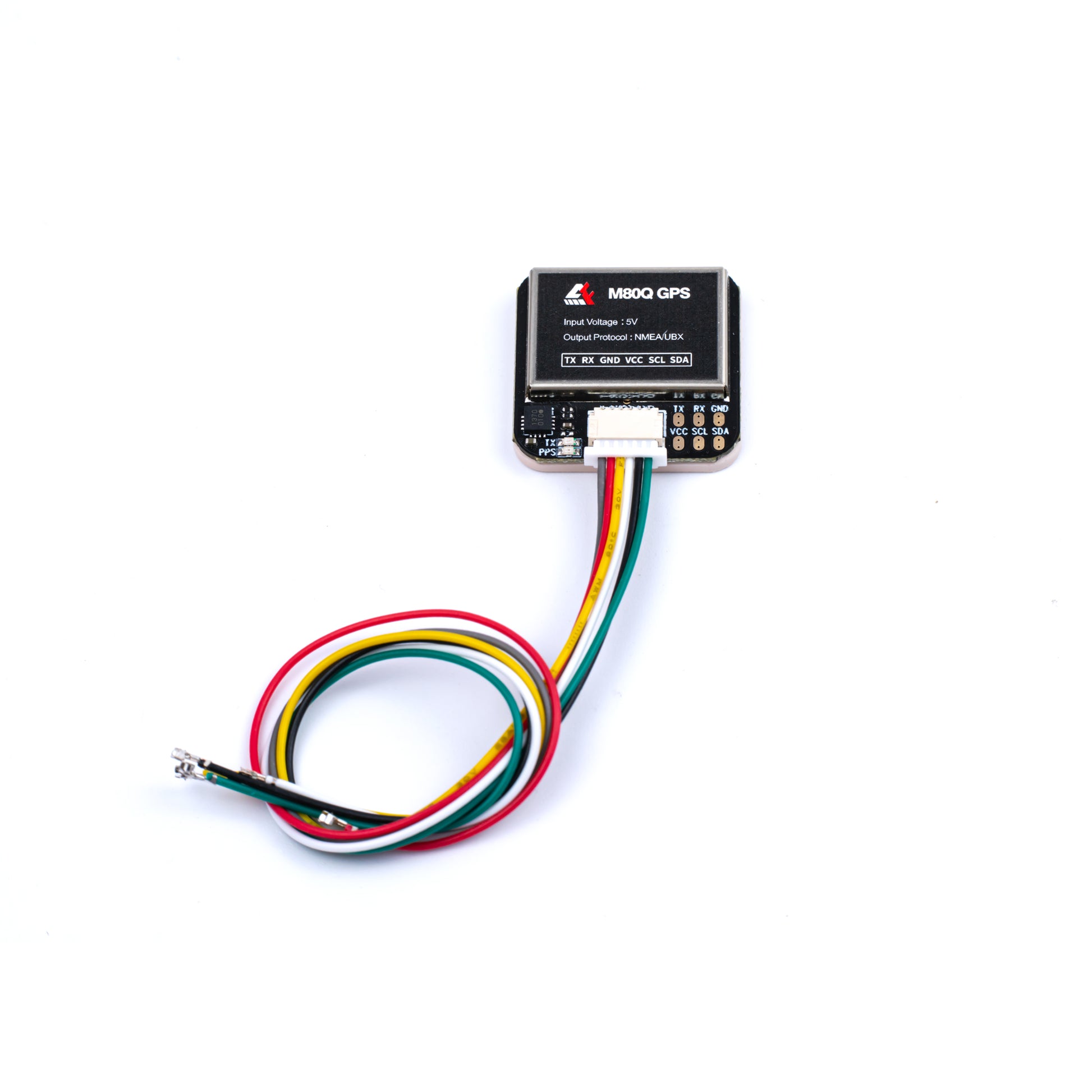

  • Module GPS Axisflying M80Q avec boussole

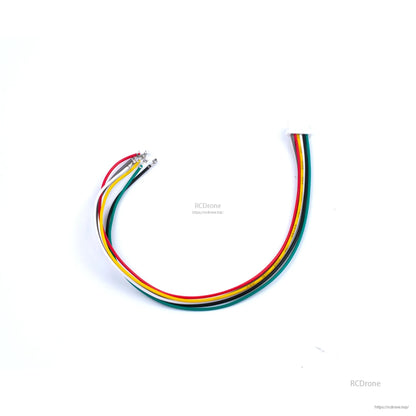

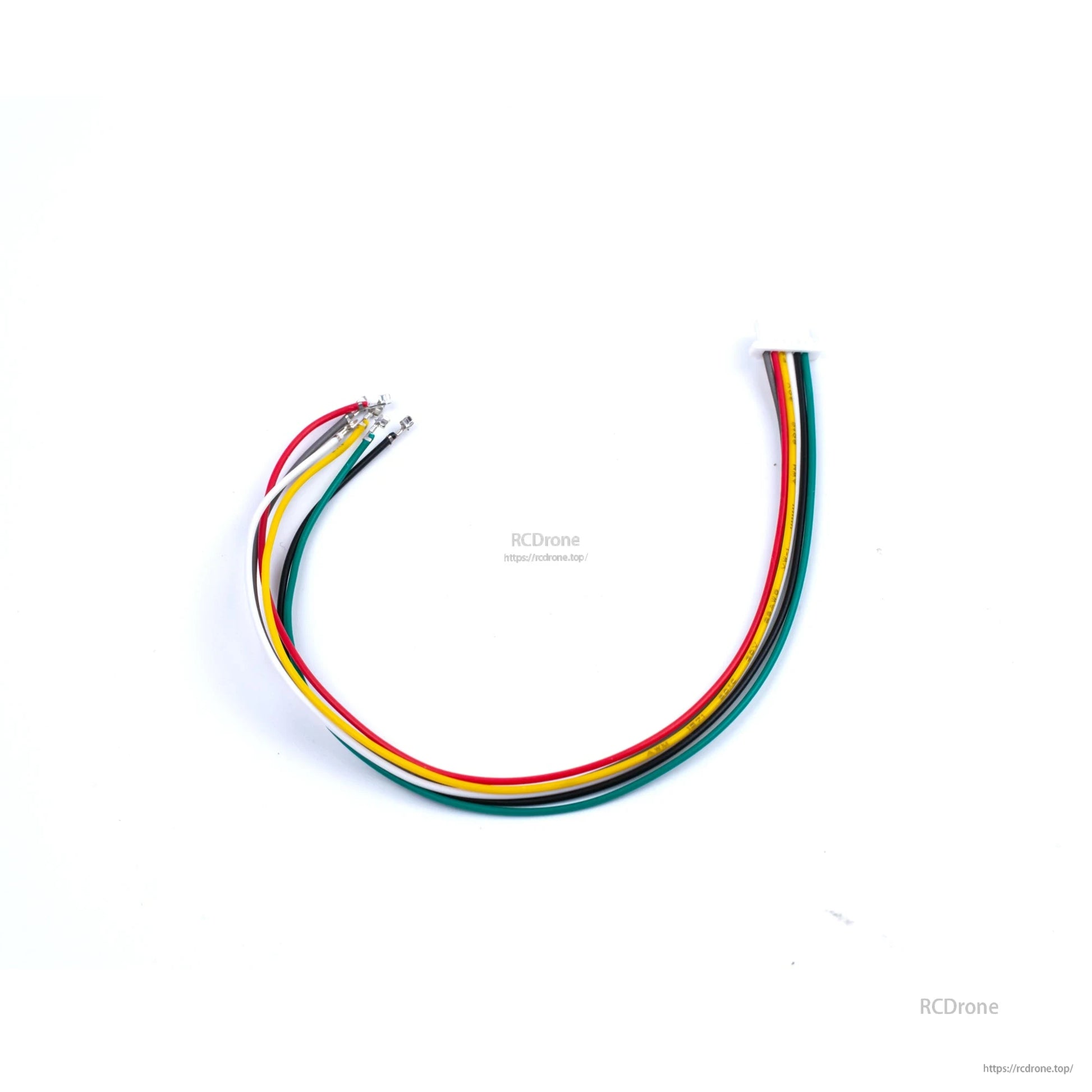

  • Câble 6 broches compatible PIXFALCONµAPM de 15 cm

Applications

  • Quadricoptères FPV freestyle et longue portée
  • Systèmes UAV et contrôleurs de vol
  • Robotique et modèles RC nécessitant GNSS + boussole

Détails

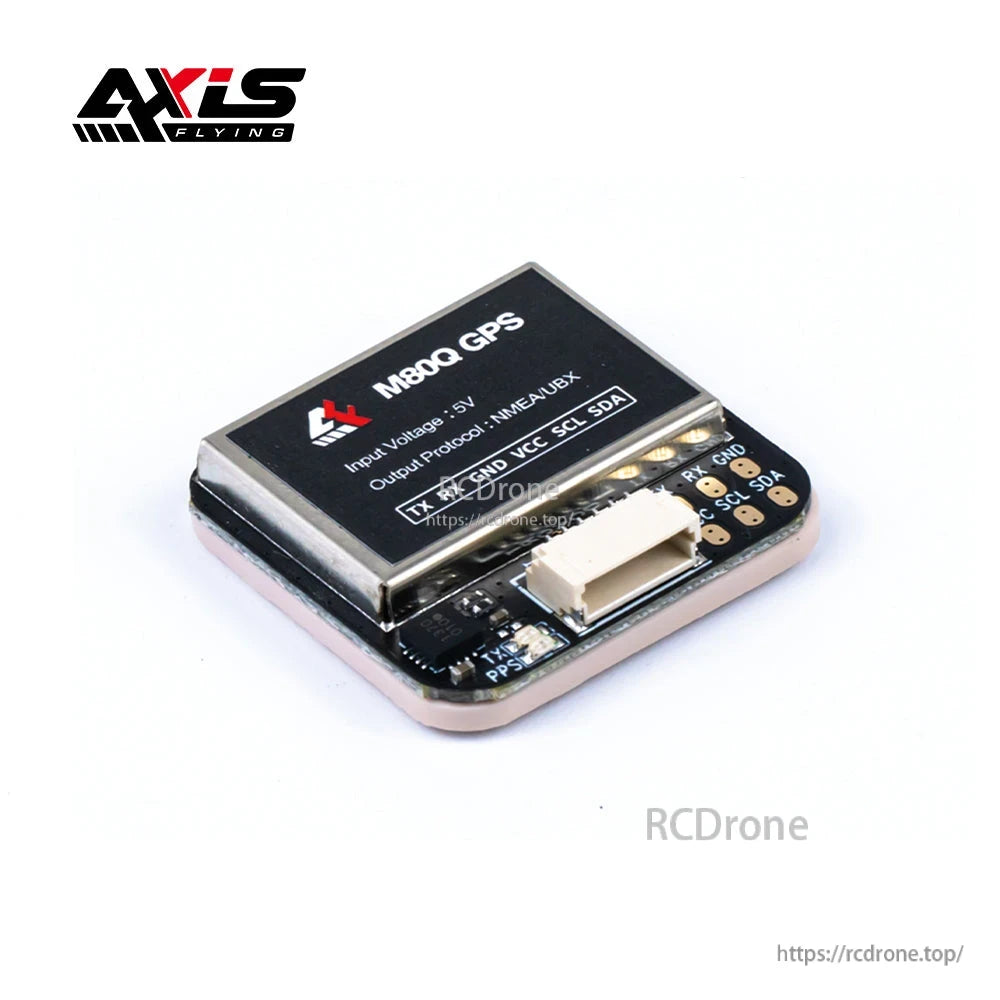

Axisflying M80Q GPS, M80Q GPS/GNSS module with compass, 5V input, NMEA/UBX output, supports TX, RX, GND, VCC, SCL, SDA pins for easy integration.

Module GPS GNSS M80Q avec boussole, entrée 5V, sortie NMEA/UBX, prend en charge les broches TX, RX, GND, VCC, SCL, SDA.

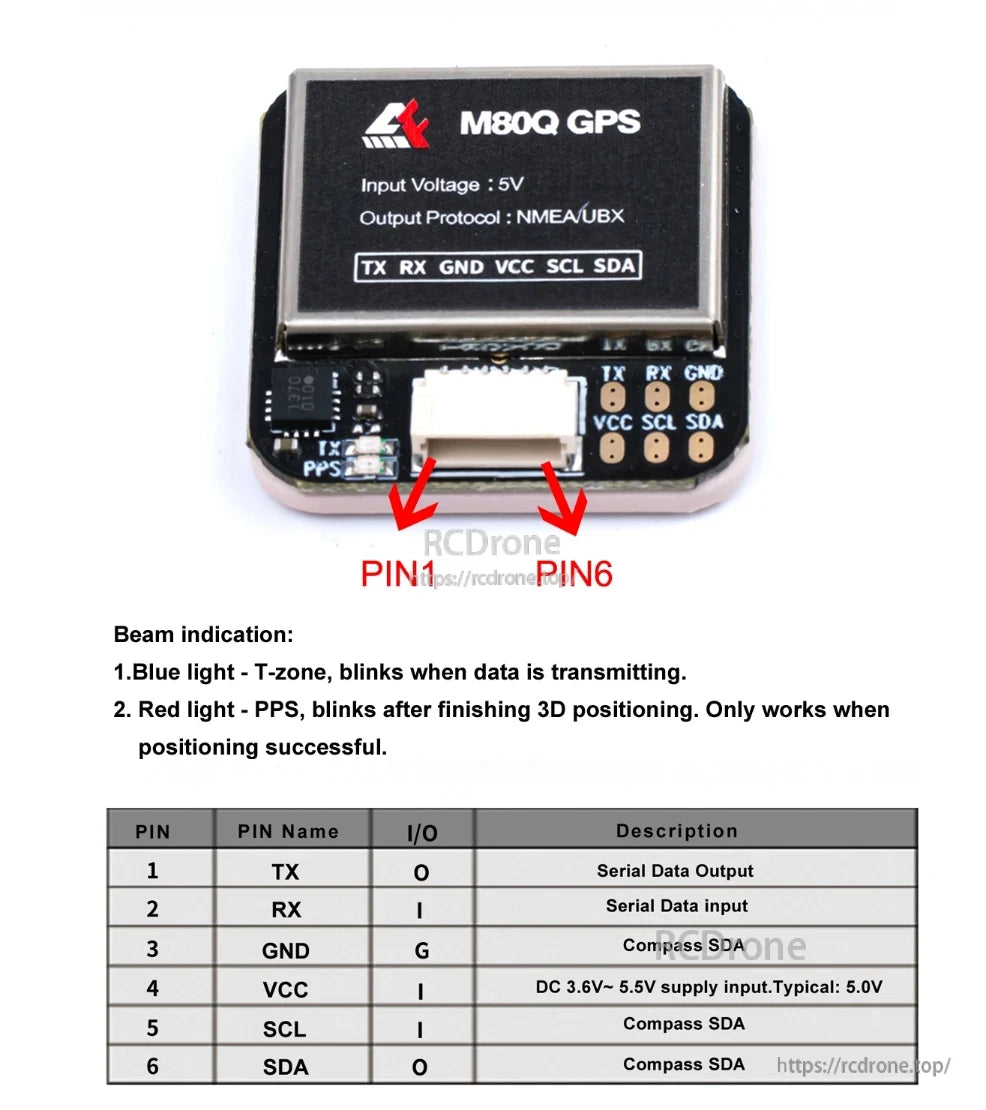

Axisflying M80Q GPS, 5V GPS module with NMEA/UBX output, I2C compass, TX/RX/GND/VCC/SCL/SDA pins, blue LED for data, red LED for 3D fix.

Module GPS avec entrée 5V, sortie NMEA/UBX. Comprend des broches TX, RX, GND, VCC, SCL, SDA. LED bleue pour la transmission de données, LED rouge pour le fix 3D. Inclut une interface de compas I2C.

Axisflying M80Q GPS, M80Q GPS with M10050 chipset offers 1.5m precision, multi-satellite support, built-in compass, LED indicators, and operates in extreme temperatures for high accuracy and reliability.

GPS M80Q avec chipset M10050 prend en charge plusieurs systèmes de satellites, précision horizontale de 1,5 m, compas intégré, indicateurs LED, et fonctionne de -40°C à +85°C. Haute sensibilité et précision pour des performances fiables.

Axisflying M80Q GPS, M80Q GPS module specifications include size and thickness measurements

Les dimensions de la taille arrière du module mesurent 22,3 centimètres avec de petites erreurs

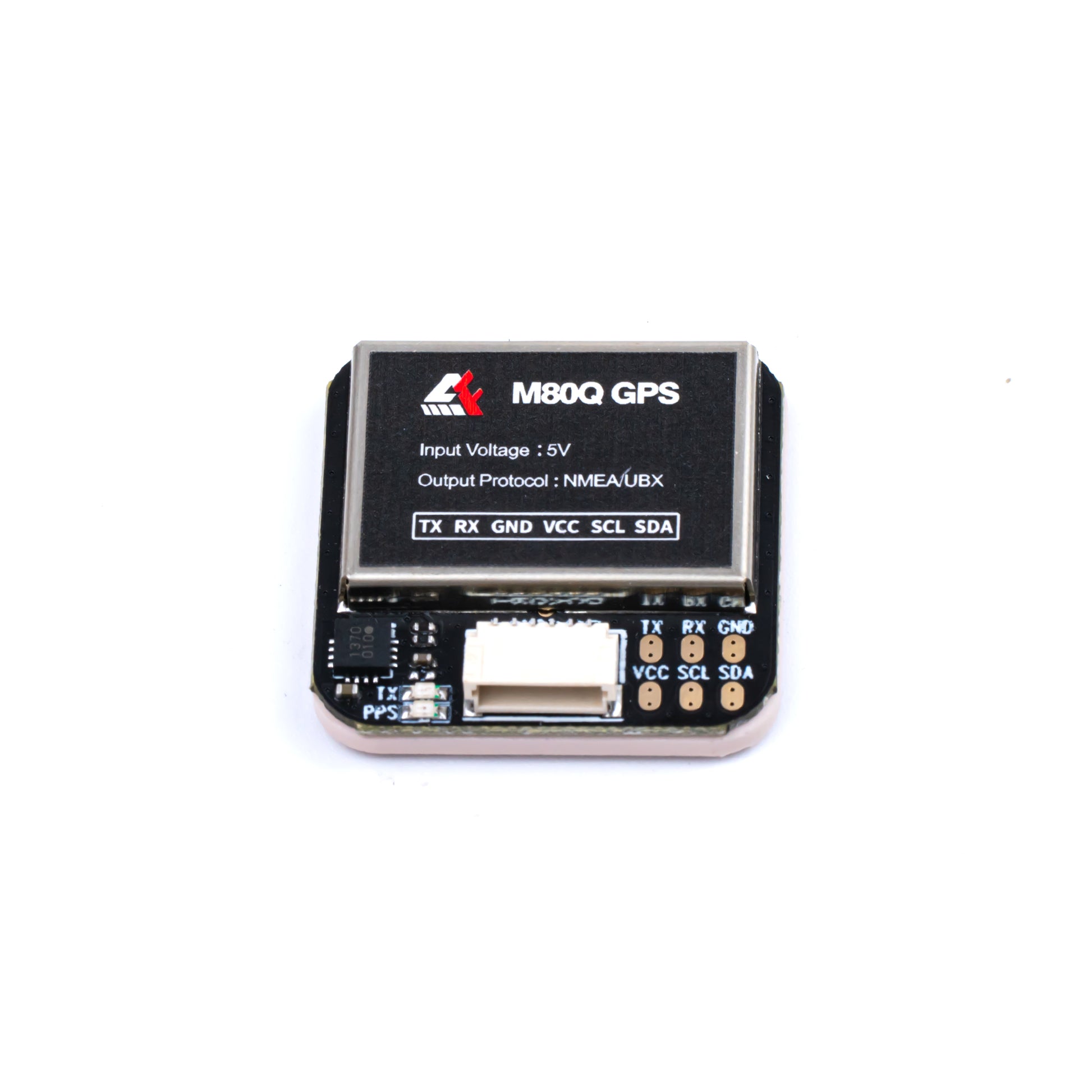

Axisflying M80Q GPS, M80Q GPS module, 25x25mm, 5V input, outputs NMEA/UBX via TX/RX; includes SCL, SDA, VCC, GND pins and directional indicator.

Module GPS M80Q, 25 mm x 25 mm, entrée 5V, sortie NMEA/UBX, avec broches TX, RX, GND, VCC, SCL, SDA et indicateur directionnel.
