CHIHAI 480 Brushed DC Motors | Model & Shaft Options

Aperçu

Ces CHIHAI MOTOR moteurs à courant continu à balais de format 480 offrent des enroulements, des longueurs d'arbre, des pignons et des matériaux d'aimant spécifiques au modèle pour des mécanismes de loisir compatibles. Sélectionnez le modèle numéroté en fonction de ses dimensions et de ses exigences électriques. L'option d'arbre-manche de 32,5 mm est un pack d'accessoires en deux pièces et ne contient pas de moteur.

Caractéristiques

Configurations de moteur à arbre long et court avec des longueurs globales distinctes.

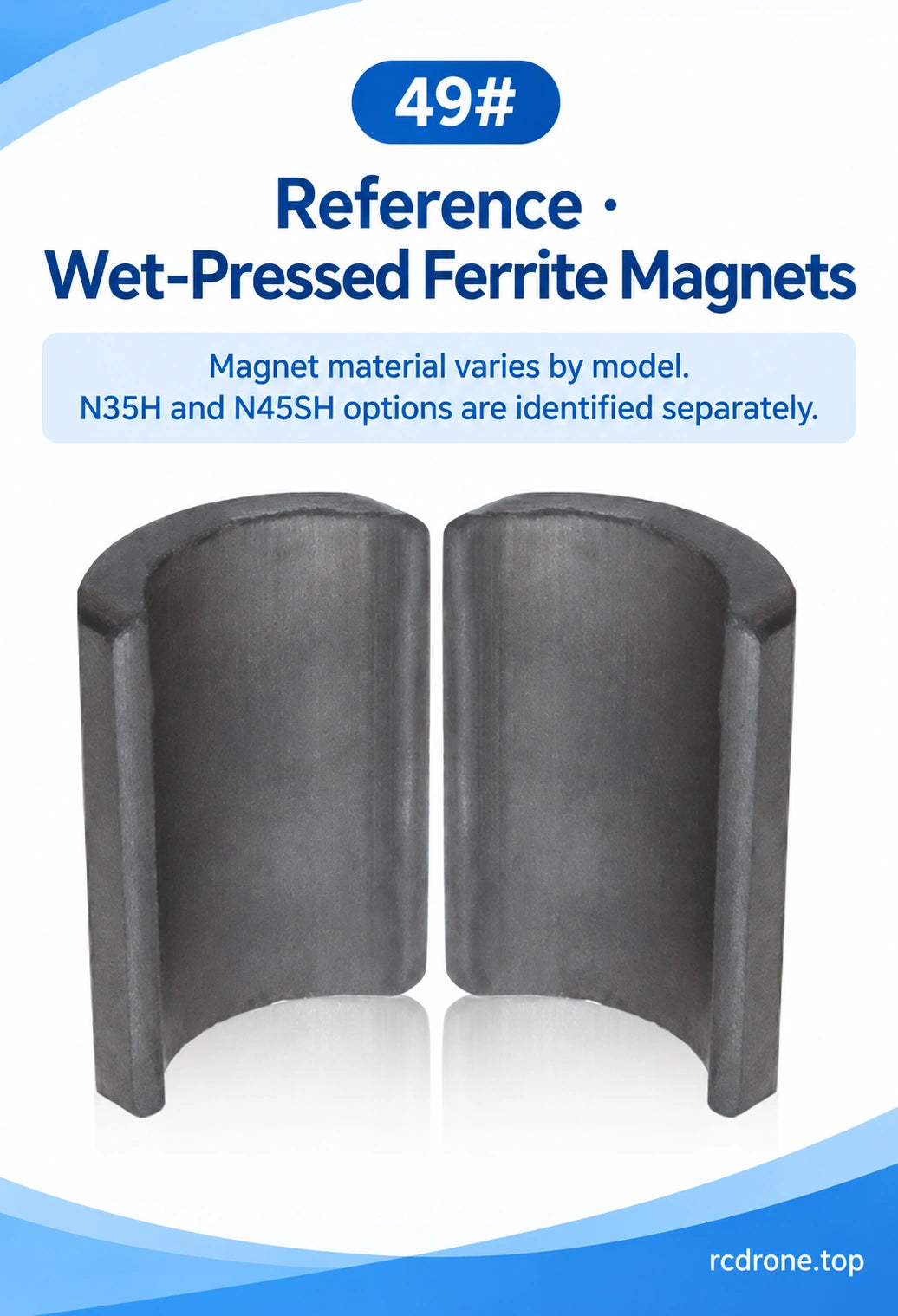

Construction d'aimant en ferrite ou en terres rares dépendant du modèle.

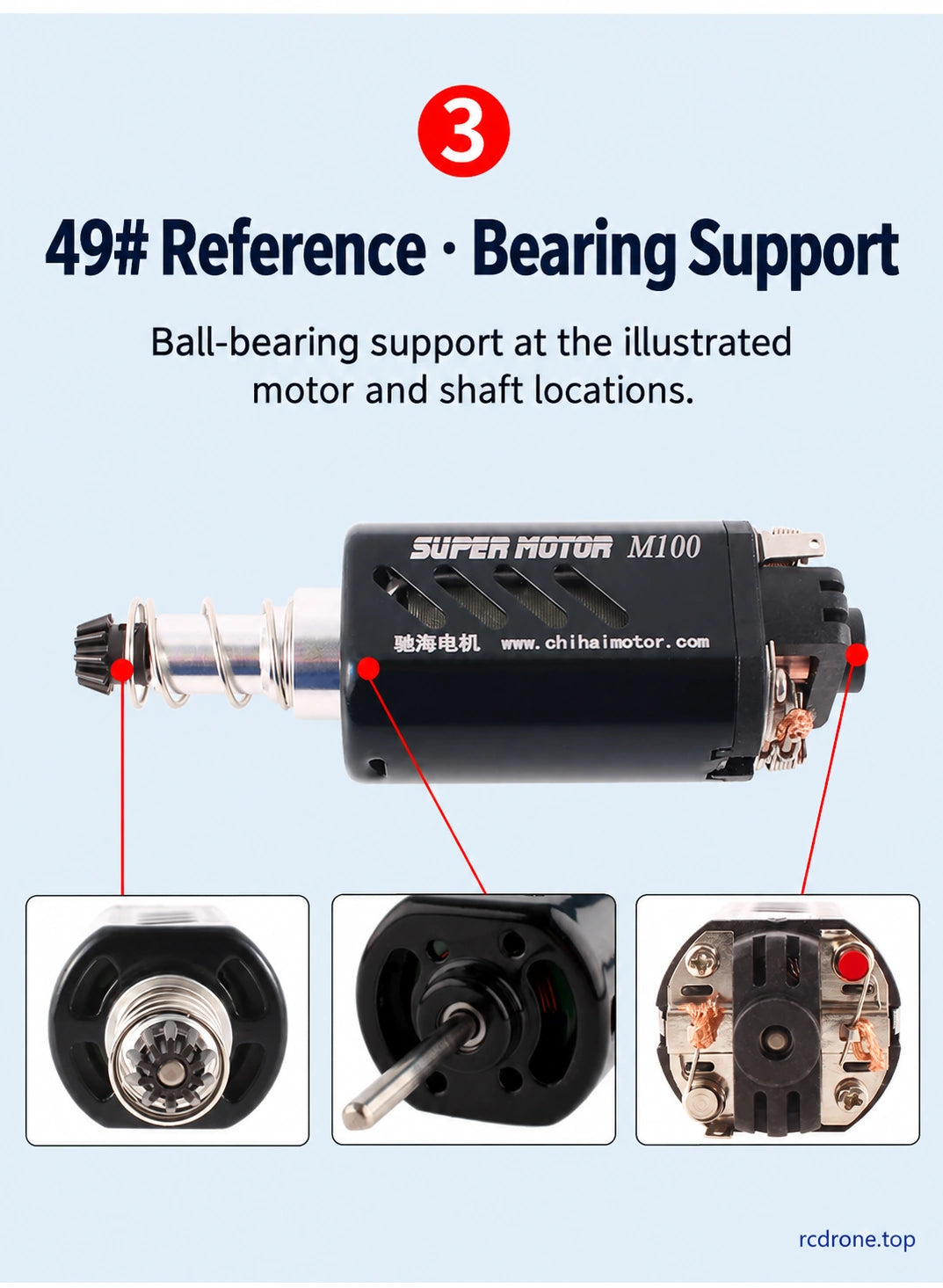

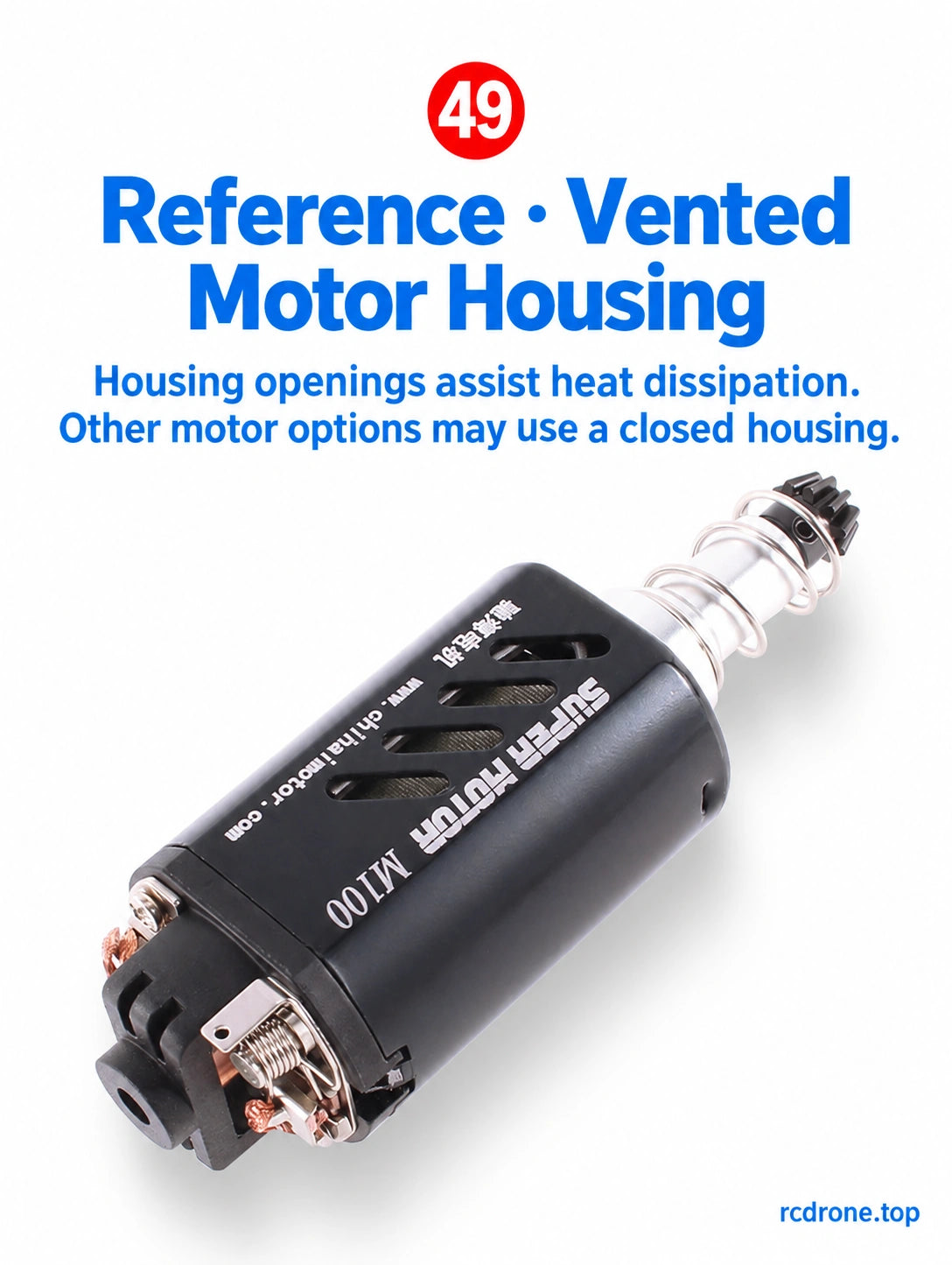

Soutien à roulement à billes, avec des boîtiers de moteur ventilés ou fermés selon le modèle.

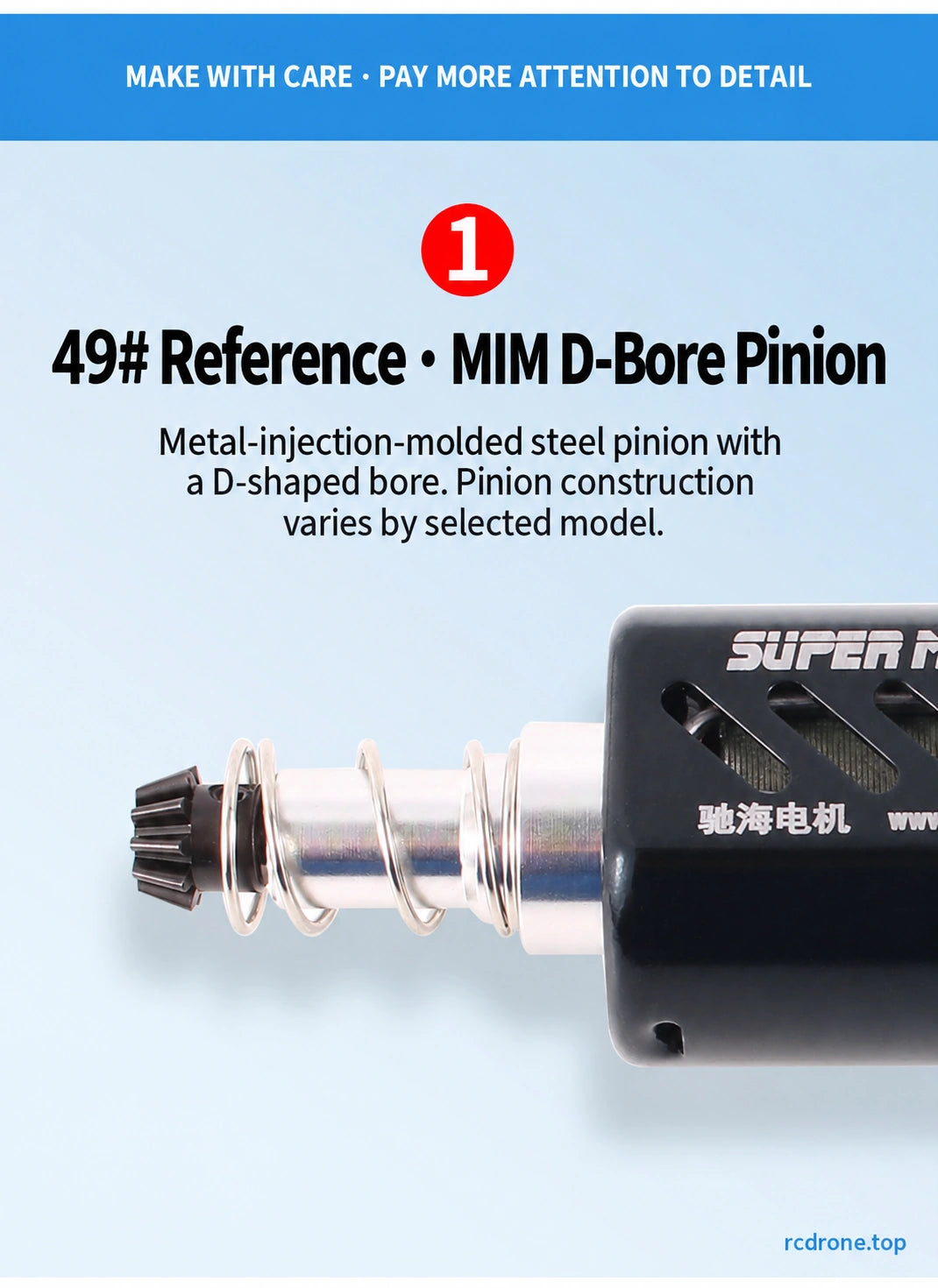

Pignons à alésage en D MIM ou en métallurgie des poudres comme spécifié dans le tableau des modèles.
Option d'accessoire d'arbre-manche en deux pièces séparées.

Spécifications par modèle de moteur

Les vitesses ci-dessous sont des références de tension spécifiques au modèle. La longueur totale inclut l'arbre et le pignon. La référence de longueur de corps standard est de 45.5 mm ; la référence 115# est de 46 mm. Ne considérez pas la performance d'un moteur numéroté comme la spécification pour chaque option.

Modèle	Vitesse à 11,1 V (tr/min)	Vitesse à 7,4 V (tr/min)	Projection de l'arbre (mm)	Longueur totale (mm)	Largeur de référence (mm)
49#	34000	22000	30.5	88	29.5

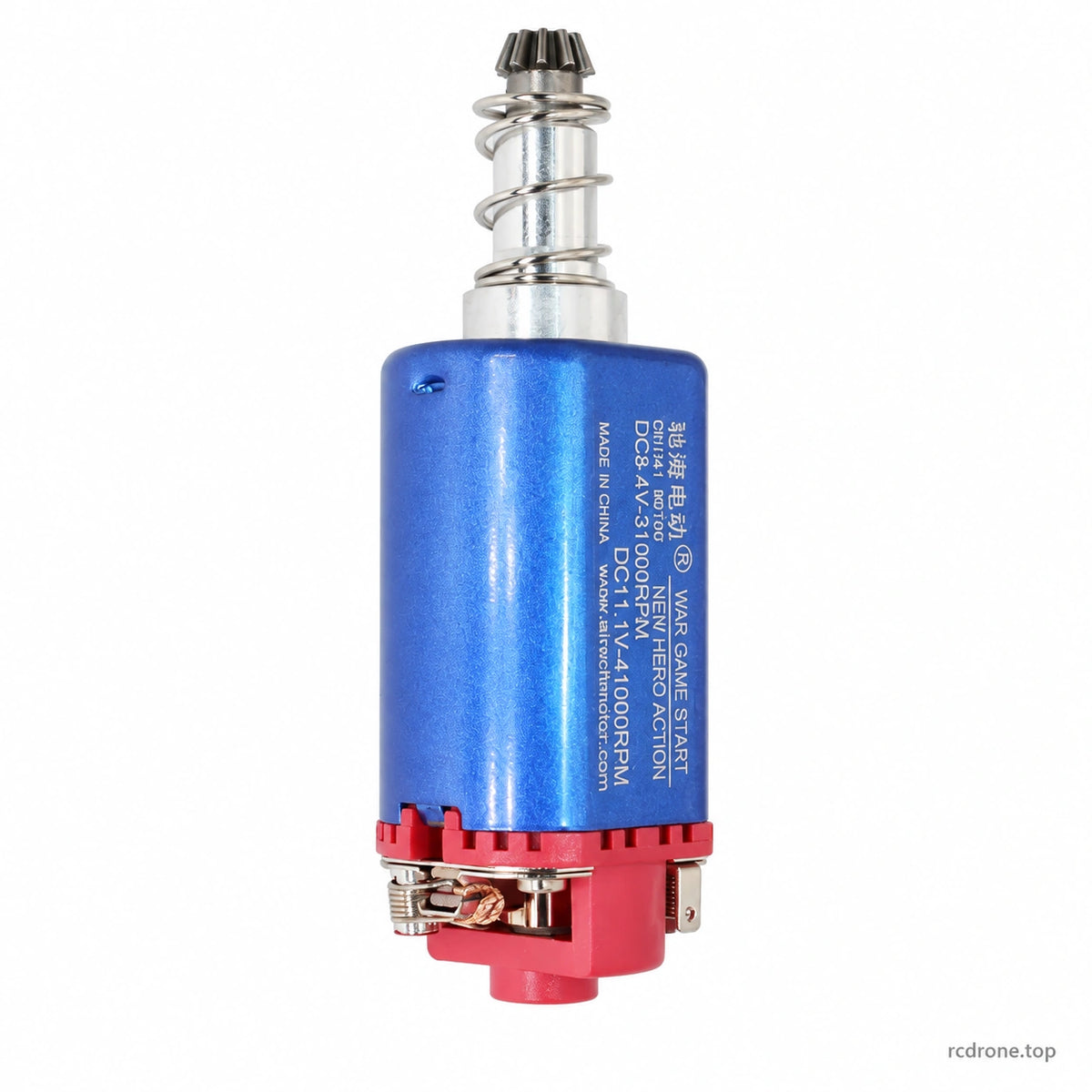

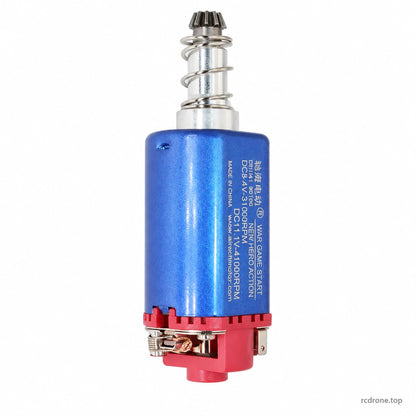

50#	41000	22000	30.5	88	29.5

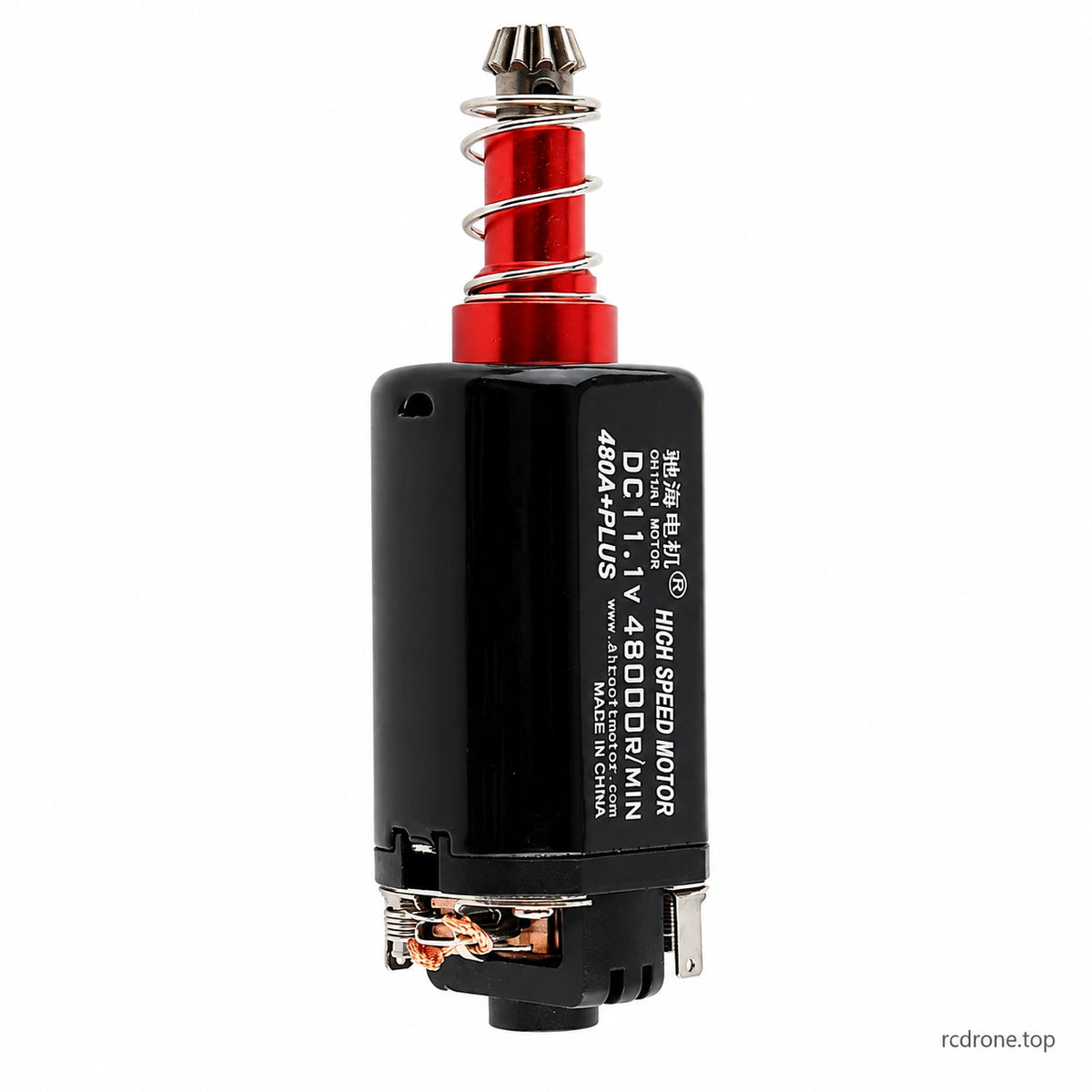

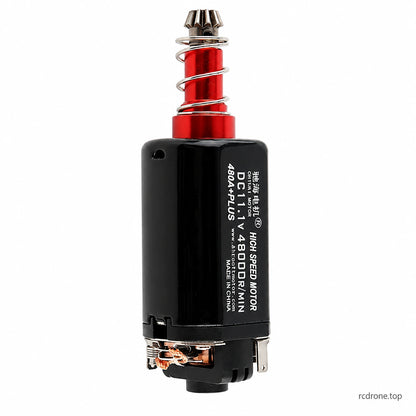

51#	48000	31500	30.5	88	29.5

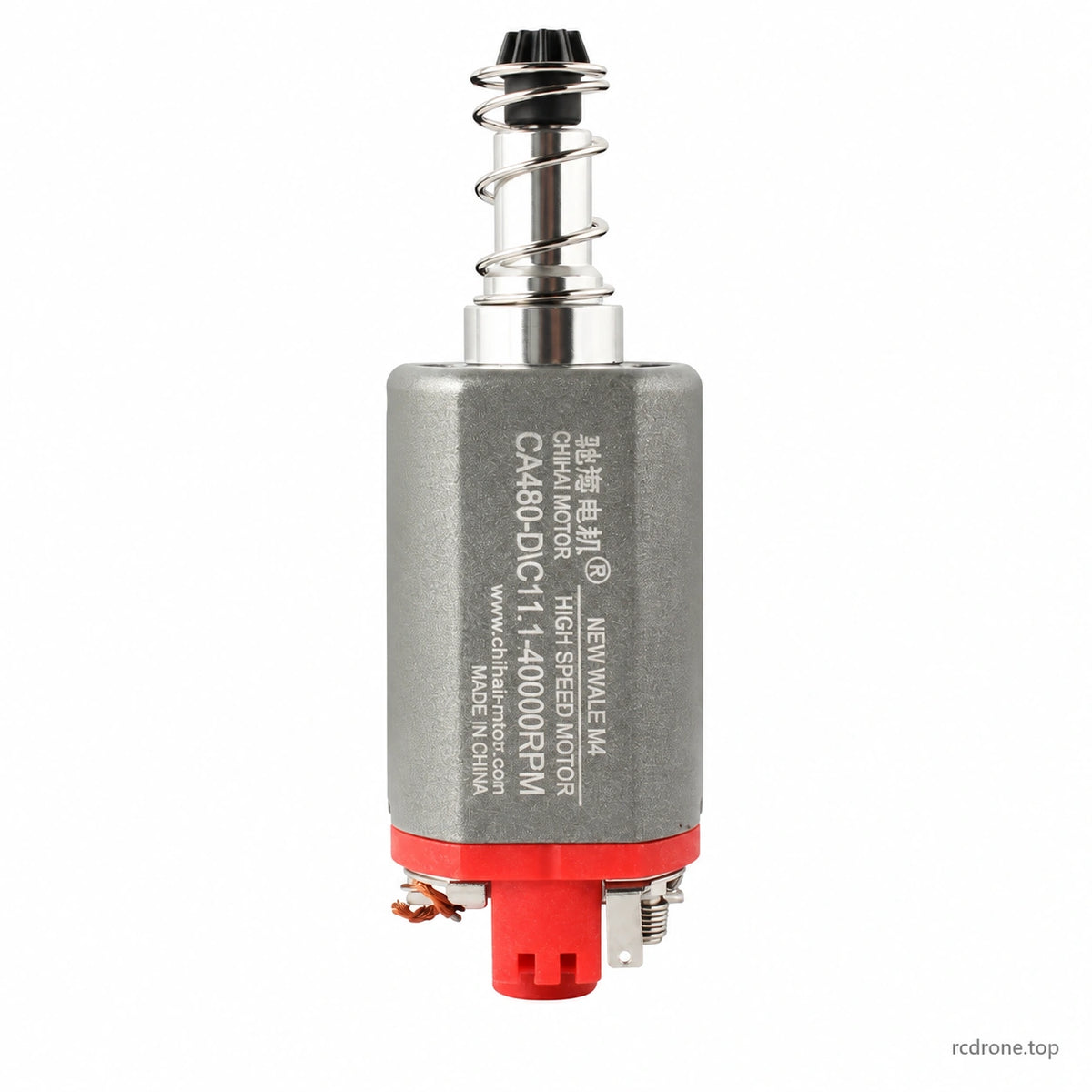

52#	40000	22000	30.5	88	29.5
53#	30000	20000	30.5	88	29.5

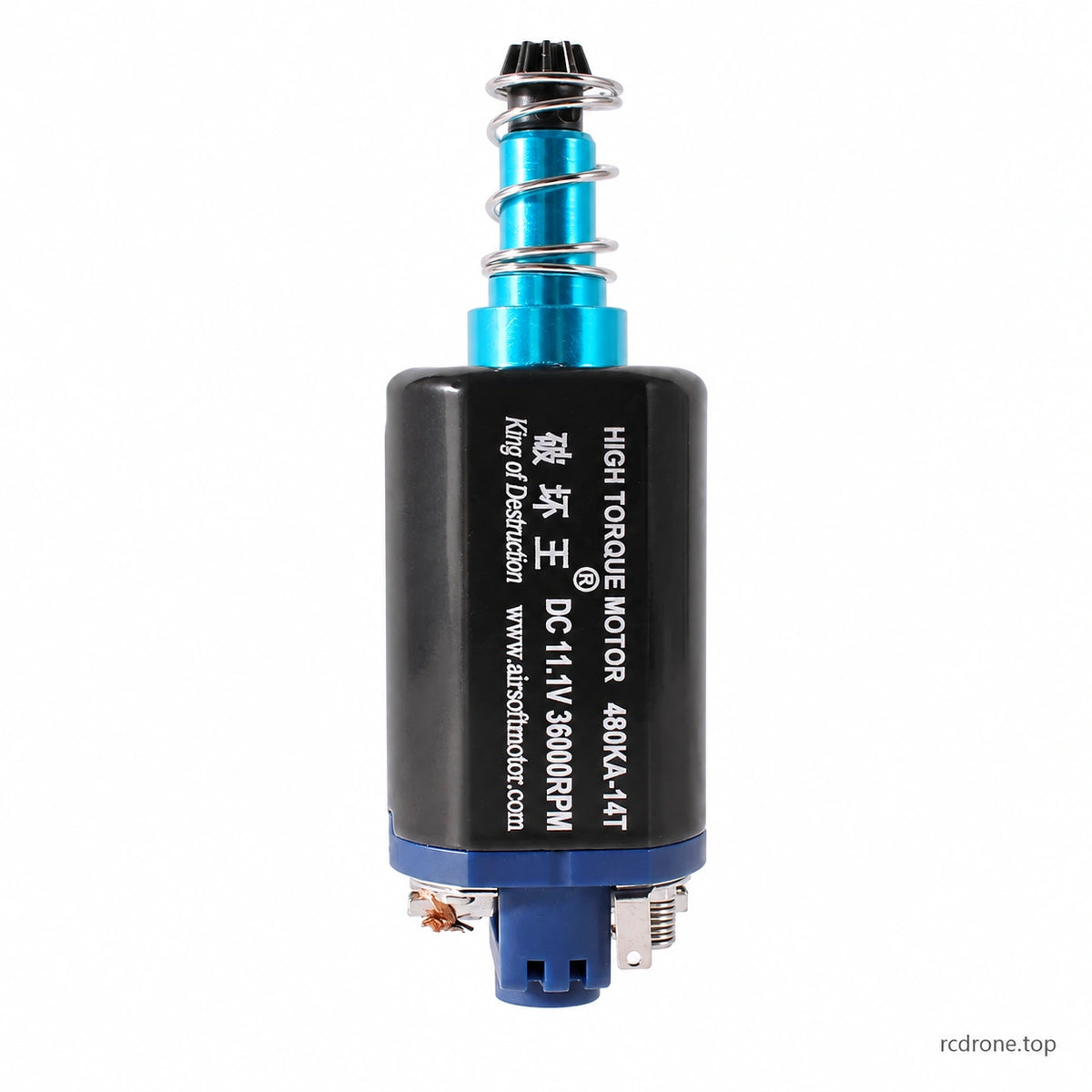

54#	36000	23000	30.5	88	29.5

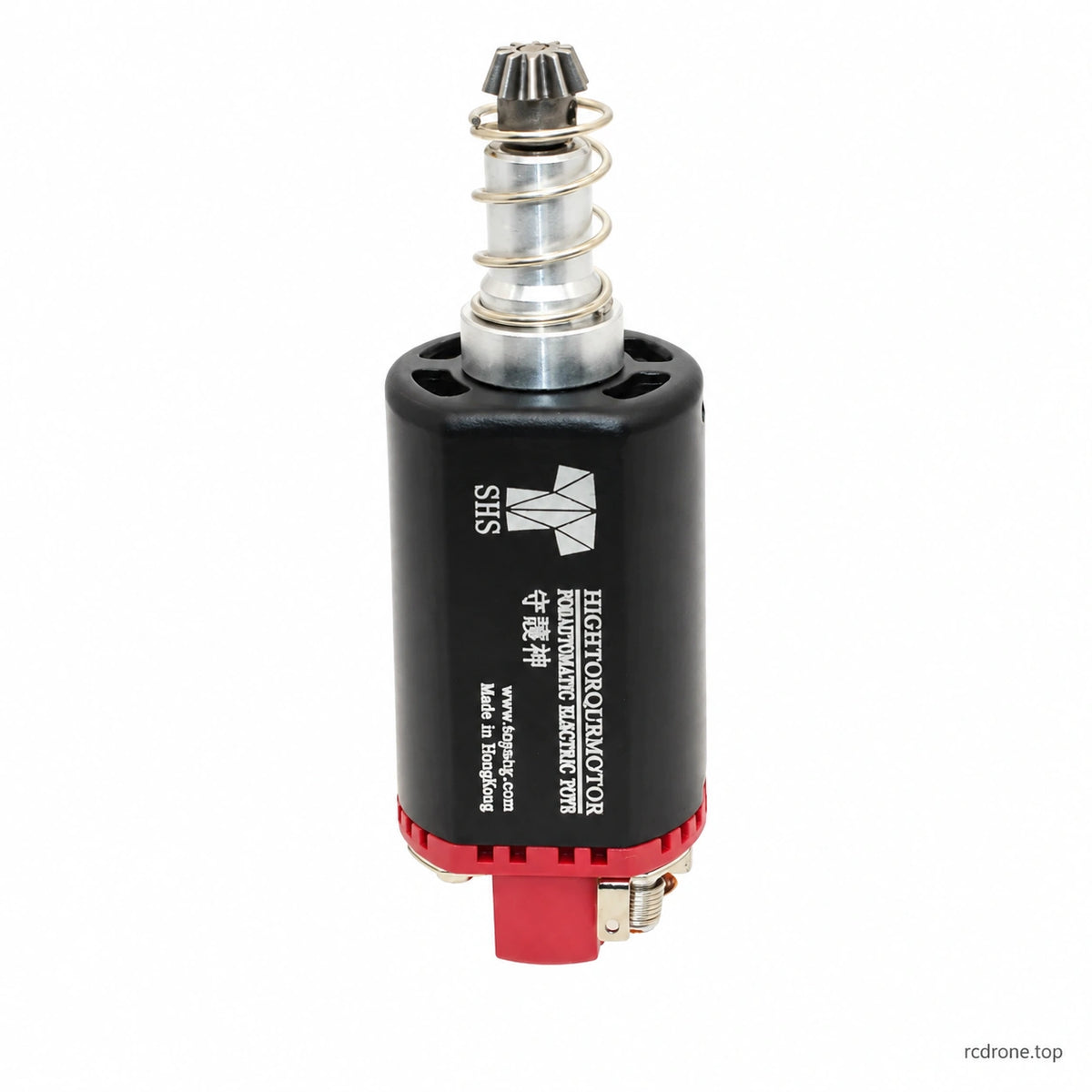

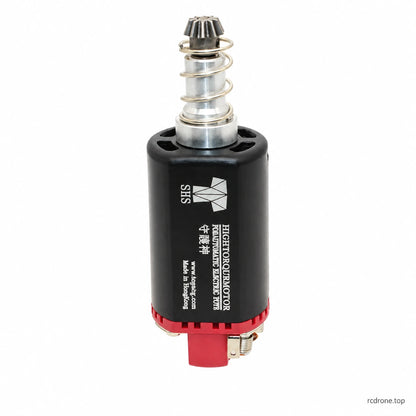

55#	35000	23000	30.5	88	29.5

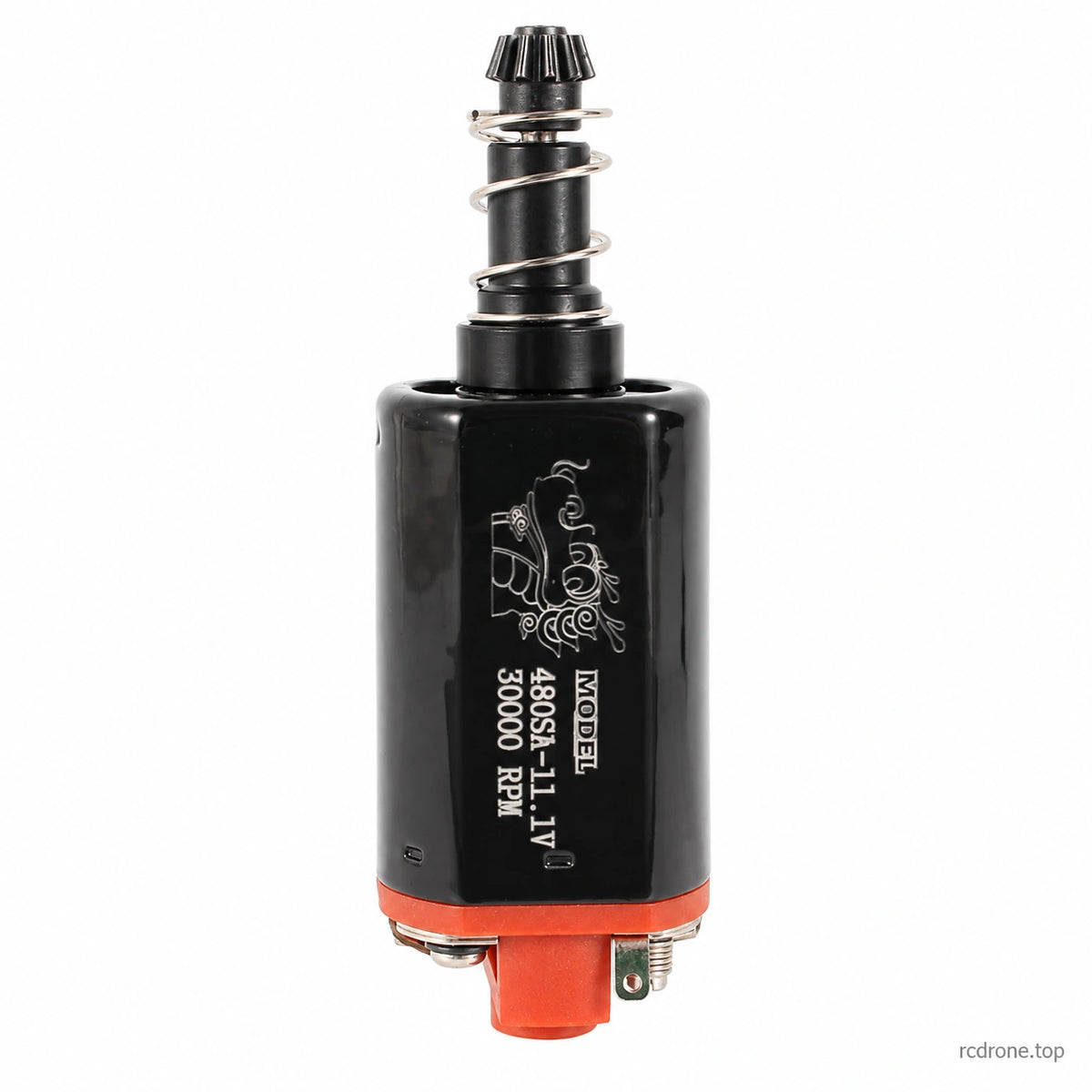

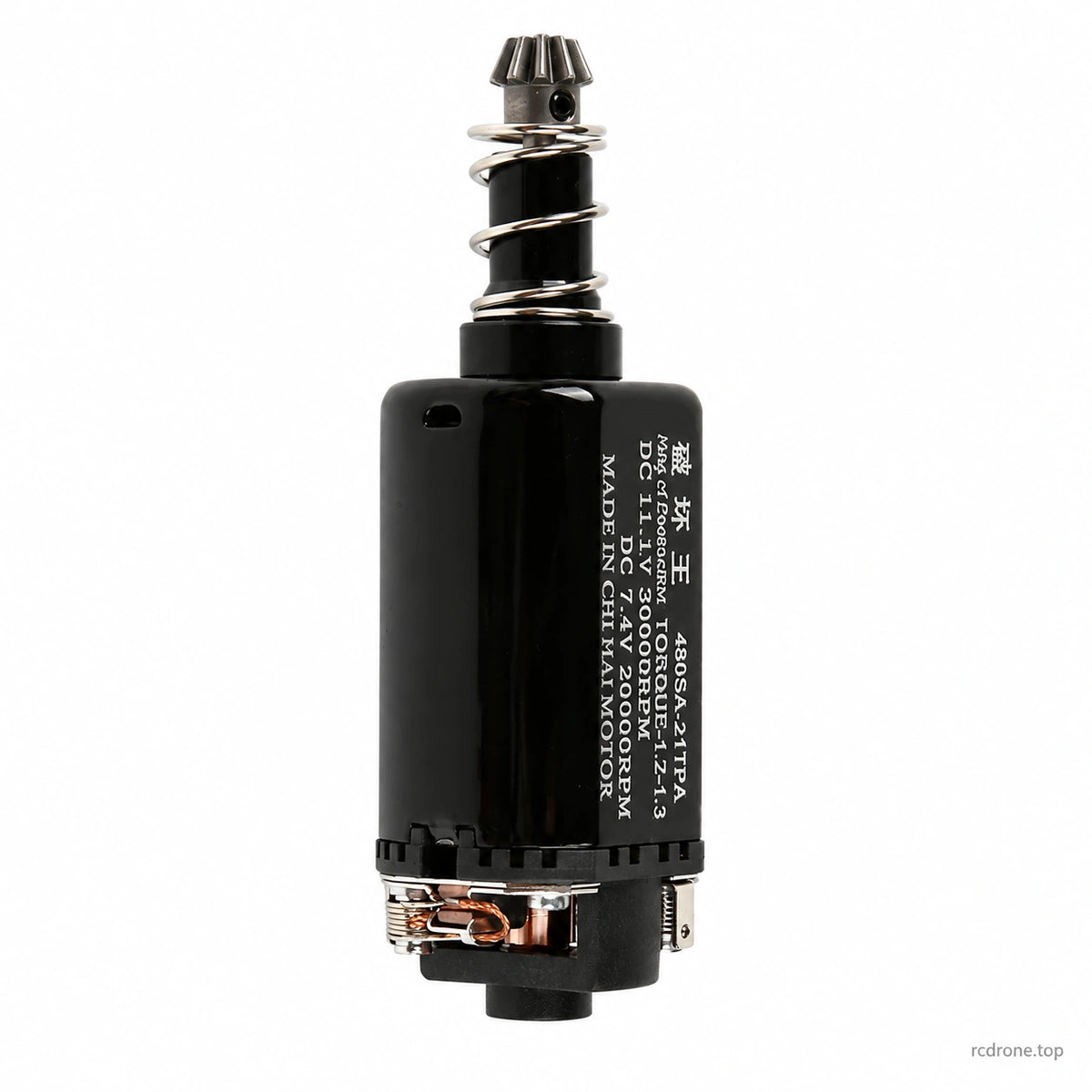

56#	30000	20000	30.5	88	29.5

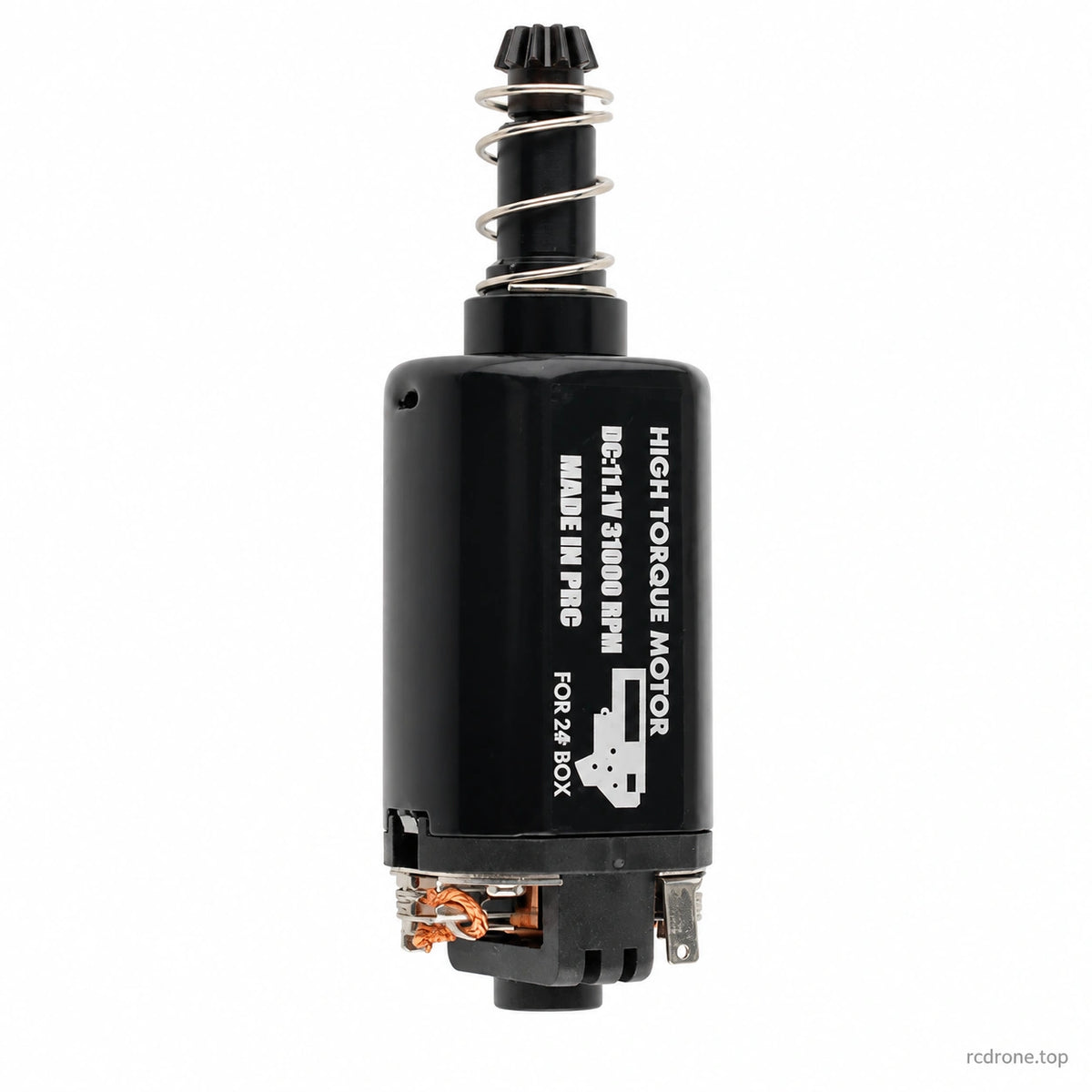

57#	31000	20000	30.5	88	29.5

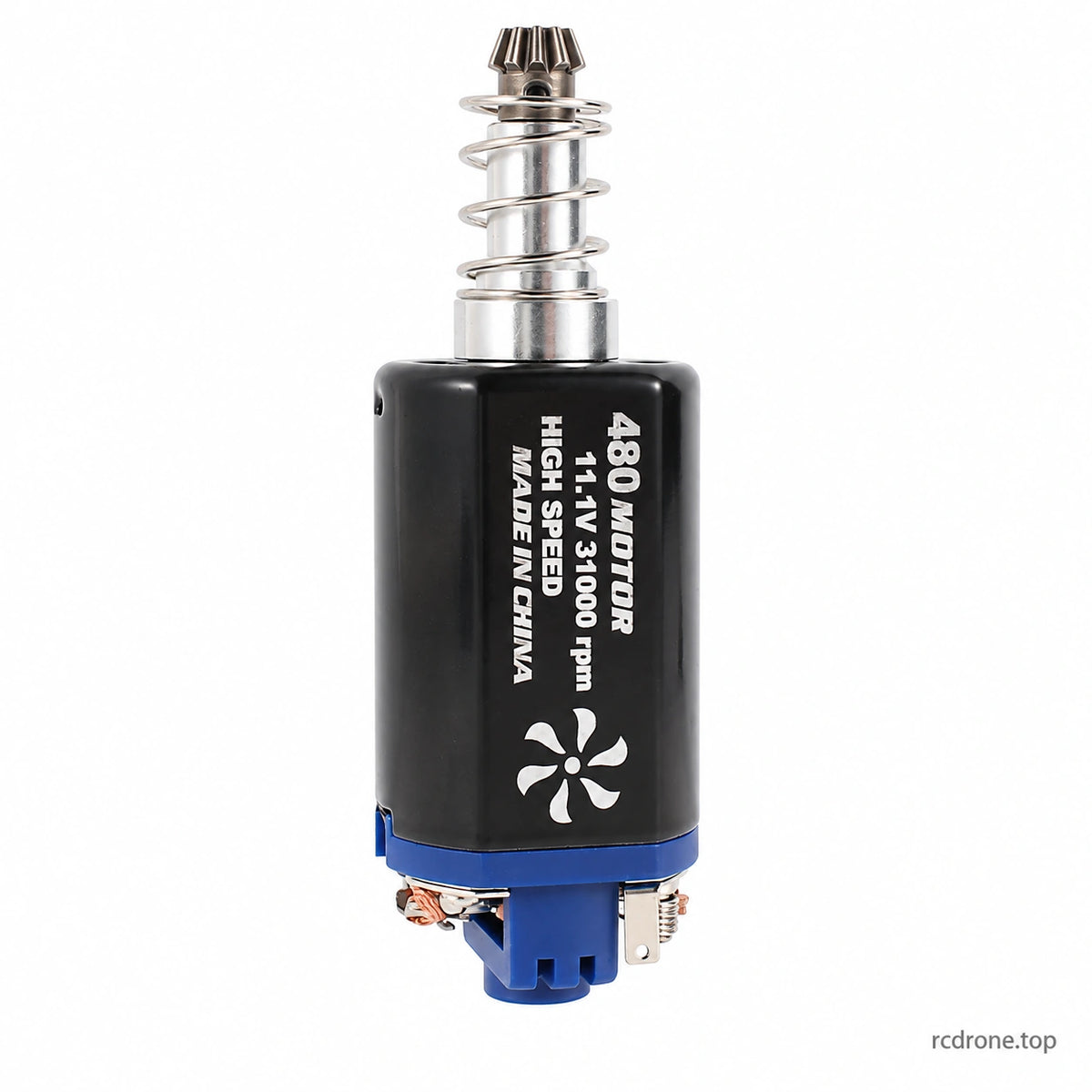

58#	31000	20000	30.5	88	29.5

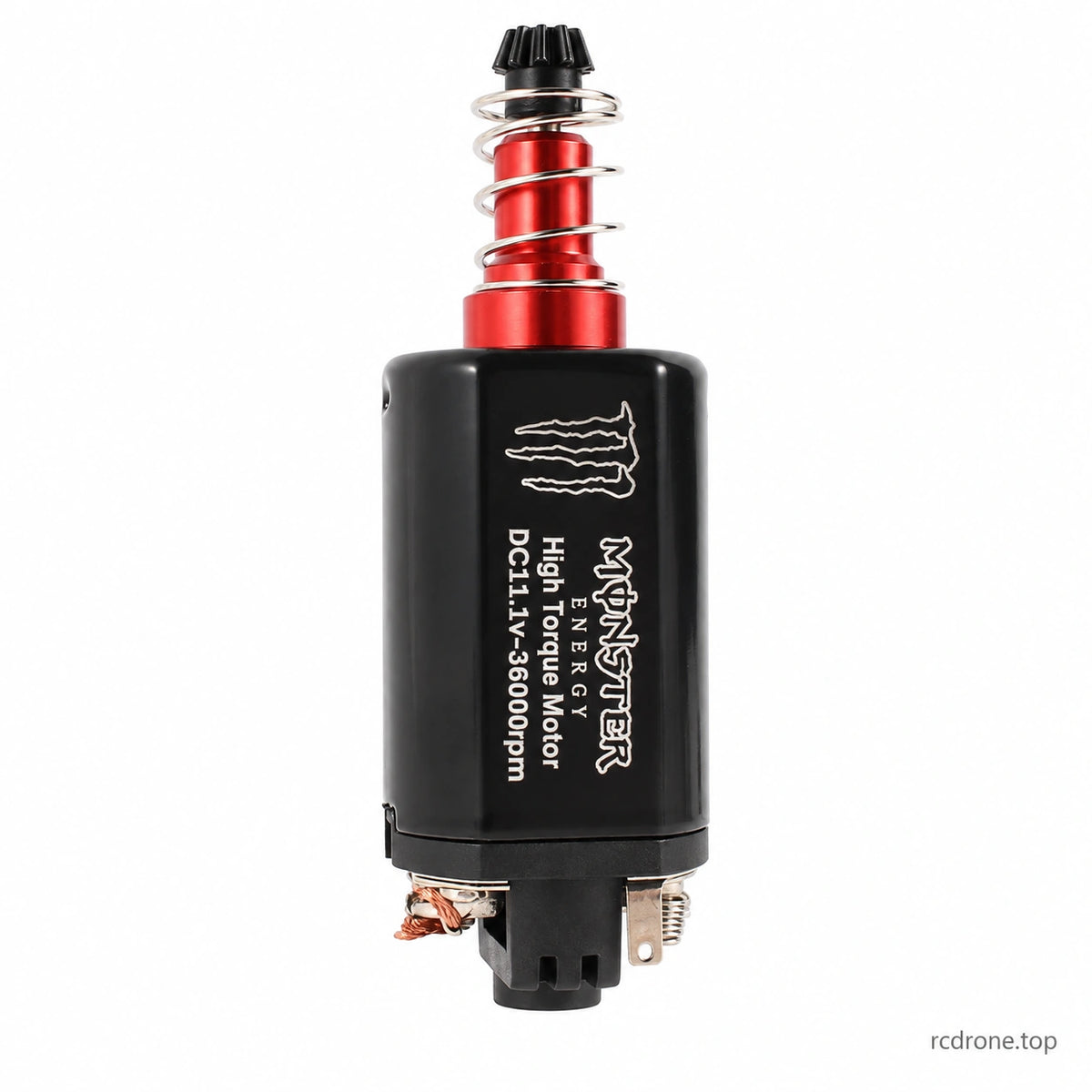

59#	36000	23500	30.5	88	29.5

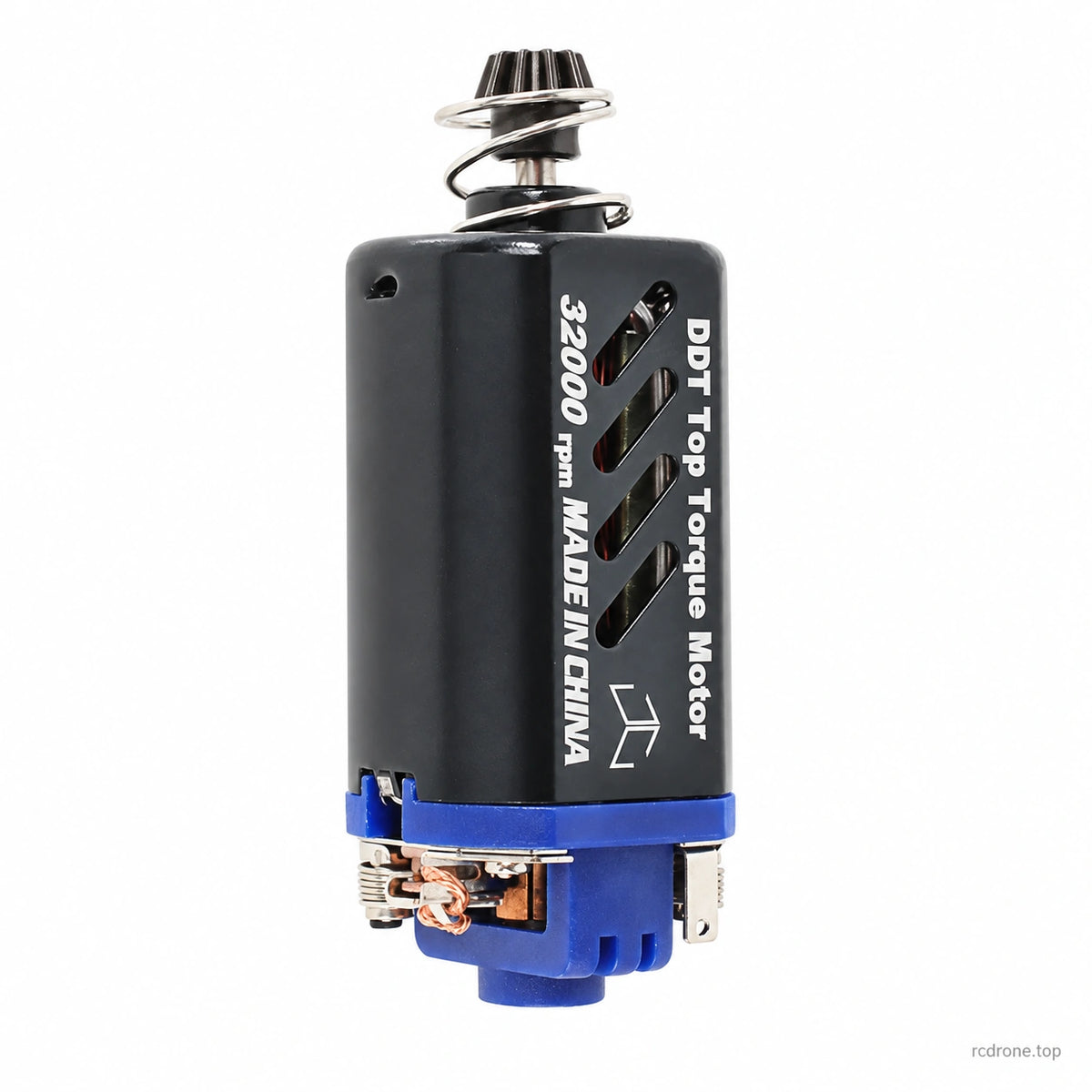

102#	32000	21000	15.5	74	29.5
109#	31000	20000	15.5	74	29.5

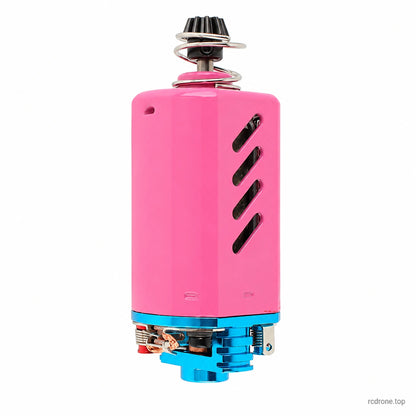

110#	35000	23000	15.5	74	29.5

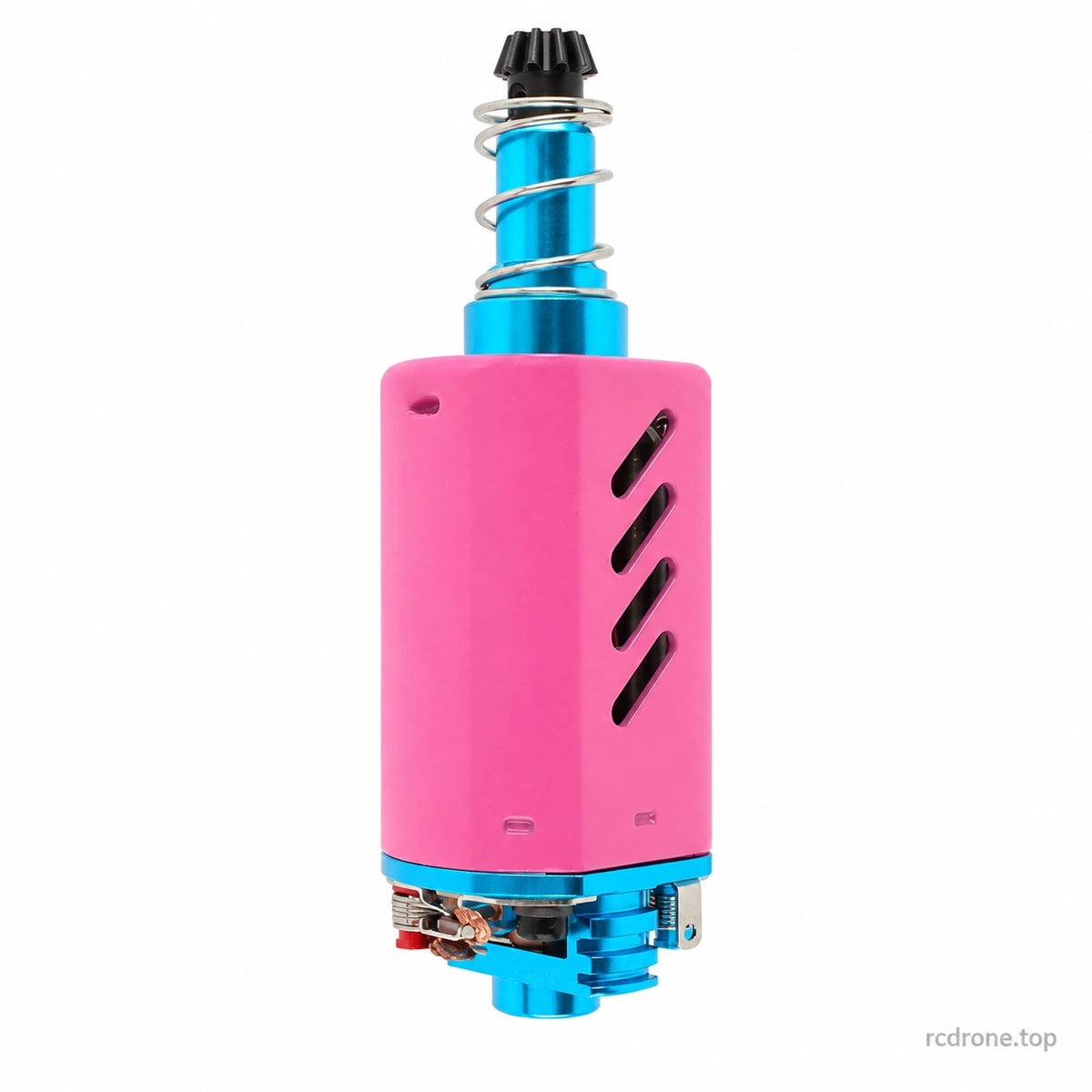

111#	35000	23000	30.5	88	29.5

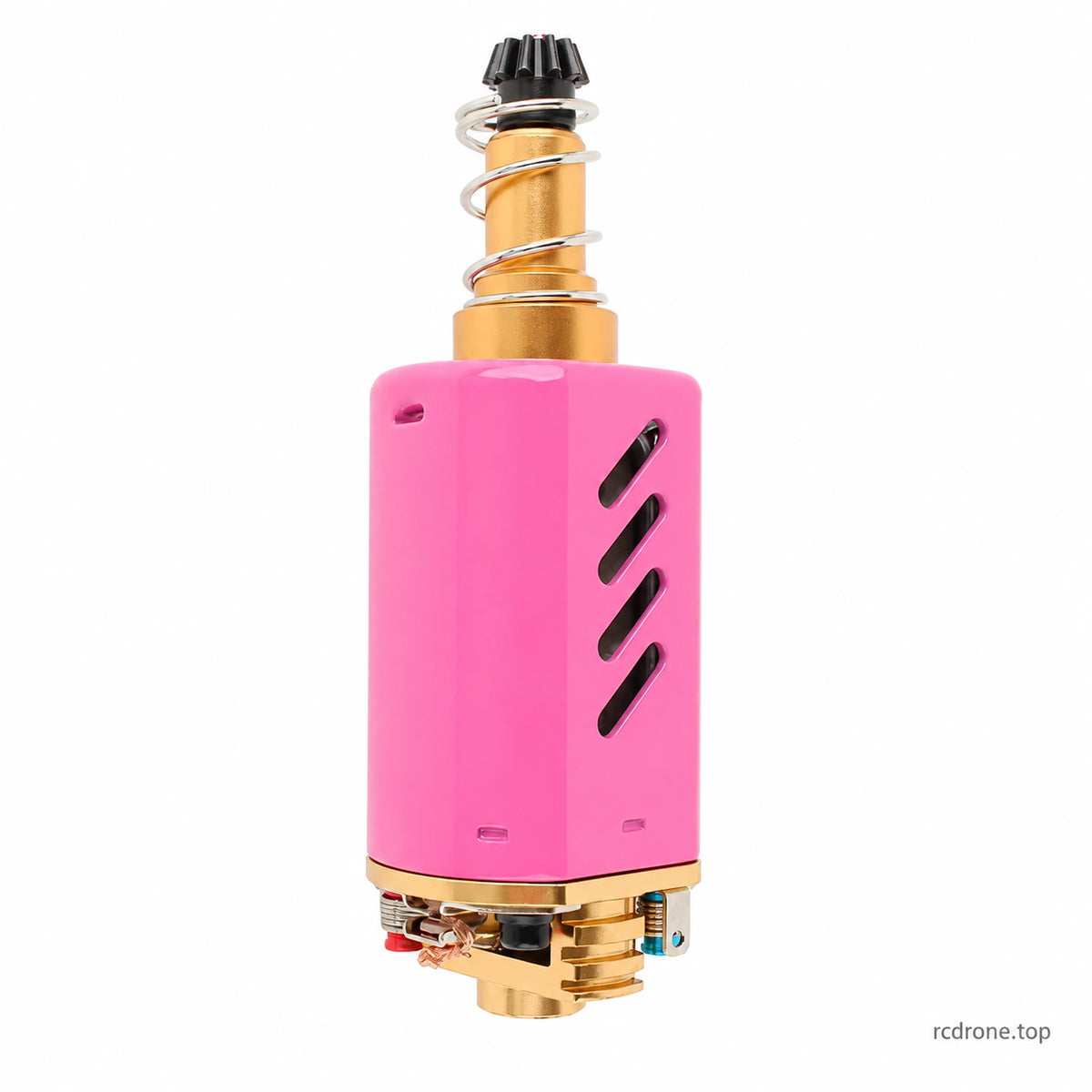

112#	31000	20000	30.5	88	29.5

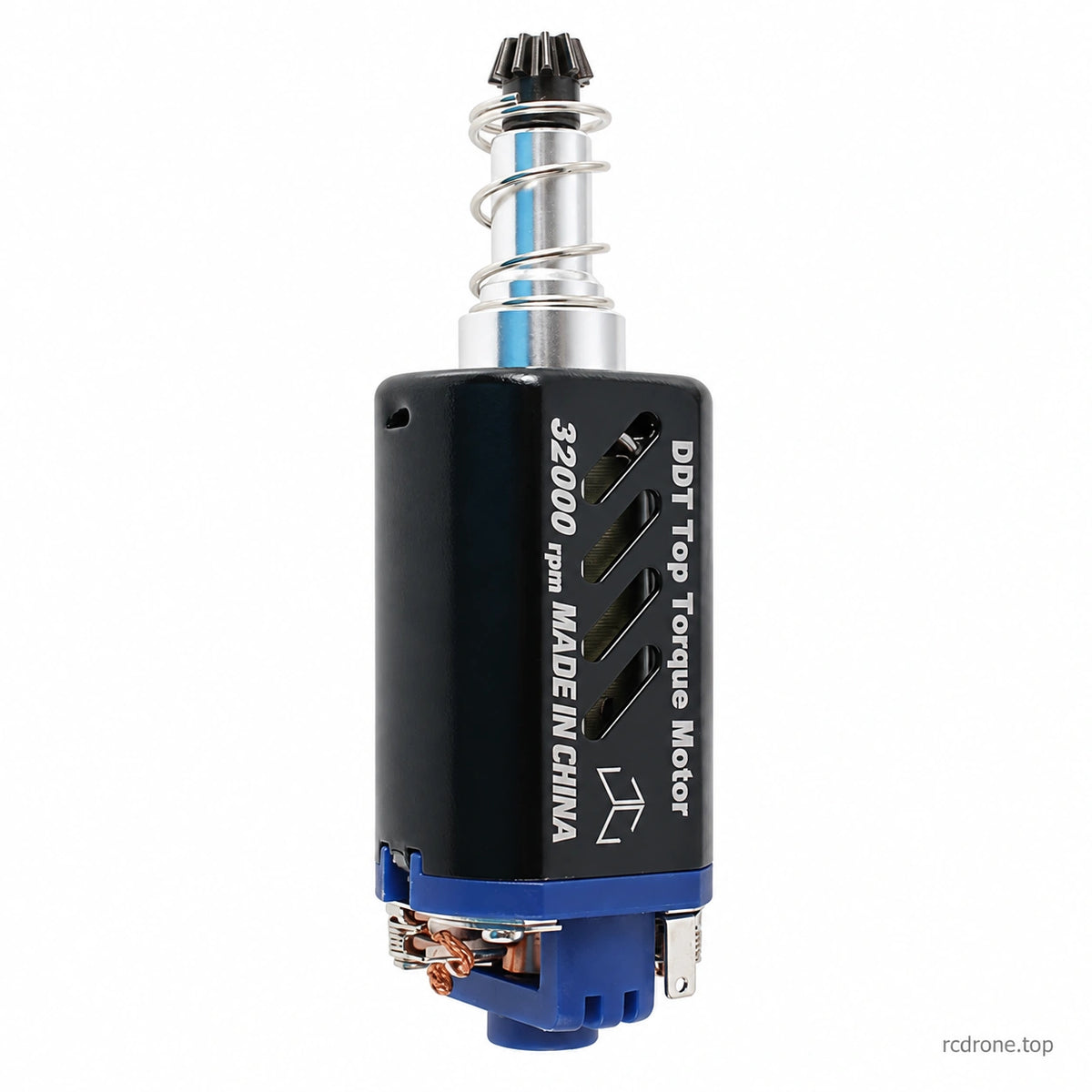

113#	32000	21000	30.5	88	29.5

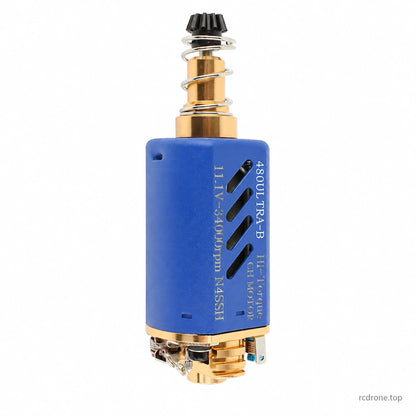

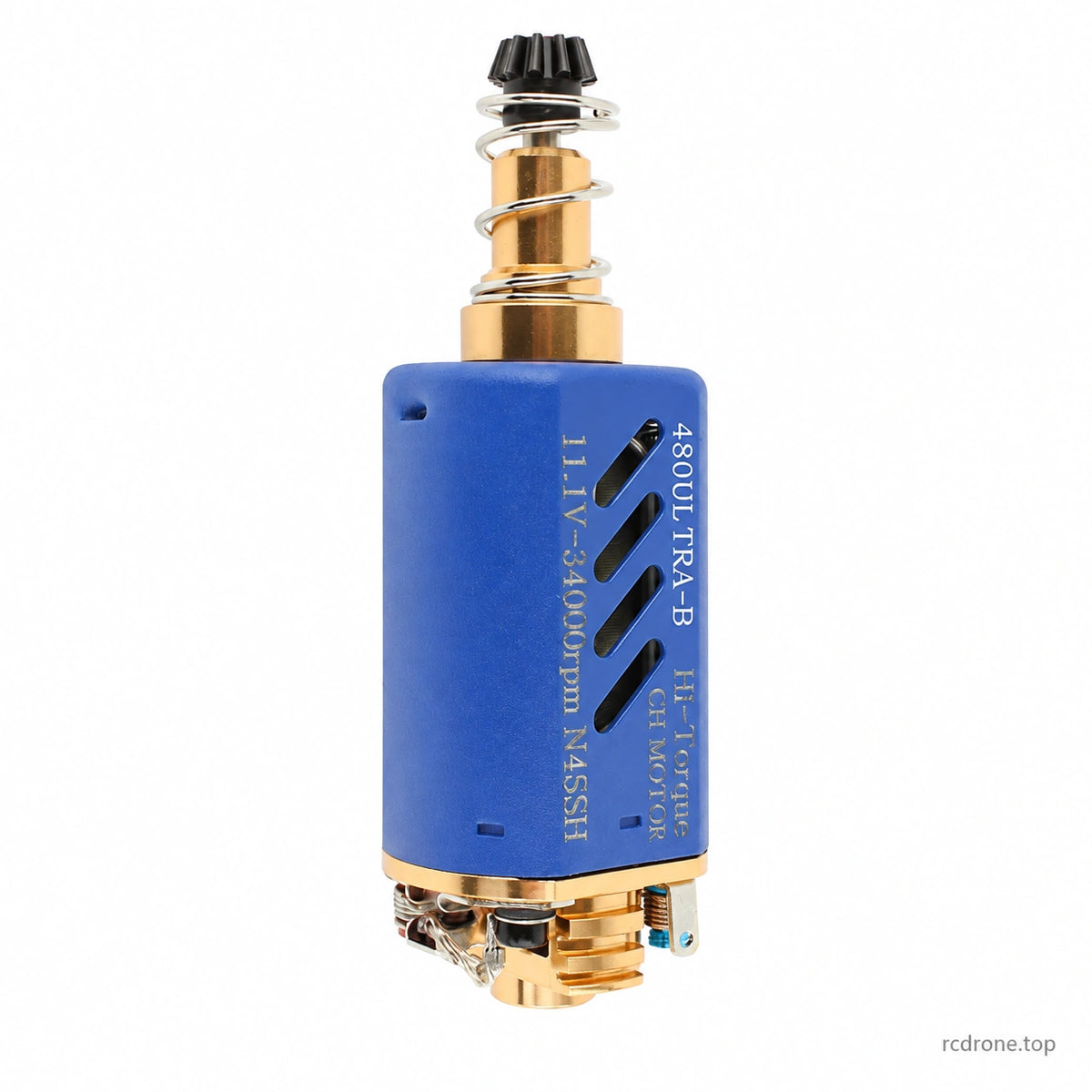

115#	34000	22000	30.5	88.5	30

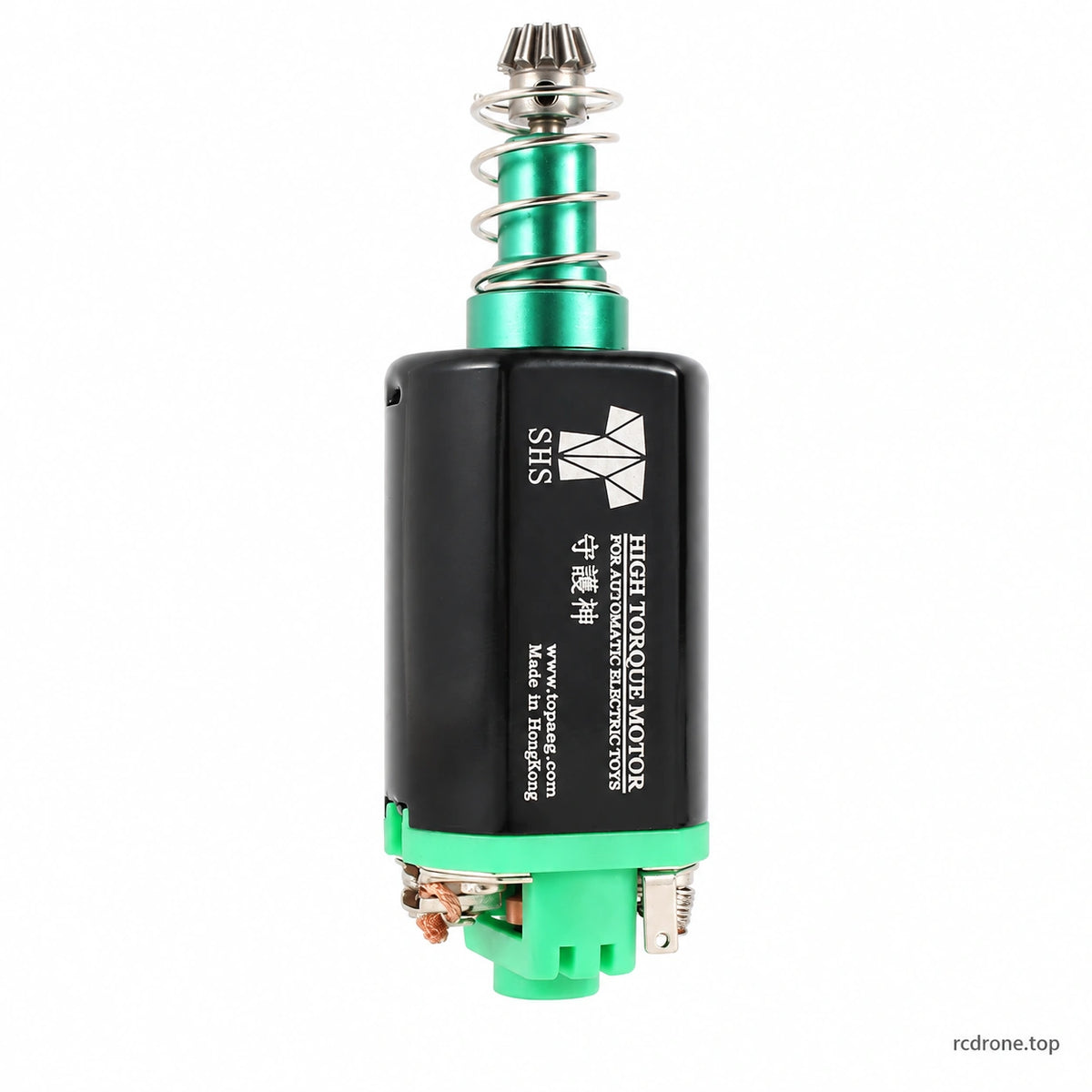

61#	Non confirmé	Non confirmé	30.5	88	29.5

Modèle	Construction de l'aimant	Capuchon de fin	Pignon
49#	Ferrite pressée à froid	Nylon résistant à la chaleur	Acier MIM, alésage en D
50#	Ferrite pressée à froid	Nylon résistant à la chaleur	Alliage de métallurgie en poudre
51#	Ferrite pressée à froid	Nylon résistant à la chaleur	Alliage de métallurgie en poudre
52#	Ferrite pressée à froid	Nylon résistant à la chaleur	Acier MIM, alésage en D
53#	Ferrite pressée à froid	Nylon résistant à la chaleur	Alliage de métallurgie en poudre
54#	Référence rare-terre N10 liée	Nylon résistant à la chaleur	Acier MIM, alésage en D
55#	Ferrite pressée à froid	Nylon résistant à la chaleur	Alliage de métallurgie en poudre
56#	Ferrite pressée à froid	PPS résistant à la chaleur	Alliage de métallurgie en poudre
57#	Ferrite pressée à froid	Nylon résistant à la chaleur	Alliage de métallurgie en poudre
58#	Ferrite pressée à froid	Nylon résistant à la chaleur	Alliage de métallurgie en poudre
59#	Ferrite pressée à froid	Nylon résistant à la chaleur	Acier MIM, alésage en D
102#	N35H NdFeB	Nylon résistant à la chaleur	Acier MIM, alésage en D
109#	N35H NdFeB	Alliage d'aluminium CNC	Acier MIM, alésage en D
110#	N35H NdFeB	Alliage d'aluminium CNC	Acier MIM, alésage en D
111#	N35H NdFeB	Alliage d'aluminium CNC	Acier MIM, alésage en D
112#	N35H NdFeB	Alliage d'aluminium CNC	Acier MIM, alésage en D
113#	N35H NdFeB	Nylon résistant à la chaleur	Acier MIM, alésage en D
115#	N45SH NdFeB	Alliage d'aluminium CNC	Acier MIM, alésage en D
61#	Ferrite pressée à froid	Nylon résistant à la chaleur	Alliage de métallurgie en poudre

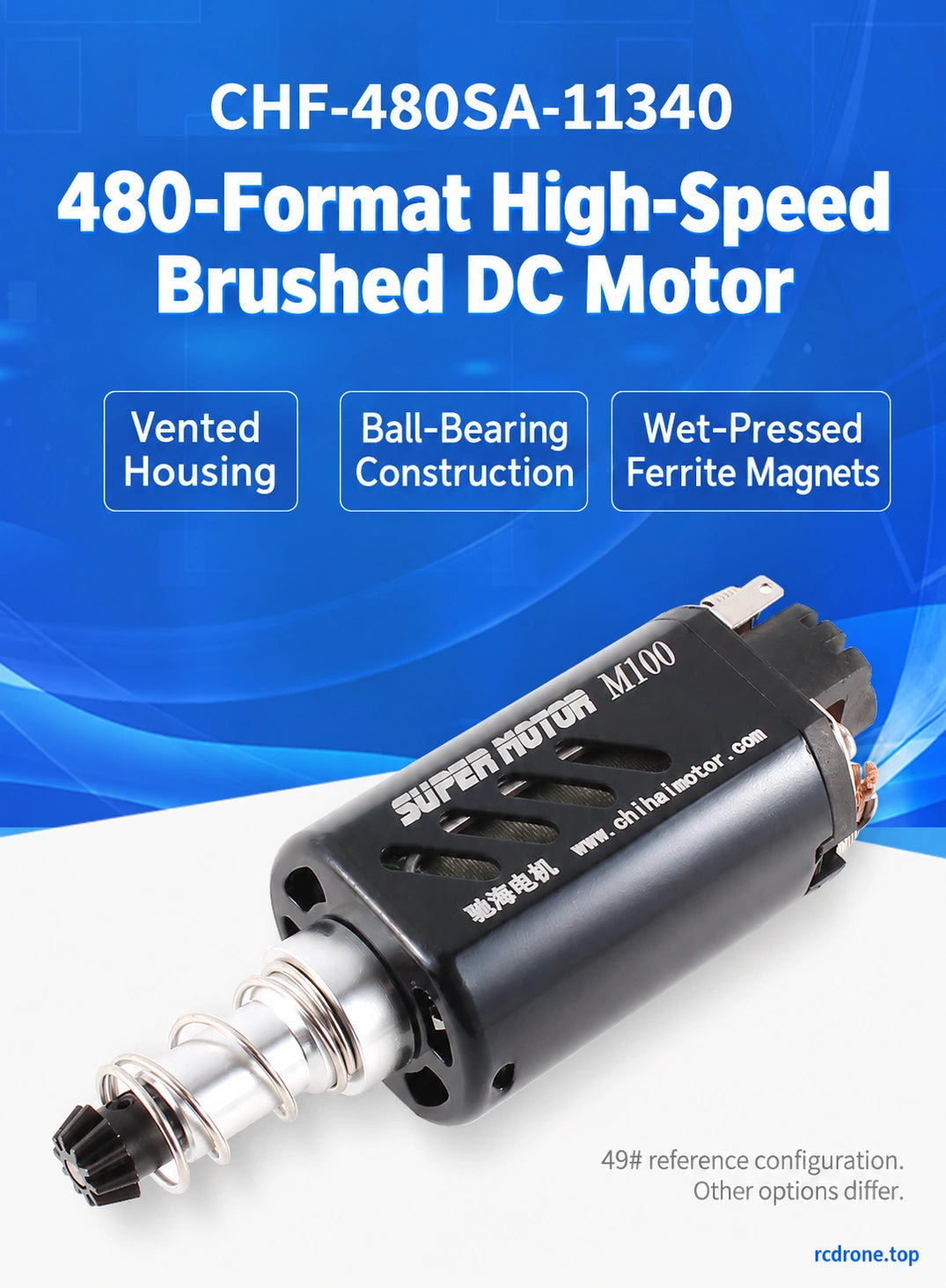

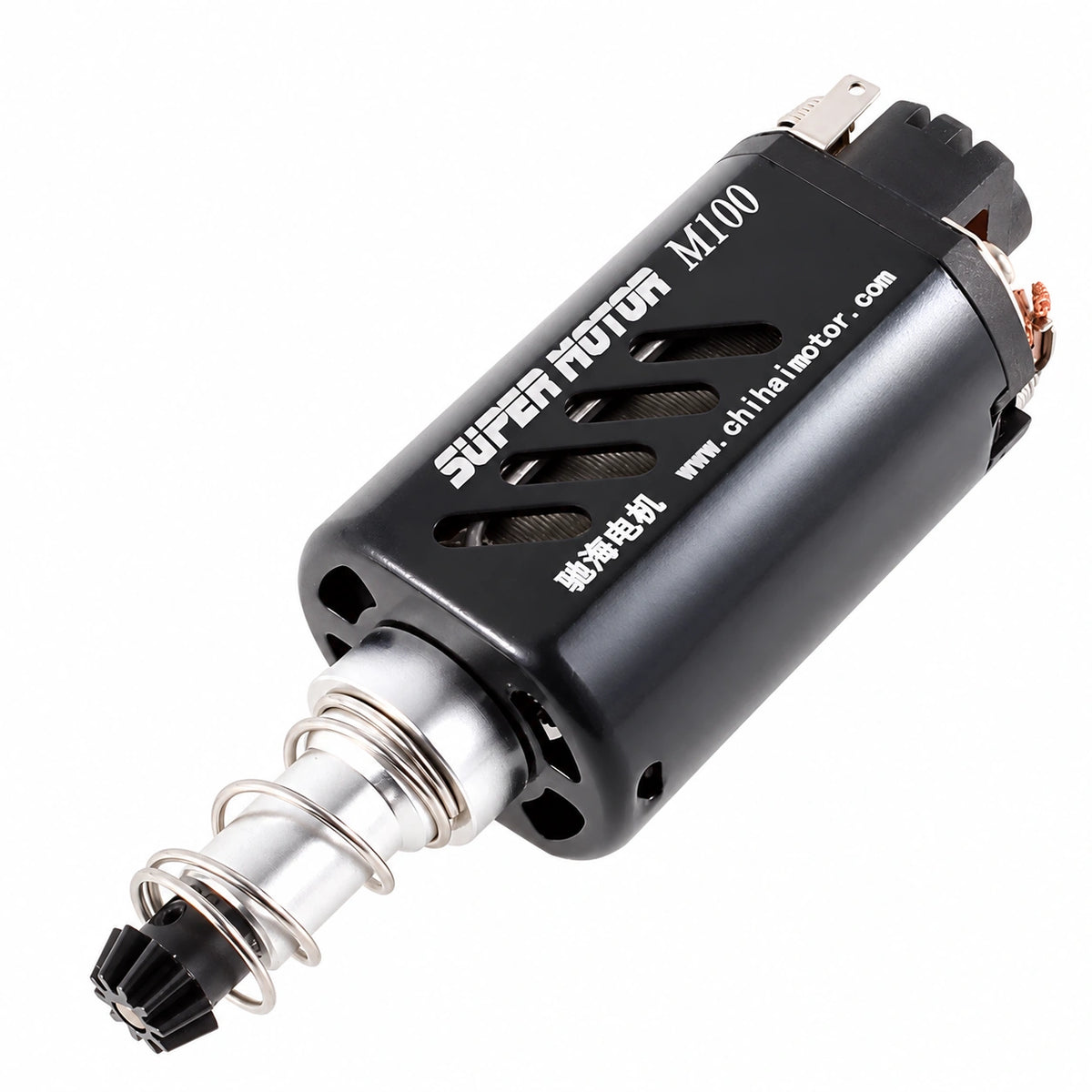

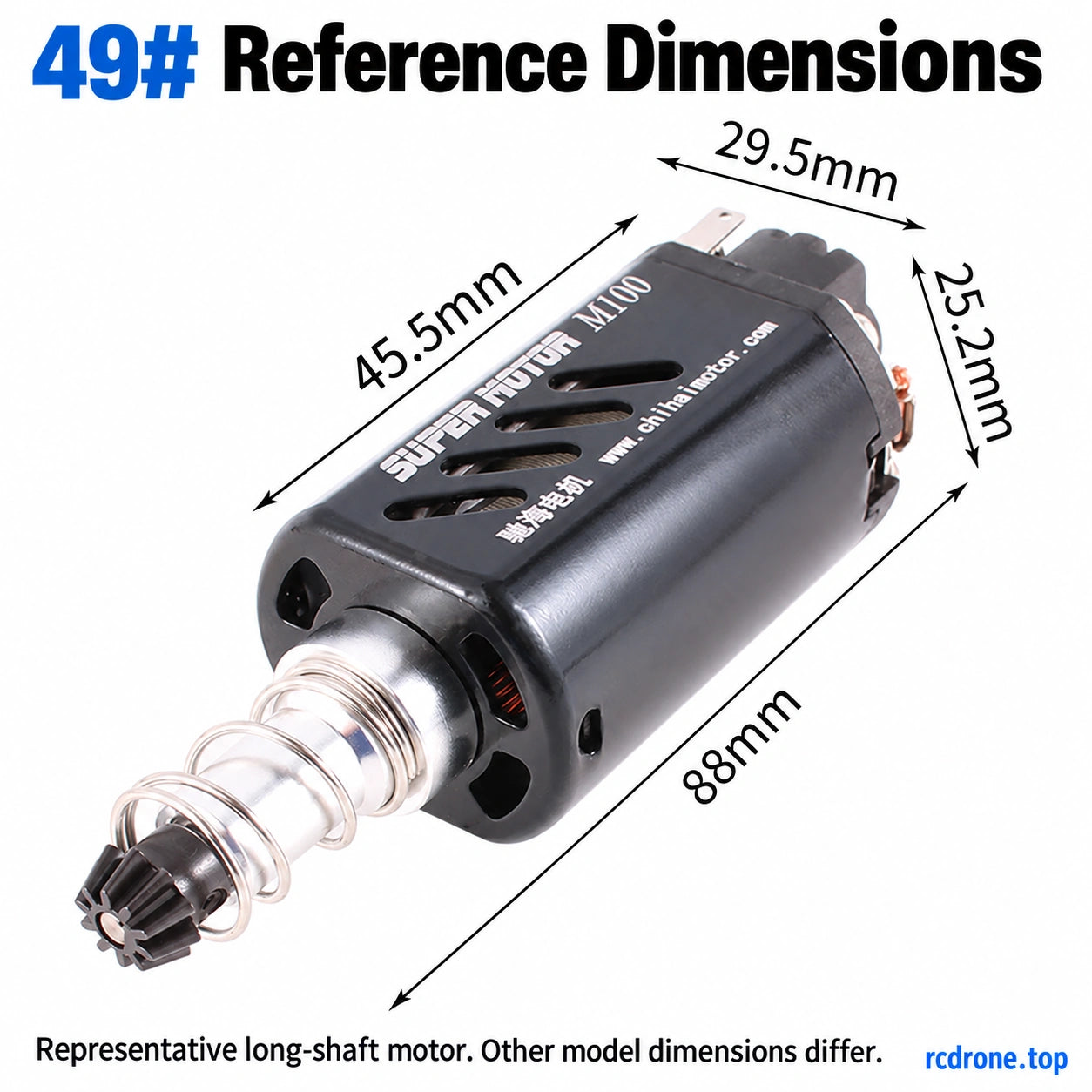

La référence 49# / CHF-480SA-11340 mesure 29.5 ×25.2 ×88 mm et pèse environ138 g. D'autres modèles diffèrent. La vitesse du moteur 61# n'est pas confirmée ici ; vérifiez sa spécification électrique exacte avant de sélectionner un point de fonctionnement.

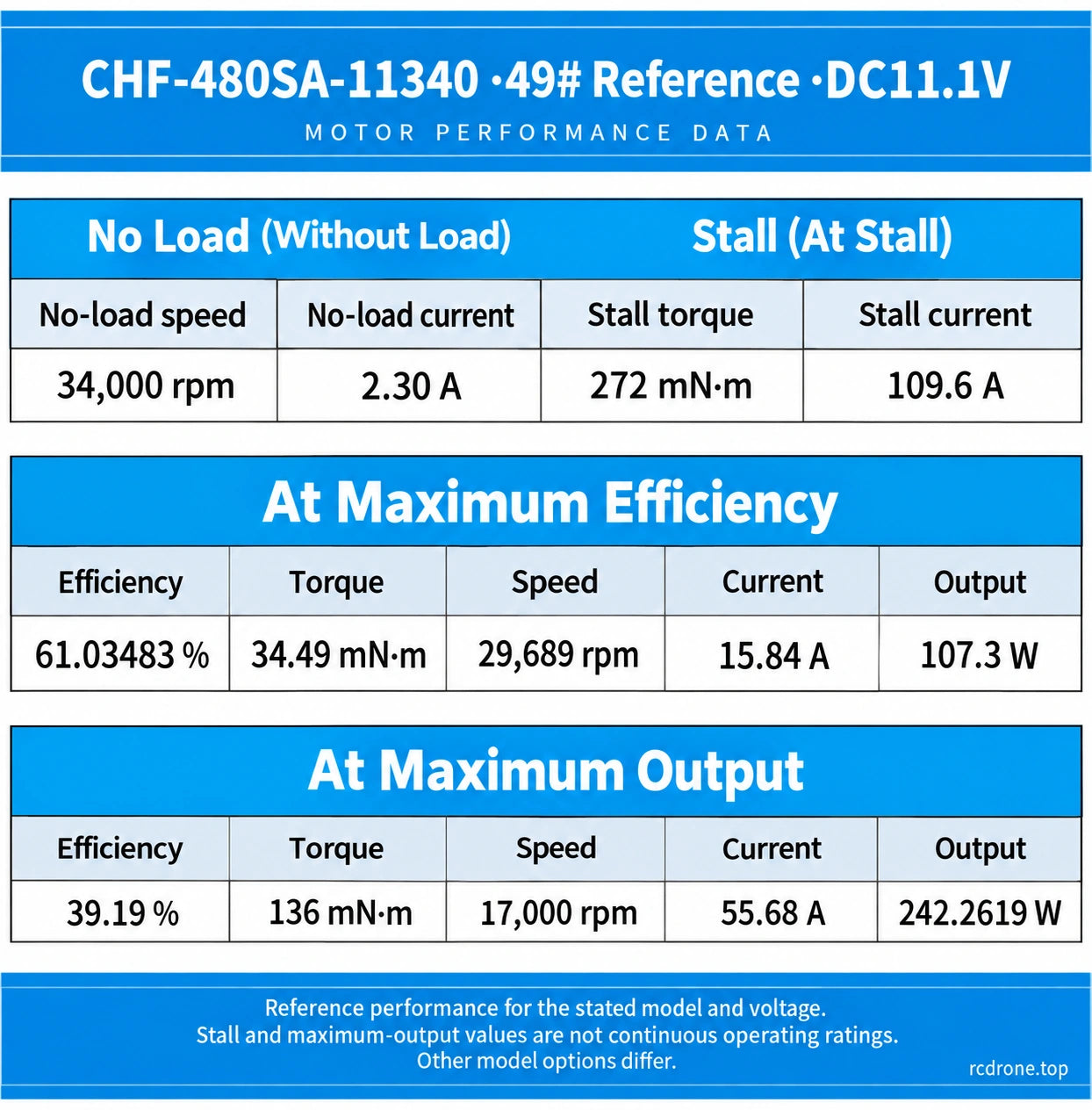

Références de performance électrique

49# / CHF-480SA-11340 à 11.1 V

Conditions de fonctionnement	Vitesse	Courant	Couple	Sortie / efficacité
Sans charge	34,000 tr/min	2.30 A	—	—
Blocage	0 tr/min	109.6 A	272 mN·m	Pas un point de fonctionnement continu
Efficacité maximale	29,689 tr/min	15.84 A	34.49 mN·m	107.3 W /61.03483%
Sortie maximale	17 000 tr/min	55,68 A	136 mN·m	242,2619 W /39,19%

Références de modèle supplémentaires à 11,1 V

Modèle	Vitesse à vide (tr/min)	Courant à vide	Couple de blocage	Courant de blocage
102#	32000	2,80 A	232 mN·m	69,2 A
109#	31000	2,8 A	5134,3 gf·cm	167,371 A
110#	35000	3,0 A	247,45 mN·m	89.67 A
111#	35000	3.0 A	247.45 mN·m	89.67 A
112#	31000	2.8 A	5134.3 gf·cm	167.371 A
113#	32000	2.80 A	232 mN·m	69.2 A
115#	34000	3.50 A	462 mN·m	152 A

Le couple de blocage et le courant décrivent une condition de rotor bloqué, et non un fonctionnement continu. Les valeurs de sortie maximale et d'efficacité maximale se réfèrent à différents points de fonctionnement. Utilisez une alimentation, un câblage et un chemin de commutation adaptés au moteur et à la charge sélectionnés ; évitez le blocage.

Installation et Connexion

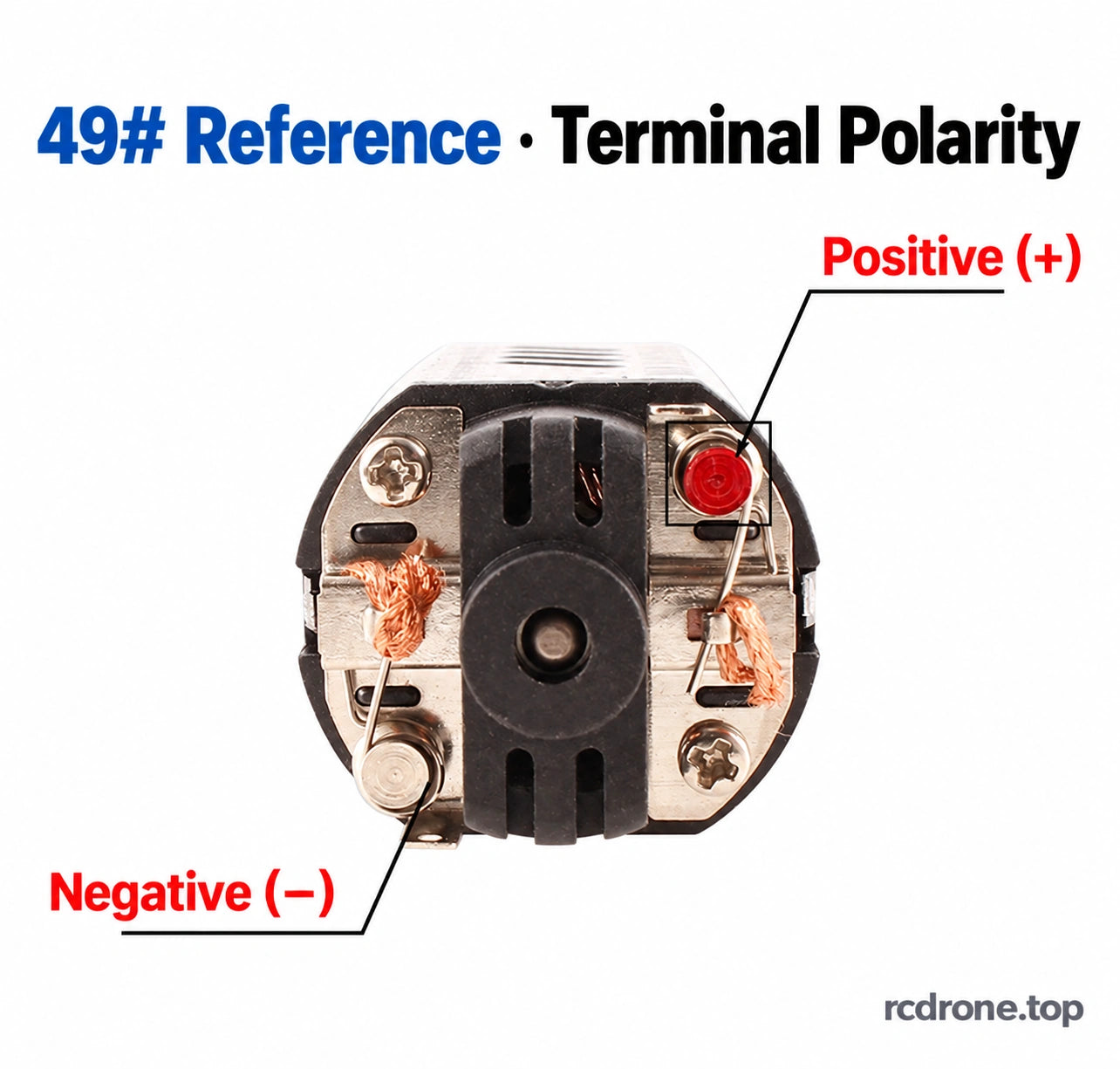

Confirmez la projection de l'arbre, l'engagement du pignon, le contour du moteur et le dégagement des bornes avant l'installation. Utilisez des connexions à bornes en forme de spade de 2,8 mm là où spécifié ; évitez de souder directement aux bornes du moteur. La vue des bornes illustrée49# identifie la borne marquée en rouge comme positive et la borne opposée comme négative. Vérifiez le moteur sélectionné avant la connexion.

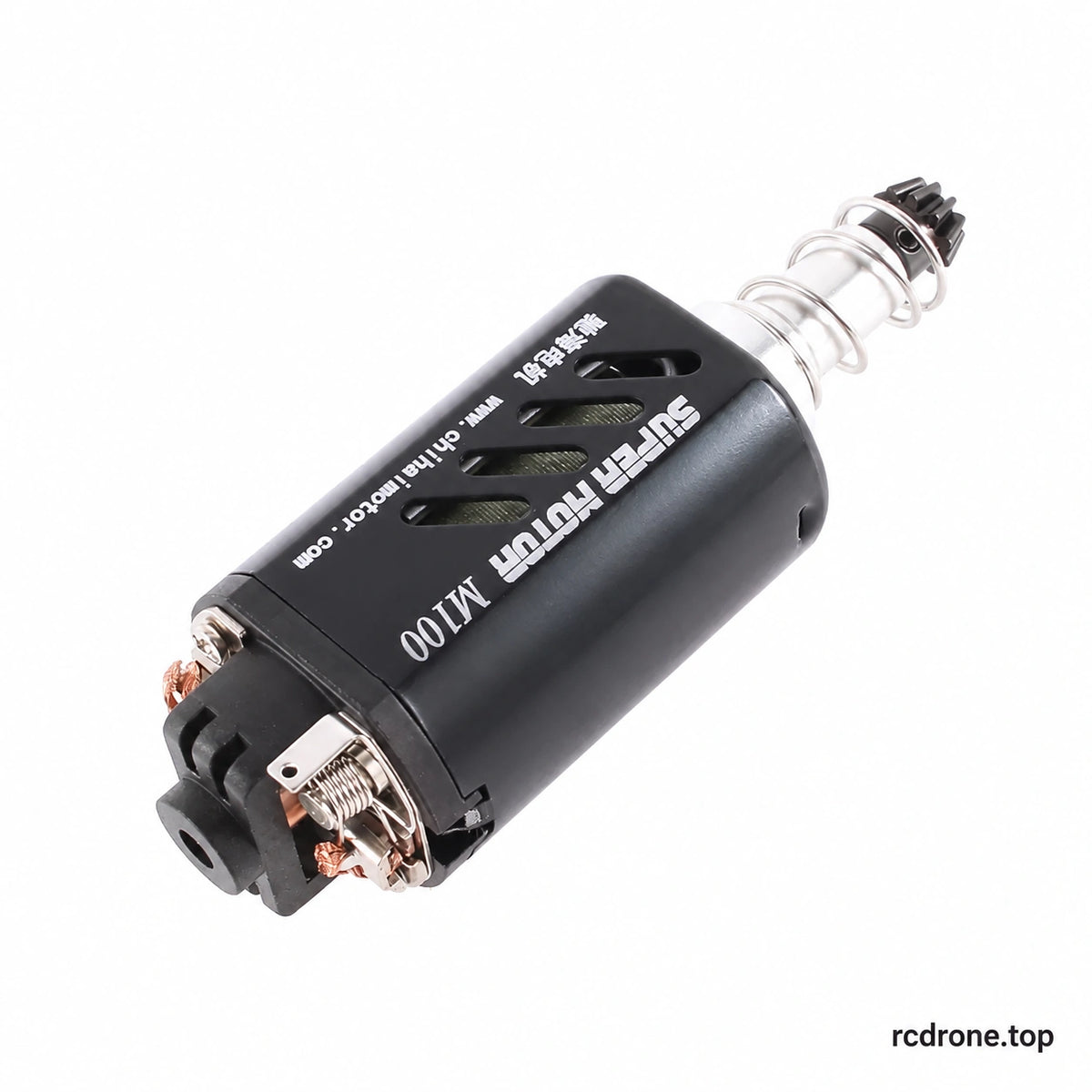

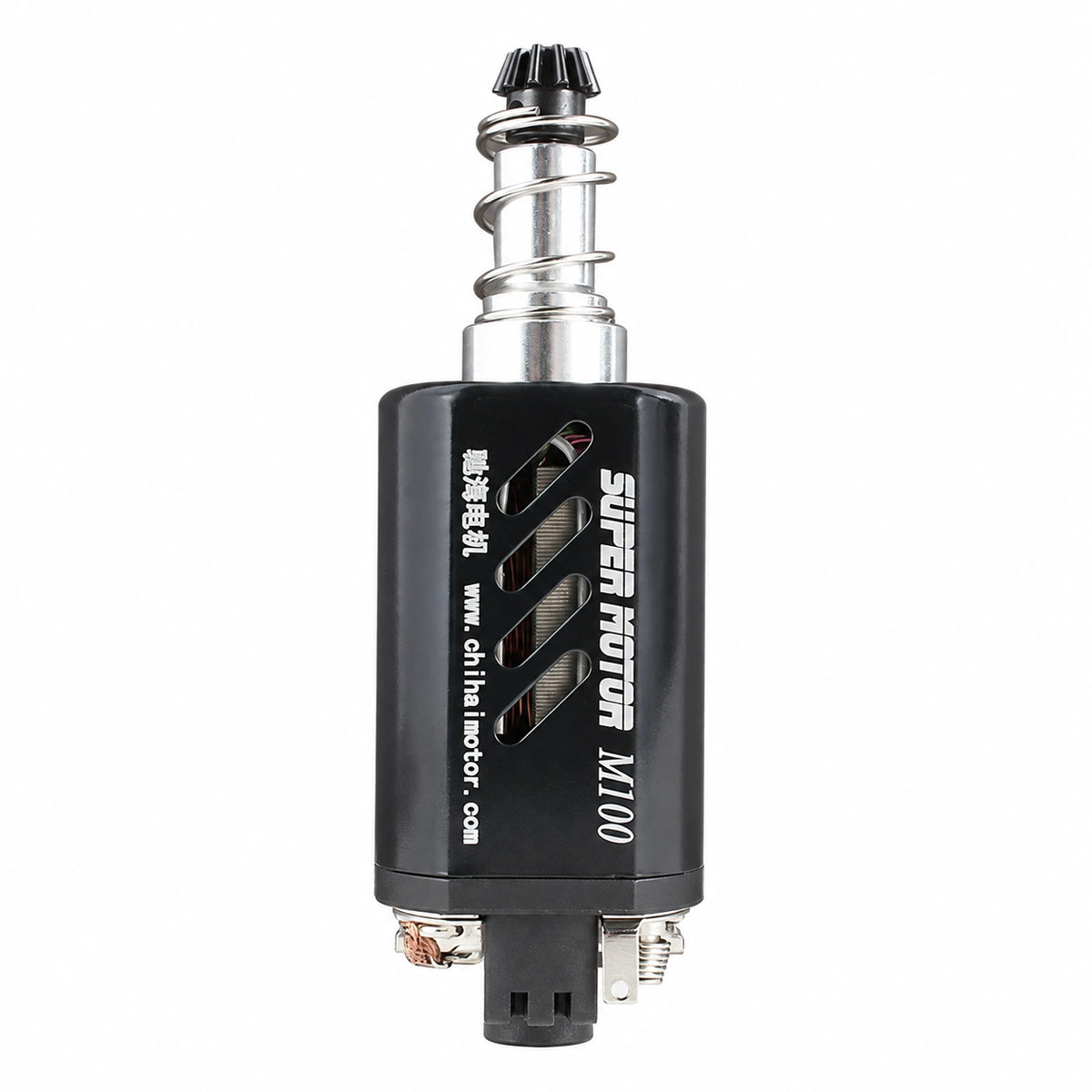

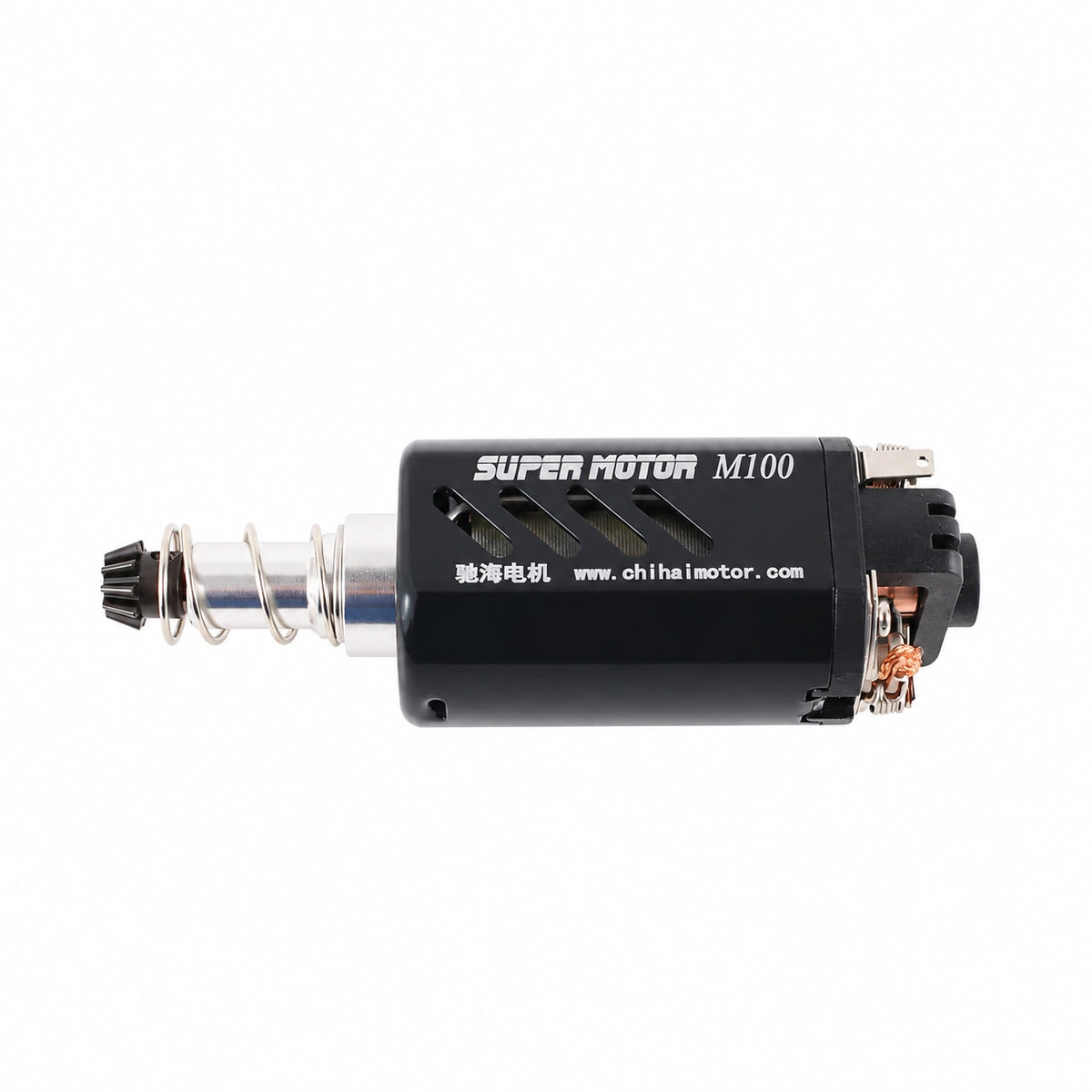

Le moteur de référence comprend un manchon d'arbre, un ressort et un pignon comme photographié. Le capuchon de fin exact, les ouvertures du boîtier, l'arbre et le pignon varient selon l'option numérotée. Ne déduisez pas que chaque variante a le même matériau de ventilation ou d'aimant.

Guide de Configuration

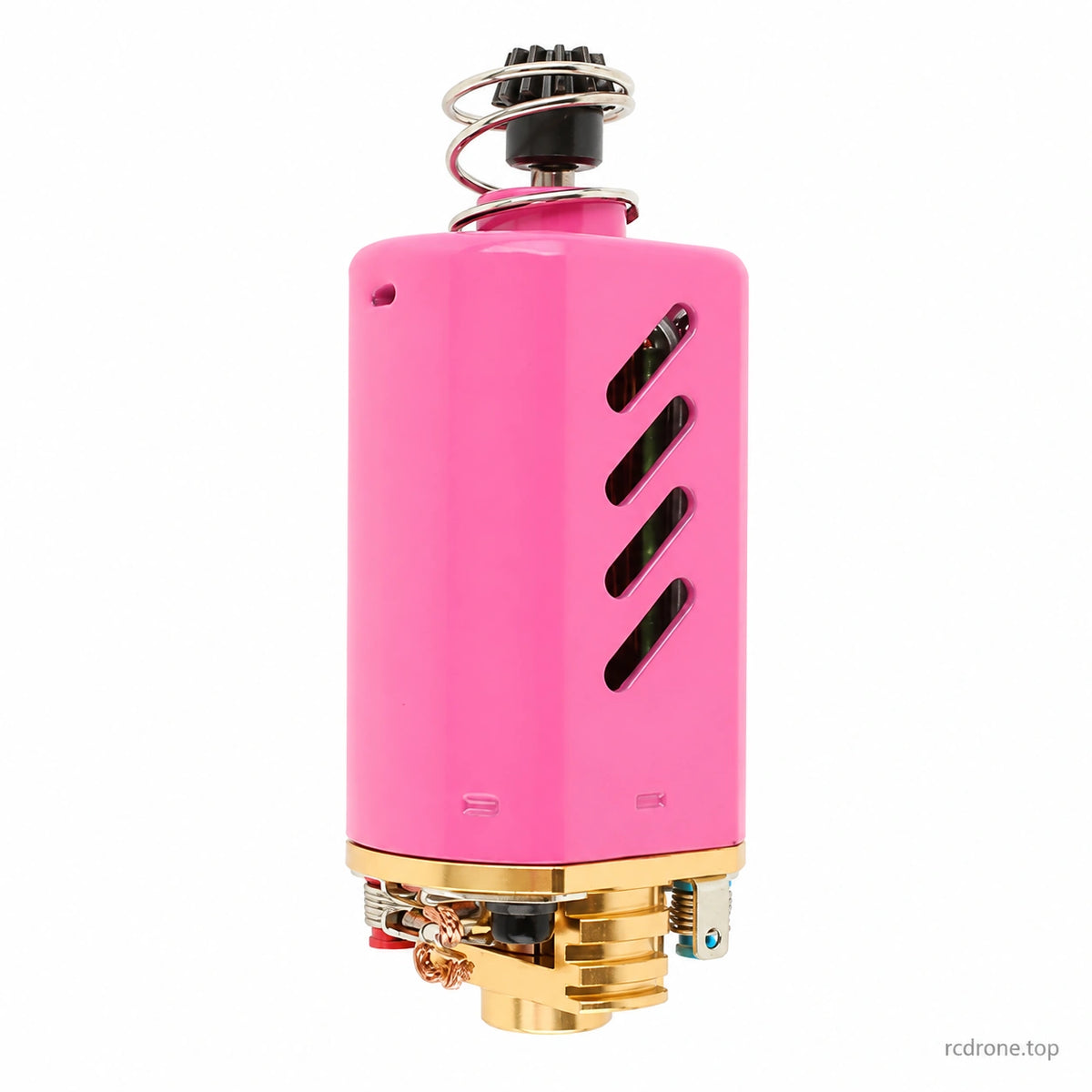

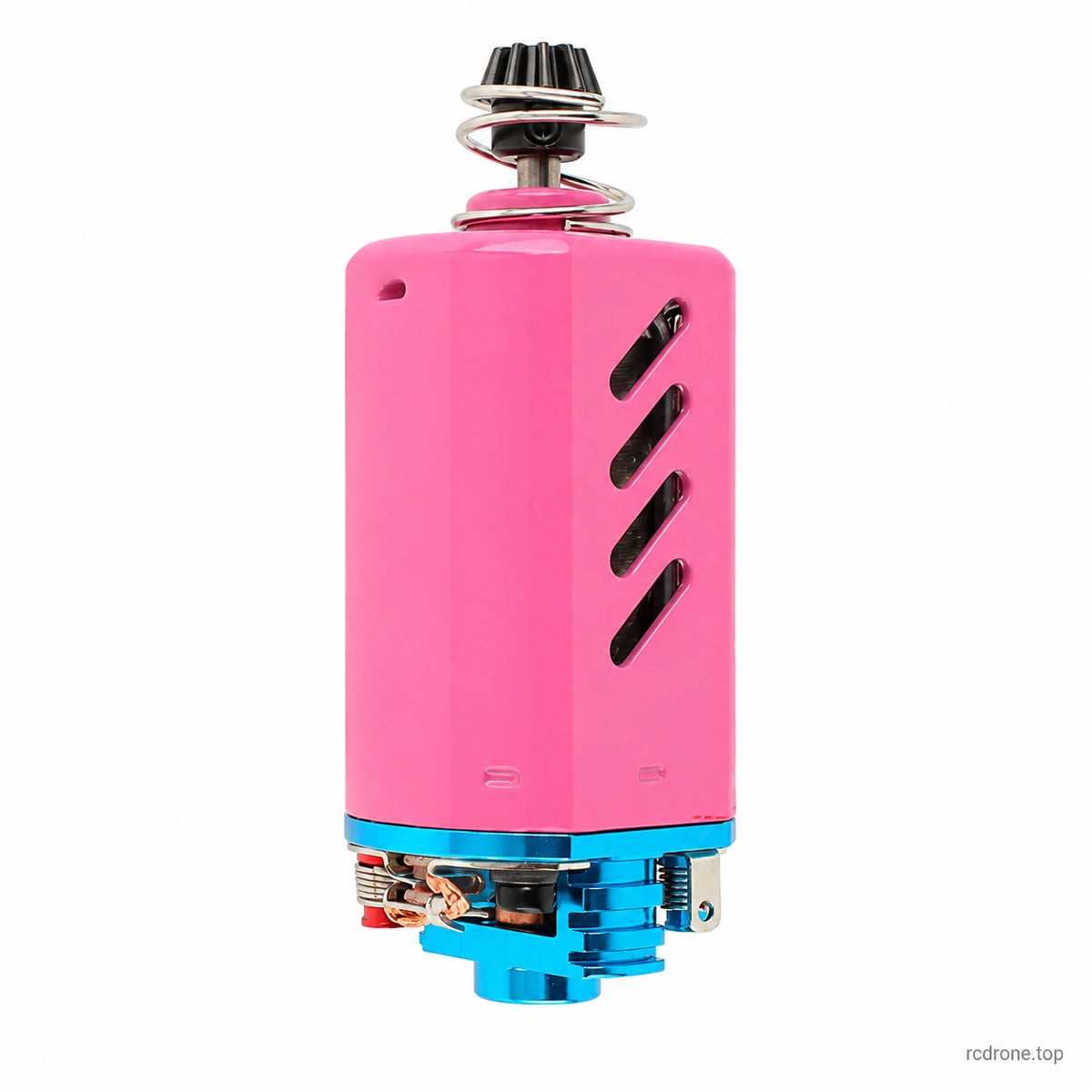

Sélectionnez un moteur par son numéro de modèle exact, ses dimensions d'arbre et sa tension de fonctionnement. Les références à arbre court102#,109# et110# ont une projection d'arbre de 15,5 mm et une longueur totale de 74 mm. Les références à arbre long ont généralement une projection de 30,5 mm et une longueur totale de 88 mm ;115# a une longueur totale de 88,5 mm.Confirmez l'adéquation par rapport au mécanisme prévu plutôt que de vous fier uniquement au nom de taille 480.

Applications

Pour les mécanismes de loisir et de modèle compatibles nécessitant un moteur à balais haute vitesse au format 480. Assurez-vous que l'adéquation mécanique, l'alimentation, le système de commutation et la charge du moteur choisi correspondent. Aucune compatibilité particulière avec un réducteur, un contrôleur, une batterie ou d'autres équipements n'est garantie par le nom du format.

Ce qui est inclus

Option sélectionnée	Contenu
Option de moteur numérotée	1 × moteur sélectionné avec la configuration arbre/pignon/spring montrée dans sa photo d'option correspondante

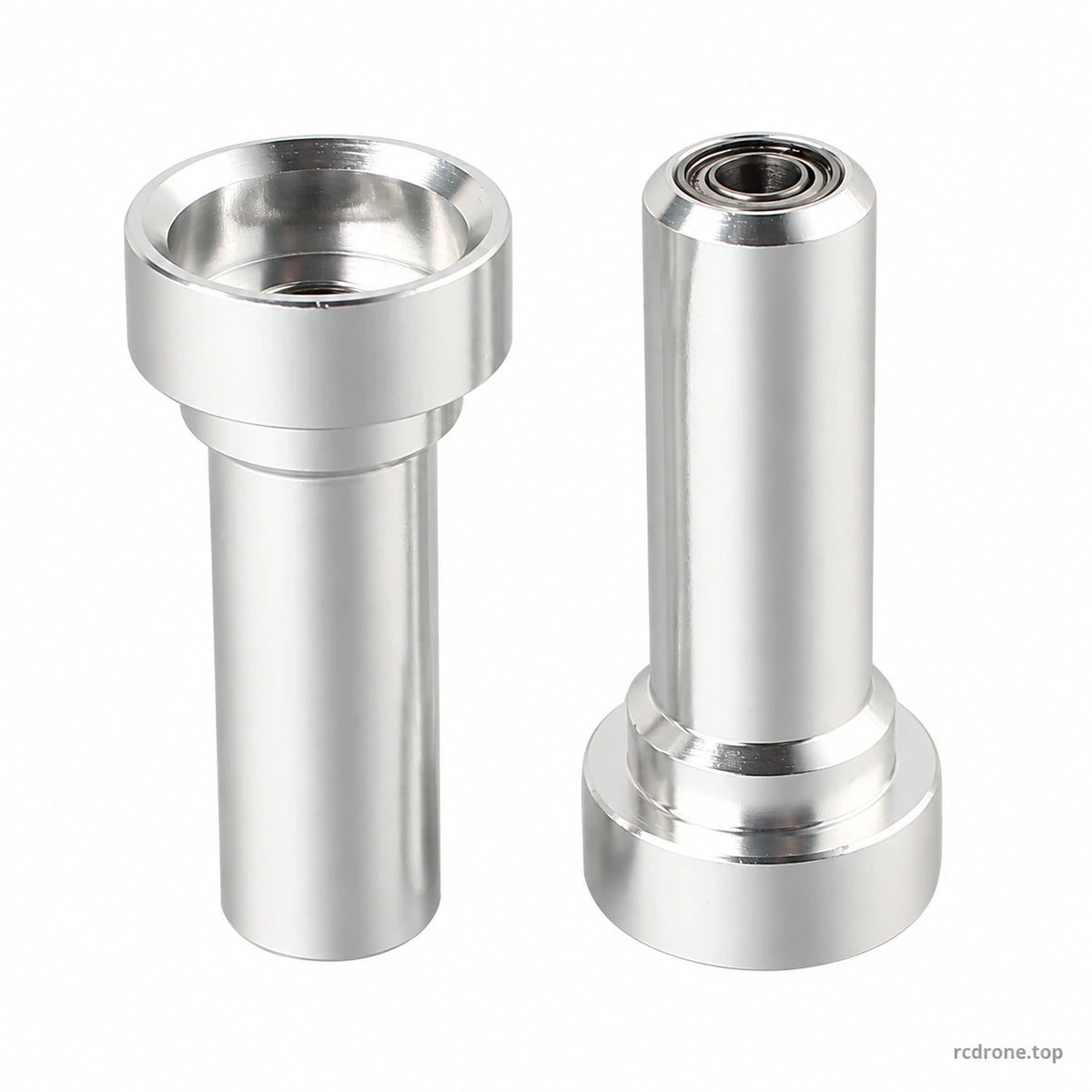

Manchon d'arbre 480, 32,5 mm de long (2 pièces)	2 × manchons d'arbre ; pas de moteur

Les alimentations, batteries, contrôleurs et fils de connexion ne sont pas inclus.Les photos des accessoires peuvent montrer deux vues du même design de manchon ; la quantité d'accessoires sélectionnée est de deux pièces.

FAQ

L'option arbre-manchon inclut-elle un moteur ?

Non. Il s'agit uniquement d'un pack d'accessoires arbre-manchon en deux pièces.

Tous les moteurs 480 ont-ils la même taille et la même longueur d'arbre ?

Non. Cette annonce inclut des modèles à arbre court et long. Comparez les dimensions spécifiques au modèle avant de commander.

Les chiffres de performance 49# s'appliquent-ils aux autres moteurs ?

Non. Ils s'appliquent à la référence CHF-480SA-11340 à 11,1 V. Les autres modèles ont des références d'enroulement et de performance séparées.

Puis-je utiliser le couple de blocage comme une évaluation de charge continue ?

Non. Un moteur bloqué peut tirer un courant très élevé. Sélectionnez et faites fonctionner le moteur en utilisant un point de fonctionnement approprié.
