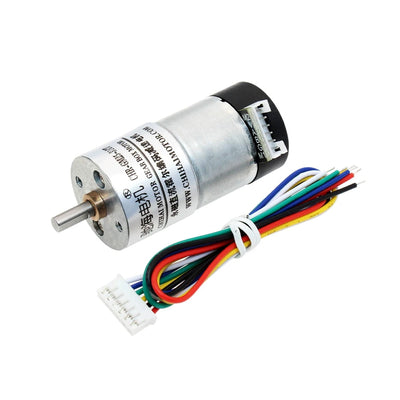

Moteur à engrenages DC sans noyau CHIHAI CHF-GM12-1215R, 3V 6V ou 12V

Moteur à engrenages DC sans noyau CHIHAI CHF-GM12-1215R, 3V 6V ou 12V

CHIHAI MOTOR

Prix ​​régulier $27.00 USD
Prix ​​régulier Prix ​​de vente $27.00 USD
Vente Épuisé
Taxes incluses. Expédition calculé lors du paiement.
Paquet
Tension
Rapport de transmission et arbre
Afficher tous les détails

Aperçu

Le CHIHAI MOTOR CHF-GM12-1215R est un moteur à courant continu sans noyau miniature avec un réducteur en métal et un arbre en forme de D de 3 mm. Choisissez un enroulement de 3V, 6V ou 12V, un package moteur seul ou avec contrôleur PWM, et la combinaison disponible de rapport de réduction et de projection d'arbre de 4,4 mm ou 10 mm.

Caractéristiques

  • Moteur sans noyau à aimant permanent avec enroulement en cuivre.
  • Engrenages de réduction en métal dans un réducteur compact de 12 mm.
  • Rotation DC réversible et sortie D-plate pour un couplage sécurisé.
  • Contrôleur de vitesse PWM optionnel dans le package sélectionné.

Spécifications

Article Spécification
Modèle CHF-GM12-1215R moteur à courant continu sans balais
Moteur et réducteur Moteur sans balais à aimant permanent, enroulement en cuivre et réducteurs en métal
Alimentation sélectionnée Enroulement DC 3V, 6V ou 12V ; correspond à l'option sélectionnée
Référence du corps Largeur du réducteur de 12 mm ; longueur totale du corps de 24,2 mm hors arbre de sortie
Dessin du boîtier du moteur Longueur de 15,2 +/-0,3 mm ; diamètre maximum de 12,1 mm
Arbre de sortie Arbre D de 3 mm de diamètre ; 2,5 mm entre les plans
Choix de projection 4.4 mm ou 10 mm dans les combinaisons disponibles réelles
Dessin de montage Appels séparés 2-M1.4 et 2-M1.6 ; suivre l'orientation du dessin correspondant
Masse nette du moteur Environ 10,5 g
Direction Réversible avec polarité/contrôle DC approprié

Guide de sélection

Le sélecteur de rapport de réduction et d'arbre combine deux choix mécaniques tout en gardant l'emballage et la tension séparés. Seules les combinaisons listées sont proposées. La photographie de l'emballage est partagée entre ses variantes de bobinage, de rapport et de longueur d'arbre ; confirmez la projection de l'arbre sélectionné dans la valeur d'option.

Performance par tension de bobinage

Les tableaux s'appliquent à la version de moteur nommée et au rapport. La colonne 210:1 est une référence de famille, pas une option achetable ici. Les valeurs à vide, nominales et de blocage décrivent différentes conditions.Le couple maximal momentané est une limite et ne doit pas être considéré comme une sortie continue.

12V

Référence de puissance maximale 1,3 W ; courant à vide ≤40 mA ; courant de blocage ≤0,75 A.

Ratio Tr/min à vide kgf·cm nominal Tr/min nominal Courant nominal A max Couple de blocage / momentané kgf·cm
10:1 2150 0.1 1200 0.3 0.2
20:1 1050 0.2 600 0.3 0.4
30:1 720 0.3 400 0.3 0.6
50:1 430 0.5 240 0.3 1.0
100:1 215 1 120 0.3 2.0
150:1 140 1.5 80 0.3 Max3.0
210:1 100 2 57 0.3 Max3.0
298:1 72 2 50 0.25 Max3.0
380:1 56 2 45 0.2 Max3.0

6V

Référence de puissance maximale 0,35 W ; courant à vide ≤30 mA ; courant de blocage ≤0,45 A.

Ratio Tr/min à vide kgf·cm nominal Tr/min nominal Courant nominal A max Couple de blocage / couple momentané kgf·cm
10:1 1050 0,05 600 0,16 0,1
20:1 530 0,1 300 0,16 0,2
30:1 360 0,15 200 0,16 0,3
50:1 210 0.25 120 0.16 0.5
100:1 107 0.5 60 0.16 1.0
150:1 70 0.7 40 0.16 1.5
210:1 50 1 28 0.16 2.0
298:1 36 1.4 20 0.16 3.0
380:1 28 2 15 0.16 3.0

3V

Référence de puissance maximale 0.65 W; courant à vide ≤70 mA; courant de blocage ≤1.6 A.

Ratio Vitesse à vide en tr/min kgf·cm nominal Vitesse nominale en tr/min Courant nominal A max Couple de blocage / couple momentané kgf·cm
10:1 1750 0.07 870 0.75 0.2
20:1 870 0.14 430 0.75 0.3
30:1 580 0.2 290 0.75 0.5
50:1 350 0.45 174 0.75 0.7
100:1 175 0.7 87 0.75 1.4
150:1 115 1 58 0.75 Max3.0
210:1 83 1.4 40 0.75 Max3.0
298:1 58 2 29 0.75 Max3.0
380:1 46 2.5 23 0.75 Max3.0

Installation et Contrôle

Utilisez une alimentation DC régulée adaptée à l'enroulement sélectionné.Évitez de vous approcher des engrenages en mouvement et de l'arbre de sortie, et confirmez le filetage de montage, l'ajustement de l'arbre et les jeux avant l'assemblage. Inversez la polarité uniquement là où le circuit de contrôle connecté le permet. Évitez la surcharge, le blocage prolongé et la contrainte sur la sortie du réducteur.

La carte PWM optionnelle est un accessoire de contrôle de vitesse, pas un capteur de rétroaction ou un contrôleur de position en boucle fermée. Faites correspondre sa capacité réelle en tension d'entrée et en courant au moteur sélectionné et à la charge de fonctionnement avant le câblage. Les valeurs de courant de blocage du moteur ne déterminent pas la classification d'un contrôleur. Aucun des deux colis n'inclut une alimentation électrique.

Applications

Pour des mécanismes de rotation de caméra compacts, de petites plateformes de positionnement, des mécanismes de perche à selfie motorisés et des fonctions de conduite de robot miniature dans les limites de puissance du moteur sélectionné. Utilisez des contrôles et des supports externes appropriés pour la charge prévue.

Ce qui est inclus

Un moteur à courant sans noyau sélectionné.Le package Moteur + Contrôleur PWM comprend également une petite carte de contrôle PWM. L'alimentation, le support de montage, le couplage d'arbre, la plateforme de caméra complète et le robot ne sont pas inclus.

FAQ

Un enroulement couvre-t-il tous les trois tableaux de tension ?

Non. Choisissez la version du moteur pour son alimentation nommée 3V, 6V ou 12V ; les tableaux de performance s'appliquent séparément à ces versions.

Le rapport 210:1 est-il disponible ?

Il est montré uniquement comme référence de performance familiale. Achetez uniquement les combinaisons de rapport et d'arbre listées dans le sélecteur.

Pourquoi différentes options d'arbre partagent-elles une photo ?

Le package utilise une photographie de référence partagée. La projection sélectionnée de 4,4 mm ou 10 mm est spécifiée dans la valeur de l'option.

Détails Visuels

GM12-1215R - dimensions in mm
GM12-1215R - dimensions en mm
12V winding - performance by ratio
Enroulement 12V - performance par rapport
6V winding - performance by ratio
Enroulement 6V - performance par rapport
3V winding - performance by ratio
Enroulement 3V - performance par rapport
Metal gearbox and coreless motor
Boîte de vitesses en métal et moteur sans noyau
Package and PWM control guide
Guide d'emballage et de contrôle PWM
