MOTEUR À ENGRENAGES DC CHIHAI MOTOR CHR-GM25-BK370, 6V/12V

MOTEUR À ENGRENAGES DC CHIHAI MOTOR CHR-GM25-BK370, 6V/12V

CHIHAI MOTOR

Prix ​​régulier $17.51 USD
Prix ​​régulier Prix ​​de vente $17.51 USD
Vente Épuisé
Taxes incluses. Expédition calculé lors du paiement.
Paquet
Ratio de réduction
Tension
Afficher tous les détails

Aperçu

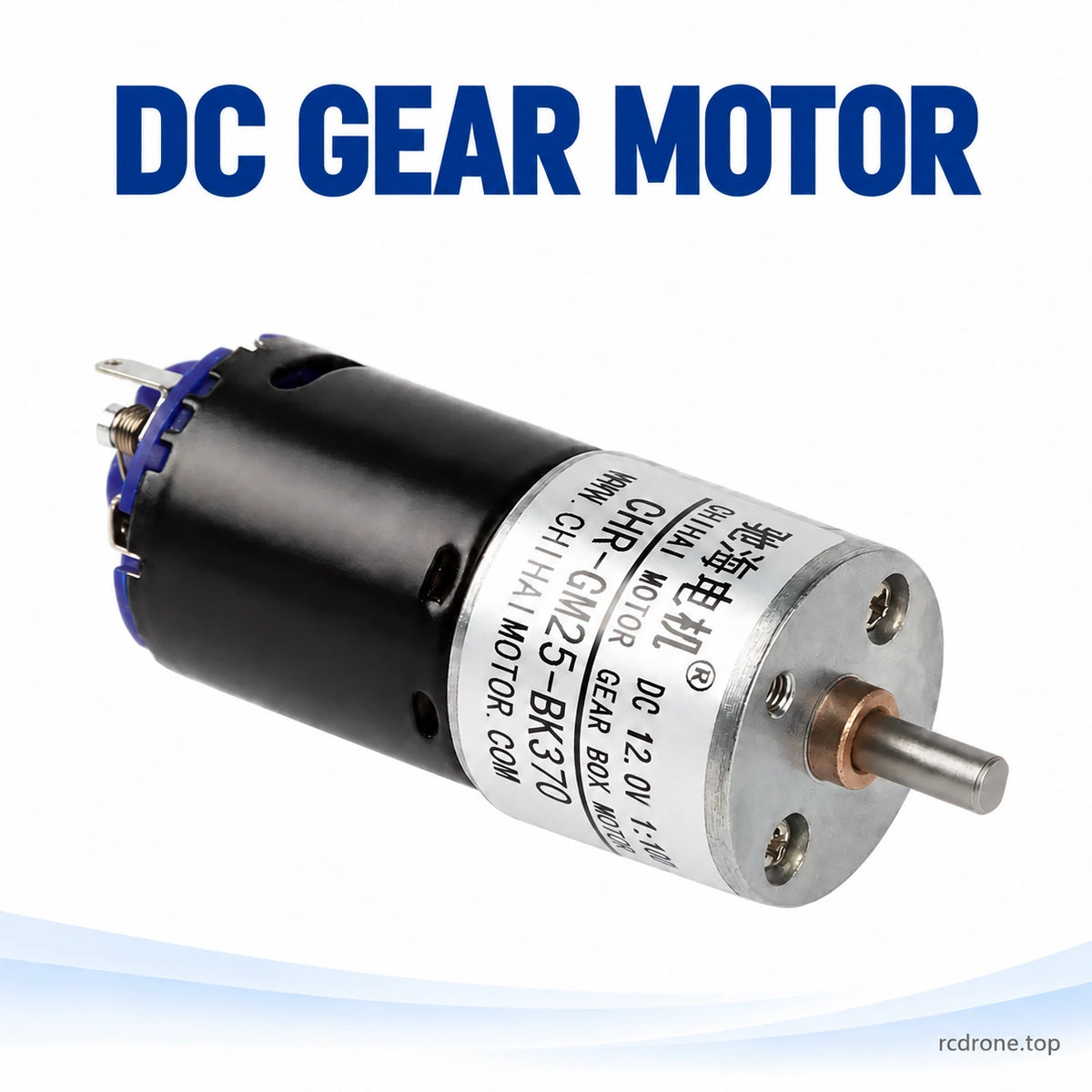

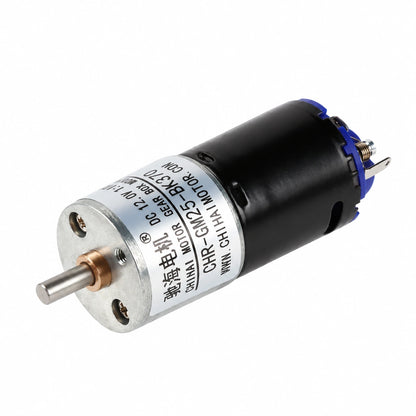

Le CHIHAI MOTOR CHR-GM25-BK370 combine un moteur à courant continu à balais à aimant permanent avec un réducteur en métal. Sélectionnez l'enroulement 6V ou 12V, le rapport de réduction nominal et le moteur, le support, la paire de fils ou le kit de roues. Ce moteur à courant continu est adapté aux petits robots compatibles, aux voitures de course modèles, aux camions et aux mécanismes d'entraînement.

Caractéristiques

  • Réducteurs entièrement en métal et balais en carbone prolongés remplaçables.

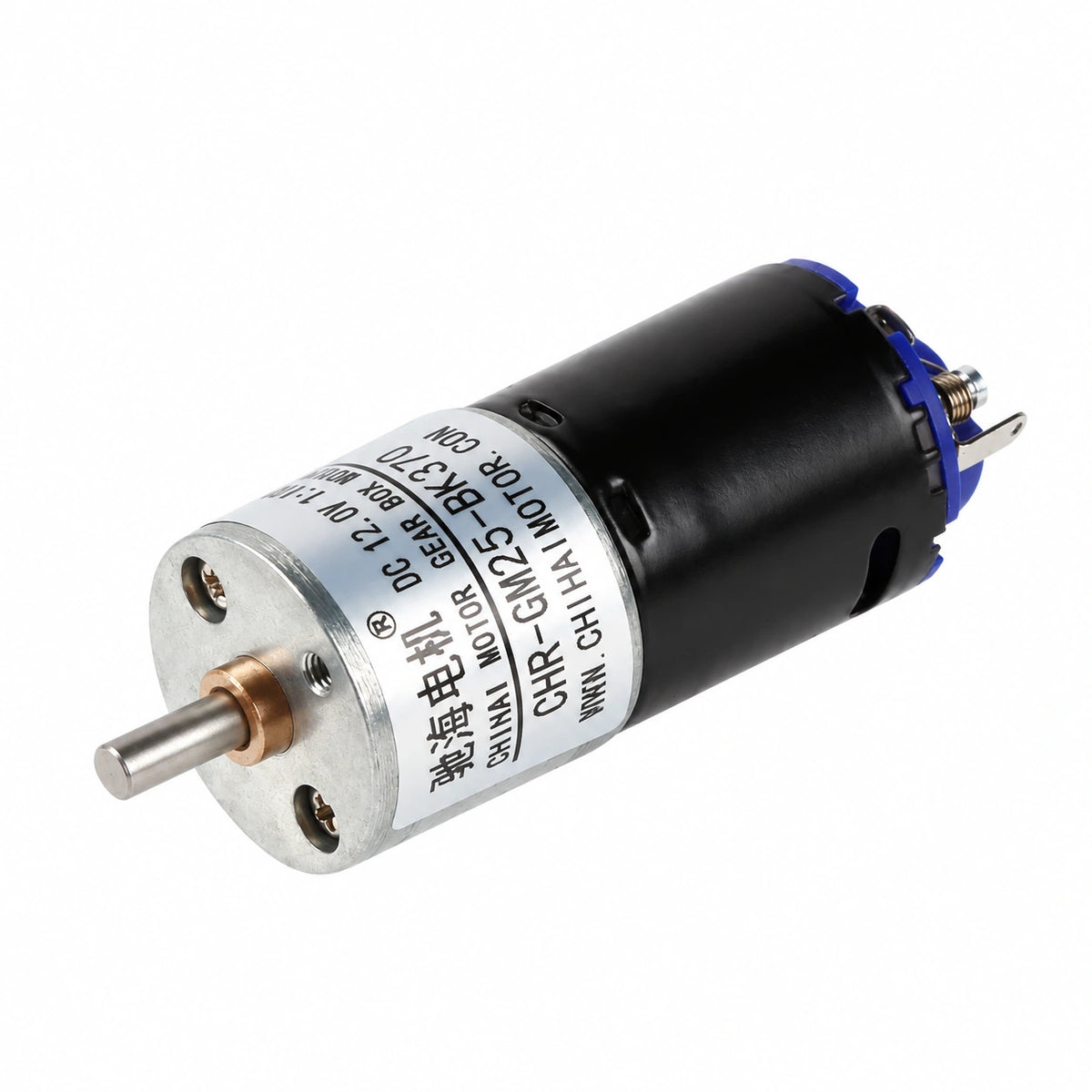

  • Arbre de sortie en forme de D de 4 mm avec une référence de projection de 12 mm.
  • Construction à courant continu à balais réversible.
  • Les paquets de moteur uniquement et d'accessoires conservent des contenus distincts.

Spécifications

Spécification Valeur / portée
Modèle MOTEUR CHIHAI CHR-GM25-BK370 moteur à courant continu à balais à courant permanent avec boîtier noir
Enroulements sélectionnables 6V DC ou 12V DC ; correspondre à l'enroulement sélectionné
Rapports nominaux sélectionnés 4.4:1,10:1,15:1,20:1,34:1,45:1,57:1,75:1,100:1
Construction des engrenages Engrenages de réduction entièrement en métal
Construction des balais Balais en carbone remplaçables et prolongés
Diamètre du corps Référence de réducteur de 25 mm ; référence de moteur arrière de 24,4 mm
Arbre de sortie Arbre D de 4 mm ; 3.5 mm référence plate; 12 mm projection; 8 mm référence de longueur plate

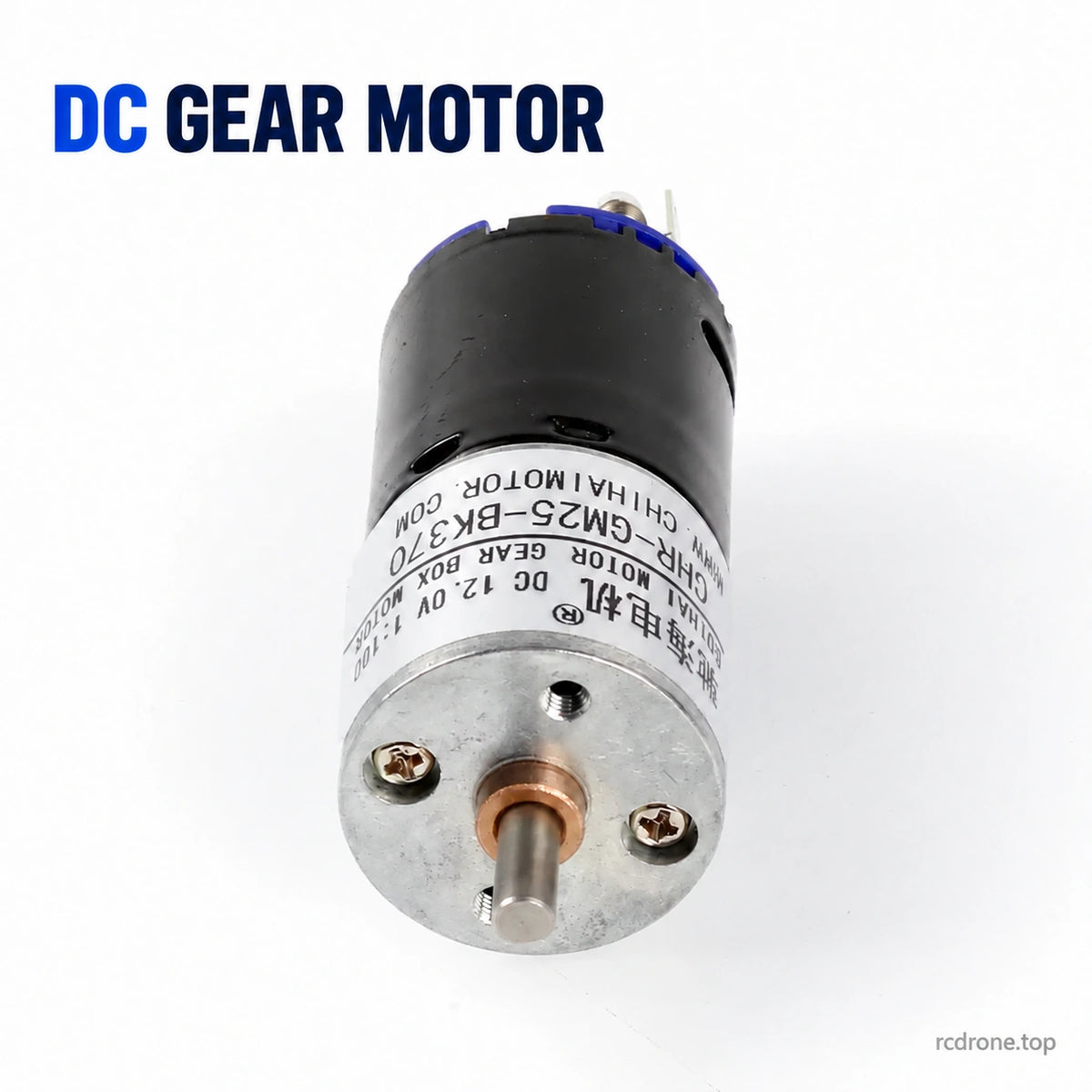

Montage avant Deux trous filetés M3 sur la référence de dessin de 17 mm
Autres références de dessin 7 mm enregistrement avant; 2,5 mm marche avant; 29,3 mm boîtier de moteur; 7,5 mm référence de capuchon arrière; 8 mm enregistrement arrière
Longueur de boîte de vitesses L Référence de série 19–29 mm; voir tableau des rapports
Poids du moteur Environ 85–87 g, dépendant du rapport
Référence de longueur de corps de série 48.5–59 mm; vérifiez le dessin complet pour les tolérances de l'arbre et du capuchon arrière
Référence de capacité d'alimentation Alimentation CC compatible d'au moins 10A ; la tension doit correspondre au moteur sélectionné
Plafond de charge de la boîte de vitesses Maximum autorisé 8,0 kgf·cm (environ 0,8 N·m), pas un couple minimum ou un couple nominal continu

Performance par tension

Ce sont des tableaux de référence spécifiques à la tension. Le tableau de 6V utilise une entrée de moteur à 10000 tr/min et une référence de puissance maximale de 8W ; le tableau de 12V utilise 20000 tr/min et 26W. La puissance maximale est une référence de fonctionnement distincte, pas une sortie nominale continue à chaque rapport. Les vitesses à vide et nominales décrivent des charges différentes.

La version 15:1 sélectionnée n'a pas d'entrée de performance ou de longueur de boîte de vitesses correspondante dans ces tableaux. Ne substituez pas les données d'un autre rapport.Les colonnes 125:1,217:1 et 478:1 sont des références de série et ne sont pas des configurations sélectionnables ici. Un tiret dans la colonne de couple signifie qu'aucun couple nominal individuel n'est fourni ; la limite de la boîte de vitesses de 8,0 kgf·cm ne doit pas être considérée comme ce couple nominal.

Référence 6V

Courant à vide ≤320 mA.

Ratio nominal Tr/min à vide Couple nominal (kgf·cm) Couple nominal (N·m) Tr/min nominal Courant nominal (A) Courant de blocage (A) Longueur de la boîte de vitesses L (mm)
4.4:1 2250 0.3 0.03 1750 ≤1.4 ≤8.0 19
10:1 1000 0.60 0.06 790 ≤1.4 ≤8.0 19
20:1 490 1.2 0.12 390 ≤1.4 ≤8.0 19
34:1 280 2.0 0.20 230 ≤1.4 ≤8.0 21.5
45:1 220 2.7 0.27 175 ≤1.4 ≤8.0 24
57:1 175 3.5 0.34 135 ≤1.4 ≤8.0 24
75:1 130 4.5 0.44 100 ≤1.4 ≤8.0 26.5
100:1 100 6.0 0.59 80 ≤1.4 ≤8.0 26.5
125:1 80 — — 60 ≤1.4 ≤8.0 29
217:1 45 — — 37 ≤1.4 ≤8.0 29
478:1 20 — — 18 ≤1.4 ≤8.0 29

Référence 12V

Courant à vide ≤600 mA.

Ratio nominal Tr/min à vide Couple nominal(kgf·cm) Couple nominal(N·m) Tr/min nominal Courant nominal(A) Courant de blocage(A) Boîte de vitesses L(mm)
4.4:1 4500 0.5 0.05 3500 ≤2.7 ≤16.0 19
10:1 2000 1.1 0.10 1580 ≤2.7 ≤16.0 19
20:1 980 2.3 0.21 780 ≤2.7 ≤16.0 19
34:1 580 3.50 0.34 460 ≤2.7 ≤16.0 21.5
45:1 440 4.50 0.44 350 ≤2.7 ≤16.0 24
57:1 350 6.00 0.59 275 ≤2.7 ≤16.0 24
75:1 260 7.00 0.69 210 ≤2.7 ≤16.0 26.5
100:1 200 — — 160 ≤2.7 ≤16.0 26.5
125:1 160 — — 130 ≤2.7 ≤16.0 29
217:1 90 — — 75 ≤2.7 ≤16.0 29
478:1 40 — — 37 ≤2.7 ≤16.0 29

La charge maximale admissible du réducteur est de 8,0 kgf·cm (environ 0,8 N·m).La limite fusionnée s'applique à la place des chiffres de couple à haut ratio individuels dans les tableaux illustrés ; la dépasser peut endommager les engrenages. Ne jamais faire fonctionner en cas de blocage ou de surcharge. Les chiffres de courant de blocage décrivent une condition limite, pas un point de fonctionnement recommandé.

Montage et câblage

Vérifiez l'arbre de 4 mm, la platine de 3,5 mm, la projection de 12 mm, la longueur de platine de 8 mm et les deux trous de montage M3 par rapport au mécanisme. Utilisez le dessin complet pour tenir compte de la longueur du réducteur, du boîtier du moteur, du capuchon arrière et du jeu de l'arbre. Le dessin indique L = 19 mm pour 4,4:1, 10:1 et 20:1 ; 21,5 mm pour 34:1 ; 24 mm pour 45:1 et 57:1 ; 26,5 mm pour 75:1 et 100:1 ; 29 mm pour 125:1, 217:1 et 478:1 références de série. Aucune dimension n'est déduite pour 15:1.

Connectez une alimentation DC correspondant à l'enroulement de 6V ou 12V sélectionné. La recommandation d'alimentation de la série de moteurs est d'au moins 10A de capacité ; sélectionnez un commutateur, un câblage et une protection contre les surintensités appropriés pour les conditions de démarrage et de fonctionnement réelles.Inversez la polarité des bornes du moteur pour inverser la rotation. Testez avec des fils temporaires avant l'installation permanente et gardez la sortie dégagée d'obstructions.

Applications

Entraînements de petits robots compatibles, voitures de course à échelle, camions et ensembles d'entraînement mécaniques compacts. Sélectionnez le rapport de réduction en fonction de la vitesse requise et de la charge admissible. La vitesse de fonctionnement varie avec la charge ; réduire la tension d'alimentation peut également réduire le couple disponible.

Ce qui est inclus

Forfait sélectionné Contenu
Motor seulement 1 moteur

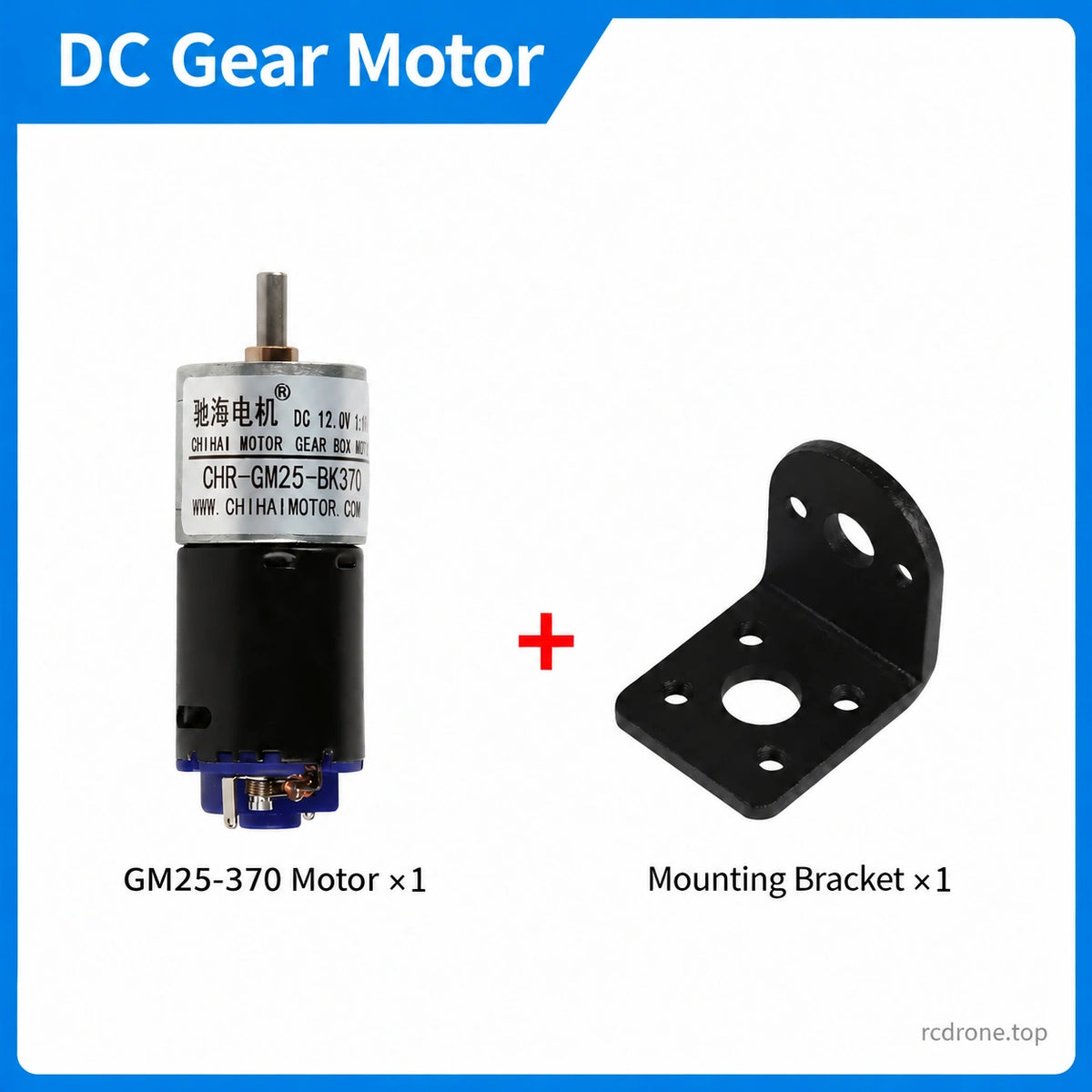

Moteur + Support de montage 1 moteur et 1 support de montage

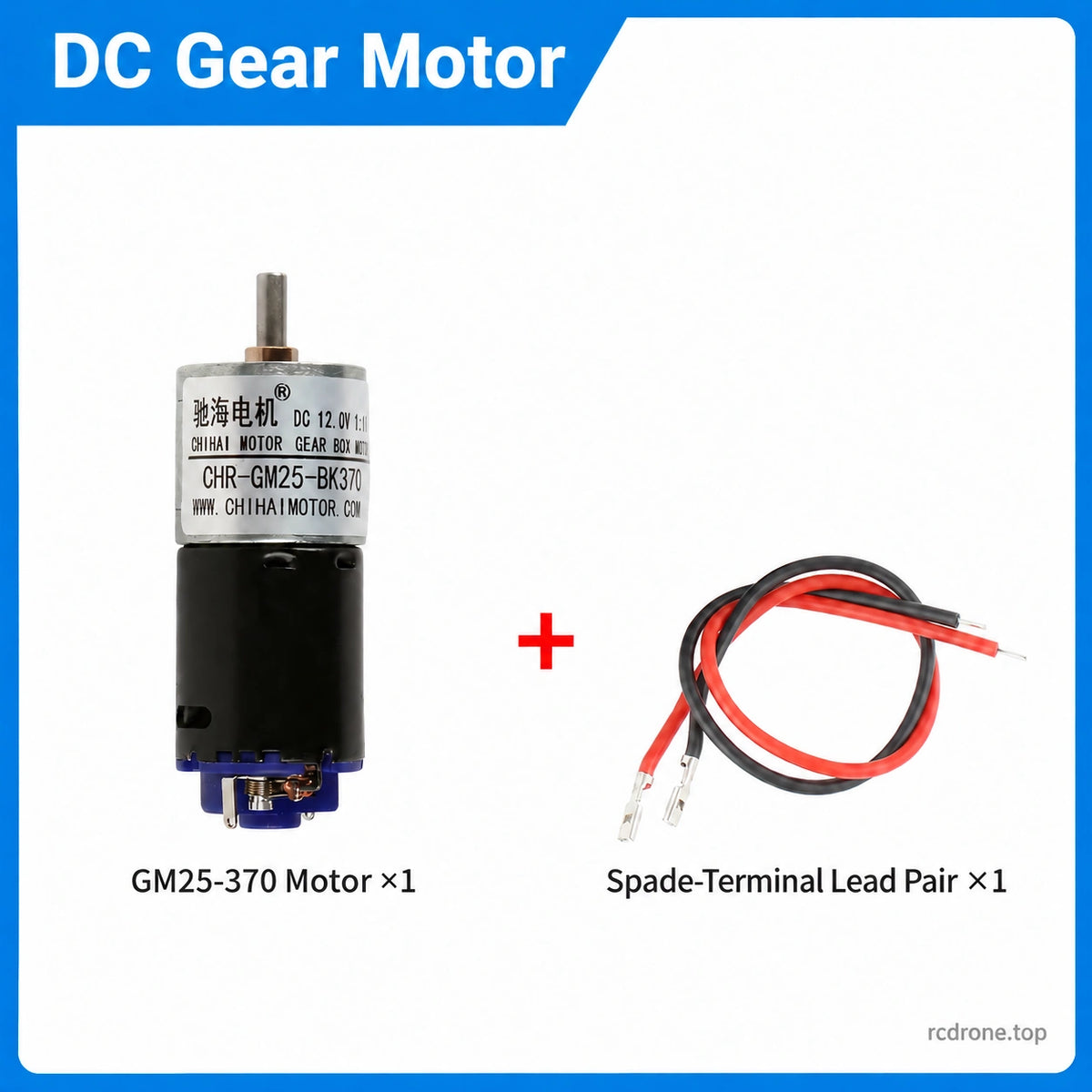

Moteur + Paire de fils à terminal à fourche 1 moteur et 1 paire de fils à terminal à fourche rouge/noir, 20 cm 20AWG référence

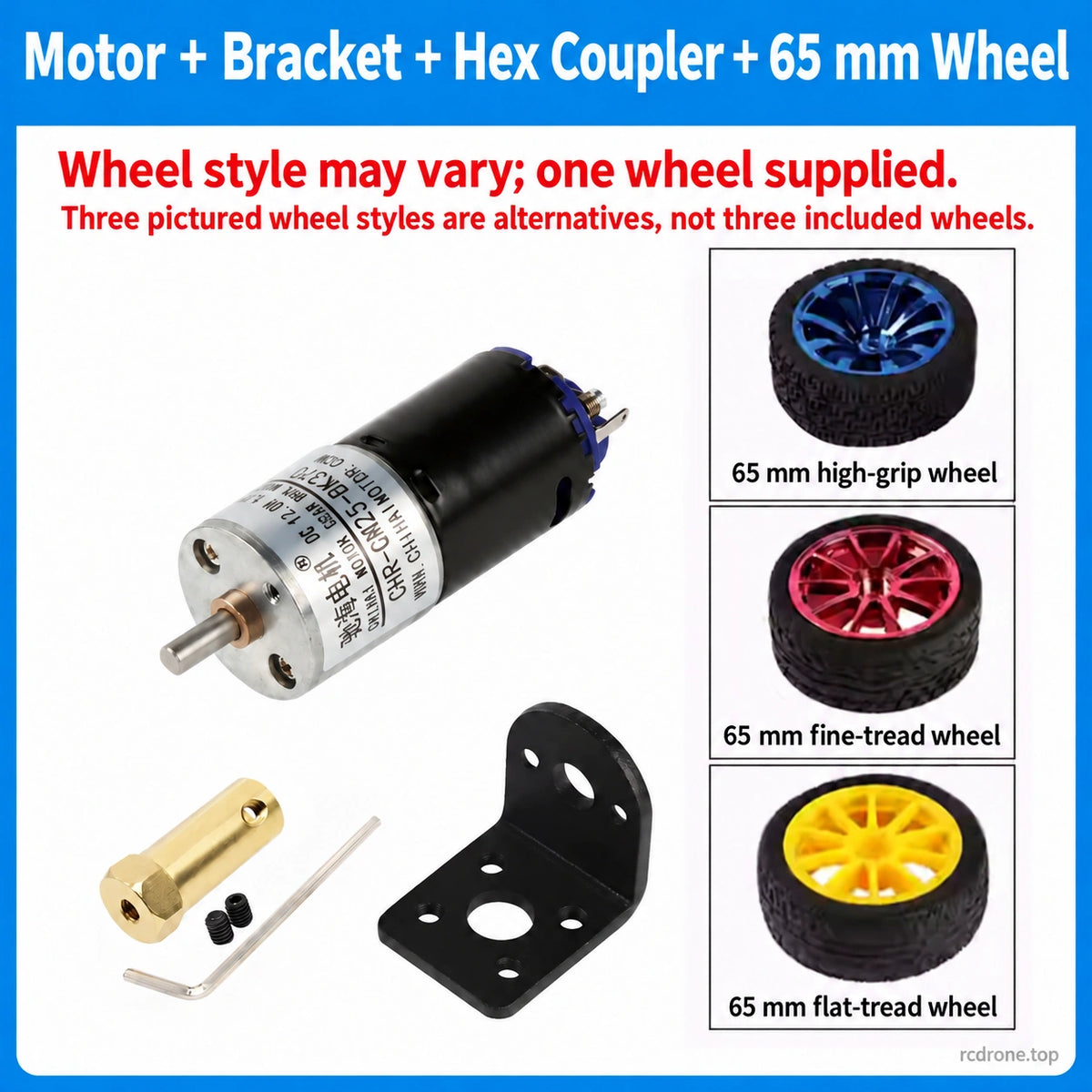

Moteur + Support + Accouplement hexagonal + Roue de 65 mm 1 moteur, 1 support de montage, 1 accouplement hexagonal avec le matériel de fixation montré et 1 roue de 65 mm ; le style de la roue peut varier

La photo du kit de roues montre trois styles de roues alternatifs, pas trois roues incluses. Une roue de 65 mm est fournie et son style peut varier.Une sélection uniquement de moteur n'inclut pas le support, le coupleur, la roue, les fils, l'alimentation ou le contrôleur de vitesse.

FAQ

Le couple de 8,0 kgf·cm est-il la sortie nominale de chaque rapport?

Non. C'est une charge maximale admissible du réducteur. Utilisez les entrées de couple nominal individuel où fournies et évitez la surcharge.

Les tableaux 6V et 12V peuvent-ils être interchangés?

Non. Associez le tableau à l'enroulement de tension sélectionné ; leurs références de vitesse, de puissance et de courant diffèrent.

Où sont les chiffres de performance 15:1?

L'option 15:1 est sélectionnable, mais aucune donnée de performance ou de longueur de réducteur correspondante n'est fournie. D'autres rapports ne doivent pas être substitués.

Le kit de roues comprend-il trois roues?

Non. La photo montre des styles alternatifs. Le paquet comprend une roue de 65 mm avec le moteur, le support et le coupleur hexagonal.

Ce moteur peut-il inverser?

Oui.Inversez la polarité des bornes du moteur à courant continu en utilisant un agencement de commutation approprié et évitez de renverser un mécanisme bloqué ou en surcharge.

Détails visuels

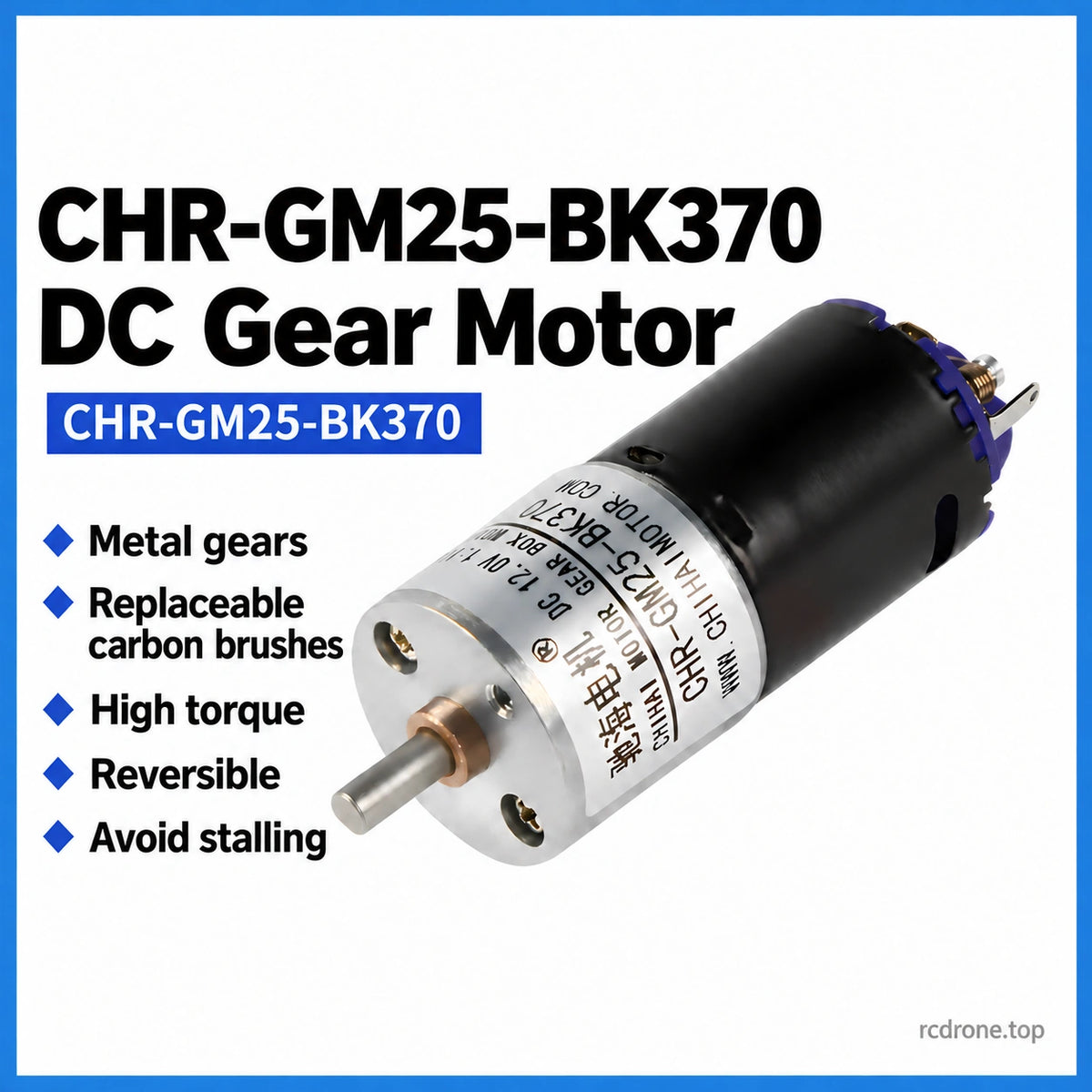

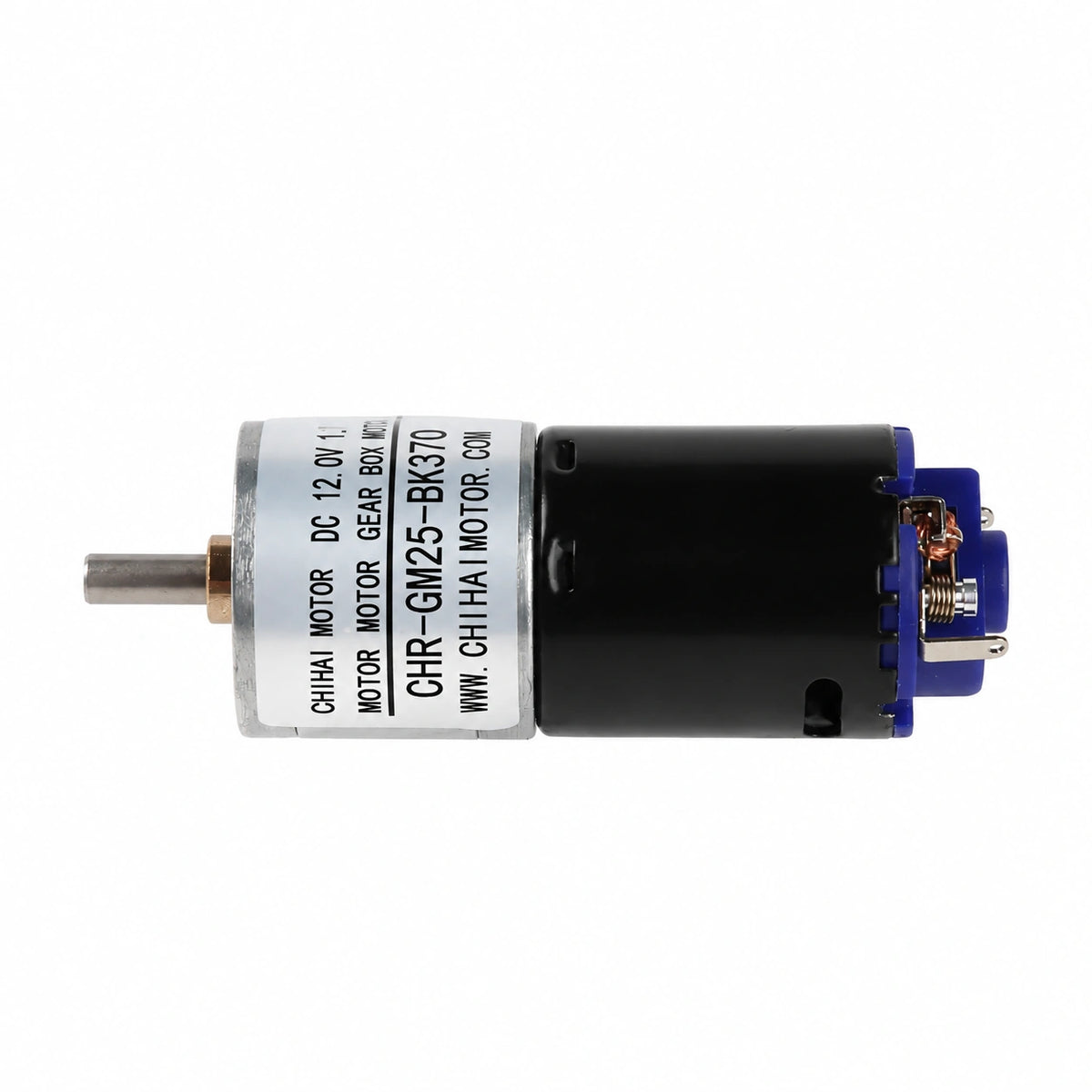

CHR-GM25-BK370 motor overview
Vue d'ensemble du moteur CHR-GM25-BK370
Complete mechanical drawing, ratio-dependent gearbox lengths and motor specifications
Dessin mécanique complet, longueurs de réducteurs dépendantes du rapport et spécifications du moteur
All-metal reduction gears
Réducteurs entièrement en métal
Copper-wound rotor construction
Construction de rotor enroulé en cuivre

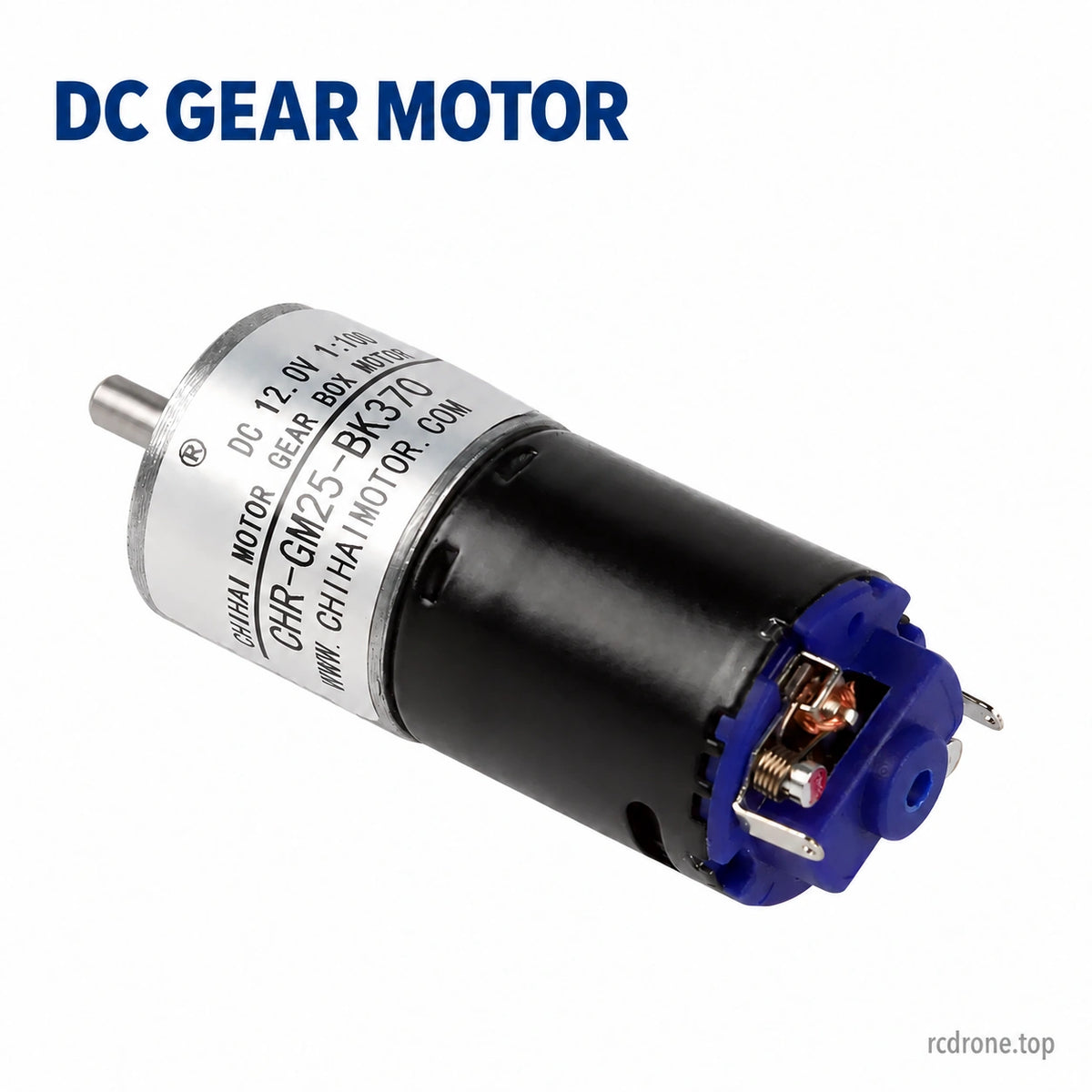

Replaceable extended carbon brush construction
Construction de balai en carbone prolongé remplaçable

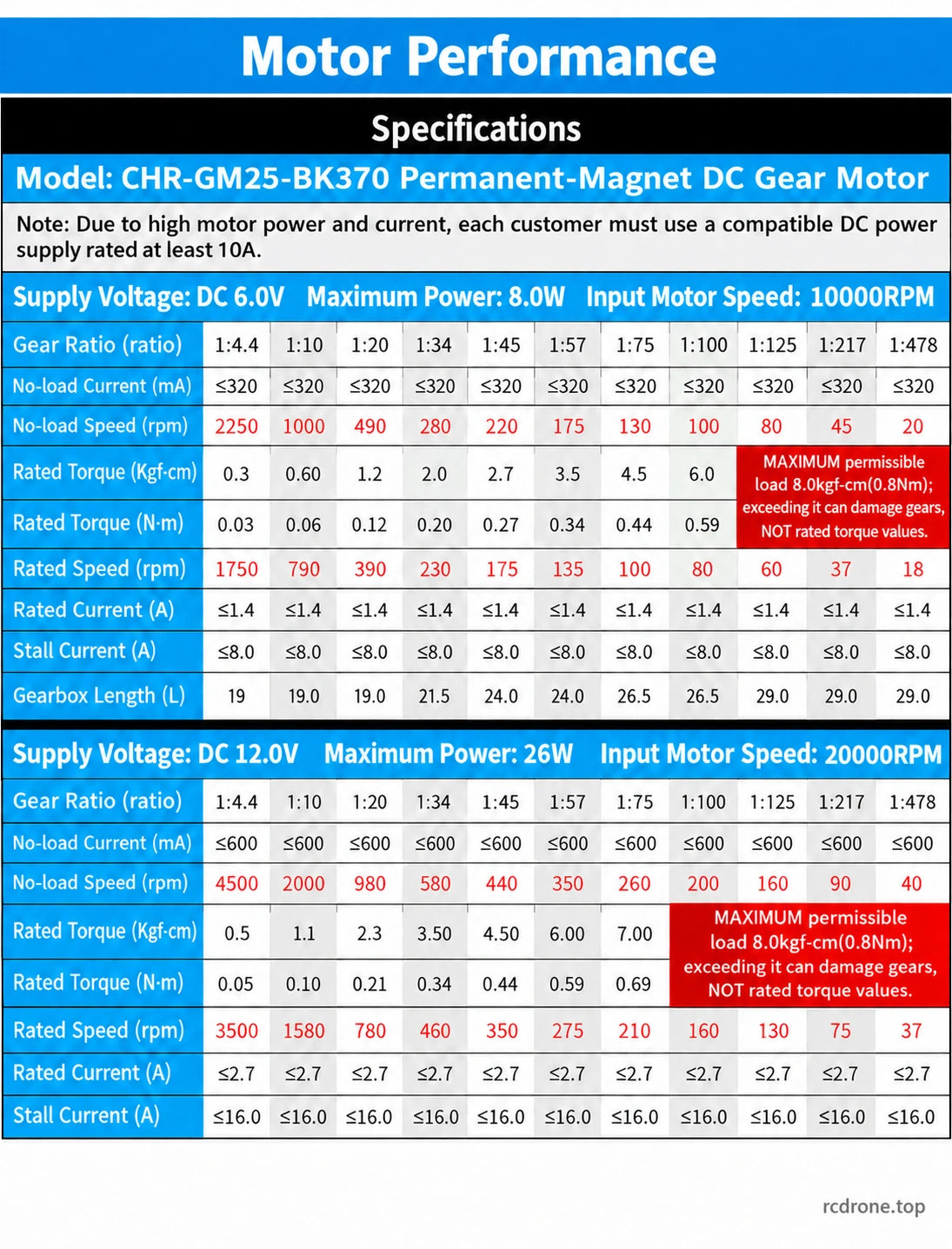

Separate 6V and12V performance tables;125,217 and478 are series references,15:1 is not charted;8kgf·cm is a maximum gearbox limit
Tables de performance séparées 6V et 12V ; 125, 217 et 478 sont des références de série, 15:1 n'est pas charté ; 8kgf·cm est une limite maximale du réducteur
