Moteur pas à pas miniature CHIHAI CHS-1526BY-ABHL avec réducteur et encodeur Hall 7 PPR

Moteur pas à pas miniature CHIHAI CHS-1526BY-ABHL avec réducteur et encodeur Hall 7 PPR

CHIHAI MOTOR

Prix ​​régulier $27.00 USD
Prix ​​régulier Prix ​​de vente $27.00 USD
Vente Épuisé
Taxes incluses. Expédition calculé lors du paiement.
Plaque et Ratio
Afficher tous les détails

Aperçu

Le CHIHAI MOTOR CHS-1526BY-ABHL moteur pas à pas miniature à réduction stepper motor combine un contrôle de pas à deux phases et quatre fils avec un encodeur Hall magnétique AB 7PPR. Choisissez la configuration de plaque et de rapport réelle pour un mécanisme de positionnement compact équipé de rétroaction.

Caractéristiques

  • Train d'engrenage en métal miniature et enroulements de moteur en cuivre.
  • Arbre de sortie en forme de D et deux trous de montage filetés à l'avant.
  • Connexions séparées pour l'enroulement du moteur pas à pas et la rétroaction quadrature.
  • Configurations de boîte de vitesses en plaque d'acier et en plaque de cuivre, avec des fils correspondants.

Spécifications

Marque / modèle CHIHAI MOTOR / CHS-1526BY-ABHL
Moteur Miniature à deux phases, à quatre fils, moteur pas à pas avec encodeur Hall AB séparé ; nécessite un entraînement bipolaire externe et un traitement de rétroaction
Référence du moteur 5 V CC avec driver L 6219 ; 150 mA par phase
Résistance / inductance de phase 30Ω ±7% par phase ; 9.5mH par phase
Références de fréquence Auto-démarrage maximum de plus de 1200PPS ; réponse maximum de plus de 900PPS
Encodeur Hall Hall magnétique quadrature AB, 7PPR à l'arbre du moteur ; 14 pôles magnétiques / 7 paires de pôles
Alimentation Hall / réponse 3.3 V ou 5 V logique DC ; référence de réponse 100kHz ; résistances de tirage/formation intégrées
Harnais Fils séparés pour moteur et encodeur à quatre broches ; ZH 1,25 mm-4PIN, fils correspondants inclus ; référence de dessin 150±5 mm
Standard 10 mm dessin Projection d'arbre 10,0±0,3 mm ; référence de corps 26,4 mm ; section 19,6 mm ; références avant 9,0 mm et 0,7 mm
Références de montage de dessin Diamètre de l'arbre de sortie 4,0 mm et 3,0 mm D-plat ; cercle arrière de 15 mm ; référence latérale de 11,4 mm ; orientation plate 90±20 degrés
Dessin avant Largeur 10,0 mm, hauteur 12,0 mm, espacement de trou/référence 9,0 mm, caractéristique de 2,5 mm et deux M 1.6 trous filetés
Masse nette Environ 17 g référence moteur ; dépendante de la plaque/du rapport

Performance moteur 5 V

Conducteur de référence : L 6219 ; fonctionnement biphasé, quatre fils. Les valeurs de vitesse ci-dessous sont les points de référence 1000PPS listés. Le couple de maintien est stationnaire et diffère du couple de sortie pendant le pas. Les rapports de sélection nominaux et les rapports d'ingénierie précis sont distincts.

Ratio nominal : 1 Ratio précis Degrés de pas de sortie 1000PPS rpm Maintien kgf.cm Sortie kgf.cm
10 9.68 1.86 300 0.14 0.04
20 19.36 0.93 200 0.28 0.08
30 29.47 0.61 100 0.42 0.12
50 51.1 0.35 60 0.7 0.2
100 99.3 0.18 30 1.4 0.4
150 150.96 0.12 20 2.1 0.6
210 209.76 0.086 14 2.9 0.84
298 297.9 0.06 10 Max 3 1.2
380 379.16 0.047 8 Max 3 1.5

Couple maximum autorisé du réducteur 3.0kgf.cm. Le rapport 210: 1 est une référence familiale et n'est pas une configuration sélectionnable. Choisissez parmi les combinaisons acier/cuivre réelles montrées dans les options ; les configurations ne sont pas une matrice illimitée.

Guidage de conduite

Alimentation de conduite Fréquence recommandée PPS/Hz Courant de conduite recommandé
12 V 1000 ≤0.25 A
7.4 V 1000 ≤0.15 A
6 V 1000 ≤0.10 A
5 V 1000 ≤0.08 A
3.7 V 700 ≤0.07 A

Utilisez un pilote de pas bipolaire compatible et réglez le courant pour la bobine et les conditions de fonctionnement réelles. La tension d'entraînement doit tenir compte de la contre-EMF plus la chute de résistance du courant de bobinage. Surveillez la température pendant un fonctionnement de longue durée ; réduisez le courant ou améliorez le refroidissement si le chauffage devient excessif. Ces références d'alimentation de pilote ne fournissent pas d'alimentation à la connexion logique Hall. Un moteur pas à pas ne fonctionne pas correctement avec une connexion DC directe à travers une bobine.

Deux connexions séparées à quatre fils

Fil de bobinage du moteur

Fil Phase
Noir A+
Bleu B+
Rouge A-
Jaune B-

La bobine A du moteur utilise noir/rouge ; la bobine B utilise bleu/jaune. La séquence de deux phases est A+ avec B+, A- avec B+, A- avec B-, A+ avec B-. Inversez la séquence pour inverser la rotation ; la direction dépend également du train d'engrenages. Déconnectez l'alimentation avant de changer le câblage.

Fil de l'encodeur Hall

Fil Fonction
Rouge Hall VCC 3.3 V /5 V
Noir Hall GND
Jaune C 2 /B sortie
Bleu C 1 /A sortie

Les mêmes couleurs ont des fonctions différentes sur les deux connecteurs. Gardez les faisceaux de moteur et d'encodeur séparés. La logique Hall utilise 3,3 V ou 5 V, avec une masse logique commune et des niveaux d'entrée compatibles ; ne pas appliquer la tension de commande du moteur aux signaux de l'encodeur. La référence de sortie de l'encodeur est de 7 impulsions de base multipliées par la réduction de vitesse réelle ; les conventions de comptage du décodeur peuvent différer. L'encodeur fournit un retour d'information ; un entraînement servo intégré, un contrôleur en boucle fermée ou un firmware ne sont pas inclus.

Ajustement et configuration mécanique

L'attribut de longueur d'arbre sélectionnable est de 10 mm. Utilisez le dessin technique standard de 10 mm pour vérifier la projection, les emplacements des trous et les dégagements.Vérifiez le diamètre d'arbre sélectionné et le plat avant l'usinage ou l'achat d'un accouplement. La configuration en acier 100: 1 conserve sa désignation 10.4D 6.5 R-corner ; confirmez l'ajustement de l'assemblage sélectionné par rapport à la pièce réelle. Le dessin de l'arbre de 4.4 mm est une référence de famille distincte et n'est pas une option de longueur d'arbre ici.

Les étiquettes en acier et en cuivre identifient la configuration du cadre de réducteur sélectionnée. La construction en acier pour l'engrenage/le cadre soutient un assemblage mécanique compact ; la promotion de la précision des engrenages n'établit pas une précision de positionnement certifiée pour un mécanisme complet. Tenez compte du jeu et de la charge prévue.

Applications

Des mains robotiques compactes, des manipulateurs miniatures, des mécanismes de maison intelligente, de petits systèmes panoramiques/inclinables et d'autres expériences de positionnement où l'arbre, le couple, le taux de pas et le contrôleur externe répondent aux exigences de l'application. Un robot complet, un préhenseur ou un cardan n'est pas inclus.

Ce qui est inclus

Un moteur pas à pas à pignon et rapport sélectionné avec retour Hall AB et les fils de connexion moteur/encodeur séparés illustrés. Un driver, une alimentation, un MCU, un contrôleur de servo, un accouplement et un support de montage ne sont pas inclus.

FAQ

Un driver de servo en boucle fermée est-il intégré ?

Non. Le moteur comprend un retour d'encodeur ; un drive externe, un traitement de retour et un logiciel de contrôle sont nécessaires.

Les deux fils à quatre conducteurs peuvent-ils utiliser le même brochage ?

Non. L'un alimente les bobines du moteur pas à pas et l'autre alimente/lit l'encodeur Hall. Les couleurs ont des fonctions différentes.

Puis-je sélectionner un arbre de 4,4 mm ?

Non. L'attribut de longueur d'arbre au détail est de 10 mm ; le dessin de 4,4 mm est une référence de famille séparée.

Détails visuels

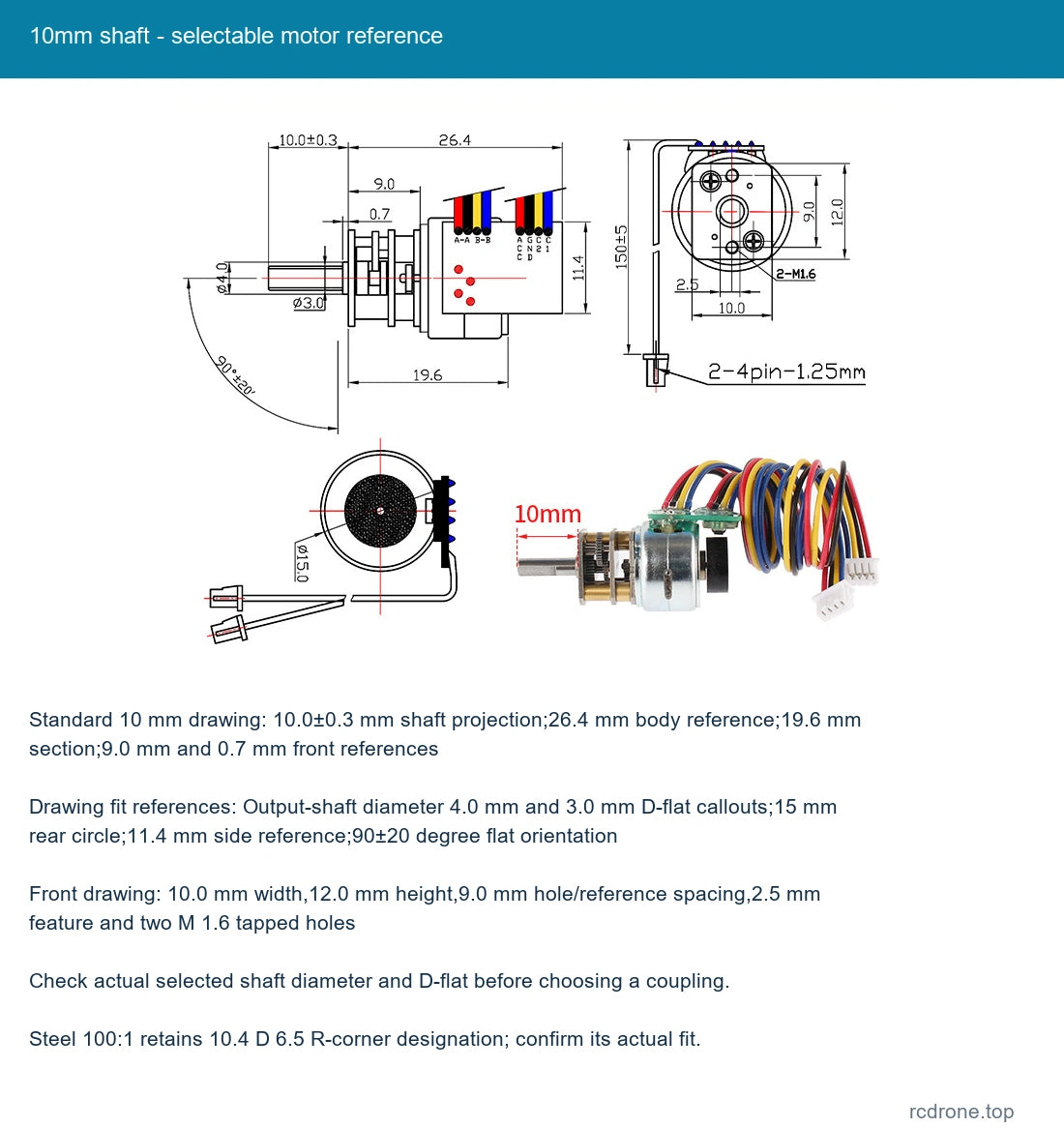

10mm shaft - selectable motor reference
Arbre de 10 mm - référence moteur sélectionnable

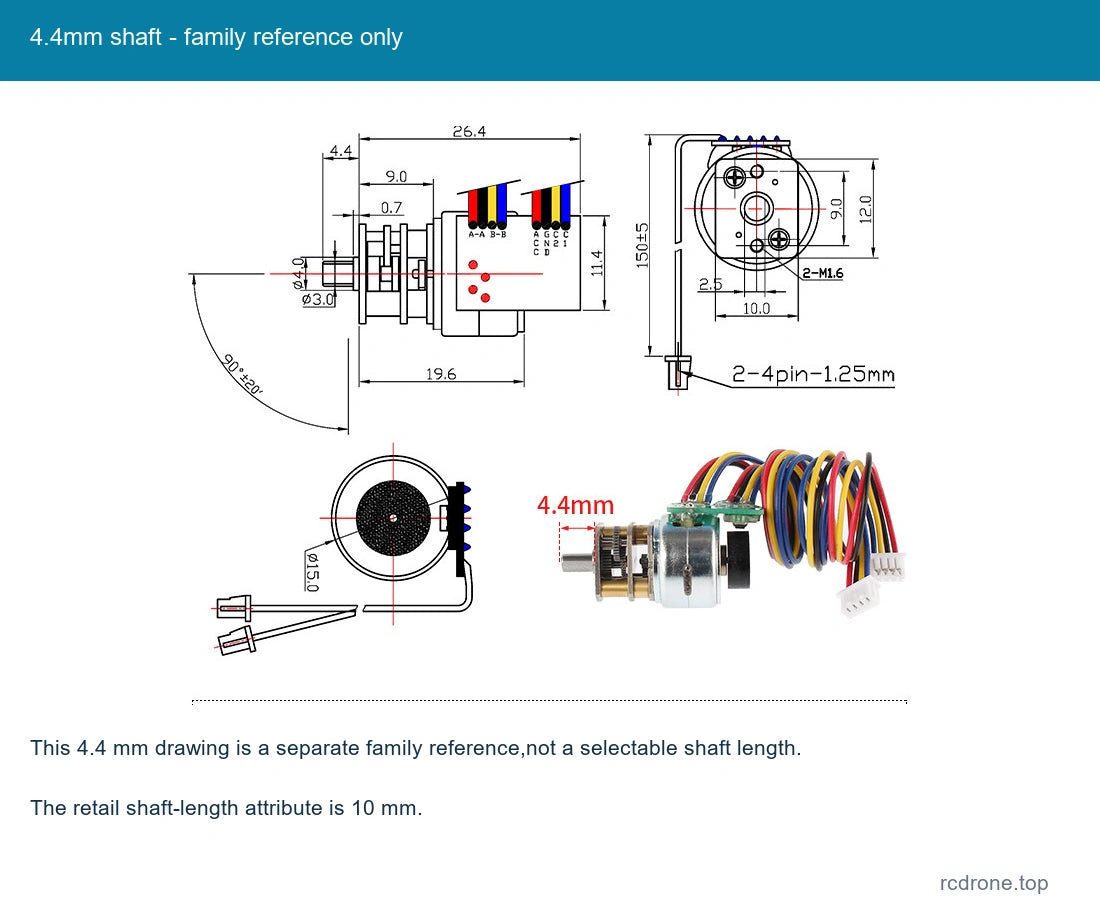

4.4mm shaft - family reference only
4.4mm arbre - référence de famille uniquement

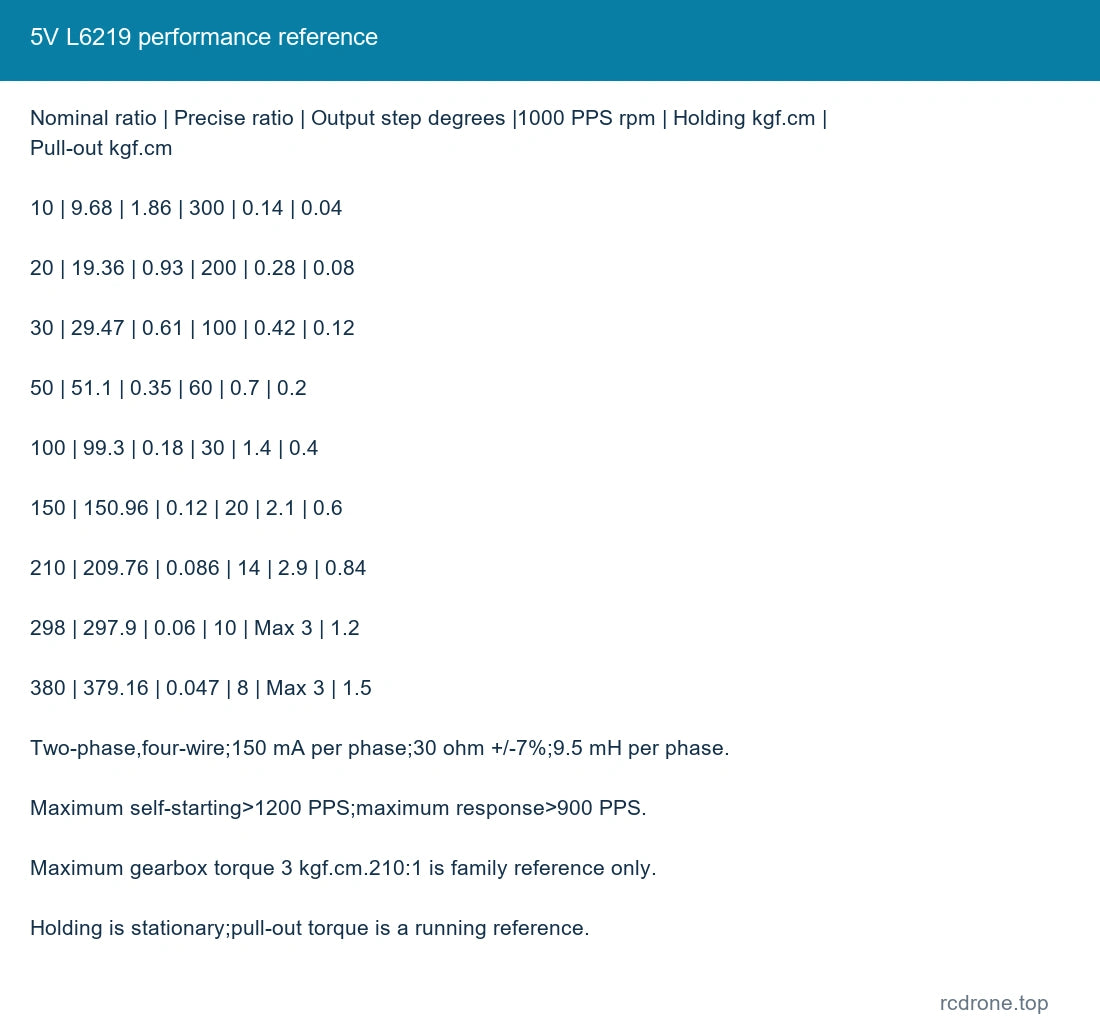

5V L6219 performance reference
5V L6219 référence de performance

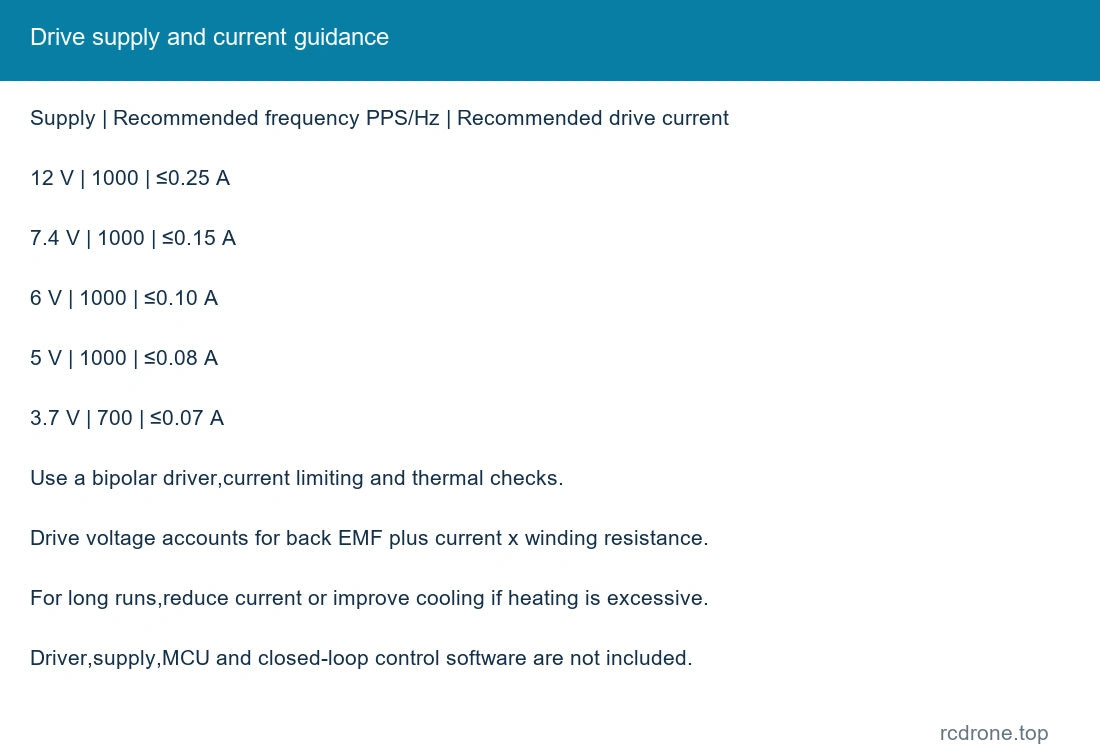

Drive supply and current guidance
Alimentation du moteur et conseils sur le courant

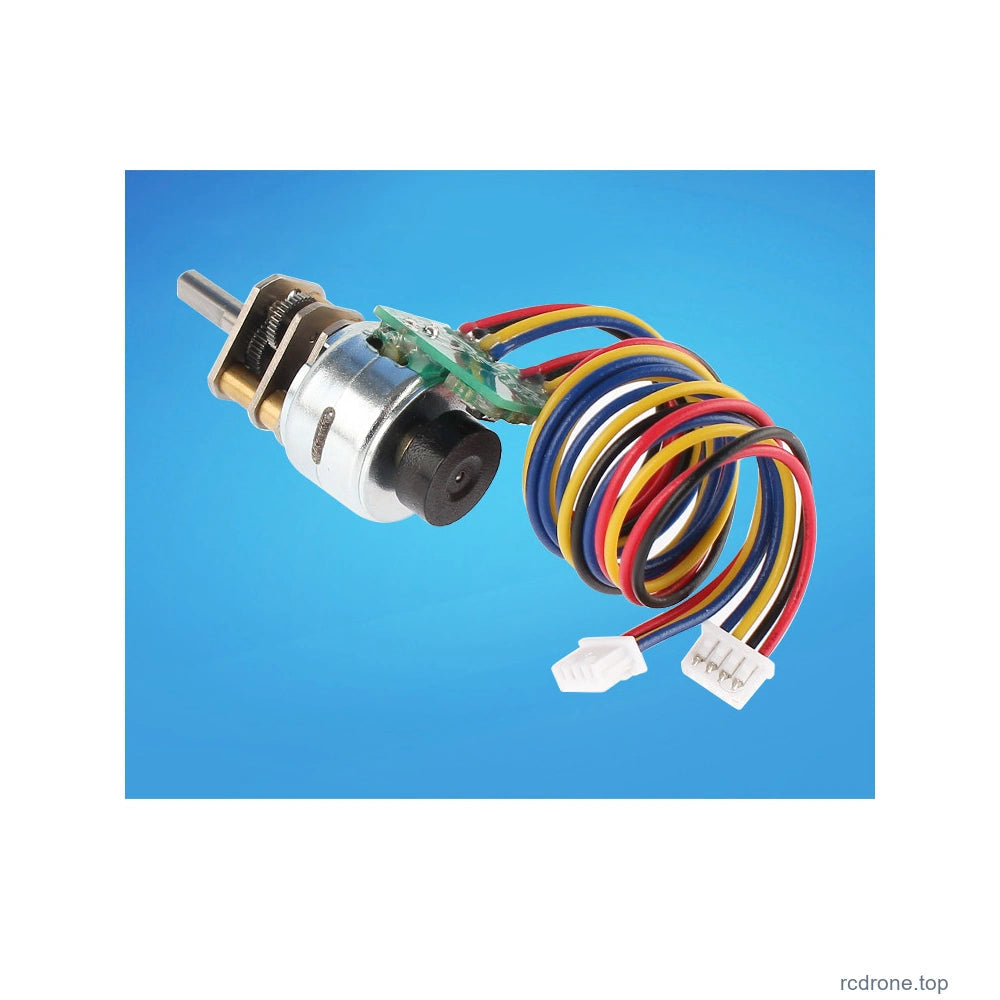

Separate motor and Hall harnesses
Câblages séparés pour le moteur et le Hall
