Aperçu

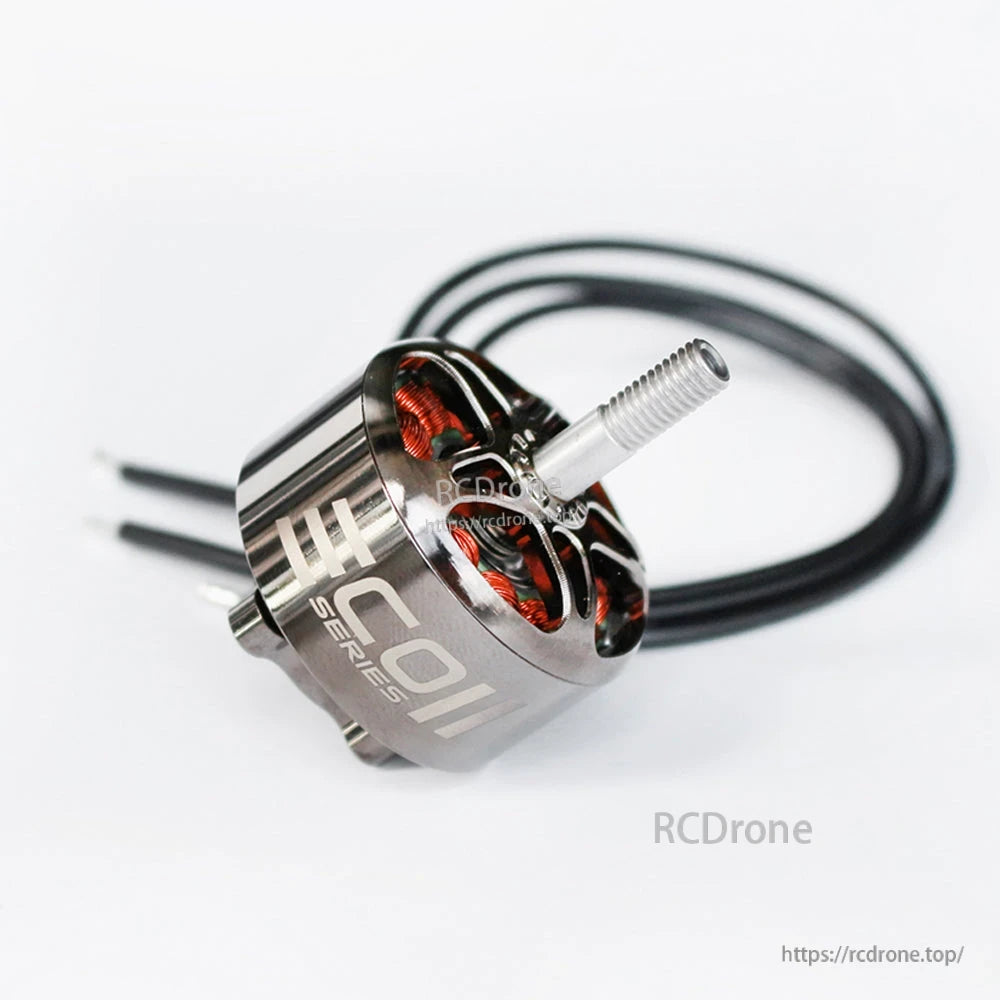

EMAX moteur sans balais ECOII-2812 pour drones RC et constructions de courses FPV, disponible en options 930KV et 1100KV. Il prend en charge les configurations LiPo 3-6S et utilise un arbre fileté M5 avec des fils de moteur 18AWG.
Caractéristiques clés
- Support 3-6S (les deux variantes KV)
- Cadre 12N14P
- Filetage d'arbre M5, motif de montage 4 x M3
- Fil de moteur 18AWG, longueur 250mm
Pour des questions de compatibilité (sélection d'hélices, montage, ESC appariement), contactez support@rcdrone.top or visitez https://rcdrone.top/.
Spécifications

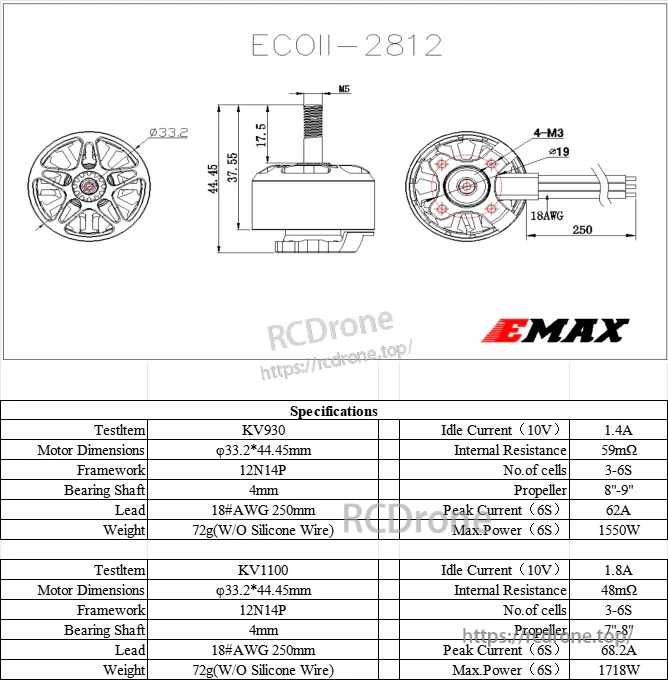

Mécanique (série ECOII-2812)
| Dimensions du moteur |
φ33.2 x 44.45mm |
| Dimensions du diagramme montrées |
44.45mm / 37.55mm / 17.5mm / 4.45mm |
| Arbre |
M5 (fileté) |
| Montage |
4-M3, φ19 |
| Cadre |
12N14P |
| Arbre à roulement |
4mm |
| Fil |
18#AWG 250mm |
| Poids |
72g (SANS fil en silicone) |
Électrique (KV930)
| KV |
930KV |
| Nombre de cellules |
3-6S |
| Courant au repos (10V) |
1.4A |
| Résistance interne |
59mΩ |
| Hélice |
8"-9" |
| Courant de pointe (6S) |
62A |
| Puissance max (6S) |
1550W |
Électrique (KV1100)
| KV |
1100KV |
| Nombre de cellules |
3-6S |
| Courant au repos (10V) |
1.8A |
| Résistance interne |
48mΩ |
| Hélice |
7"-8" |
| Courant de pointe (6S) |
68.2A |
| Puissance max (6S) |
1718W |

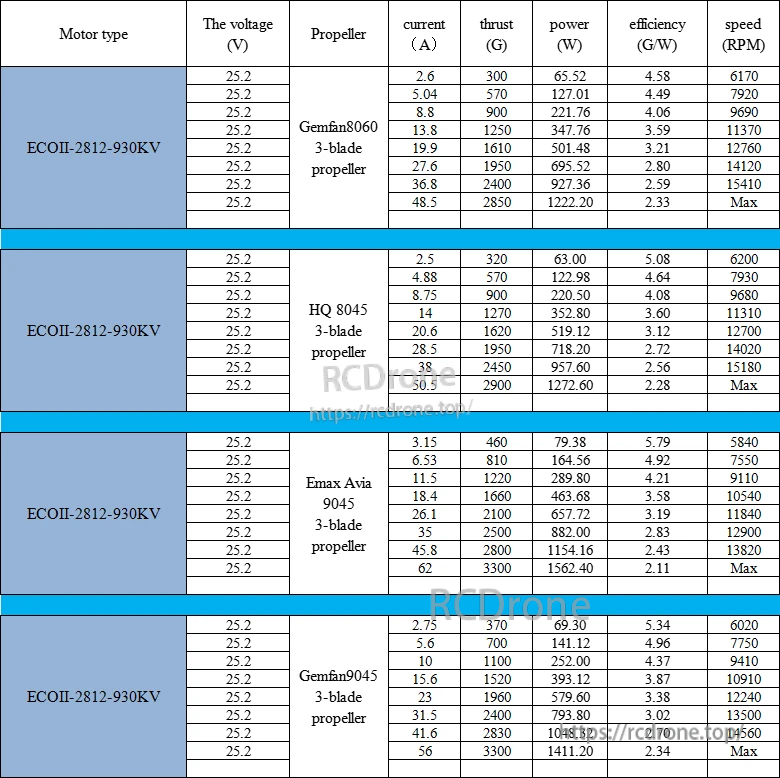

Données de test de performance
ECOII-2812-930KV (25.2V) — Hélice à 3 pales Gemfan8060
| Tension (V) |
Courant (A) |
Poussée (G) |
Puissance (W) |
Efficacité (G/W) |
Vitesse (RPM) |
| 25.2 |
2.6 |
300 |
65.52 |
4.58 |
6170 |
| 25.2 |
5.04 |
570 |
127.01 |
4.49 |
7920 |
| 25.2 |
8.8 |
900 |
221.76 |
4.06 |
9690 |
| 25.2 |
13.8 |
1250 |
347.76 |
3.59 |
11370 |
| 25.2 |
19.9 |
1610 |
501.48 |
3.21 |
12760 |
| 25.2 |
27.6 |
1950 |
695.52 |
2.80 |
14120 |
| 25.2 |
36.8 |
2400 |
927.36 |
2.59 |
15410 |
| 25.2 |
48.5 |
2850 |
1222.20 |
2.33 |
Max |
ECOII-2812-930KV (25.2V) — Hélice 3 pales HQ 8045
| La tension (V) |
Courant (A) |
Poussée (G) |
Puissance (W) |
Efficacité (G/W) |
Vitesse (RPM) |
| 25.2 |
2.5 |
320 |
63.00 |
5.08 |
6200 |
| 25.2 |
4.88 |
570 |
122.98 |
4.64 |
7930 |
| 25.2 |
8.75 |
900 |
220.50 |
4.08 |
9680 |
| 25.2 |
14 |
1270 |
352.80 |
3.60 |
11310 |
| 25.2 |
20.6 |
1620 |
519.12 |
3.12 |
12700 |
| 25.2 |
28.5 |
1950 |
718.20 |
2.72 |
14020 |
| 25.2 |
38 |
2450 |
957.60 |
2.56 |
15180 |
| 25.2 |
50.5 |
2900 |
1272.60 |
2.28 |
Max |
ECOII-2812-930KV (25.2V) — Hélice à 3 pales Emax Avia 9045
| Tension (V) |
Courant (A) |
Poussée (G) |
Puissance (W) |
Efficacité (G/W) |
Vitesse (RPM) |
| 25.2 |
3.15 |
460 |
79.38 |
5.79 |
5840 |
| 25.2 |
6.53 |
810 |
164.56 |
4.92 |
7550 |
| 25.2 |
11.5 |
1220 |
289.80 |
4.21 |
9110 |
| 25.2 |
18.4 |
1660 |
463.68 |
3.58 |
10540 |
| 25.2 |
26.1 |
2100 |
657.72 |
3.19 |
11840 |
| 25.2 |
35 |
2500 |
882.00 |
2.83 |
12900 |
| 25.2 |
45.8 |
2800 |
1154.16 |
2.43 |
13820 |
| 25.2 |
62 |
3300 |
1562.40 |
2.11 |
Max |
ECOII-2812-930KV (25.2V) — Hélice à 3 pales Gemfan9045
| La tension (V) |
Courant (A) |
Poussée (G) |
Puissance (W) |
Efficacité (G/W) |
Vitesse (RPM) |
| 25.2 |
2.75 |
370 |
69.30 |
5.34 |
6020 |
| 25.2 |
5.6 |
700 |
141.12 |
4.96 |
7750 |
| 25.2 |
10 |
1100 |
252.00 |
4.37 |
9410 |
| 25.2 |
15.6 |
1520 |
393.12 |
3.87 |
10910 |
| 25.2 |
23 |
1960 |
579.60 |
3.38 |
12240 |
| 25.2 |
31.5 |
2400 |
793.80 |
3.02 |
13500 |
| 25.2 |
41.6 |
2830 |
1048.32 |
2.70 |
14560 |
| 25.2 |
56 |
3300 |
1411.20 |
2.34 |
Max |

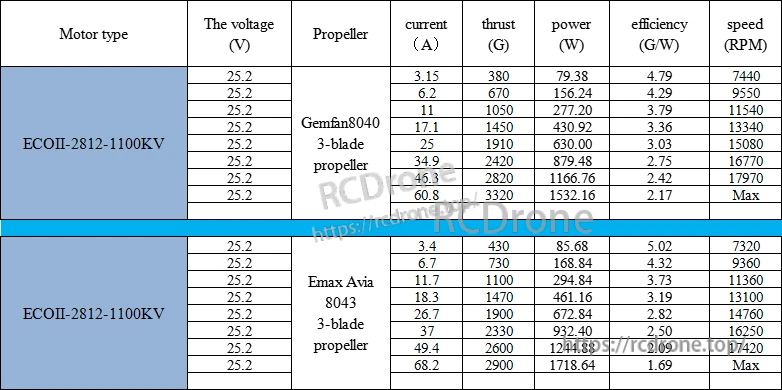

ECOII-2812-1100KV (25.2V) — Hélice à 3 pales Gemfan8040
| Tension (V) |
Courant (A) |
Poussée (G) |
Puissance (W) |
Efficacité (G/W) |
Vitesse (RPM) |
| 25.2 |
3.15 |
380 |
79.38 |
4.79 |
7440 |
| 25.2 |
6.2 |
670 |
156.24 |
4.29 |
9550 |
| 25.2 |
11 |
1050 |
277.20 |
3.79 |
11540 |
| 25.2 |
17.1 |
1450 |
430.92 |
3.36 |
13340 |
| 25.2 |
25 |
1910 |
630.00 |
3.03 |
15080 |
| 25.2 |
34.9 |
2420 |
879.48 |
2.75 |
16770 |
| 25.2 |
46.3 |
2820 |
1166.76 |
2.42 |
17970 |
| 25.2 |
60.8 |
3320 |
1532.16 |
2.17 |
Max |
ECOII-2812-1100KV (25.2V) — Emax Avia 8043 hélice à 3 pales
| La tension (V) |
Courant (A) |
Poussée (G) |
Puissance (W) |
Efficacité (G/W) |
Vitesse (RPM) |
| 25.2 |
3.4 |
430 |
85.68 |
5.02 |
7320 |
| 25.2 |
6.7 |
730 |
168.84 |
4.32 |
9360 |
| 25.2 |
11.7 |
1100 |
294.84 |
3.73 |
11360 |
| 25.2 |
18.3 |
1470 |
461.16 |
3.19 |
13100 |
| 25.2 |
26.7 |
1900 |
672.84 |
2.82 |
14760 |
| 25.2 |
37 |
2330 |
932.40 |
2.50 |
16250 |
| 25.2 |
49.4 |
2600 |
1244.88 |
2.09 |
17420 |
| 25.2 |
68.2 |
2900 |
1718.64 |
1.69 |
Max |
Applications
- Courses de FPV et constructions de drones RC freestyle utilisant des systèmes d'alimentation 3-6S
- Projets multirotors personnalisés nécessitant un moteur de classe ECOII-2812 (4-M3, φ19)
Détails
