Moteur sans balais Emax ECOII 2814 3-6S 730KV/830KV pour drone RC FPV Racing (12N14P, arbre 4mm)

Moteur sans balais Emax ECOII 2814 3-6S 730KV/830KV pour drone RC FPV Racing (12N14P, arbre 4mm)

Emax

$54.56 USD
$54.56 USD
Vente Épuisé
Taxes incluses. Expédition calculé lors du paiement.
KV
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Afficher tous les détails

Aperçu

Le Emax moteur sans balais ECOII 2814 (3–6S) est proposé en deux options KV (730KV / 830KV) pour les constructions de courses de drones FPV RC. Il utilise un stator 2814 (12N14P) et prend en charge des hélices de 9 à 10 pouces (730KV) ou de 8 à 9 pouces (830KV) en fonction des spécifications et des données de test fournies.

Caractéristiques clés

  • Support de cellules 3–6S
  • Deux options KV : 730KV ou 830KV
  • Configuration 12N14P
  • Arbre de 4 mm
  • Fil 18#AWG, longueur 250 mm

Spécifications

Modèle ECOII-2814
Dimensions du moteur Ø33.2 × 46.45 mm
Stator/Châssis 12N14P
Diamètre de l'arbre 4 mm
Fil 18#AWG, 250 mm
Non.de cellules 3–6S

Spécifications KV730

KV 730KV
Courant au repos (10V) 1.1A
Résistance interne 79mΩ
Hélice 9"–10"
Courant de pointe (6S) 47.8A
Puissance max (6S) 1204W
Poids 79.7g (SANS Fil en Silicone)

Spécifications KV830

KV 830KV
Courant au repos (10V) 1.3A
Résistance interne 64mΩ
Hélice 8"–9"
Courant de pointe (6S) 62.8A
Puissance maximale (6S) 1582W
Poids 79.6g (SANS Fil en Silicone)

Données de Test de Performance (25.2V)

ECOII-2814-730KV — Emax Avia 9045 (hélice à 3 pales)

Tension (V) Courant (A) Poussée (g) Puissance (W) Efficacité (g/W) Vitesse (RPM)
25.2 1.81 280 45.61 6.14 4850
25.2 3.63 530 91.48 5.79 6280
25.2 6.5 830 163.80 5.07 7700
25.2 10.3 1160 259.56 4.47 9020
25.2 15.2 1530 383.04 3.99 10200
25.2 21 1900 529.20 3.59 11420
25.2 28.2 2280 710.64 3.21 12460
25.2 37.3 2710 939.96 2.88 Max

ECOII-2814-730KV — HQ 9050 (hélice à 3 pales)

Tension (V) Courant (A) Poussée (g) Puissance (W) Efficacité (g/W) Vitesse (RPM)
25.2 1.76 270 44.35 6.09 4870
25.2 3.65 510 91.98 5.54 6270
25.2 6.55 830 165.06 5.03 7650
25.2 10.6 1180 267.12 4.42 8930
25.2 16 1580 403.20 3.92 10170
25.2 22.3 1990 561.96 3.54 11260
25.2 29.8 2400 750.96 3.20 12260
25.2 39.3 2850 990.36 2.88 Max

ECOII-2814-730KV — Emax Avia 1050 (hélice à 3 pales)

Tension (V) Courant (A) Poussée (g) Puissance (W) Efficacité (g/W) Vitesse (RPM)
25.2 2.2 360 55.44 6.49 4640
25.2 4.65 670 117.18 5.72 6030
25.2 8.28 1070 208.66 5.13 7320
25.2 13.1 1500 330.12 4.54 8500
25.2 19.2 1940 483.84 4.01 9620
25.2 26.7 2360 672.84 3.51 10600
25.2 35.3 2770 889.56 3.11 11460
25.2 47.1 3300 1186.92 2.78 Max

ECOII-2814-730KV — Gemfan 1050 (hélice à 3 pales)

Tension (V) Courant (A) Poussée (g) Puissance (W) Efficacité (g/W) Vitesse (RPM)
25.2 1.98 310 49.90 6.21 4750
25.2 4.15 630 104.58 6.02 6150
25.2 7.46 1010 187.99 5.37 7480
25.2 11.9 1440 299.88 4.80 8710
25.2 17.7 1890 446.04 4.24 9880
25.2 24.6 2340 619.92 3.77 10870
25.2 32.9 2790 829.08 3.37 11770
25.2 43.8 3250 1103.76 2.94 Max

ECOII-2814-730KV — HQ 1050 (hélice à 3 pales)

Tension (V) Courant (A) Poussée (g) Puissance (W) Efficacité (g/W) Vitesse (RPM)
25.2 2.15 350 54.18 6.46 4650
25.2 4.64 680 116.93 5.82 6030
25.2 8.35 1050 210.42 4.99 7300
25.2 13.2 1470 332.64 4.42 8450
25.2 19.8 1920 498.96 3.85 9550
25.2 26.9 2360 677.88 3.48 10520
25.2 35.4 2780 892.08 3.12 11330
25.2 47.8 3250 1204.56 2.70 Max

ECOII-2814-830KV — Emax Avia 9045 (hélice à 3 pales)

Tension (V) Courant (A) Poussée (g) Puissance (W) Efficacité (g/W) Vitesse (RPM)
25.2 2.54 380 64.01 5.94 5420
25.2 5.15 680 129.78 5.24 7010
25.2 8.97 1030 226,04 4,56 8520
25,2 14,4 1450 362,88 4,00 10010
25,2 21 1870 529,20 3,53 11310
25,2 28,8 2270 725,76 3,13 12450
25,2 38 2680 957,60 2,80 13530
25,2 50,7 3120 1277,64 2.44 Max

ECOII-2814-830KV — Gemfan 9045 (hélice à 3 pales)

Tension (V) Courant (A) Poussée (g) Puissance (W) Efficacité (g/W) Vitesse (RPM)
25.2 2.22 270 55.94 4.83 5580
25.2 4.38 550 110.38 4.98 7180
25.2 7.75 920 195.30 4.71 8750
25.2 12.5 1330 315.00 4.22 10270
25.2 18.5 1740 466.20 3.73 12890
25.2 25.6 2160 645.12 3.35 12900
25.2 34.3 2630 864.36 3.04 14080
25.2 45.1 3080 1136.52 2.71 Max

ECOII-2814-830KV — HQ 9050 (hélice à 3 pales)

Tension (V) Courant (A) Poussée (g) Puissance (W) Efficacité (g/W) Vitesse (RPM)
25.2 2.52 370 63.50 5.83 5430
25.2 5.15 690 129.78 5.32 6990
25.2 9.2 1070 231.84 4.62 8460
25.2 14.9 1500 375.48 3.99 9870
25.2 21.8 1950 549.36 3.55 11140
25.2 30.2 2390 761.04 3.14 12240
25.2 40.1 2850 1010.52 2.82 13240
25.2 53.2 3320 1340.64 2.48 Max

ECOII-2814-830KV — Emax Avia 1050 (hélice à 3 pales)

Tension (V) Courant (A) Poussée (g) Puissance (W) Efficacité (g/W) Vitesse (RPM)
25.2 3.12 480 78.62 6.11 5180
25.2 6.56 860 165.31 5.20 6700
25.2 11.5 1330 289.80 4.59 8030
25.2 18 1810 453.60 3.99 9310
25.2 26.3 2310 662.76 3.49 10410
25.2 36.3 2760 914.76 3.02 11330
25.2 47.1 3250 1186.92 2.74 12200
25.2 62.8 3800 1582.56 2.40 Max

ECOII-2814-830KV — Gemfan 1050 (hélice à 3 pales)

Tension (V) Courant (A) Poussée (g) Puissance (W) Efficacité (g/W) Vitesse (RPM)
25.2 2.8 450 70.56 6.38 5280
25.2 5.85 850 147.42 5.77 6840
25.2 10.3 1280 259.56 4.93 8240
25.2 16.6 1800 418.32 4.30 9580
25.2 24.3 2310 612.36 3.77 10750
25.2 33.6 2800 846.72 3.31 11740
25.2 44.3 3290 1116.36 2.95 12640
25.2 59.5 3750 1499,40 2,50 Max

Pour des conseils de construction ou un support après-vente, contactez [email protected] or visitez https://rcdrone.top/.

Applications

  • Constructions multi-rotors FPV racing et freestyle utilisant des configurations LiPo 3–6S
  • Configurations d'hélices référencées dans les tableaux de test (hélices à 3 pales dans les plages 9–10" ou 8–9" , selon le KV)

Détails

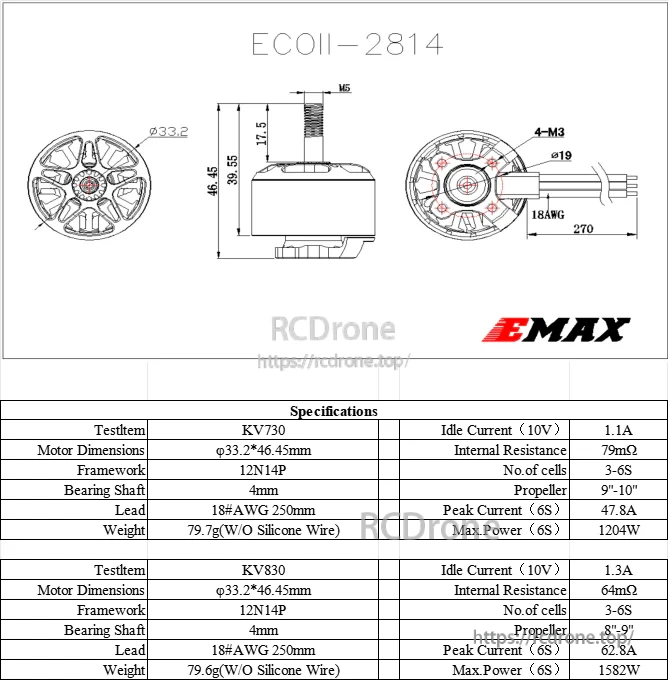

Emax ECOII 2814 3–6S brushless motor dimensions and specs sheet (Ø33.2×46.45 mm, 4 mm shaft)

Configuration de moteur compact 2814 avec dimensions clés, taille d'arbre de 4 mm et détails de câblage 3–6S pour la planification de construction.

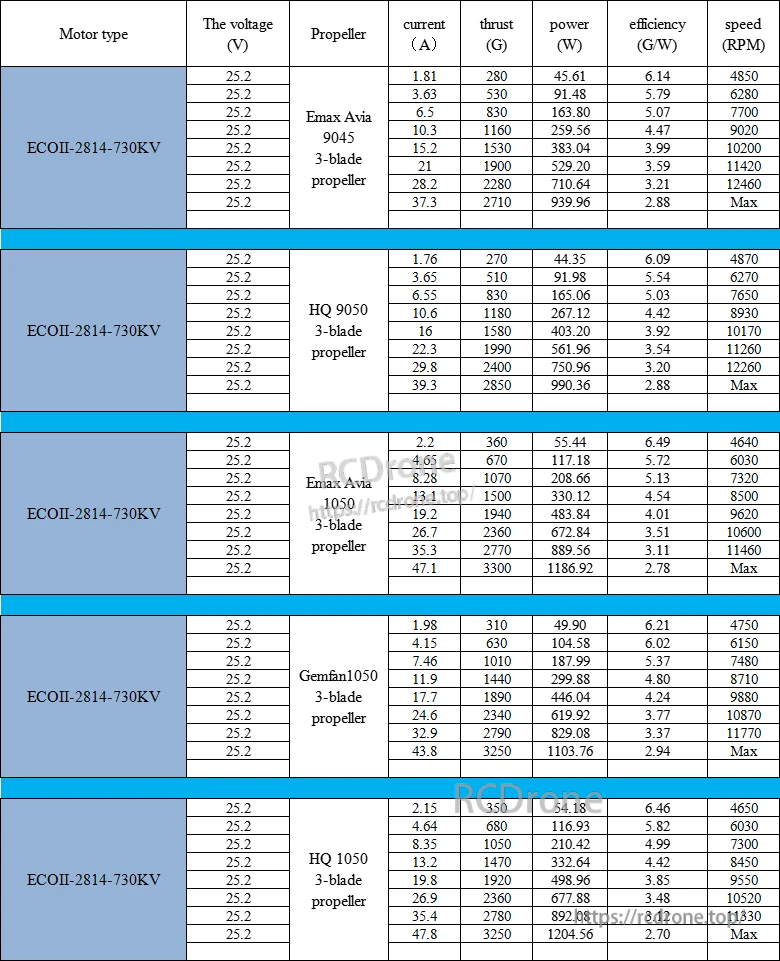

ECOII-2814 730KV performance test table at 25.2V with multiple 3-blade propellers (thrust, amps, watts)

Données de test 25,2V pour l'option 730KV sur des hélices de 9 à 10 pouces, indiquant la poussée, la consommation de courant et l'efficacité.

ECOII-2814 830KV performance test table at 25.2V with different 3-blade propellers and max power
