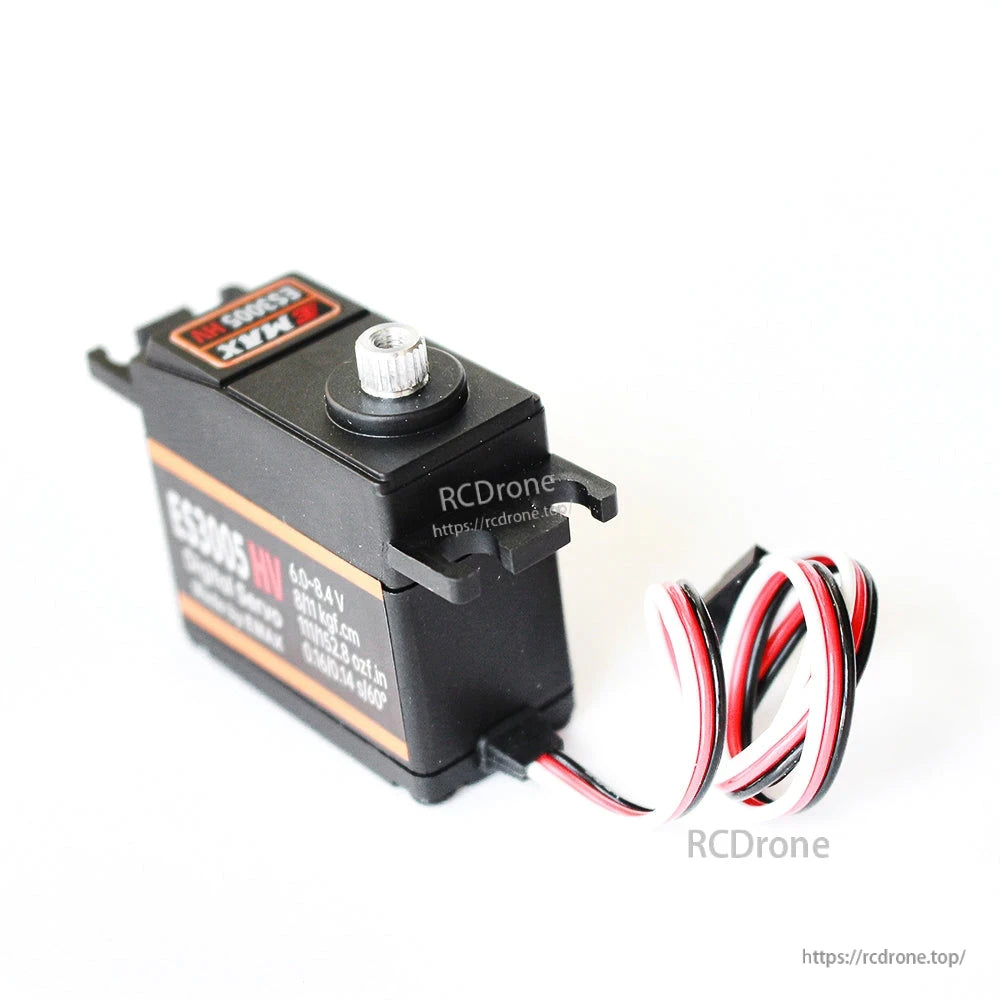

Emax ES3005HV Servo Numérique à Engrenages Métalliques Haute Tension (PWM) 6.0V/7.4V/8.4V, 23T, 43g
Emax ES3005HV Servo Numérique à Engrenages Métalliques Haute Tension (PWM) 6.0V/7.4V/8.4V, 23T, 43g
Emax
Prix habituel
$48.09 USD
Prix habituel
Prix promotionnel
$48.09 USD
Prix unitaire
par
Taxes incluses.
Frais d'expédition calculés à l'étape de paiement.
Impossible de charger la disponibilité du service de retrait
Aperçu
Emax ES3005HV est un servo numérique à haute tension à entraînement métallique polyvalent pour les modèles RC et les applications robotiques nécessitant un contrôle PWM et un fonctionnement multi-tension (6.0V / 7.4V / 8.4V). Il dispose d'un pignon de sortie 23T, de roulements 2BB, et prend en charge des angles extrêmes allant jusqu'à 220°.
Caractéristiques clés
- Fonctionnement à haute tension : 6.0V / 7.4V / 8.4V
- Entraînement à pignon métallique, conception à roulement 2BB
- Pignon de sortie 23T
- Système de contrôle PWM avec large plage de largeur d'impulsion (500-2500 us)
- Angle extrême : 220°
Spécifications
Environnement de travail
| Plage de température de stockage | -20°C à 70°C |
| Plage de température de fonctionnement | -10°C à 55°C |
Spécification électrique (Fonction de la performance)
| Article | 6.0V | 7.4V | 8.4V |
|---|---|---|---|
| Vitesse de fonctionnement (à vide) | 0,15 sec/60° | 0,12 sec/60° | 0,11 sec/60° |
| Courant de fonctionnement (à vide) | 450 mA Max | 580 mA Max | 650 mA Max |
| Couple de blocage | 8 kg.cm Max | 10 kg.cm Max | 11 kg.cm Max |
| Courant maximum | 2,5 A Max | 3,2 A Max | 3,6 A Max |
| Courant au repos | 9,5 mA | ||
Spécification mécanique
| Poids | 43 ± 0.5 g |
| Calibre du fil de connexion | JR |
| Longueur du fil de connexion | 240 ± 8 mm (SANS Connecteur) |
| Filetage de l'engrenage de sortie | 23T |
| Roulement | 2BB |
| Type d'engrenage | Métal |
| Angle extrême | 220° |
Spécification de contrôle
| Système de contrôle | PWM |
| Déplacement opérationnel | 90° ± 8° (lors de 1000-2000 us) |
| Position neutre | 1500 us |
| Direction de rotation | Dans le sens inverse des aiguilles d'une montre / Pulsation de 1500 à 1900 us |
| Plage de largeur d'impulsion | 500-2500 us |
| Déplacement maximum | 180° ± 10° (500-2500 us) |
Dimensions (d'après le dessin, unités : mm)
| Longueur vue de dessus | 48.6 |
| Largeur de vue de dessus | 18.8 |
| Dimension | 10 |
| Dimension | Ø4.90 |
| Dimension de sortie | Ø5.93 ± 0.05 (23T) |
| Longueur de vue de côté | 38.60 |
| Hauteur | 36.9 |
| Hauteur | 34.9 |
| Hauteur | 26.4 |
Applications
- Surfaces de contrôle d'avions RC et actionnement à usage général
- Direction des voitures camions RC et mécanismes auxiliaires
- Articulations de robotique, liaisons et projets de mouvement contrôlés par PWM
Pour la sélection de produits et le support technique, contactez https://rcdrone.top/ ou envoyez un e-mail à [email protected].
Détails
Spécifications de performance complètes et dimensions mécaniques pour planifier une installation précise du servo ES3005HV.
