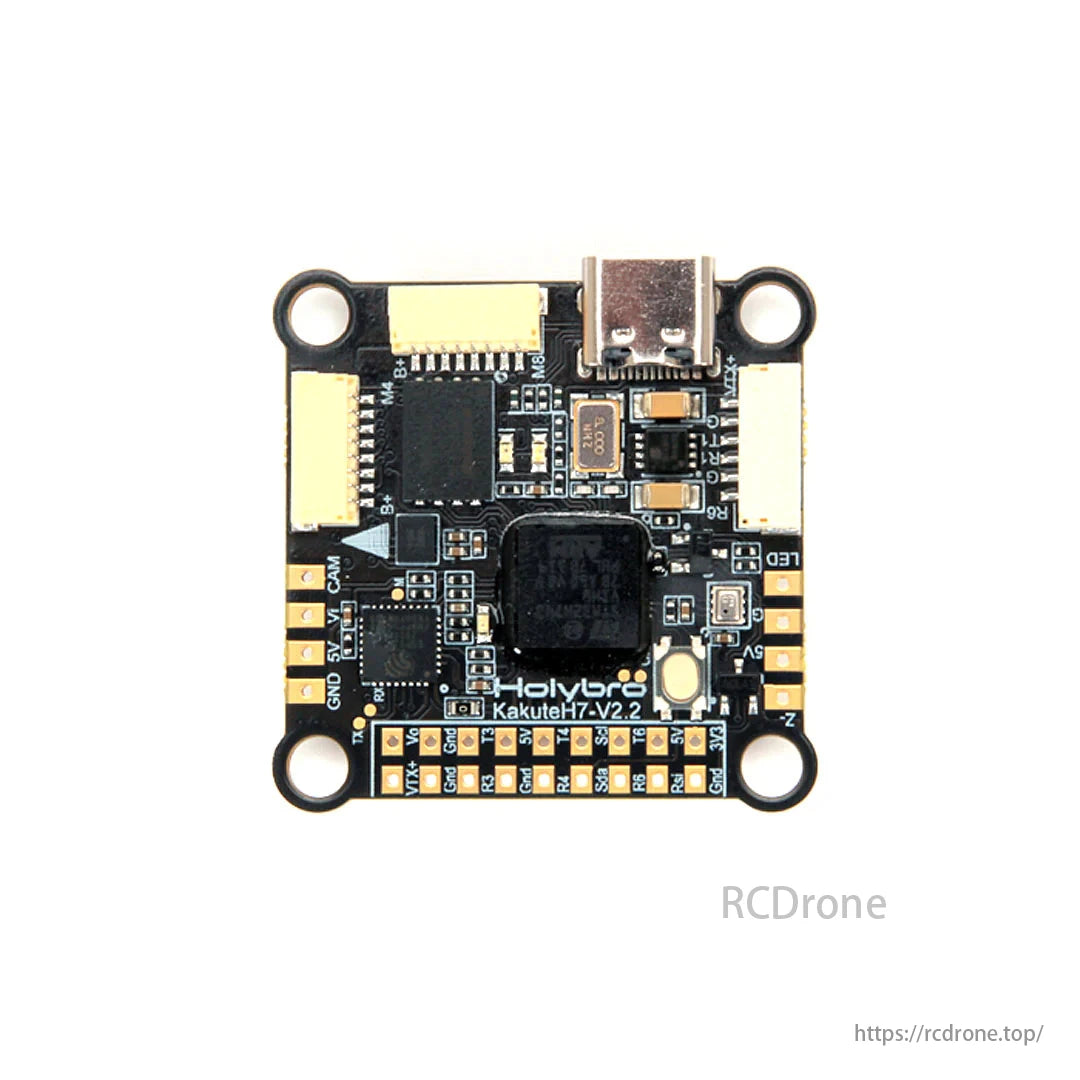

Contrôleur de vol Holybro Kakute H7 V2

Le contrôleur de vol Holybro Kakute H7 v2 regorge de fonctionnalités, notamment Bluetooth intégré, prise pour caméra HD, deux ports ESC 4 en 1 plug-and-play, interrupteur de fosse ON/OFF VTX 9 V, baromètre, OSD, 6 UART, flash 128 Mo pour Enregistrement, BEC 5 V et 9 V, et plaque à souder plus grande avec une disposition facile et bien plus encore.

Le Kakute H7 v2 s'appuie sur les meilleures fonctionnalités de son prédécesseur F7 et améliore encore les composants matériels et la disposition. Avec la puce Bluetooth intégrée supplémentaire, vous pouvez effectuer la configuration et le réglage sans fil sur votre téléphone avec l'application SpeedyBee Android et IOS. Le Kakute H7 est prêt pour DJI HD. Il dispose d'un port plug-and-play facile avec un régulateur 9 V intégré conçu pour alimenter votre émetteur vidéo HD tel que l'unité aérienne DJI/Caddx FPV et Caddx Vista tout en prenant en charge le système analogique.

Il dispose d'un « VTX ON/OFF Pit Switch » intégré qui vous permet d'éteindre complètement l'émetteur vidéo à l'aide d'un interrupteur sur votre émetteur RC. Idéal si vous travaillez sur votre drone, attendez que le GPS obtienne une solution, préparez-vous pour une course tout en l'empêchant de surchauffer ou d'interférer avec les autres volants. Il dispose de 6 ports UART dédiés avec inversion intégrée pour les périphériques (UART2 est utilisé pour la télémétrie Bluetooth), d'un Flash de 128 Mo pour la journalisation, de deux connecteurs ESC 4 en 1 plug-and-play, permettant une prise en charge plug-and-play facile pour x8 et Configuration de l'Octocoptère et le garder simple et propre. L'OSD BetaFlight intégré facilite l'affichage d'informations importantes sur votre écran FPV telles que la tension de la batterie, le temps de vol, les avertissements, le RSSI, les fonctionnalités audio intelligentes et bien plus encore. Il est également prêt pour le vol autonome avec le baromètre embarqué. Il existe des LED et un buzzer, un pad I2C (SDA et SCL) pour les GPS/magnétomètres externes.

Pour un guide de brochage complet, veuillez consulter Brochement sur Holybro Doc.

Les micrologiciels pris en charge sont répertoriés ici

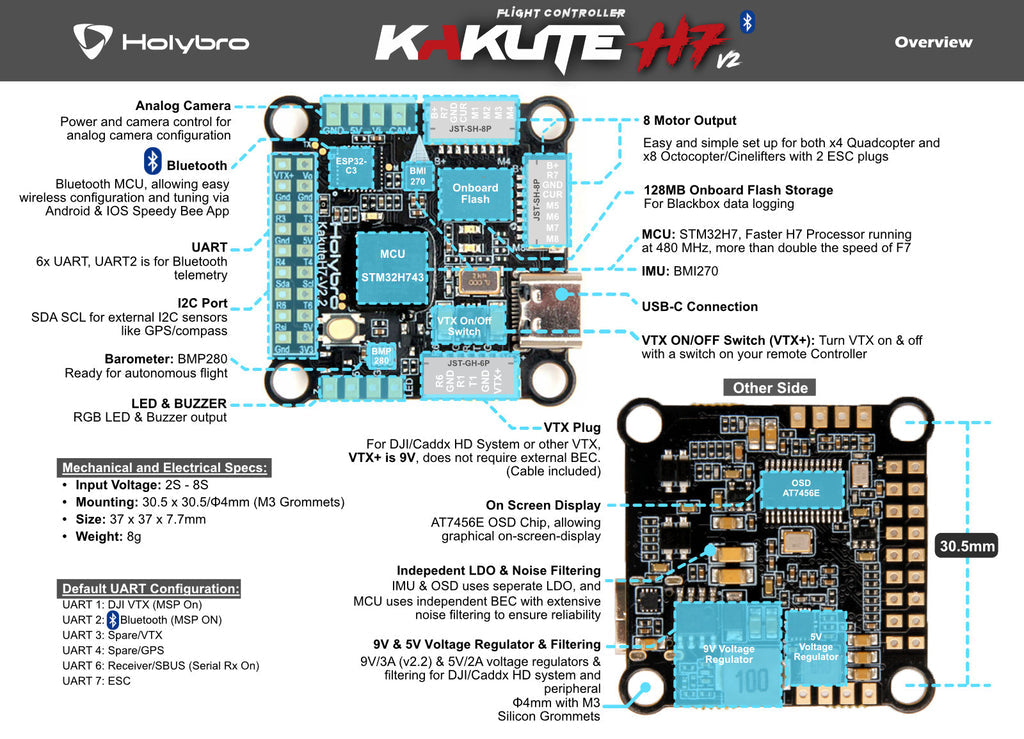

Spécification :

• MCU – Processeur STM32H743 32 bits fonctionnant à 480 MHz
• IMU - IMC270
• Baromètre - BMP280
• OSD-AT7456E
• Puce Bluetooth intégrée – ESP32-C3
  • Compatible avec les applications SpeedyBee IOS et Android
  • Remarque : le Bluetooth intégré est configuré pour s'éteindre automatiquement lorsque le contrôleur de vol est déverrouillé (armer) et s'allumer automatiquement lorsque le contrôleur de vol est verrouillé (désarmer).
• Interrupteur VTX ON/OFF Pit – Le commutateur peut être activé à l'aide de USER1 dans l'onglet Mode Betaflight.
  • Avertissement : n'activez pas ce commutateur de stand si vous utilisez la télécommande DJI FPV
  • Instruction de configuration du commutateur de fosse ON/OFF INAV VTX
• 6 UART (1,2,3,4,6,7 ; UART2 est utilisé pour la télémétrie Bluetooth)
• 9x sorties PWM (8 sorties moteur, 1 LED)
• Tension d'entrée de la batterie : 3S-8S
• BEC 5V 2A
• BEC 9V 3A
• Montage – Trou de 30,5 x 30,5 mm/Φ4 mm avec œillets de Φ3 mm
• Dimensions - 35x35mm
• Poids - 8g
• 2 ports JST-SH1.0_8 broches (ESC 4 en 1, compatibles x8/Octocopter)
• 1x port JST-GH1.5_6pin (pour système HD comme Caddx Vista, Air Unit ou autre VTX)

Le contrôleur de vol HolyBro KakuTE H7 V2 fournit l'alimentation et le contrôle de la caméra pour les quadricoptères (x4) et les octocoptères (x8), avec des prises ESC, une connectivité Bluetooth et un MCU. Cela permet une configuration et un réglage sans fil faciles via le stockage flash intégré de 128 Mo.

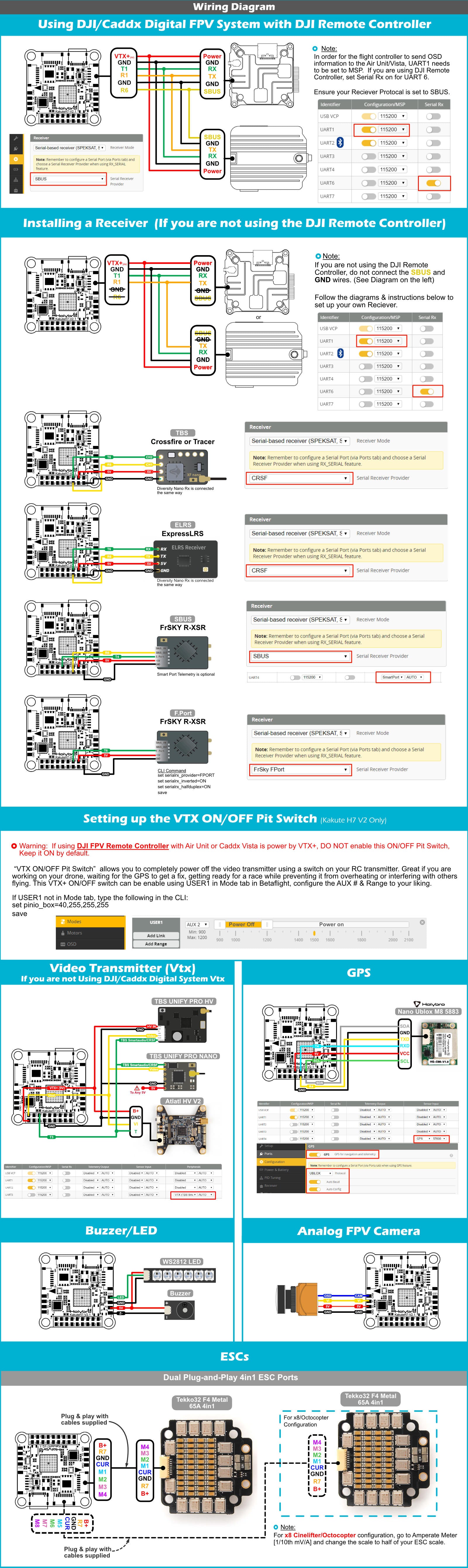

La fonction VTX+ permet une mise hors tension complète de l'émetteur vidéo via un interrupteur sur votre émetteur de radiocommande, le rendant compatible avec les câbles X8 Cinelifter/Octocopter.

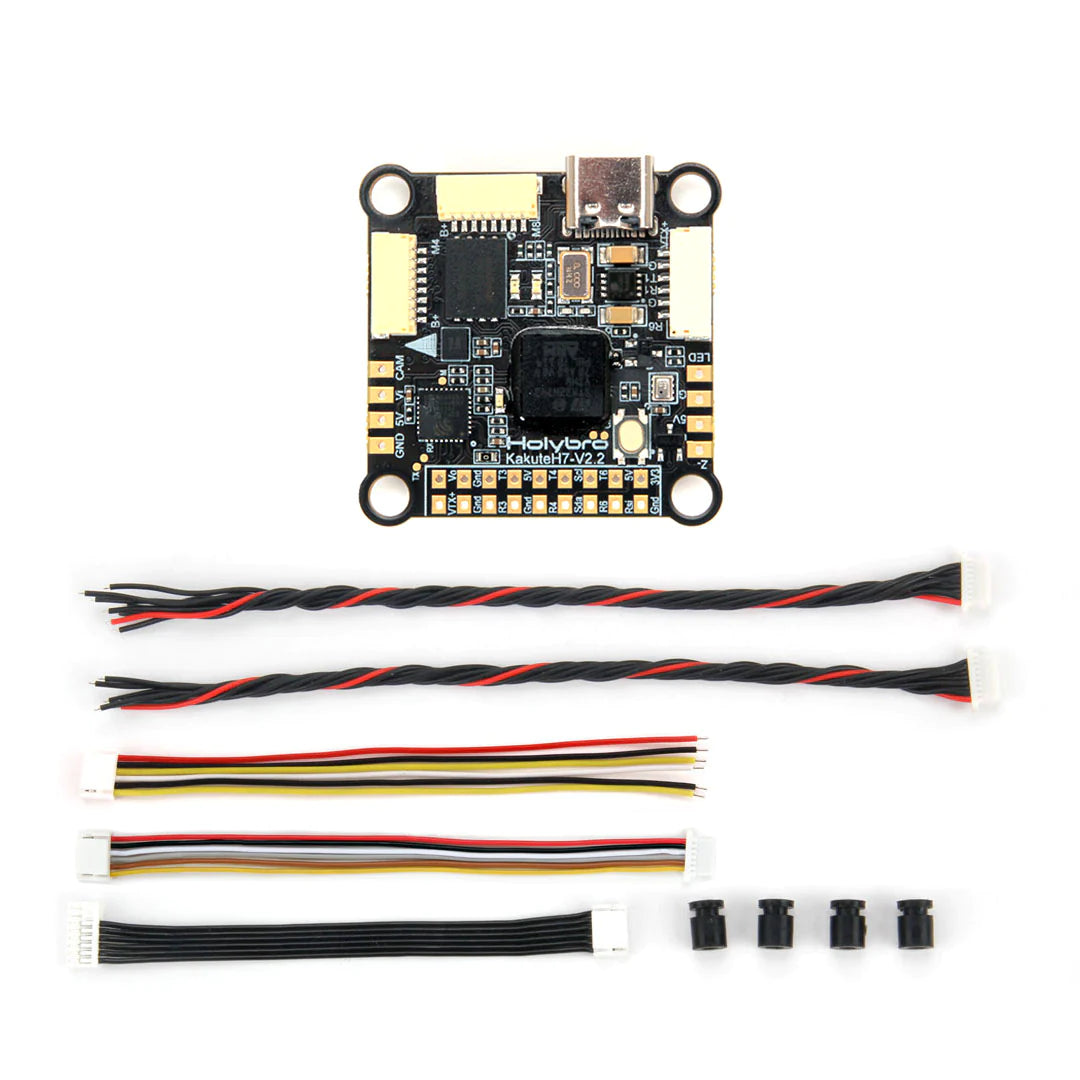

Le forfait comprend :

•  Contrôleur de vol Kakute H7 v2 avec Bluetooth*1
•  Insert d'œillets en silicone anti-vibration M3 *4
•  Câble JST SH 8 broches 150 mm*2
•  Câble JST GHR 8 broches vers JST GHR 6 broches 80 mm*1 (pour DJI/Caddx et autres systèmes HD)
•  Câble JST GHR 6 broches 100 mm*2 (pour Caddx et autres systèmes HD)
