JHEMCU RuiBet 60A/65A 3-6S BLHeli_S 4-en-1 ESC DSHOT600 pour quadricoptère, capteur de courant

Aperçu

Le JHEMCU RuiBet 60A/65A est un ESC brushless 4-en-1 BLHeli_S 3-6S conçu pour les systèmes d'alimentation des multirotors/quadcoptères. Il prend en charge le contrôle DSHOT600, intègre un capteur de courant et utilise un motif de montage compact de 30,5MM pour les piles de contrôleurs de vol courants.

Caractéristiques principales

• Plage d'entrée 3-6S : 11-27V
• Courant continu de 60A/65A par canal (x 4 canaux)
• Prise en charge DSHOT600
• Firmware BLHELI_S : J_H_15_REV16_7.HEX
• Capteur de courant intégré (pas de BEC)
• Motif de montage : 30,5MM*4MM (espacement de 30,5MM avec trous de 4MM)

Pour obtenir de l'aide pour la configuration ou des questions de compatibilité avant-vente, contactez [email protected] or visitez https://rcdrone.top/.

Spécifications

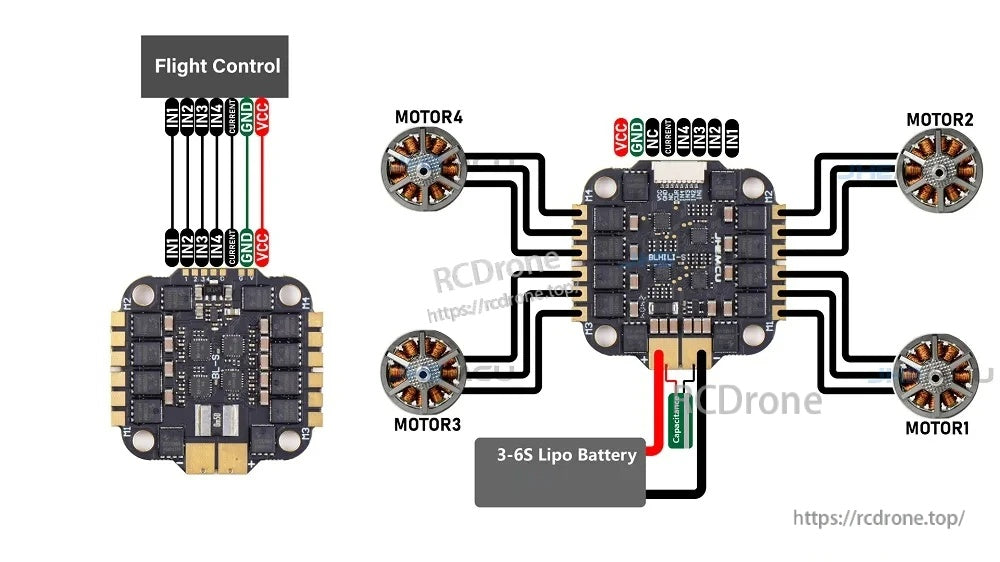

Câblage / Brochage (Connecteur de signal ESC)

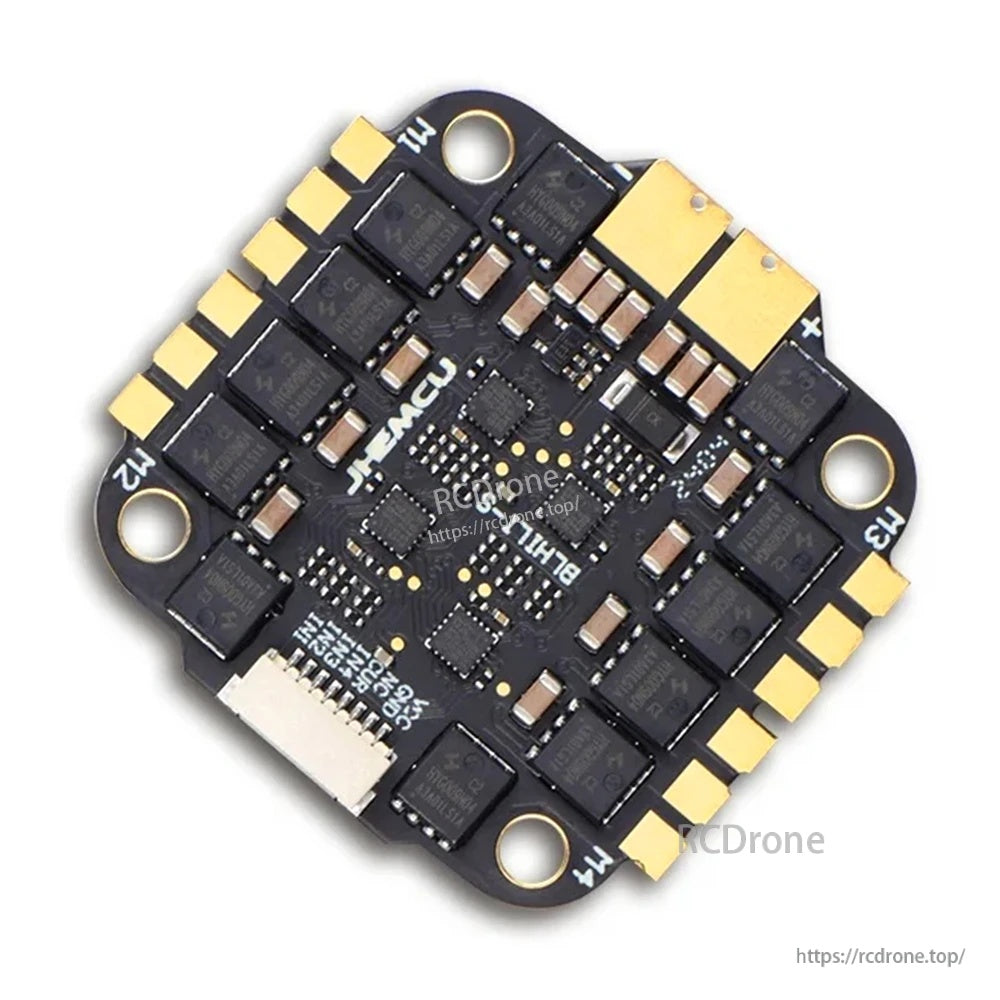

• Étiquettes des broches : VCC, GND, NC, CUR, IN4, IN3, IN2, IN1
• Connexions typiques montrées : entrées de signal du contrôleur de vol (IN1-IN4), COURANT vers l'entrée de courant du FC, et VCC/GND
• Entrée de batterie montrée comme batterie LiPo 3-6S ; connexion de condensateur montrée à travers les principaux fils d'alimentation

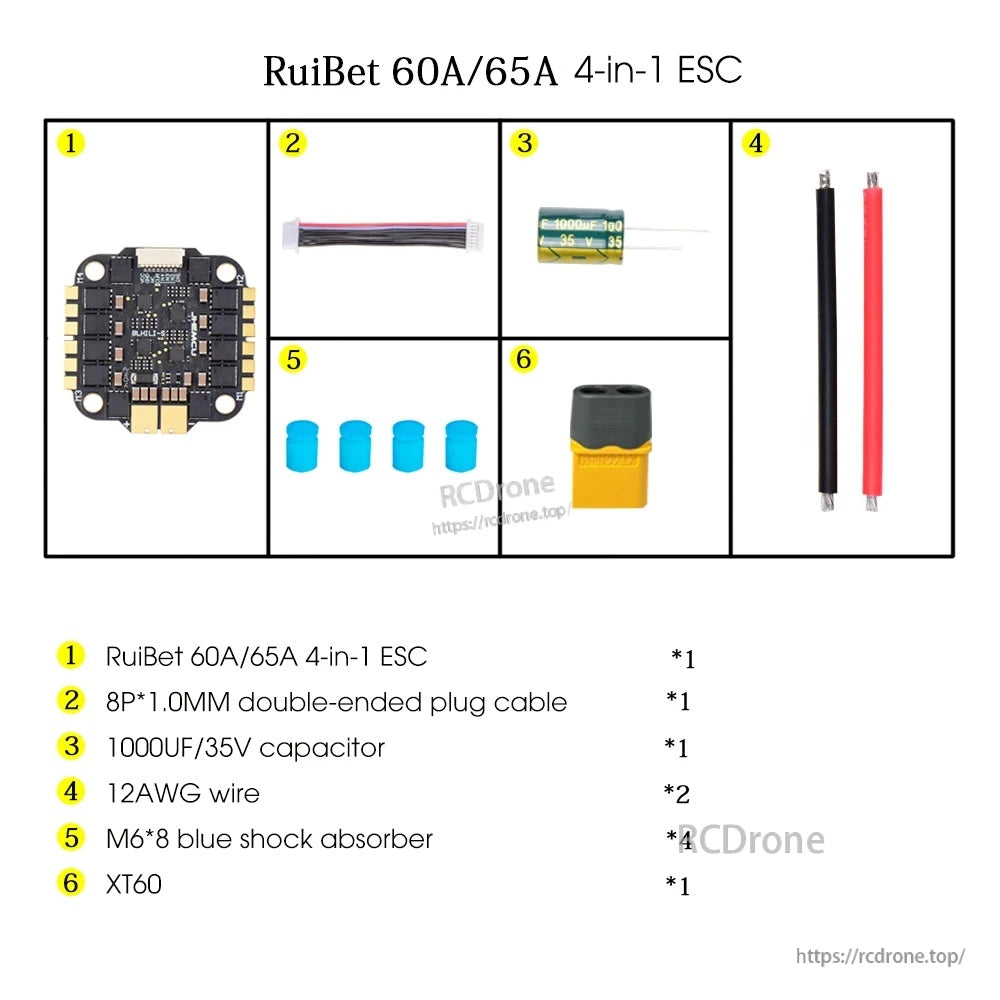

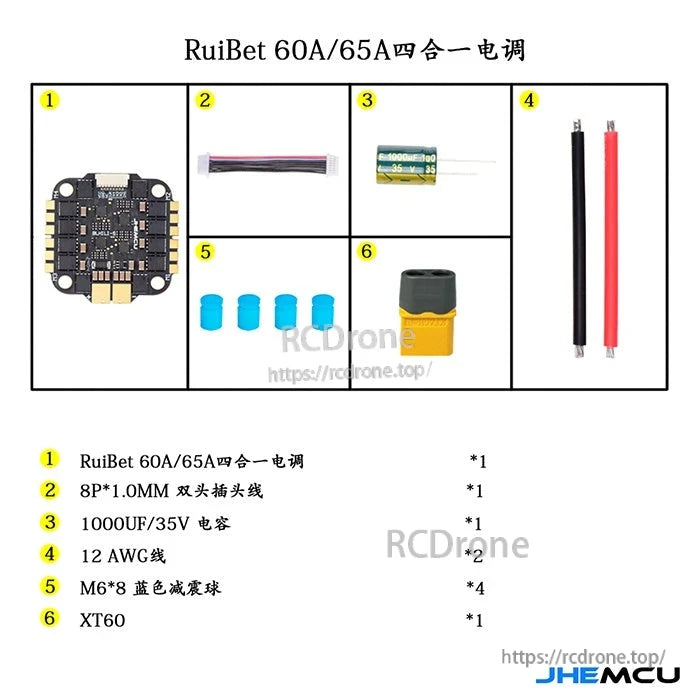

Ce qui est inclus

• RuiBet 60A/65A 4-en-1 ESC x 1
• Câble à double extrémité 8P*1.0MM x 1
• Condensateur 1000UF/35V x 1
• Fil 12AWG x 2
• Amortisseur bleu M6*8 (boules d'amortissement bleues) x 4
• XT60 x 1

Applications

• Constructions de quadcoptères/multirotors brushless 3-6S utilisant un motif de montage en pile de 30.5MM

Détails

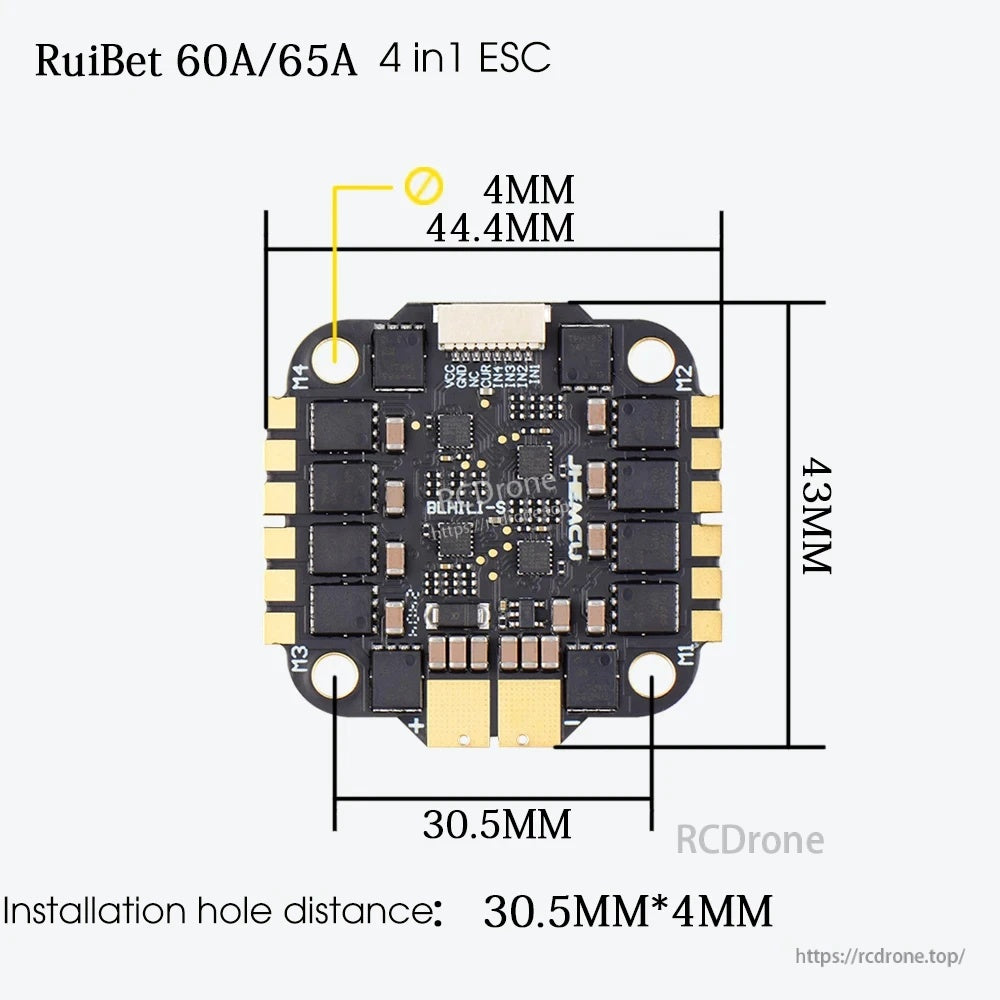

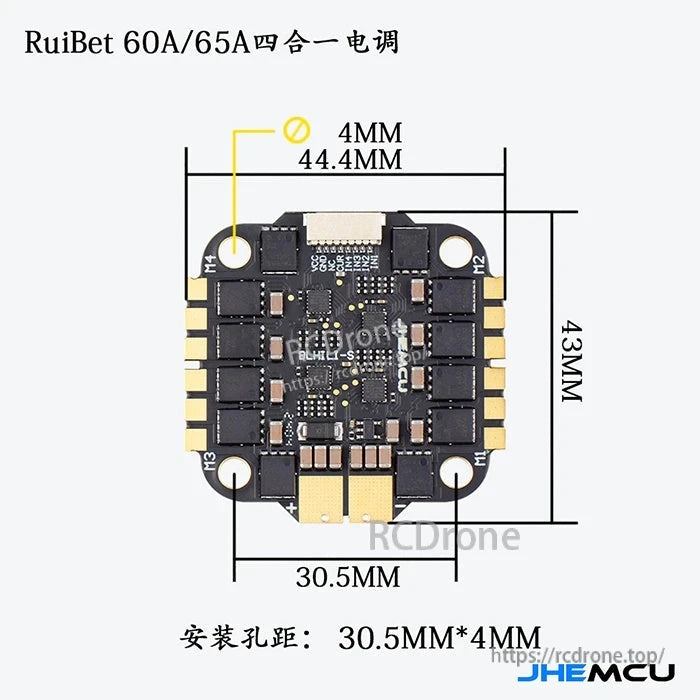

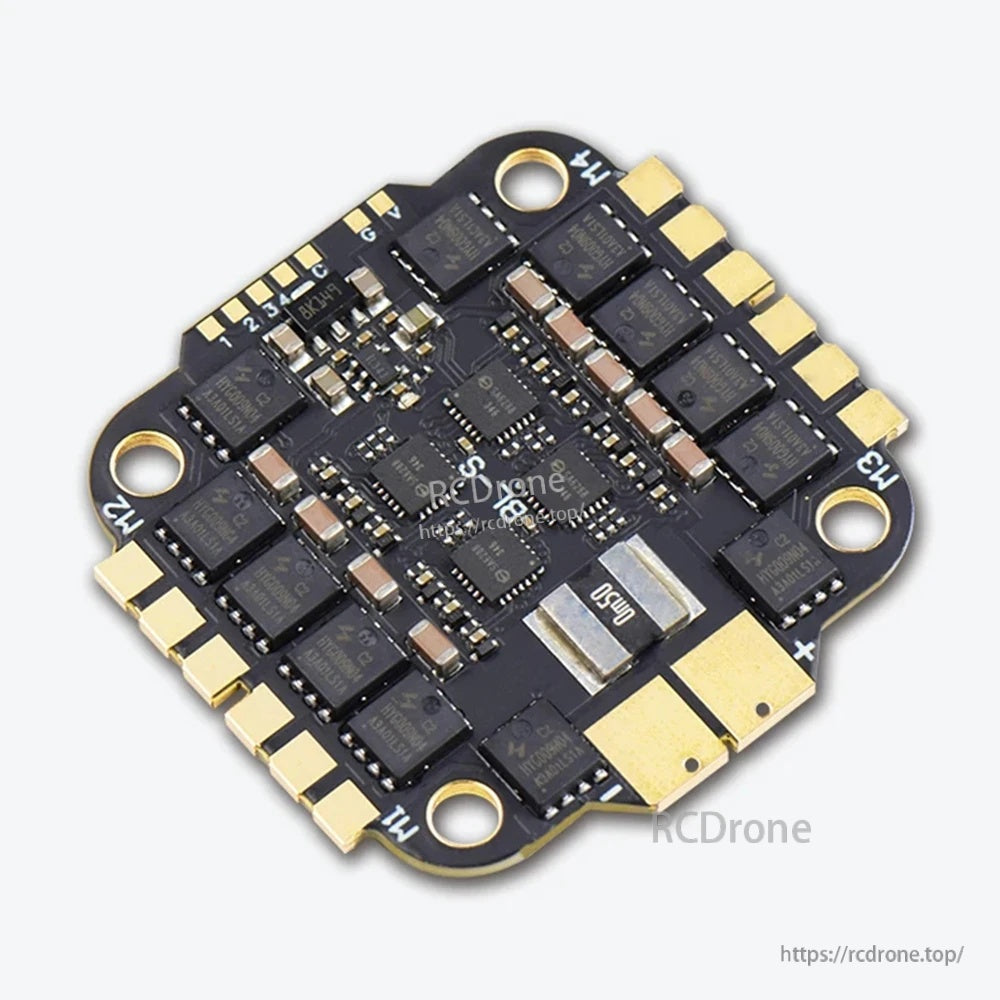

Conçu pour les piles de contrôleurs de vol standard 30.5×30.5mm, avec une empreinte compacte de 44.4×43mm.

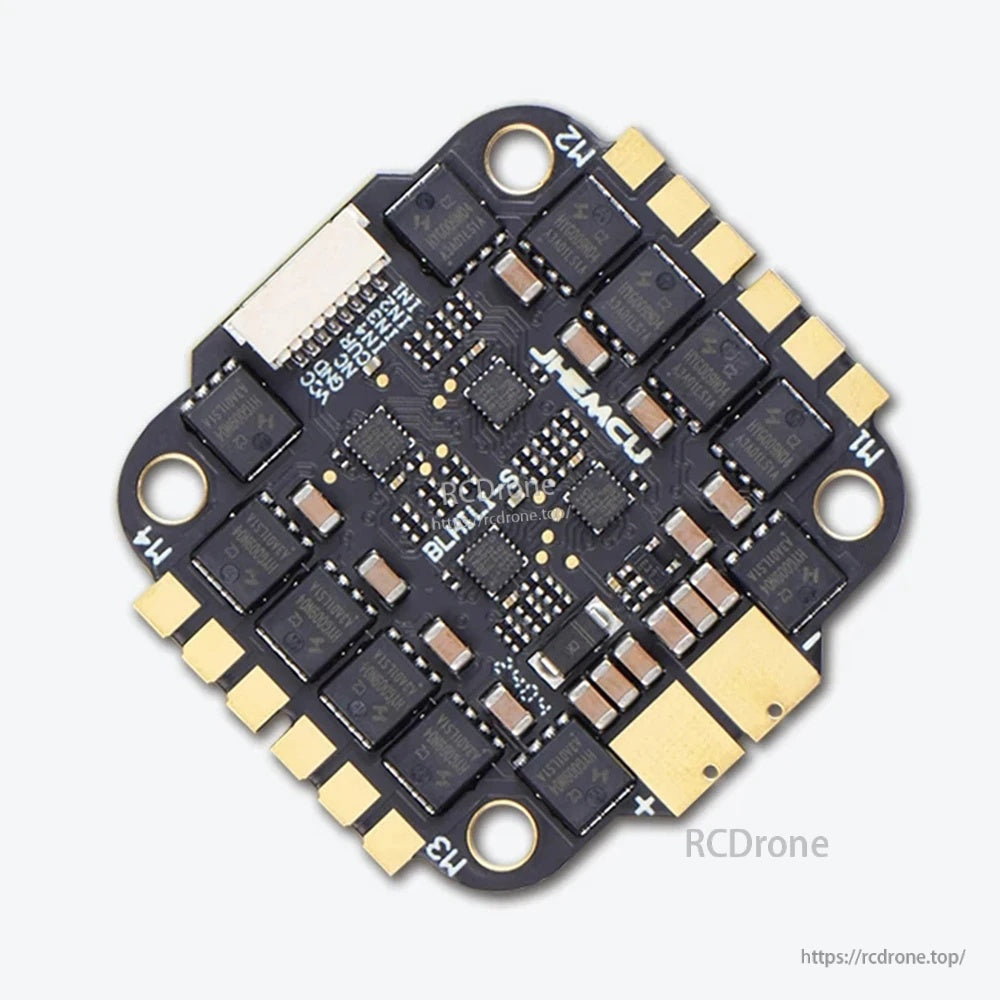

Les grandes pastilles dorées facilitent la soudure des fils de moteur et de l'alimentation principale de la batterie pour des constructions de quad propres.

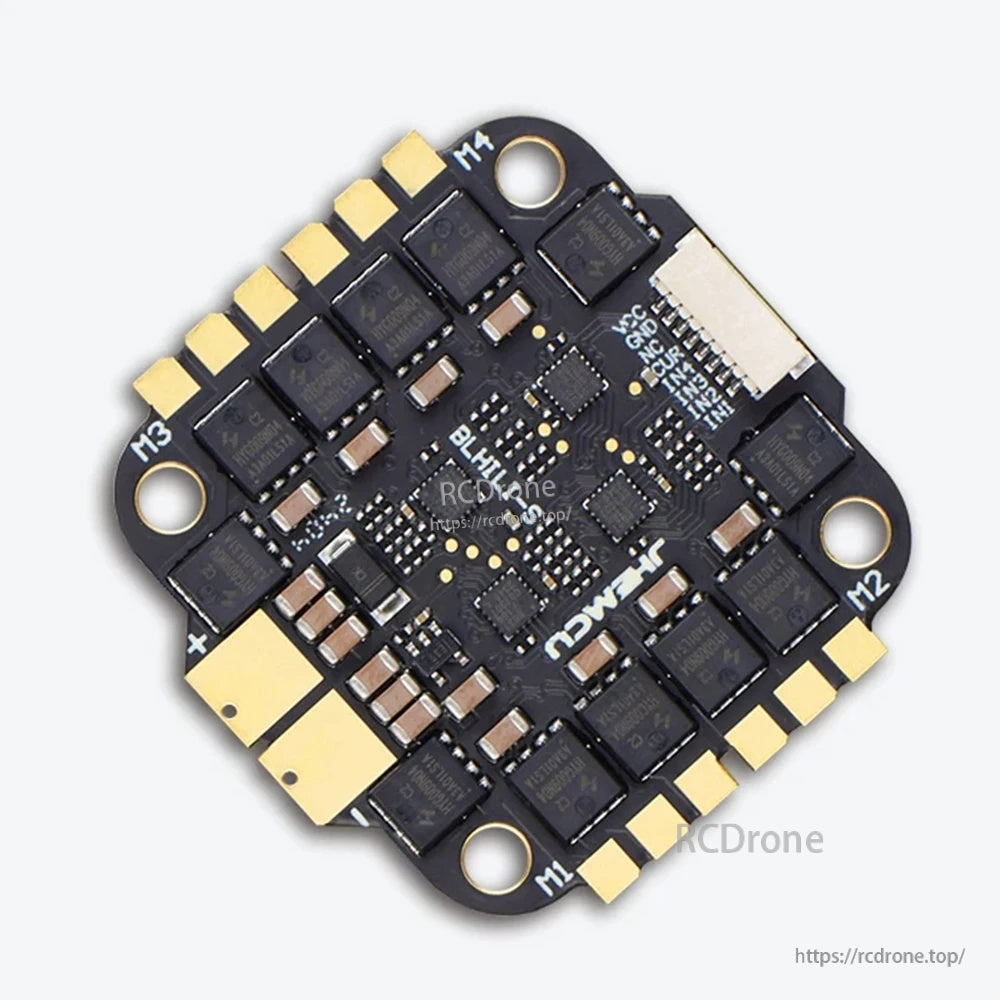

Le marquage clair des pastilles moteur M1–M4 aide à maintenir un câblage cohérent sur les bras de votre quadcoptère.

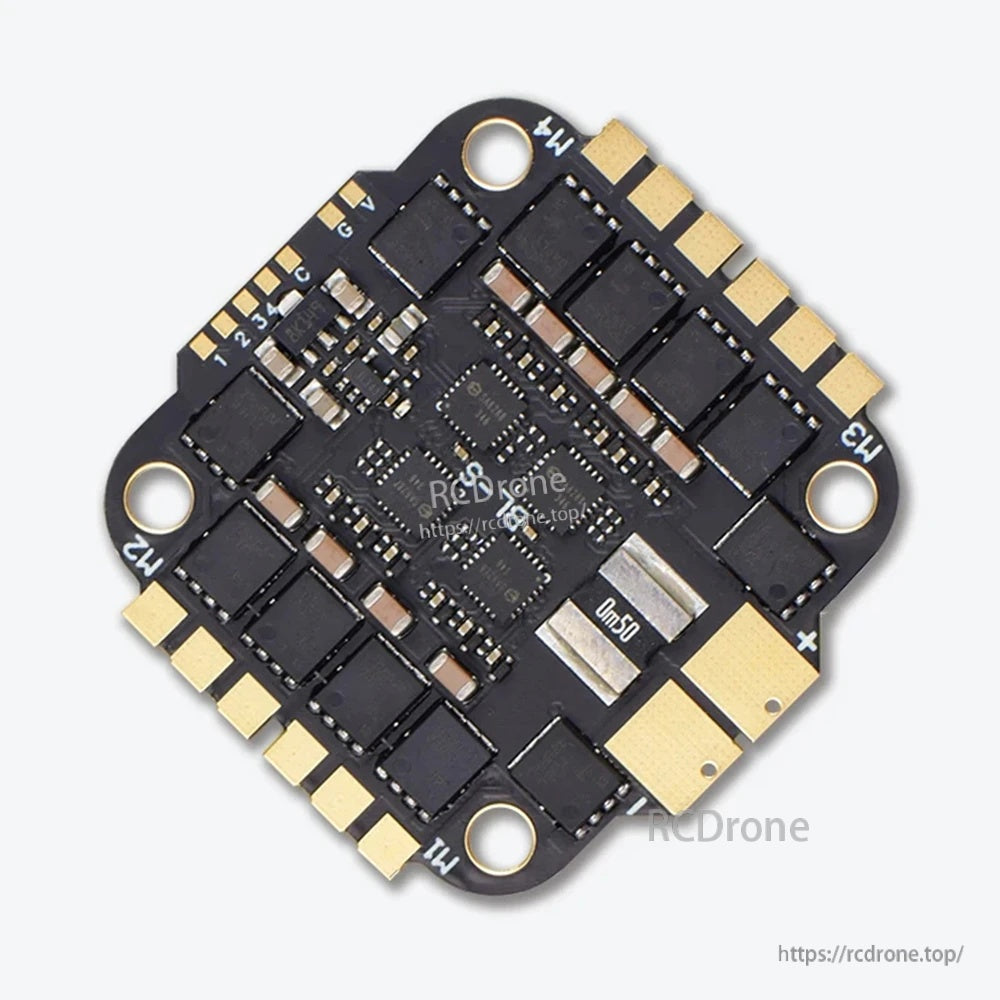

Une disposition robuste de MOSFET et un matériel intégré de détection de courant prennent en charge les configurations à courant élevé 3–6S.

Le kit comprend un XT60, un fil 12AWG, un condensateur de 1000µF/35V et des amortisseurs de montage pour une installation d'alimentation fiable.

Suivez le brochage pour connecter les signaux FC (IN1–IN4), la sortie de courant et les fils de batterie 3–6S dans une pile ordonnée.
