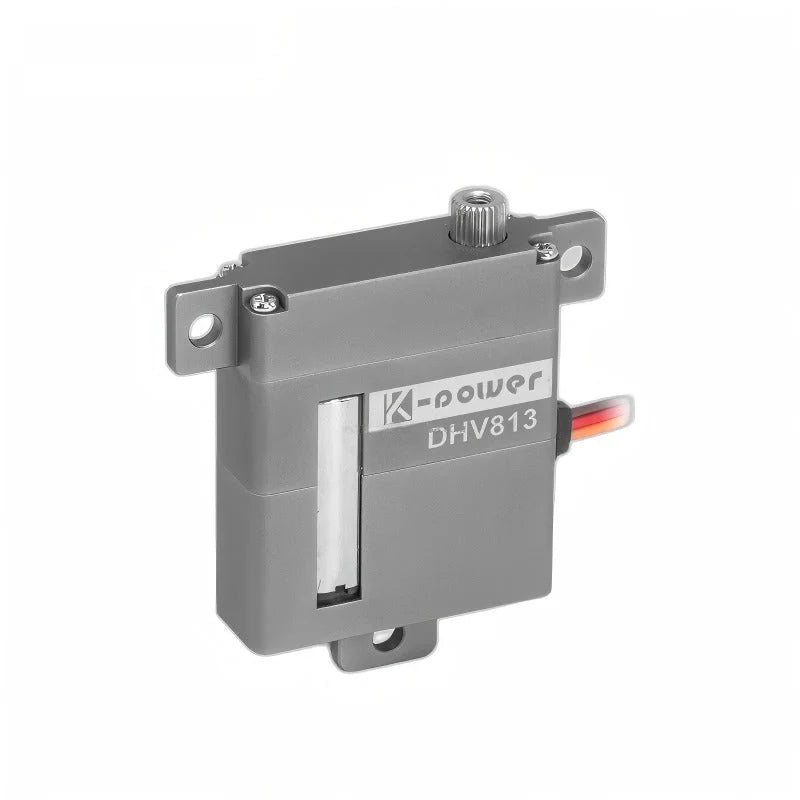

• Gray DHV813 servo viewed from the left, showing its labeled face, splined shaft, mounting tabs, and side wires.

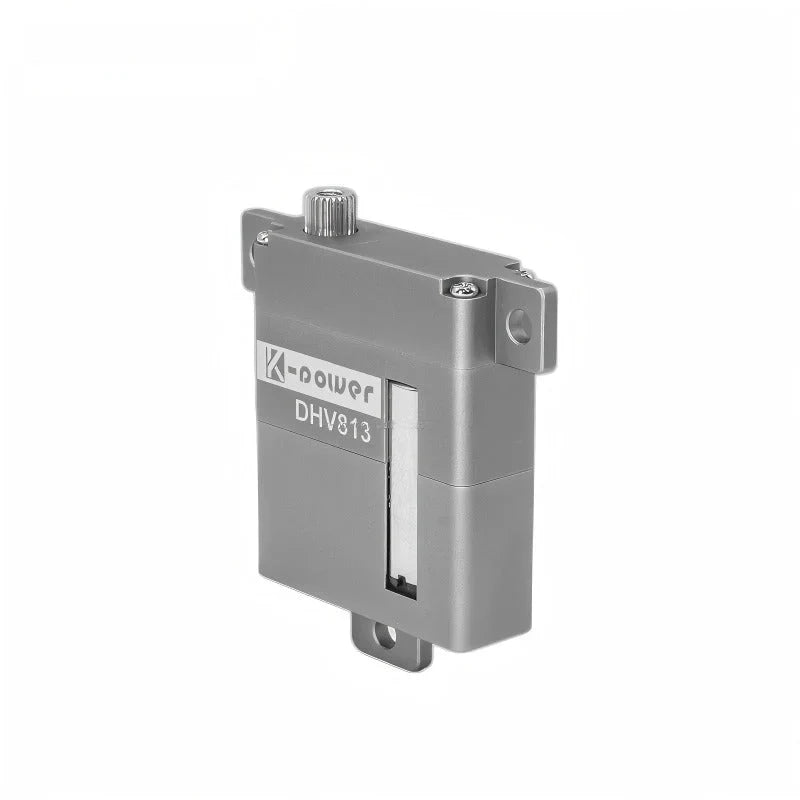

  • Gray servo viewed from the right, with its casing depth, DHV813 label, splined output shaft, and mounting holes visible.

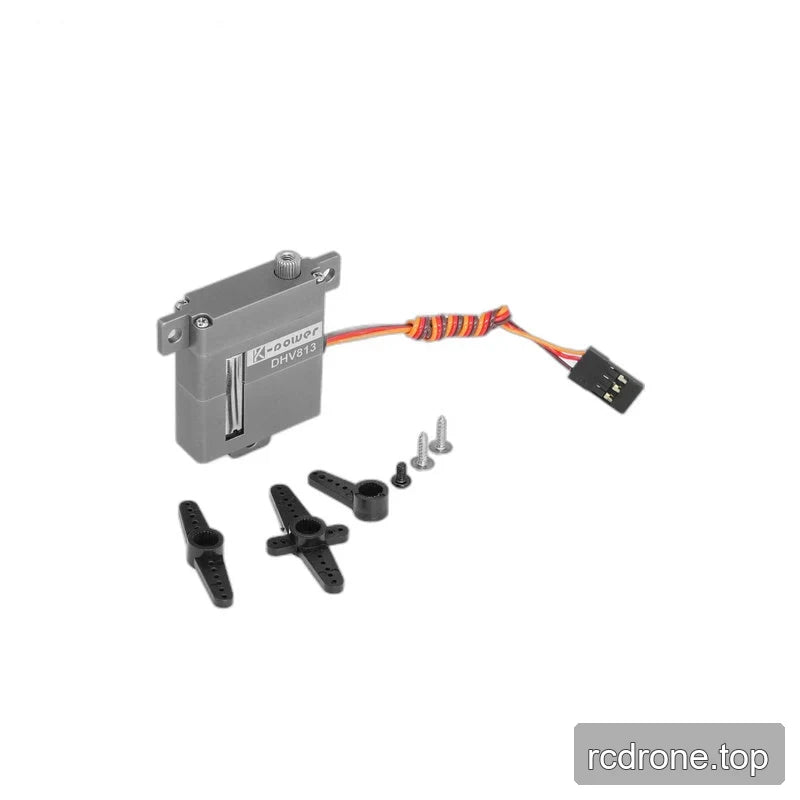

  • DHV813 servo with coiled lead and connector, displayed beside three black servo horns and three screws.

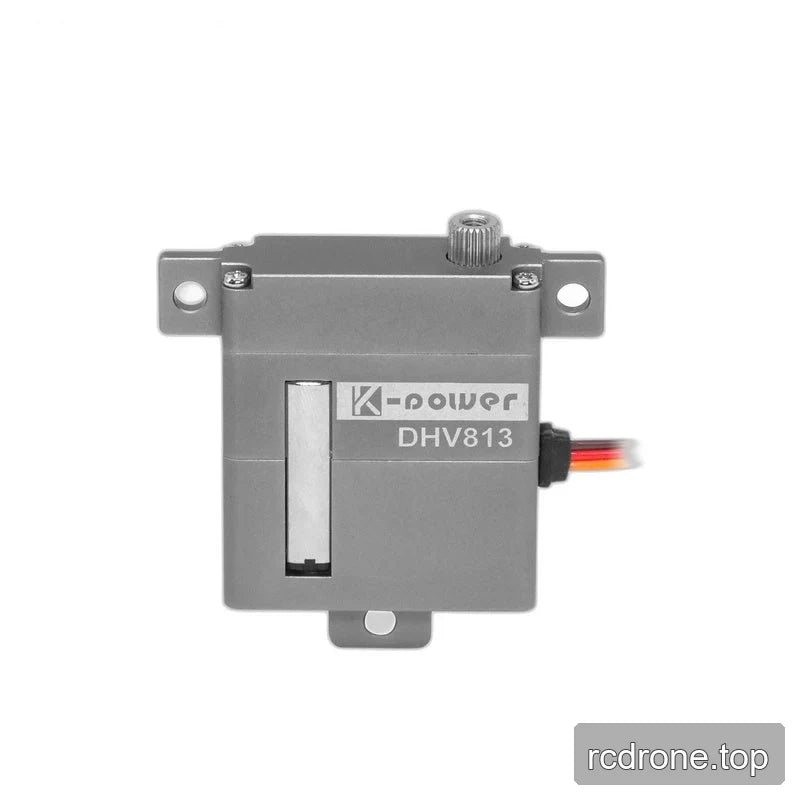

  • Front view of the gray DHV813 servo with a vertical silver inset, three mounting tabs, top shaft, and right-side wires.

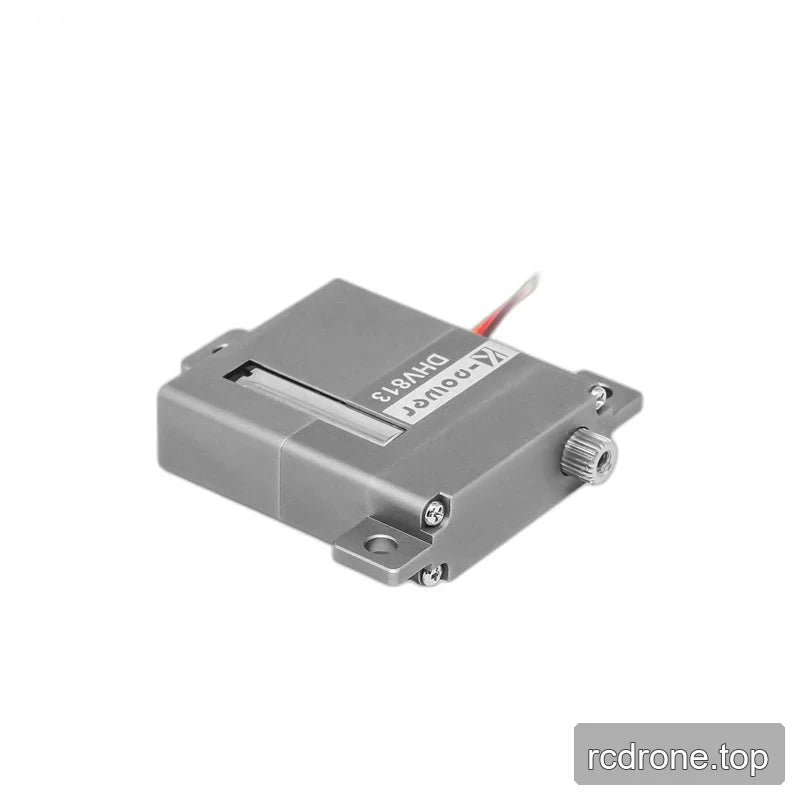

  • Gray servo lying diagonally, showing its shallow casing, right-facing splined shaft, mounting tabs, and casing screws.
1 5

Kpower DHV813 Servo Moteur Profil Bas, Profil 10 mm, Couple de Blocage 9 kg·cm pour Liaisons Robotiques

Kpower DHV813 Servo Moteur Profil Bas, Profil 10 mm, Couple de Blocage 9 kg·cm pour Liaisons Robotiques

Kpower

$77.00 USD
$77.00 USD
Vente Épuisé
Taxes incluses. Expédition calculé lors du paiement.
Version
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Afficher tous les détails

Aperçu

Le Kpower DHV813 est un servo moteur à profil bas pour des liaisons robotiques compactes et des mécanismes de positionnement où l'espace d'installation est limité. Son corps de 30 × 10 × 35 mm combine un moteur sans noyau avec un réducteur en métal et un boîtier en alliage d'aluminium. Les performances indiquées comprennent un couple de blocage de 9 kg·cm et une vitesse à vide de 0,09 s/60°, tandis qu'un déplacement de 120° supporte un mouvement angulaire contrôlé.

Caractéristiques

  • Profil mince de 10 mm pour des installations à espace contraint.
  • Moteur sans noyau avec des engrenages en métal usinés à haute résistance et faible jeu.
  • Boîtier en alliage d'aluminium et arrangement de roulements 2BB.
  • Détection de position par potentiomètre avec une bande morte indiquée de 3 µs.
  • 25T, Ø5 mm spline de sortie.
  • Angle de déplacement de 120°, avec déplacement personnalisé supporté.

Spécifications

Paramètre DHV813
Couple de décrochage 9 kg·cm
Vitesse à vide 0.09 s/60°
Angle de déplacement 120°; déplacement personnalisé pris en charge
Tension d'alimentation indiquée 6 V
Dimensions 30 × 10 × 35 mm
Épaisseur du profil 10 mm
Poids 29 g (1.02 oz)
Courant de fonctionnement 2500 mA
Matériau du boîtier Alliage d'aluminium
Engrenages Engrenages en métal usinés à haute résistance et faible jeu
Profilé 25T, Ø5 mm
Moteur Moteur sans noyau
Agencement des roulements 2BB
Capteur de position Potentiomètre
Zone morte 3 µs
Signal et protocole PWM | UART-TTL | RS-485
Indice de protection contre les intrusions IP42
Température de fonctionnement −10 à 50 °C

Applications
  • Actionnement de liaison robotique compacte : Utilisez le profil de 10 mm où un actionneur étroit aide à intégrer un mécanisme de positionnement angulaire dans un espace restreint.
  • Positionnement des joints du bras robotique : Le déplacement de 120° et la détection de position par potentiomètre soutiennent le mouvement contrôlé des liaisons conçues autour des dimensions et de l'arbre de sortie du servo.

Vidéos de produit

Documents

Détails visuels

Vidéo de produit

Caractéristiques et design

DHV813 servo renderings beside generic servo customization labels
Les deux rendus de servo les plus marquants sont étiquetés DHV813.

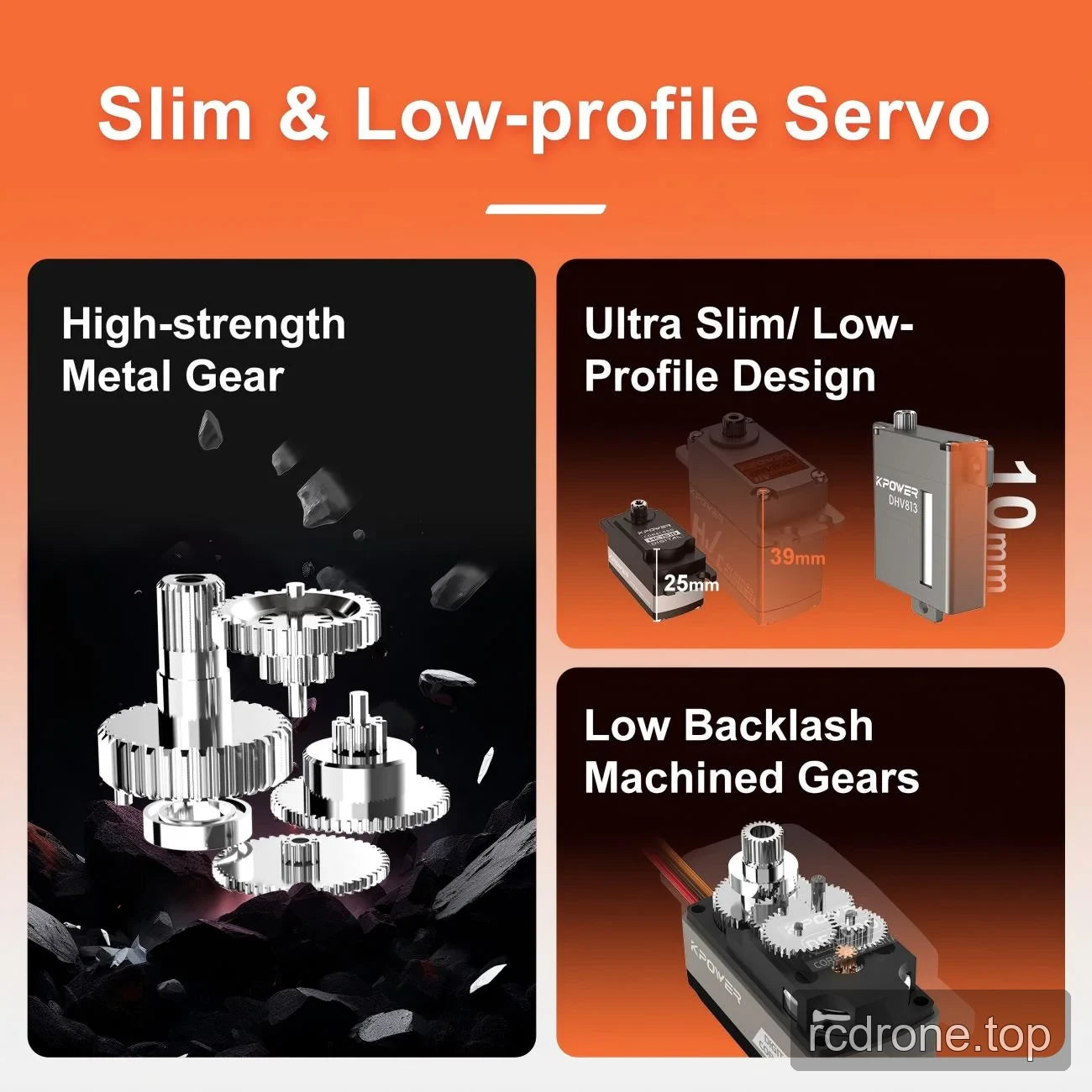

DHV813 10 mm slim profile and metal-gear construction illustrations
Le DHV813 a une épaisseur de profil étiquetée de 10 mm. Le DHV813 a un design mince et à profil bas.
Illustrative DHV840-labelled servo with aluminum case, coreless motor and 8.4 V label
La série DHV présente un graphique avec un servo étiqueté DHV840, un boîtier en aluminium, un moteur sans noyau et une étiquette de 8,4 V
Generic servo customization panel covering appearance, torque, wiring and protocols
Panneau de capacité de servo personnalisé couvrant l'apparence, le couple, le câblage, les protocoles et la conception de fiabilité

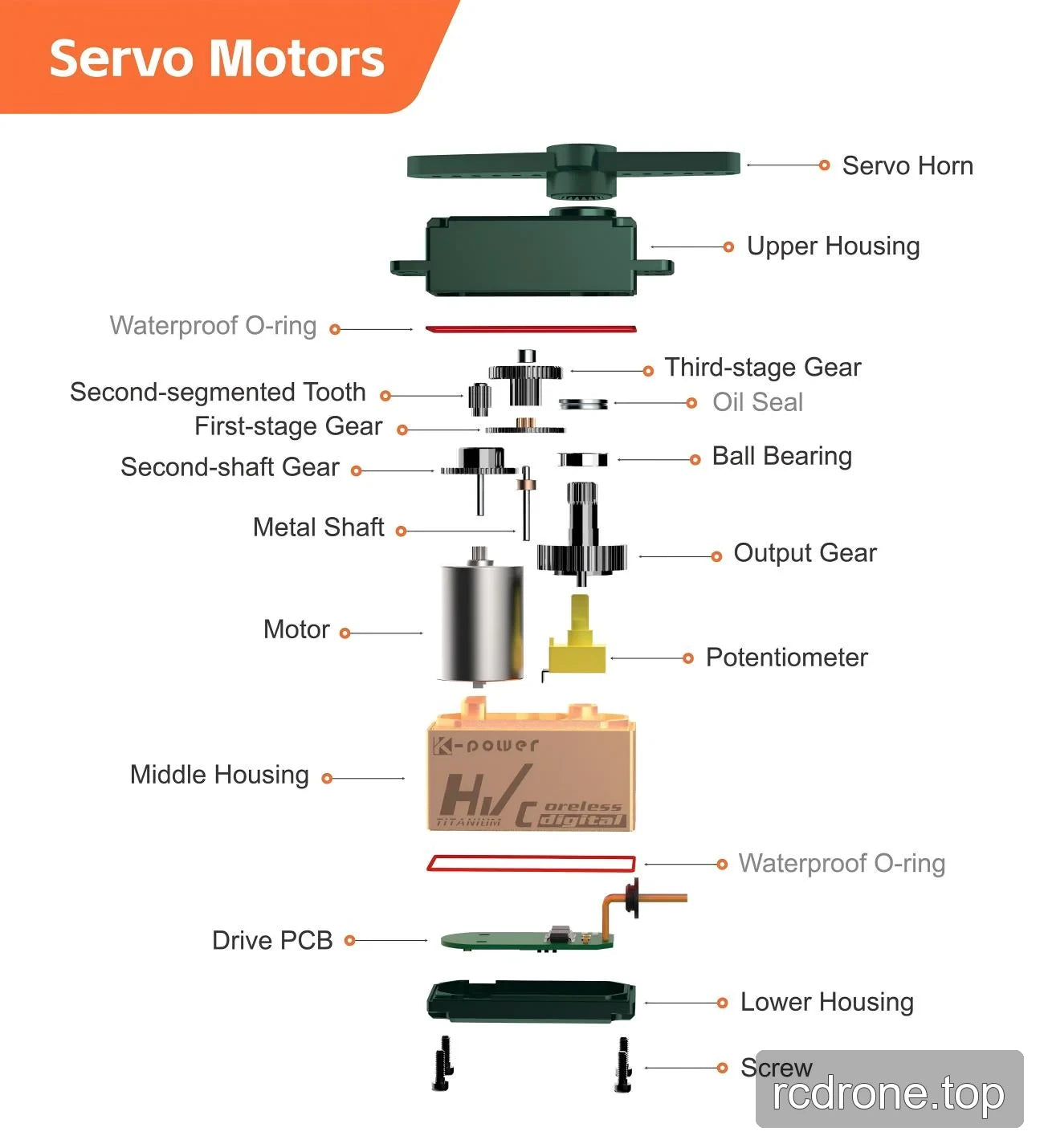

Generic exploded servo diagram with housings, gears, seals, motor and control components
Diagramme de servo explosé identifiant les logements, les engrenages, les joints, le moteur et les composants de contrôle

Spécifications et Performance

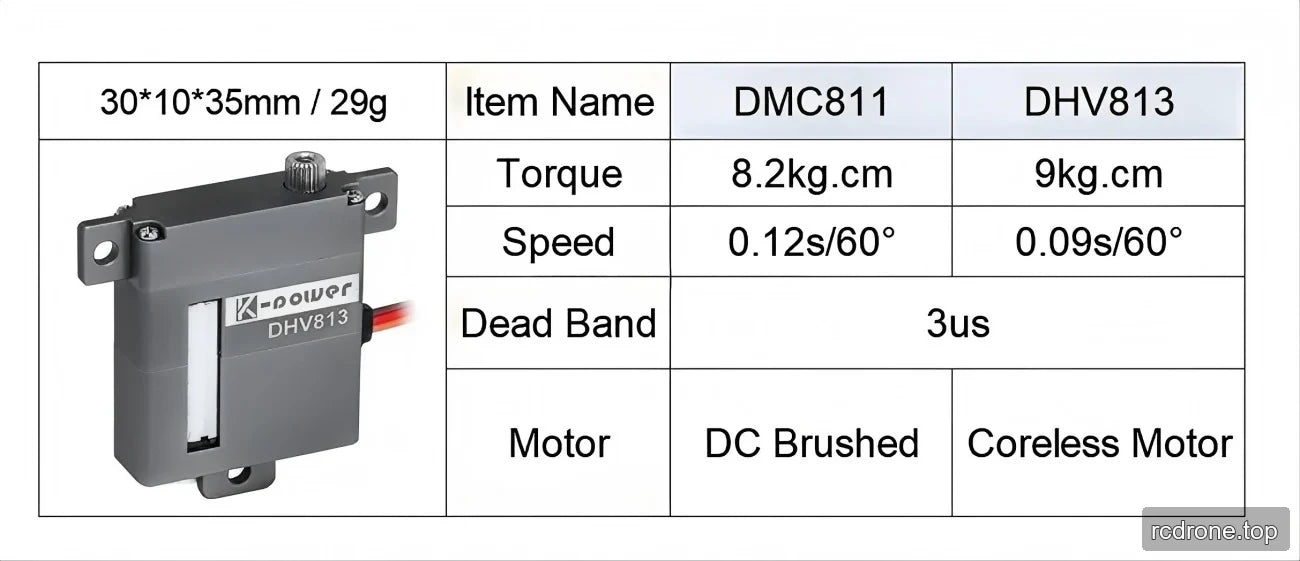

DMC811 and DHV813 comparison table with dimensions, torque, speed and motor types
Le panneau produit DHV813 spécifie des dimensions de 30 × 10 × 35 mm. Le panneau produit DHV813 spécifie un poids de 29 g.

Détails supplémentaires sur le produit

Servo horn shapes labelled Flat, Cross, Round, Star and Single
Cinq formes de servo-horn noires étiquetées Plat, Croix, Rond, Étoile et Unique
Generic ODM development workflow from needs assessment to mass production
Flux de travail de développement de produit ODM, de l'évaluation des besoins à la production de masse

Interfaces et connexions

Generic three-contact servo wiring reference with brown, red and orange leads
Connecteur servo à trois contacts avec fil de terre marron, alimentation rouge et signal orange

Exemples d'application

Kpower drive-and-control application montage including robotics, automation and RC models
Montage d'application Kpower couvrant la robotique, l'automatisation, les modèles RC, les drones et d'autres industries
