Kpower M09YY Micro Servo à engrenages métalliques, 12 g, 4,8–8,4 V pour avions RC et micro robots

Kpower

$35.00 USD

Vente Épuisé

Taxes incluses. Expédition calculé lors du paiement.

Version M09YY

Quantité

Afficher tous les détails

Aperçu

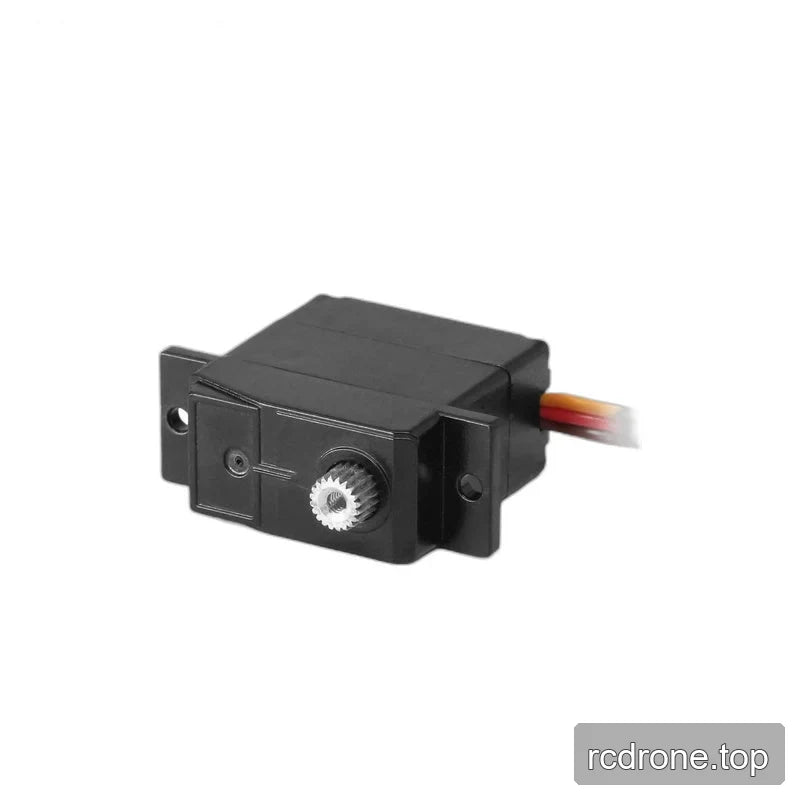

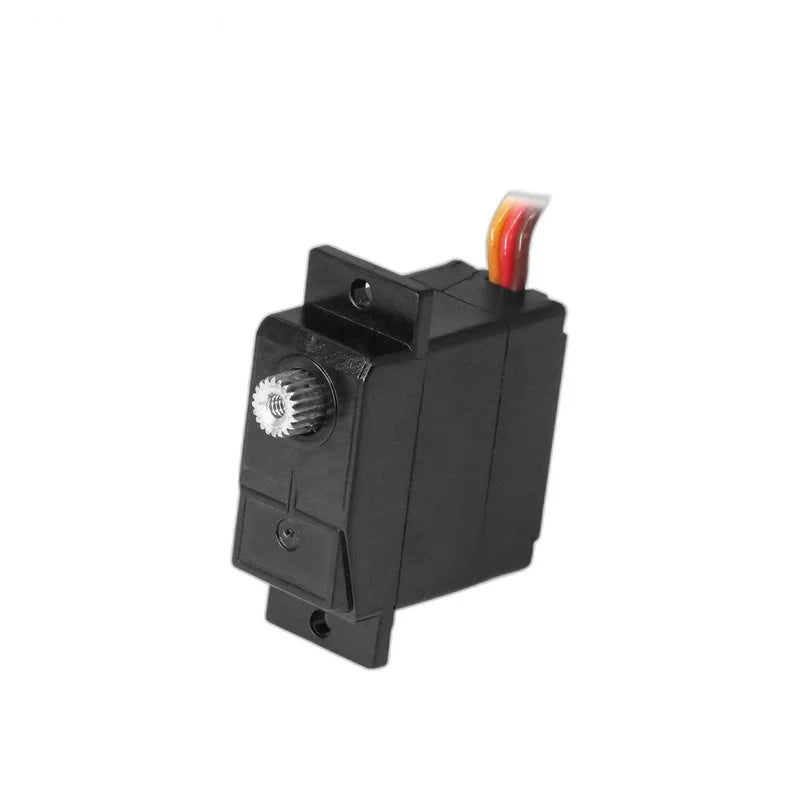

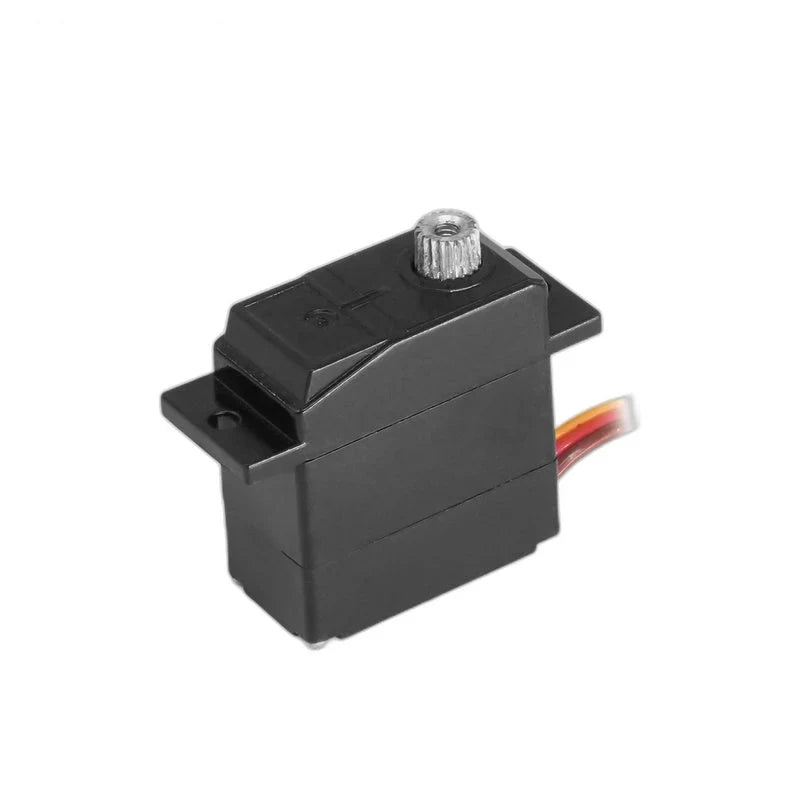

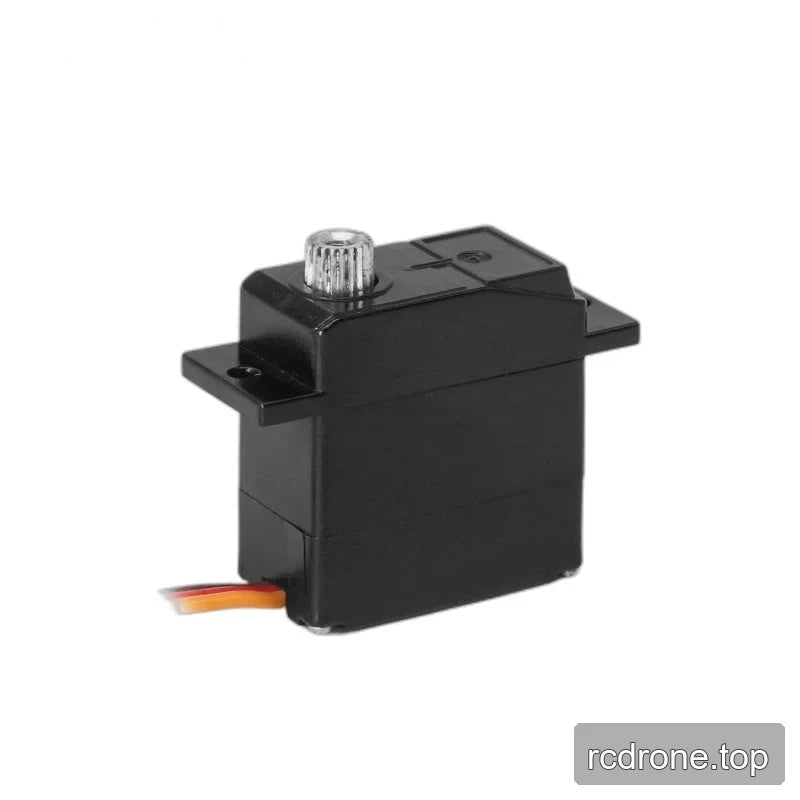

Le Kpower M09YY est un servo-moteur micro à engrenages métalliques de 12 g pour avions RC, mécanismes de UAV et micro robots. Son corps compact de 23 × 12 × 24,3 mm, ses pattes de montage et son fil de 270 mm à trois fils supportent l'installation dans de petits mécanismes. Fonctionnant de 4,8 à 8,4 V, il fournit un couple et une vitesse dépendants de la tension, avec un moteur à courant continu à balais, un capteur de position à potentiomètre et une plage de pulse de contrôle de 900 à 2100 μs.

Caractéristiques

Engrenages métalliques et un arbre de sortie cannelé pour transmettre le mouvement à un bras de servo.
Pattes de montage opposées avec des trous de montage pour sécuriser le servo.
Moteur à courant continu à balais avec capteur de position à potentiomètre et une bande morte de 8 μs.
Boîtier en plastique, deux roulements à billes et un fil de 270 mm à trois fils.
Angle de déplacement de 120°, avec personnalisation indiquée pour la plage de déplacement.

Spécifications

Paramètre	Valeur
Modèle	Kpower M09YY
Type de produit	Servomoteur micro à pignon métallique
Poids	12 g
Dimensions	23 × 12 × 24.3 mm
Tension de fonctionnement	4.8–8.4 V
Couple de blocage	5.5 kg (unité fournie ; longueur du bras de levier non spécifiée)
Couple nominal	1.4 kg (unité fournie ; longueur du bras de levier non spécifiée)
Vitesse à vide	0.13 s
Plage d'angle de déplacement	120°; personnalisable
Engrenage de corne spline	25T, Ø5 mm
Matériau de l'engrenage	Métal
Moteur	DC à balais
Protocole	PWM / TTL / RS-485
Courant à vide	1300 mA
Capteur de position	Potentiomètre
Matériau du boîtier	Plastique
Roulements à billes	2BB
Fréquence de fonctionnement	50–333 Hz
Température de fonctionnement	−10 à 50 °C
Indice de protection	IP42
Zone morte	8 μs

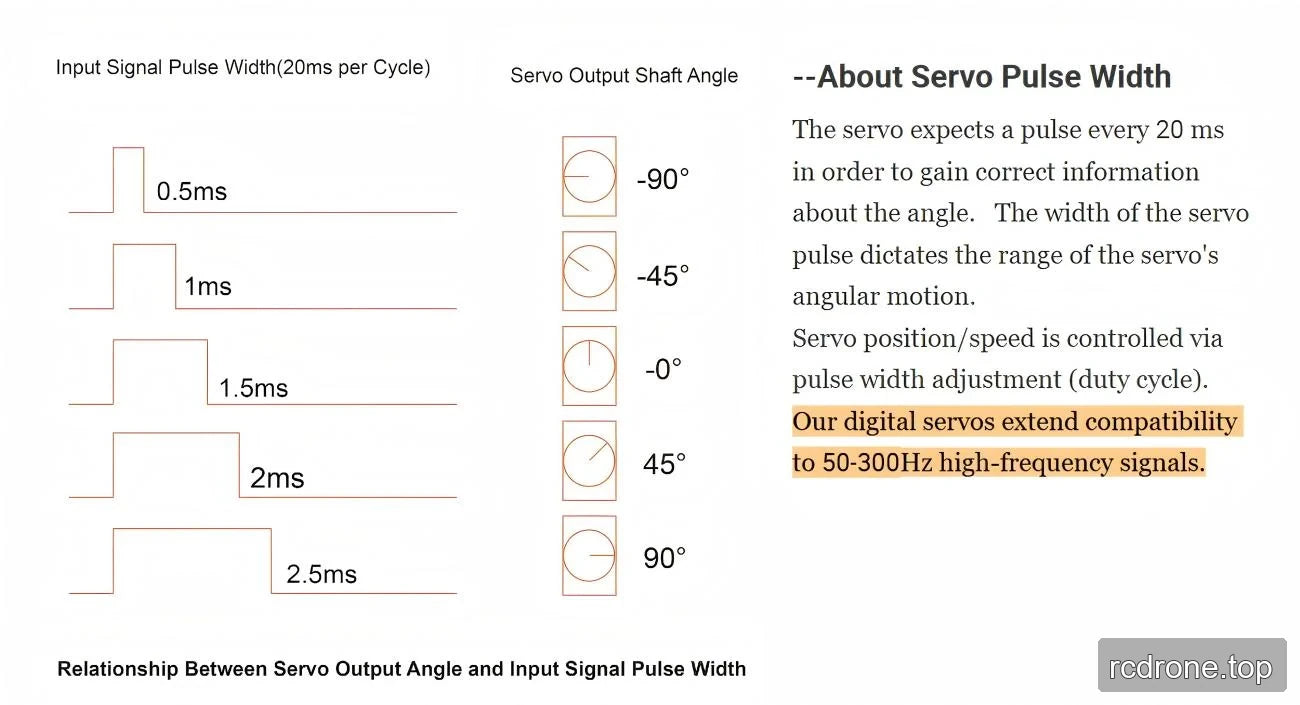

Plage de pulsation de contrôle	900–2100 μs
Fil	Trois fils
Longueur du fil	270 mm

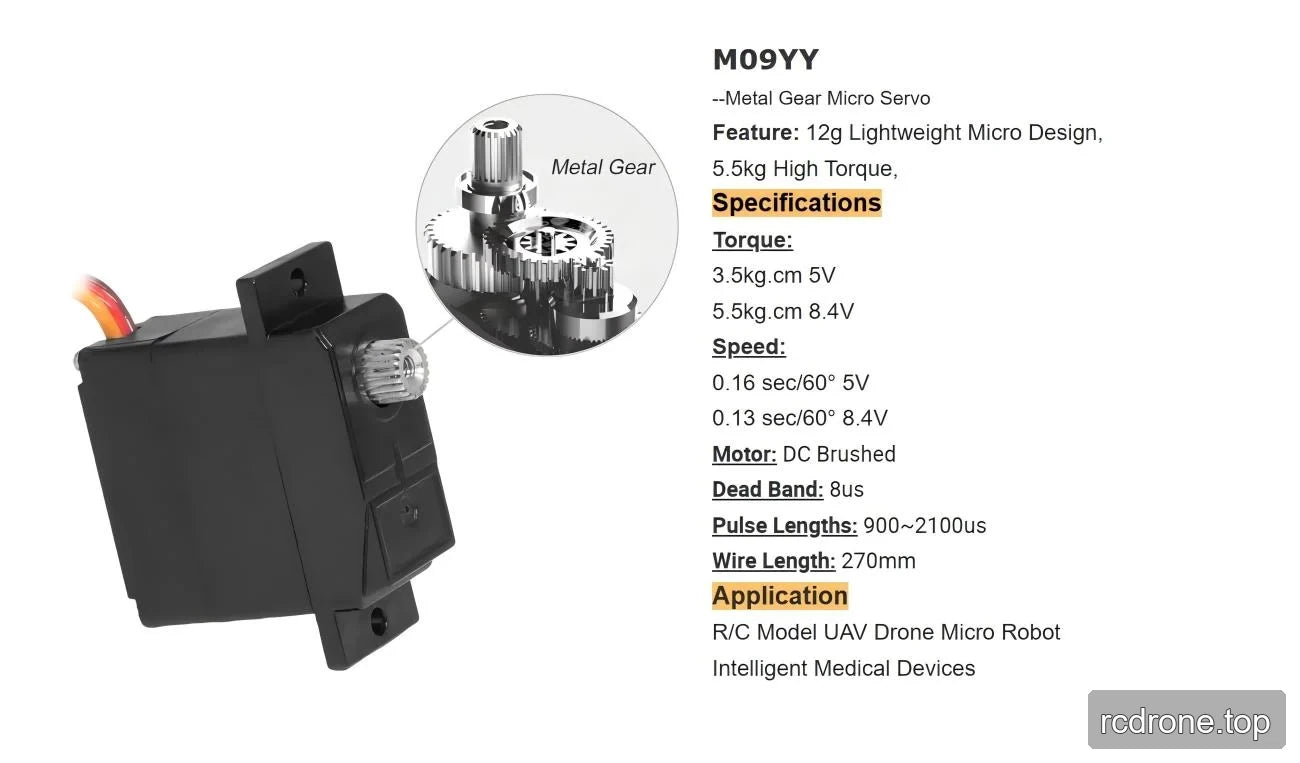

Couple et vitesse dépendants de la tension

Paramètre	À 5 V	À 8.4 V
Couple	3.5 kg·cm	5.5 kg·cm
Vitesse	0.16 s/60°	0.13 s/60°

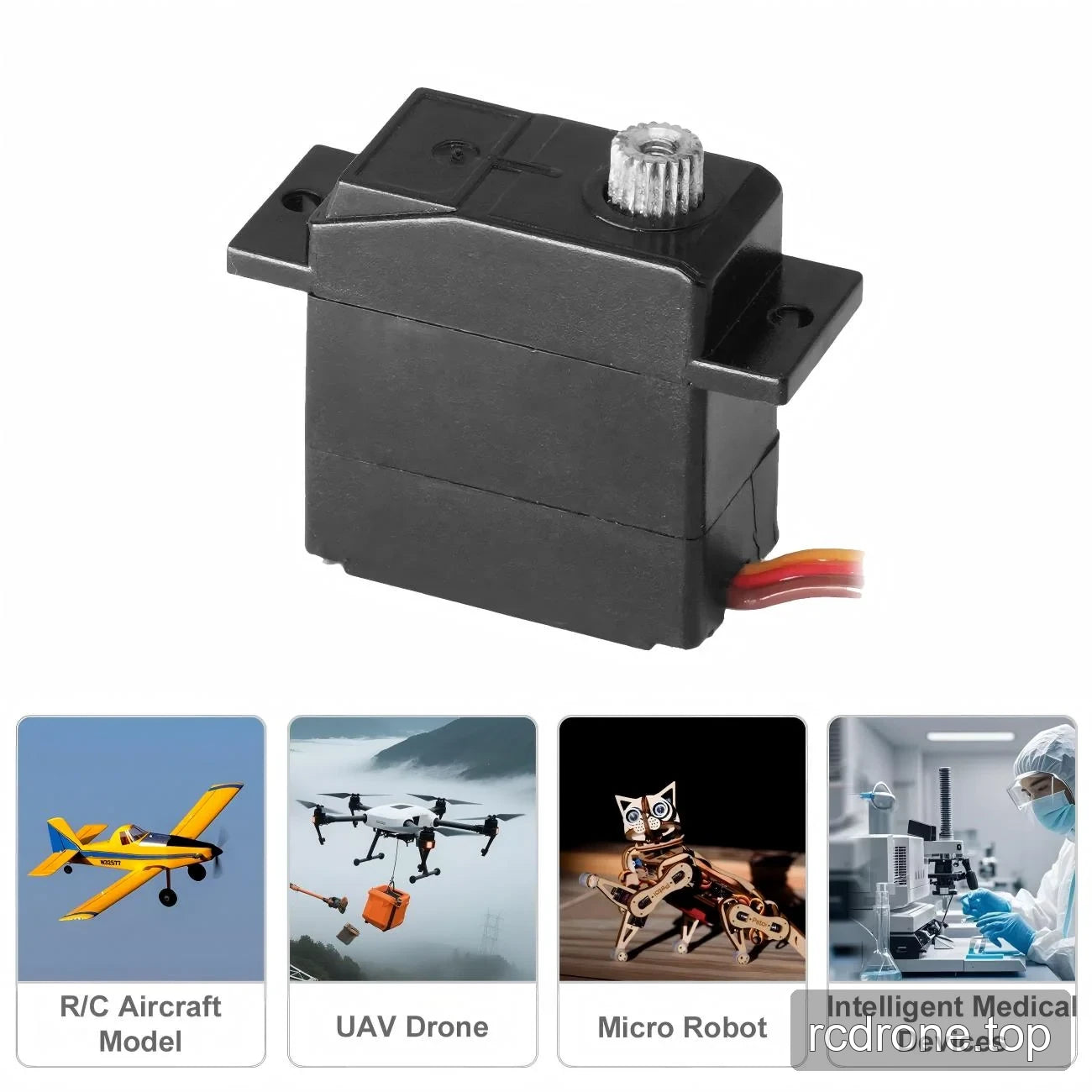

Applications

Aéronefs RC et autres modèles RC : actionner de petits mécanismes de contrôle à l'aide du servo compact de 12 g et de ses pattes de montage.
Mécanismes UAV : positionner de petits mécanismes embarqués où le corps compact et le fil de 270 mm facilitent l'installation et le câblage .
Micro robots : entraîner de petites articulations ou liaisons à l'aide d'engrenages en métal et de capteurs de position basés sur des potentiomètres.
Mécanismes de dispositifs médicaux intelligents : fournir un positionnement mécanique compact dans les limites électriques et opérationnelles spécifiées.
