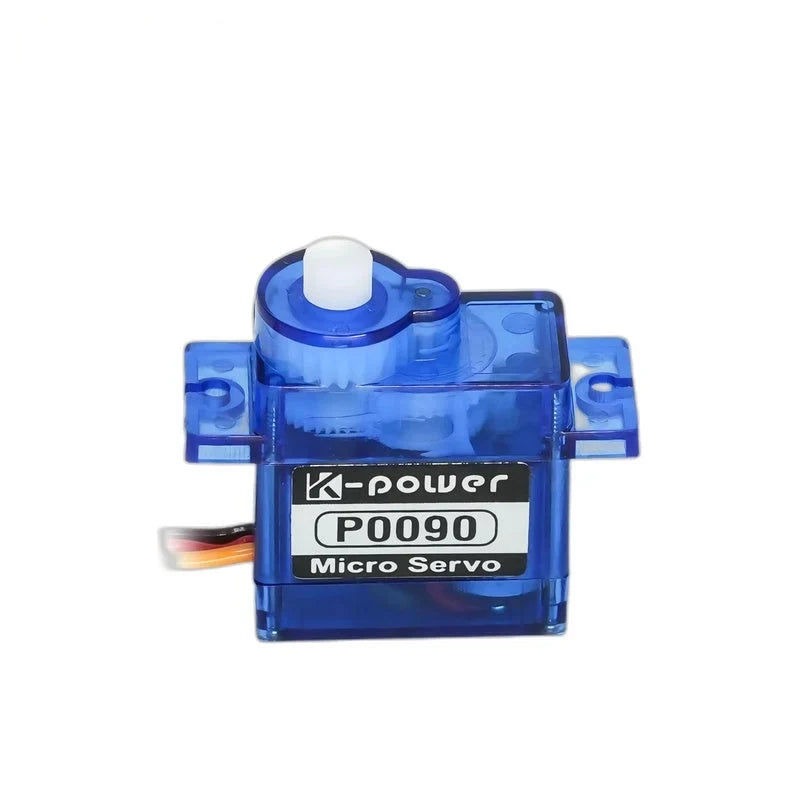

• Translucent blue P0090 micro servo shown upright with white output shaft, front label, and side mounting tabs.

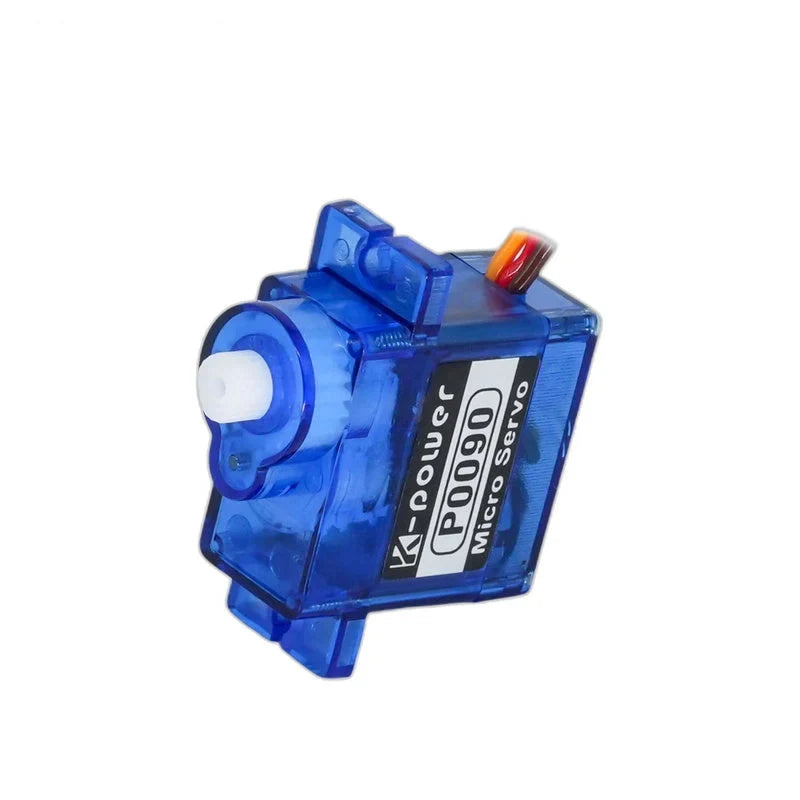

  • Blue micro servo in a tilted view with its white shaft pointing left, visible P0090 label, and colored wire lead.

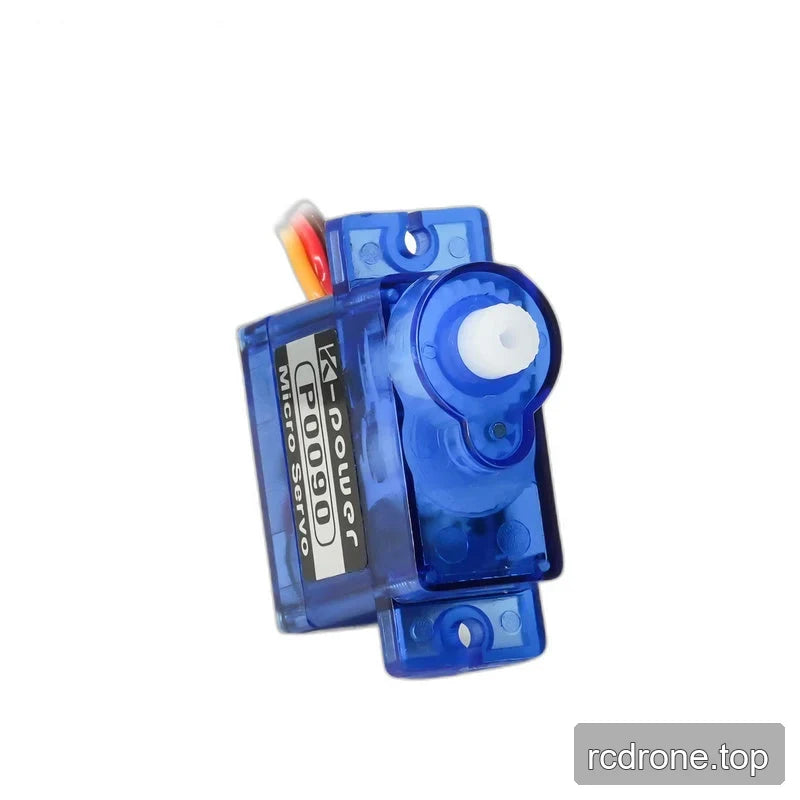

  • P0090 servo angled toward the white output shaft end, with gears visible through the blue case and slotted mounting tabs.

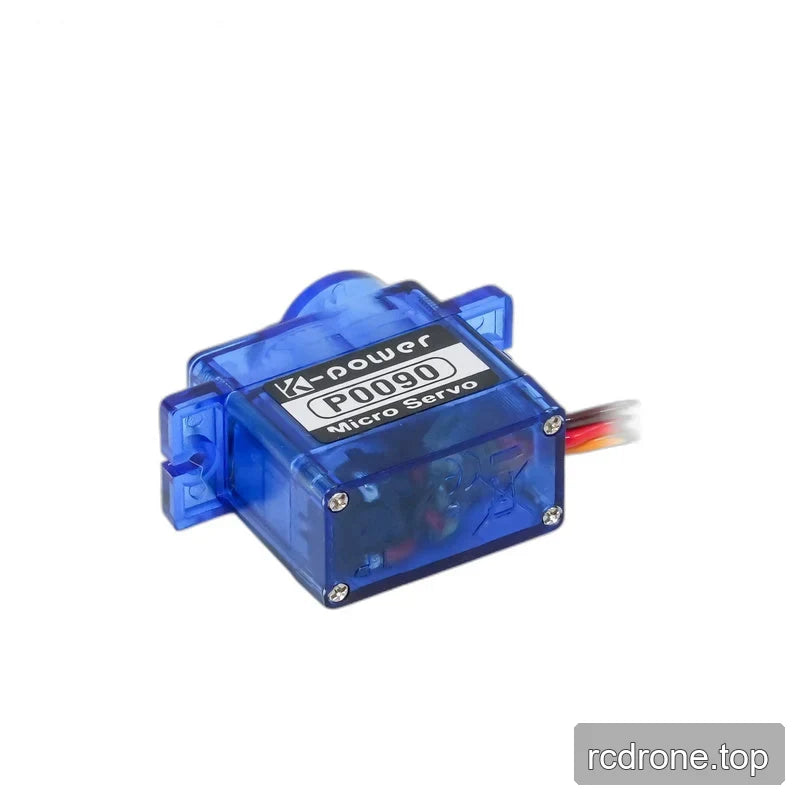

  • Blue P0090 servo viewed from below, showing the translucent bottom cover, four corner screws, and wires extending right.
1 4

Kpower P0090 9 g Micro Servo à Engrenages en Plastique pour Avions RC, UAV et Micro Robots

Kpower P0090 9 g Micro Servo à Engrenages en Plastique pour Avions RC, UAV et Micro Robots

Kpower

$35.00 USD
$35.00 USD
Vente Épuisé
Taxes incluses. Expédition calculé lors du paiement.
Version
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Afficher tous les détails

Aperçu

Le Kpower P0090 est un micro servo en plastique de 9 g pour avions RC, UAV et mécanismes robotiques compacts. Son corps de 22,7 × 12,5 × 26,9 mm supporte des installations économes en espace, tandis qu'un fil de 275 mm offre une portée de connexion. Le couple est spécifié à 1,6 kg·cm à 4,8 V et 1,8 kg·cm à 6,0 V, avec des vitesses correspondantes de 0,10 et 0,09 s/60°.

Caractéristiques

  • Engrenages en plastique POM et un boîtier en plastique bleu translucide avec des pattes de montage.
  • Moteur à courant continu sans noyau avec détection de position par potentiomètre.
  • Deux roulements à billes (2BB).
  • Angle de déplacement de 120°, avec un déplacement personnalisable spécifié.
  • Embrayage de sortie 21T avec un diamètre de 4,8 mm.

Spécifications

Performance Dépendante de la Tension

Paramètre À 4,8 V À 6.0 V
Couple 1.6 kg·cm 1.8 kg·cm
Vitesse 0.10 s/60° 0.09 s/60°

Spécifications mécaniques, électriques et environnementales

Paramètre Valeur
Modèle P0090
Type de produit Micro servo à pignon en plastique
Couple de blocage 1.8 kg·cm
Couple nominal 0.5 kg; unité de couple complète non spécifiée
Vitesse à vide 0.09 s/60°
Poids 9 g
Dimensions 22.7 × 12,5 × 26,9 mm
Longueur de fil 275 mm
Plage d'angle de déplacement 120°; personnalisable
Tension de fonctionnement 4,8–8,4 V
Engrenage de corne spline 21T, Ø4.8 mm
Matériau de l'engrenage POM
Moteur DC à balais ; sans noyau
Protocole PWM / TTL / RS-485
Courant à vide 1000 mA
Capteur de position Potentiomètre
Matériau du boîtier Plastique
Roulements à billes 2BB
Fréquence de fonctionnement 50–333 Hz
Température de fonctionnement −10 à 50 °C
Indice de protection IP42

Applications

  • Aéronefs RC et mécanismes de UAV à voilure fixe : actionnement de servo compact pour les liaisons de contrôle où le poids de 9 g et le petit corps aident à limiter la masse et l'espace d'installation.
  • Micro robots et robots bioniques à plusieurs pattes : actionnement par articulation et liaison utilisant un servo compact avec un déplacement de 120°.
  • Robots à doigts intelligents : petits mécanismes de liaison de doigts qui bénéficient du boîtier compact et d'un pas de 275 mm.
  • Éducation STEAM et jouets robotiques : articulations mobiles et mécanismes de démonstration utilisant un servo à moteur en plastique léger.
  • Mécanismes de dispositifs médicaux intelligents : actionnement mécanique compact où un servo léger et de petite taille est requis.

Documents

Vidéos de Produits

Détails Visuels

Vidéo de Produit

Exemples d'Applications

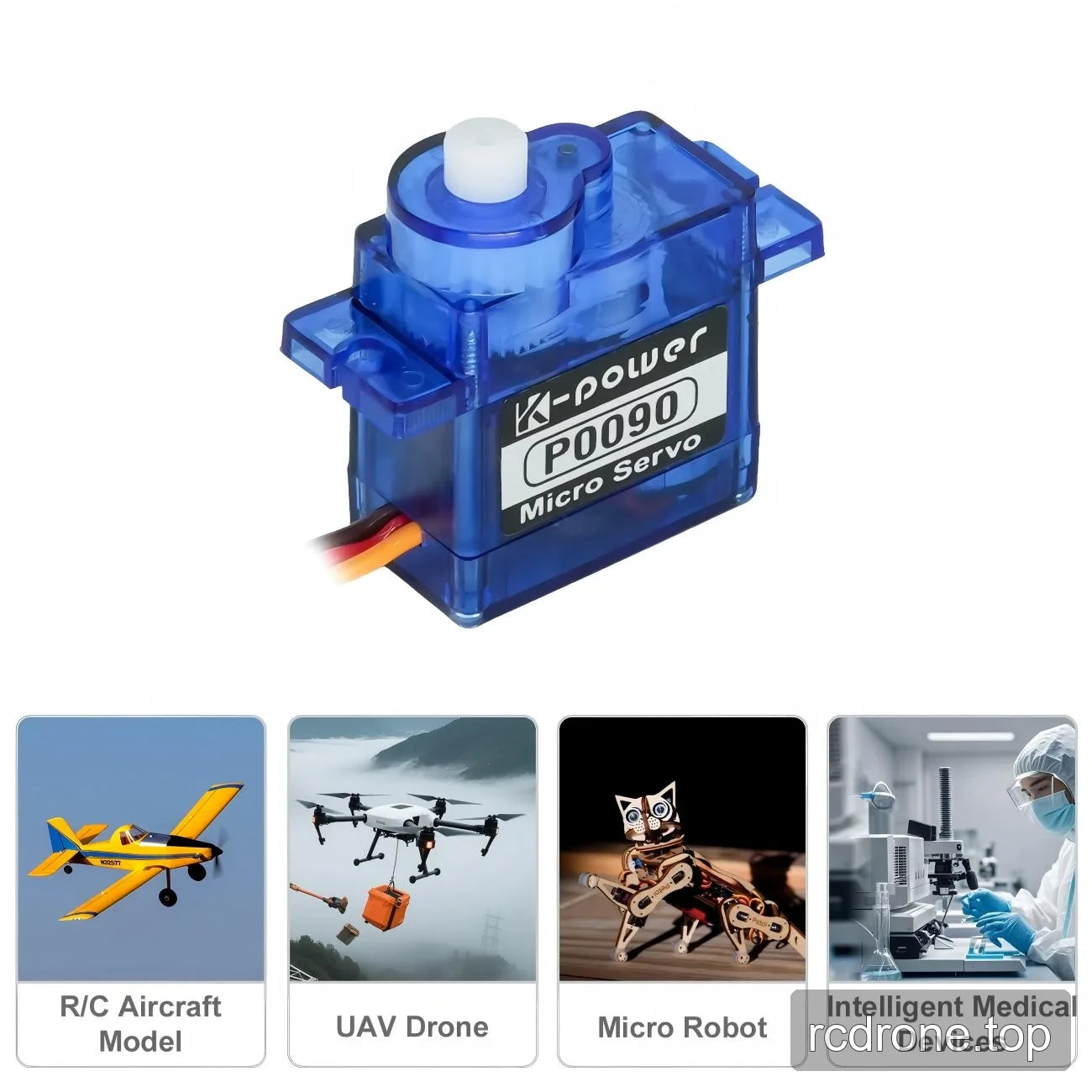

Blue P0090 micro servo with aircraft, UAV, micro robot and medical-device application labels
Le K-power P0090 est étiqueté comme un micro servo. Le P0090 a un boîtier bleu translucide et des pattes de montage.
RC airplane and helicopter illustrations with aircraft application categories
Le panneau d'application répertorie les modèles d'avions R/C. Les catégories d'application RC incluent les aéronefs.
Kpower drive and control application grid across robotics and other industries
Application Kpower couvrant la robotique, l'automatisation, les modèles RC, les drones, l'agriculture et d'autres industries

Options et comparaison de modèles

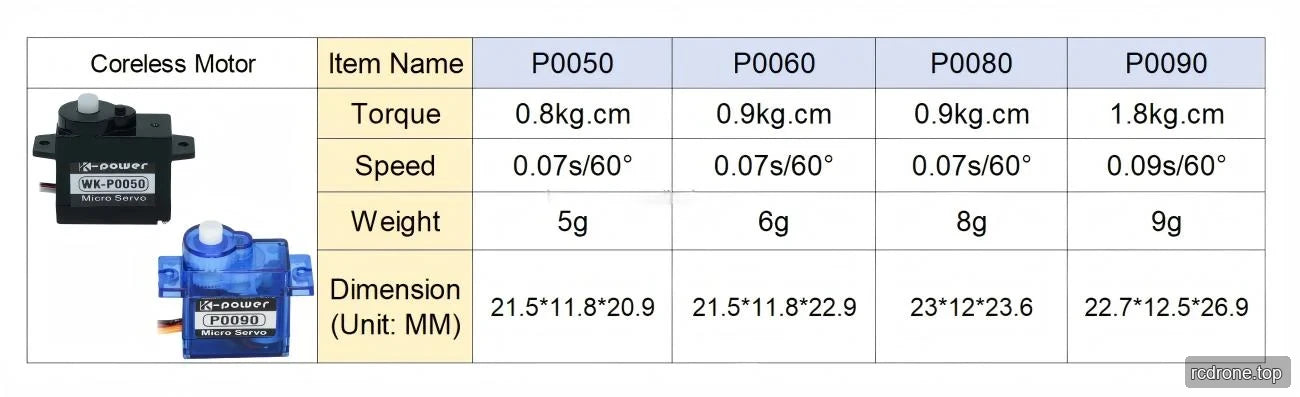

P0050, P0060, P0080 and P0090 servo torque, speed, weight and dimension comparison
Le couple P0090 est indiqué comme 1.8 kg.cm sans tension de test dans le tableau de comparaison. La vitesse P0090 est indiquée comme 0.09 s/60° sans tension de test dans le tableau de comparaison.
Servo horn shapes labeled Flat, Cross, Round, Star and Single
Cinq formes de bras de servo étiquetées Plat, Croix, Rond, Étoile et Simple

Caractéristiques et design

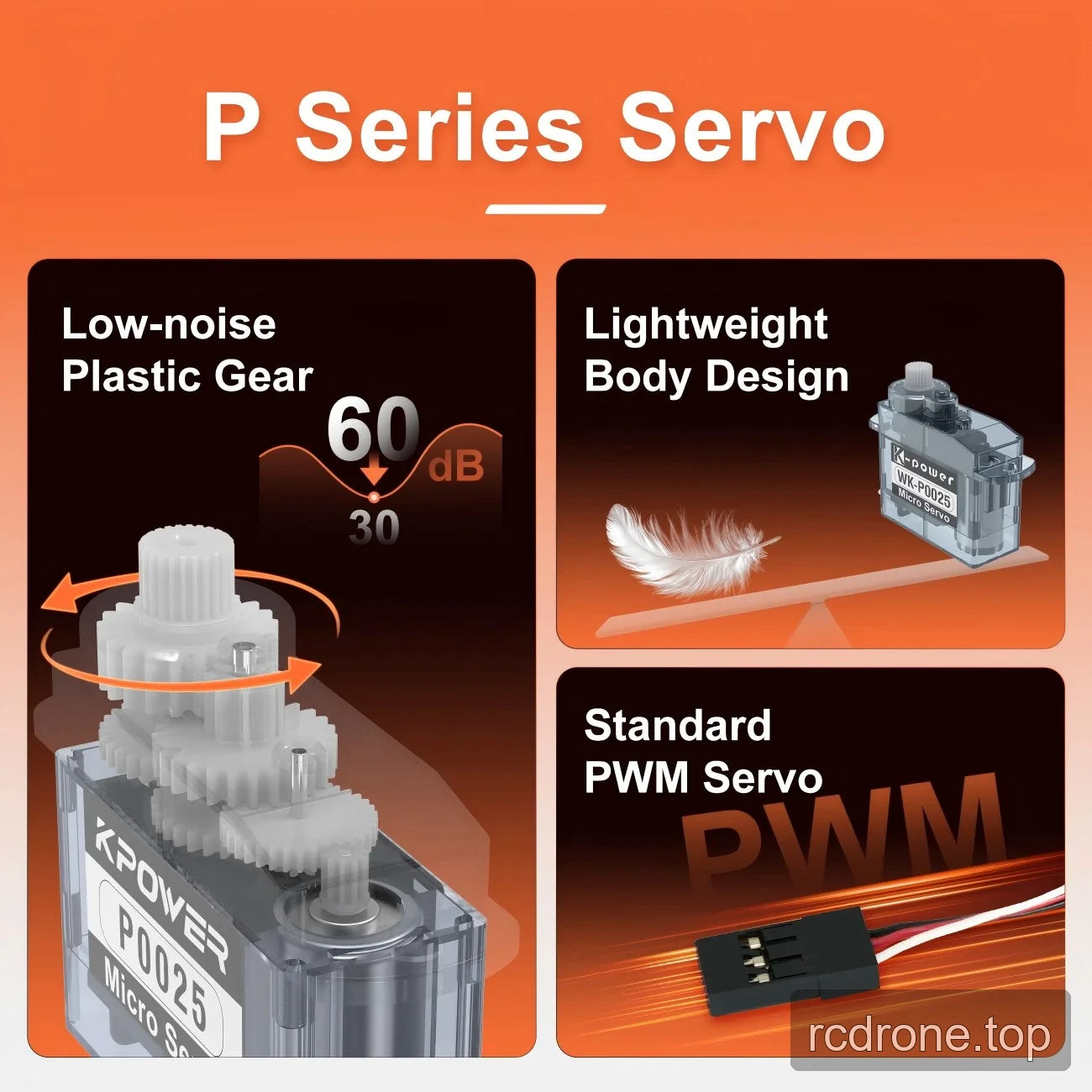

P Series feature illustration with plastic gears and a three-position connector
Illustration de la série P avec des engrenages en plastique, une construction légère et un connecteur PWM à trois positions

Spécifications et performances

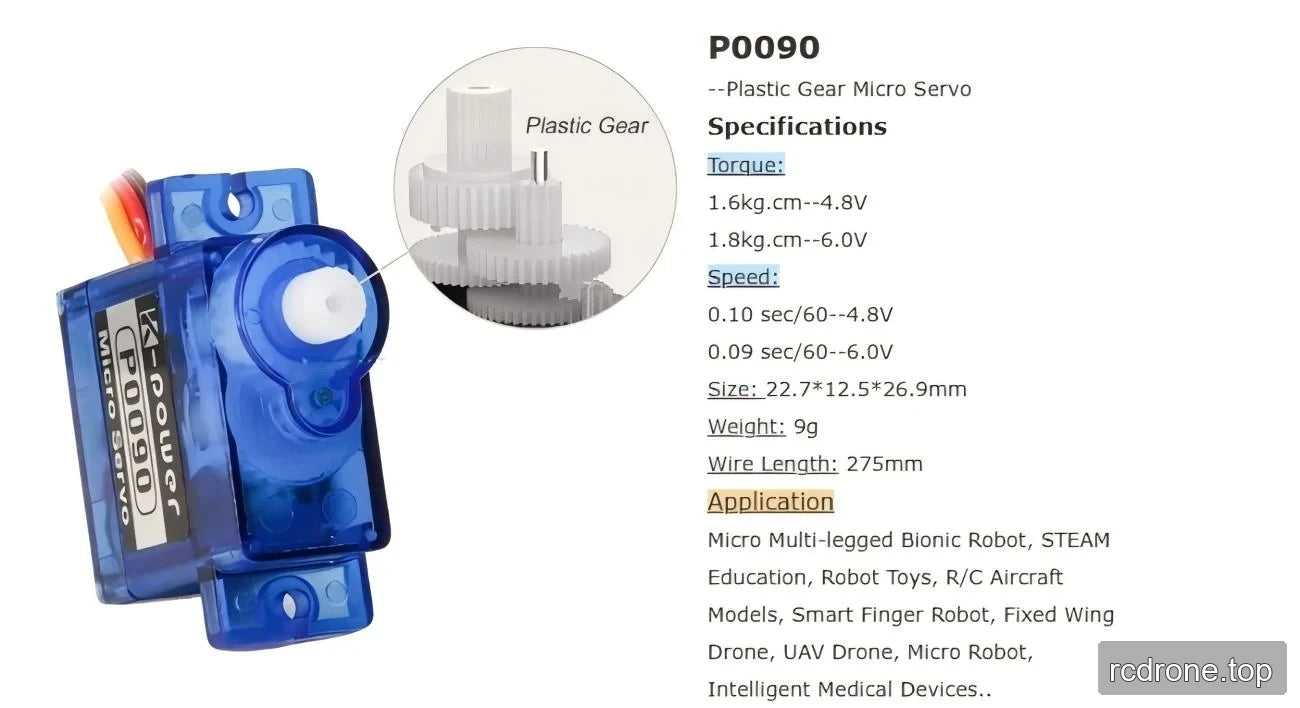

P0090 specifications with torque and speed at 4.8 V and 6.0 V
Le couple P0090 est de 1.6 kg.cm à 4.8 V. Le couple P0090 est de 1.8 kg.cm à 6.0 V.

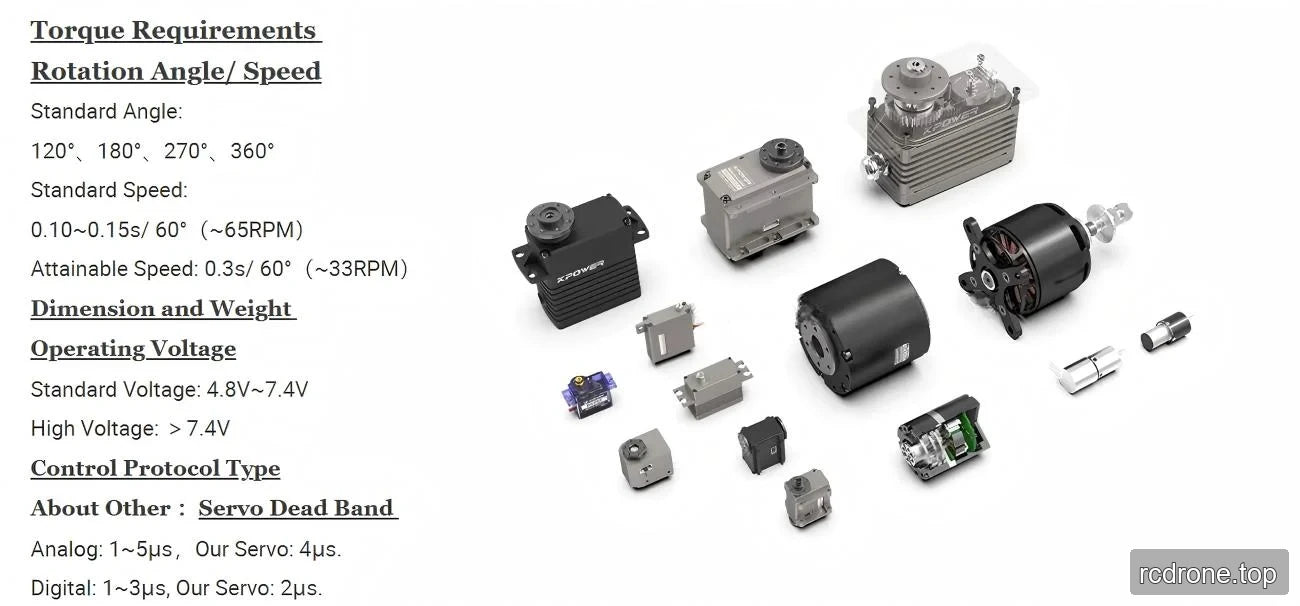

General servo reference chart for angles, speeds, voltages and dead bands
Tableau de référence général des servos avec angles de rotation, plages de vitesse, catégories de tension et bandes mortes analogiques/numériques

Configuration et utilisation

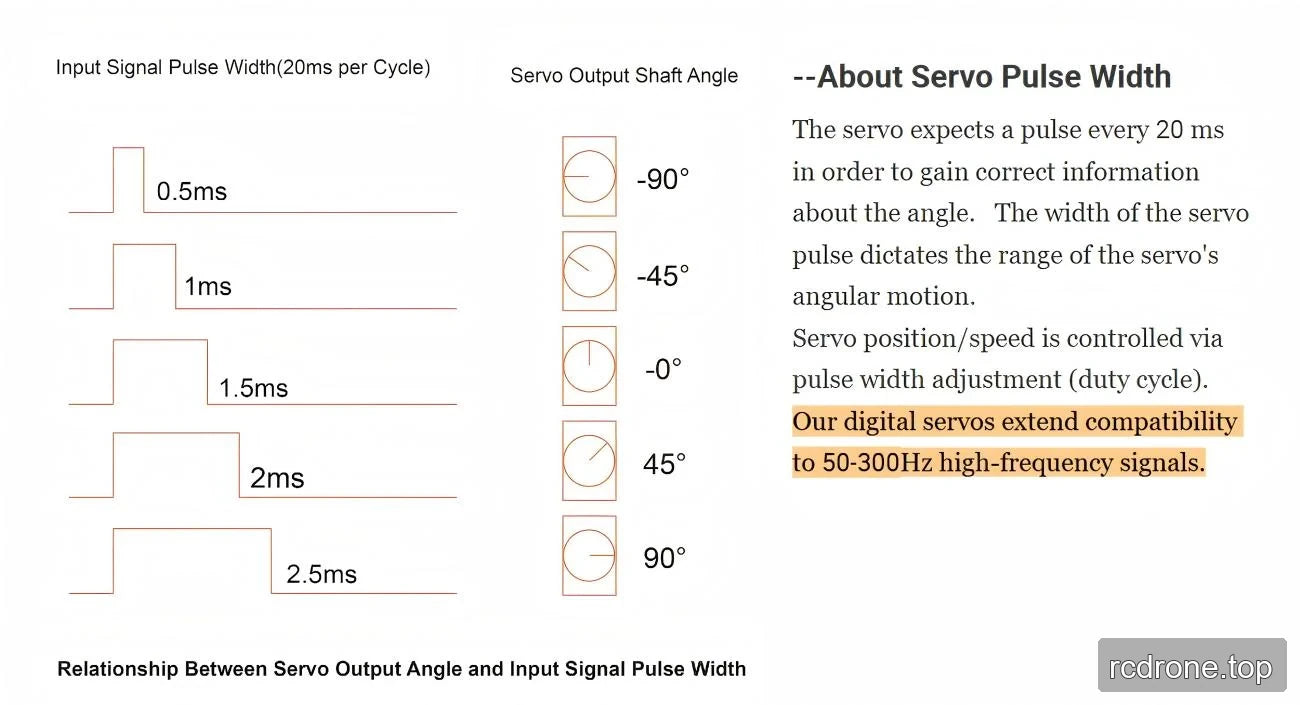

General pulse-width reference mapping 0.5–2.5 ms pulses to servo angles
Cartographie de référence de la largeur d'impulsion du servo, de 0,5 à 2,5 ms, aux angles de l'arbre

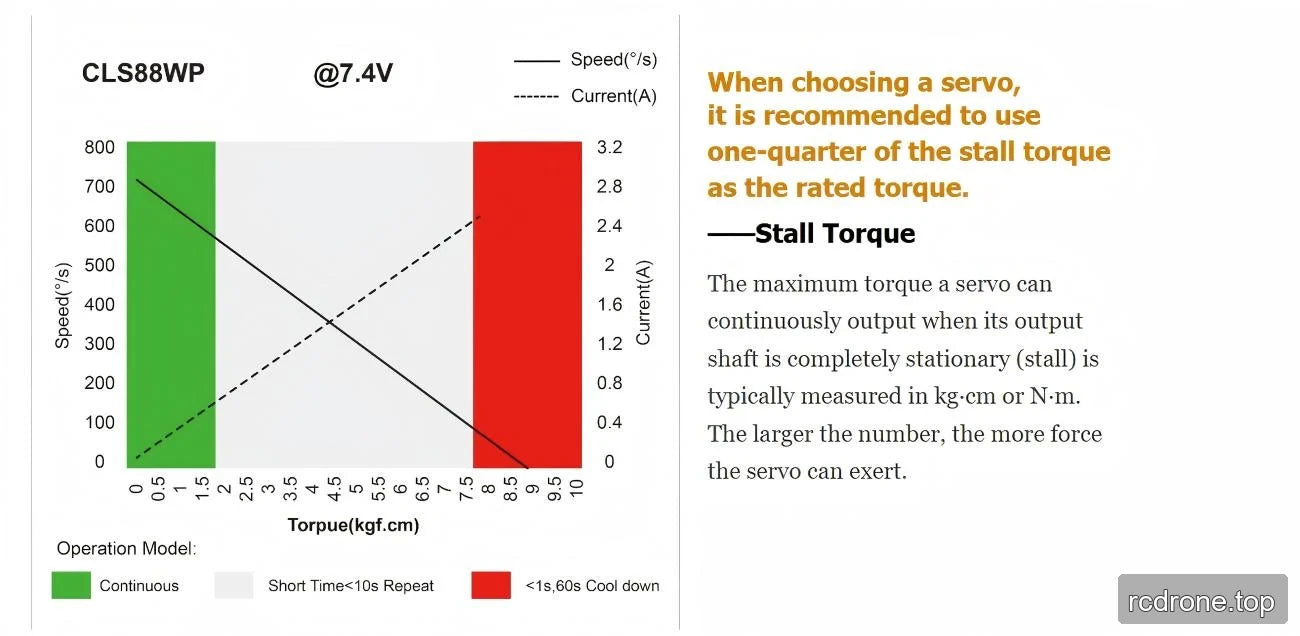

CLS88WP load chart at 7.4 V with speed, current and duty zones
Tableau de charge illustratif CLS88WP à 7,4 V avec zones de vitesse, de courant et de service opérationnel

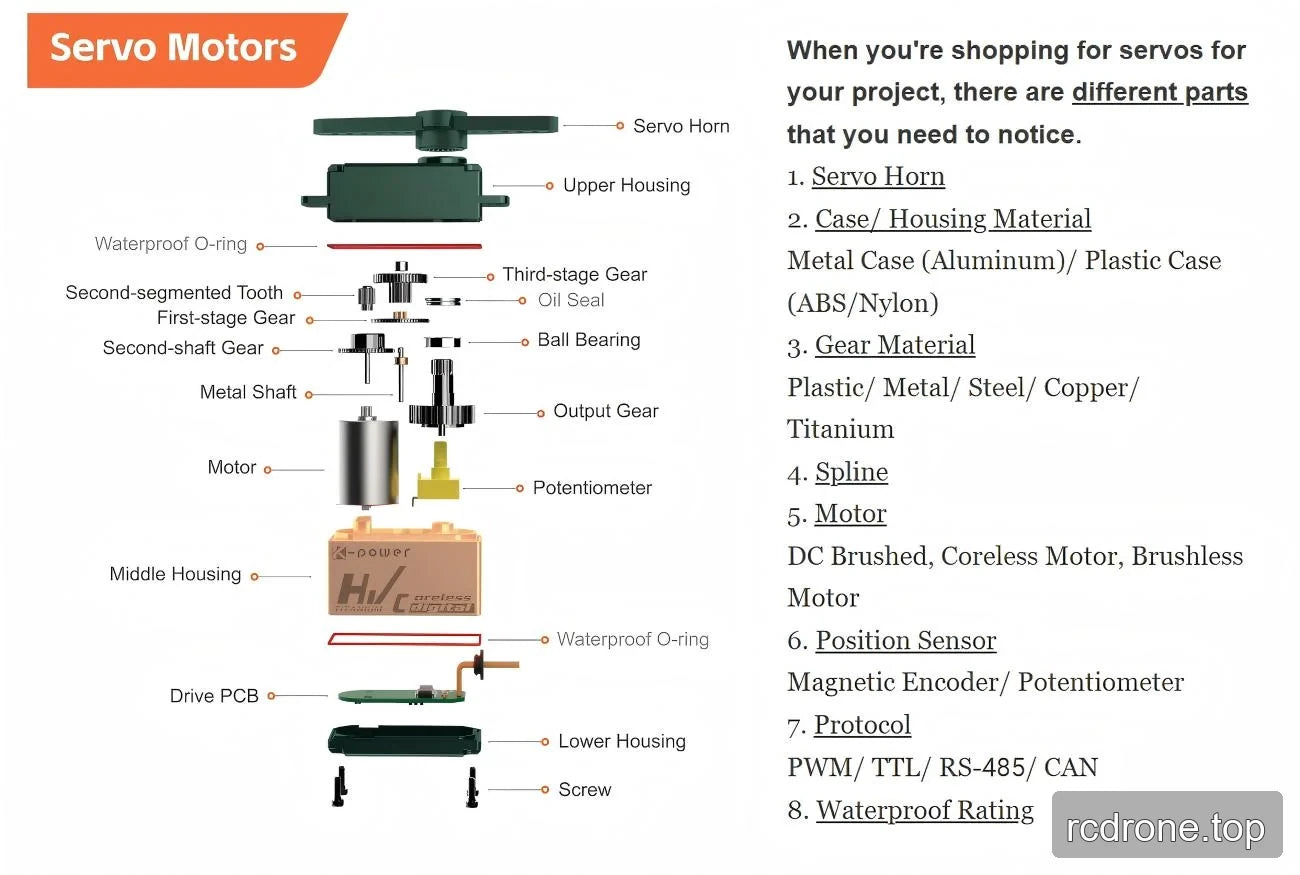

Exploded servo assembly and component selection checklist
Diagramme de construction explosé du servo à côté d'une liste de contrôle de sélection des composants et des matériaux

Détails supplémentaires sur le produit

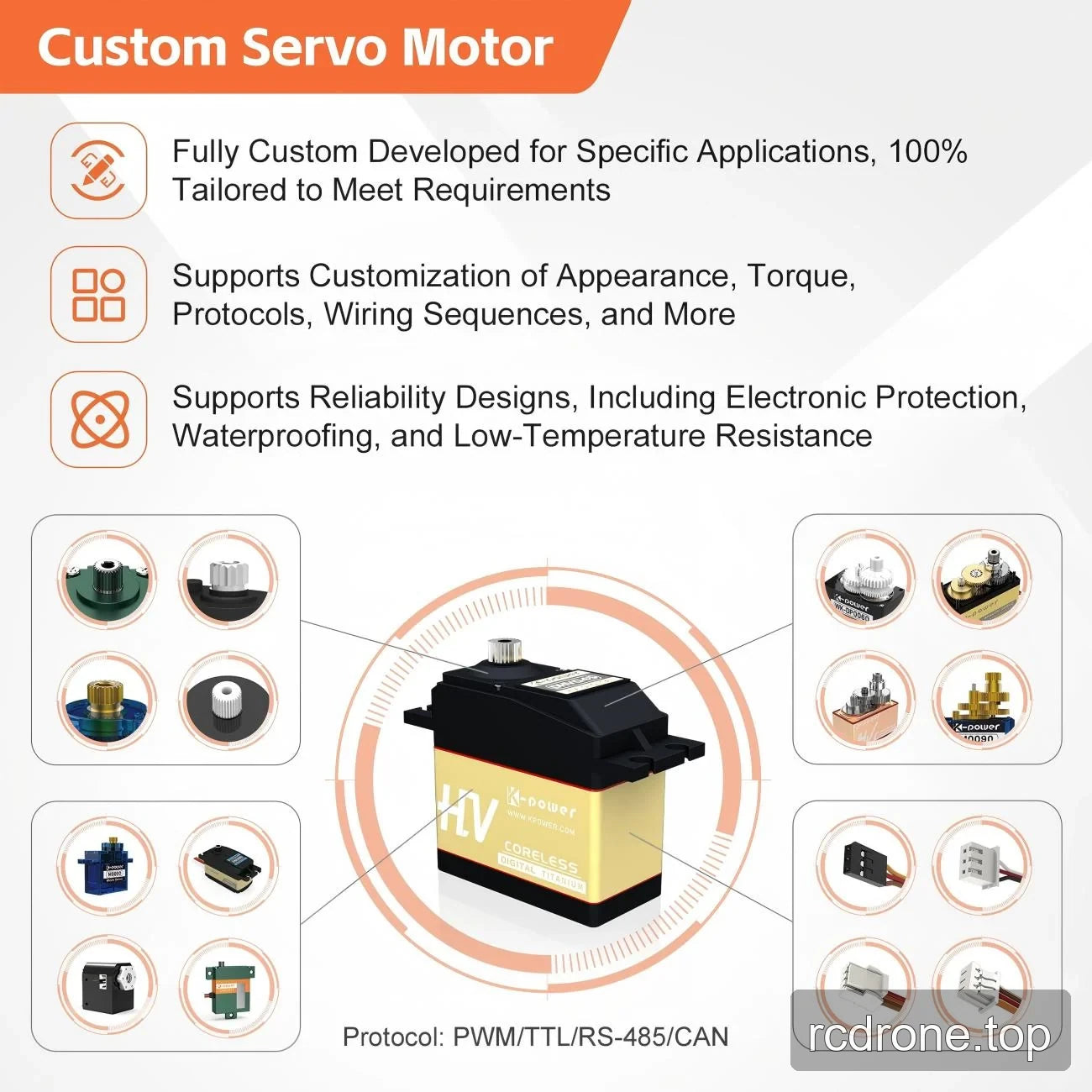

Custom servo development reference with mechanical and protocol examples
Panneau de développement de servo personnalisé avec des exemples mécaniques, de connecteurs et de protocoles
ODM development workflow from needs assessment to mass production
Flux de travail du service ODM décrivant le développement, l'échantillonnage, l'approbation de conception et la production de masse

Interfaces et connexions

Generic three-wire connector with brown ground, red supply and orange signal
Diagramme de connecteur de servo à trois fils : marron GND, rouge Vcc et orange signal
