Contrôleur de vol Matek H743-SLIM avec SPÉCIFICATIONS OSD
Empattement : Plaque inférieure
Pièces/accessoires de mise à niveau : Adaptateur
Fournitures d'outils : Classe assemblée
Paramètres techniques : Valeur 10
Taille : 36 x 36 x 5 mm
Périphériques/dispositifs de télécommande : Moteur
Âge recommandé : 12+a, 14+a
Pièces et accessoires RC : Connecteurs/câblage
Quantité : 1 pièce
Origine : Chine continentale
Numéro de modèle : Matek H743-SLIM
Matériau : Matériau composite
Attributs des quatre roues motrices : Assemblage
Pour le type de véhicule : Avions

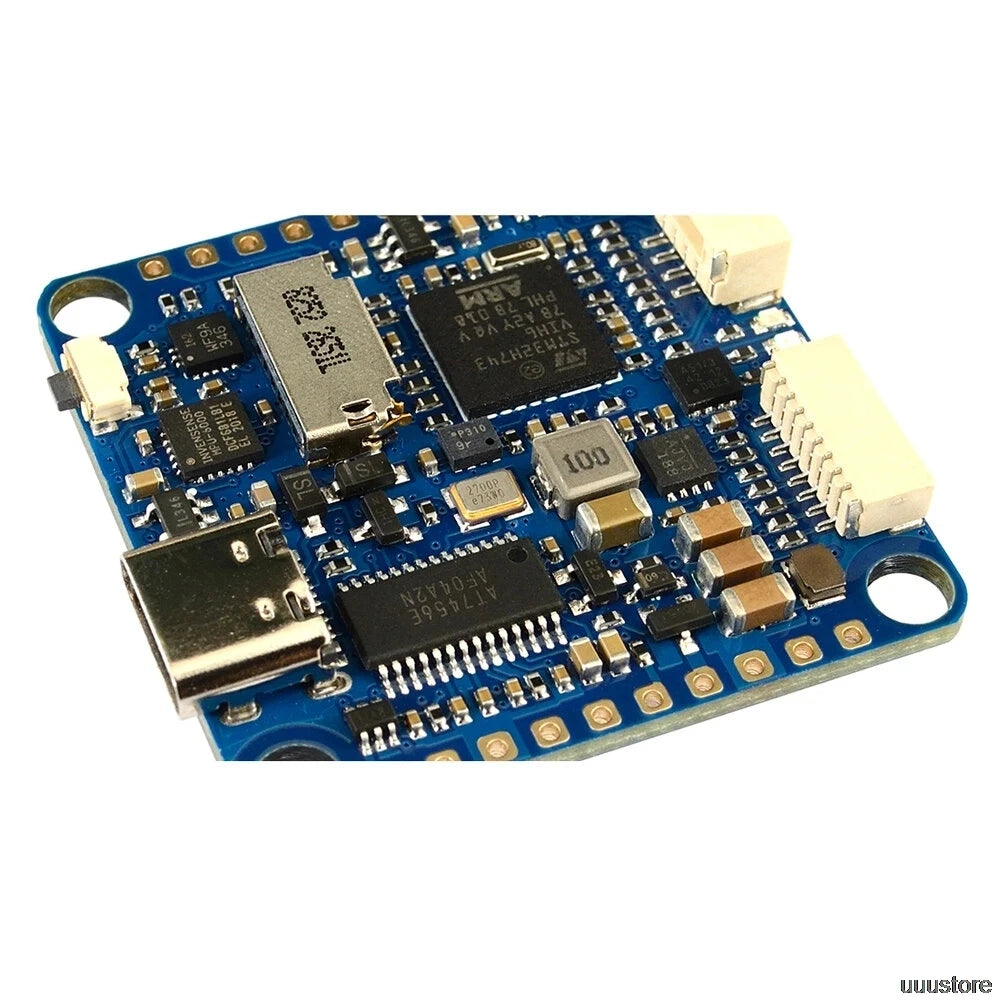

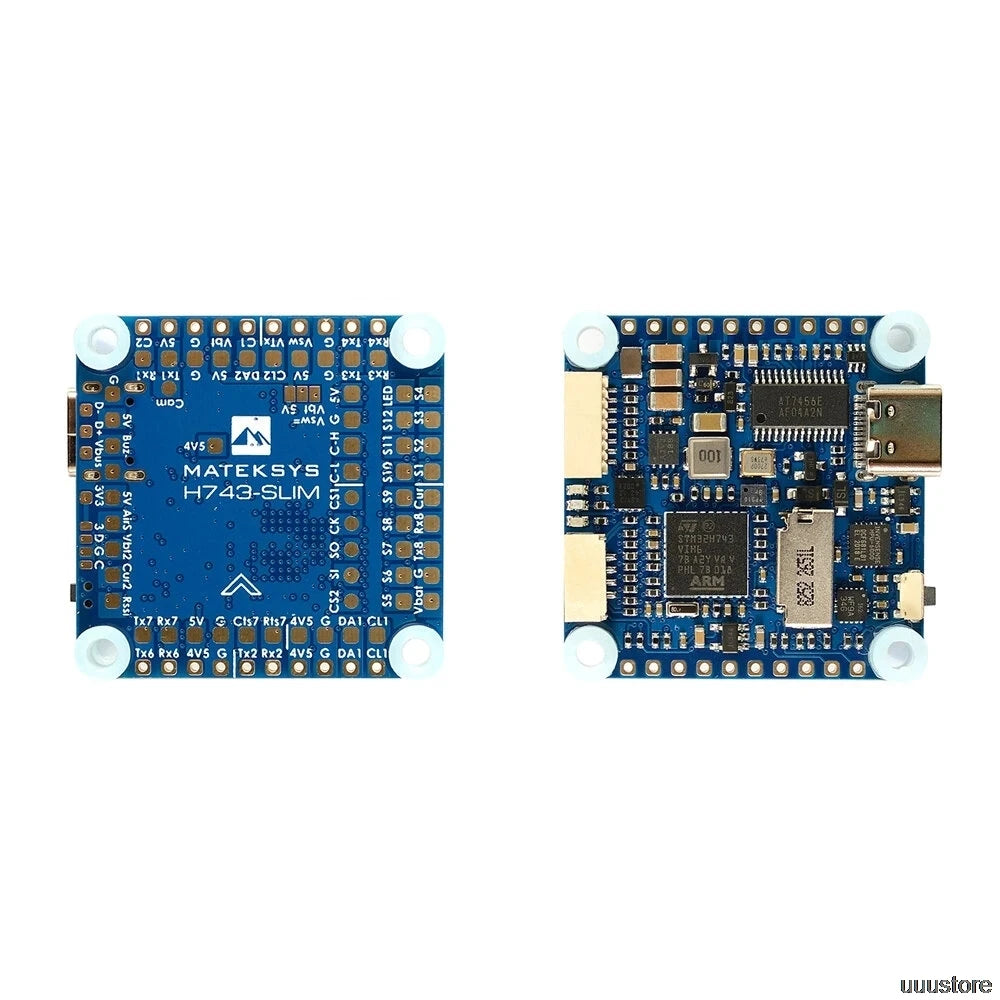

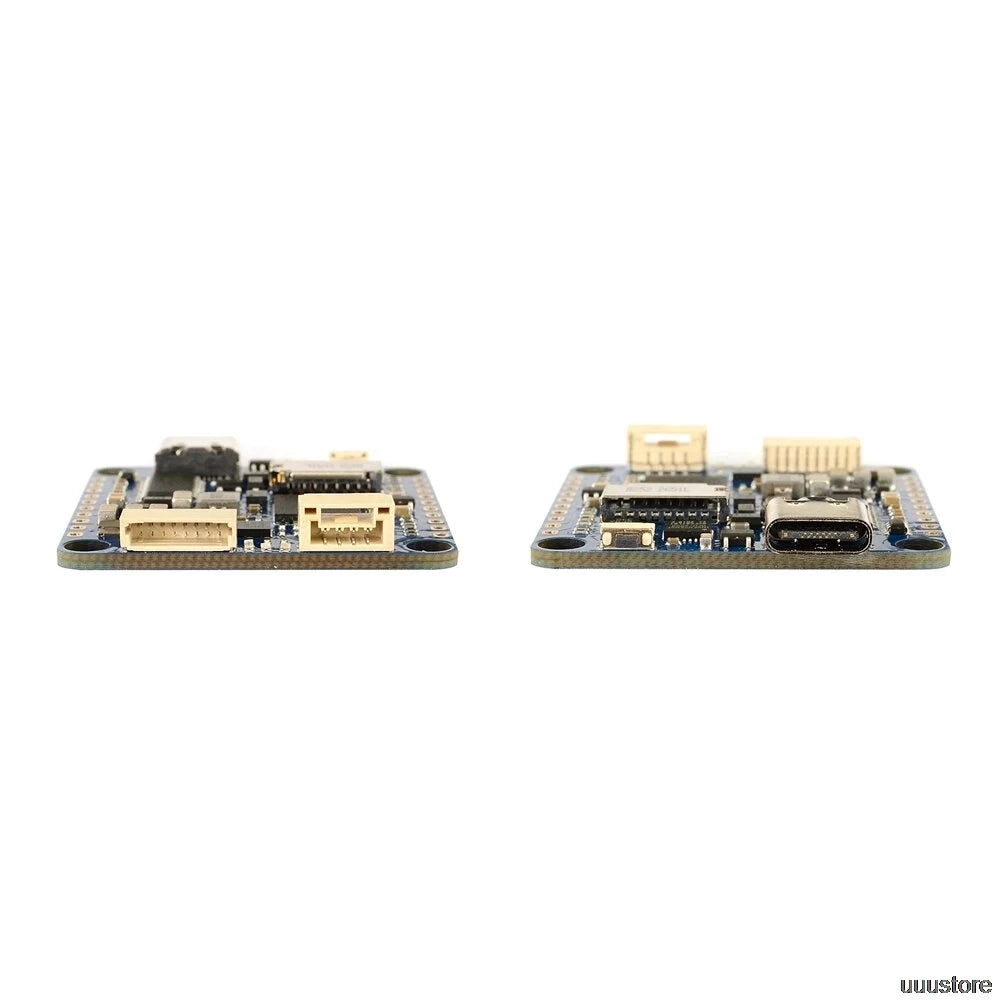

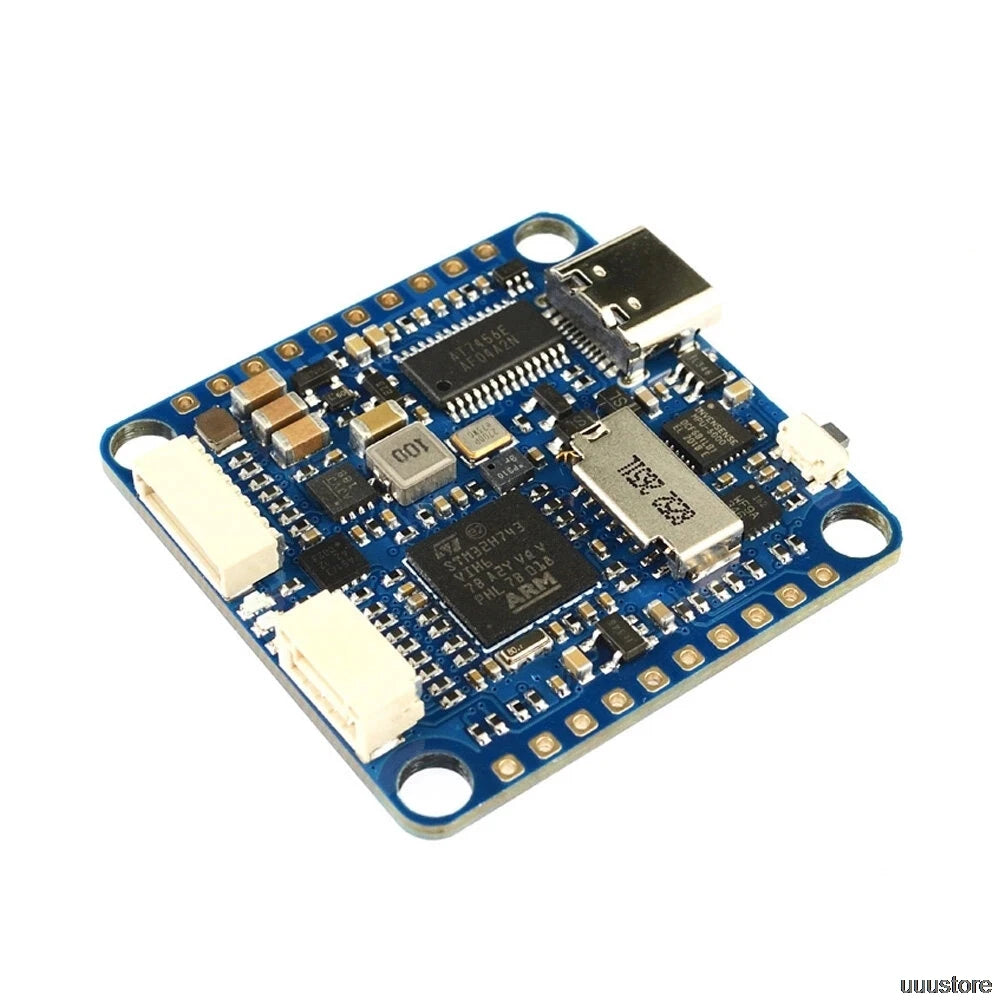

Nouveau contrôleur de vol Matek H743-SLIM 5V BEC MPU6000 OSD intégré sans capteur de courant pour drone de course RC Multirotor Multicopter
Spécifications FC
- MCU : STM32H743VIH6, 480 MHz, 1 Mo de RAM, 2 Mo de Flash
- IMU : MPU6000 (SPI1) et ICM20602 (SPI4)
- Baro : Infineon DPS310 (I2C2)
- OSD : AT7456E (SPI2)
- Blackbox : Prise pour carte MicroSD (SDIO)
- 7x Uarts (1,2,3,4,6,7,8) avec inversion intégrée.

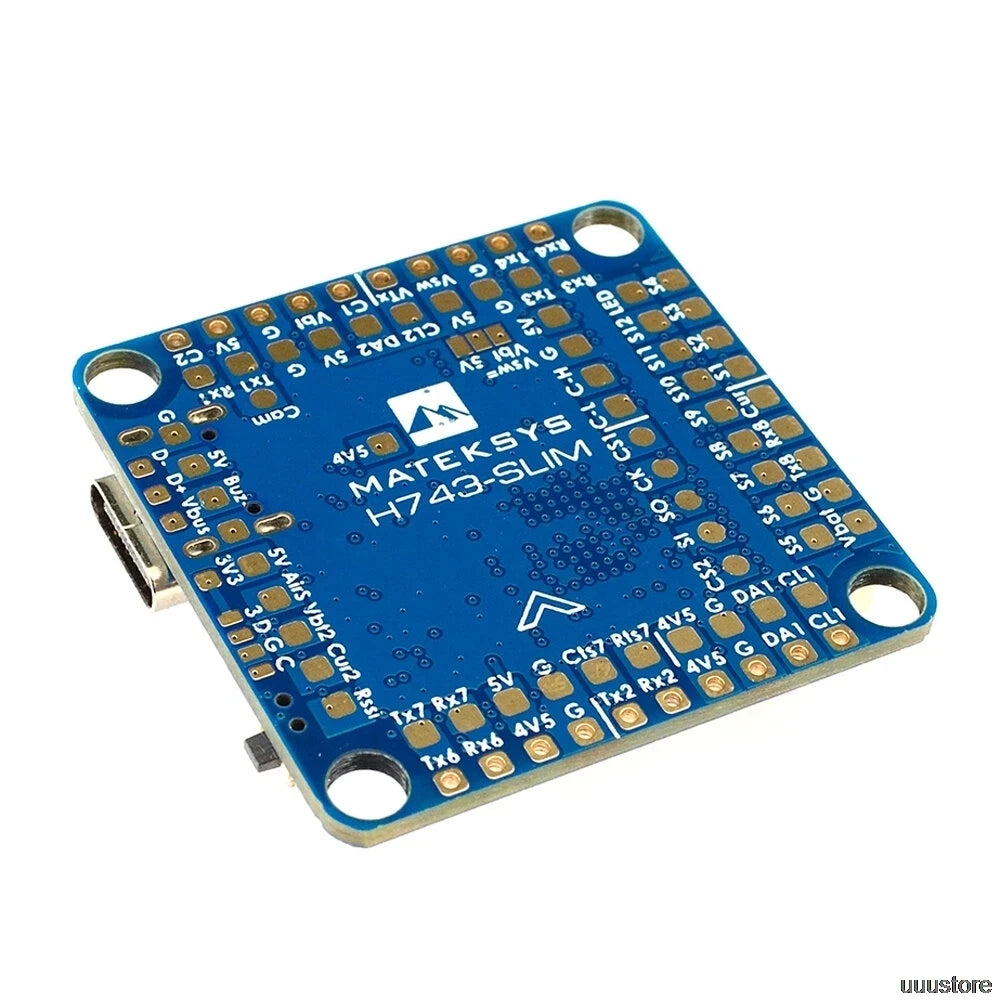

- 13x sorties PWM (y compris le pad « LED »)
- 2x I2C
- 1x CAN
- 6x ADC (VBAT, courant, RSSI, vitesse air analogique, Vbat2, Cur2)
- 3x LED pour FC STATUS (bleu, rouge) et indicateur 3,3 V (rouge)
- 1x cassure SPI3
- USB Type-C (USB2.0)
- 1x connecteur JST-SH1.0_8 broches (Vbat/G/Curr/Rx8/S1/S2/S3/S4)
- 1x connecteur JST-GH1.25_4 broches (5V/CAN-H/CAN-L/G)
- Commutateur d'entrées double caméra
- Interrupteur marche/arrêt filtré 5 V/Vbat
- L'OSD DJI FPV est pris en charge par tout UART de rechange
Puissance
- Entrée Vbat : 6~36 V (LiPo 2~8S)
- BEC : 5V 2A suite. (Max.3A)
- LDO 3,3 V : 200 mA maximum
- Aucun capteur de courant intégré
- Le pad ADC Vbat2 prend en charge Max. 69 V (diviseur de tension : 1K : 20 K)
- Puissance statique : 200mA@5V with Betaflight, 150mA@5V with ArduPilot
Micrologiciel FC
- ArduPilot(ChiBiOS) : MATEKH743
- BetaFlight : MATEKH743
- INAV : MATEKH743 (bientôt pris en charge)
Physique
- Montage : 30,5 x 30.5 mm, Φ4 mm avec œillets Φ3 mm
- Dimensions : 36 x 36 x 5 mm
- Poids : 7 g
Y compris
- 1x H743-SLIM
- 6x Oeillets en silicone M4 à M3
- 1x câble JST-SH1.0_8 broches, 5 cm
- 2x connecteurs JST-SH1.0_8 broches
- 1x câble JST-GH-4P vers JST-GH-4P pour port CAN, 20 cm

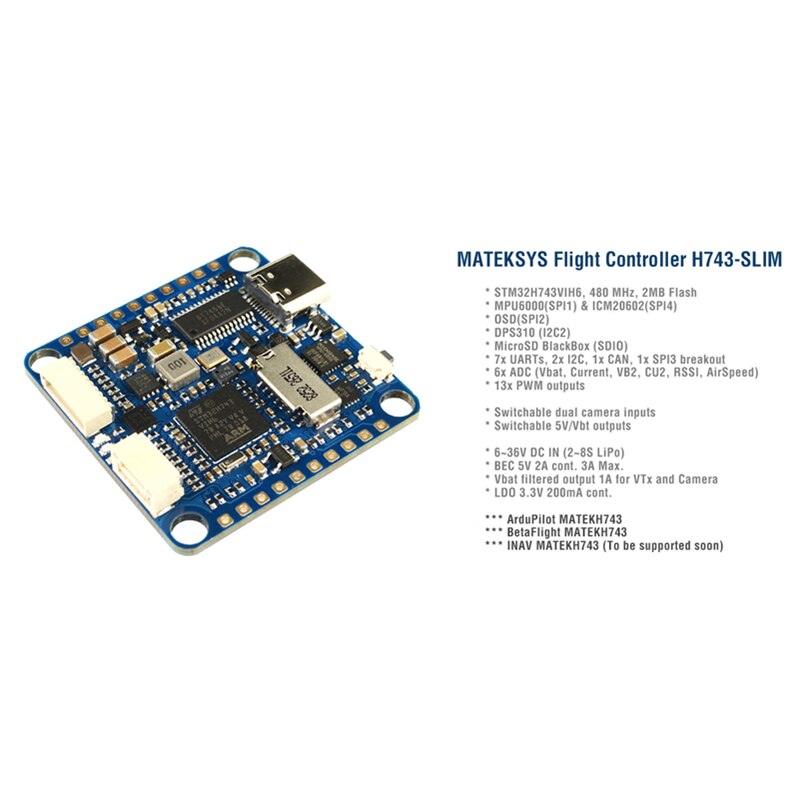

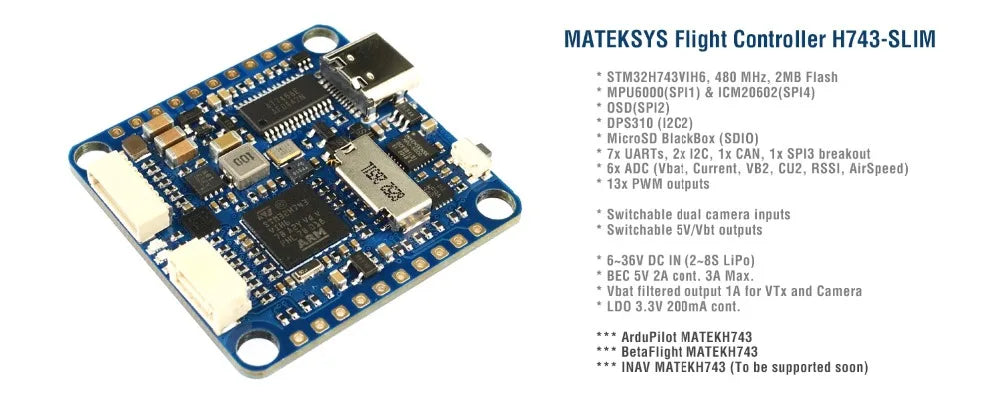

Contrôleur de vol MATEKSYS H743-SLIM STM32H743VIH6 480 MHz, 2 Mo Flash MPU6OOO (SPIT) et ICM2O6O2 (SPI4) OSD (sPI2) DPS31O (12c2) MicroSD BlackBox (SDIO) Tx UART, Zx I2C Ix CAN, Ix SPI ? Breakout 6x ADC (Vbai, Courant, VBZ CU2_ RSS
![O1CN01jhf6ax1U4YXY9UsBH_!!206122464](https://rcdrone.top/cdn/shop/files/H6443890244ea4bf1a536ce18db2db467l.webp?v=1714892115)

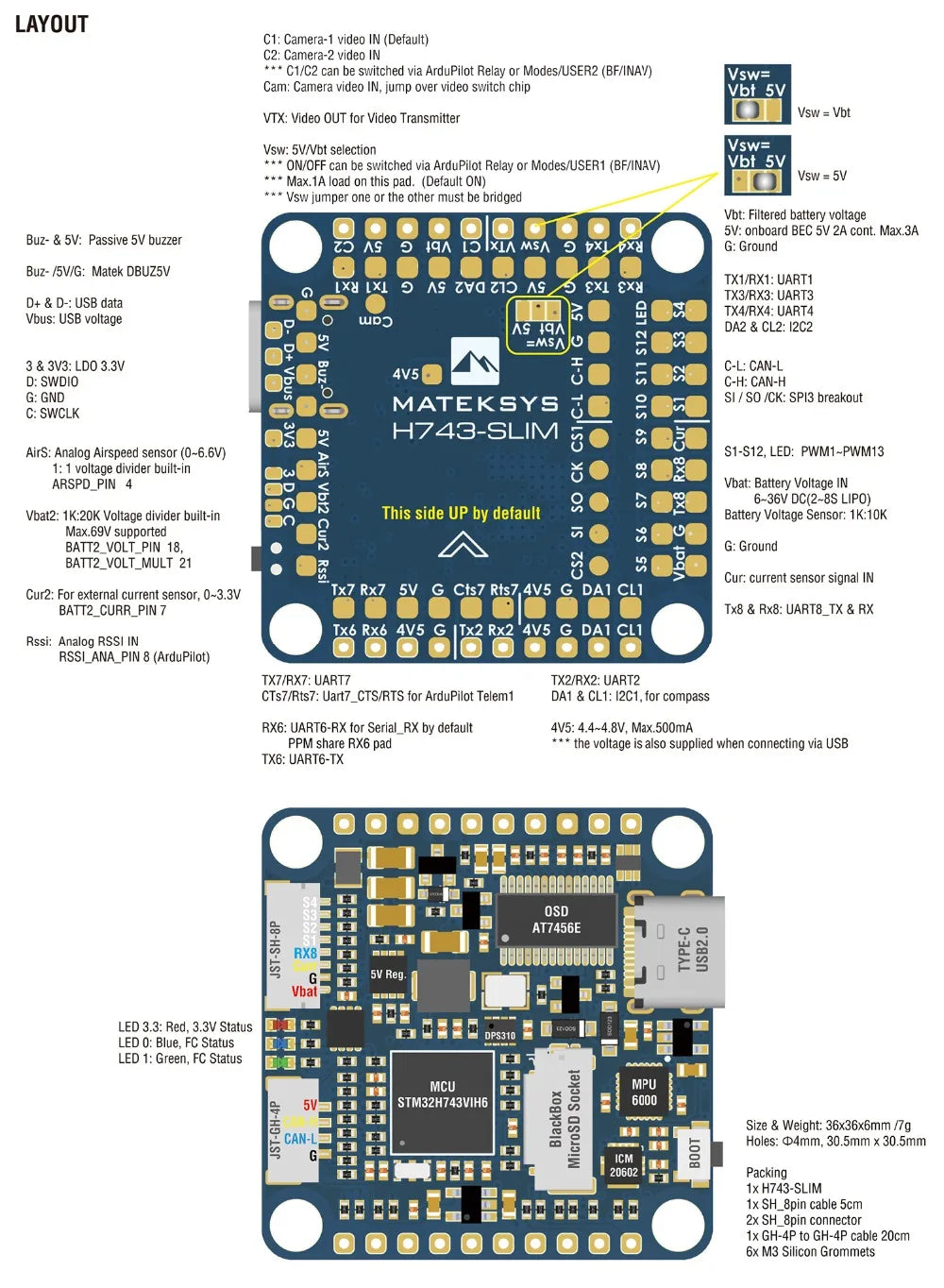

Le paquet comprend : un connecteur CAN-L avec un seul trou, mesurant 36 mm x 36 mm x 6 mm ; un contrôleur de vol H743-SLIM ; un connecteur SH-8pin ; un câble GH-4P vers GH-4P de 20 cm de long ; six œillets en silicone M3 ; et un capteur de relais avec cinq LED à code couleur (vert, bleu, vert, rouge et bleu) pour l'indicateur Reg.
![Matek H743-SLIM Flight Controller with OSD - 5V BEC MPU6000 Built-in OSD No Current Sensor for RC Racing Drone Multirotor Multicopter - RCDrone](http://rcdrone.top/cdn/shop/products/H799f3a2bec8241458aecbdb71176d768a.jpg?v=1711733528&width=1445)
![Matek H743-SLIM Flight Controller with OSD - 5V BEC MPU6000 Built-in OSD No Current Sensor for RC Racing Drone Multirotor Multicopter - RCDrone](http://rcdrone.top/cdn/shop/products/H30b6e891c954461d8fbcfa9636b84a98M.jpg?v=1711733528&width=1445)
![Matek H743-SLIM Flight Controller with OSD - 5V BEC MPU6000 Built-in OSD No Current Sensor for RC Racing Drone Multirotor Multicopter - RCDrone](http://rcdrone.top/cdn/shop/products/H1075eb4b7ddb4ed3b728d834e8776b1c5.jpg?v=1711733528&width=1445)
![Matek H743-SLIM Flight Controller with OSD - 5V BEC MPU6000 Built-in OSD No Current Sensor for RC Racing Drone Multirotor Multicopter - RCDrone](http://rcdrone.top/cdn/shop/products/H8e084dce043b434c85f47424dab6fdcdK.jpg?v=1711733528&width=1445)
![Matek H743-SLIM Flight Controller with OSD - 5V BEC MPU6000 Built-in OSD No Current Sensor for RC Racing Drone Multirotor Multicopter - RCDrone](http://rcdrone.top/cdn/shop/products/H8300bc136971493a85cb417f32215edaV.jpg?v=1711733528&width=1445)
![Matek H743-SLIM Flight Controller with OSD - 5V BEC MPU6000 Built-in OSD No Current Sensor for RC Racing Drone Multirotor Multicopter - RCDrone](http://rcdrone.top/cdn/shop/products/Hbbc8d4a02bee4bc298225dab7d1cd98dP.jpg?v=1684073008&width=1445)
