• MCU: STM32H743VIH6, 480MHz, 512Ko RAM, 2Mo Flash
• IMU: ICM42688-P
• Baro: DPS310 (I2C2)
• OSD: AT7456E
• Blackbox: emplacement pour carte MicroSD (SDIO)
• 7x Uarts (1,2,3,4,6,7,8) avec inversion intégrée.
• 13 sorties PWM (12+LED)
• 6x ADC (VBAT, Courant, RSSI, Vitesse de l'air analogique, VB2, CU2)
• 3x LEDs pour l'état FC (Bleu, Rouge) et indicateur 3.3V (Rouge)
• 2x I2C
• 1x CAN
• Extenseur USB/Beep avec Type-C (USB2.0)
•
• Interrupteur d'entrées de caméra double
• 9V(12V) pour l'interrupteur d'alimentation VTX
•
• Détection de courant haute précision, plage de 220A
• Diviseur de tension ADC VB2 : 1K:20K
• Diviseur de tension ADC AirSpeed : 20K:20K

Firmware FC

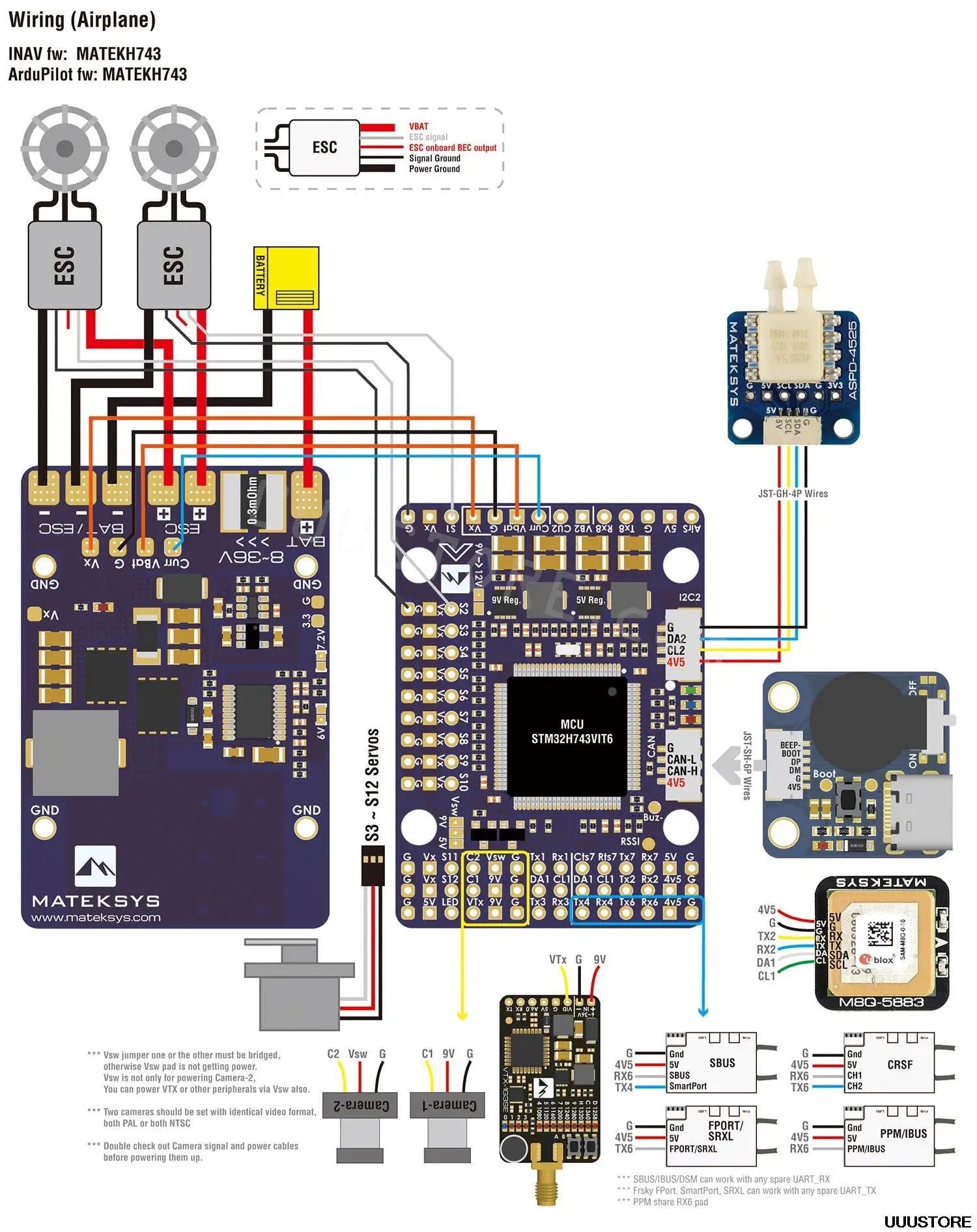

• INAV : MATEKH743
• ArduPilot : MATEKH743

PDB

• Plage de tension d'entrée : 6.8~30V (2~6S LiPo)
• 1x pads d'alimentation ESC
• Diviseur de tension de batterie 1K:20K (Échelle 2100 dans INAV,  BATT_VOLT_MULT 21.0 dans ArduPilot)
• Capteur de courant : 220A,  3.3V ADC  (Échelle 150 dans INAV,  66,7 A/V dans ArduPilot)
• Résistance de détection : 90A en continu, 220A en pic

BEC sortie 5V

• Conçu pour contrôleur de vol, récepteur, OSD, caméra, buzzer, bande LED 2812, buzzer, module GPS, vitesse de l'air
• Courant continu : 2 Ampères, Max. 3A

BEC sortie 9V / 12V

• Conçu pour émetteur vidéo, caméra, stabilisateur, etc.
• Courant continu : 2 Ampères, Max.3A
• Option 12V avec pad de cavalier
• pour une sortie stable de 9V/12V, la tension d'entrée doit être > tension de sortie +1V

BEC Vx sortie

• Conçu pour Servos
• Tension réglable, 5V par défaut, 6V ou 7.2V via cavalier
• Courant continu : 8 Ampères, Max.10A
• pour une sortie Vx stable, la tension d'entrée doit être > tension Vx +1V

BEC 3.3V sortie

• Conçu pour le module Baro / Compas et externe 3.3V périphériques
• Régulateur linéaire
• Courant continu : 200mA

Physique

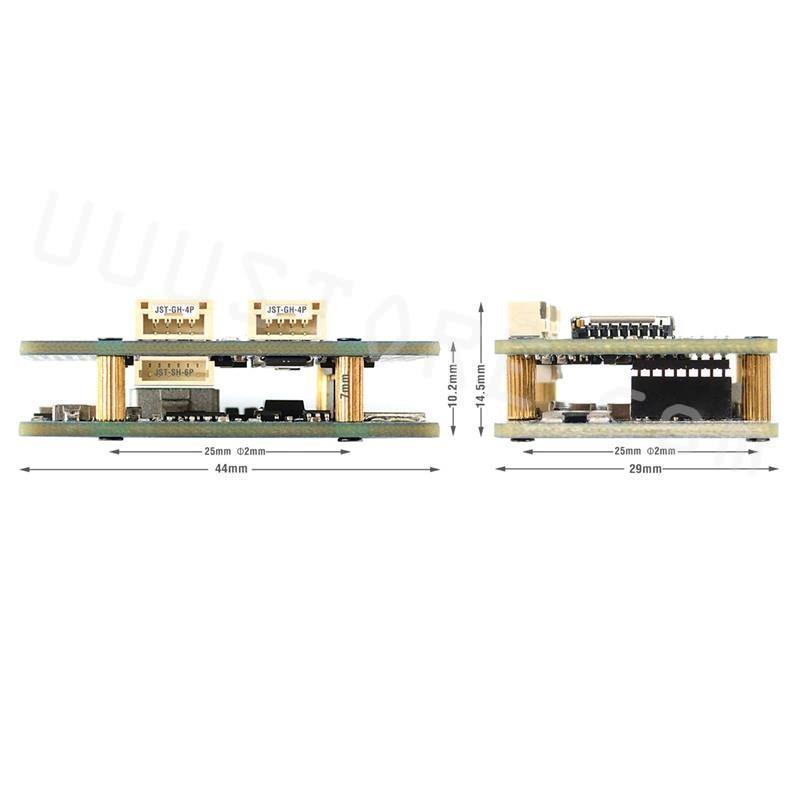

• Montage : 25 x 25mm, Φ2mm
• Dimensions : 44 x 29 x 14,5 mm
• Poids : 22g  avec adaptateur USB/buzzer

Inclus

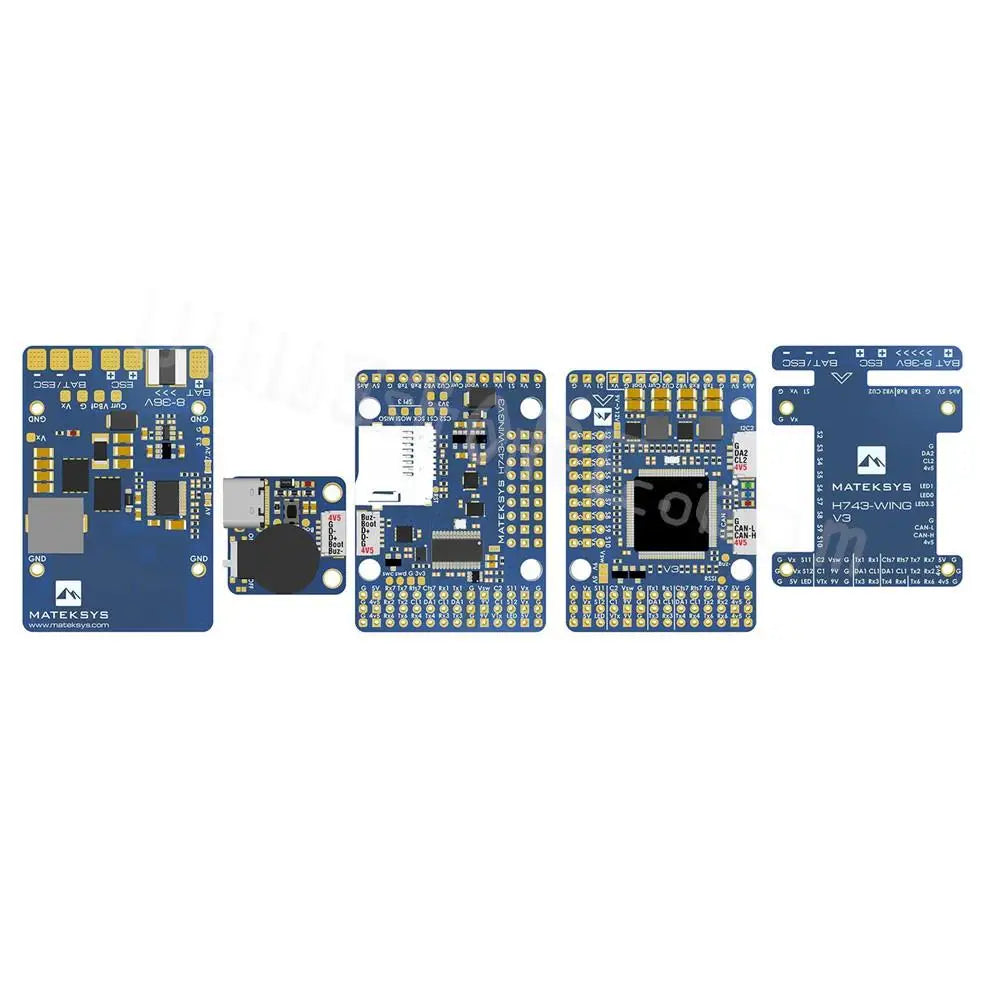

• 1x H743-WLITE

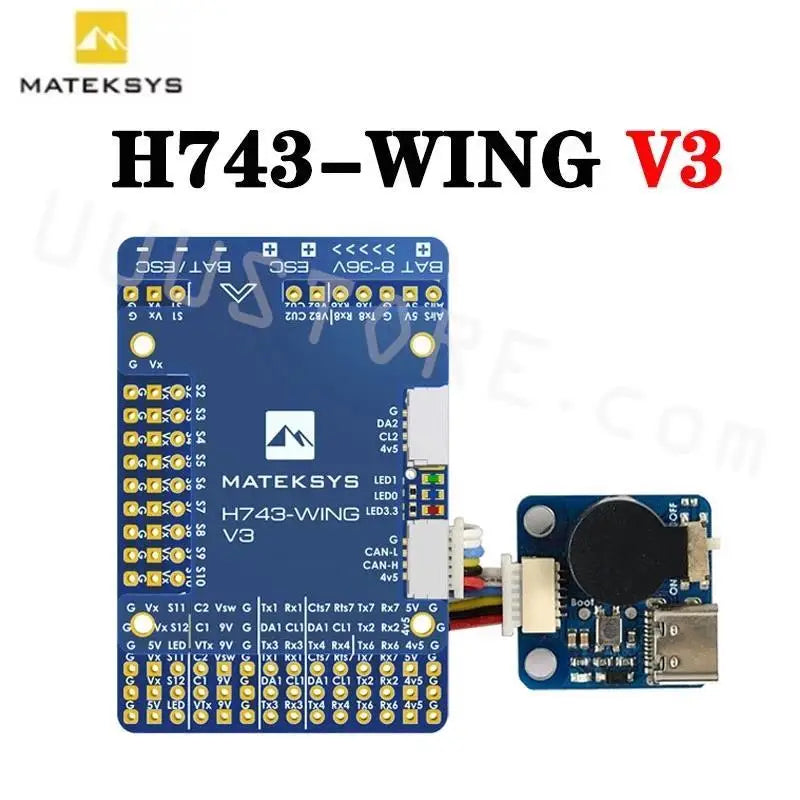

• 1x USB(Type-C)/Bip (Buzzer passif) Extenseur
• 1x câble de 20 cm JST-SH-6P à JST-SH-6P pour l'extenseur USB.
• 2x câble de 20 cm JST-GH-4P à JST-GH-4P pour le port CAN & I2C
• 1x condensateur Rubycon ZLH 35V 470uF
• Dupont 2.54 broches  (La carte est expédiée non soudée)

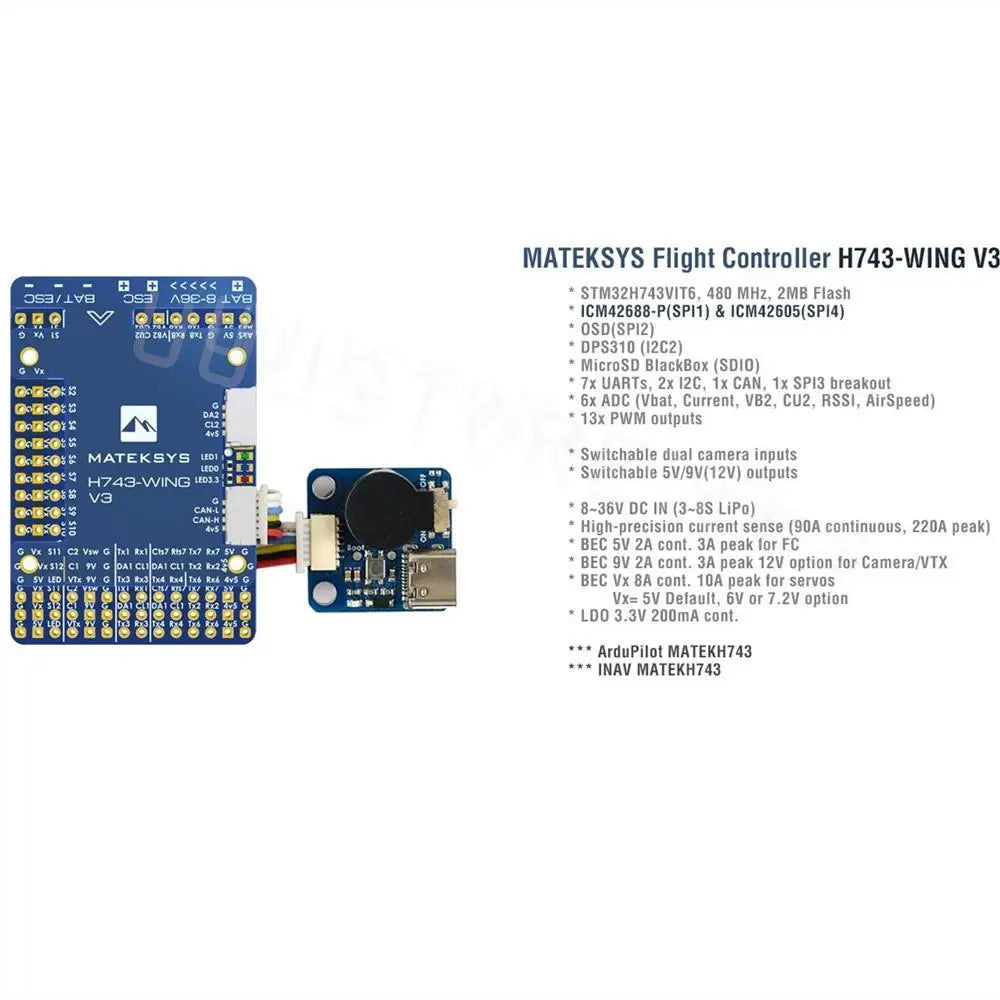

  Contrôleur de vol MATEKSYS H743-WING V3 STM32H743VIT6, 480 MHz, 2 Mo Flash 053/1v8 953 9e-8170 ICM42688-P(SPIT) & ICm42605(SPI4) DPS31O (12c2) MicroSD BlackBox (SDIO)
