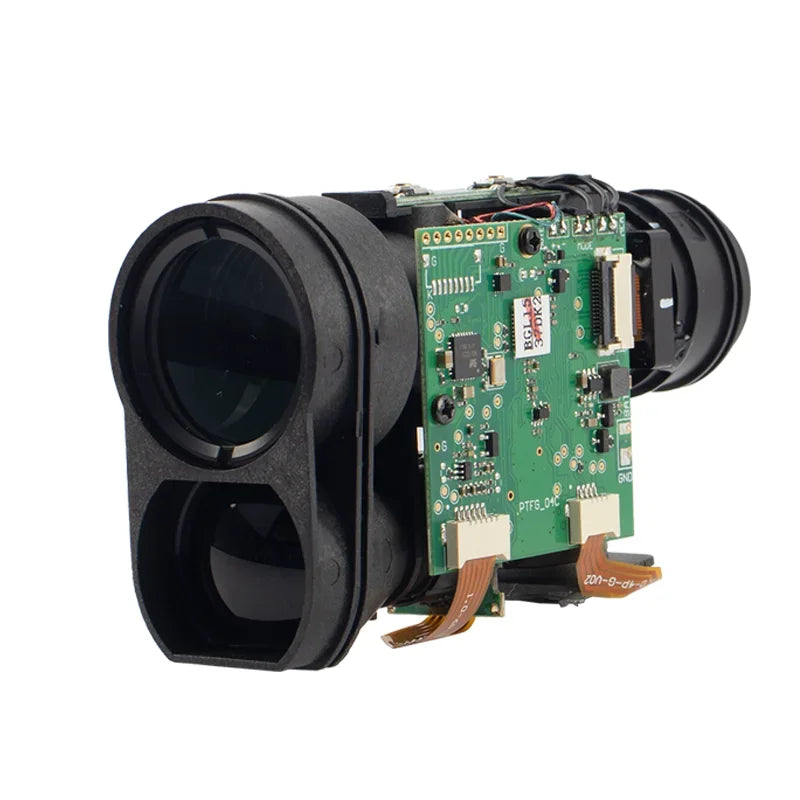

Module de capteur télémètre laser Meskernel PTFG-2000, mesure de distance numérique 2000m, TTL/RS232/RS485, ±1m
Module de capteur télémètre laser Meskernel PTFG-2000, mesure de distance numérique 2000m, TTL/RS232/RS485, ±1m
Meskernel
Impossible de charger la disponibilité du service de retrait
Aperçu
Meskernel PTFG-2000 est un module de capteur télémètre laser conçu pour la mesure de distance numérique à longue portée. Ce module de capteur télémètre laser utilise la technologie laser pulsé (905 nm, Classe 1) et offre une précision de ±1 m avec une résolution de 0,1 m pour des applications en extérieur. L'alimentation typique est de DC 3,3 V avec une faible consommation d'énergie, et la sortie TTL est standard ; des options RS232/RS485 et UART (115200 bps par défaut) sont prises en charge pour l'intégration.
Caractéristiques clés
- Mesure à longue portée jusqu'à 2000 m avec une précision de ±1 m
- Réponse de mesure rapide ; temps de mesure unique maximum d'environ 1 s
- Technologie de mesure par impulsion pour une haute précision et stabilité
- Intégration facile : taille compacte et poids léger (66 g)
- Interfaces : TTL (standard), RS232/RS485 en option ; débit en bauds par défaut UART 115200 bps
- Émission et réception laser de classe 1 à 905 nm
- Applications multifonctionnelles : golf, tir, observation des oiseaux, mesure UAV, surveillance, anti-collision de véhicule
Spécifications
| Nom de la marque | Meskernel |
| Numéro de modèle | PTFG-2000 H240517 |
| Description | Module de capteur de télémètre laser 2 km |
| Application | Télémètre laser |
| Série | Capteurs de distance par impulsion |
| Technologie | Capteurs de distance par impulsion |
| Théorie | Capteur numérique |
| Utilisation | Mesure de longue distance |
| Plage de mesure | 3–2000 m |
| Plage de mesure (options) | 5~800/1000/2000/3000 m |
| Précision | ±1 m |
| Résolution | 0.1 m |
| Fréquence | 1–3 Hz |
| Fréquence (table) | 3 Hz |
| Temps de Mesure Unique Maximum | ~1 s |
| Zone Aveugle | 3 m |
| Type de Laser | 905 nm, Classe 1 |
| Classe de Laser | Classe I |
| Sortie | TTL |
| Configuration de Sortie | TTL |
| Fonction de Sortie | TTL |
| Interface | TTL |
| Interface (table) | TTL/RS485/RS232 |
| Type de Capteur de Débit | UART, débit en bauds par défaut 115200 bps |
| Tension - Alimentation | Valeur Typique DC +3.3 V |
| Classe de Tension | 3.3 V |
| Tension - Entrée | 3.3 V |
| Tension - Max | 3.3 V |
| Tension - DC Inverse (Vr) (Max) | 3.3 V |
| Tension - Nominale | 3.3 V |
| Tension - Sortie (Typ) @ Distance | aucun |
| Tension - Différence de Sortie (Typ) @ Dist | aucun |
| Courant | 100 mA |
| Courant - Sortie | 100 mA |
| Courant - Sortie (Max) | 100 mA |
| Courant - Alimentation | 100 mA |
| Courant - Alimentation (Max) | 100 mA |
| Évaluation du Courant - AC | 100 mA |
| Évaluation du Courant - DC | 100 mA |
| Consommation d'Énergie | 330 mW |
| Consommation d'Énergie (table) | 330 mW @ 3.3 V |
| Puissance - Max | / |
| Puissance - Nominale | / |
| Température de fonctionnement | 0~50°C |
| Température de fonctionnement (tableau) | -10~45°C |
| Température de détection - Locale | 0~50°C |
| Température de détection - Distant | 0~50°C |
| Distance de détection | 3–2000 m |
| Plage de détection | 3–2000 m |
| Lumière de détection | Capteur Laser |
| Objet de détection | Matériau Non-Réfléchissant |
| Type d'Amplificateur | 6X |
| Taille | Module de Télémètre Laser |

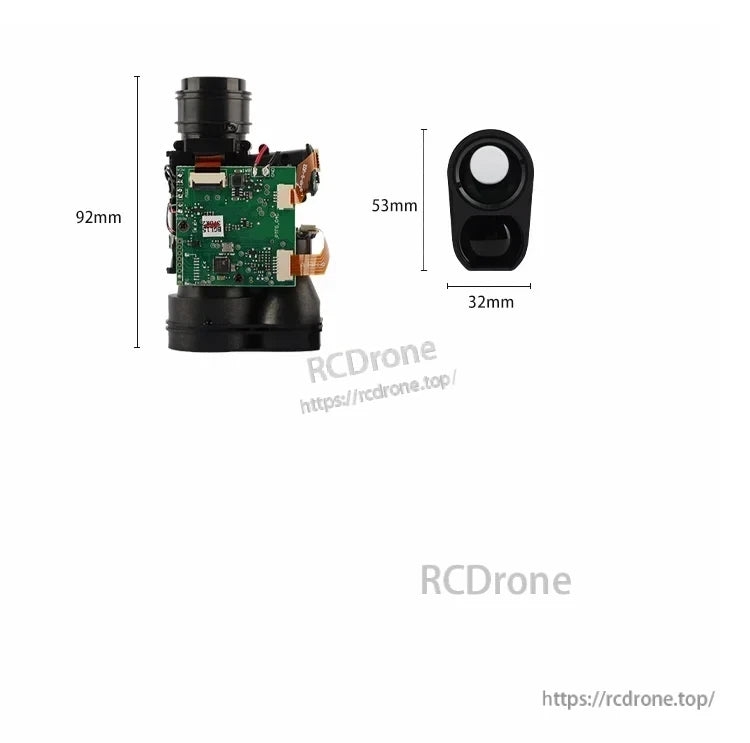

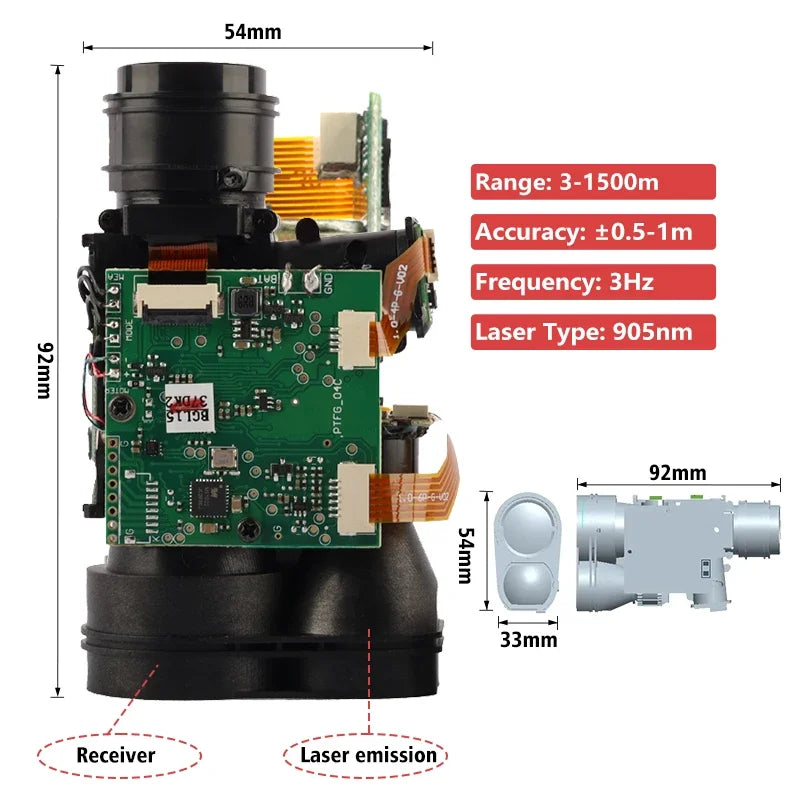

| Taille (tableau) | 92*54*33 mm |

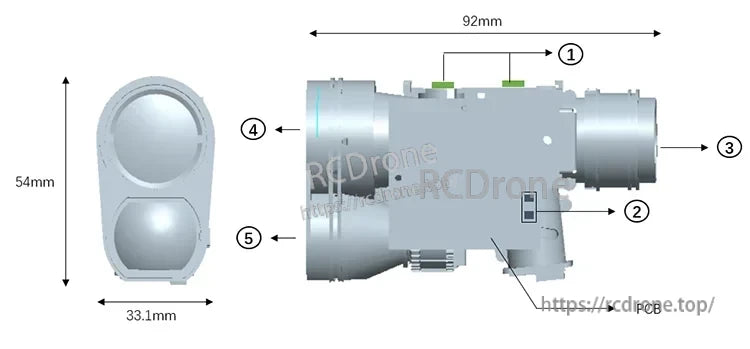

| Taille / Dimension | 92*54*33.1 mm |
| Poids | 66 g |
| Origine | Chine continentale |
| Lieu d'origine | Sichuan, Chine |
| Code de date de fabrication | 20240517 |
| Garantie | 1 an sous conditions normales |
| Certificat | ISO9001 CE ROHS FCC |
| Certification | CE |
| Fournitures DIY | Électrique |
| D/C | 3.3 V |
| Référence croisée | aucun |
| Type de montage | USB-TTL, Capteur de télémètre laser |
| Force de fonctionnement | / |
| Résistance | / |
| Tolérance de résistance | / |
| Sensibilité (LSB/(°/s)) | / |
| Sensibilité (LSB/g) | / |
| Sensibilité (mV/g) | / |
| Sensibilité (mV/(°/s)) | / |
| Plage d'humidité | 2000 m |
| Plage d'oxygène | 2000 m |
| Produit chimique à haute préoccupation | Aucun |
Applications
- Surveillance des personnes et des véhicules ; détection de mesure routière ; détection humanoïde en intérieur
- Mesure de distance UAV pour un mesurage précis à longue portée en haute altitude
- Intégration de vision nocturne et d'imagerie thermique pour la mesure de distance dans l'obscurité
- Anti-collision de véhicule ; détection à longue distance par rapport aux capteurs ultrasoniques
- Activités de plein air telles que le golf, le tir, l'observation des oiseaux
Détails

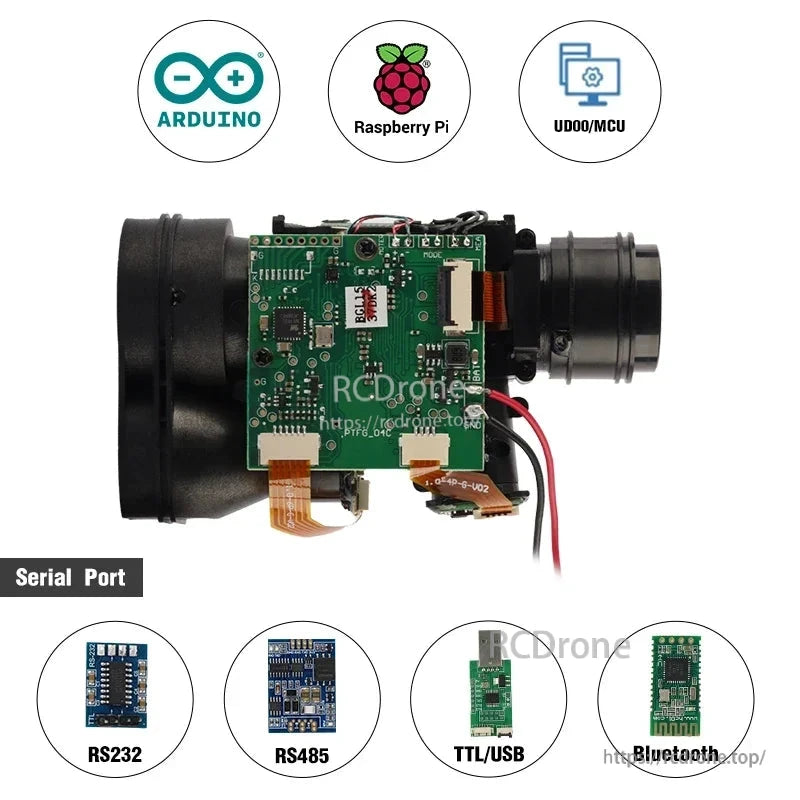

Capteur de télémètre laser PTFG-2000 compatible avec Arduino, Raspberry Pi, MCU ; prend en charge RS232, RS485, TTL/USB, Bluetooth.

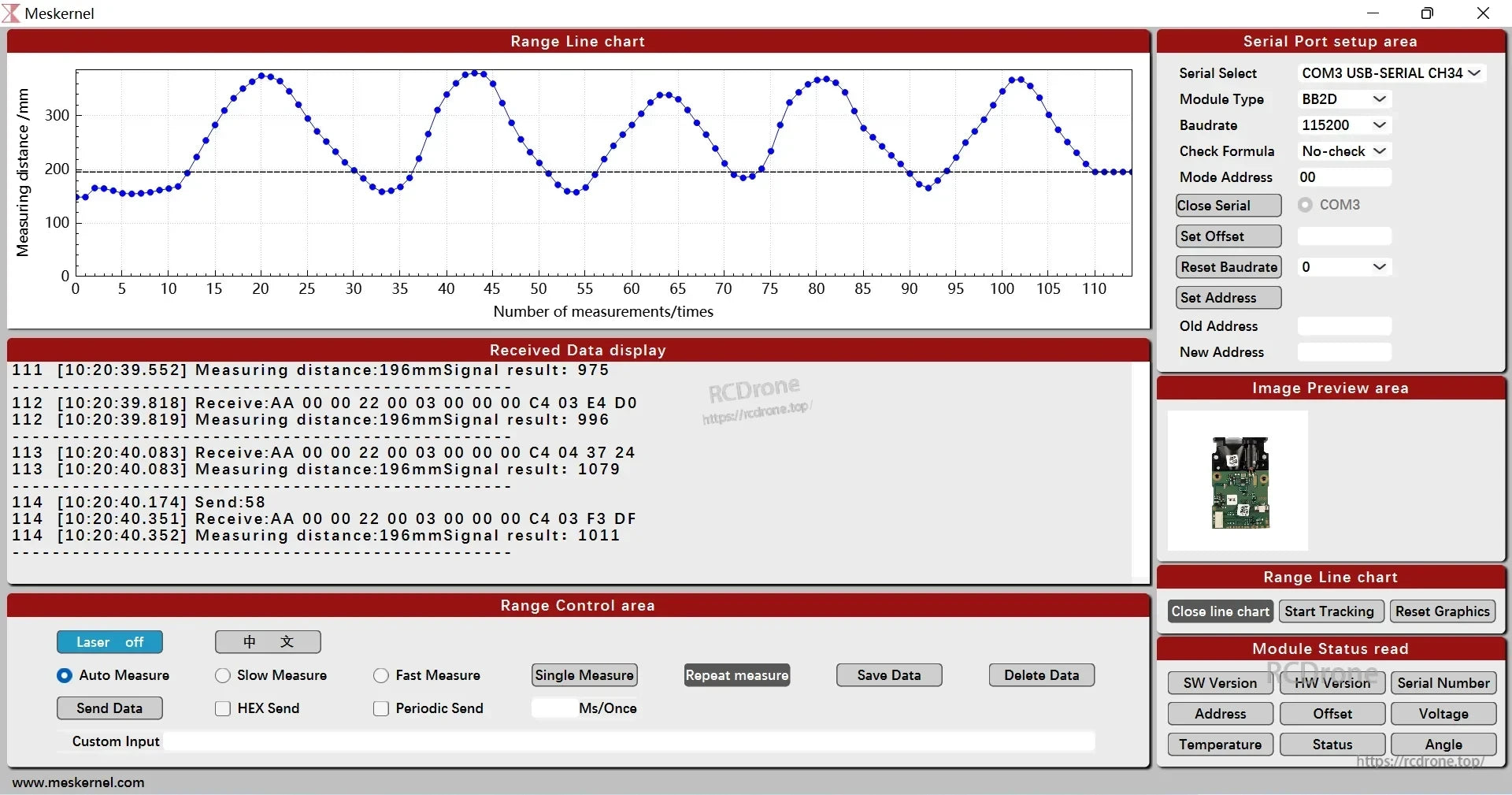

L'interface du télémètre laser Meskernel PTFG-2000 affiche les mesures de distance, les paramètres de série, les journaux de données et l'état du module. Les fonctionnalités incluent la mesure automatique, l'enregistrement des données et la représentation graphique en temps réel des lectures de distance avec des paramètres configurables.

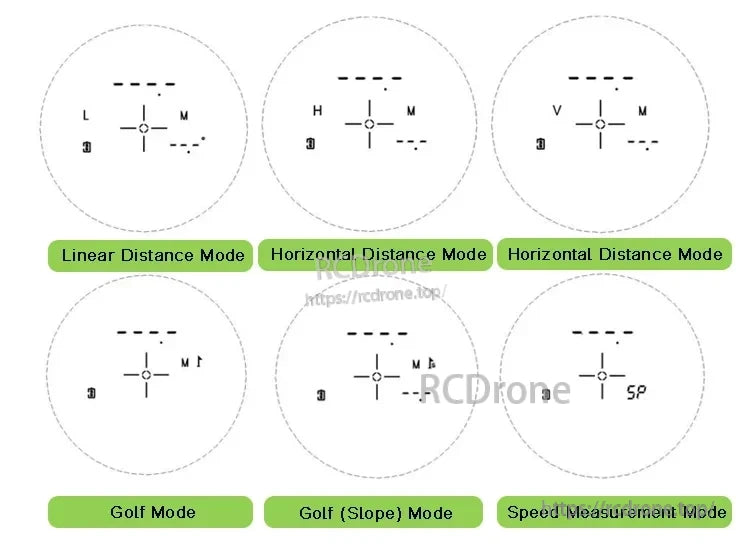

Six modes affichés : Distance Linéaire, Distance Horizontale, Golf, Golf (Pente) et Mesure de Vitesse, avec les symboles et étiquettes correspondants.
