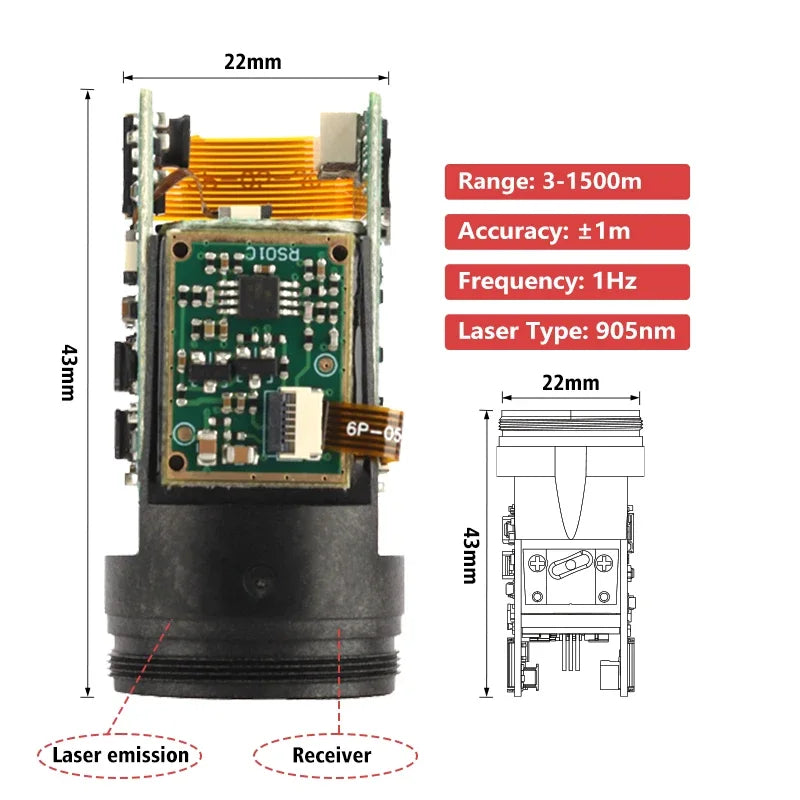

  • Laser rangefinder: 3–1500m range, ±1m accuracy, 905nm wavelength, 1Hz rate, 22x43mm size, RS232/RS485 output, 3.3V power.
  • Meskernel 700m Laser Range Finder Module, TTL Serial Industrial Laser Distance Sensor, 3.3V, ±1m, 905nm, RS232/RS485
  • 700m laser rangefinder module, 3.3V, ±1m accuracy, 905nm, TTL/RS232/RS485 output, compatible with Arduino, Raspberry Pi, and MCUs.

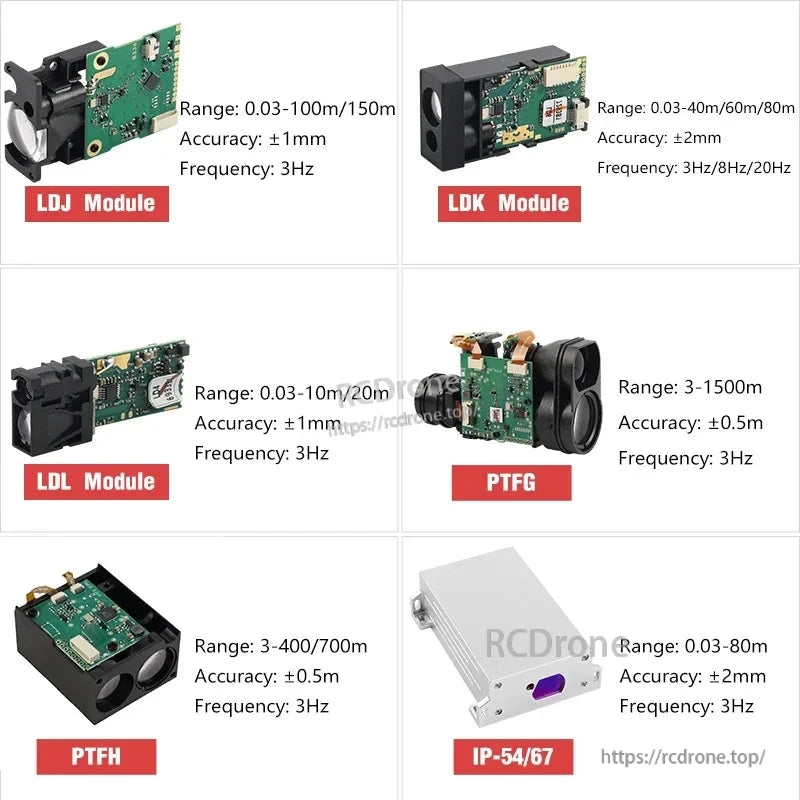

  • Six laser range finders (LDJ, LDK, LDL, PTFG, PTFH, IP-54/67) offer 0.03–1500m range, ±0.5mm–±2mm accuracy, 3–20Hz frequency, TTL/RS232/RS485, 3.3V, 905nm.
  • 700m laser range finder module, 3.3V, 905nm, TTL serial output, designed for industrial sensing applications.
1 6

Module de télémètre laser Meskernel 700m, capteur de distance laser industriel TTL série, 3,3V, ±1m, 905nm, RS232/RS485

Module de télémètre laser Meskernel 700m, capteur de distance laser industriel TTL série, 3,3V, ±1m, 905nm, RS232/RS485

Meskernel

$223.79 USD
$0.00 USD $223.79 USD
Promotion Épuisé
Taxes incluses. Frais d'expédition calculés à l'étape de paiement.
Titre par défaut
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Afficher tous les détails

Aperçu

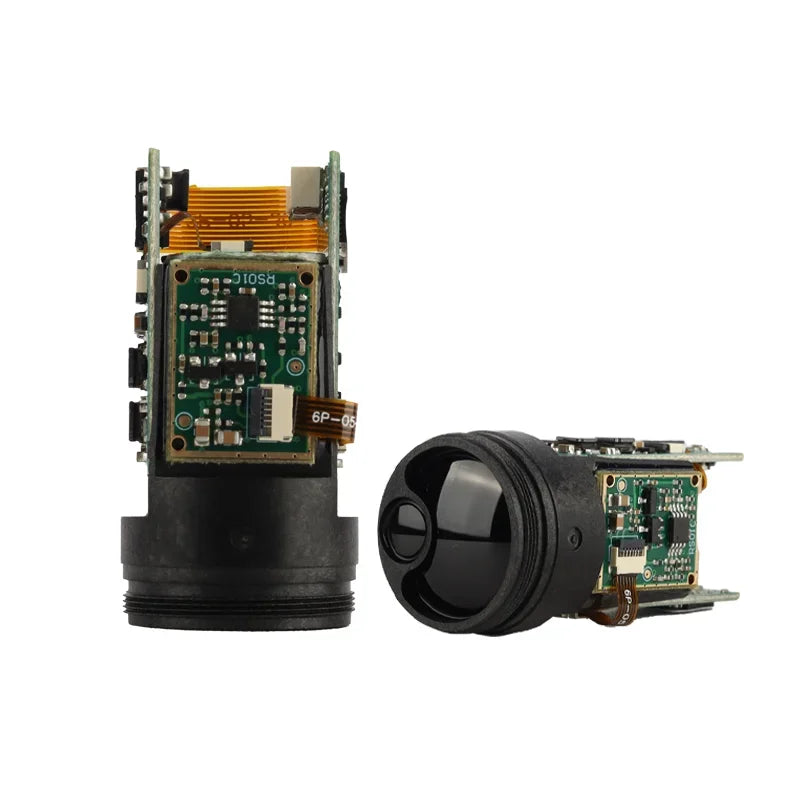

Le module de télémètre laser Meskernel TC22-700 est un module de distance laser série TTL pour des applications de mesure laser industrielles. Basé sur la technologie de mesure par impulsion, il mesure de 3 à 700 m sur des cibles non réfléchissantes avec une précision de ±1 m et une résolution de 0,1 m. La série TC utilise un laser de classe I de 905 nm dans un format compact et léger (φ43×22 mm, 15 g). Au sein de la série TC, la distance de mesure maximale est jusqu'à 1200 m.

Caractéristiques clés

  • Plage de mesure : 3–700 m (cible non réfléchissante)
  • Précision : ±1 m ; résolution : 0,1 m
  • Taux de mise à jour : 1–3 Hz ; temps de mesure unique d'environ 1 s
  • Laser de classe I 905 nm ; technologie de mesure par impulsion
  • Sortie série TTL à 3,3 V logique ; UART par défaut 115200 bps
  • Interfaces optionnelles : RS232, RS485, Bluetooth ; support USB-TTL
  • Faible consommation : <330 mW @ 3,3 V ; alimentation typique 3.3 V
  • Taille compacte φ43×22 mm ; poids 15 g
  • Utilisation industrielle : mesure à longue distance, surveillance, anti-collision, intégration avec des dispositifs de vision nocturne/thermique

Spécifications

Nom de la marque Meskernel
Numéro de modèle TC22-700 X231106
Application Laser Range Finder
Série / Technologie Capteurs de mesure par impulsion
Théorie Capteur numérique
Fonction Capteur de mesure de distance laser
Utilisation Mesure à longue distance
Plage de mesure 3–700 m
Zone morte 3 m
Précision ±1 m
Résolution 0.1 m
Fréquence 1–3 Hz
Temps de mesure unique maximum ~1 s
Laser 905 nm Classe I
Classe de laser Classe I
Interface de communication TTL / RS232 / RS485 / Bluetooth
Interface (par défaut) TTL; Débit en bauds par défaut UART 115200 bps
Sortie TTL, RS485/RS232/USART
Type de sortie 3.3 V
Configuration / Fonction de sortie TTL
Tension d'alimentation DC typique +3.3 V
Évaluation de la tension / Entrée / Max 3.3 V
Tension - DC inverse (Vr) (Max) 3.3 V
Consommation d'énergie <330 mW @ 3.3 V
Courant - Alimentation 60 mA–100 mA
Courant - Alimentation (Max) 100 mA
Courant - Sortie (Max) 100 mA
Évaluation du courant - DC / AC 100 mA
D/C 3.3 V
Température de fonctionnement -10~50℃
Température de détection - Local 0~50℃
Température de détection - Distant 0~50℃
Plage d'humidité 90%
Distance / Plage de détection 3–700 m
Lumière de détection Capteur laser
Objet de détection Matériau non réfléchissant

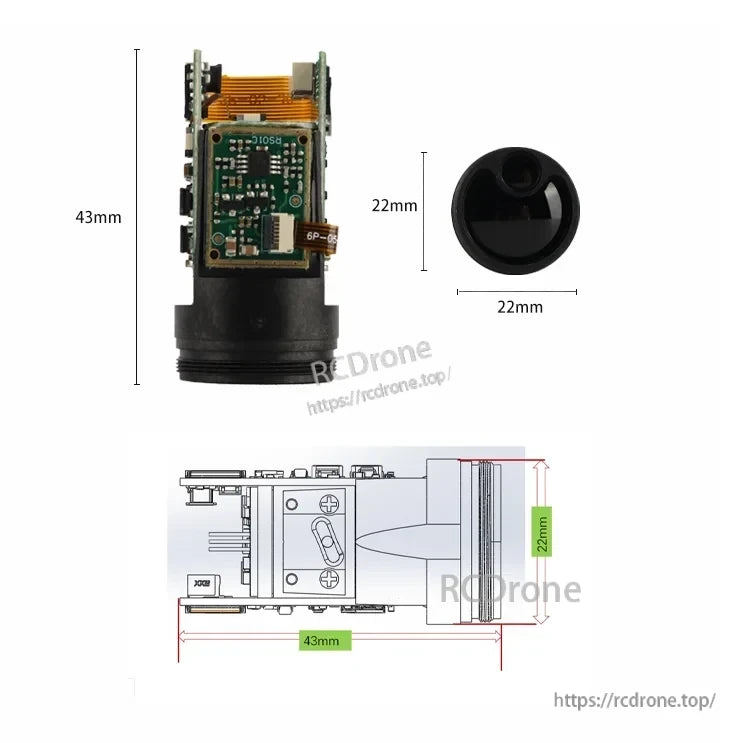

Taille / Dimension φ43×22 mm (également référencé comme 22×43 mm)
Poids 15 g
Type de montage USB-TTL, Capteur de télémètre laser
Certificats ISO9001, CE, ROHS, FCC
Code de date de fabrication 20231106
Lieu d'origineSichuan, Chine (Chine continentale)
Garantie 1 an sous conditions normales
Portée maximale de la série 1200 m
Tension - Sortie (Typ) @ Distance aucun
Puissance - Max / Nominale /
Plage d'accélération / Force de fonctionnement /
Résistance / Tolérance /
Sensibilité (LSB/(°/s)) /
Sensibilité (LSB/g) /
Sensibilité (mV/g) /
Sensibilité (mV/(°/s)) /

Applications

  • Intégration de vision nocturne et d'imagerie thermique ; mesure de distance dans l'obscurité
  • Surveillance de tunnels et de sécurité ; pods optoélectroniques
  • Surveillance des personnes et des véhicules ; détection de mesure de route ; détection humanoïde en intérieur
  • Mesure de distance à longue portée en haute altitude
  • Anti-collision de véhicule comparé à la détection ultrasonique à courte portée

Détails

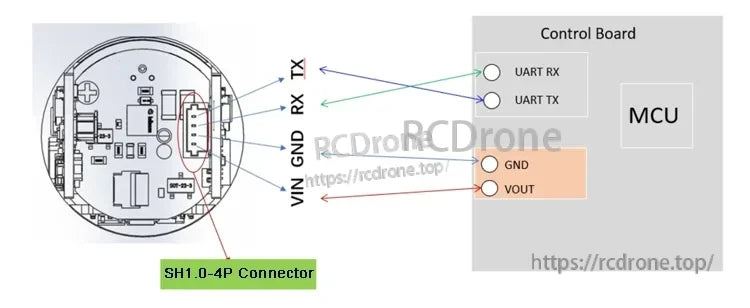

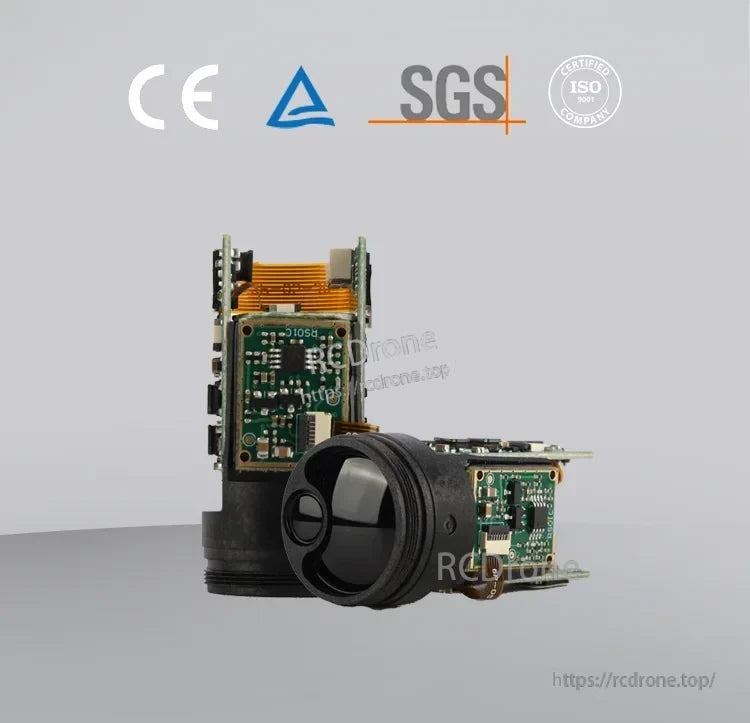

Meskernel 700m Laser, Pulse ranging technology measures distances from 3 to 700 meters with ±1 meter accuracy and 0.1 meter resolution on non-reflective targets.Meskernel 700m Laser, Meskernel TC22-700 is a TTL serial laser distance module for industrial laser measuring applications.Meskernel 700m Laser uses SH1.0-4P connector for UART TX/RX, GND, VIN, VOUT to MCU on control board.

Schéma de câblage laser Meskernel 700m : SH1.Le connecteur 0-4P se relie à la carte de contrôle avec des connexions UART TX/RX, GND, VIN et VOUT vers le MCU.

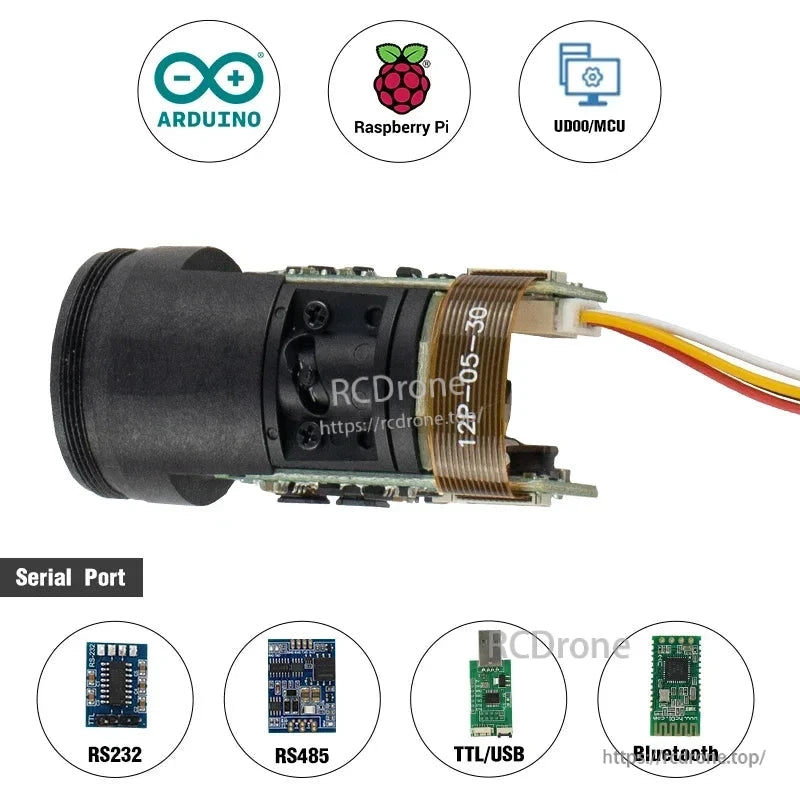

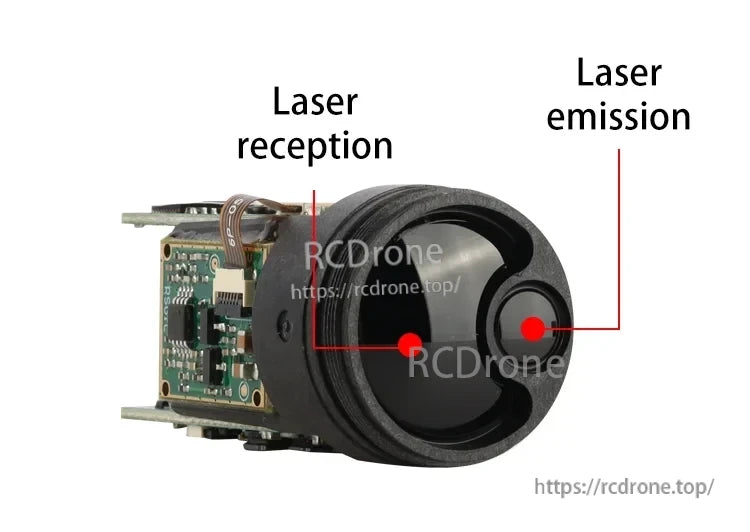

Meskernel 700m Laser, Laser range finder with 3-700m measuring range, ±1m accuracy, and 0.1m resolution for industrial use in long-distance measuring and monitoring.Meskernel 700m laser works with Arduino, Raspberry Pi, UD00/MCU; supports RS232, RS485, TTL/USB, and Bluetooth via serial.

Le laser Meskernel 700m est compatible avec Arduino, Raspberry Pi, UD00/MCU. Il prend en charge RS232, RS485, TTL/USB, Bluetooth via le port série.

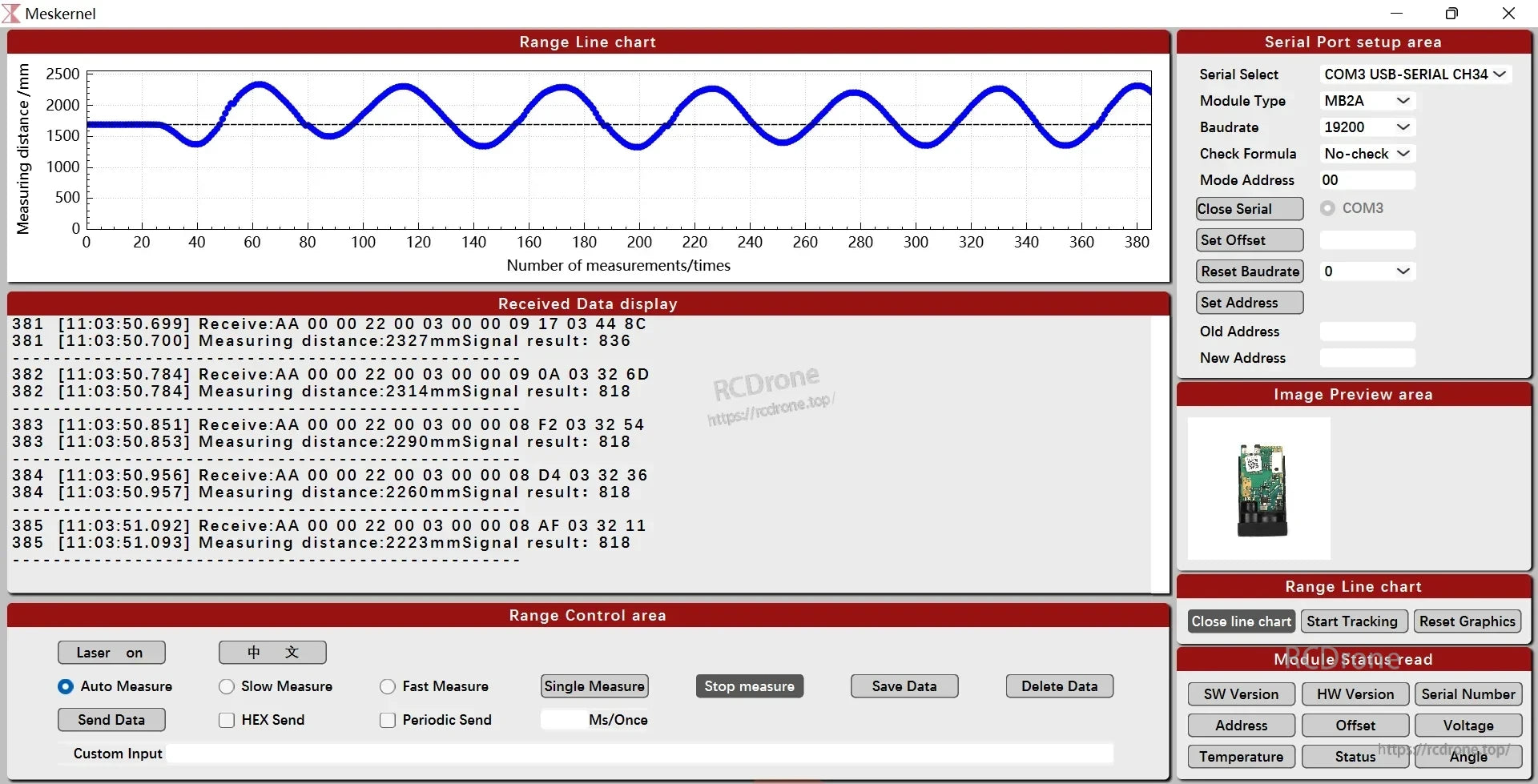

Meskernel 700m Laser, Real-time laser distance interface with serial settings, status display, range chart, data log, controls, and device preview via serial communication.

L'interface de mesure de distance laser Meskernel affiche des données en temps réel, des paramètres de port série et l'état du module. Les fonctionnalités incluent un graphique de portée, un journal des données reçues, des options de contrôle et un aperçu de l'appareil.

Meskernel 700m Laser, The TC series uses a Class I 905nm laser in a compact and lightweight package.Meskernel 700m Laser, The TC series uses a Class I 905nm laser in a compact and lightweight package.Meskernel 700m Laser, The TC22-700 X231106 is a pulse ranging sensor that measures distances up to 700m with an accuracy of ±1m and resolution of 0.1m.Meskernel 700m Laser, The TC series uses a Class I 905nm laser in a compact, lightweight package.
