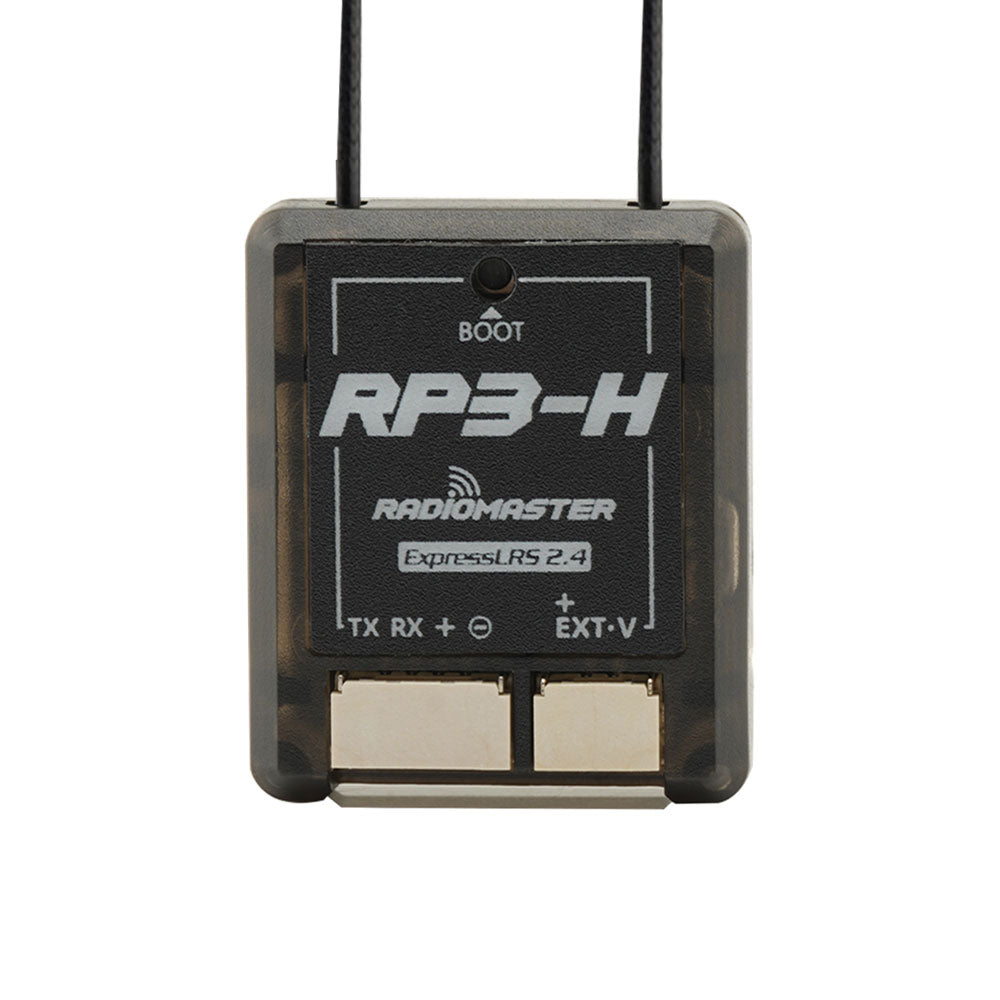

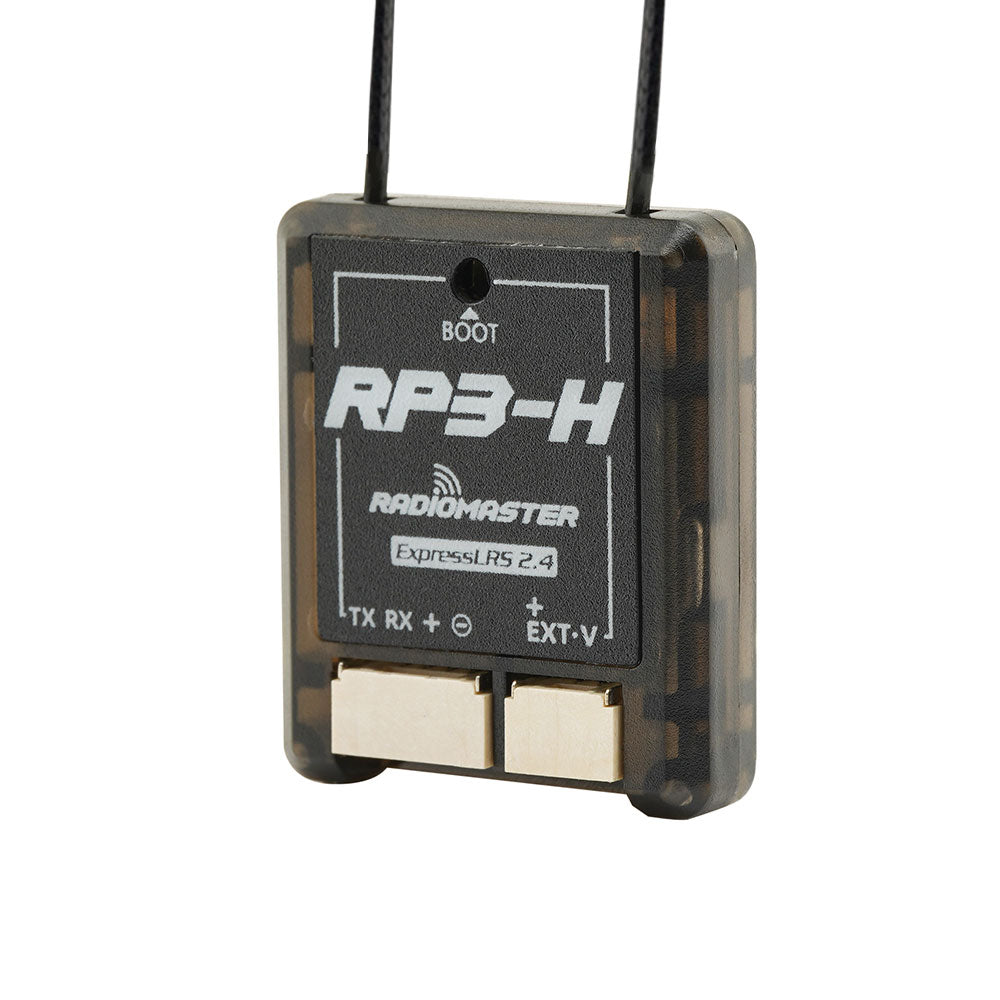

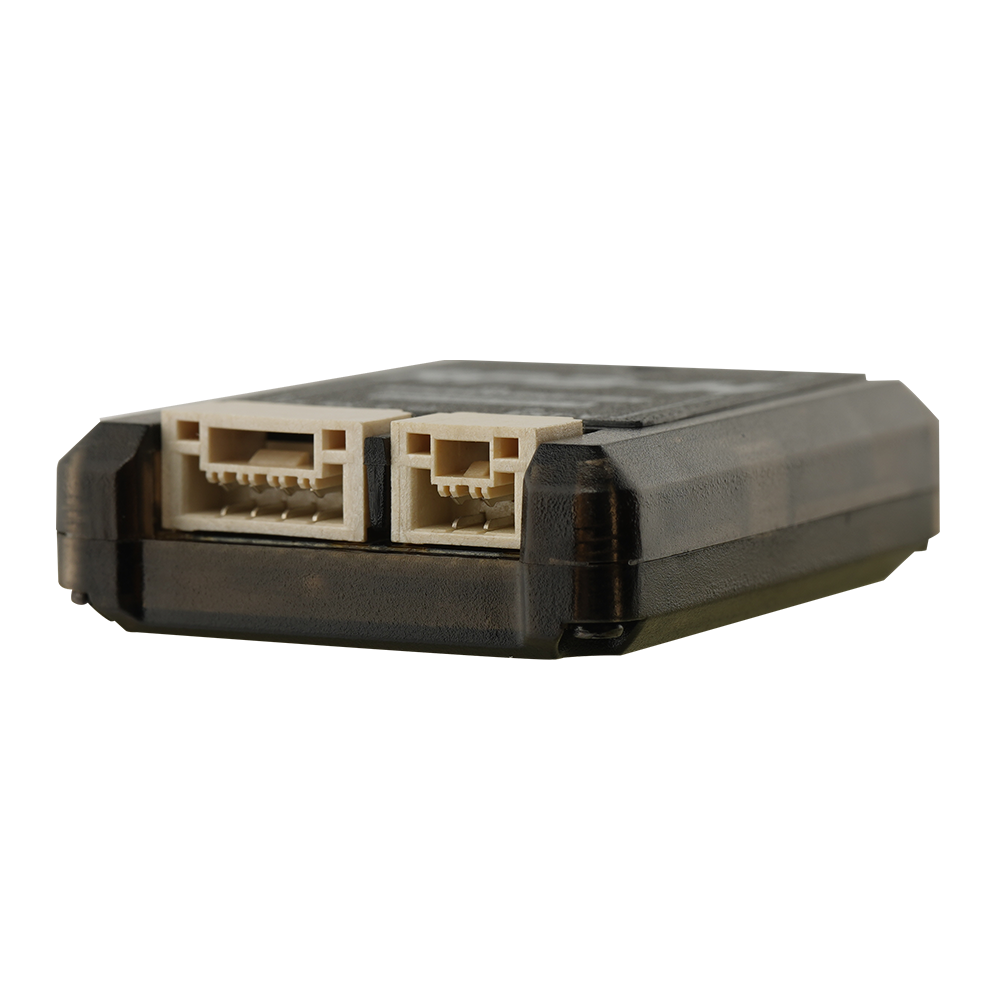

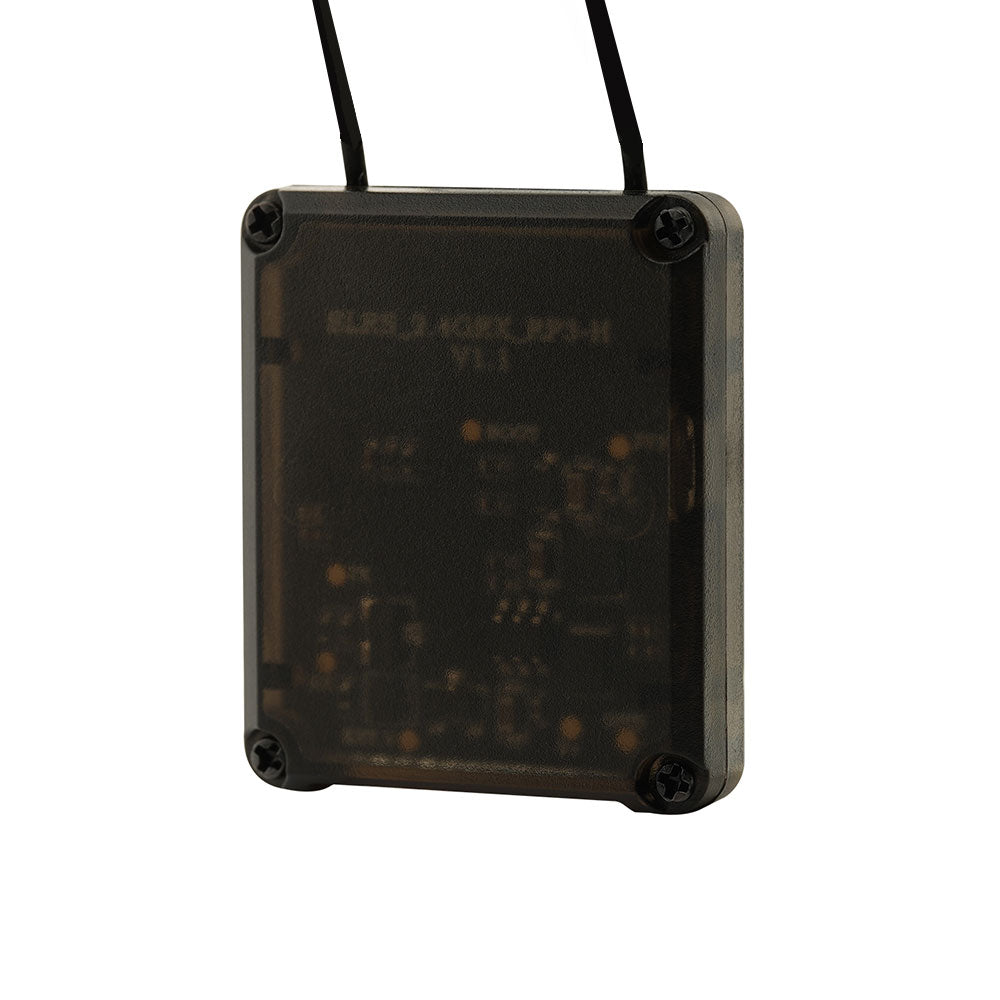

RadioMaster RP3-H ExpressLRS 2,4GHz Nano Récepteur, Double Antenne, TCXO, CRSF/S.Bus pour Hélicoptères

Aperçu

Le récepteur Nano RadioMaster RP3-H ExpressLRS 2.4GHz est conçu pour être utilisé avec le système de contrôle Nexus et est compatible avec les contrôleurs de vol CRSF/S.Bus . Il dispose d'un boîtier intégré robuste pour les cadres d'hélicoptères modernes, d'oscillateurs TCXO intégrés pour des performances RF stables, et d'une entrée de télémétrie Ext-V pour les ESC plus anciens qui ne fournissent pas de télémétrie de tension de batterie via l'unité de contrôle. Le WiFi intégré prend en charge les mises à jour du firmware sans retirer le récepteur.

Caractéristiques clés

• Parfait pour les hélicoptères et les applications nécessitant un récepteur série à boîtier robuste
• Récepteur plug'n'play, sans soudure, compatible avec le contrôleur de vol NEXUS Heli
• Diversité à double antenne (commutation d'antenne) pour une meilleure stabilité du signal et portée
• Amplificateur à faible bruit (LNA) pour une meilleure portée du récepteur
• Amplificateur de puissance Skyworks SKY66112 (PA) pour de meilleures performances de télémétrie (jusqu'à 100mW de puissance RF de télémétrie)
• Conception de PCB optimisée pour une meilleure dissipation de la chaleur
• TCXO intégré (oscillateur à cristal compensé en température)
• Détection automatique de la télémétrie de tension à partir de la tension de la batterie externe ou de la tension de la batterie/ESC BEC du récepteur
• Prend en charge les liens RF LoRa et FLRC 2.4GHz
• Compatible avec tous les modules et émetteurs ExpressLRS 2.4GHz avec 2 intégrés.4GHz ExpressLRS

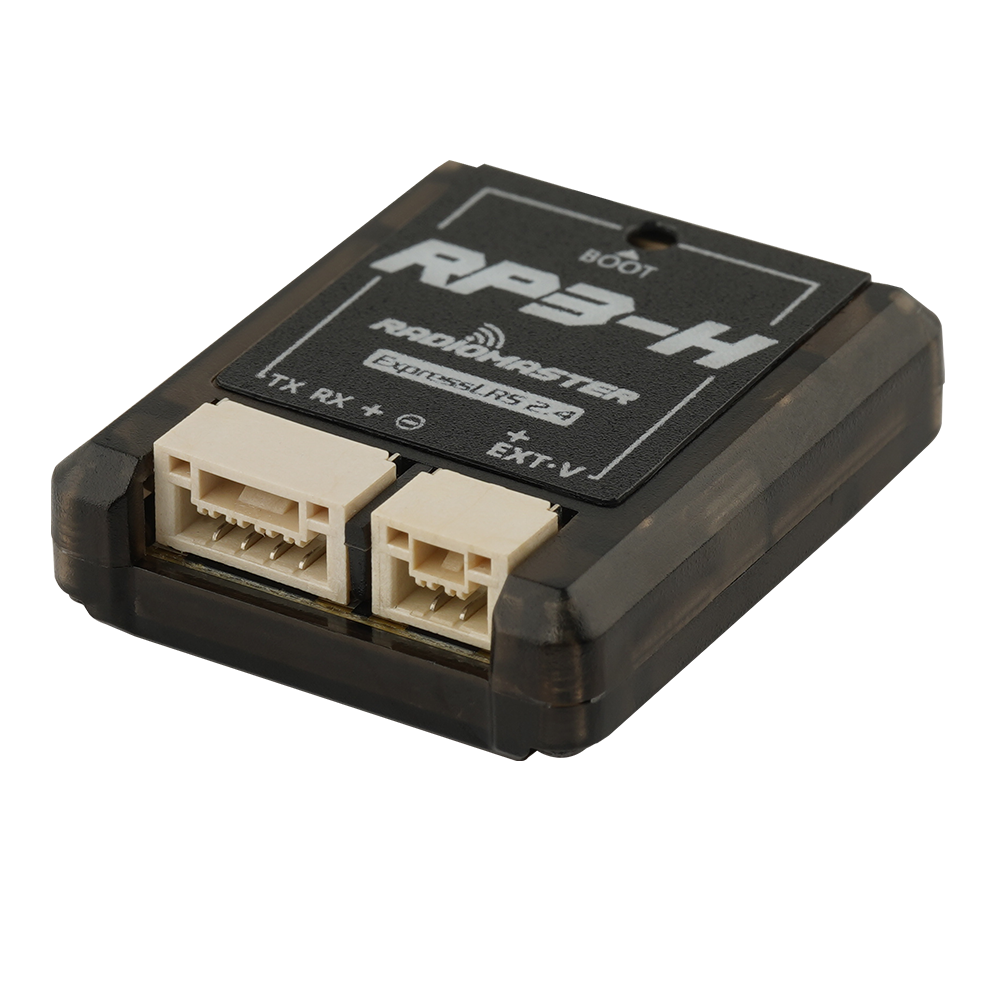

• Les marquages d'étiquettes du récepteur incluent : BOOT, TX, RX et EXT-V

Spécifications

TCXO (oscillateur à cristal compensé en température)

Les oscillateurs TCXO intégrés aident à maintenir la stabilité et la précision du contrôle de fréquence à travers les variations de température, soutenant une réception de signal cohérente et réduisant la dérive de fréquence au fil du temps. Référence : https://www.expresslrs.org/hardware/crystal-frequency-error

Dimensions

• Spécification : 28 x 24 x 8mm
• Étiquettes du diagramme de dimension : 28.00MM, 15.40MM, 8.00MM

Applications

• Hélicoptères (récepteur à boîtier robuste pour cadres d'hélicoptères modernes)
• Installations de récepteurs CRSF/S.Bus nécessitant un support d'entrée de télémétrie Ext-V

Pour de l'aide à l'installation ou un support de commande, contactez support@rcdrone.top or visitez https://rcdrone.top/.

Ce qui est inclus

• 1 x RP3-H ExpressLRS 2.4GHz Nano Récepteur
• 2 x 150mm IPX1 2.Antenne T 4GHz (installée)
• 1 x Pigtail 4 fils JST-GH CRSF
• 1 x Câble 4 fils JST-GH à JST-GH CRSF
• 1 x JST-GH 4 fils à broche de servo unique (connecteurs dupont simples)
• 1 x Fil de télémétrie de tension
• 1 x Guide de démarrage rapide

Manuels

• Manuel de l'utilisateur du récepteur RP3-H (PDF)

Informations sur le projet ExpressLRS : https://www.expresslrs.org/

Informations sur le projet Rotorflight : https://www.rotorflight.org/

Détails

Le récepteur Nano RadioMaster RP3-H ExpressLRS 2.4GHz est conçu pour des installations d'hélicoptères robustes et des contrôleurs de vol CRSF/S.Bus .

Des oscillateurs TCXO doubles aident à maintenir la stabilité du lien en réduisant la dérive de fréquence dans des conditions changeantes.

Le câblage plug-and-play facilite la connexion au contrôleur de vol NEXUS Heli sans soudure.

Un boîtier intégré robuste s'adapte aux cadres de drones modernes, avec une entrée EXT-V pour la télémétrie de tension de batterie sur les anciens systèmes ESC.

Un LNA et un PA embarqués sont conçus pour améliorer la réception et supporter jusqu'à 100mW de puissance RF de télémétrie.

La diversité à double antenne améliore la stabilité du signal et aide à maintenir le contrôle dans des orientations difficiles.

Un agencement de PCB optimisé est conçu pour dissiper la chaleur efficacement lors d'une utilisation exigeante.

Les spécifications clés sont résumées pour des vérifications de compatibilité rapides, y compris CRSF/S.Bus et les taux de rafraîchissement pris en charge.

Tout ce qui est nécessaire pour des installations courantes est inclus : le récepteur RP3-H ainsi que les câbles de télémétrie et de connexion.
