RCDRONE FY-WJ401 Système de parachute de drones pour un atterrissage en toute sécurité (4kg-15kg) | Pixhawk compatible
RCDRONE FY-WJ401 Système de parachute de drones pour un atterrissage en toute sécurité (4kg-15kg) | Pixhawk compatible
RCDrone
Impossible de charger la disponibilité du service de retrait
Aperçu

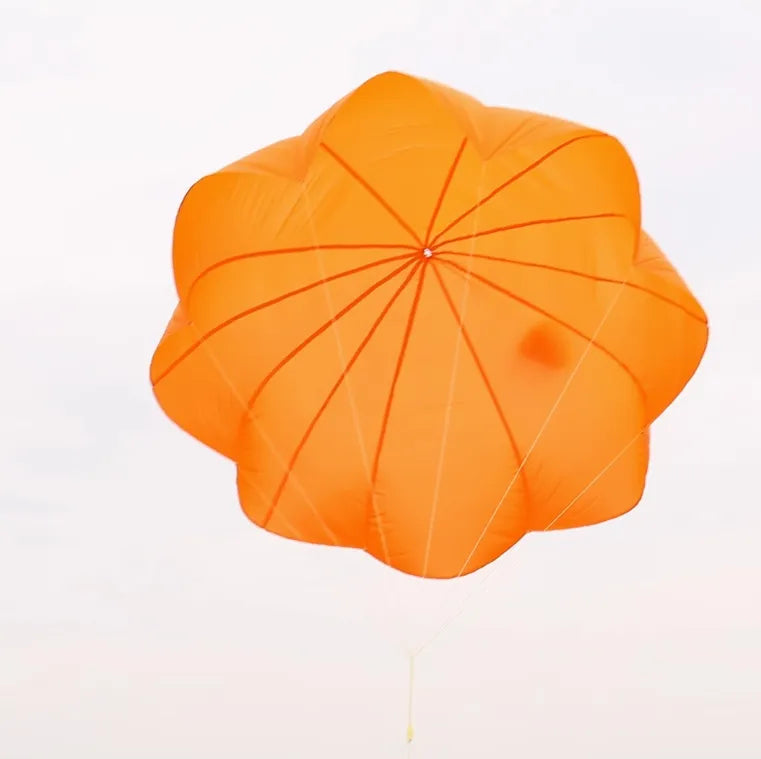

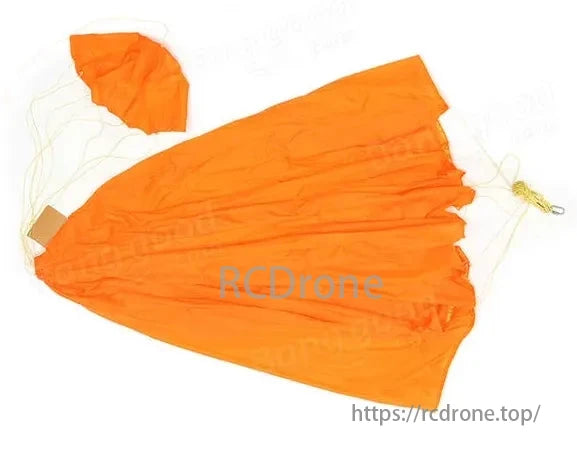

Le RCDrone FY-WJ401 système de parachute de secours pour drone est conçu pour atterrissages sûrs et contrôlés en cas de panne de vol. Il prend en charge charges utiles de 4 kg à 15 kg, ce qui le rend idéal pour drones industriels, agricoles et de cartographieLe parachute est doté d'un tissu léger et très résistant, des cordes de suspension renforcées et un conception optimisée des trous d'aération pour déploiement stable. C'est compatible avec Pixhawk contrôleurs de vol, permettant à la fois déclencheur manuel à distance et déploiement autonome via Mission Planner. Avec un système optimisé vitesse de descente de 1,5 m/s à 4 m/s, il assure force d'impact minimale, protégeant les équipements de drones de grande valeur contre les dommages.
Caractéristiques principales
- Compatible avec Pixhawk – Fonctionne parfaitement avec Contrôleurs de vol Pixhawk, configurable via Mission Planner.
- Capacités de charge multiples – Soutient 4 kg, 5 kg, 6 kg, 8 kg, 12 kg et 15 kg charges utiles de drones.
- Déploiement rapide et fiable – S'active via le contrôleur de vol ou un déclencheur à distance pour une réponse d'urgence rapide.
- Technologie d'atterrissage stable – Conçu conception du trou d'aération empêche les oscillations et les dérives excessives.

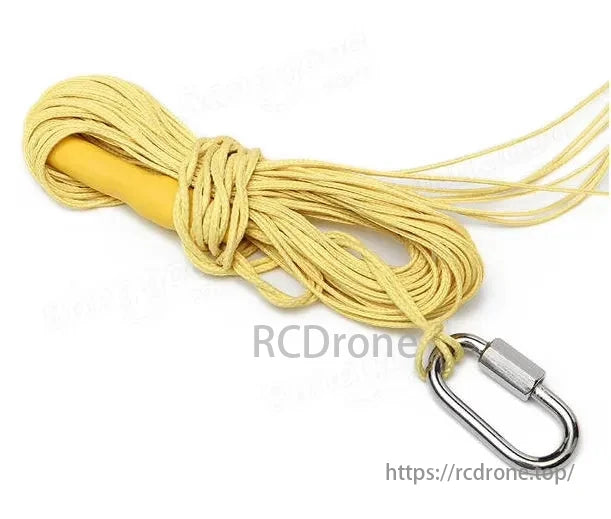

- Système de suspension renforcé – Cordons à haute résistance résister à des forces d'impact supérieures à 20 kg.
- Léger et durable – Des matériaux haute performance garantissent faible poids sans compromettre la résistance.
Spécifications techniques
| Capacité de charge | Poids du parachute (cordes incluses) | Diamètre de projection | Diamètre nominal | Longueur du cordon principal | Longueur du cordon auxiliaire |
|---|---|---|---|---|---|
| 4 kg | 150g | 1,55 M | 1,9 M | 180 cm | 55 cm |
| 5 kg | 165 g | 1,70 M | 2,0 M | 180 cm | 55 cm |
| 6 kg | 220g | 1,84 M | 2,3 millions | 200 cm | 55 cm |
| 8 kg | 250g | 2,21 M | 2,9 millions | 210 cm | 55 cm |
| 12 kg | 310 g | 3,40 M | 3,65 M | 350 cm | 55 cm |
| 15 kg | 400g | 4.10M | 4,35 M | 420 cm | 55 cm |
Performances en matière de sécurité
- Altitude de déploiement recommandée:
- Pour les drones de moins de 8 kg: Minimum 50 mètres
- Pour les drones de plus de 10 kg: Minimum 80 mètres
- Vitesse d'atterrissage: 1,5 m/s – 4 m/s, réduisant les forces d'impact pour la protection des drones.
- Zone de couverture: 2,8㎡ à 6,8㎡, assurant une décélération optimale.
Guide d'installation
Configuration du compartiment du parachute
- Monter le compartiment du parachute en toute sécurité sur le drone.
- Attacher les cordes du parachute aux crochets de drones désignés.
- Pliez correctement le parachute pour éviter l'enchevêtrement.
- Disposez soigneusement les cordons et positionnez la goulotte pilote sur le dessus.
- Fixez le couvercle du compartiment, assurant une fermeture ferme.
Guide d'installation du parachute
- Ajuster la longueur des cordons pour positionner le centre du parachute légèrement en avant du centre de gravité du drone.
- Fixez les cordes du parachute en utilisant des attaches.
- Vérifier la tension pour éviter les cordons lâches ou trop serrés.
- Organiser les lignes de suspension pour un déploiement propre.
- Réparer les cordons de queue, en s'assurant que le parachute est correctement aligné.
- Placez le parachute plié à l'intérieur du compartiment, enfilant les cordons à travers l'ouverture du couvercle.
- Connectez les cordes du parachute aux crochets du drone en toute sécurité.
- Verrouiller le couvercle du compartiment, assurant la stabilité avec un verrouillage mécanique.
Paramètres de la télécommande et des commandes de vol
- Compatible avec Pixhawk – Soutient Contrôleurs de vol Pixhawk et Configuration du planificateur de mission:
- Accédez à Configuration > Paramètres complets > Définir CHUTE_ALT_MIN (altitude minimale du parachute).
- Affecter CHUTE_CHAN sur le canal 7 et réglez SERVO_CHUTE_OFF/ON Valeurs PWM.
- Définir AUX2 comme interrupteur d'activation du parachute pour déclenchement à distance.
- Déploiement automatique de parachutes: Dans mode point de cheminement, définissez le dernier point de cheminement sur DO_PARACHUTE pour un déploiement automatique.
Comparaison et avantages
| Problème avec d'autres parachutes | Mises à niveau du parachute FY-WJ401 |
|---|---|
| Nœud faible, risque élevé de détachement | Des attaches sécurisées assurent un déploiement stable |
| Pas de parachute pilote, ce qui entraîne des taux de défaillance élevés | Le parachute pilote intégré empêche l'enchevêtrement |
| Fixation du cordon peu fiable, sujette à la rupture | Les cordons renforcés résistent Impact de 20 kg et plus |
| Conception sans trou d'aération, ce qui entraîne un déploiement instable | Des évents conçus assurent une descente contrôlée |
| Pas de bords renforcés, ce qui peut entraîner des déchirures | Bords renforcés avec Capacité de traction de 30 kg et plus |
Applications
- Drones industriels – Améliore la sécurité des drones de logistique, d’inspection et de surveillance.
- Drones agricoles – Empêche les dommages causés par les drones lors des missions de pulvérisation des cultures et de cartographie.
- Cartographie par drones – Assure une récupération sûre du drone sur des terrains accidentés.
- Drones de course – La conception ultra-légère minimise l’impact sur les performances.
Emballage et couleurs
- Conditionnement:Emballage de qualité industrielle pour un transport sécurisé.
- Options de couleur: Orange, jaune, bleu ciel (expédié au hasard ; contactez-nous pour des demandes de couleurs spécifiques).
Détails

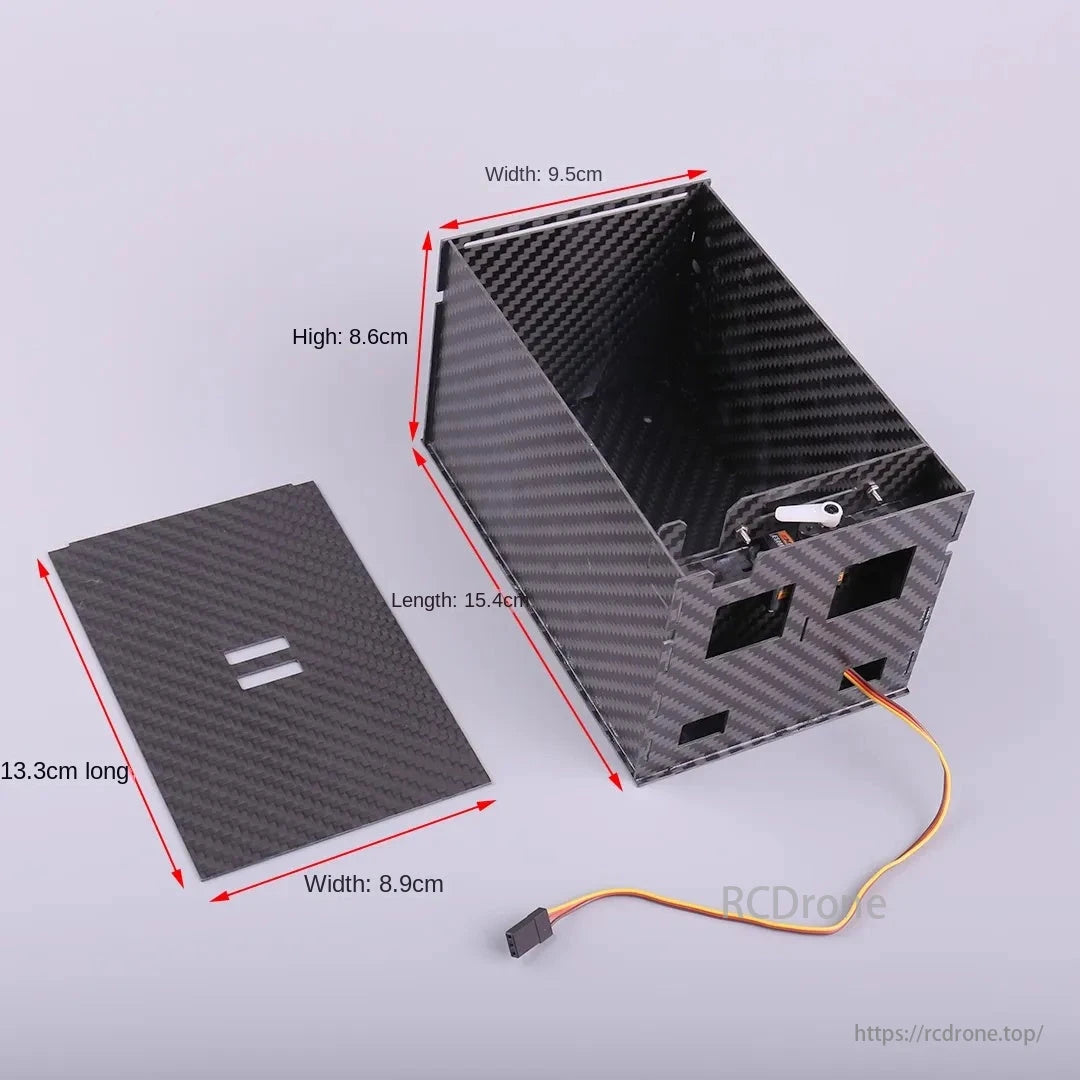

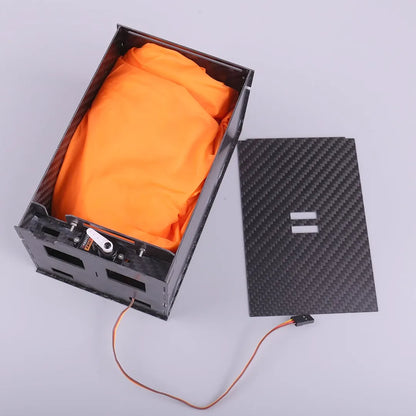

Dimensions de la boîte en fibre de carbone : 15,4 cm de longueur, 9,5 cm de largeur, 8,6 cm de hauteur.

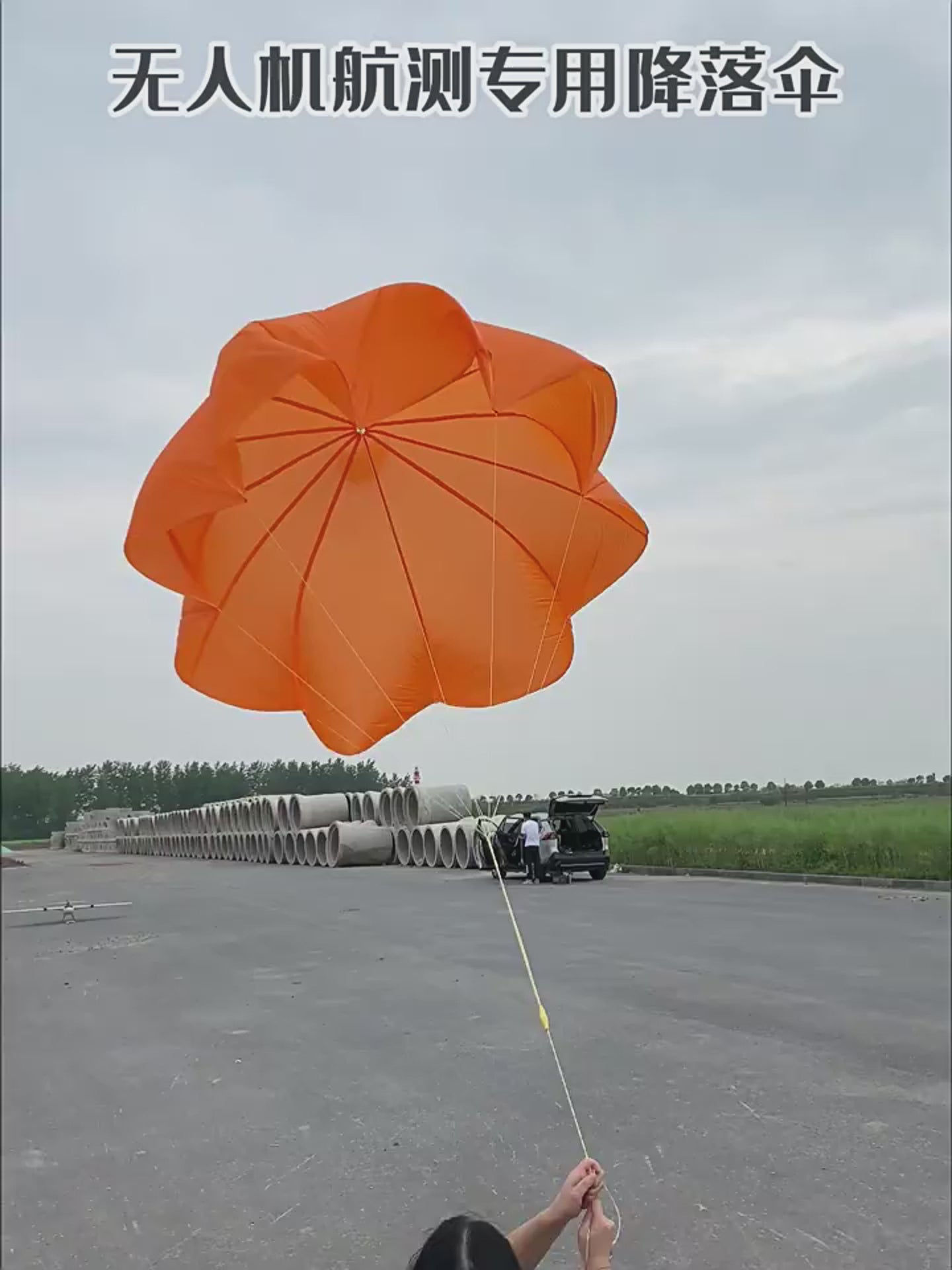

Parachute spécial pour drones pour relevés aériens. Nous prenons soin de chaque détail. Assurez-vous que votre avion vous plaise à chaque atterrissage en toute sécurité.

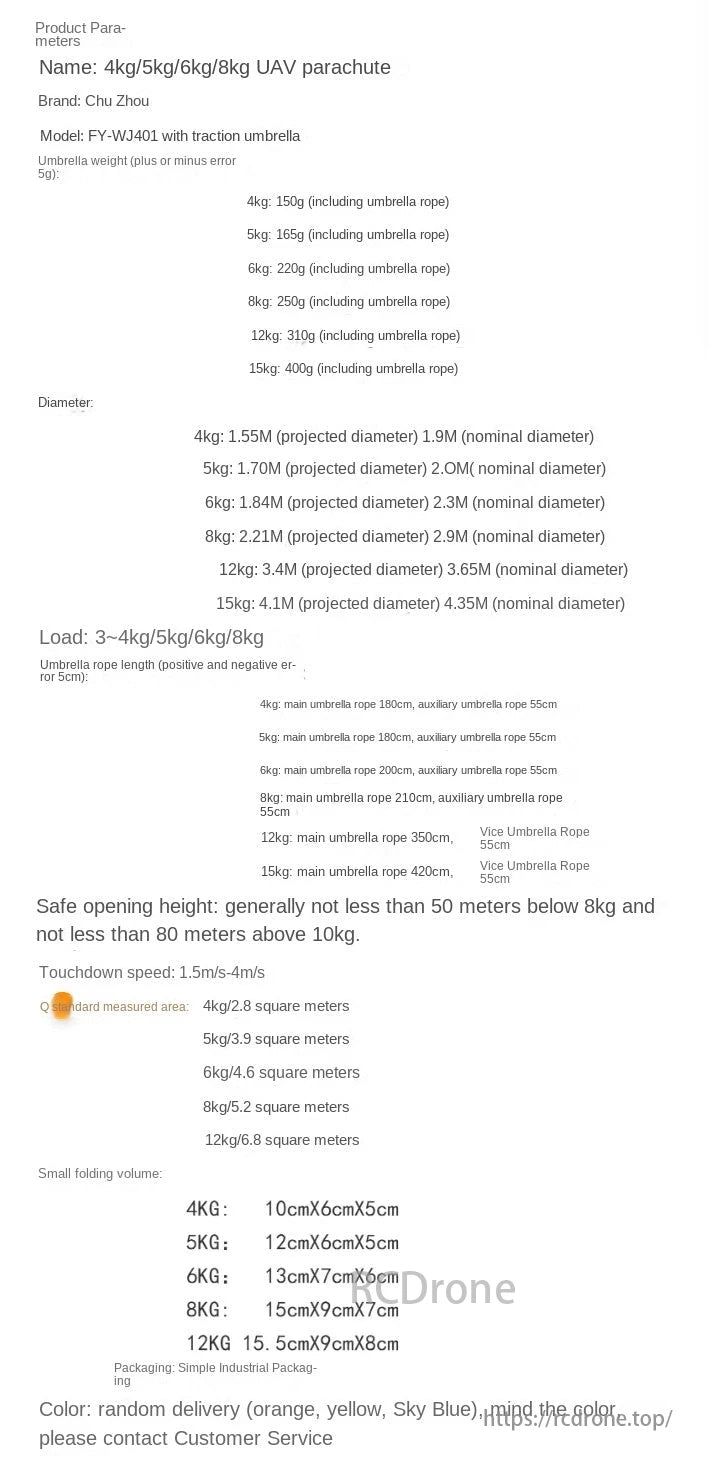

Les caractéristiques du parachute pour drone Chu Zhou de 4 à 15 kg comprennent le poids, le diamètre, la capacité de charge, la longueur du câble, la hauteur d'ouverture de sécurité, la vitesse d'atterrissage et le volume de pliage. Les couleurs sont aléatoires. Les spécifications varient selon le modèle : la version 8 kg pèse 250 g et a un diamètre nominal de 2,9 m.

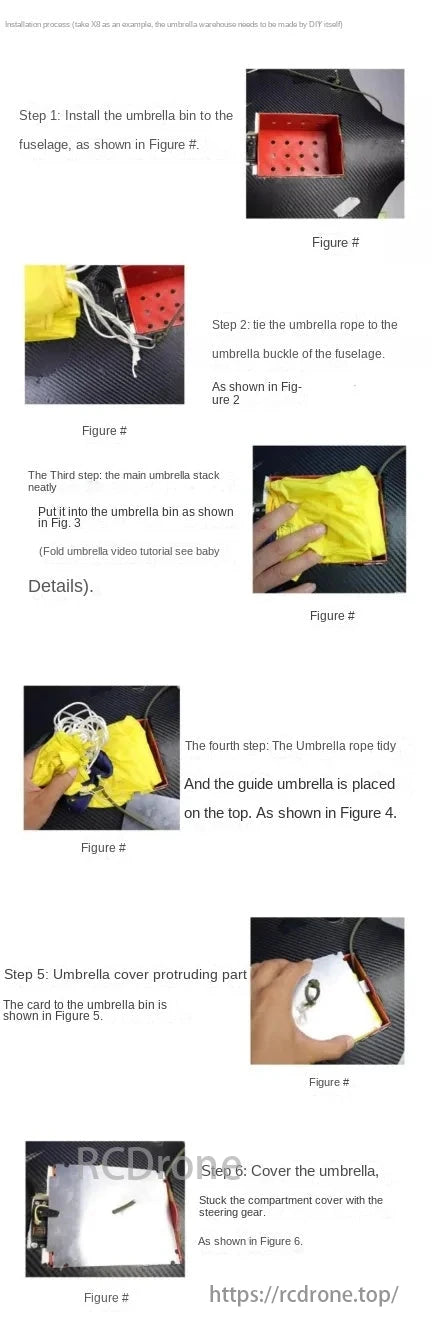

Installation : Fixez le compartiment à parapluie au fuselage. Attachez la corde à la boucle. Empilez soigneusement le parapluie et placez-le dans le compartiment. Rangez la corde et placez le parapluie guide par-dessus. Couvrez la partie saillante avec une carte. Enfin, recouvrez le compartiment avec le boîtier de direction.

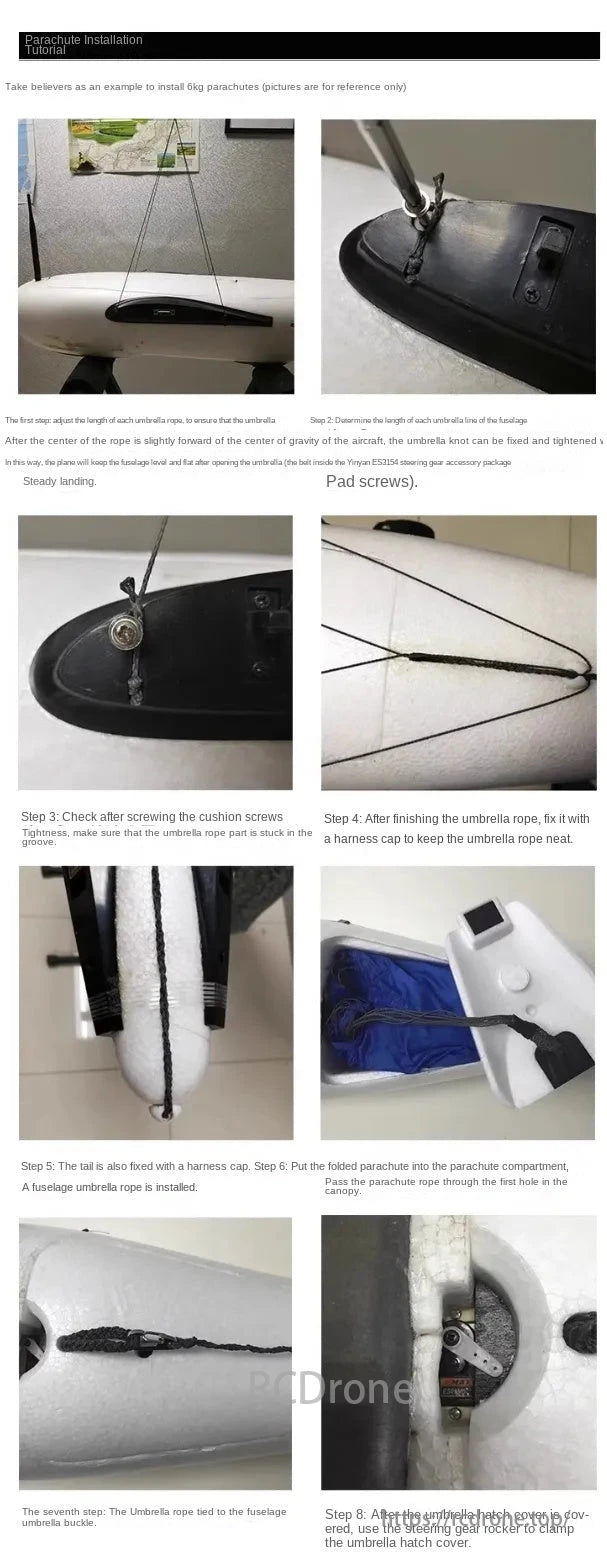

Tutoriel d'installation du parachute : Ajustez la longueur de chaque corde pour l'équilibrer, en veillant à ce que le centre soit légèrement en avant du centre de gravité de l'avion. Fixez-le avec les vis de fixation et les capuchons de harnais. Installez le parachute plié dans le compartiment, passez la corde dans le trou de la verrière et fixez le couvercle de la trappe.

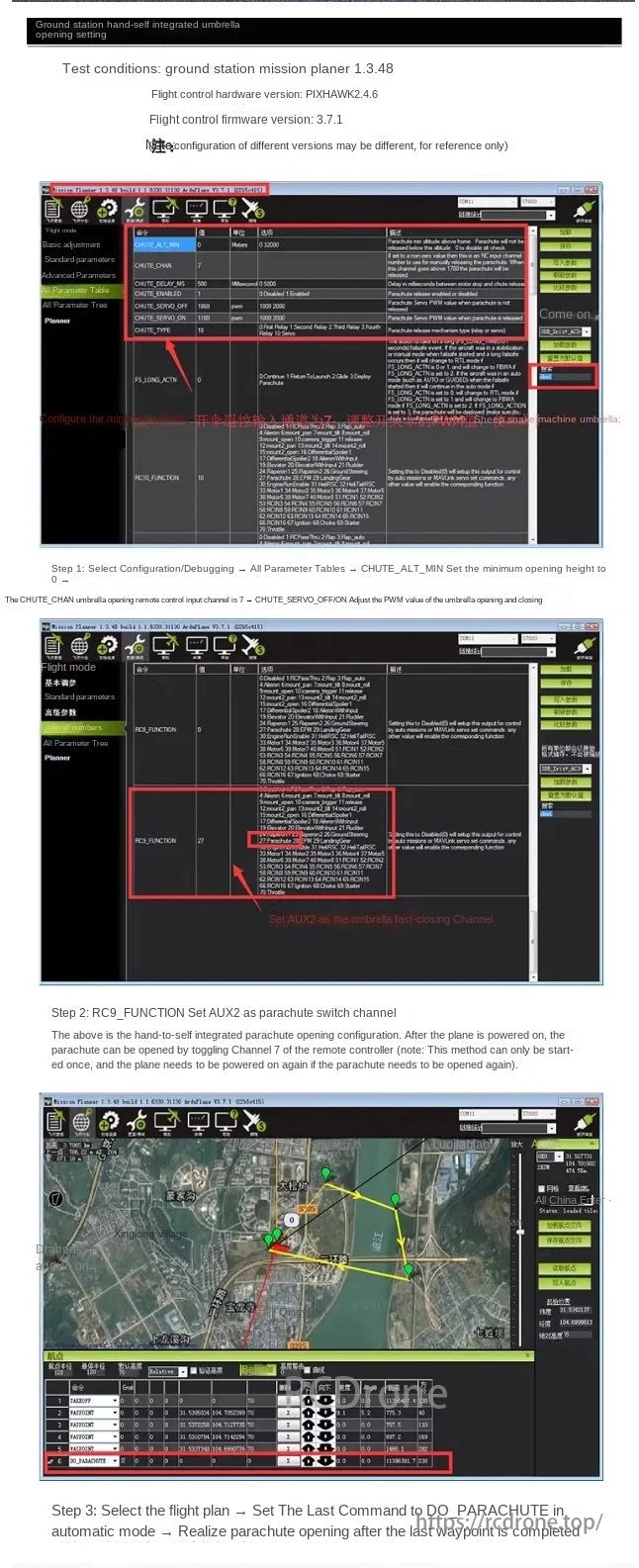

Les paramètres d'ouverture automatique du parapluie intégré à la station terrestre sont détaillés. Les conditions de test incluent la version 1.3.48 du planificateur de mission, le matériel PIXHAWK 2.4.6 et le micrologiciel 3.7.1. Les étapes comprennent la configuration des paramètres de déploiement du parachute, le réglage de l'AUX2 comme canal de fermeture rapide et la sélection des plans de vol pour automatiser l'ouverture du parachute après les points de passage.
