Kit de châssis FPV HGLRC Rekon Y6 5 pouces, fibre de carbone 3K, bras 5mm, compatible Analogique/O3/O4/Moonlight

Aperçu

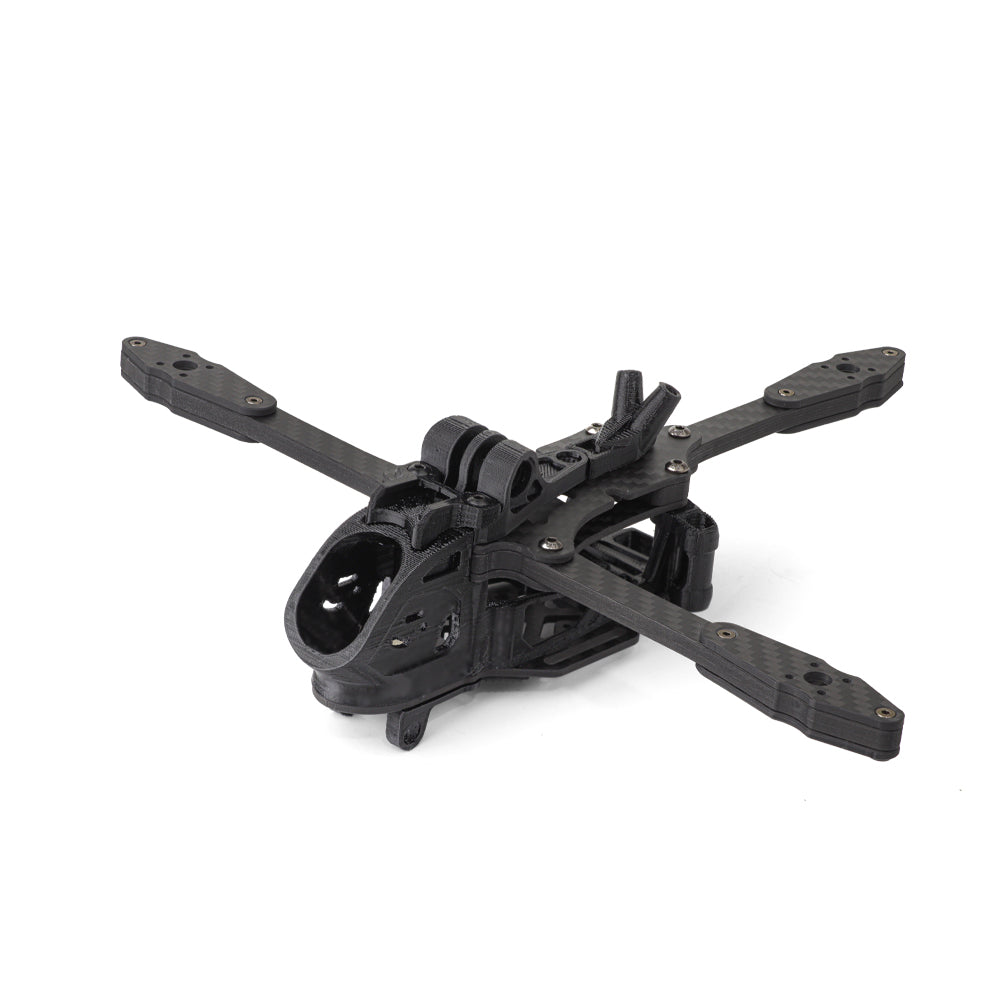

Le cadre HGLRC Rekon Y6 est un kit de cadre de 5 pouces compatible avec les configurations analogiques / O3 / O4 / Moonlight Kit VTX. La disposition Y6 est conçue pour augmenter la surface des hélices de 50 % par rapport à un quadricoptère standard de 5 pouces, aidant à supporter des caméras d'action de taille réelle tout en gardant la construction compacte. Les hélices sont positionnées pour rester en dehors du champ de vision de la caméra d'action pour des images plus nettes.

Caractéristiques clés

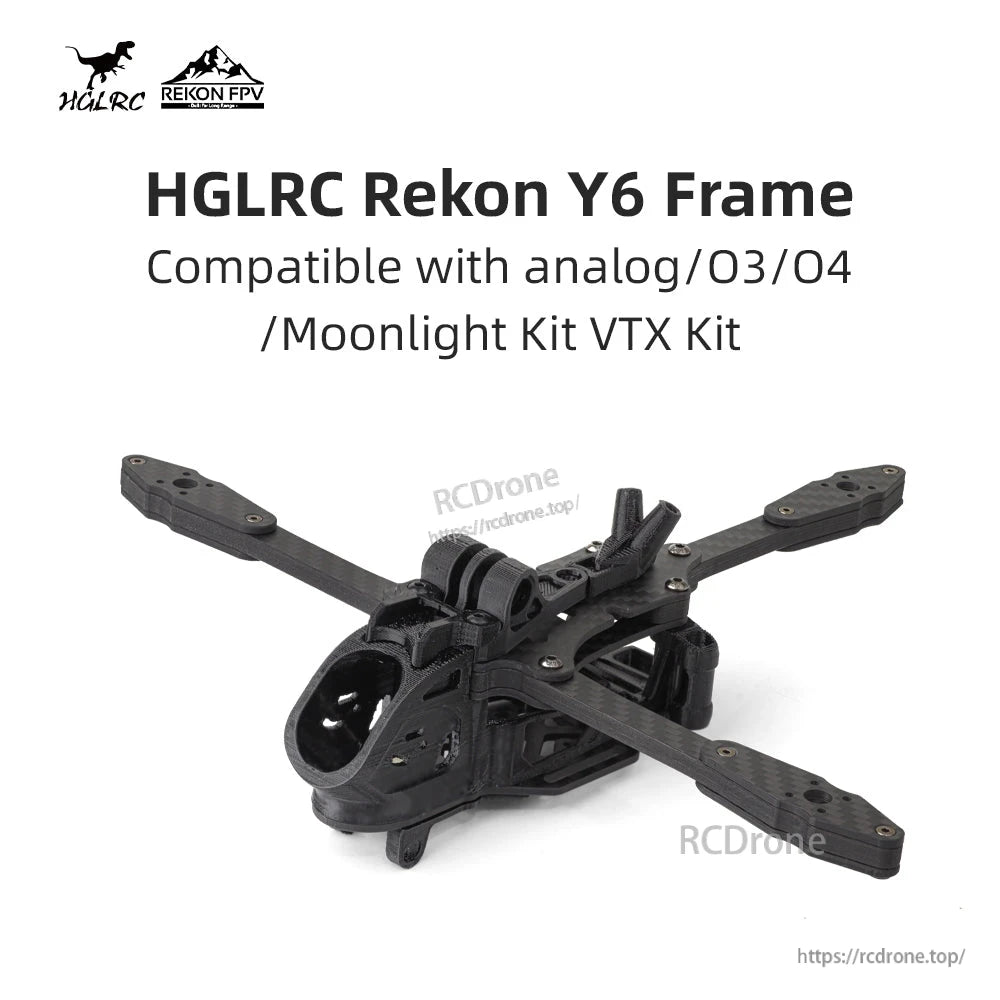

• Compatible avec la version analogique / version O3 HD / version O4 HD / version Moonlight HD
• Disposition Y6 : augmentation de 50 % de la surface des hélices par rapport à.quadcopter standard de 5 pouces (pour transporter une caméra d'action de taille réelle tout en maintenant un design compact)
• Conception de connecteur d'alimentation fixe pour réduire l'instabilité causée par le mouvement du connecteur pendant le vol
• Support d'antenne latéral réservé pour un positionnement flexible de l'antenne ; prend en charge l'installation d'un récepteur à double antenne pour aider à réduire les zones mortes de signal
• Vues de caméra dégagées : hélices conçues pour éviter le champ de vision de la caméra d'action
• Comprend un support GPS M100mini (GPS non inclus)
• Matériel de port d'ajustement des paramètres USB inclus (adaptateur Type-C / connecteurs / câble)

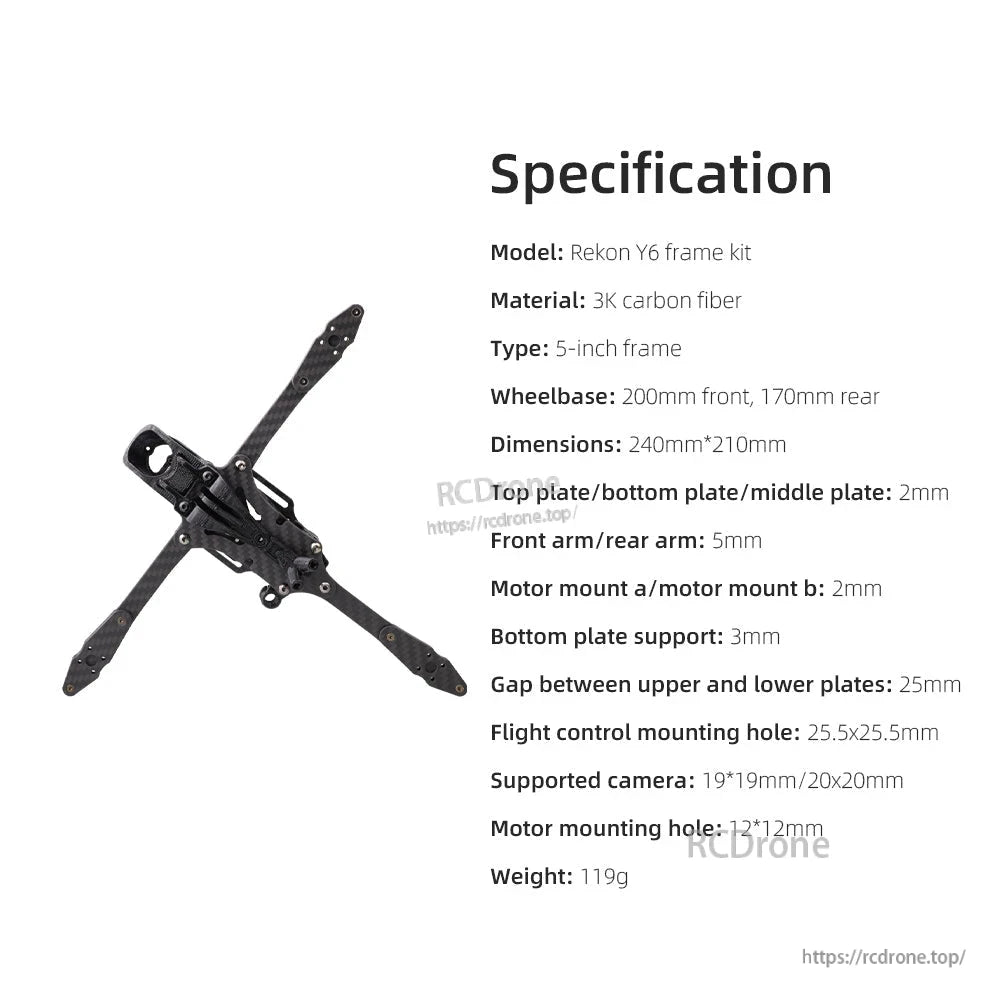

Spécifications

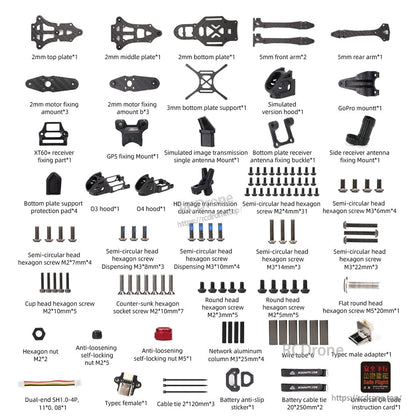

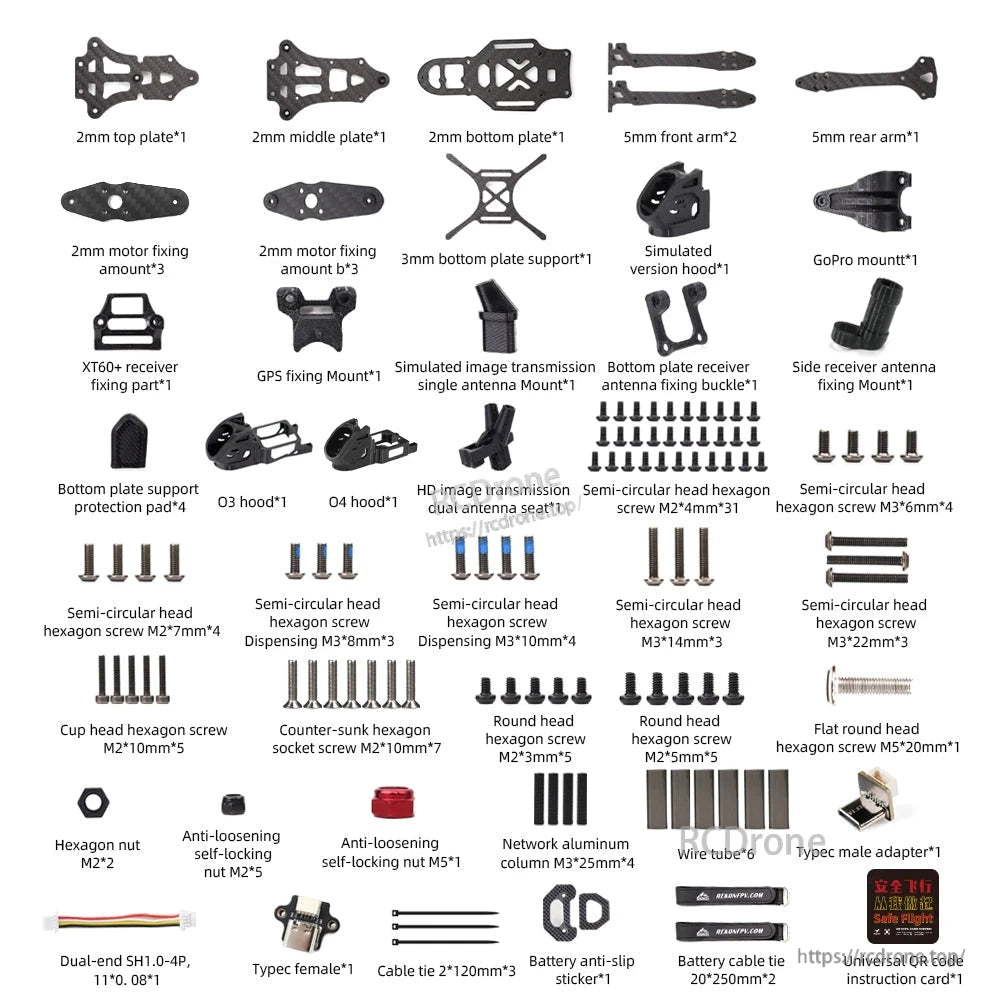

Ce qui est inclus

• Plaque supérieure de 2 mm x1
• Plaque intermédiaire de 2 mm x1
• Plaque inférieure de 2 mm (plaque de base) x1
• Bras avant de 5 mm x2
• Bras arrière de 5 mm x1
• Support de fixation de moteur a de 2 mm x3
• Support de fixation de moteur b de 2 mm x3
• Support de plaque inférieure de 3 mm x1
• Tampon de protection du support de plaque inférieure x4
• Support de GoPro noir en TPU x1
• Siège fixe GPS noir en TPU / support de fixation GPS x1
• Pièces de fixation de récepteur XT60+ noires en TPU x1
• TPU noir version simulée capot x1
• TPU noir transmission d'image simulée support d'antenne simple x1
• TPU noir boucle de fixation d'antenne récepteur inférieure x1
• TPU noir base de fixation d'antenne récepteur latérale / support de fixation d'antenne récepteur latérale x1
• TPU noir capot O3 x1
• TPU noir capot O4 x1
• TPU noir base de transmission d'image HD double antenne / siège double antenne x1
• Bandes de batterie Rekon 20 x 250 mm x2
• Pad anti-glissement de batterie / autocollant anti-glissement de batterie x1
• Colonne en aluminium réseau M3 x 25 mm x4 (poteau en aluminium à motif réticulaire noir)
• Vis hexagonale à tête semi-circulaire M2 x 4 mm x31
• Vis hexagonale à tête semi-circulaire M3 x 6 mm x4
• Vis hexagonale à tête semi-circulaire M2 x 7 mm x4
• Vis hexagonale à tête semi-circulaire M3 x 8 mm x3 (distribution)
• Vis hexagonale à tête semi-circulaire M3 x 10 mm x4
• Vis hexagonale à tête semi-circulaire M3 x 14 mm x3
• Vis hexagonale à tête semi-circulaire M3 x 22 mm x3
• Vis hexagonale à tête de tasse M2 x 10 mm x5
• Vis hexagonale à tête fraisée M2 x 10 mm x7
• Vis hexagonale à tête ronde M2 x 3 mm x5
• Vis hexagonale à tête ronde M2 x 5 mm x5
• Vis hexagonale à tête ronde plate M5 x 20 mm x1
• Écrou hexagonal M2 x2
• Écrou auto-bloquant anti-desserrement M2 x5
• Écrou auto-bloquant anti-desserrement M5 x1 (rouge)
• Adaptateur mâle Type-C x1
• Type-C femelle x1 (connecteur femelle Type-C pour port de réglage du cadre Y6)
• Fil de connexion pour port de réglage des paramètres x1
• SH1 à double extrémité.0-4P, 11" 0.08" x1
• Attache-câble 2 x 120 mm x3
• Tube de fil x6
• Carte d'instruction QR code universelle x1

Pièces recommandées (non incluses)

• Contrôle de vol : SPECTER F722 40A 4S-6S 6 en 1 AIO
• Moteur : 2004 1800 KV
• Caméra : 19 x 19 mm / 20 x 20 mm
• Hélice : 5 pouces
• Batterie : 18650 6S 1P 3000 mAh

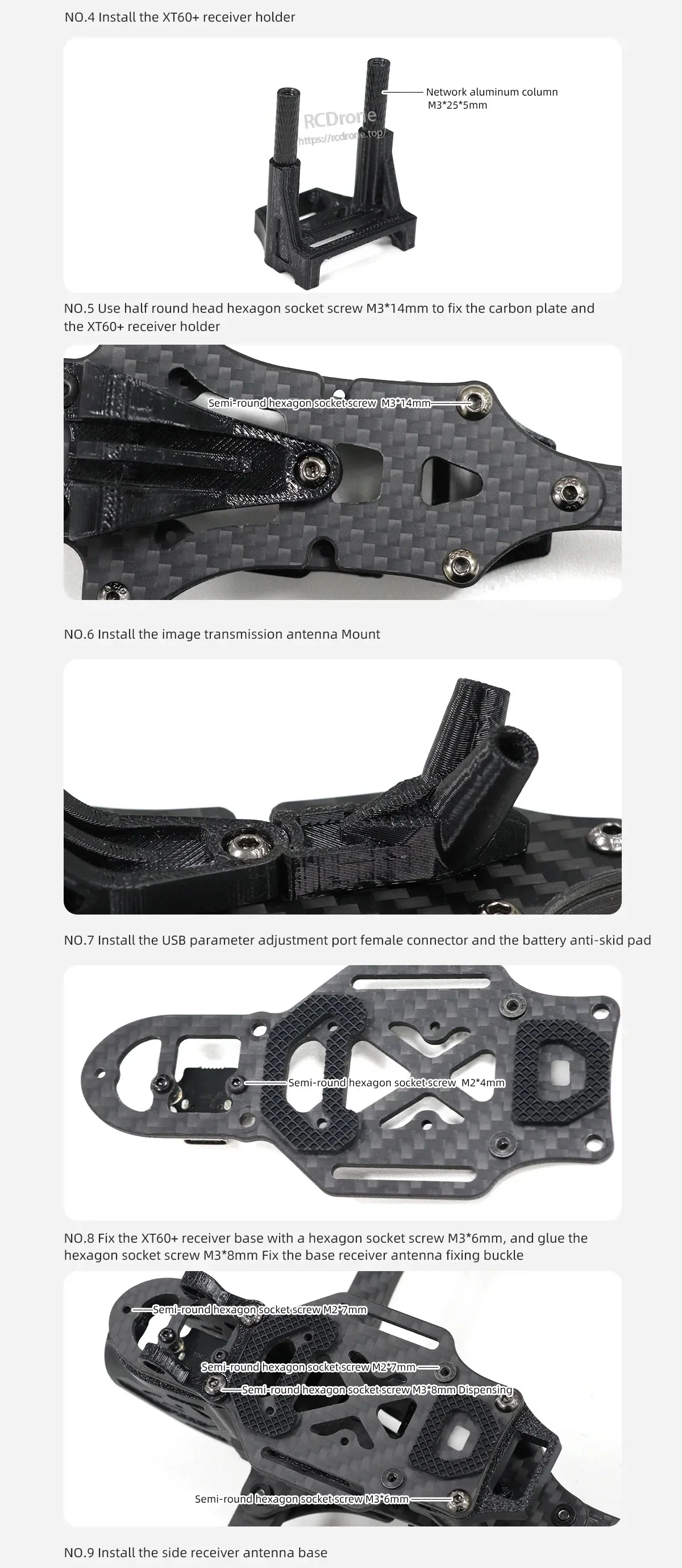

Notes d'installation

• Assemblage de la plaque en carbone utilise : vis à tête hexagonale fraisée M2 x 10 mm ; vis à tête hexagonale semi-ronde M3 x 10 mm avec colle
• Installer le siège de chien / support GPS / couvercle de tête O3 en utilisant le pilier en aluminium M3 x 25 x 5 mm
• Exemples de fixations montrées lors de l'assemblage : vis à tête hexagonale semi-ronde M3 x 6 mm, vis à tête hexagonale semi-ronde M3 x 22 mm, écrou M2
• Le support de récepteur XT60+ utilise une colonne en aluminium réseau M3 x 25 x 5 mm ; l'exemple de fixation de la plaque en carbone utilise une vis à six pans creux semi-arrondie M3 x 14 mm
• Exemples d'installation de moteur : vis à six pans creux M2 x 4 mm ; vis à six pans creux fraisée M2 x 10 mm

Pour un support avant-vente ou de construction, contactez support@rcdrone.top or visitez https://rcdrone.top/.

Détails

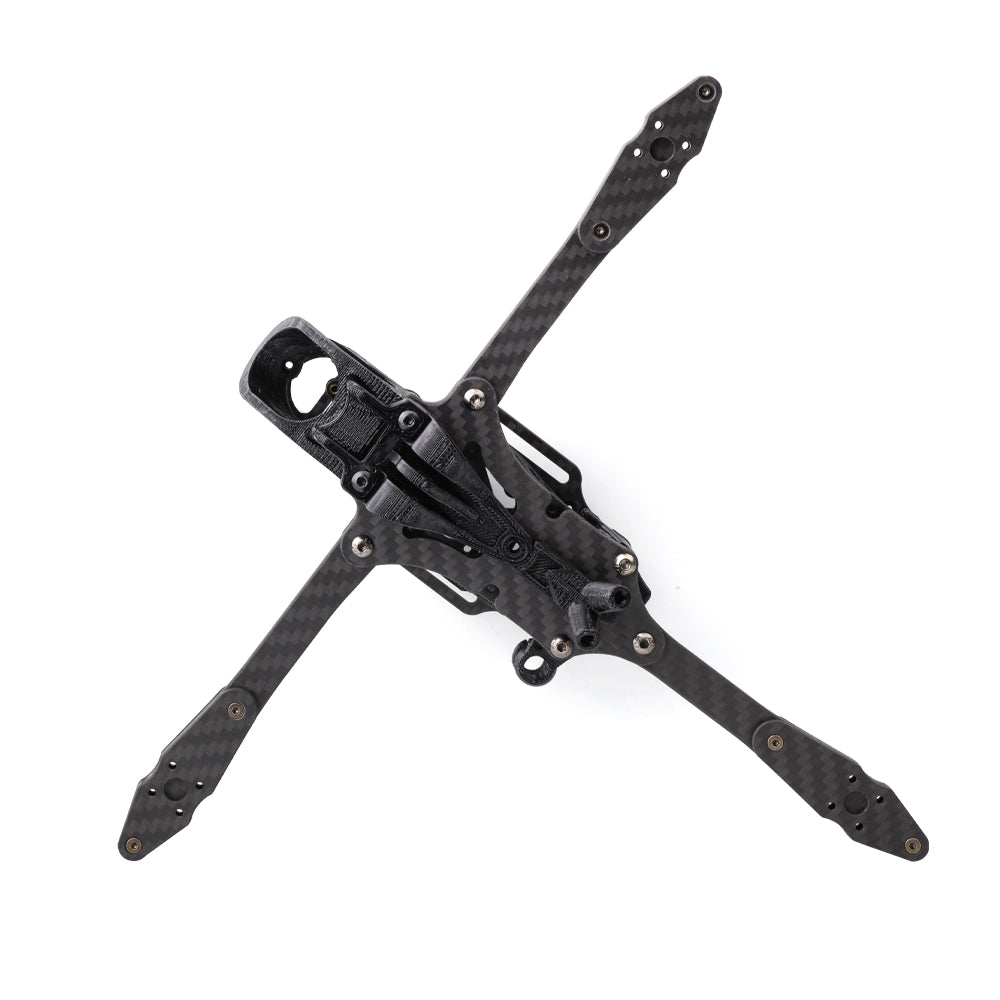

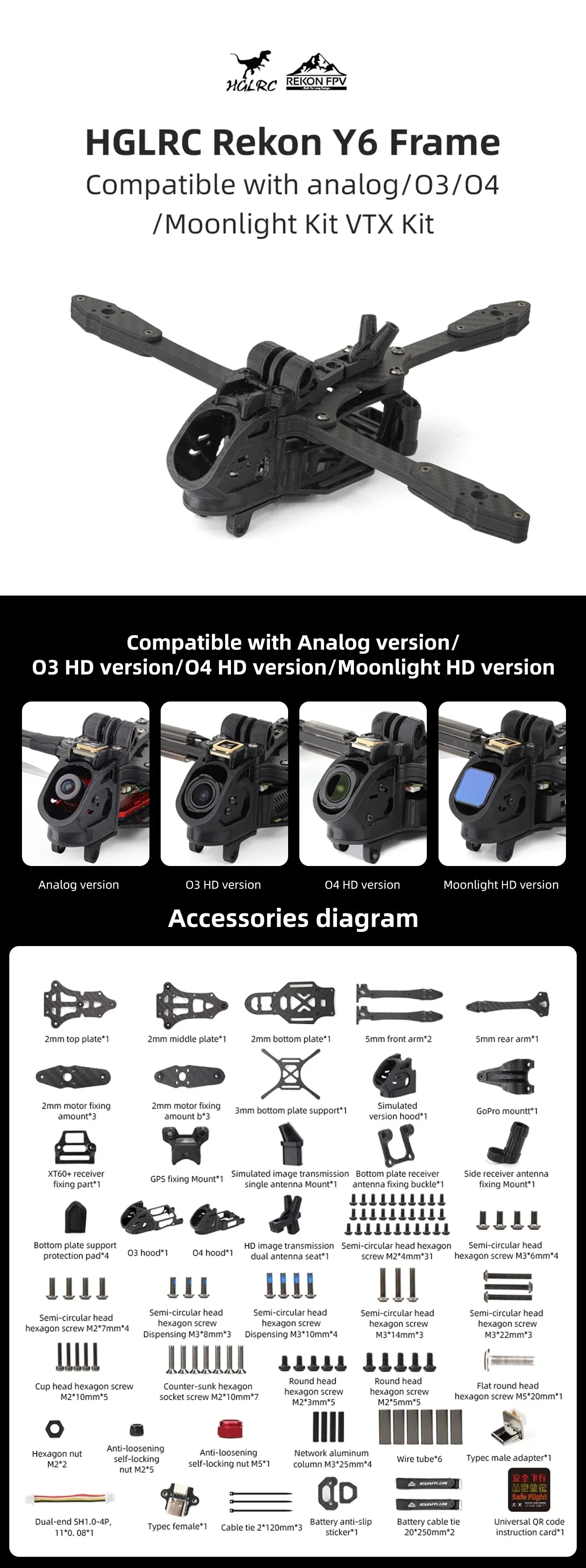

Construit autour d'une disposition compacte Y6, le Rekon Y6 prend en charge plusieurs systèmes vidéo—analogique, DJI O3/O4, ou Moonlight—en utilisant les pièces TPU incluses.

Les étapes d'assemblage et les appels de matériel aident à accélérer la construction et à garder la pile et les supports alignés.

Des points de montage pratiques pour l'alimentation, les antennes et l'accord USB gardent le câblage en ordre et réduisent le mouvement pendant le vol.

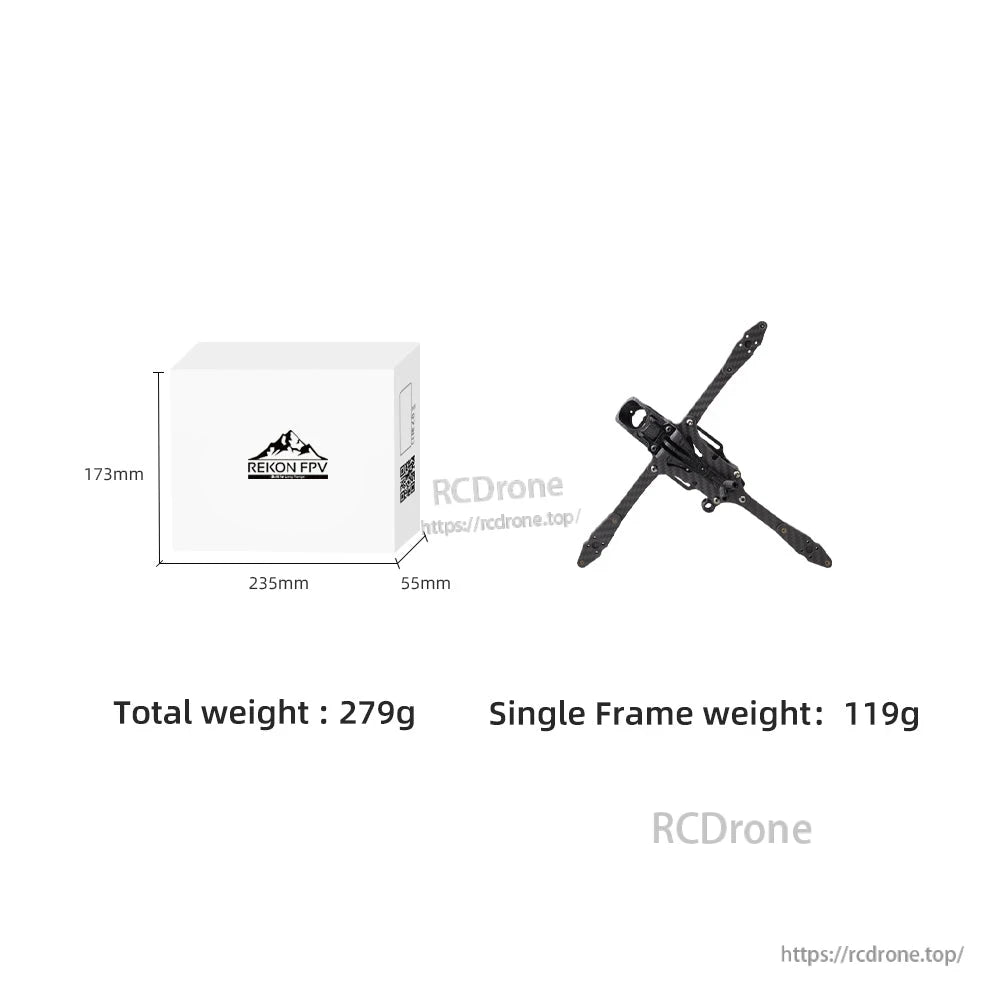

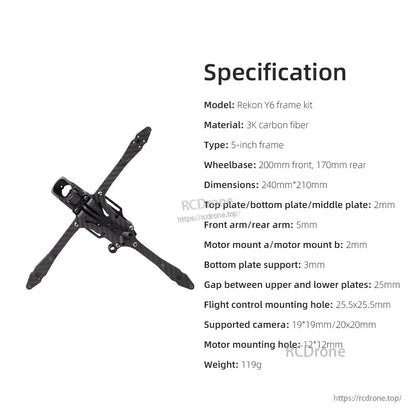

Les dimensions clés et les poids sont listés pour une planification rapide autour des moteurs, de la taille de la pile et du poids total de la construction.
