Servos haute tension Xact Coreless série 5700 | ||||||
DIMENSIONS | 20,2*6*23 mm (L*L*H) | |||||
POIDS | 6,5 g | |||||
SPLINE DE CORNE | Φ4 15T | |||||
Courant de décrochage | 1,2A à 8,4V | |||||
PLAGE DE TENSION DE FONCTIONNEMENT | 3,5 à 8,4 V | |||||
PLAGE DE TENSION RECOMMANDÉE | 5701 (D5701) : 3,6 à 6,0 V HV5701 (H5701) : 6,0 à 8,4 V |
|||||
TAUX DE REFLASH | 1520us/333Hz | 760us/700Hz | |||||
BANDE MORTE | 0,001ms | |||||
PERFORMANCES | COUPLE|VITESSE à 3,7 V | COUPLE|VITESSE à 4,8 V | COUPLE|VITESSE à 6,0 V | |||
5701 (D5701) | 1,40 kgf.cm 19,4 oz-in |
0,16 s/60° | 1,80 kgf.cm 24,9 onces |
0,12 s/60° | 2,30 kgf.cm 31,9 oz-in |
0,09 s/60° |
PERFORMANCES | COUPLE|VITESSE à 6,0 V | COUPLE|VITESSE à 7,4 V | COUPLE|VITESSE à 8,4 V | |||
HV5701 (H5701) | 1,60 kgf.cm 22,2 oz-in |
0,13 s/60° | 2,00 kgf.cm 27,8 onces |
0,11 s/60° | 2,30 kgf.cm 31,9 oz-in |
0,09 s/60° |
APERÇU

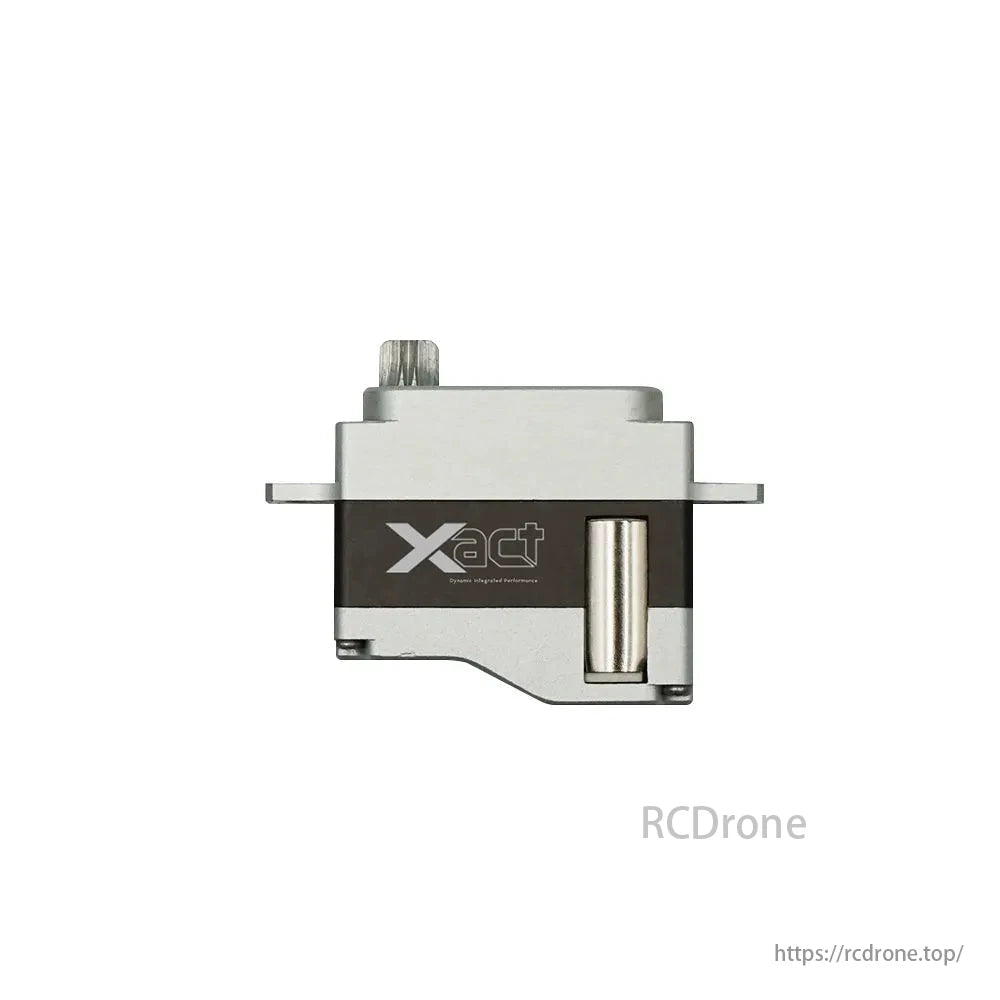

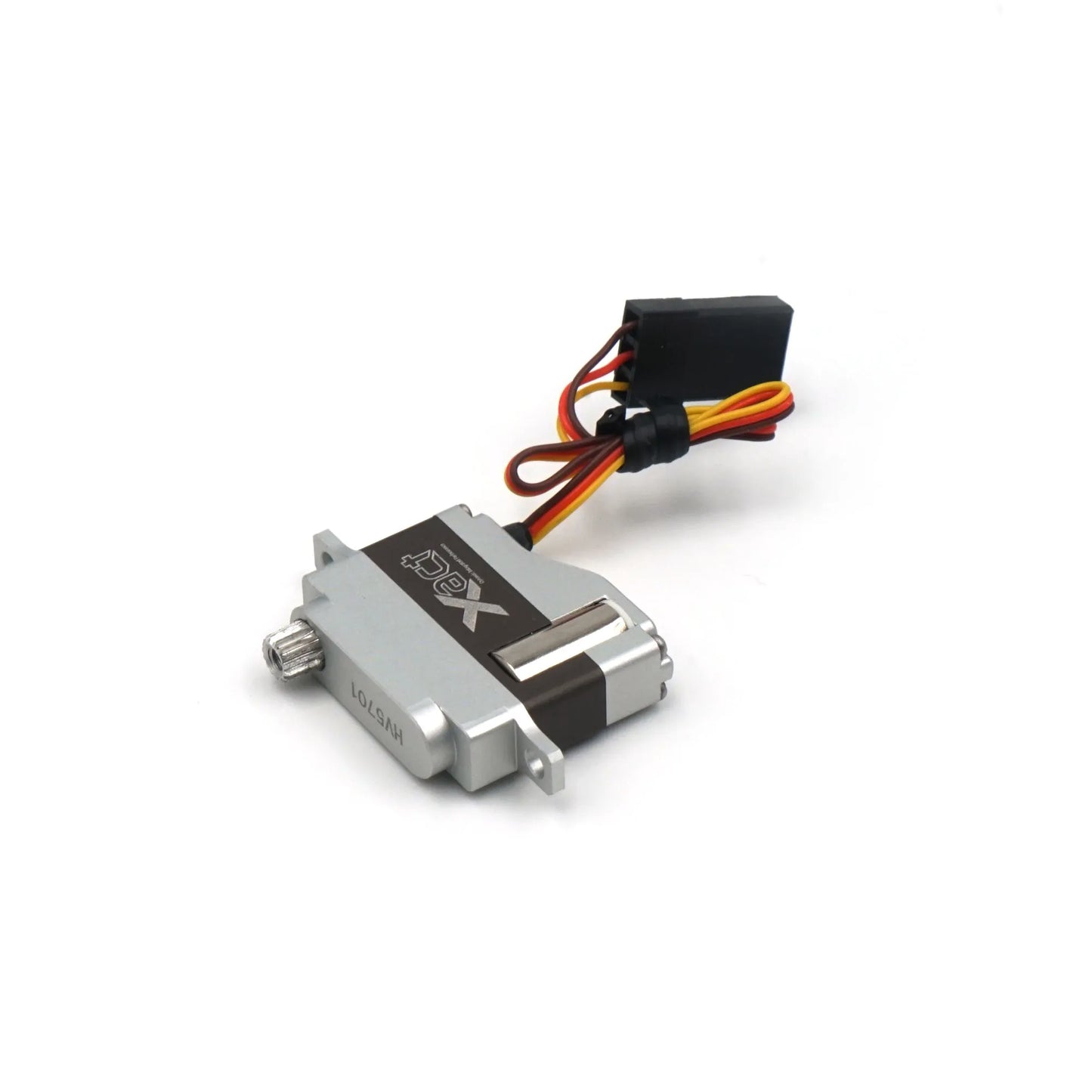

Les servos sans noyau de la série Xact utilisent un boîtier de protection en aluminium usiné CNC et des engrenages métalliques. Les servos de la série Xact 5700 sont compatibles avec une tension large de 3,5 V à 8,4 V et offrent des performances de vitesse et de couple configurables élevées. En outre, les servos de la série Xact offrent plusieurs facteurs de forme et configurations pour s'adapter à différents types de modèles et à une utilisation précise.
En travaillant avec le protocole F.Port 2.0 (FBUS), les données de télémétrie (comme le courant et la tension en temps réel) des servos Xact peuvent être obtenues et retransmises à la radio en connectant soit un récepteur ou un vol compatible F.Port 2.0. manette. Toutes les options d'asservissement prédéfinies de vitesse et de couple peuvent être configurées directement sur une radio ACCESS via le dispositif hôte de la ligne F.Port 2.0, et la servodirection configurable ainsi que le degré de déplacement sont des ajouts désormais attendus sur cette série.
CARACTÉRISTIQUES
-
5701 (D5701) : Pour F3K (DLG)
HV5701 (H5701) : Pour F3K (DLG) / F5K - Poids de 6,5 g et épaisseur de 6 mm
- Réponse rapide
- Performances de couple incomparables
- Haute précision avec pente nulle
- La meilleure précision de positionnement du point central
- Capteur à effet Hall intégré
- Angle de déplacement programmable
- Boîtier robuste en aluminium CNC avec engrenage en métal
SPÉCIFICATIONS
