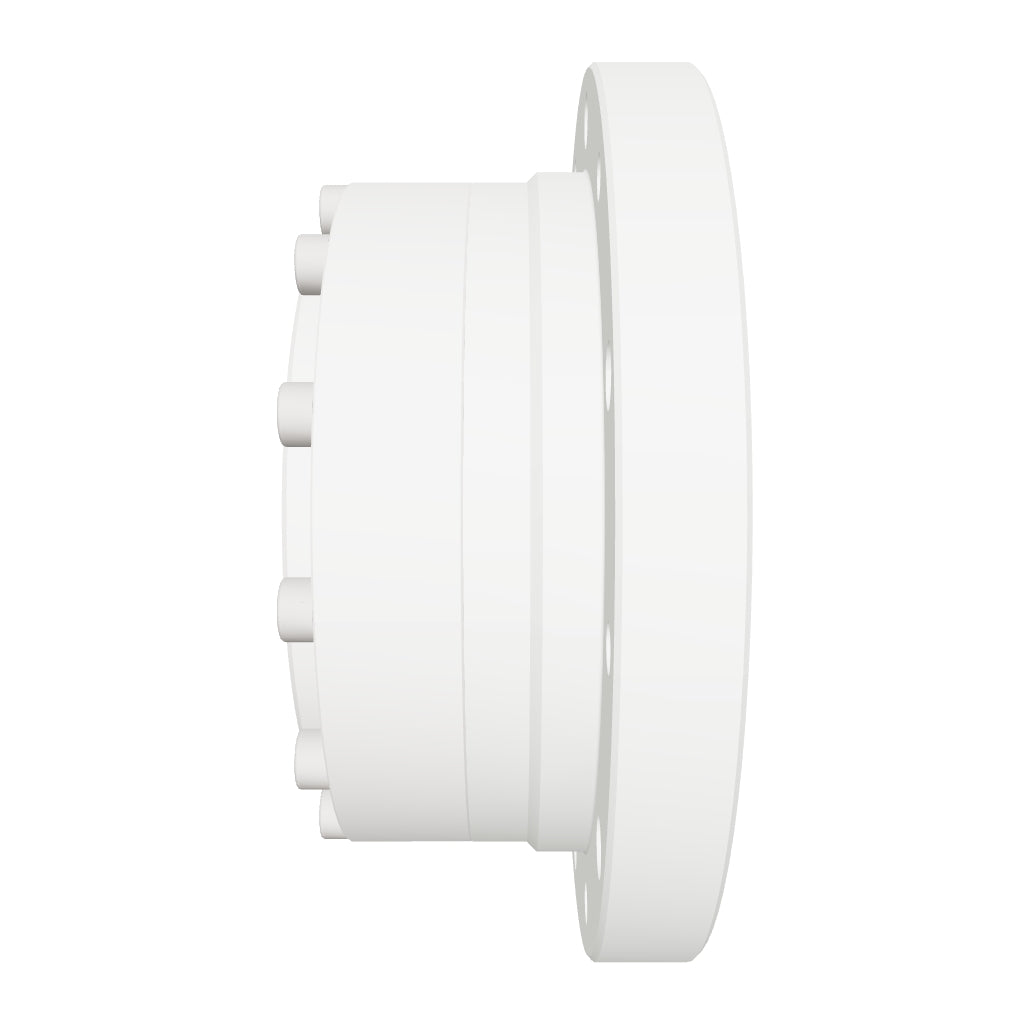

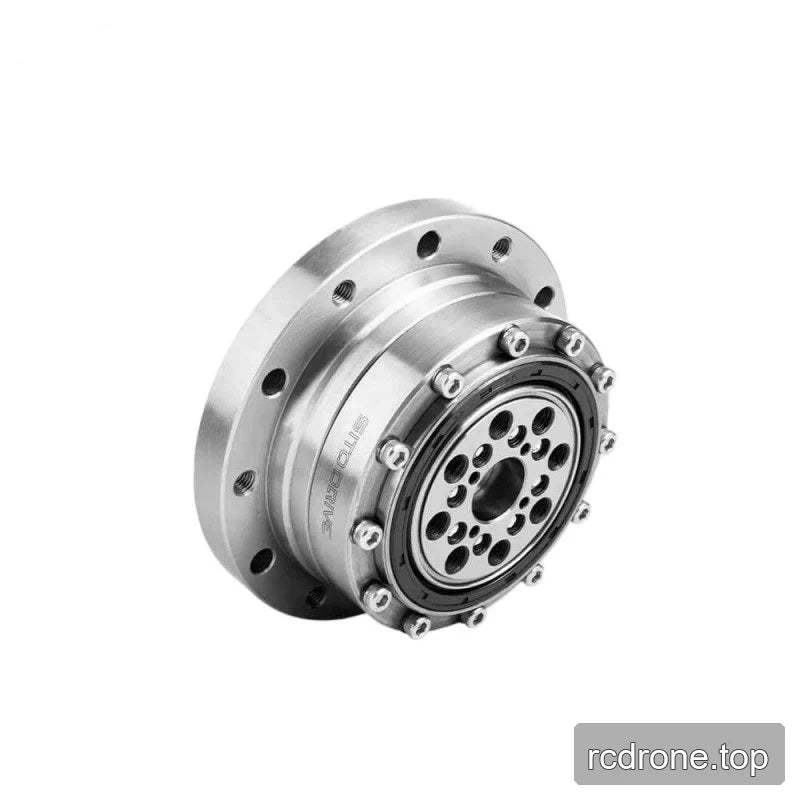

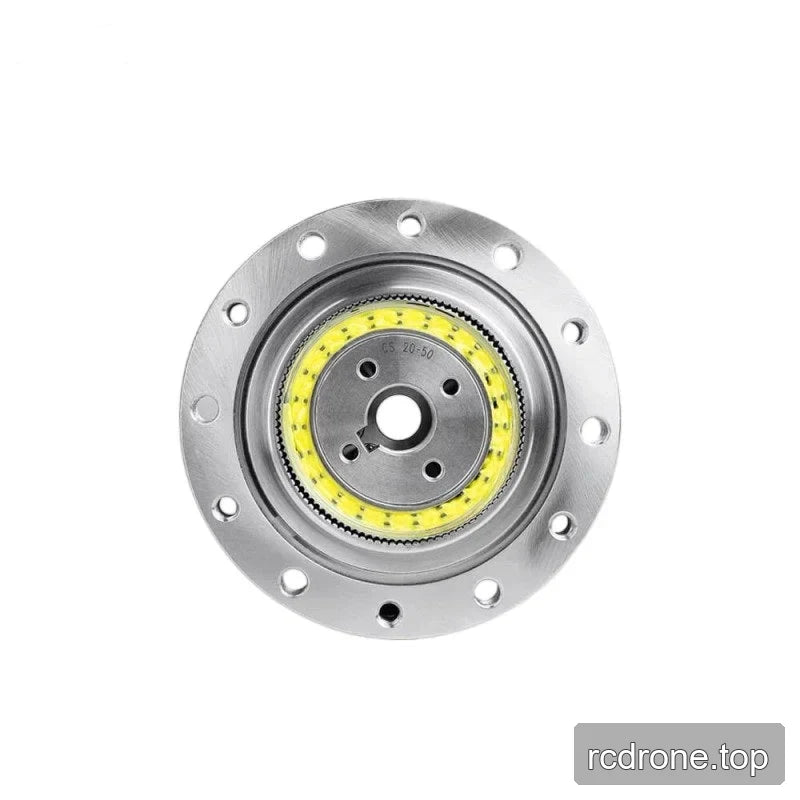

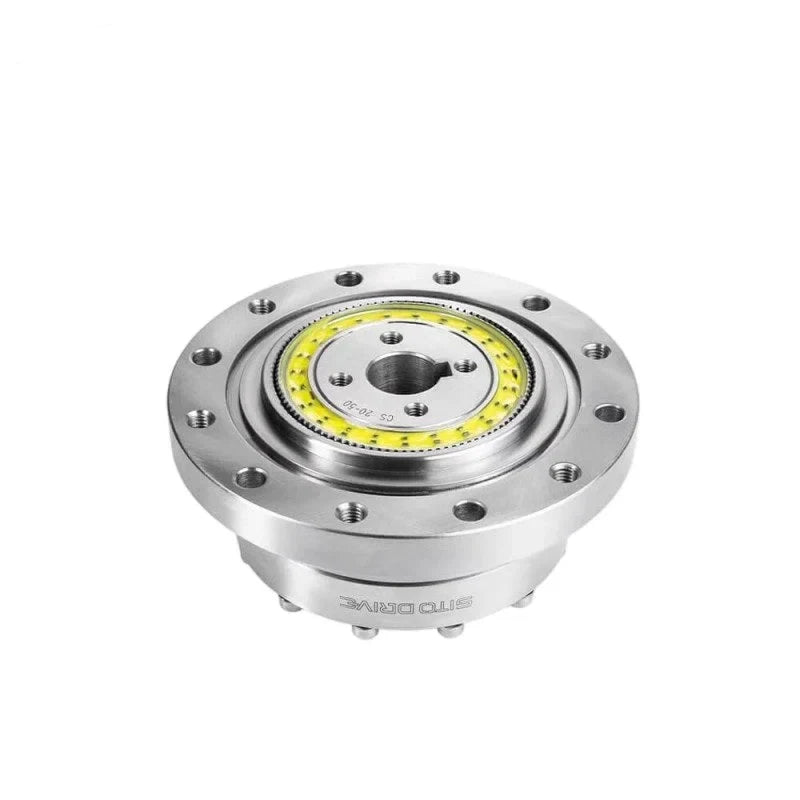

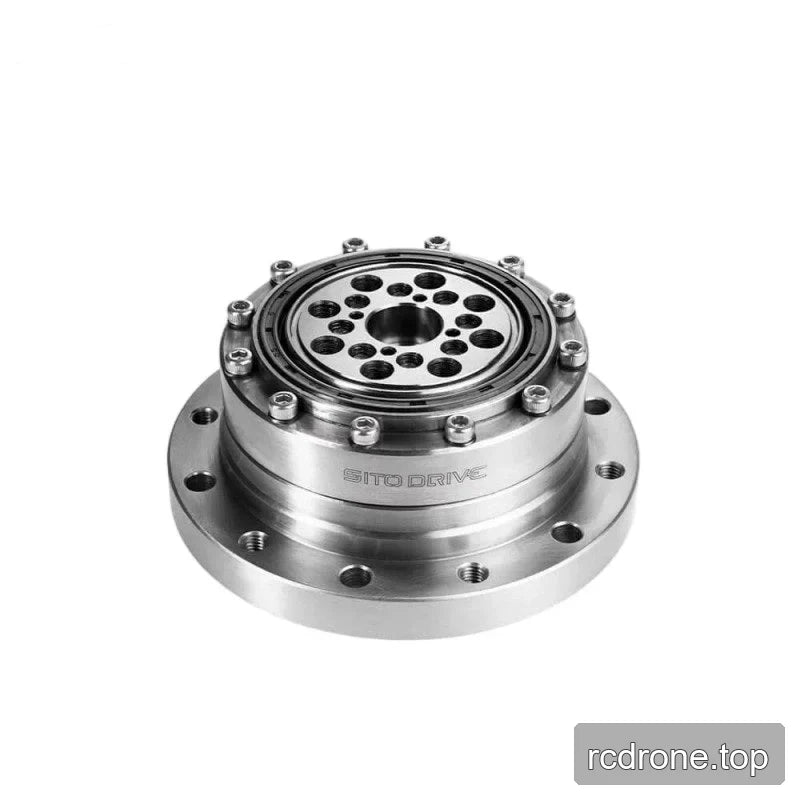

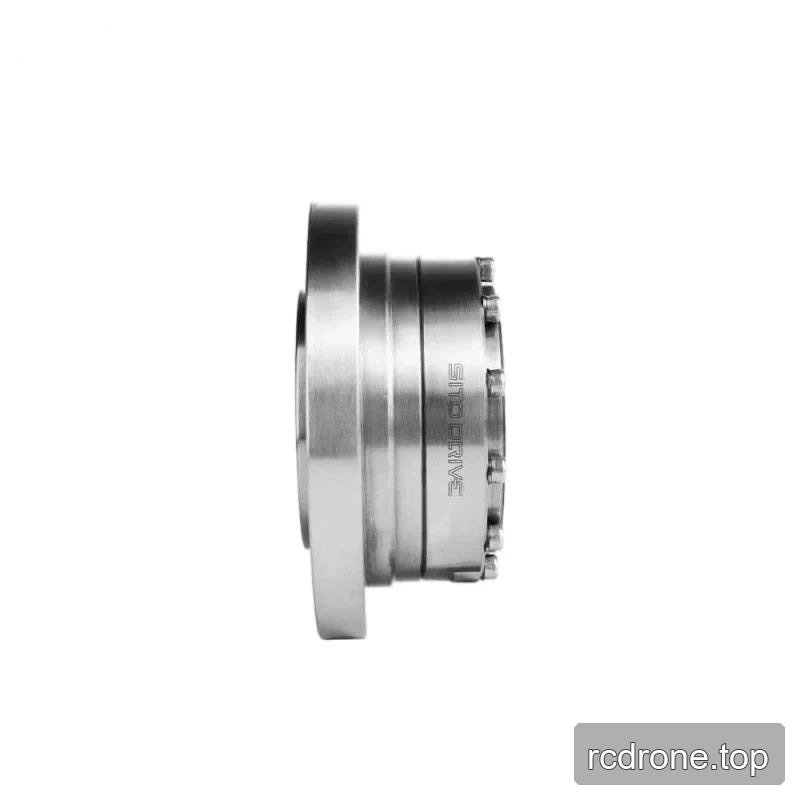

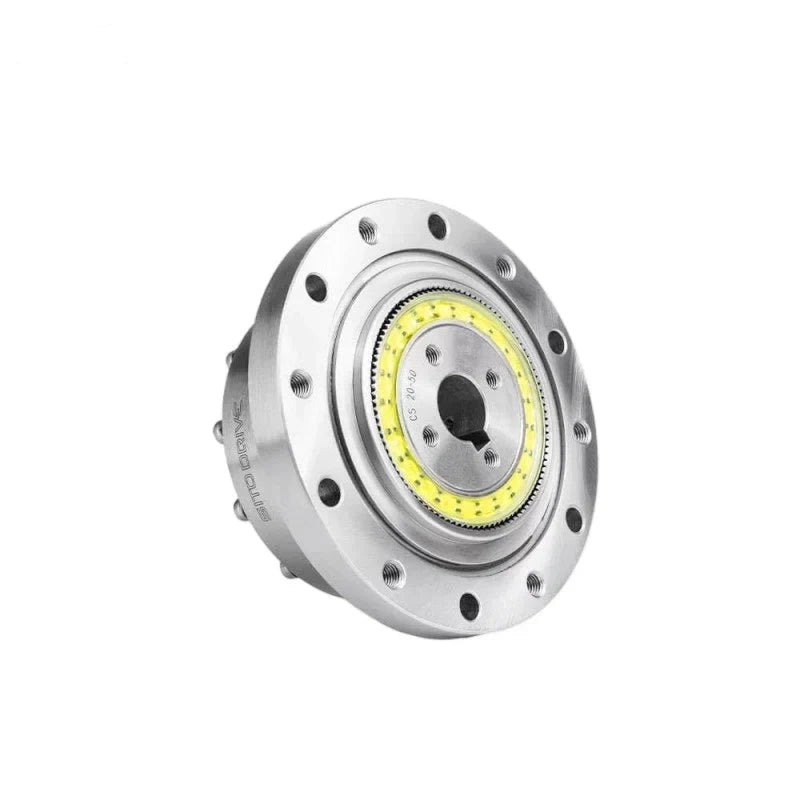

Réducteur SITO DRIVE CS-20-II, rapports de transmission 30–120 pour la robotique

SITO DRIVE

$416.40 USD

Promotion Épuisé

Taxes incluses. Frais d'expédition calculés à l'étape de paiement.

Ratio de Vitesse 30 50 80 100 120

Quantité

Afficher tous les détails

Aperçu

Le SITO DRIVE réducteur CS-20-II est proposé avec des options de rapport de transmission de 30, 50, 80, 100 et 120 pour des applications robotique incluant des robots humanoïdes, des bras robotiques, des exosquelettes, des robots quadrupèdes, des véhicules AGV et des robots ARU. Sélectionnez le rapport en fonction des valeurs de couple spécifiques au modèle et des valeurs de jeu énumérées ci-dessous ; toutes les options énumérées partagent une vitesse d'entrée maximale autorisée de 6500 tr/min et une vitesse moyenne autorisée de 3500 tr/min.

Caractéristiques

Rapports de transmission sélectionnables : 30, 50, 80, 100 ou 120.
Vitesse d'entrée maximale autorisée : 6500 tr/min pour chaque rapport énuméré.
Vitesse moyenne autorisée : 3500 tr/min pour chaque rapport énuméré.
Jeu : ≤20 arcsec pour les rapports 30 et 50 ; ≤10 arcsec pour les rapports 80, 100 et 120.

Spécifications

Paramètre	Ratio 30	Ratio 50	Ratio 80	Ratio 100	Ratio 120
Modèle	CS-20-II	CS-20-II	CS-20-II	CS-20-II	CS-20-II
Ratio de transmission	30	50	80	100	120
Couple nominal à 2000 tr/min d'entrée	15 Nm	25 Nm	34 Nm	40 Nm	47 Nm
Couple de pointe autorisé lors du démarrage/arrêt	27 Nm	56 Nm	74 Nm	82 Nm	87 Nm
Couple de charge moyen maximal autorisé	20 Nm	34 Nm	47 Nm	49 Nm	55 Nm
Couple maximal instantané	50 Nm	98 Nm	121 Nm	147 Nm	160 Nm
Vitesse d'entrée maximale autorisée	6500 tr/min	6500 tr/min	6500 tr/min	6500 tr/min	6500 tr/min
Vitesse moyenne autorisée	3500 tr/min	3500 tr/min	3500 tr/min	3500 tr/min	3500 tr/min
Moment d'inertie	0.193 × 10⁻⁴ kg·m²	0.193 × 10⁻⁴ kg·m²	0.193 × 10⁻⁴ kg·m²	0.193 × 10⁻⁴ kg·m²	0.193 × 10⁻⁴ kg·m²
Jeu	≤20 arcsec	≤20 arcsec	≤10 arcsec	≤10 arcsec	≤10 arcsec

Applications

Robots humanoïdes : sélectionnez le rapport requis et les valeurs de couple correspondantes pour la conception de l'entraînement des articulations robotiques.
Bras robotiques : utilisez les données de jeu et de couple spécifiques au rapport lors de la spécification de la réduction des axes articulés.
Exosquelettes, robots quadrupèdes, véhicules AGV et robots ARU : sélectionnez parmi les rapports de transmission disponibles de 30, 50, 80, 100 et 120 pour correspondre à la réduction requise.
