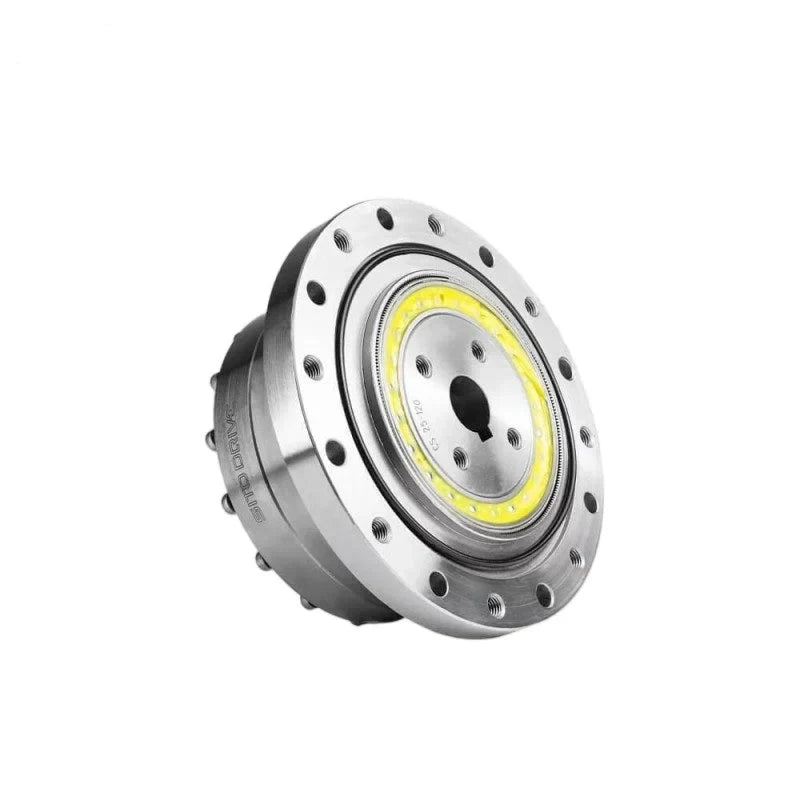

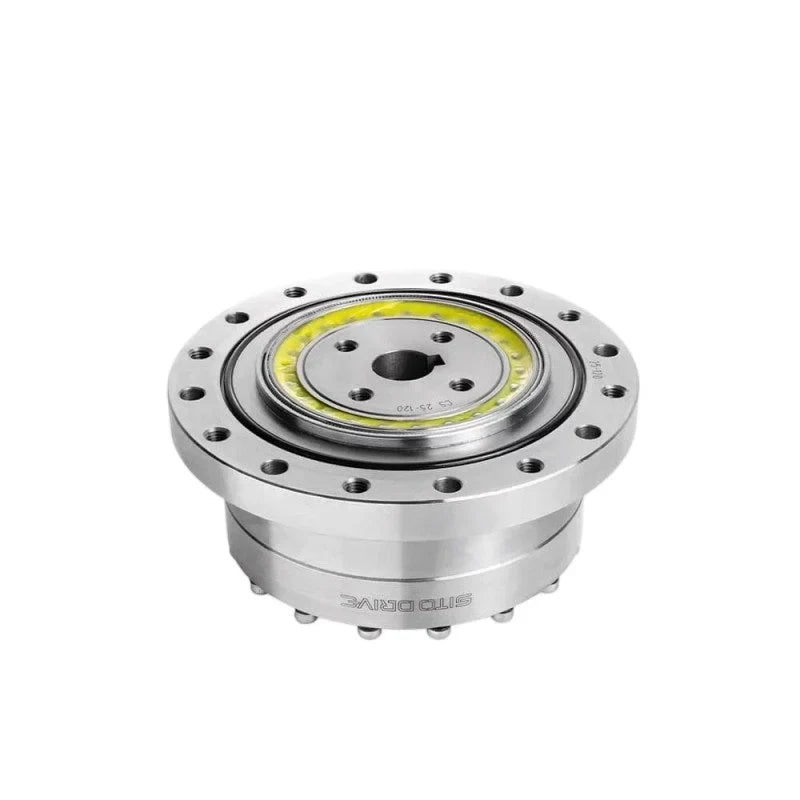

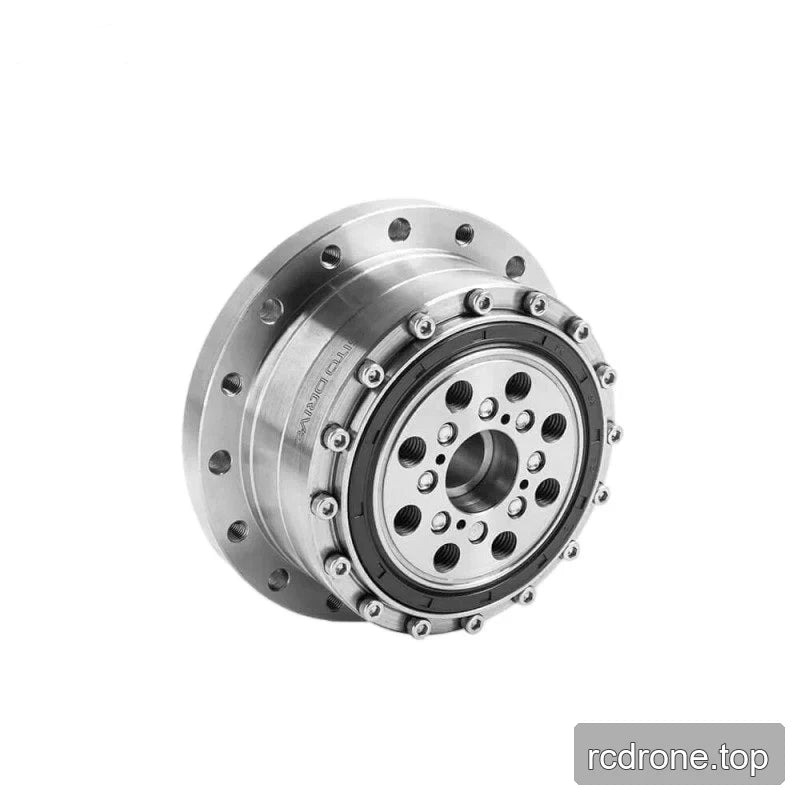

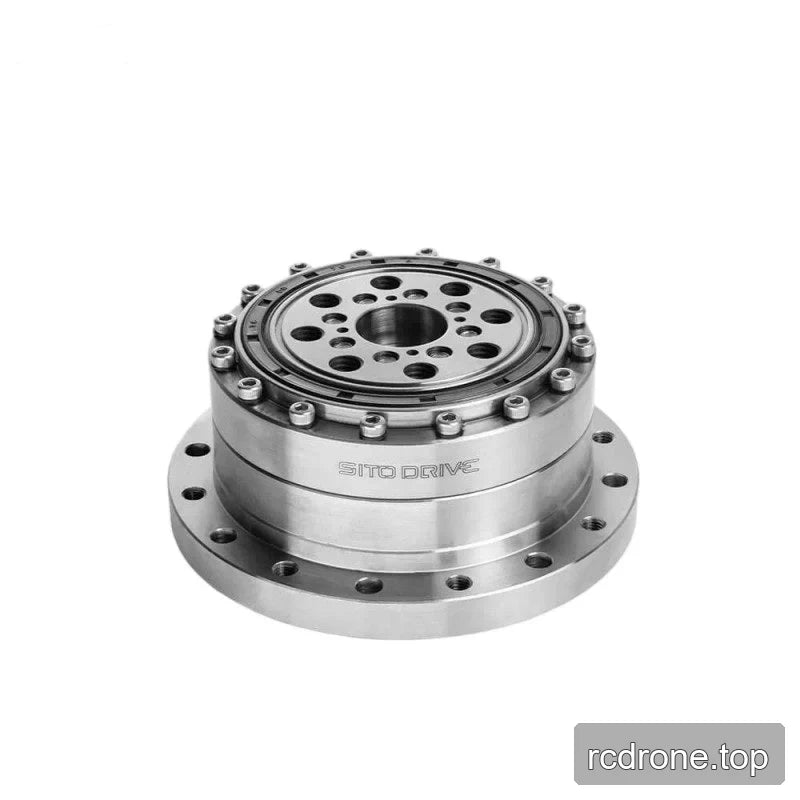

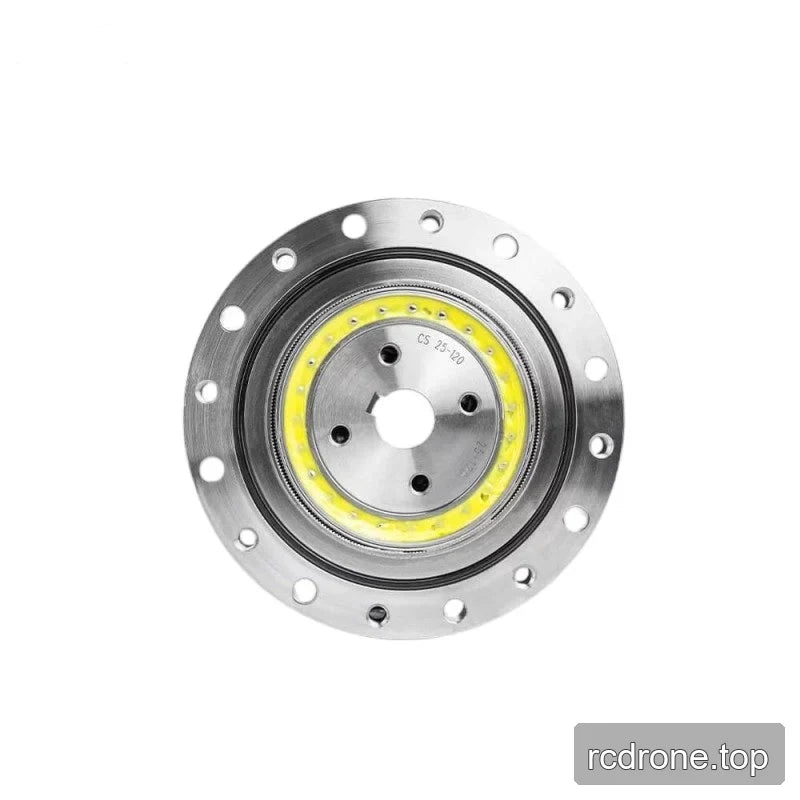

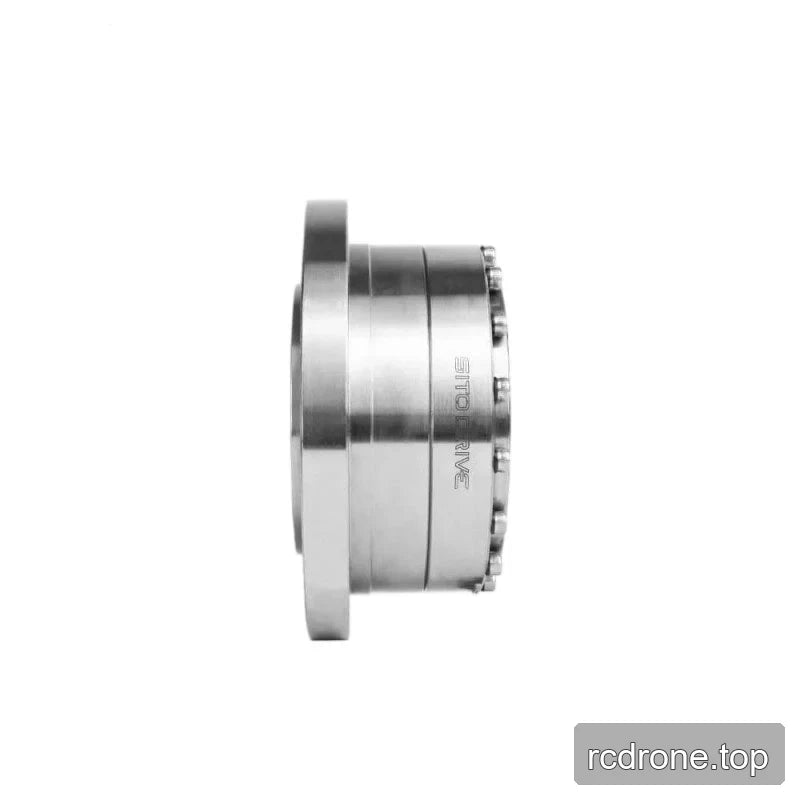

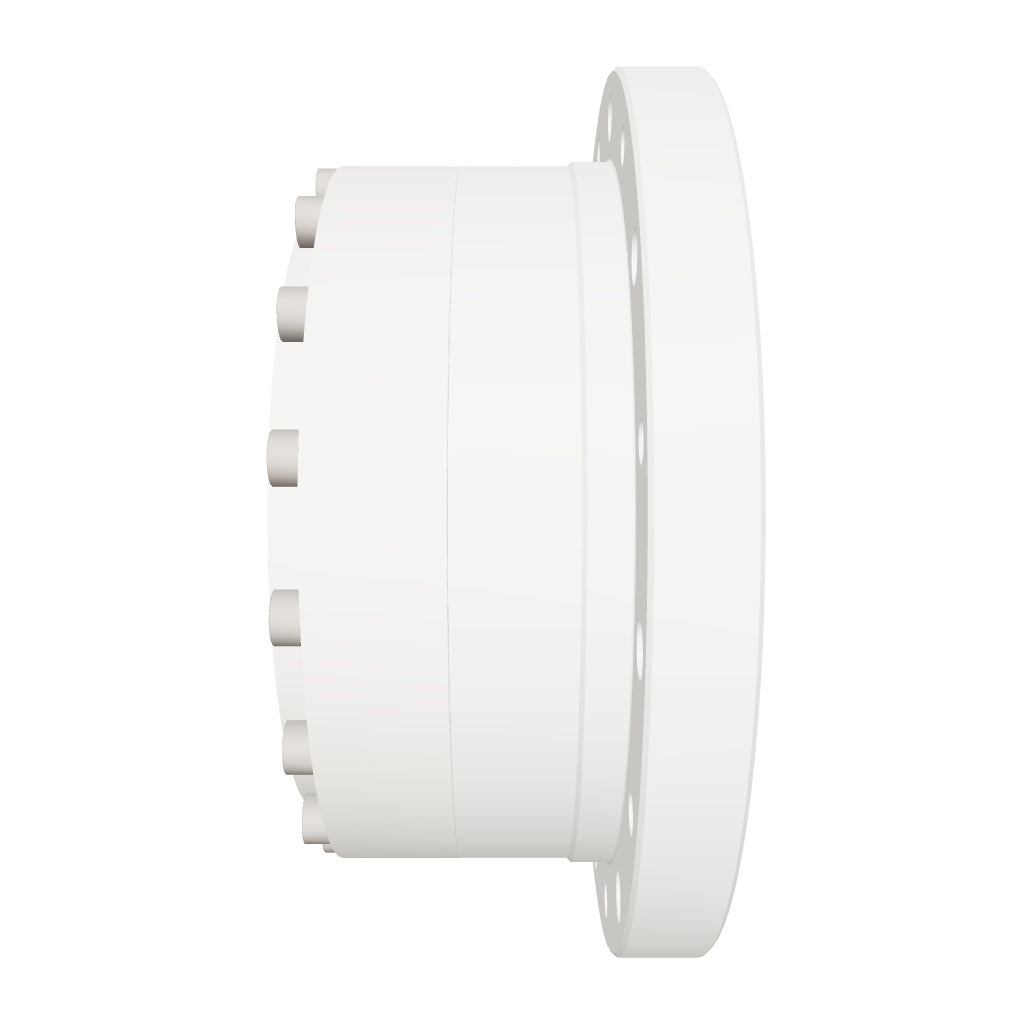

Réducteur SITO DRIVE CS-25-II, options de rapport de vitesse 30–120 pour systèmes robotiques

SITO DRIVE

$445.20 USD

Promotion Épuisé

Taxes incluses. Frais d'expédition calculés à l'étape de paiement.

Ratio de Vitesse 30 50 80 100 120

Quantité

Afficher tous les détails

Aperçu

Le SITO DRIVE réducteur CS-25-II est proposé en cinq options de rapport de vitesse : 30, 50, 80, 100 et 120. Le couple nominal à une entrée de 2000 tr/min varie de 27 à 78 Nm selon le rapport sélectionné, tandis que le jeu est ≤20 arcsec pour les rapports 30 et 50 et ≤10 arcsec pour les rapports 80, 100 et 120. Il est répertorié pour des scénarios d'application liés à la robotique.

Applications

Robots humanoïdes
Bras robotiques
Exosquelettes
Robots quadrupèdes
Véhicules AGV
Robots ARU

Spécifications

Paramètre	Ratio de vitesse 30	Ratio de vitesse 50	Ratio de vitesse 80	Ratio de vitesse 100	Ratio de vitesse 120
Modèle	CS-25-II	CS-25-II	CS-25-II	CS-25-II	CS-25-II
Ratio de transmission	30	50	80	100	120
Couple nominal à 2000 tr/min d'entrée	27 Nm	39 Nm	63 Nm	67 Nm	78 Nm
Couple de pointe autorisé lors du démarrage/arrêt	50 Nm	98 Nm	137 Nm	157 Nm	167 Nm
Couple de charge moyen maximal autorisé	38 Nm	55 Nm	87 Nm	108 Nm	115 Nm
Couple maximal instantané	95 Nm	186 Nm	255 Nm	289 Nm	304 Nm
Vitesse d'entrée maximale autorisée	5600 tr/min	5600 tr/min	5600 tr/min	5600 tr/min	5600 tr/min
Vitesse moyenne autorisée	3500 tr/min	3500 tr/min	3500 tr/min	3500 tr/min	3500 tr/min
Moment d'inertie	0.413 × 10⁻⁴ kg·m²	0.413 × 10⁻⁴ kg·m²	0.413 × 10⁻⁴ kg·m²	0.413 × 10⁻⁴ kg·m²	0.413 × 10⁻⁴ kg·m²
Jeu	≤20 arcsec	≤20 arcsec	≤10 arcsec	≤10 arcsec	≤10 arcsec
