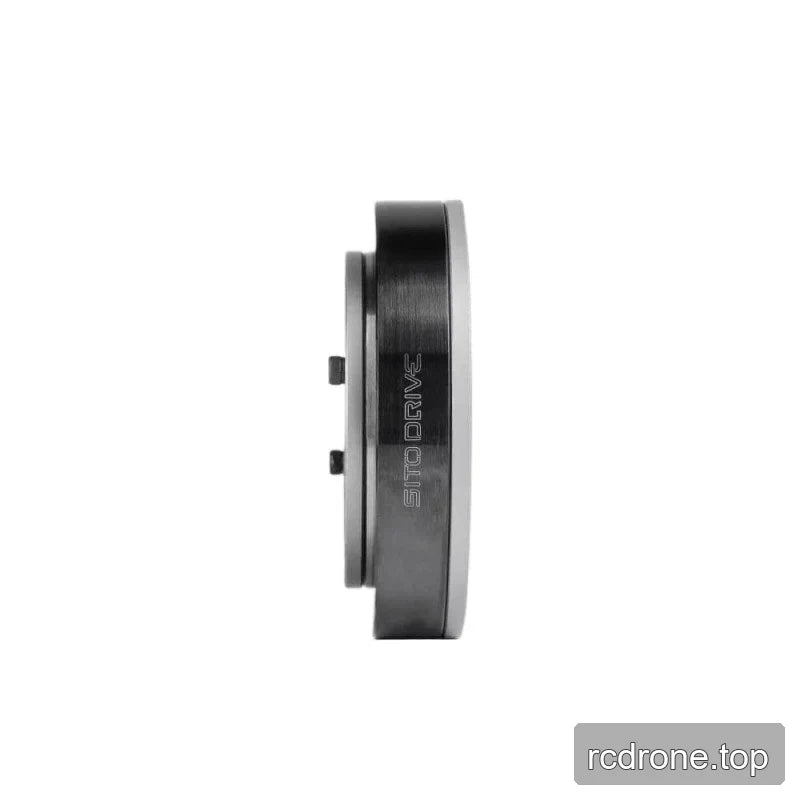

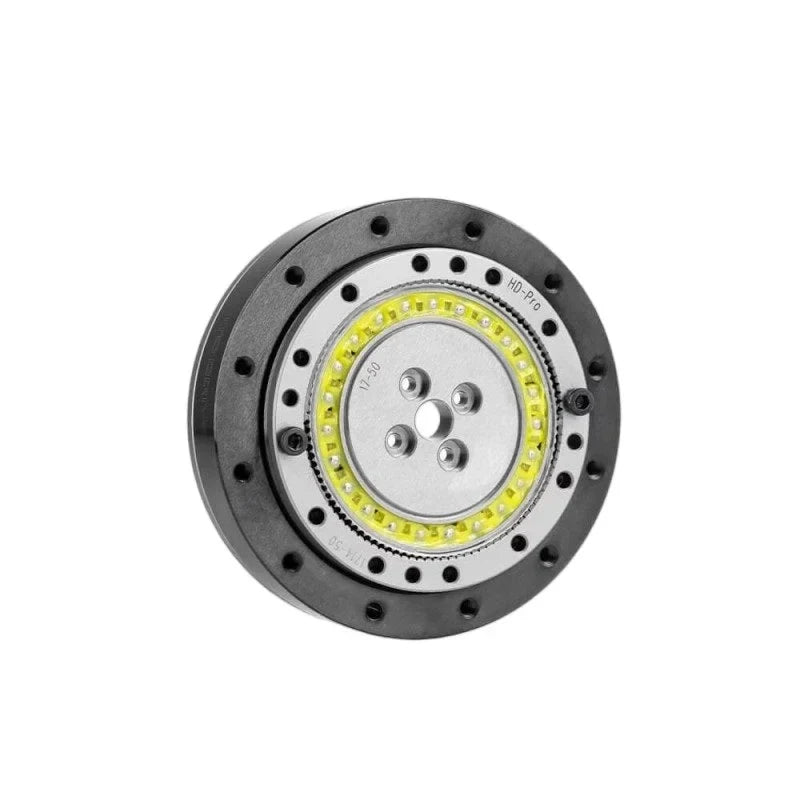

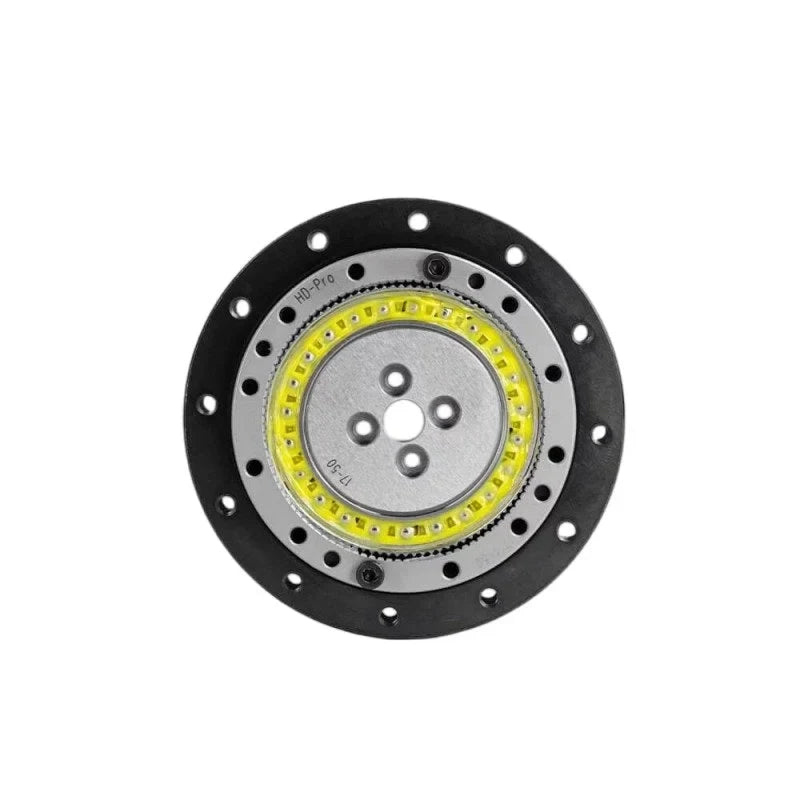

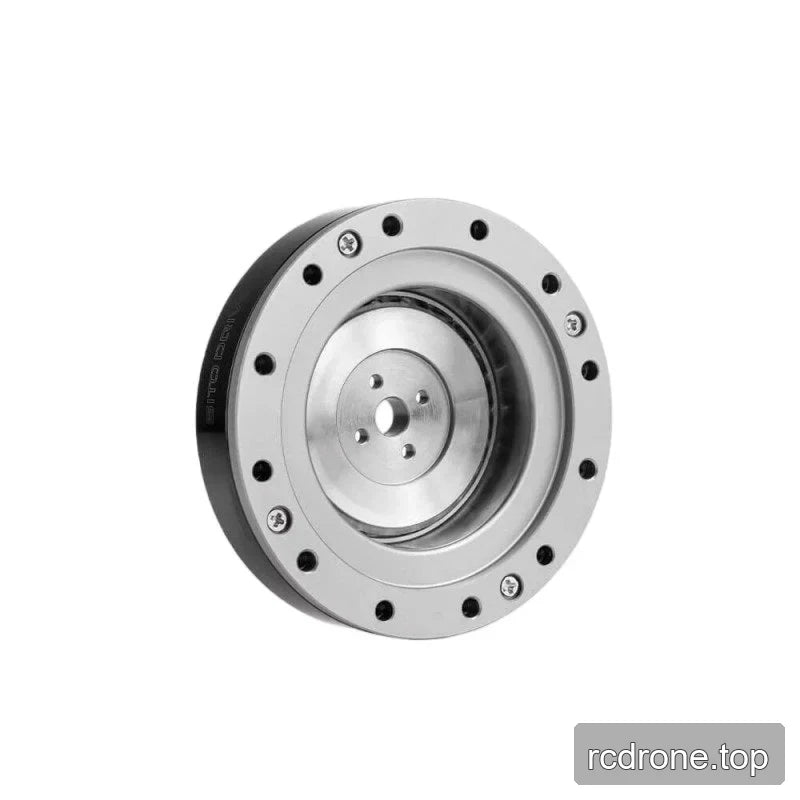

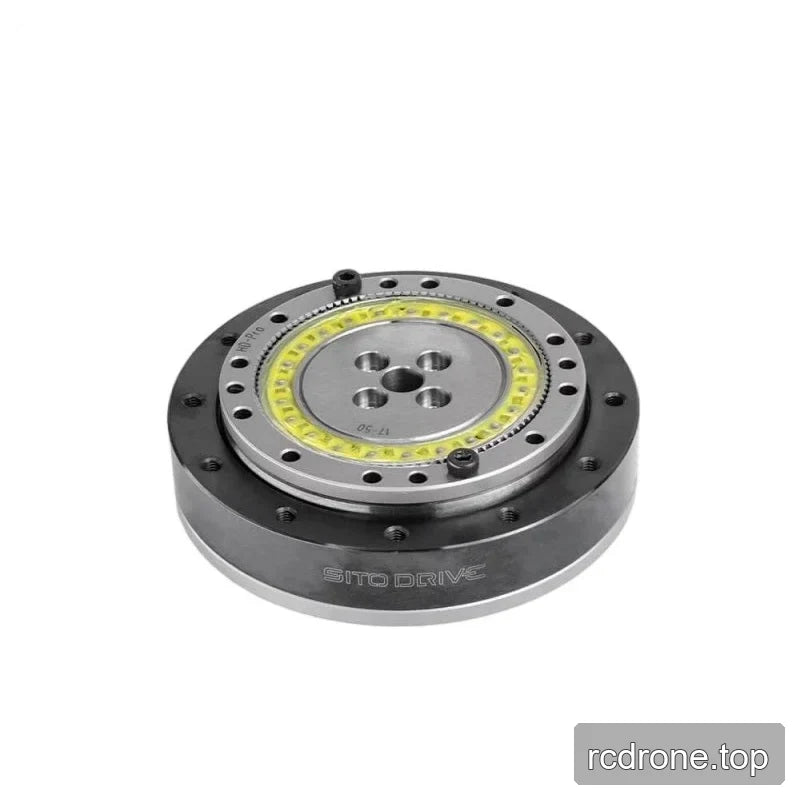

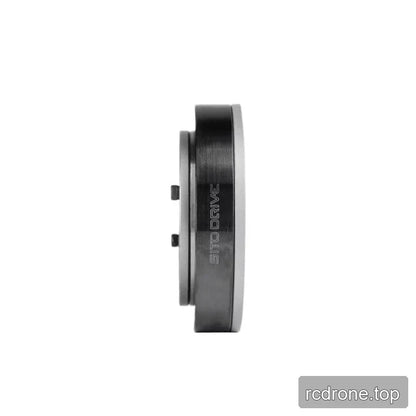

Réducteur SITO DRIVE HD-14 Pro, rapports 50:1/100:1 pour systèmes robotiques

SITO DRIVE

$300.72 USD

Promotion Épuisé

Taxes incluses. Frais d'expédition calculés à l'étape de paiement.

Ratio de Vitesse 50 100

Quantité

Afficher tous les détails

Aperçu

Le SITO DRIVE réducteur HD-14 Pro est proposé en options de rapport de transmission de 50:1 et 100:1 pour des applications de transmission de mouvement robotique. À une entrée de 2000 tr/min, le couple nominal est de 11 Nm pour l'option 50:1 et de 16 Nm pour l'option 100:1. Sélectionnez le rapport en fonction des paramètres de couple, de jeu et de vitesse requis pour l'assemblage prévu.

Caractéristiques

Réducteur HD-14 Pro avec rapport de transmission sélectionnable de 50:1 ou 100:1.
Vitesse d'entrée maximale autorisée de 7000 tr/min et vitesse moyenne autorisée de 3500 tr/min pour les deux options de rapport.
Jeu de ≤20 arcsec pour l'option 50:1 et ≤10 arcsec pour l'option 100:1.

Spécifications

Couple de charge moyen maximal autorisé18 Nm

Paramètre	50:1	100:1
Modèle	HD-14 Pro	HD-14 Pro
Rapport de transmission	50	100
Couple nominal à 2000 tr/min d'entrée	11 Nm	16 Nm
Couple de pointe autorisé lors du démarrage/arrêt	23 Nm	37 Nm
		27.8 Nm
Couple maximal instantané	48 Nm	71 Nm
Vitesse d'entrée maximale autorisée	7000 tr/min	7000 tr/min
Vitesse moyenne autorisée	3500 tr/min	3500 tr/min
Moment d'inertie	0.054 (×10^-4 kg·m²)	0.054 (×10^-4 kg·m²)
Jeu	≤20 arcsec	≤10 arcsec

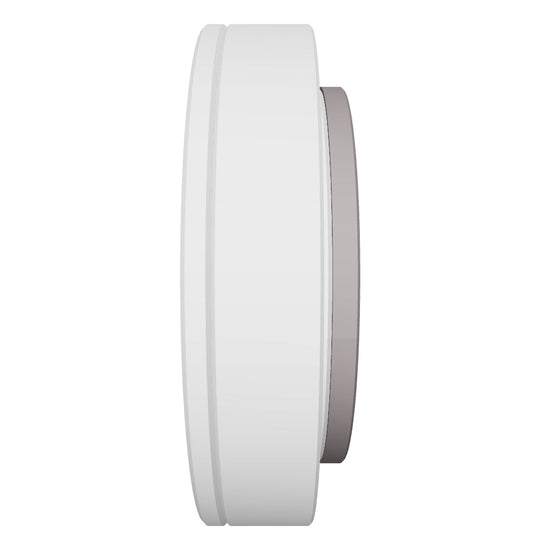

Réducteur SITO hd 14Pro — Modèle 3D (STEP)

Dessin d'installation SITO hd 14Pro — Dessin d'installation (PDF)

Applications

Robots humanoïdes et exosquelettes nécessitant un rapport de réduction sélectionné dans les ensembles de transmission de mouvement.
Bras robotiques et robots quadrupèdes où les valeurs de couple, de vitesse et de jeu applicables peuvent être adaptées aux exigences d'assemblage.
Véhicules AGV et robots ARU utilisant des systèmes de transmission de mouvement basés sur des réducteurs.
