Contrôleur de vol GEPRC TAKER F405 20A ELRS 2.4G 2-4S AIO, ESC Bluejay, Gyro ICM42688-P

Aperçu

Le GEPRC TAKER F405 20A ELRS2.4G 26S AIO est un contrôleur de vol tout-en-un (AIO) qui combine un MCU STM32F405 BGA, un récepteur ELRS 2.4G intégré, un OSD Betaflight et un ESC 4-en-1 Bluejay 20A sur une carte compacte de 31,5 mm 7 31,5 mm. Il est conçu pour des constructions FPV micro légères, avec un poids de carte de 7 g et un support d'entrée LiPo 26S.

Caractéristiques clés

• ELRS 2 intégré.Récepteur 4G
• Gyroscope ICM42688-P (SPI)
• Processeur STM32F405BGA fonctionnant jusqu'à 216MHz
• Firmware Bluejay ESC avec un taux de rafraîchissement PWM allant jusqu'à 128K
• Courant continu de 20A / courant de pointe de 25A (10 secondes)
• Baromètre intégré ; prend en charge la boussole externe (magnétomètre)
• 5 ports UART
• Support de connexion directe pour HD VTX via un connecteur 6 broches conçu indépendamment (en bas)
• Sortie de puissance VTX sélectionnable via des pads à souder ; options de puissance VTX doubles
• Betaflight OSD avec puce AT7456E
• Support de buzzer et support LED

Pour de l'aide sur le câblage et la configuration, contactez support@rcdrone.top or visitez https://rcdrone.top/.

Spécifications

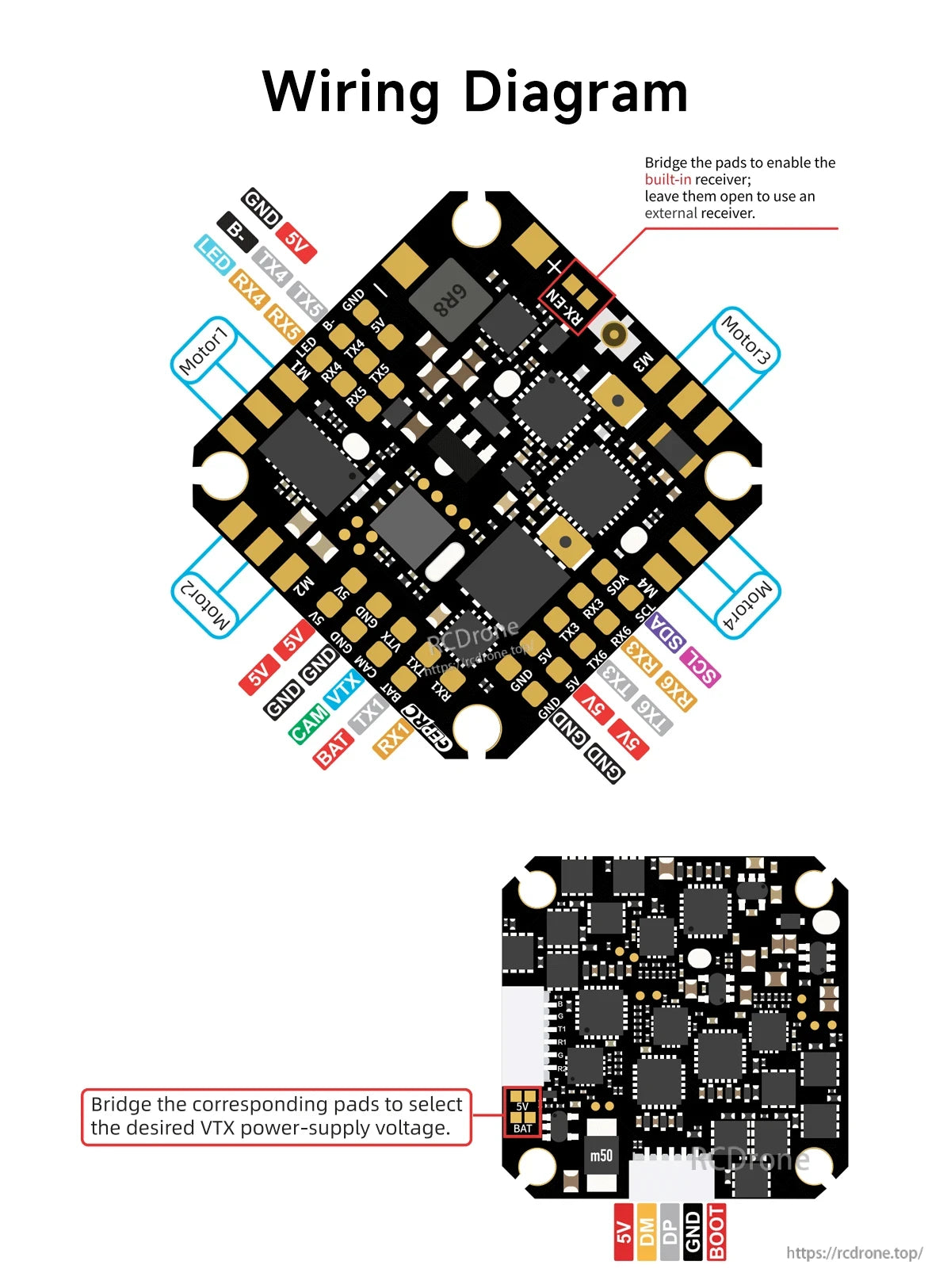

Notes de Câblage

• Sélection du récepteur : reliez les pads pour activer le récepteur intégré ; laissez-les ouverts pour utiliser un récepteur externe.
• Sélection de l'alimentation VTX : reliez les pads correspondants pour sélectionner la tension d'alimentation VTX souhaitée.

Ce qui est inclus

• 1 TAKER F405 20A ELRS 2.4G 26S AIO
• 1 Antenne intégrée en forme de T
• 1 Câble d'alimentation XT30 18AWG 7cm
• 1 Condensateur 35V 220F
• 1 Câble dual-ended SH1.0 6 broches de 60mm
• 1 Câble SH1.0 6 broches
• 1 Carte de configuration Type-C
• 1 Câble dual-ended SH1.0 5 broches de 60mm
• 8 M2 6.5mm FC joints en caoutchouc / joints souples (noir)

Applications

• Drones FPV micro de 1,62 pouces à 2,2 pouces
• Assemblages nécessitant un récepteur ELRS 2.4G intégré et un remplacement compact de la pile FC/ESC AIO
• Installations VTX numériques HD utilisant une connexion à 6 broches

Détails

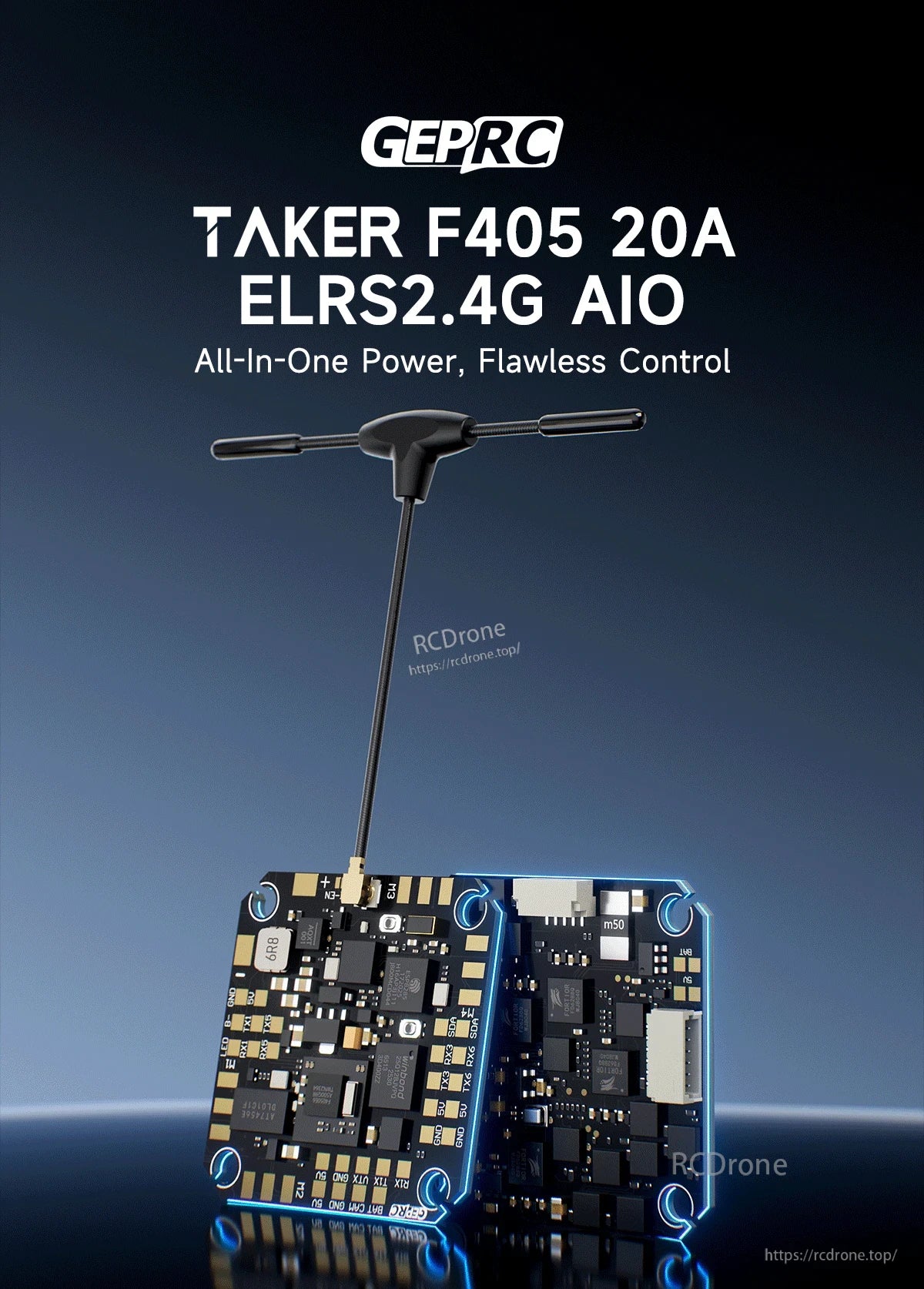

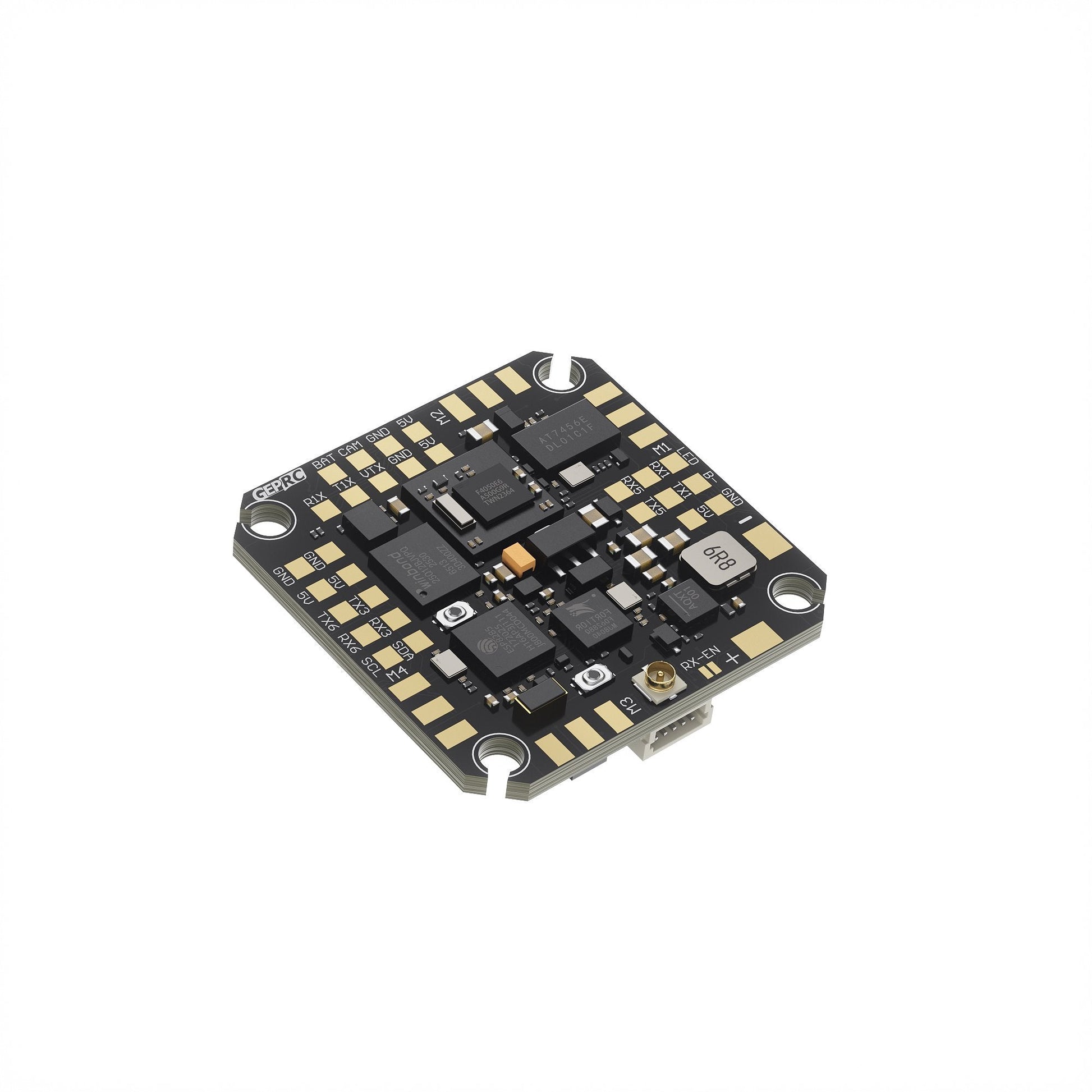

La carte GEPRC TAKER F405 20A ELRS 2.4G AIO comprend une disposition compacte de contrôleur de vol/ESC avec une antenne réceptrice attachée pour des constructions plus propres.

Les points forts du GEPRC TAKER F405 AIO incluent un ELRS 2.4G intégré, un gyroscope ICM42688-P, 5 UART, un baromètre intégré et un support ESC de 20A (25A en pointe) pour 2–4S.

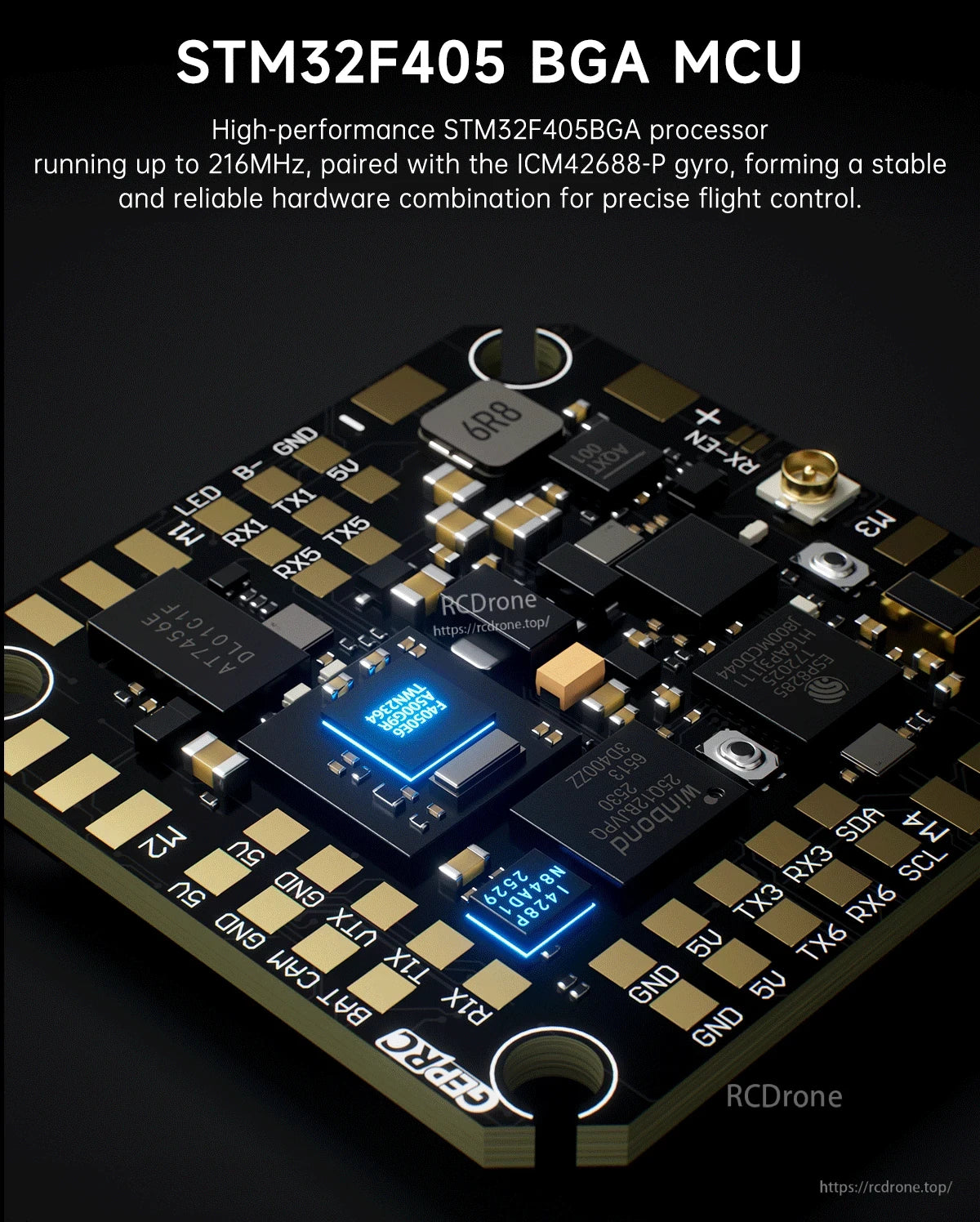

Le contrôleur de vol TAKER F405 AIO utilise un MCU STM32F405 associé à un gyroscope ICM42688-P et des pads clairement étiquetés pour un câblage propre.

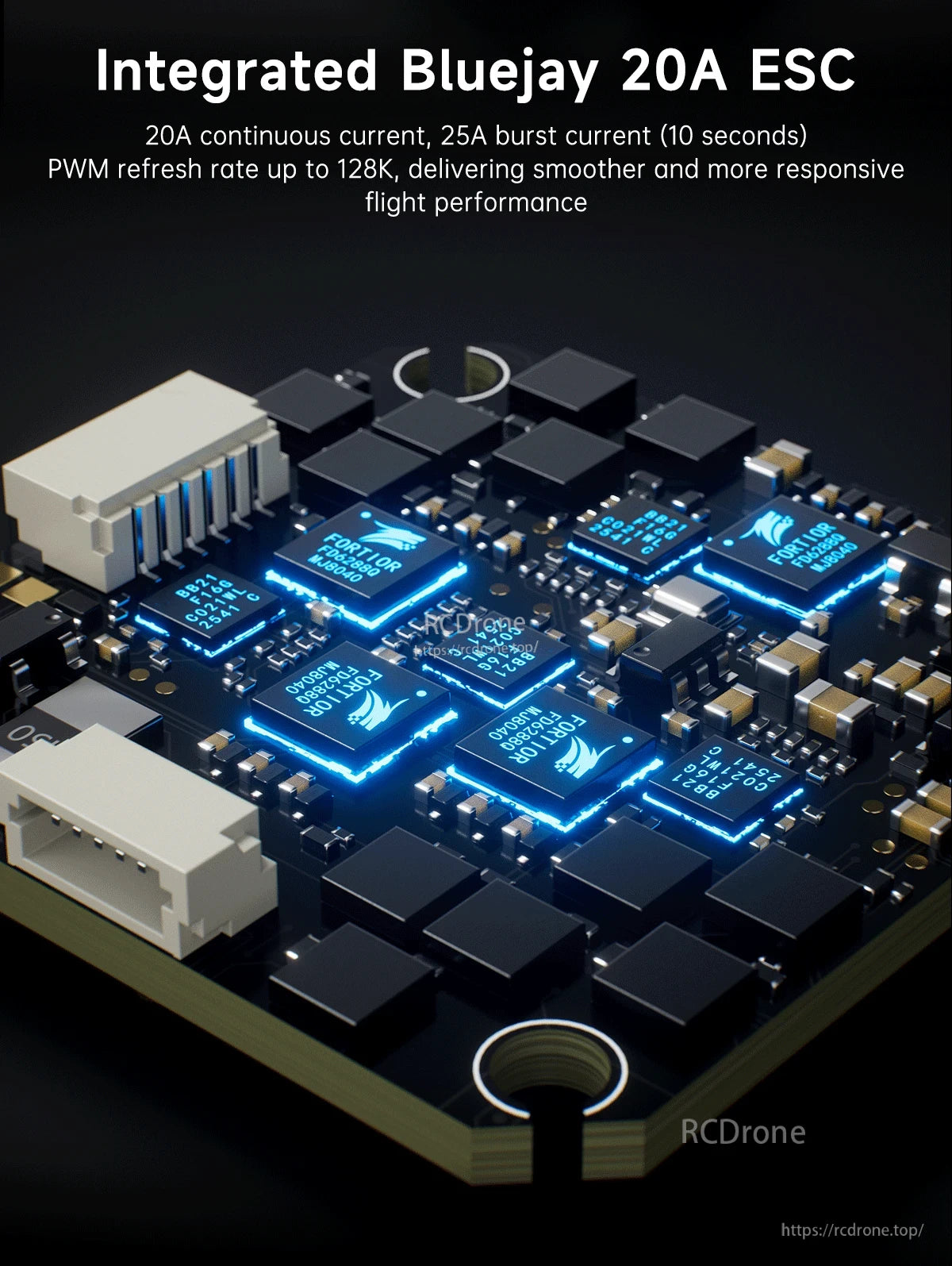

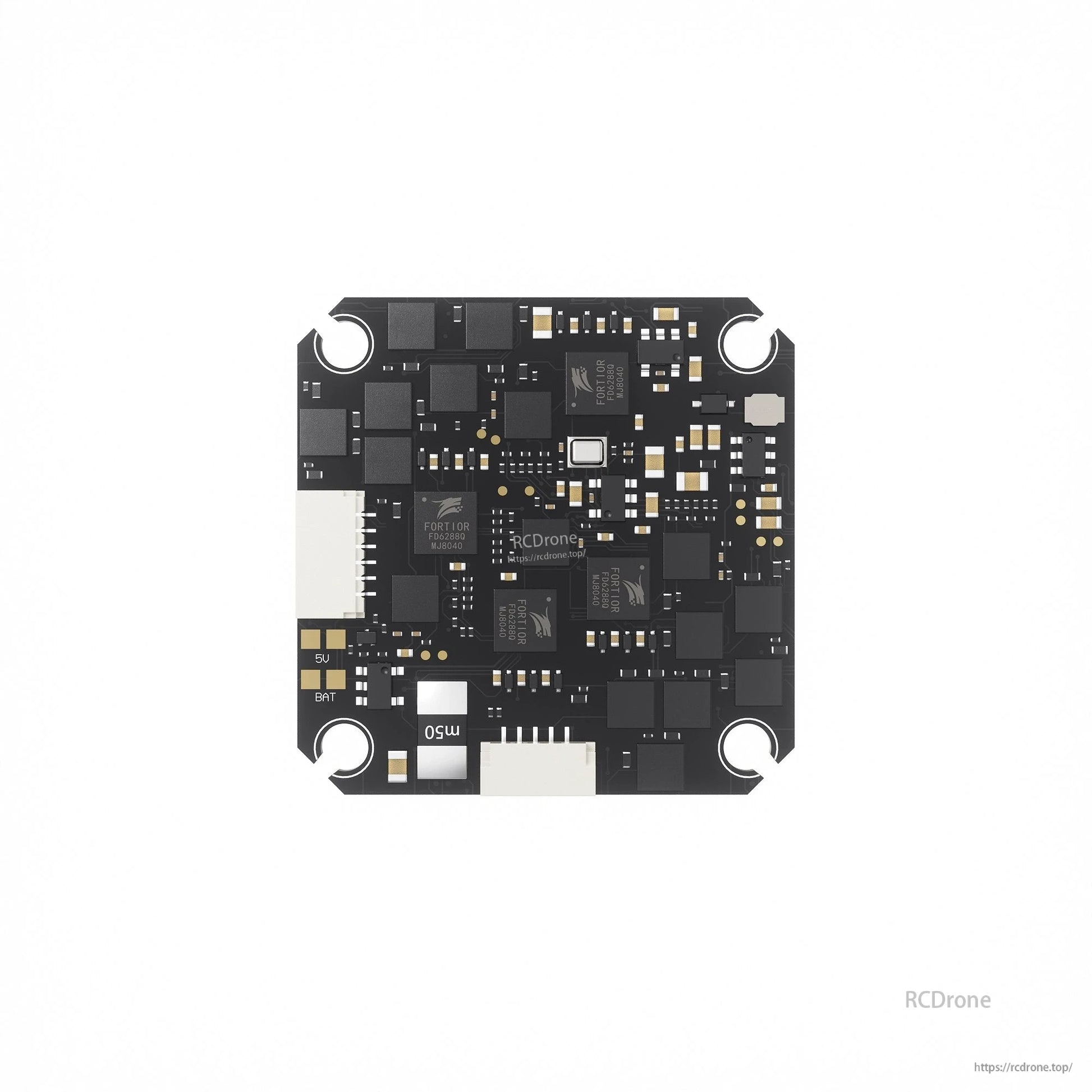

L'ESC Bluejay 20A intégré prend en charge 20A en continu, 25A en pointe (10s) et des taux de rafraîchissement PWM allant jusqu'à 128K pour un contrôle réactif.

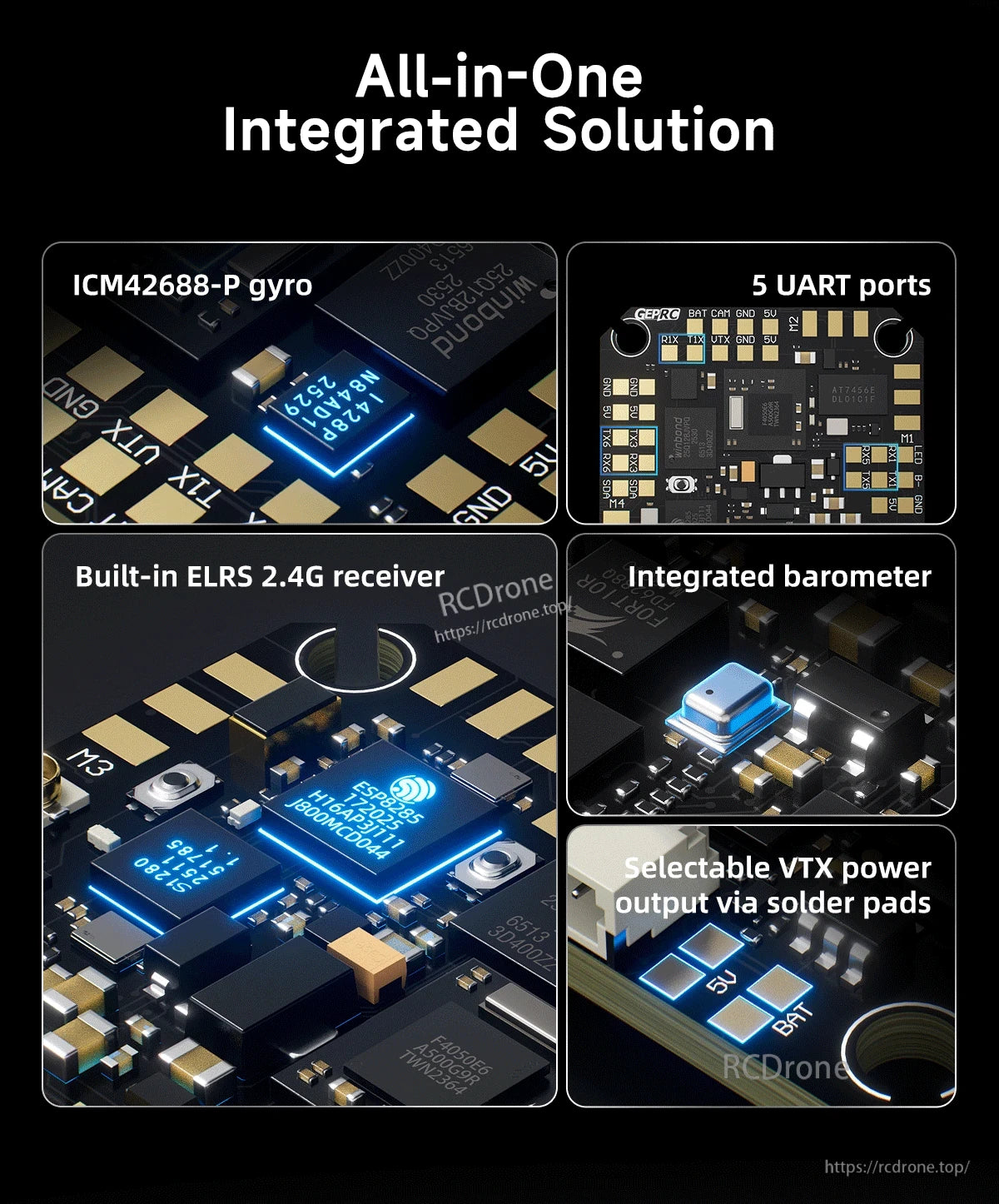

Le TAKER F405 AIO intègre un gyroscope ICM42688-P, un récepteur ELRS 2.4G intégré, 5 ports UART et des pads de puissance VTX sélectionnables pour un câblage plus propre.

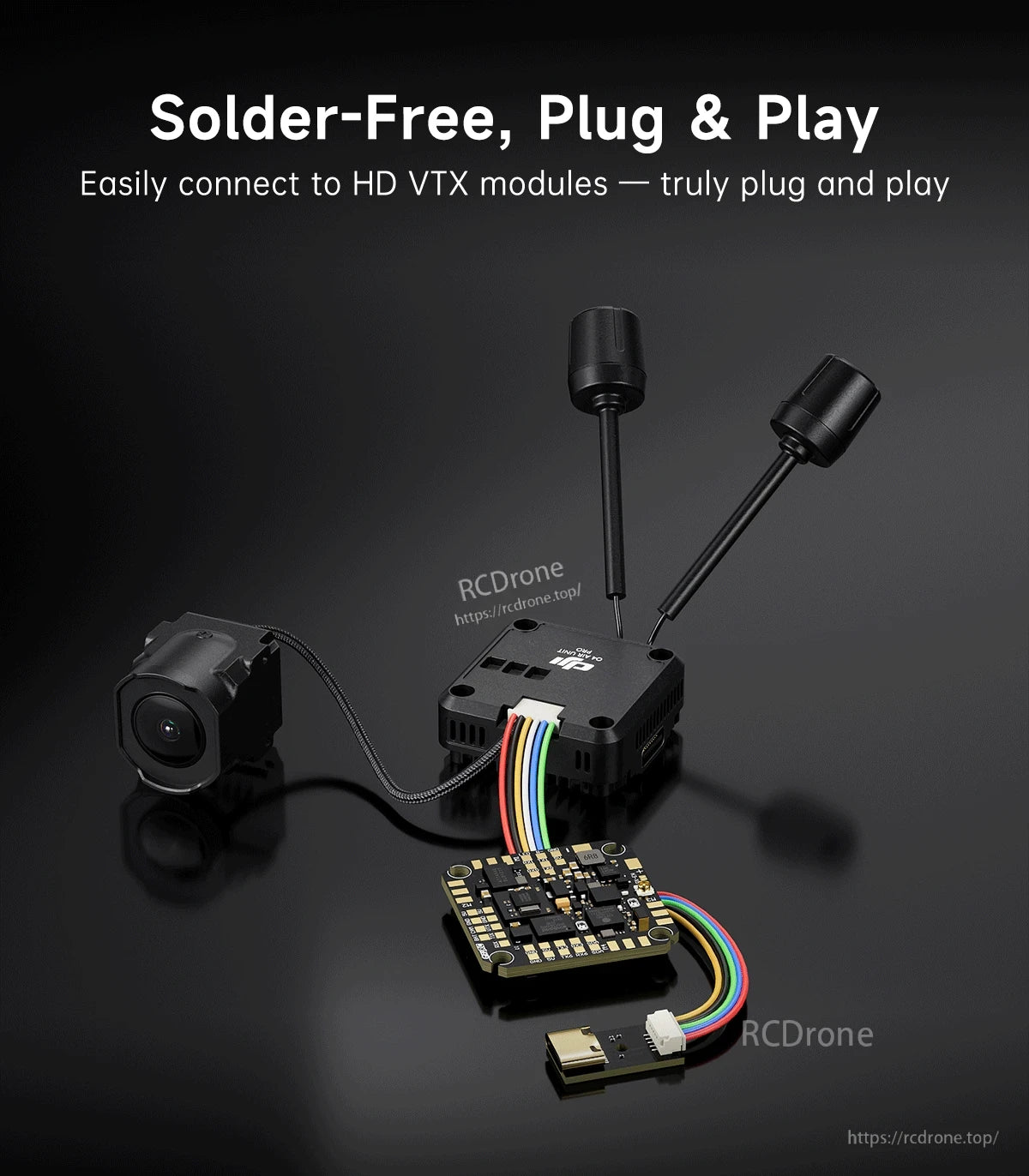

Un faisceau plug-and-play sans soudure connecte le contrôleur de vol AIO à un module VTX HD pour un câblage plus propre et plus rapide.

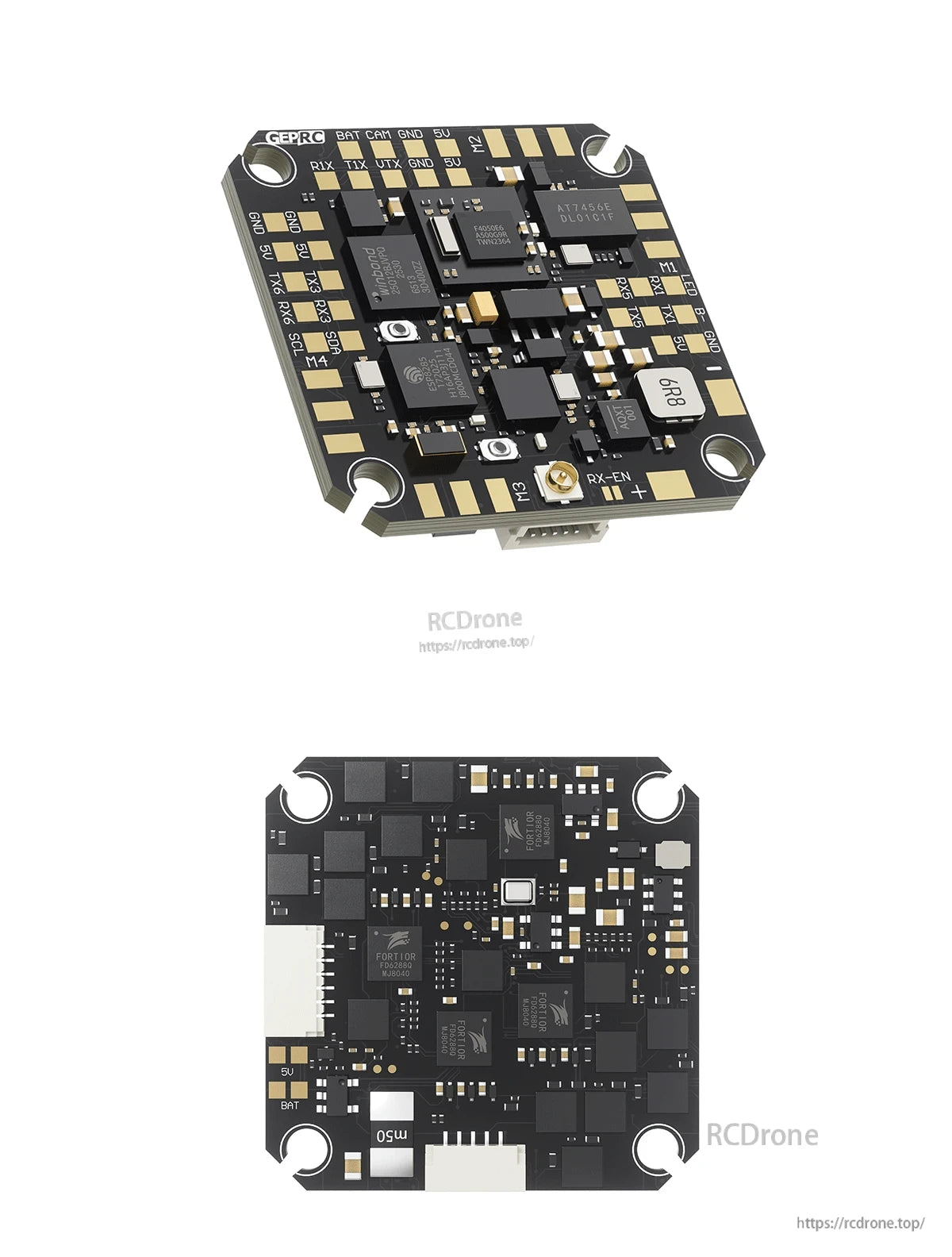

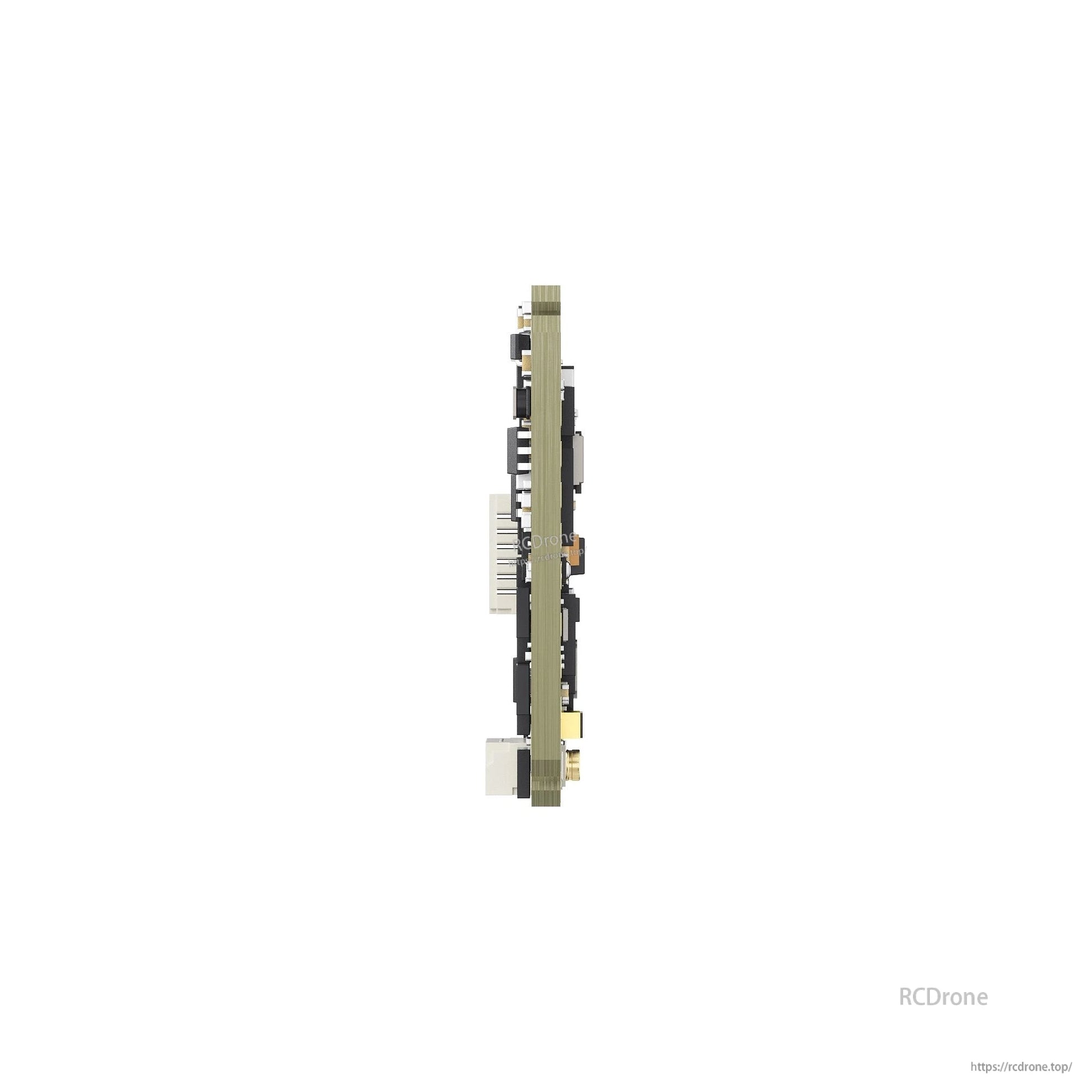

Le TAKER F405 AIO combine un MCU STM32F405BGA avec un gyroscope ICM42688-P (SPI), un ESC Bluejay 20A (25A en pointe) et une entrée LiPo 2–4S dans une carte de 31,5 x 31,5 mm avec un montage de 25,5 x 25,5 mm.

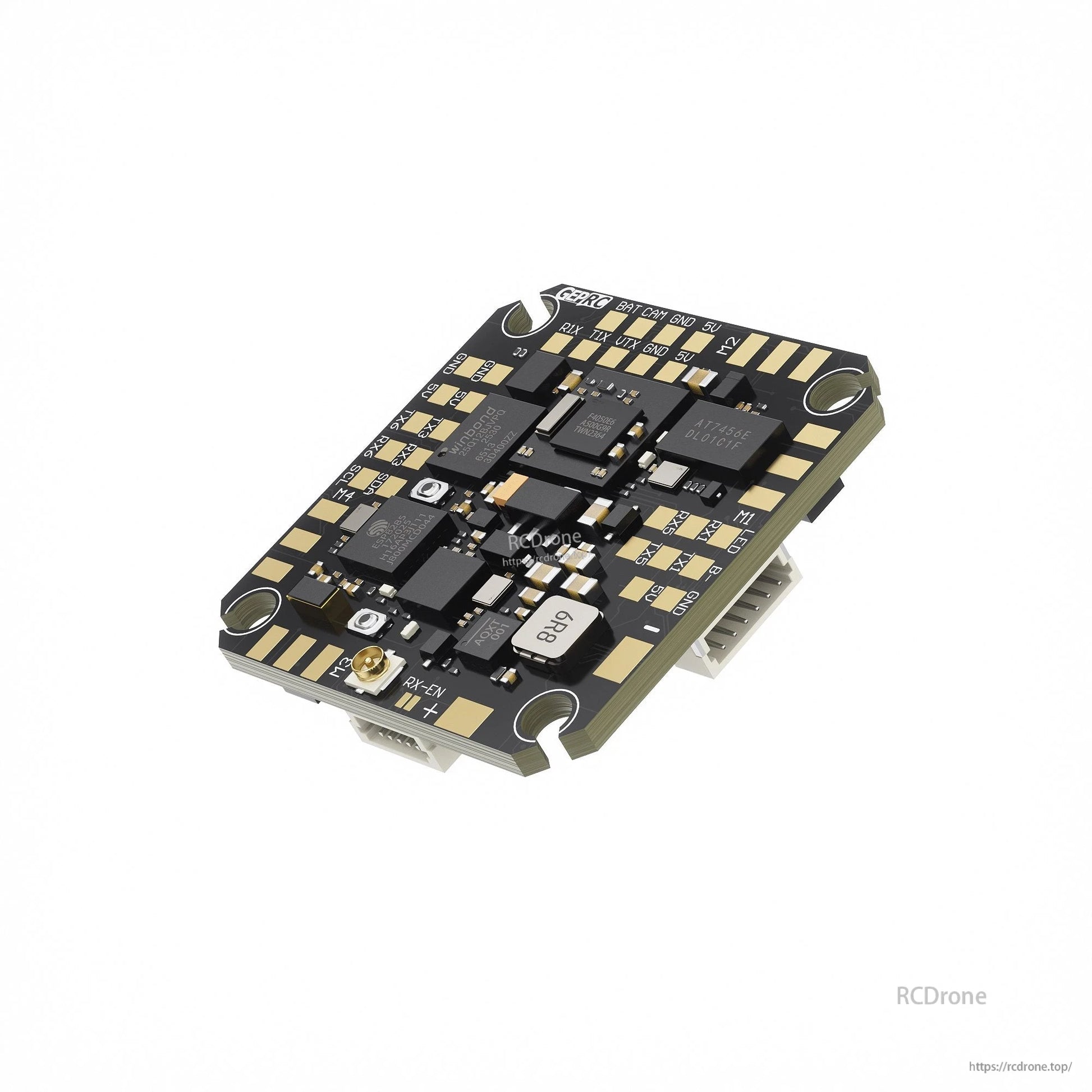

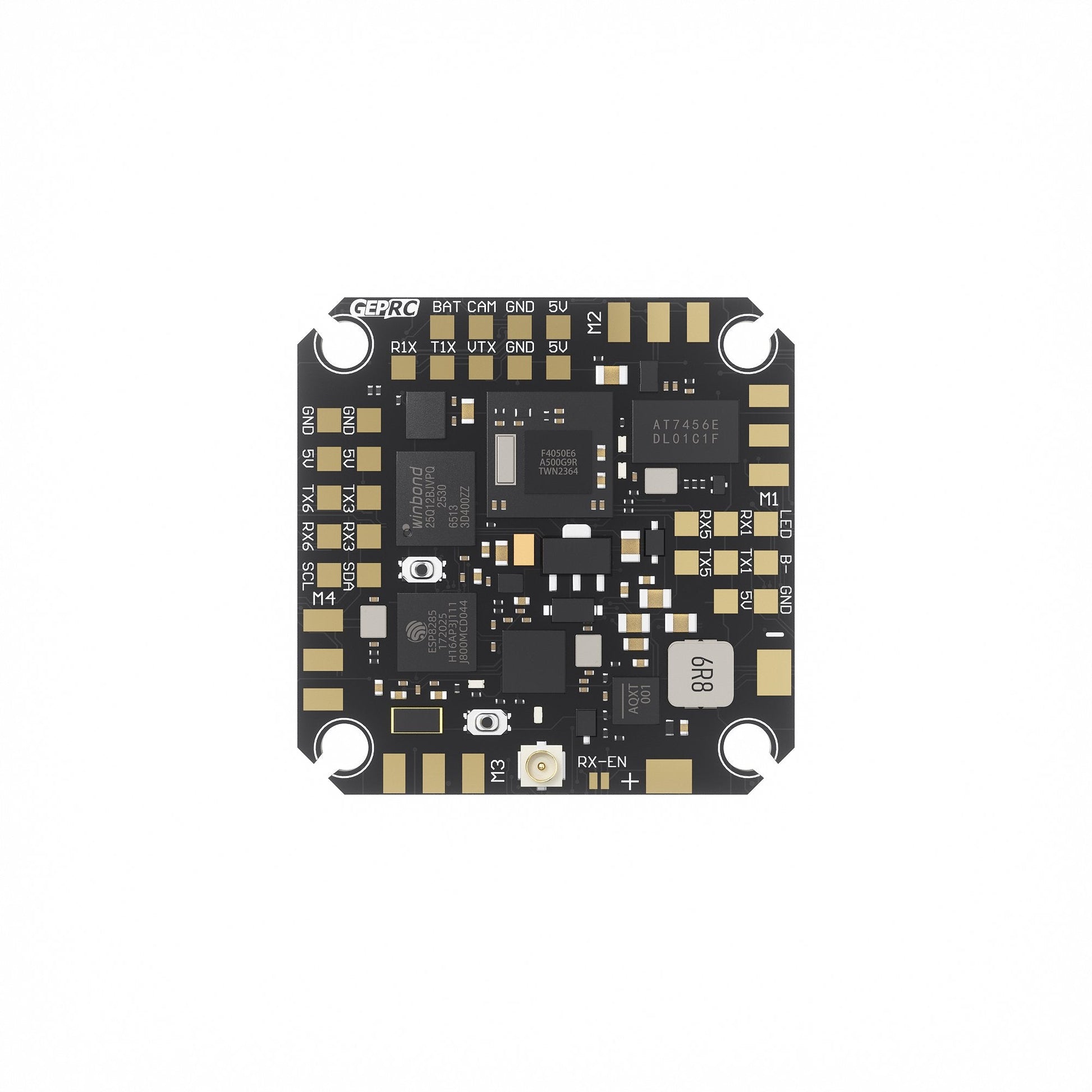

La carte de pad du GEPRC TAKER F405 AIO étiquette les sorties moteur, les connexions UART TX/RX, les connexions caméra/VTX, et les points d'alimentation 5V/GND pour un câblage plus propre.

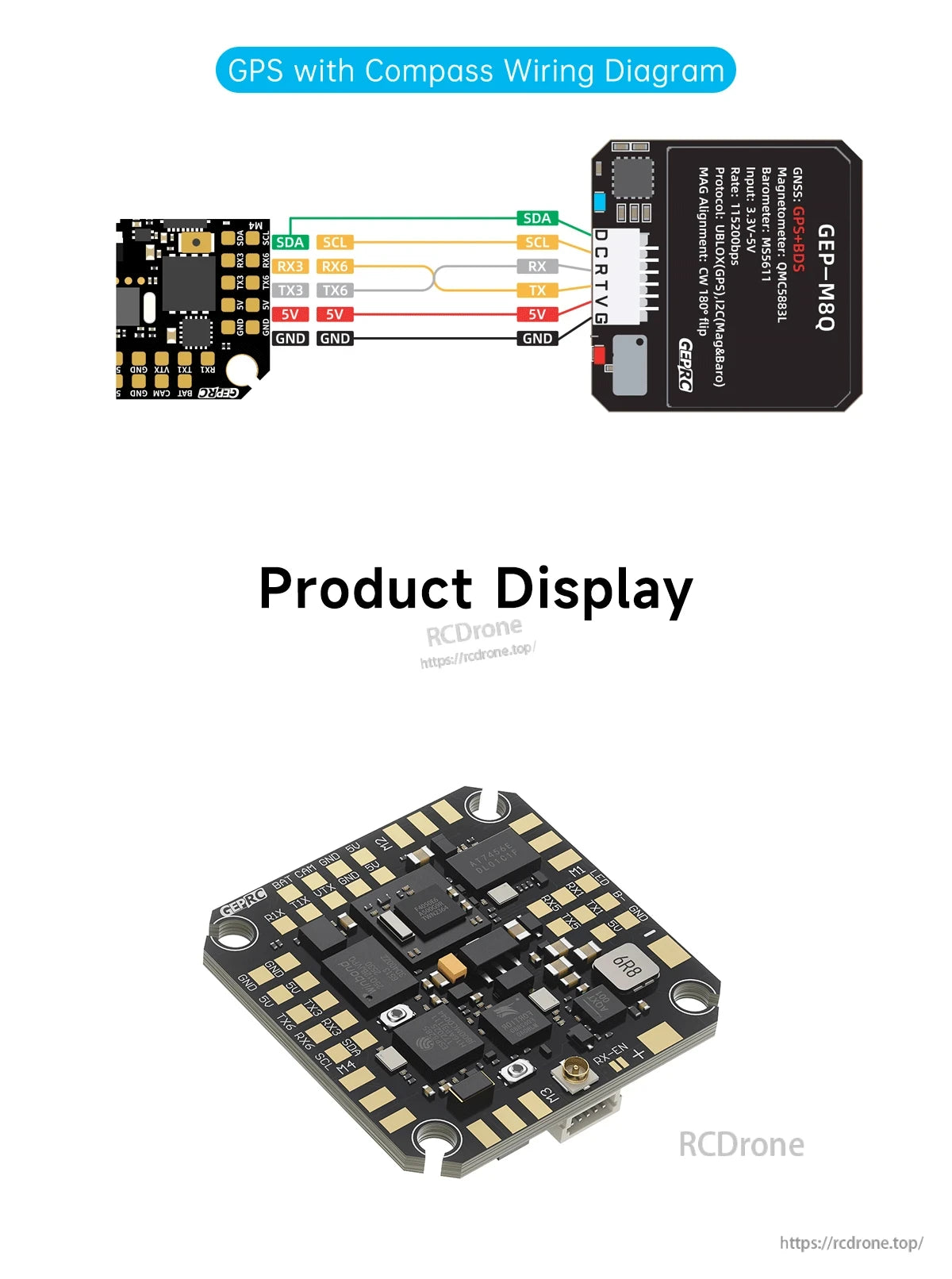

Le GEPRC TAKER F405 AIO prend en charge des connexions GPS simples avec boussole utilisant les pads SDA/SCL plus RX/TX, 5V et GND.

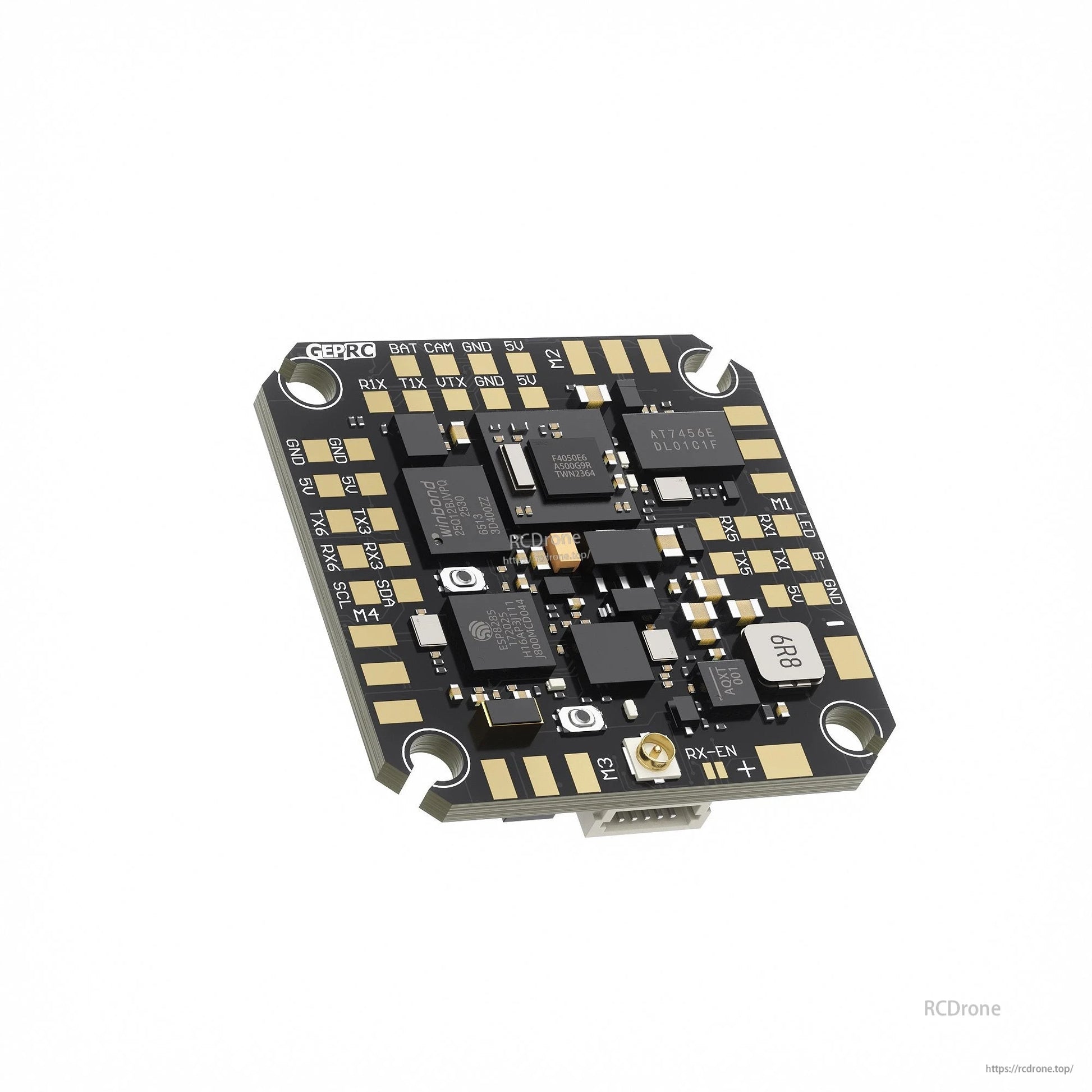

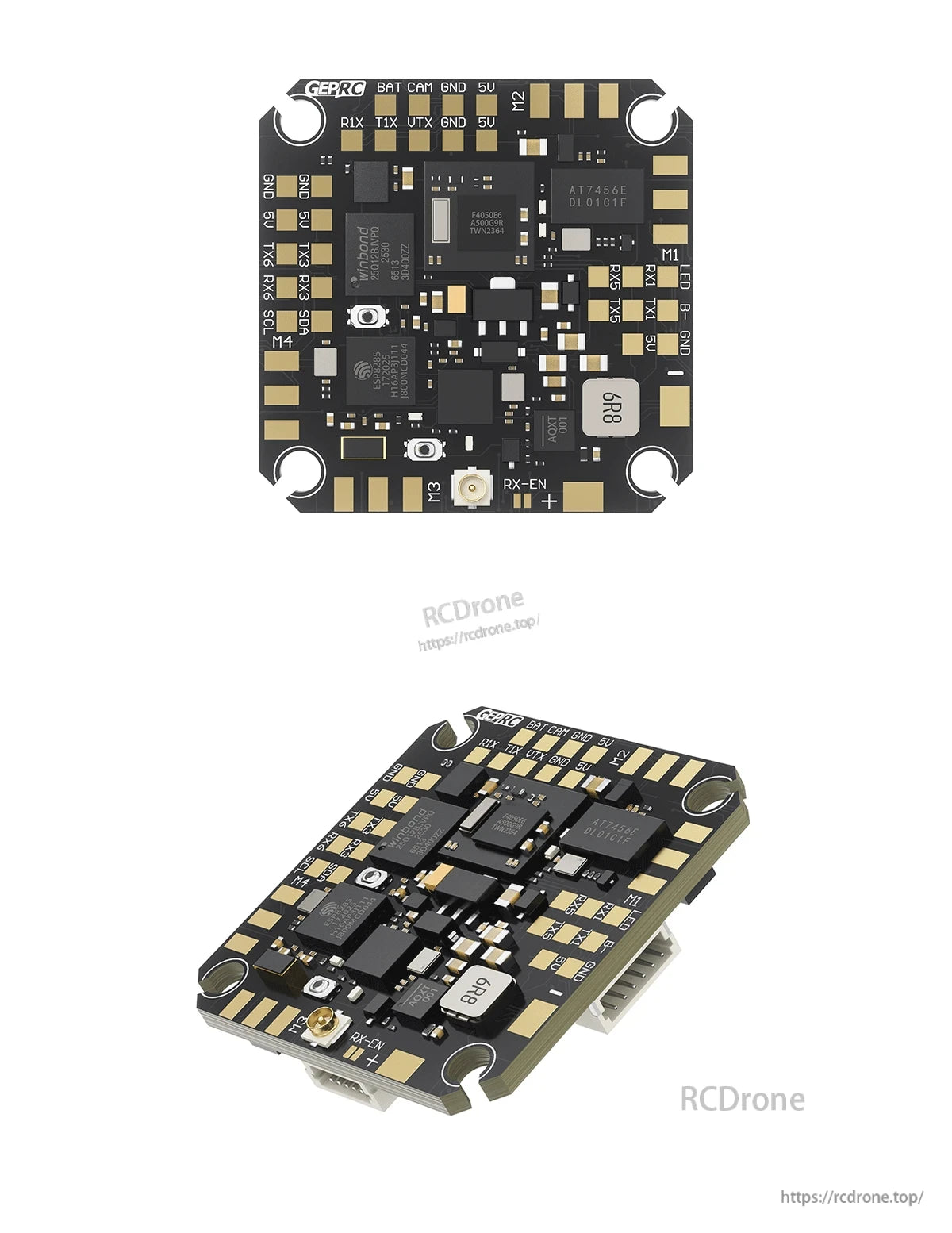

GEPRC TAKER F405 AIO le contrôleur de vol dispose de pads clairement étiquetés BAT/CAM/5V/GND ainsi que RX/TX et sorties moteur M1–M4 pour un câblage simple.

La carte GEPRC TAKER F405 AIO présente des pads clairement étiquetés pour BAT, CAM, 5V, GND, UART (RX/TX) et sorties moteur (M1–M4) pour un câblage soigné.

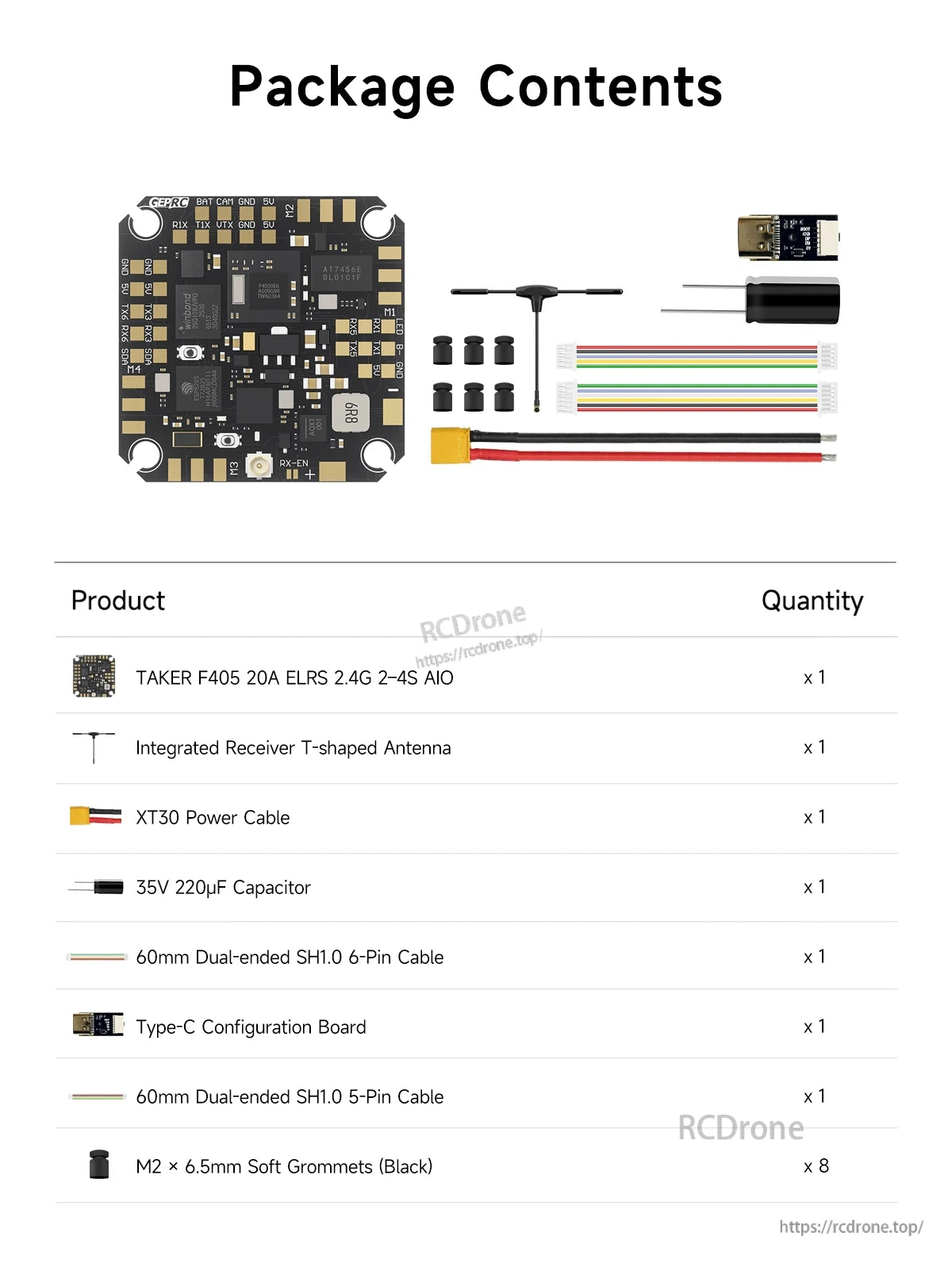

Le kit TAKER F405 20A ELRS 2.4G 2–4S AIO comprend une antenne réceptrice en forme de T, un câble d'alimentation XT30, un condensateur 35V 220µF, des câbles SH1.0, une carte de configuration Type‑C, et des grommets en caoutchouc M2.
