Contrôleur de vol Axisflying Argus Plug and Play F7 (STM32F722) Blackbox 16 Mo, Double BEC, Prise en charge X8

Aperçu

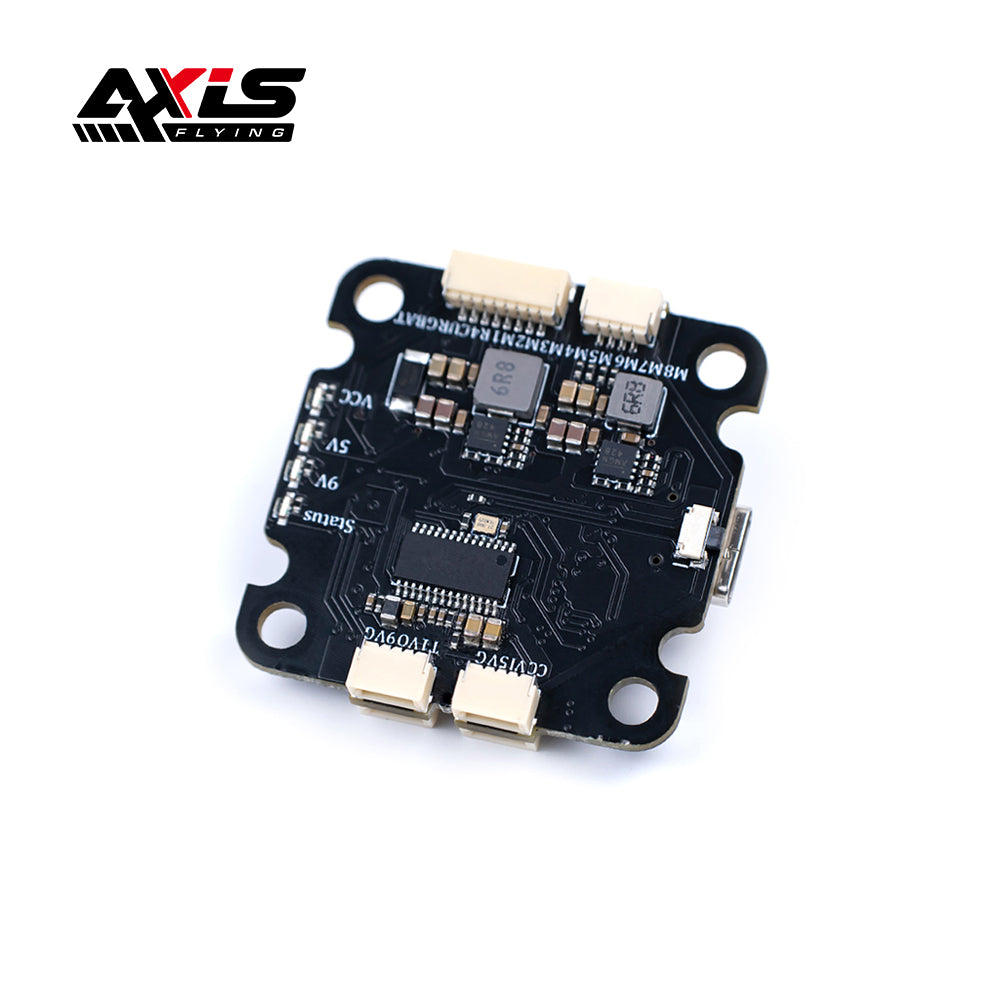

Le contrôleur de vol Axisflying Argus Plug and Play F7 est un FC F7 (STM32F722) conçu pour des constructions FPV/drone plug-and-play, avec prise en charge de la connexion directe de périphériques courants, y compris les unités aériennes HD (y compris l'unité aérienne DJI O3), les systèmes de caméra analogiques et le GPS. La série d'électronique Argus comprend des ESC, FC et des options de pile, avec des variantes d'ESC répertoriées comme 55A ou 65A BLHeli 32 bits 3-6S et fonctionnement à 96 kHz.

Caractéristiques clés

• Conception résistante à la poussière et aux éclaboussures IP54 ; ne pas immerger dans l'eau ou utiliser sous l'eau.
• Conception de couverture en aluminium plein CNC (décrite pour une dissipation de chaleur améliorée et une stabilité).
• Choix de MOSFET de grande taille (décrit pour une faible résistance interne et une génération de chaleur réduite).
• Connexions plug-and-play pour réduire/éviter le soudage pour les périphériques courants (unité aérienne HD, caméra analogique, GPS).
• BEC double intégré : 5V @ 2A et 9V @ 2A.
• Prend en charge jusqu'à 8 sorties de moteur (X8 PWM pris en charge).
• Voyants d'indication de statut pour des vérifications rapides de l'état de fonctionnement.
• INAV pris en charge.
• Capteur ESC pris en charge.
• Ruban LED RGB et avertisseur pris en charge.

Spécifications

Pour des questions concernant le câblage, le firmware et la compatibilité de construction, contactez support@rcdrone.top or visitez https://rcdrone.top/ .

Applications

• Constructions de drones FPV plug-and-play nécessitant un contrôle F7 et un support multi-périphériques
• Configurations de sortie moteur X8
• Constructions utilisant des unités aériennes HD (y compris l'unité aérienne DJI O3) ou des systèmes vidéo analogiques
• Constructions INAV avec GPS

Détails

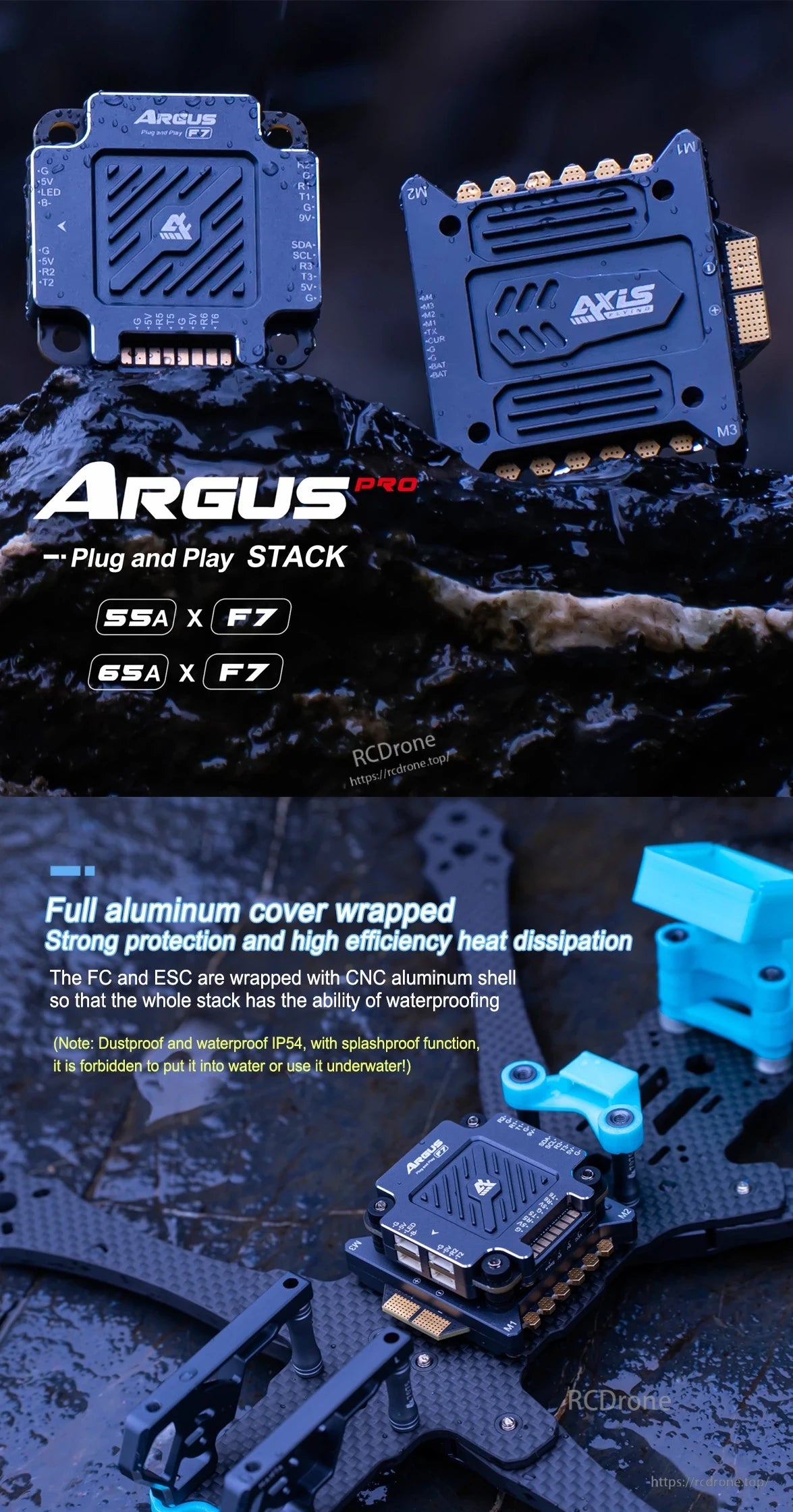

Le stack F7 plug-and-play Argus Pro utilise un boîtier en aluminium CNC et est étiqueté IP54 résistant à la poussière et aux éclaboussures pour une protection accrue.

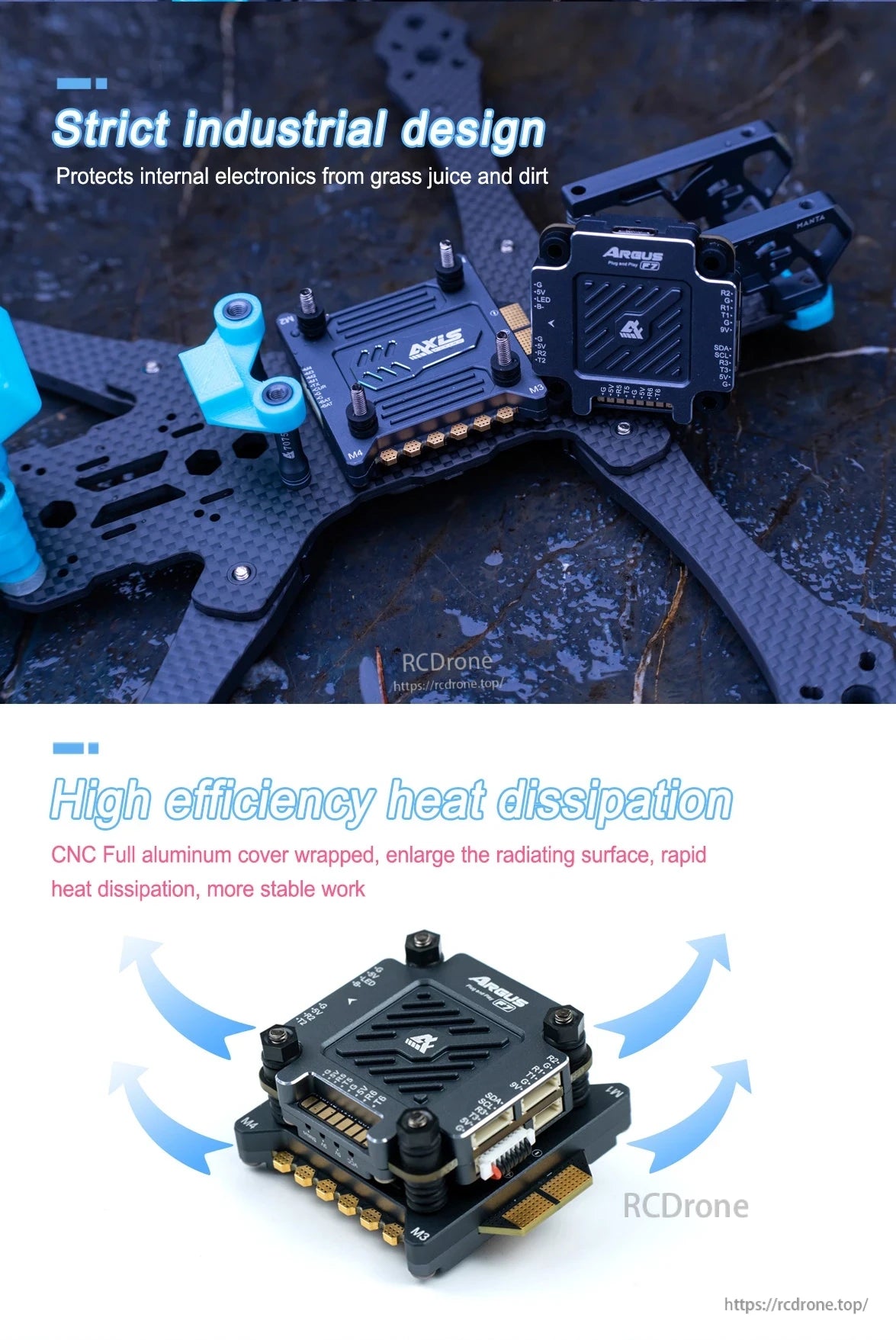

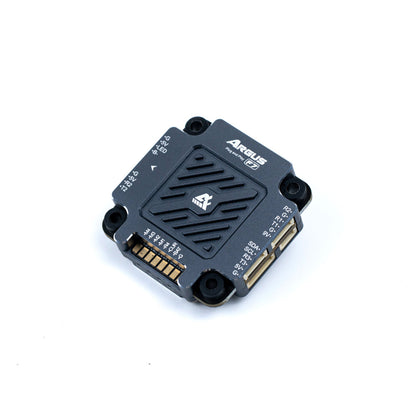

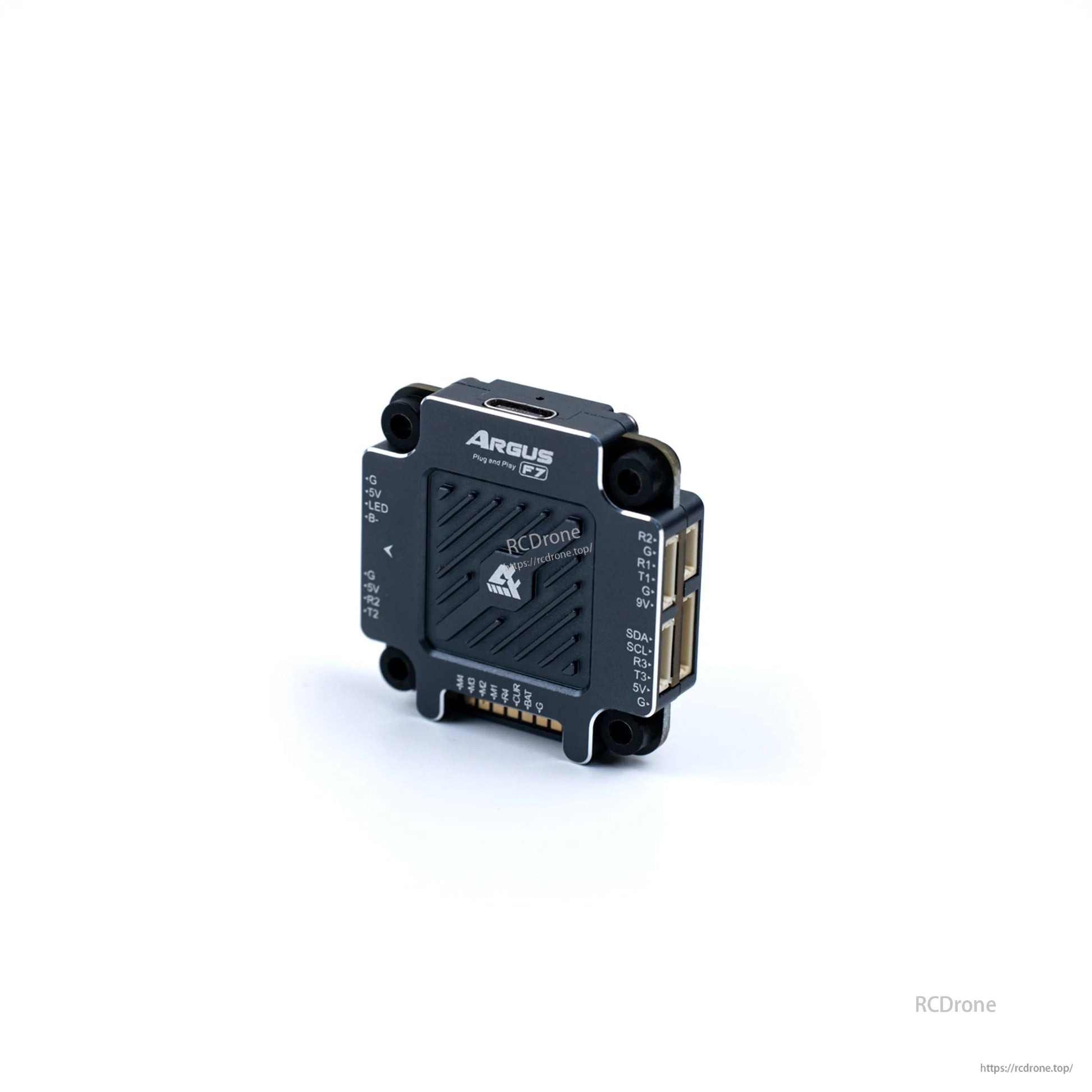

Le contrôleur de vol Argus Plug and Play F7 d'Axisflying dispose d'un couvercle de protection en aluminium CNC conçu pour résister à la saleté et améliorer la dissipation de la chaleur.

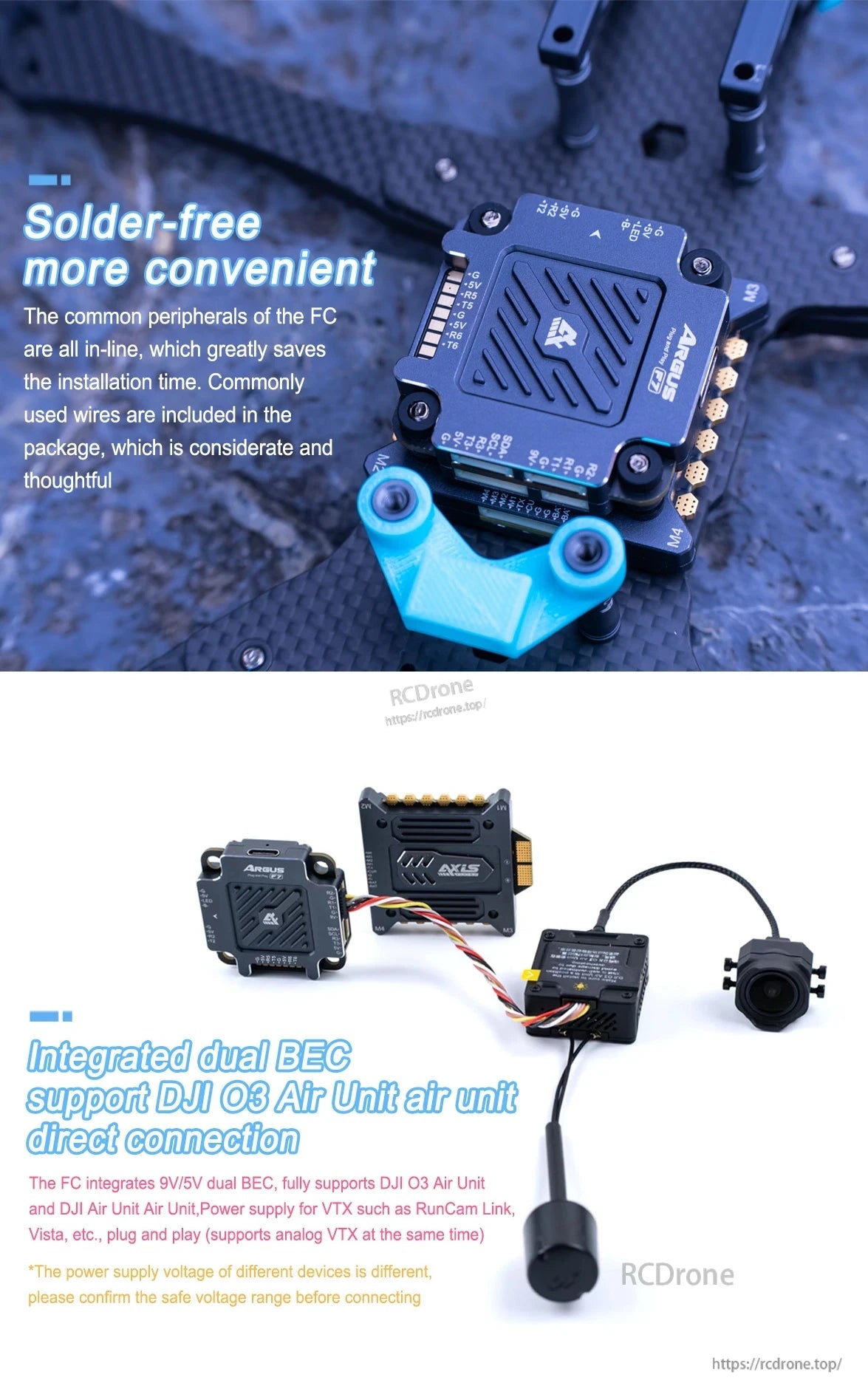

Le contrôleur de vol Axisflying Argus plug-and-play utilise des connecteurs en ligne sans soudure et prend en charge le câblage direct à une unité DJI O3 Air avec alimentation BEC double intégrée.

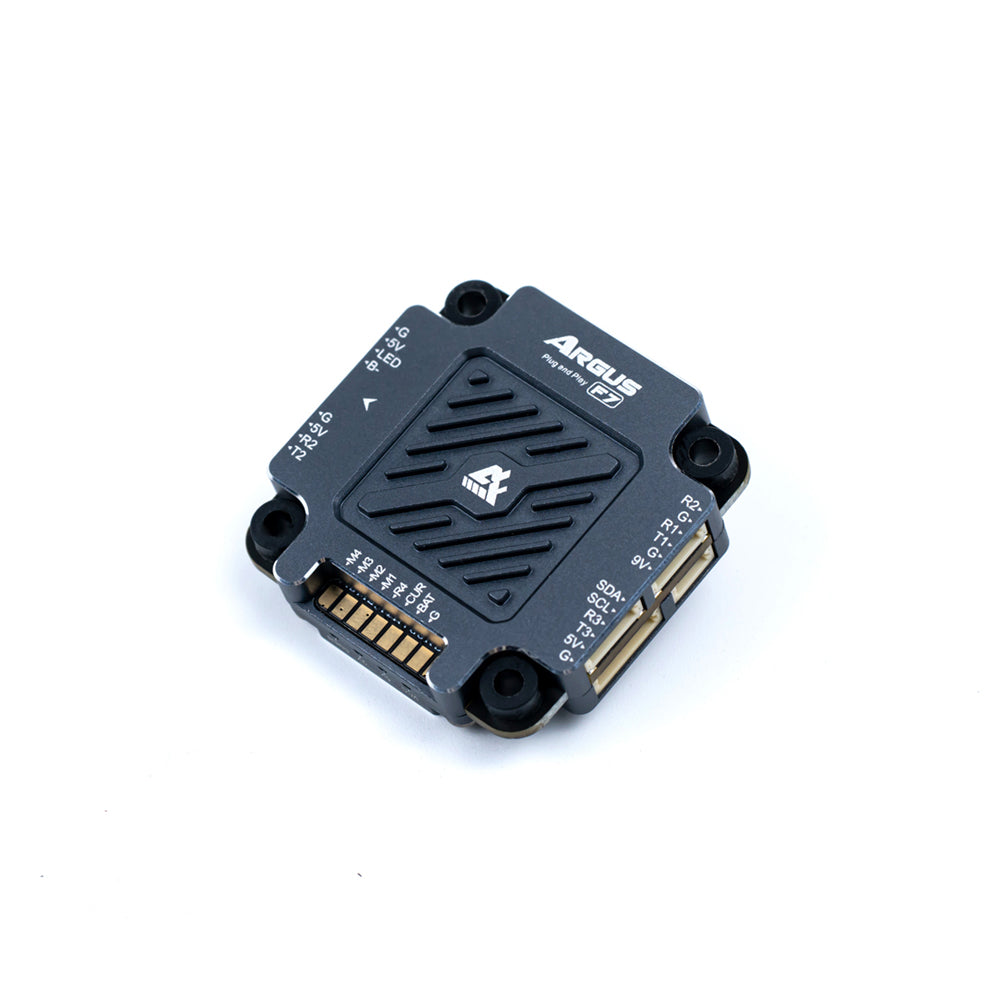

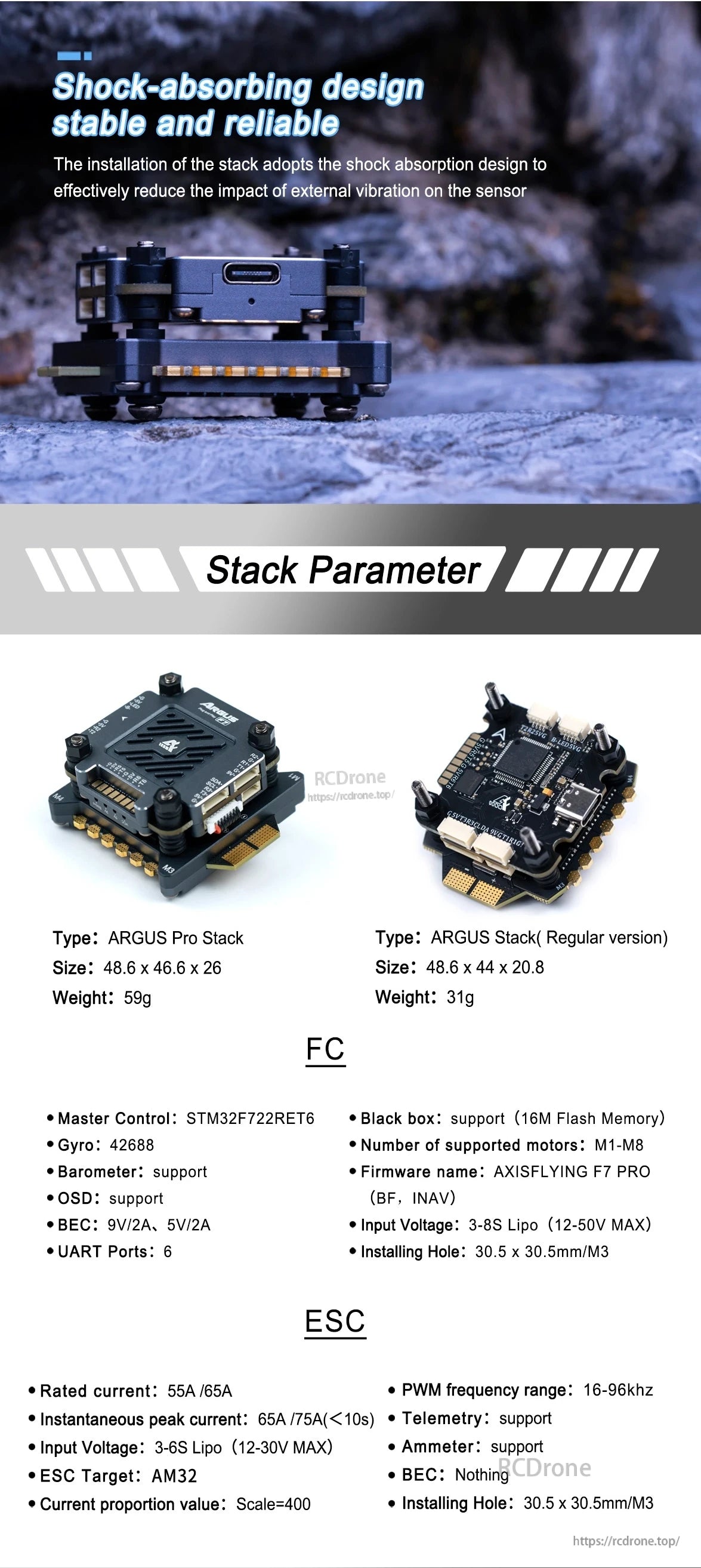

Le Axisflying Argus F7 associe un contrôleur de vol STM32F722 avec une blackbox de 16 Mo et un montage de 30,5×30,5 mm, plus un ESC AM32 de 55A/65A pour des constructions 3–6S.

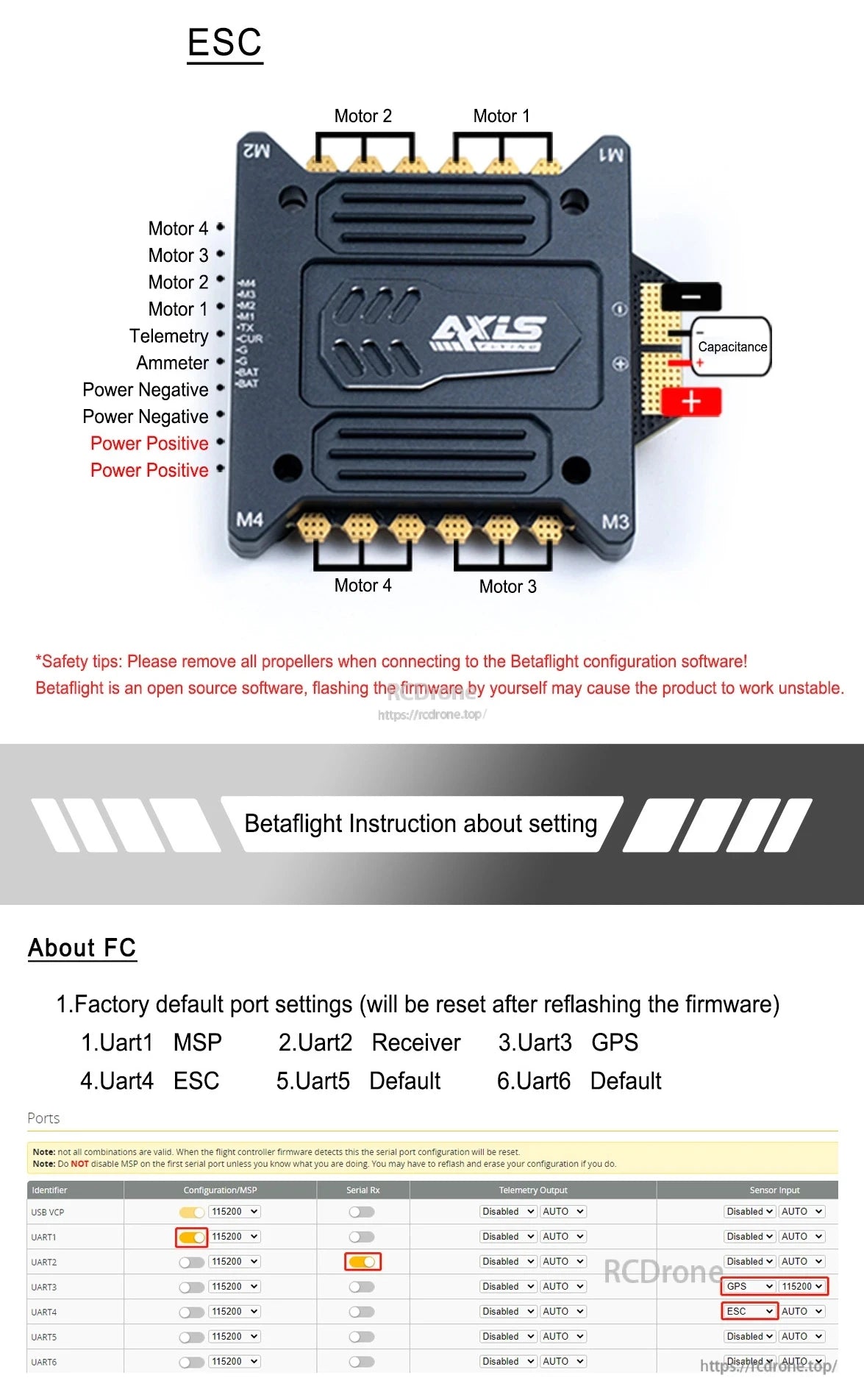

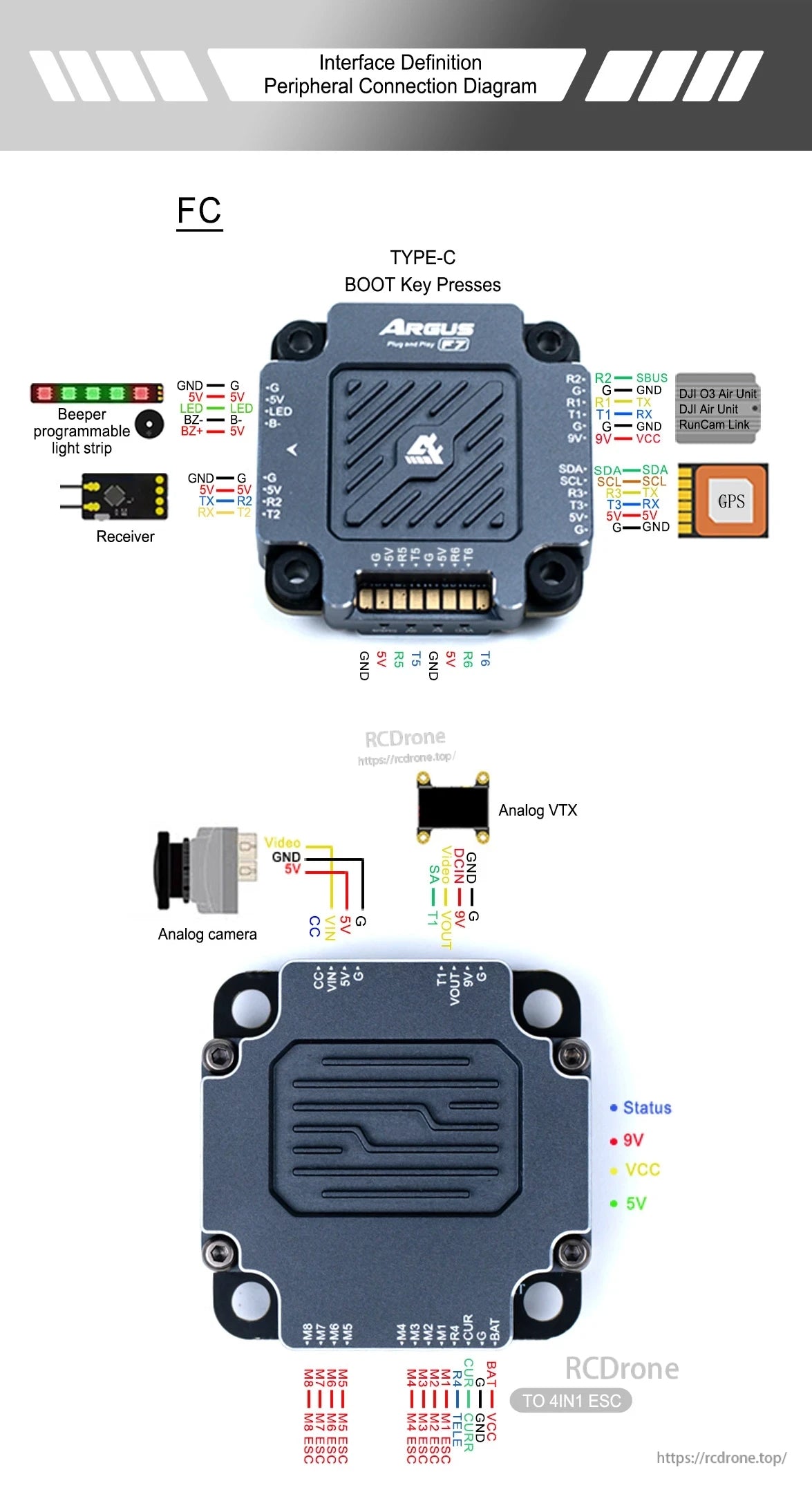

Le contrôleur de vol Argus Plug and Play F7 comprend des pads et des connecteurs clairement étiquetés pour le récepteur, le GPS, l'unité DJI Air, la caméra analogique/VTX et le câblage ESC 4-en-1.

La cartographie des ports Betaflight en usine répertorie UART1 pour MSP, UART2 pour le récepteur, UART3 pour le GPS et UART4 pour l'ESC, avec des pads étiquetés pour le moteur, la télémétrie, la détection de courant et l'alimentation pour le câblage.

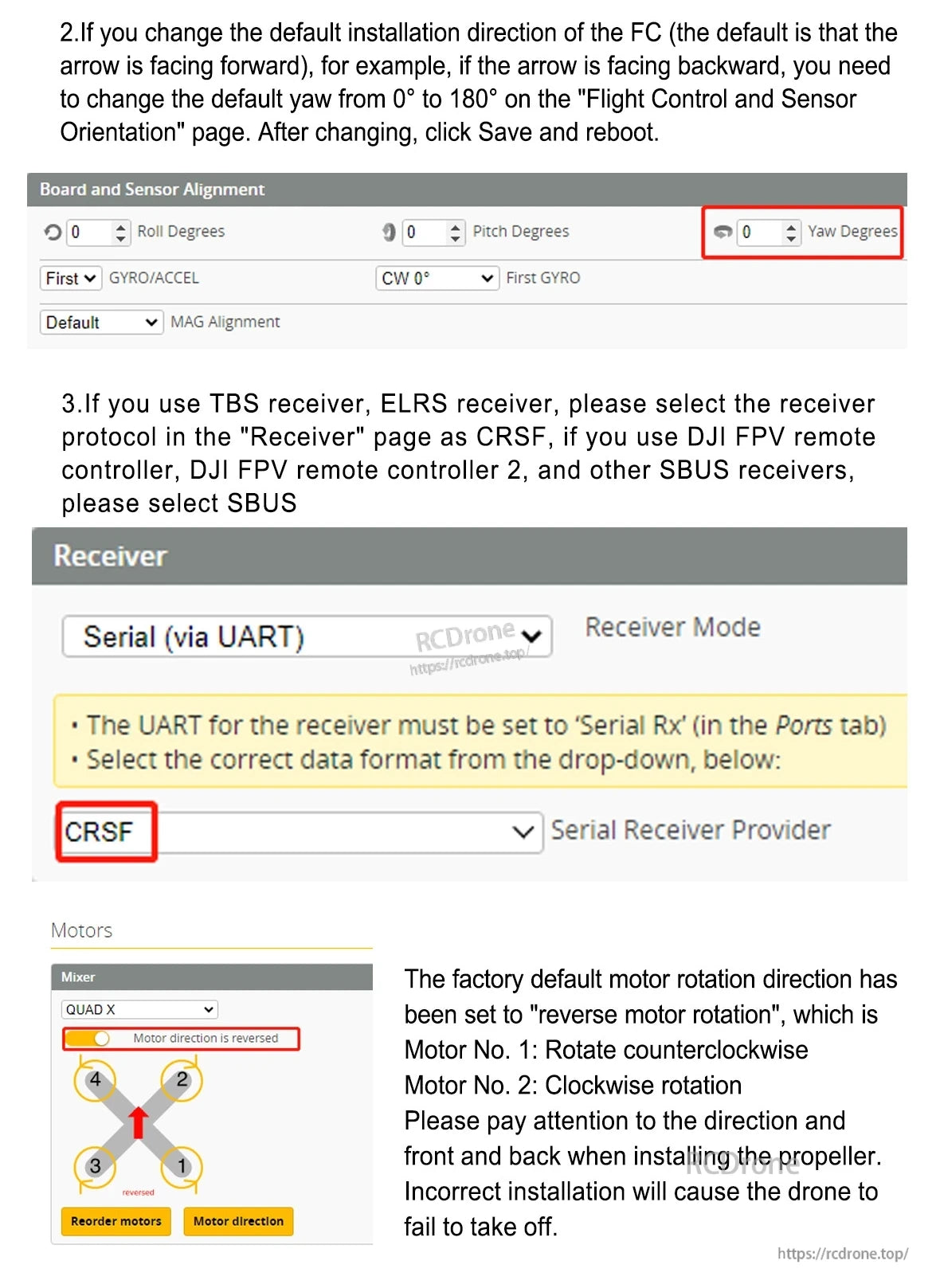

Les conseils de configuration Betaflight couvrent l'orientation du lacet du FC, la sélection du fournisseur de récepteur série (CRSF) et la direction du moteur inversée dans le mélangeur.

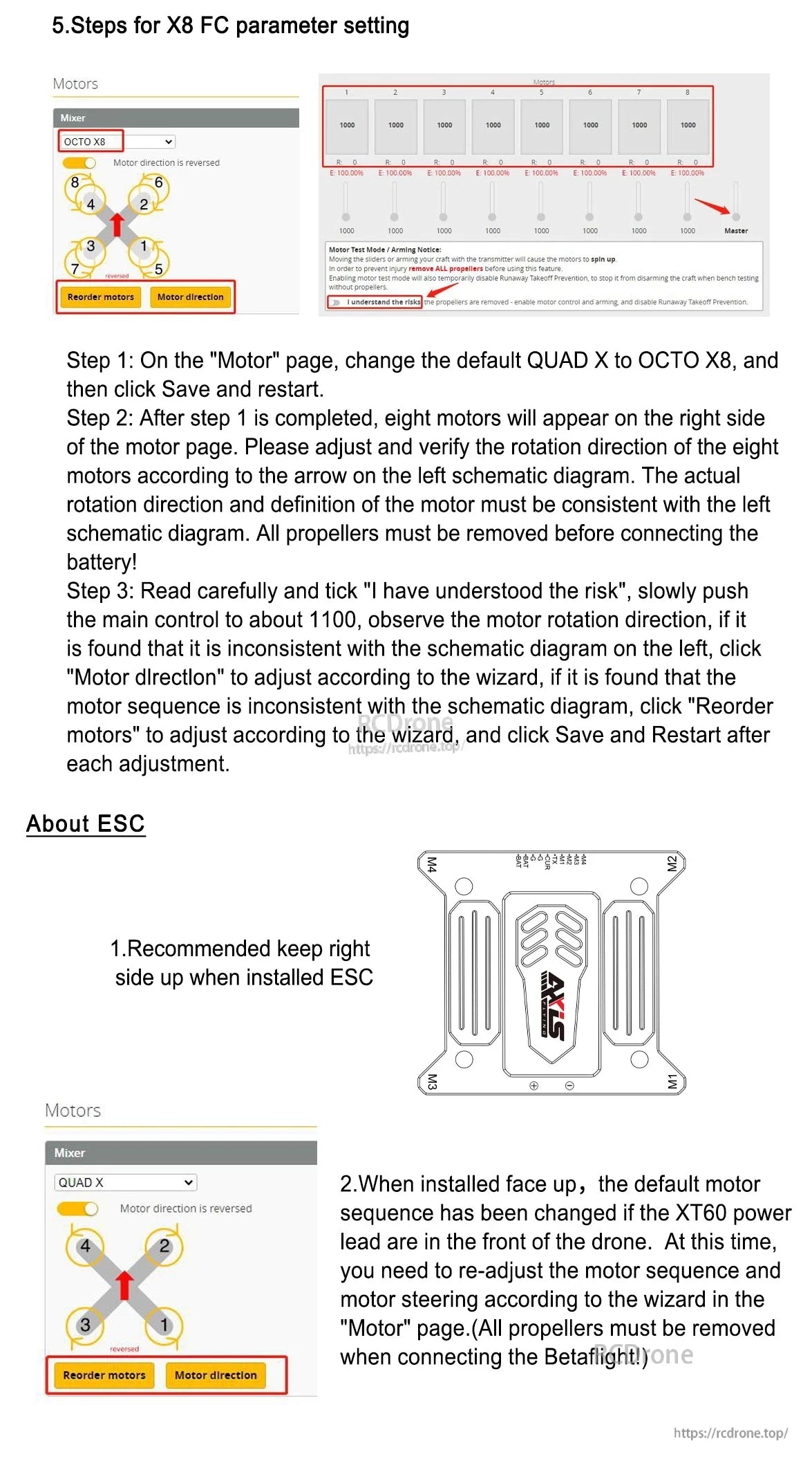

Les étapes de configuration du moteur Betaflight X8 vous guident à travers la sélection du mélangeur OCTO X8 et l'ajustement de l'ordre des moteurs et de la direction de rotation.

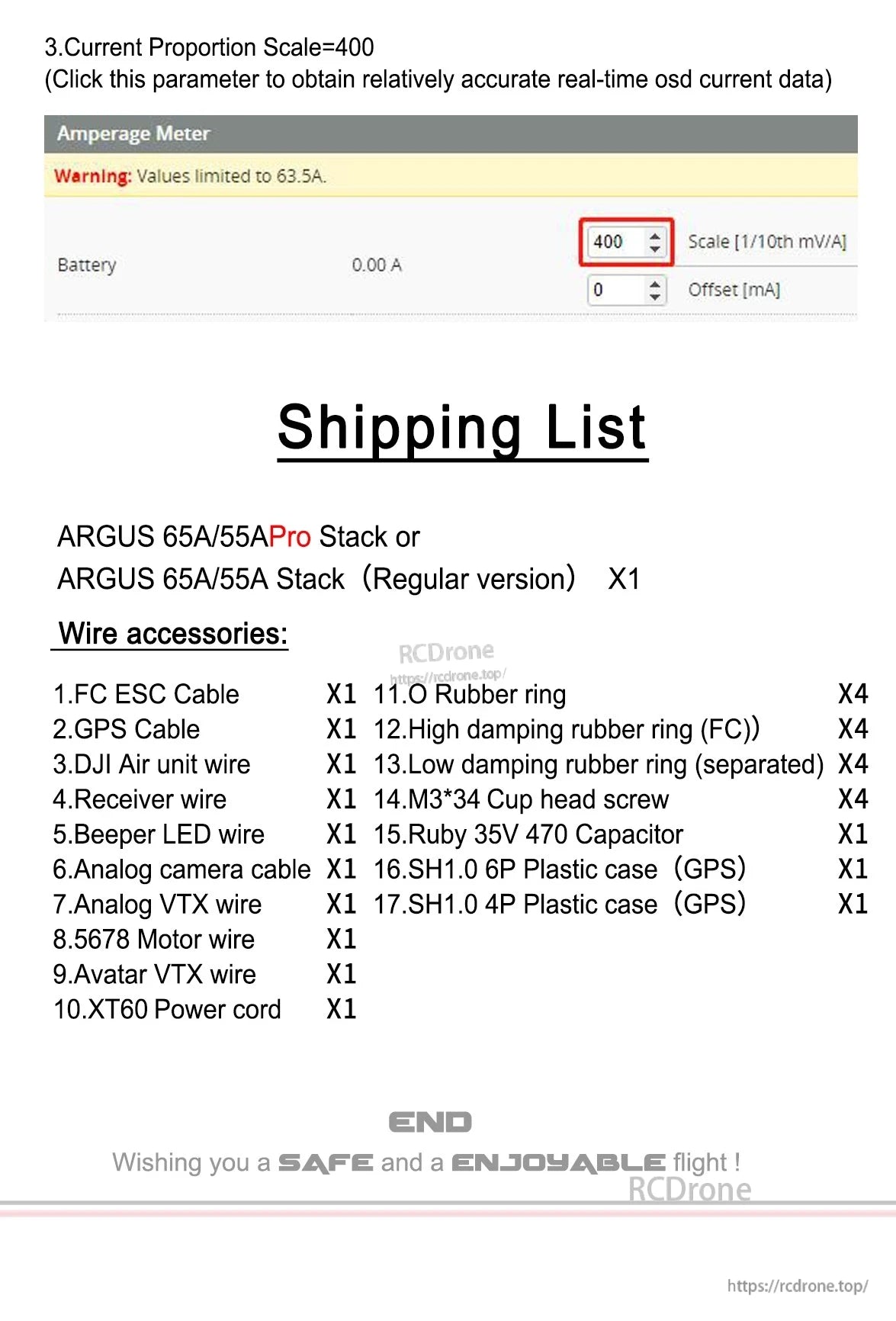

La liste des colis détaille les faisceaux de câblage inclus (FC-ESC, GPS, unité Air DJI, récepteur, caméra/VTX), des anneaux en caoutchouc, des vis et un condensateur de 35V 470uF, ainsi qu'un réglage d'échelle de courant de 400 pour la calibration OSD.
