Contrôleur de vol AXISFLYING H743 PRO - STM32H743 480MHz, Double ICM-42688, DPS368, 4-8S, 30,5mm

Aperçu

AXISFLYING H743 PRO est un contrôleur de vol construit autour du contrôleur principal STM32H743 (jusqu'à 480MHz) et conçu pour un câblage plug-and-play avec des systèmes FPV numériques et analogiques pris en charge. Il intègre un baromètre DPS368 et des gyroscopes ICM-42688 doubles, prend en charge Blackbox (mémoire Flash de 16M) et fournit des sorties BEC 5V/12V pour les périphériques courants à bord.

Caractéristiques clés

• Contrôle principal : STM32H743 (vitesse d'horloge jusqu'à 480MHz)
• Gyroscope double : ICM-42688 (synchronisation d'horloge externe notée)
• Baromètre : DPS368
• Sortie BEC double : 12V/2A et 5V/2.5A
• 7 ports UART
• Support Blackbox (Mémoire Flash 16M)
• Support OSD
• Support GPS
• LED & support buzzer
• Ultra-léger : 9g
• Câblage plug and play (aucune soudure requise pour les connexions de harnais prises en charge)

Spécifications

Ports & Câblage (étiquettes)

• Étiquettes du faisceau d'alimentation/ESC : VCC (+), GND (G), CURR (C), TELE (R5), ESC M1-M8 (M1/M2/M3/M4/M5/M6/M7/M8).
• Étiquettes du faisceau du système HD : SBUS (R2), GND (G), TX (R1), RX (T1), GND (G), DCIN (12V).
• Étiquettes du faisceau récepteur/5V : RX (T2), TX (R2), GND (G), 5V (5V).
• Étiquettes de pad de carte (comme marqué) : BAT, G, CURR, R5, M1-M8, 5V, R4, T4, S4, S3, S2, S1, R3, T3, G, C1, C2, SCL, SDA, LED, BZ, R7, T7, T1, VTX, 12V.
• Exemples de systèmes pris en charge montrés : Unité Air DJI O4, Avatar HD, Vista/Link ; VTX analogique (pads étiquetés Vidéo / DATA / GND / DCIN) ; récepteurs montrés avec des exemples de câblage CRSF et SBUS.

Remarque : SCL et SDA n'ont pas besoin d'être connectés si vous utilisez un GPS sans magnétomètre. Confirmez la définition de l'interface et assurez-vous qu'elle est correcte avant de souder.

Pour de l'aide au câblage ou un support après-vente, contactez support@rcdrone.top or visitez https://rcdrone.top/.

Ce qui est inclus

• Contrôleur de vol AXISFLYING H743 PRO
• Manuel du contrôleur de vol AXISFLYING H743 PRO
• Colonne d'amortissement en silicone M3 *4
• Vis à tête cylindrique à empreinte hexagonale *4
• Fil en silicone 10P
• Fil en silicone 8P
• Fil en silicone 4P *2
• Câble personnalisé GPS
• Boîte d'emballage

Applications

• Assemblages multirotors supportant jusqu'à 8 moteurs (M1-M8)
• Assemblages FPV utilisant des systèmes numériques pris en charge (Unité Air DJI O4 / Avatar HD / Vista/Link) ou câblage VTX analogique
• Assemblages avec GPS (support GPS ; SCL/SDA optionnel selon l'utilisation du magnétomètre)

Détails

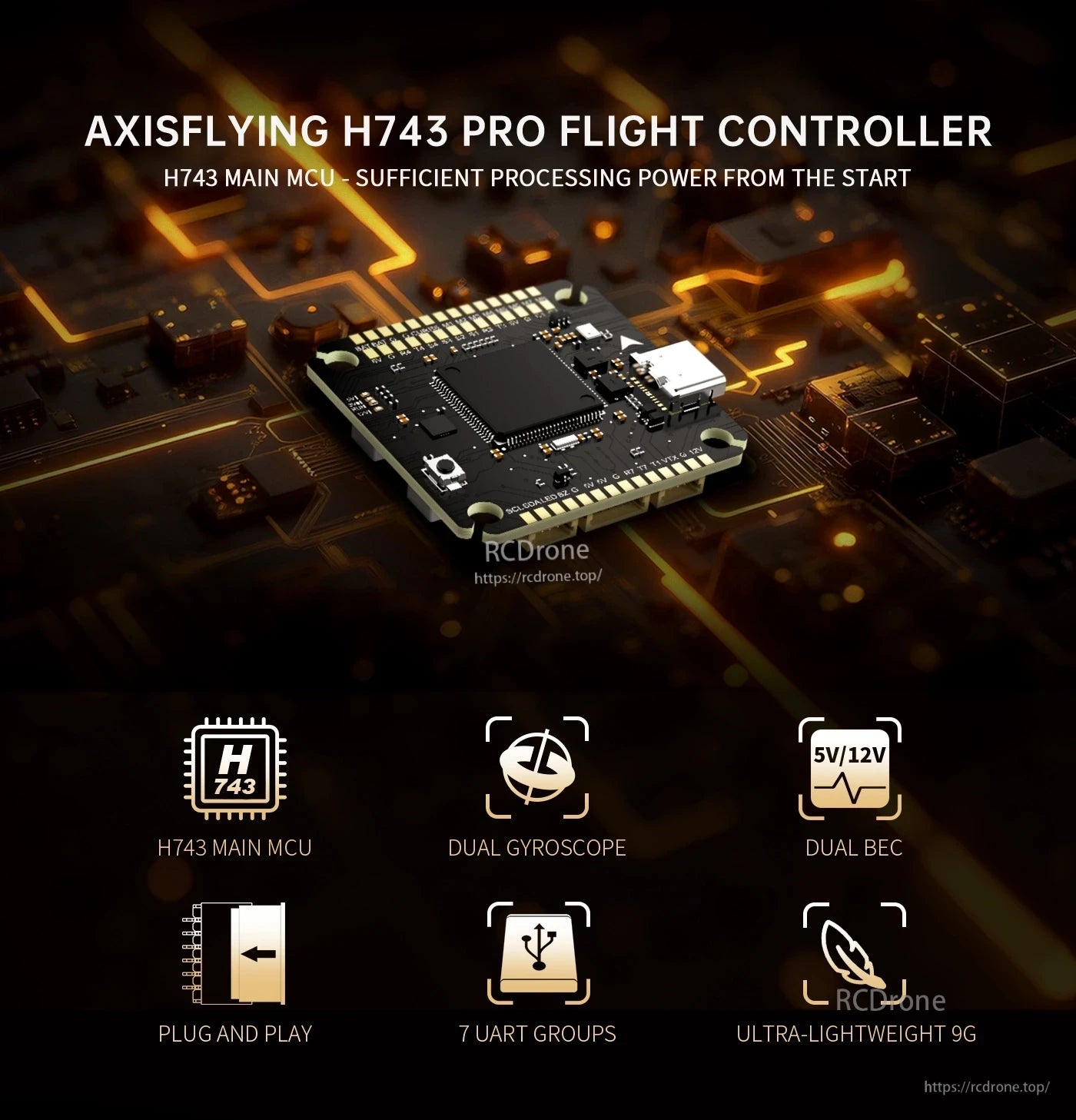

Le contrôleur de vol AXISFLYING H743 PRO dispose d'un MCU principal H743, d'un double gyroscope, d'un BEC double 5V/12V et de 7 groupes UART sur une carte de 9 g.

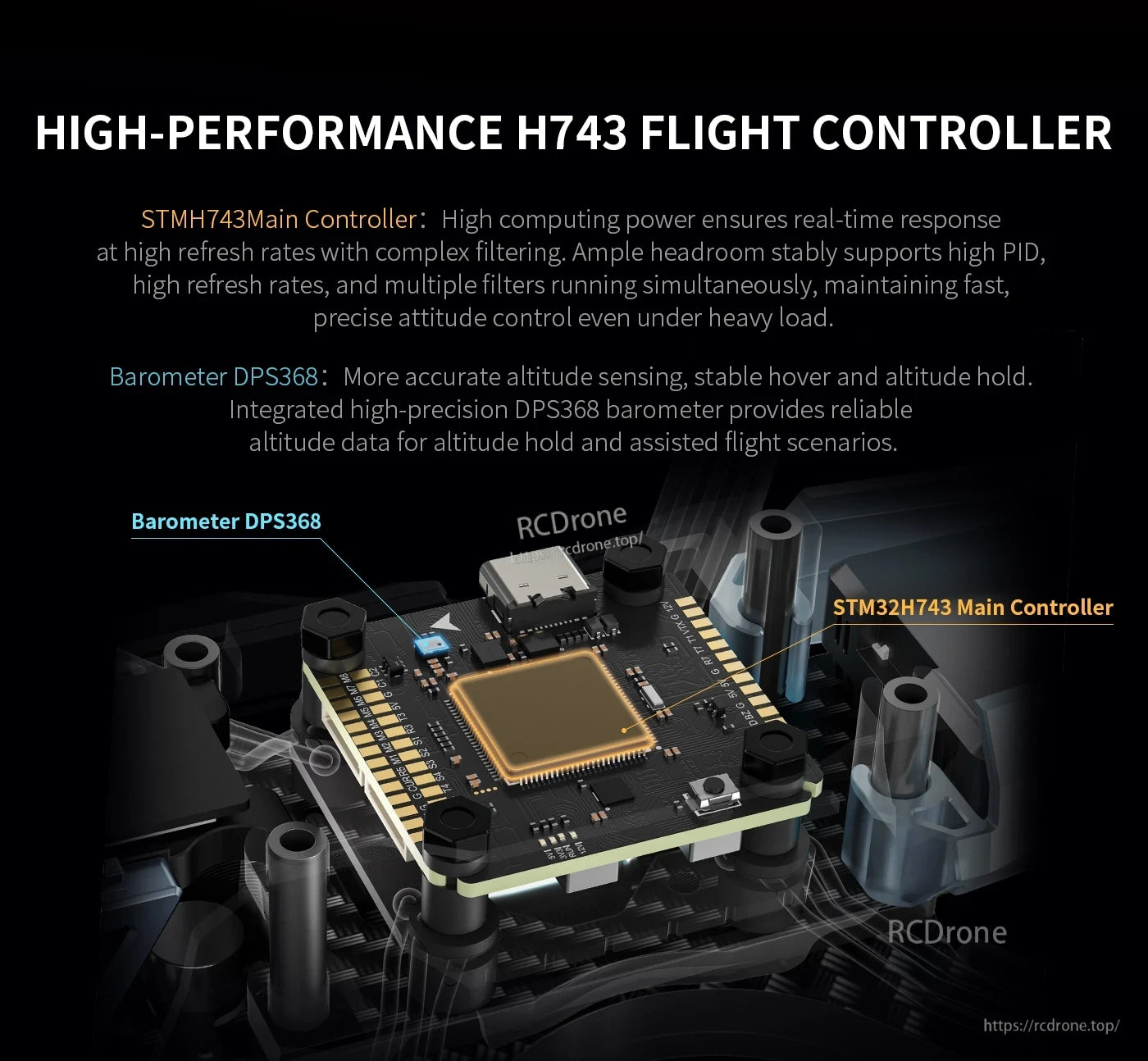

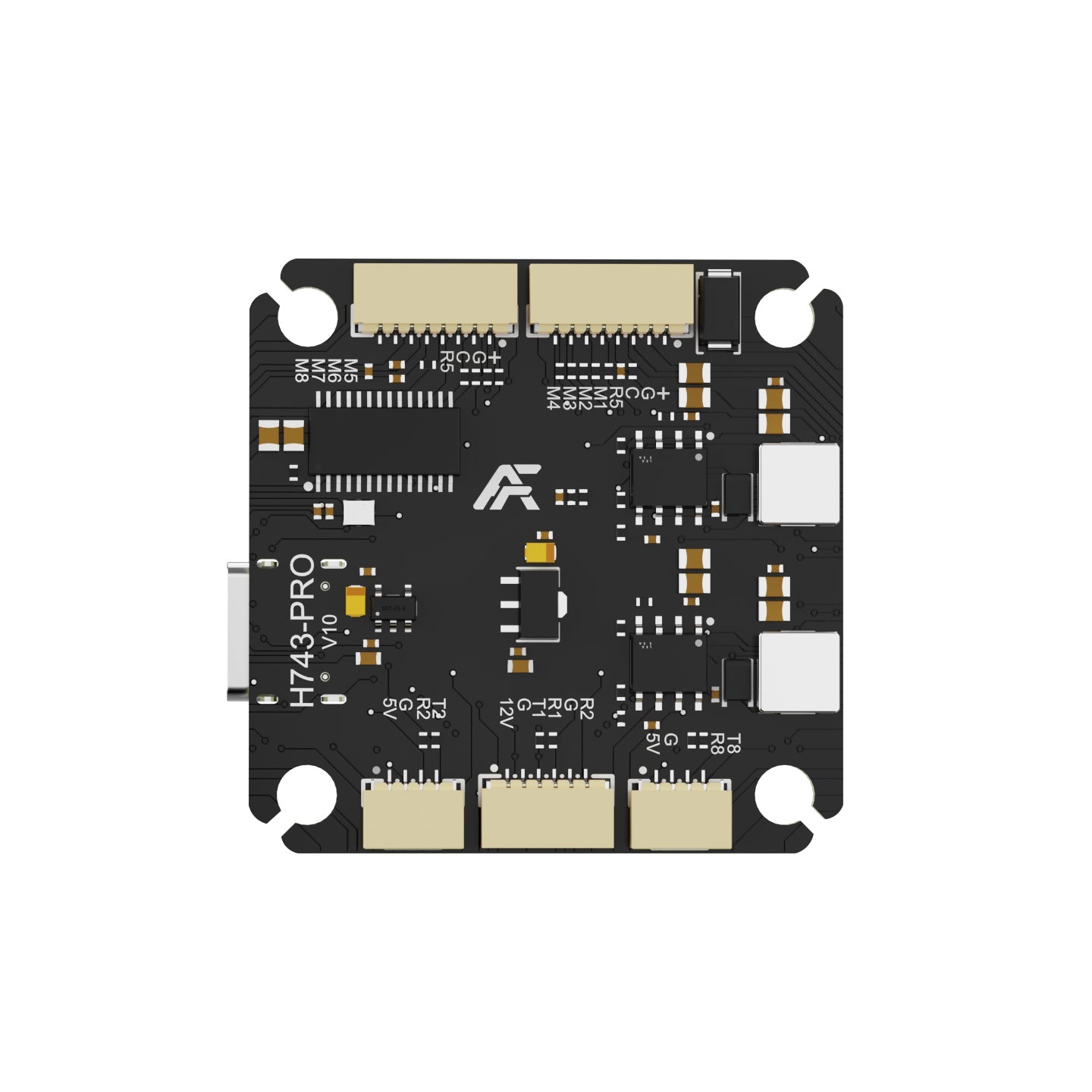

Le contrôleur de vol AXISFLYING H743 PRO utilise un contrôleur principal STM32H743 et un baromètre DPS368 intégré pour la détection d'altitude.

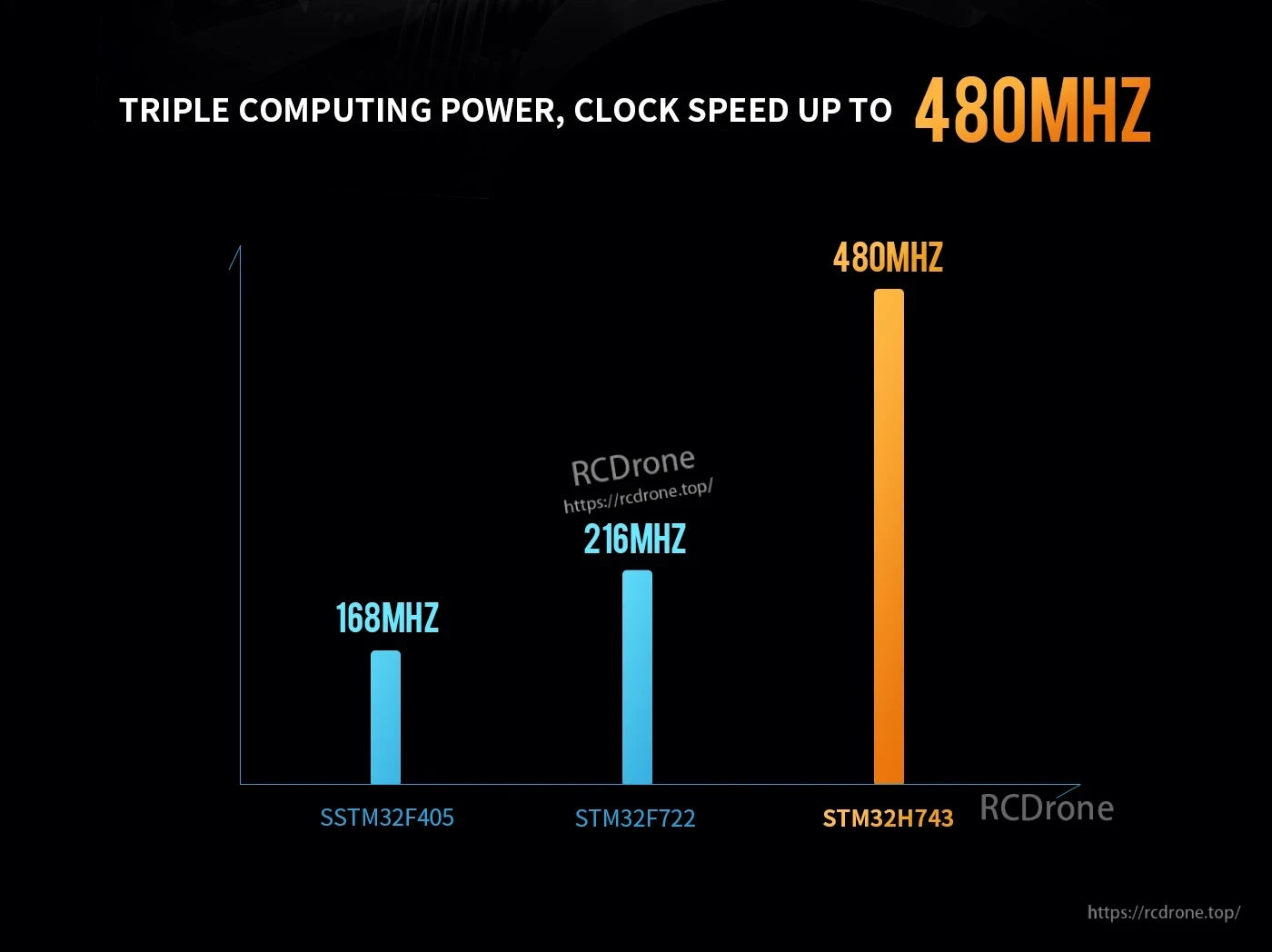

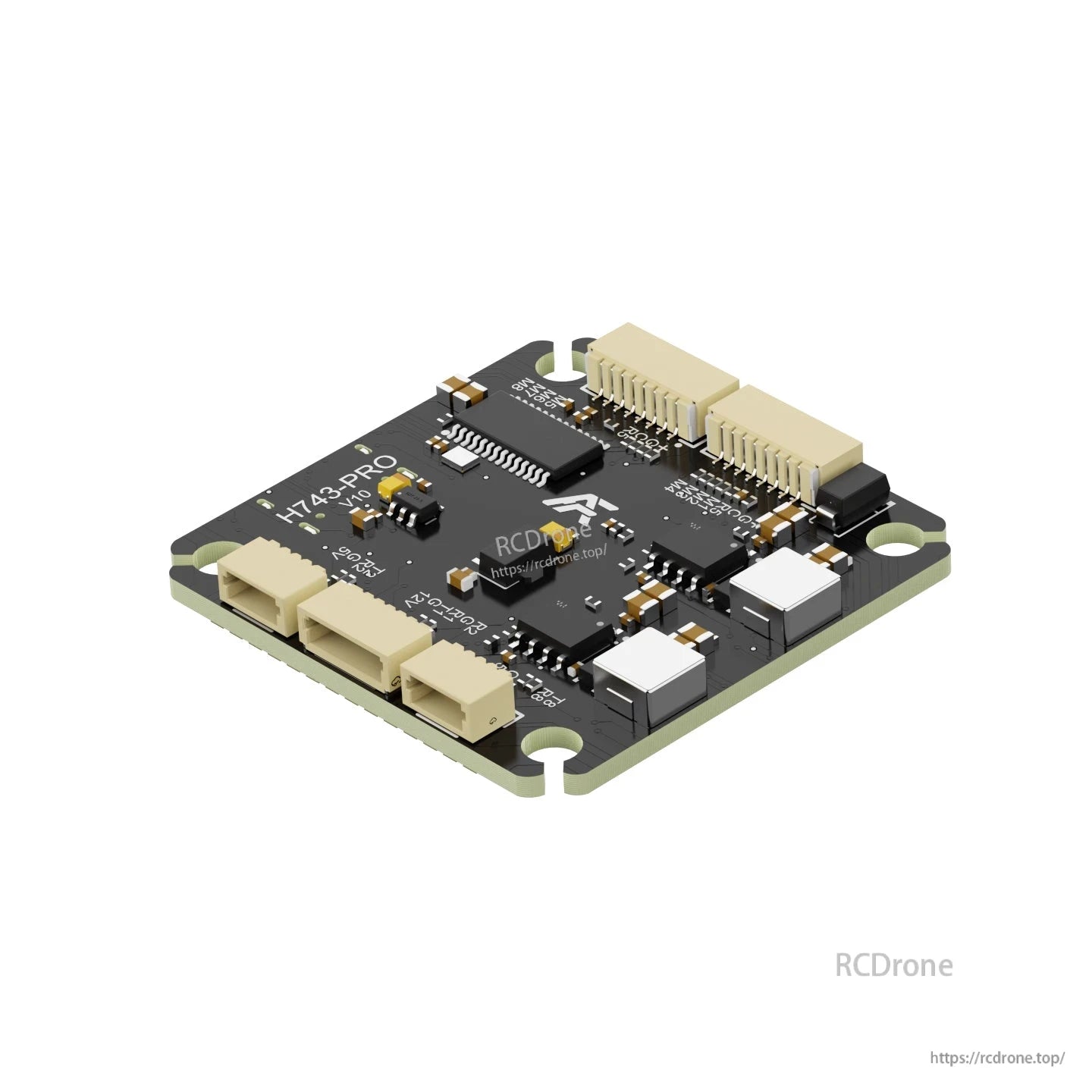

Le contrôleur de vol AXISFLYING H743 PRO utilise un processeur STM32H743 évalué jusqu'à 480 MHz.

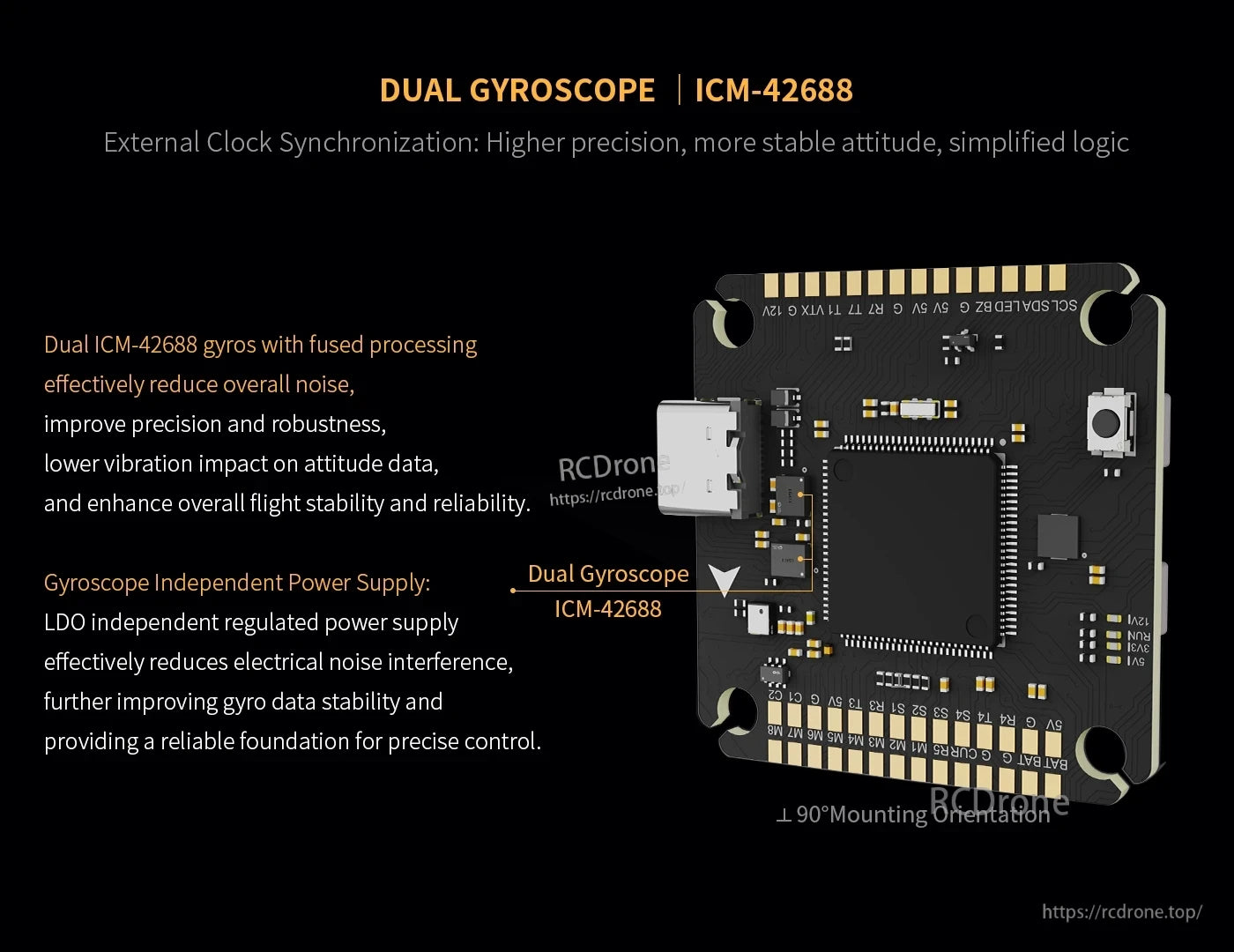

Le contrôleur de vol AXISFLYING H743 PRO utilise une disposition de gyroscope ICM-42688 double et des pads clairement étiquetés pour un câblage plus propre.

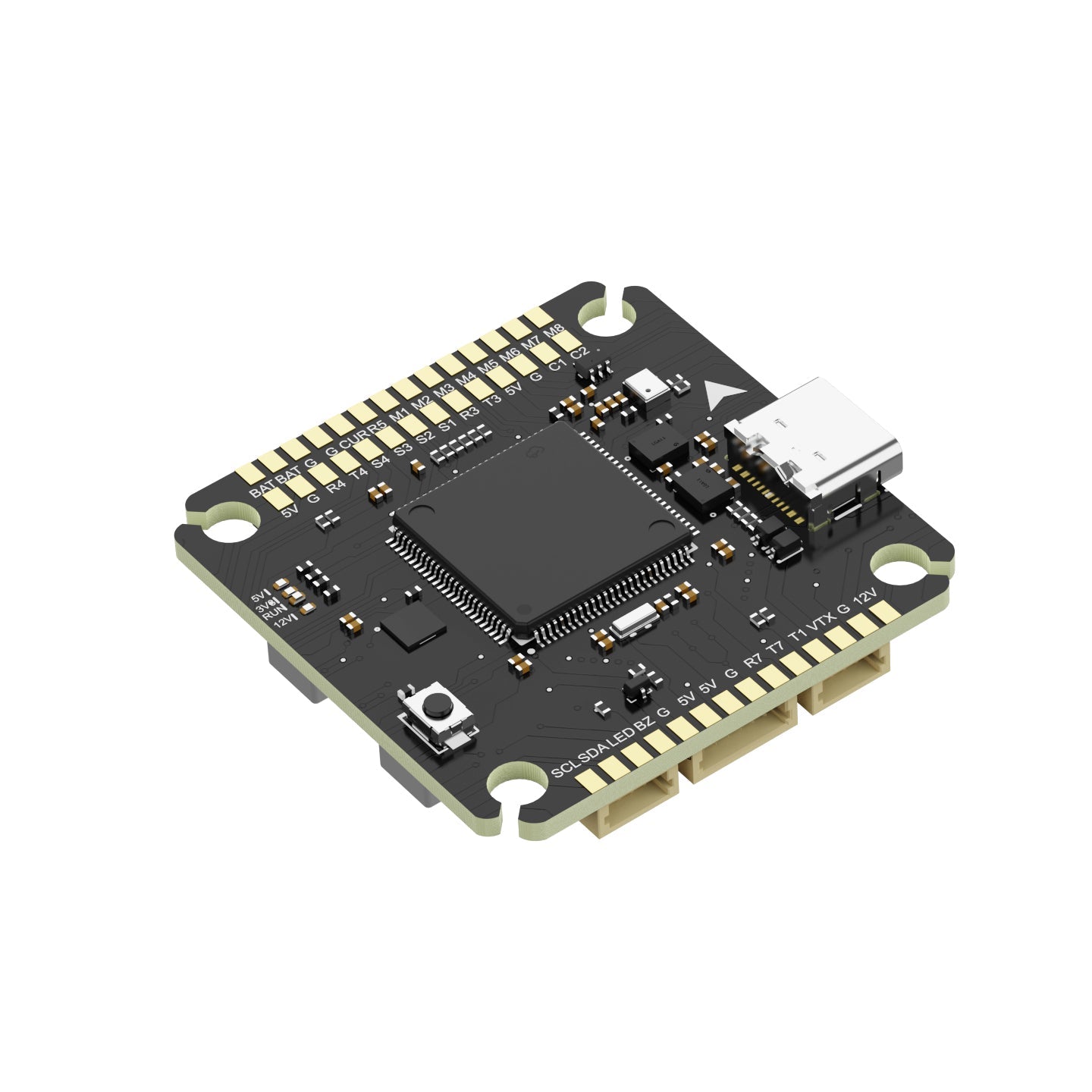

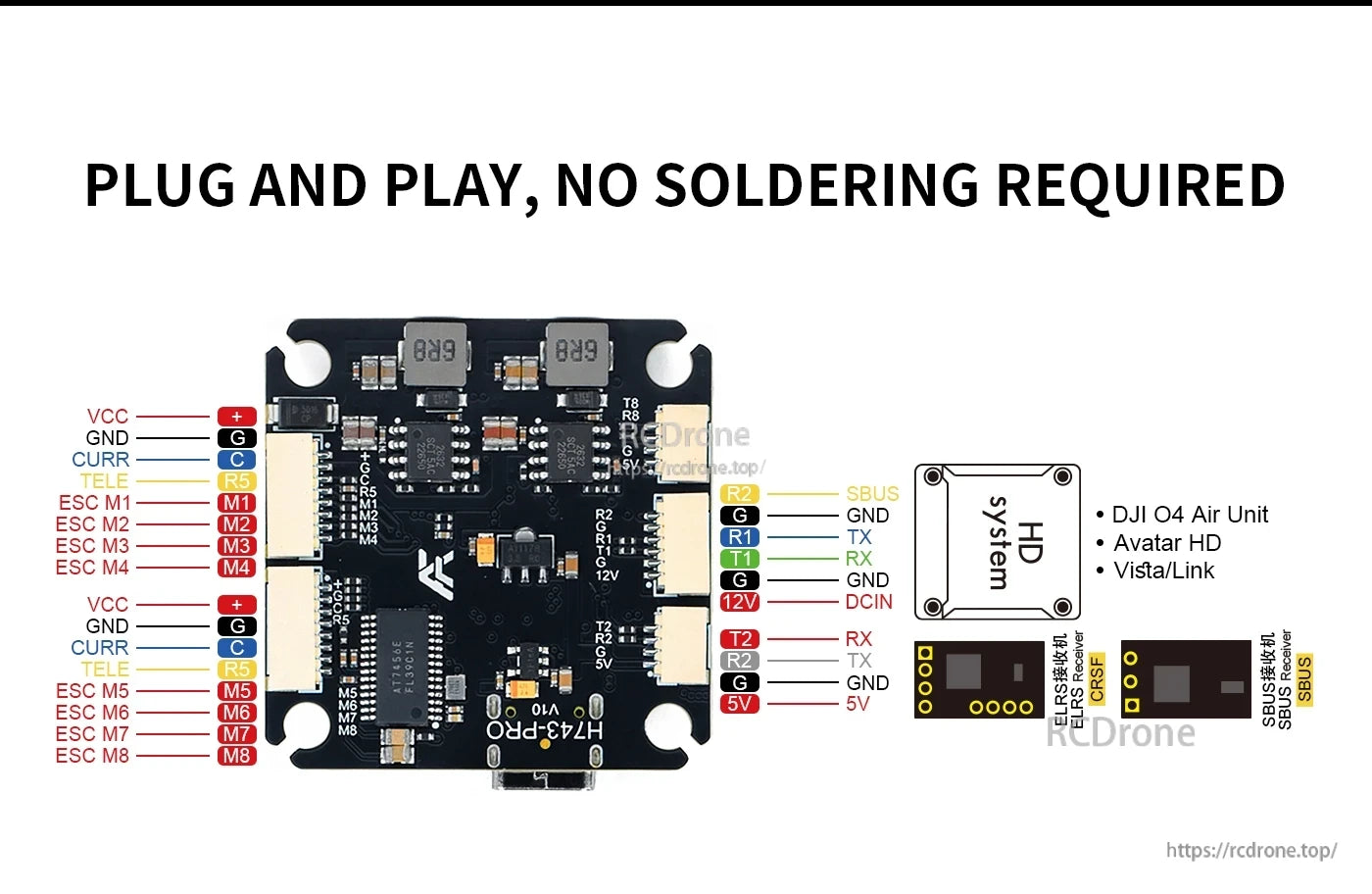

AXISFLYING H743 PRO utilise des connecteurs plug-and-play avec des pads clairement étiquetés pour les moteurs ESC, SBUS et le câblage RX/TX série.

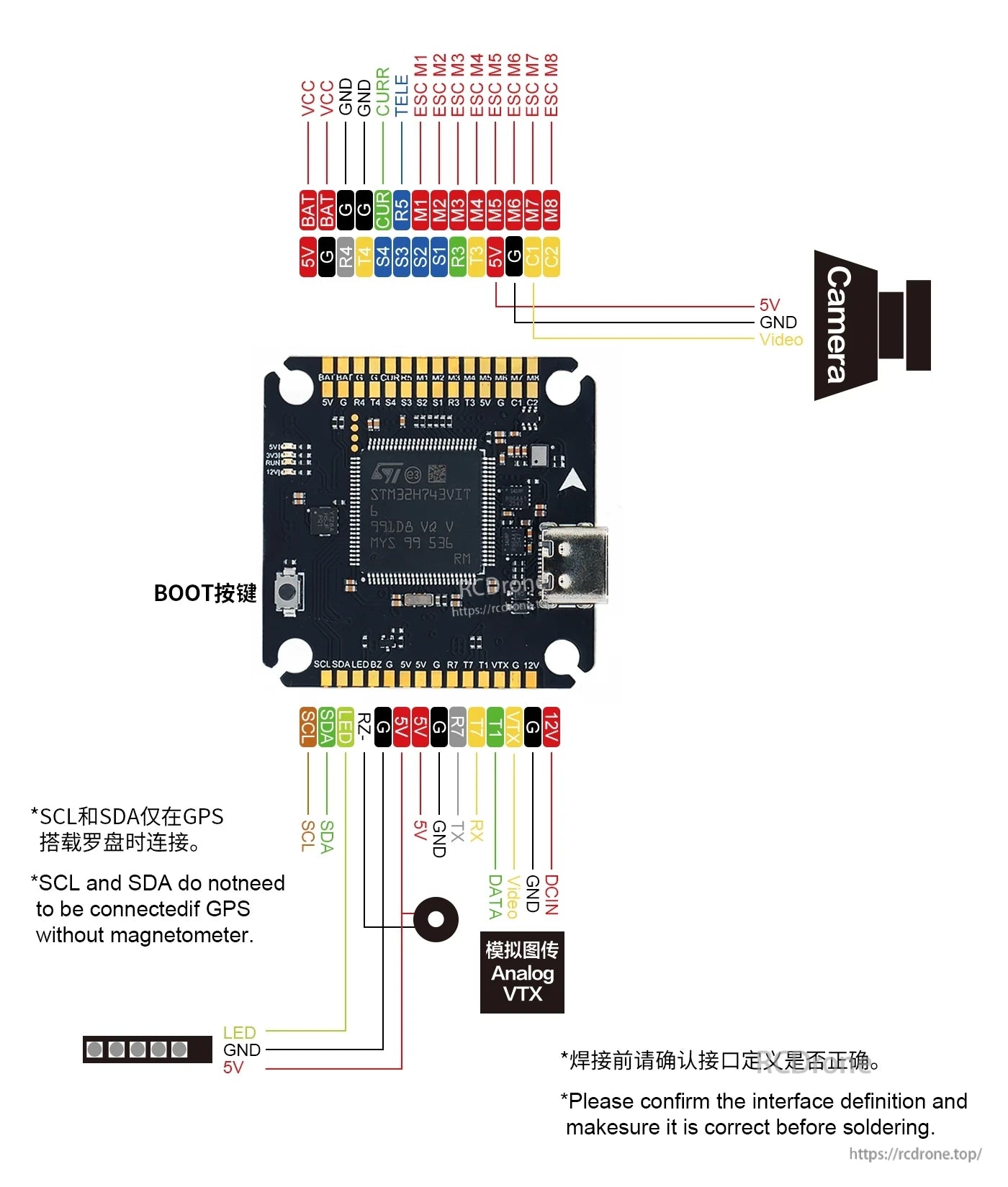

Le schéma de broches du contrôleur de vol AXISFLYING H743 PRO étiquette 5V/GND, les sorties moteur M1–M8, et les points de câblage pour la caméra, le VTX analogique et les LED.

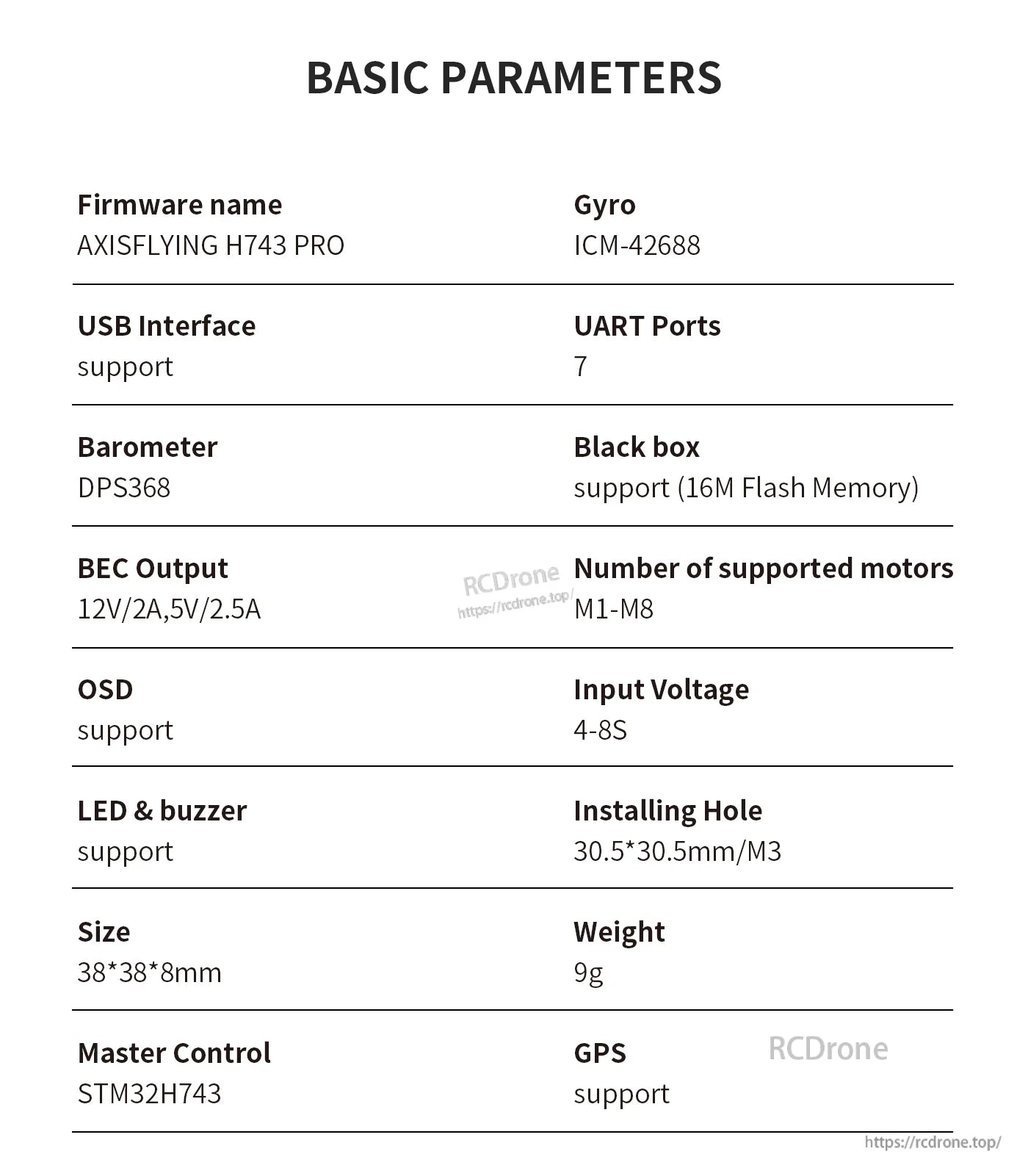

AXISFLYING H743 PRO prend en charge un gyroscope ICM-42688, 7 ports UART, une entrée de 4 à 8S, et un montage de 30,5×30,5 mm/M3.

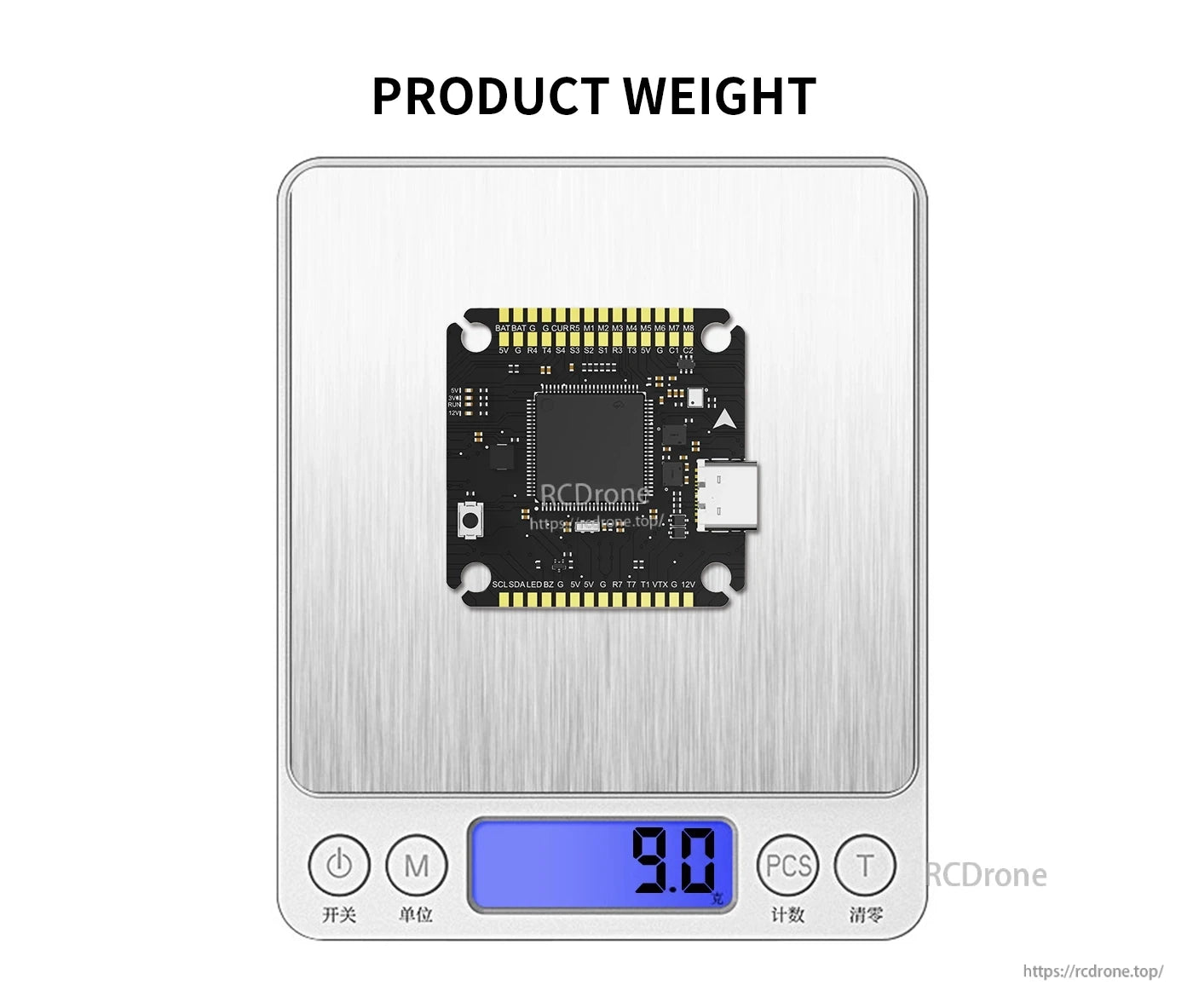

Le contrôleur de vol AXISFLYING H743 PRO pèse 9,0 g pour une construction légère.

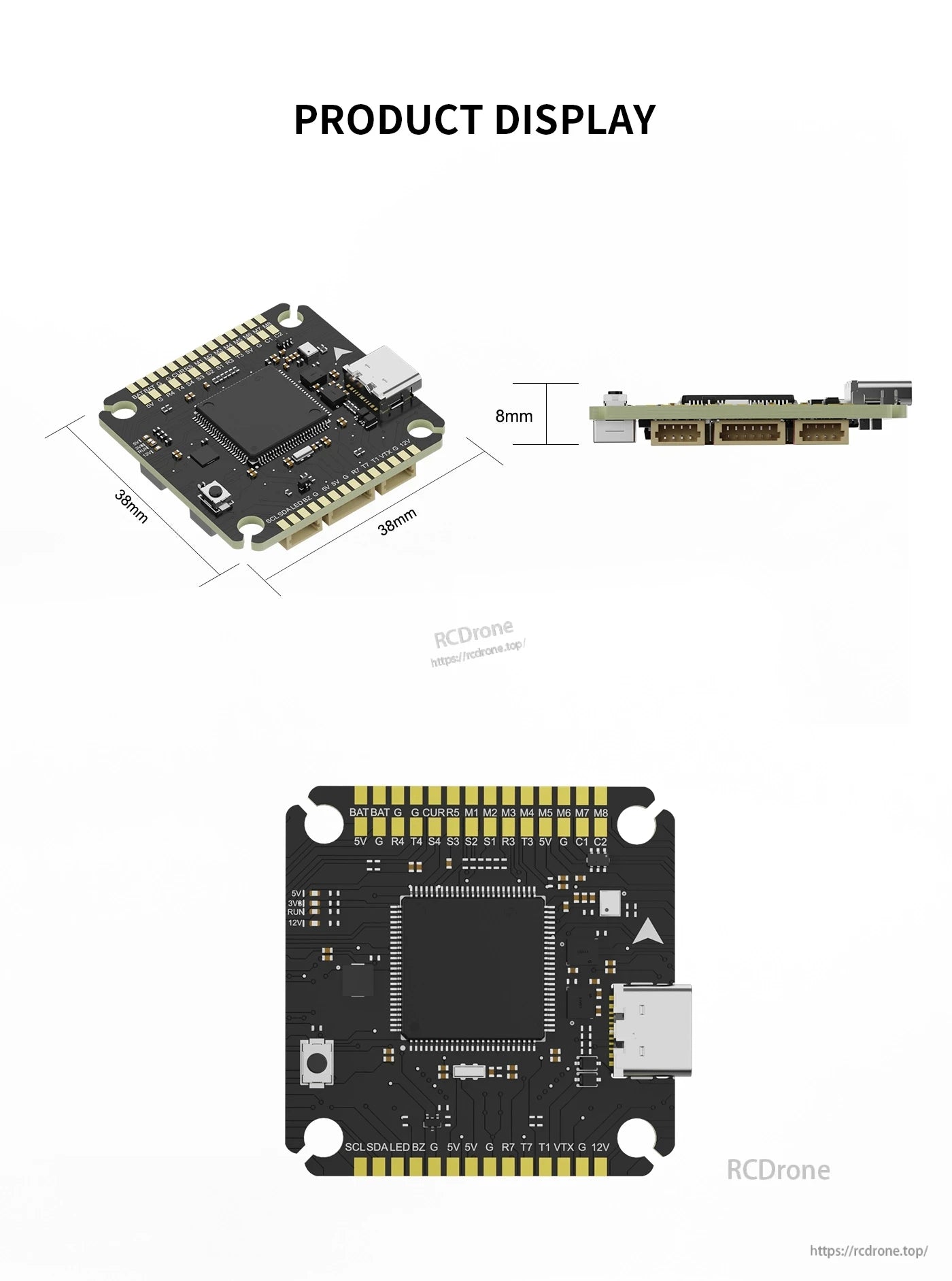

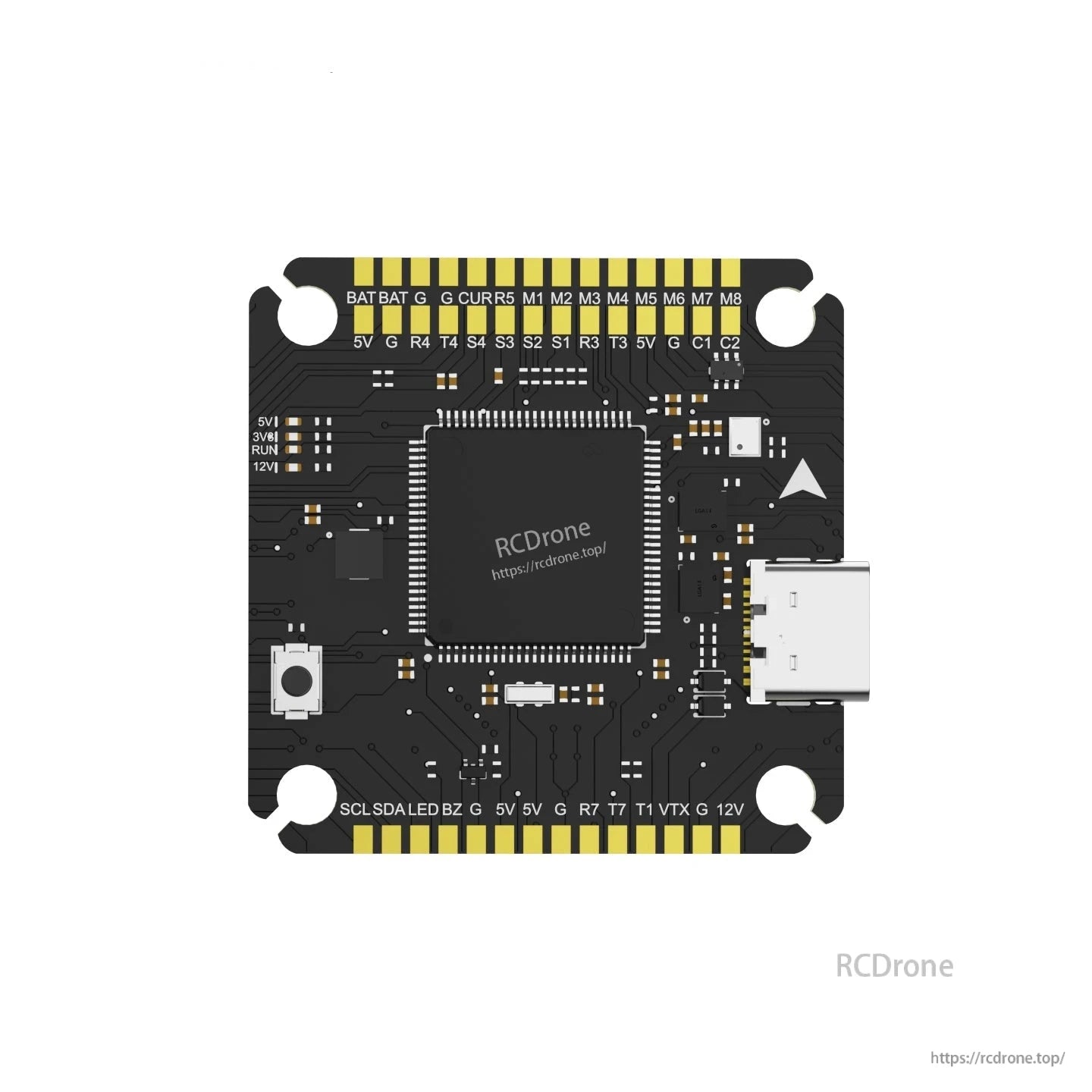

Le contrôleur de vol AXISFLYING H743 PRO utilise une carte de 38×38 mm avec un profil bas de 8 mm, un port USB-C et des pads de soudure clairement étiquetés pour un câblage propre.

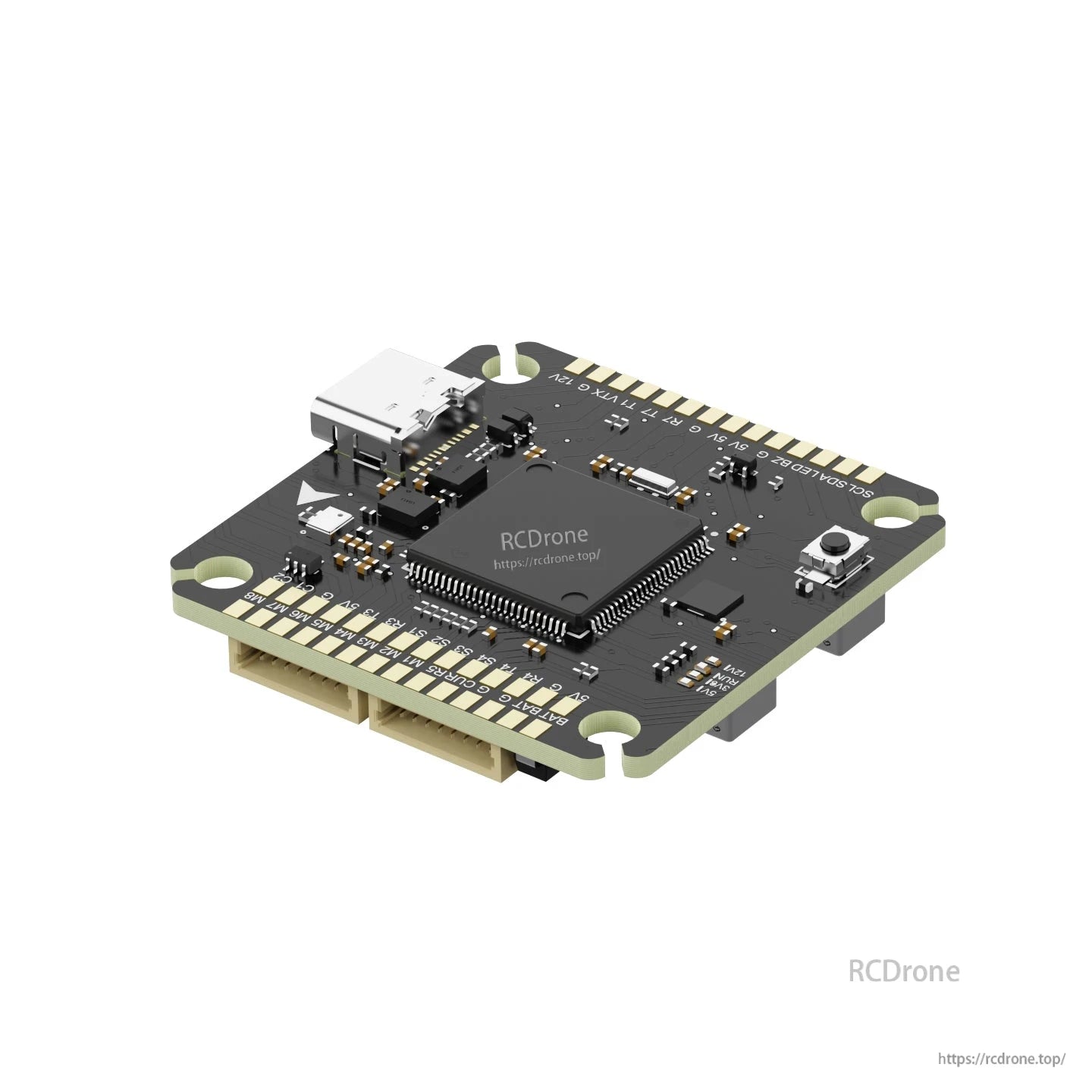

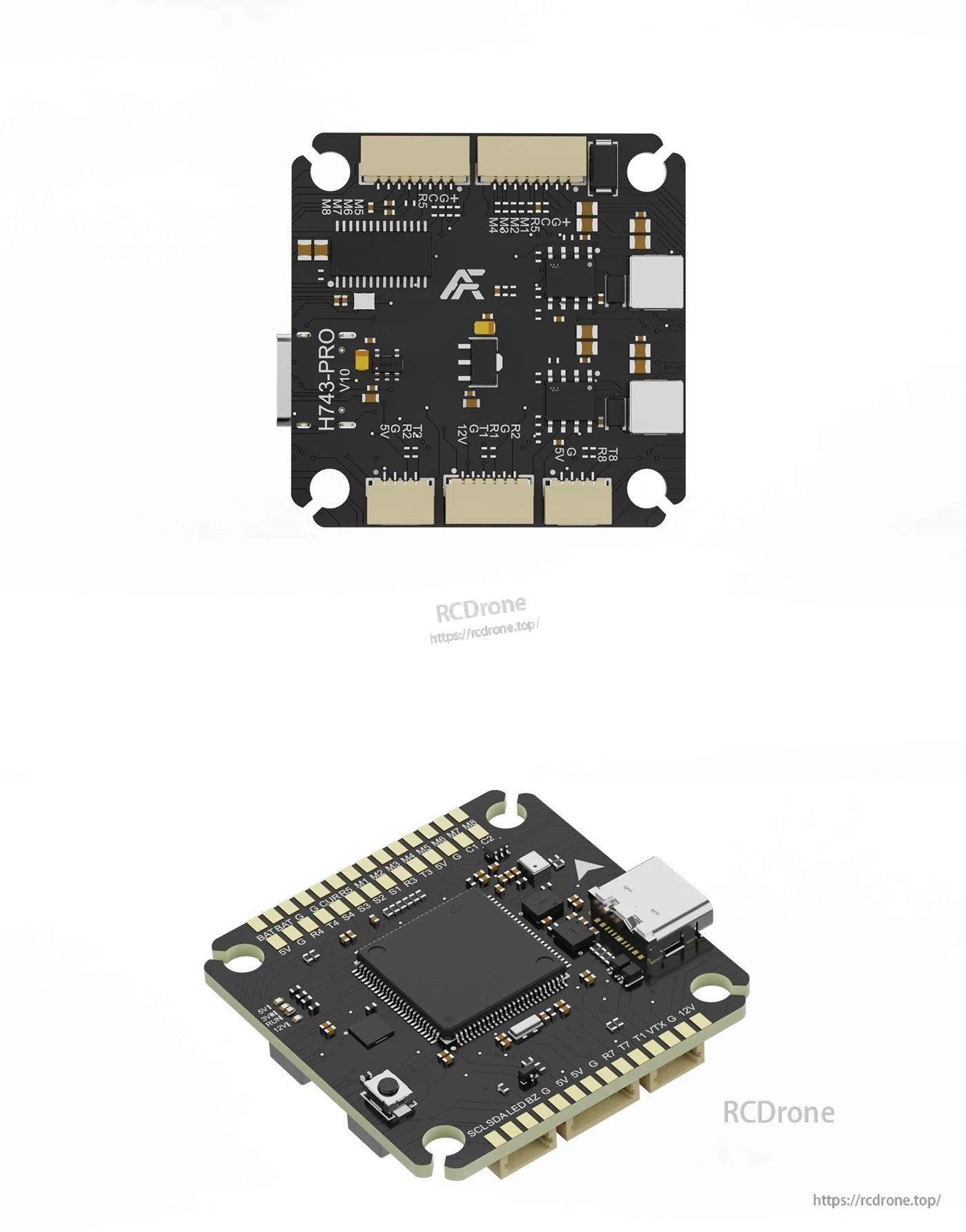

Le contrôleur de vol AXISFLYING H743 Pro utilise une disposition compacte avec un accès USB-C et plusieurs connecteurs à brancher pour un câblage propre.

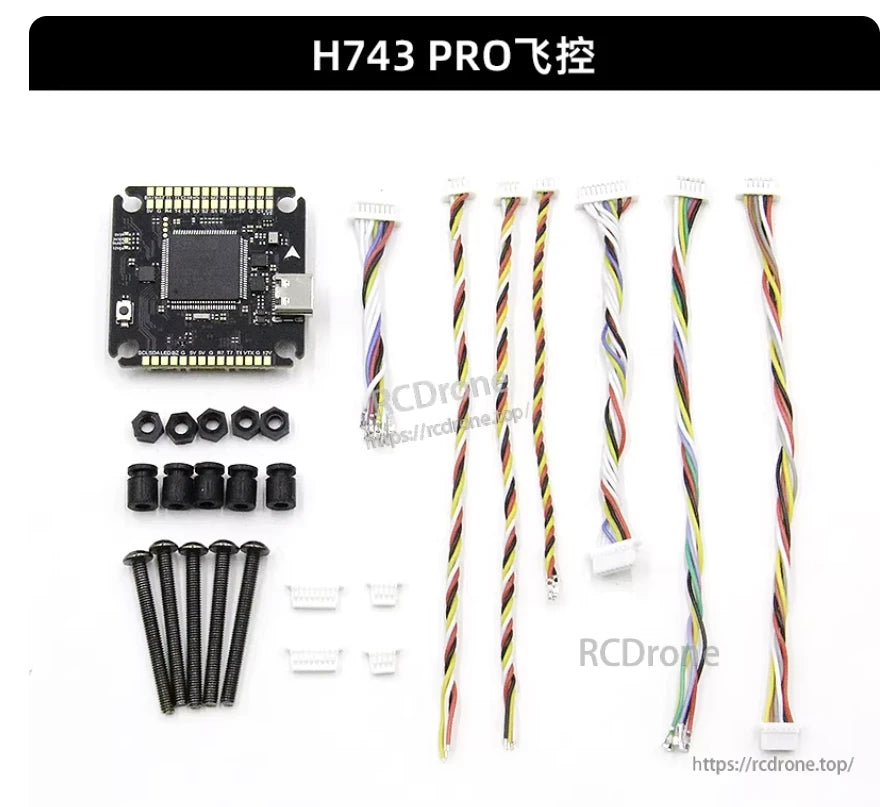

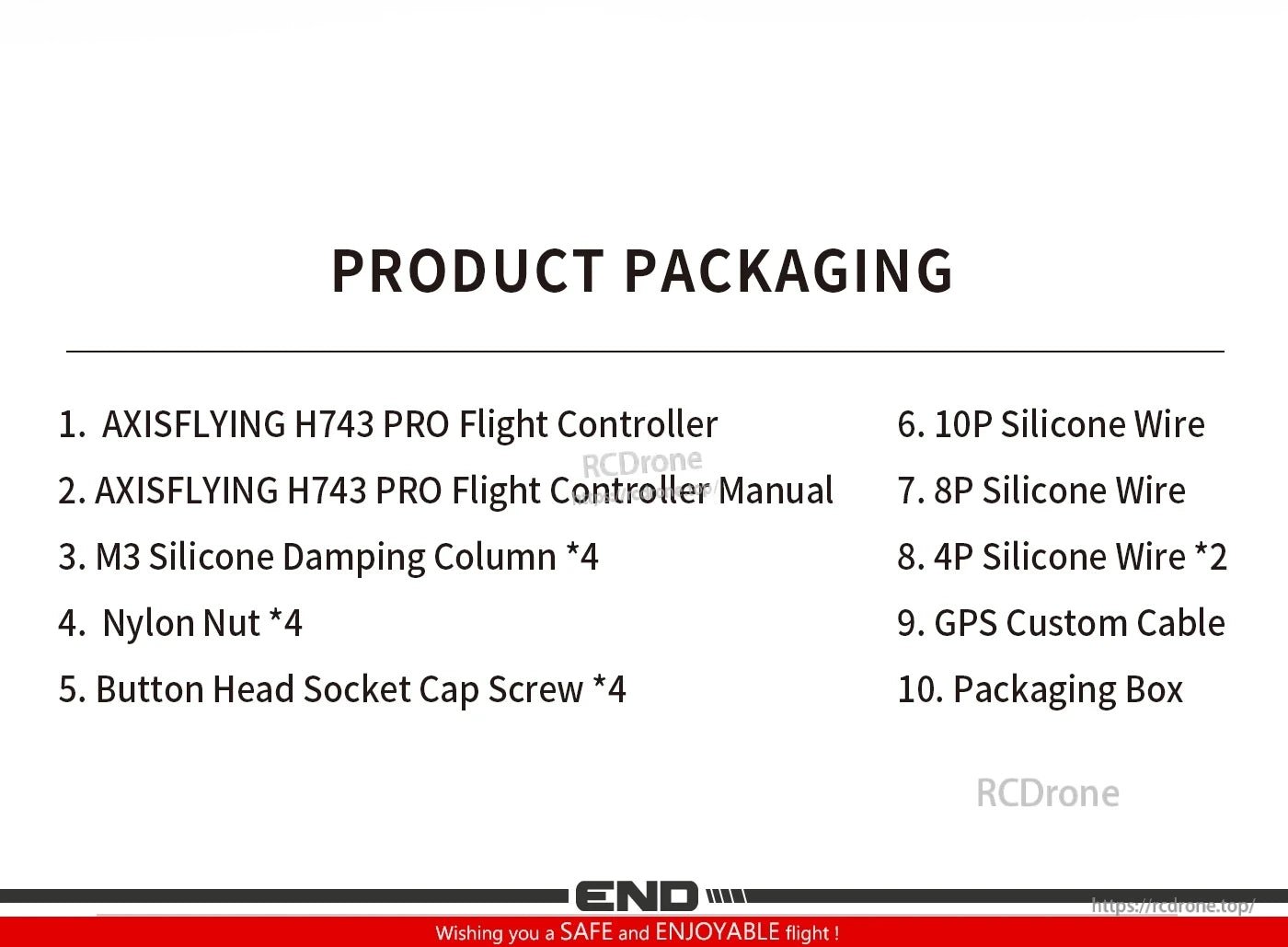

Le paquet du contrôleur de vol AXISFLYING H743 PRO comprend le contrôleur, le manuel, des colonnes d'amortissement en silicone, des écrous, des vis, des fils en silicone et un câble GPS personnalisé.
