Axisflying ARGUS 20A F405 AIO Contrôleur de vol avec ELRS 2.4G intégré, 25,5x25,5mm
Axisflying ARGUS 20A F405 AIO Contrôleur de vol avec ELRS 2.4G intégré, 25,5x25,5mm
Axisflying
Impossible de charger la disponibilité du service de retrait
Aperçu
L'Axisflying ARGUS 20A F405 ELRS est un contrôleur de vol tout-en-un combinant un FC STM32F405, des ESC de 20A et un récepteur ELRS 2.4G intégré pour des constructions légères.
Caractéristiques clés
- Conception tout-en-un légère, sortie stable
- ESC de courant continu de 20A
- 4 ports série UART pour plusieurs périphériques
- Récepteur ELRS intégré pour plus de commodité
- Extrêmement léger : 6,0 g

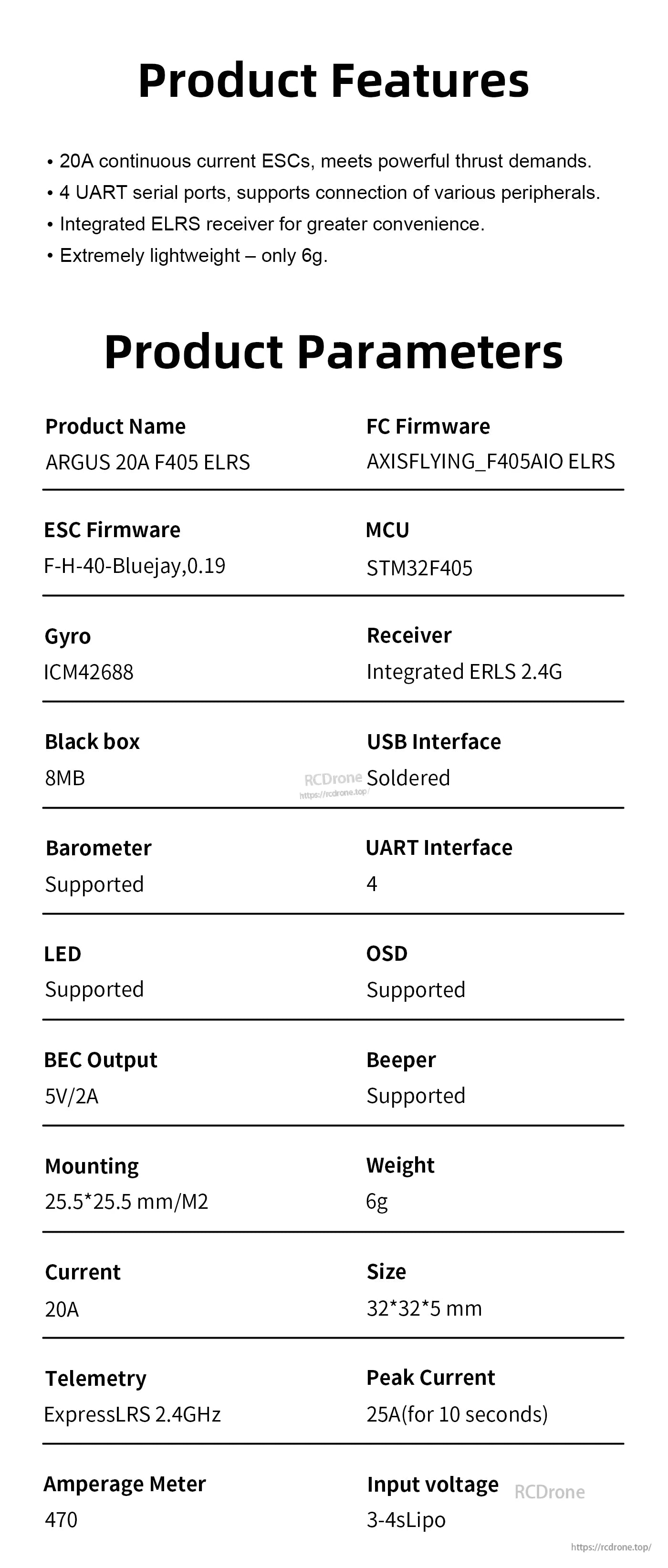

Spécifications
| Nom du produit | ARGUS 20A F405 ELRS |
| MCU | STM32F405 |
| Gyro | ICM42688 |
| Récepteur | ELRS 2.4G intégré (également répertorié comme ERLS 2.4G) |
| Interface USB | Soudé |
| Blackbox | 8 Mo |
| Ports UART | 4 |
| Baromètre | Pris en charge |
| OSD | Pris en charge |
| LED | Pris en charge |
| Buzzer / Beeper | Pris en charge |
| Sortie BEC | 5V/2A |
| Montage | 25,5 x 25,5 mm / M2 |
| Poids | 6,0 g |
| Courant de sortie continu | 20A |
| Courant de pointe | 25A (pendant 10 secondes) |
| Télémetrie | ExpressLRS 2.4GHz |
| Tension d'entrée | 3-4S LiPo |
| Compteur d'ampérage / Échelle de courant | 470 |
| Firmware du contrôleur de vol | AXISFLYING_F405AIO ELRS (également répertorié comme AXISFLYING_F405AIOELRS) |
| Firmware ESC | F-H-40-Bluejay, 0.19 |
| Taille | 32 x 32 x 5 mm |
| Dimensions (également répertoriées) | 36 x 36 mm |
Câblage & Notes de configuration
- Les récepteurs ELRS sont recommandés.
- Lorsque DJI Sky est utilisé, certains récepteurs ELRS peuvent ne pas être reconnus par les contrôleurs de vol ; si cela se produit, déconnectez le câble de signal SBUS du câble Sky du contrôleur de vol.
- Pour réduire le risque de pics de tension transitoires lors de la mise sous tension, l'utilisation du condensateur inclus dans le paquet est fortement recommandée.
- Connectez toujours l'antenne avant de mettre sous tension. Les dommages dus à une mauvaise utilisation ne sont pas couverts par la garantie.
- La connexion VTX numérique HD est notée ; pas de port VTX signifie que le VTX analogique ne peut pas être connecté.
- Confirmez les définitions d'interface et assurez-vous du câblage correct avant de souder.
- Si vous n'utilisez pas le contrôleur DJI FPV, déconnectez le SBUS (R2).
Ce qui est inclus
- Contrôleur de vol AXIS ARGUS F405 AIO ELRS
- Manuel du contrôleur de vol AXIS ARGUS F405 AIO ELRS
- Condensateur électrolytique
- Colonne d'amortissement des vibrations en silicone M2 x4
- Vis à tête hexagonale x4
- Câble d'alimentation (avec connecteur XT30)
- Câble en silicone 6P
- Câble en silicone 4P
- Câble en silicone 3P
- Câble personnalisé GPS
- Type-C SH1.0 Interface
- Câble de connexion série USB
- Boîte
Pour le support de câblage et de configuration, contactez support@rcdrone.top or visitez https://rcdrone.top/.
Détails

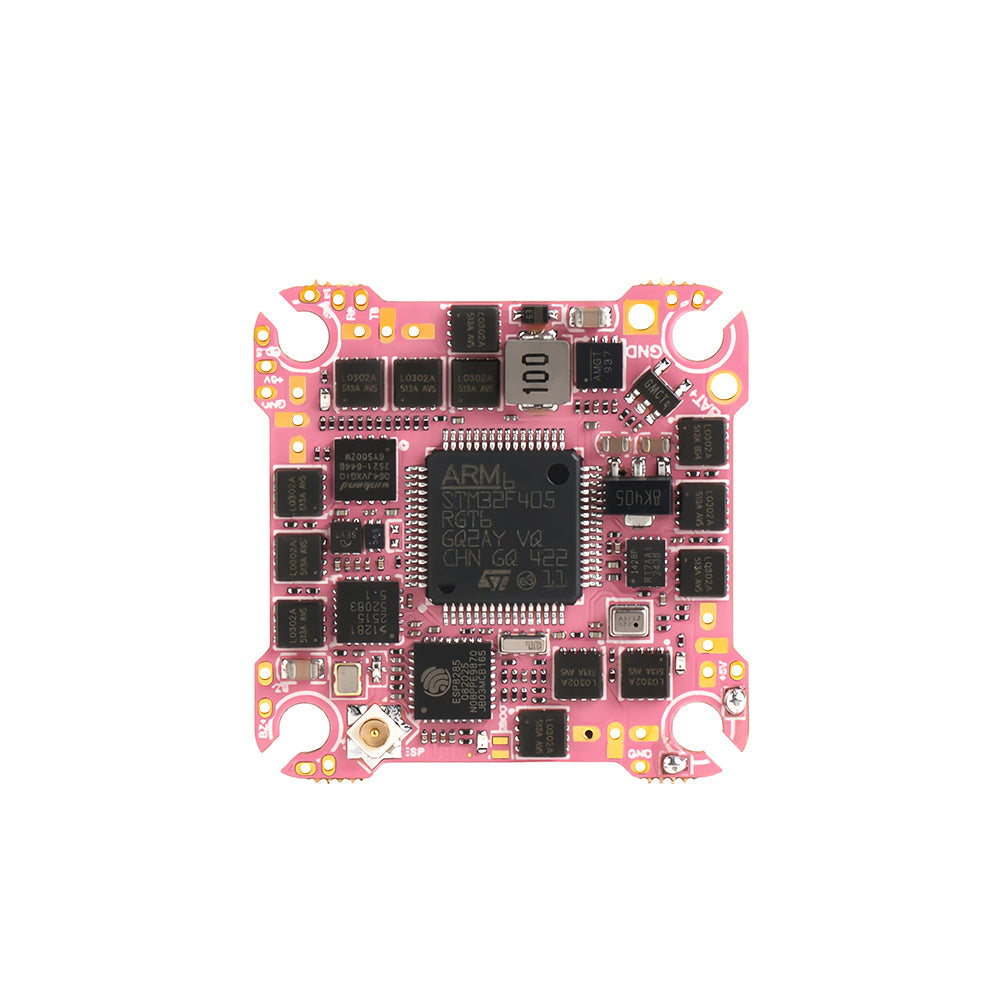

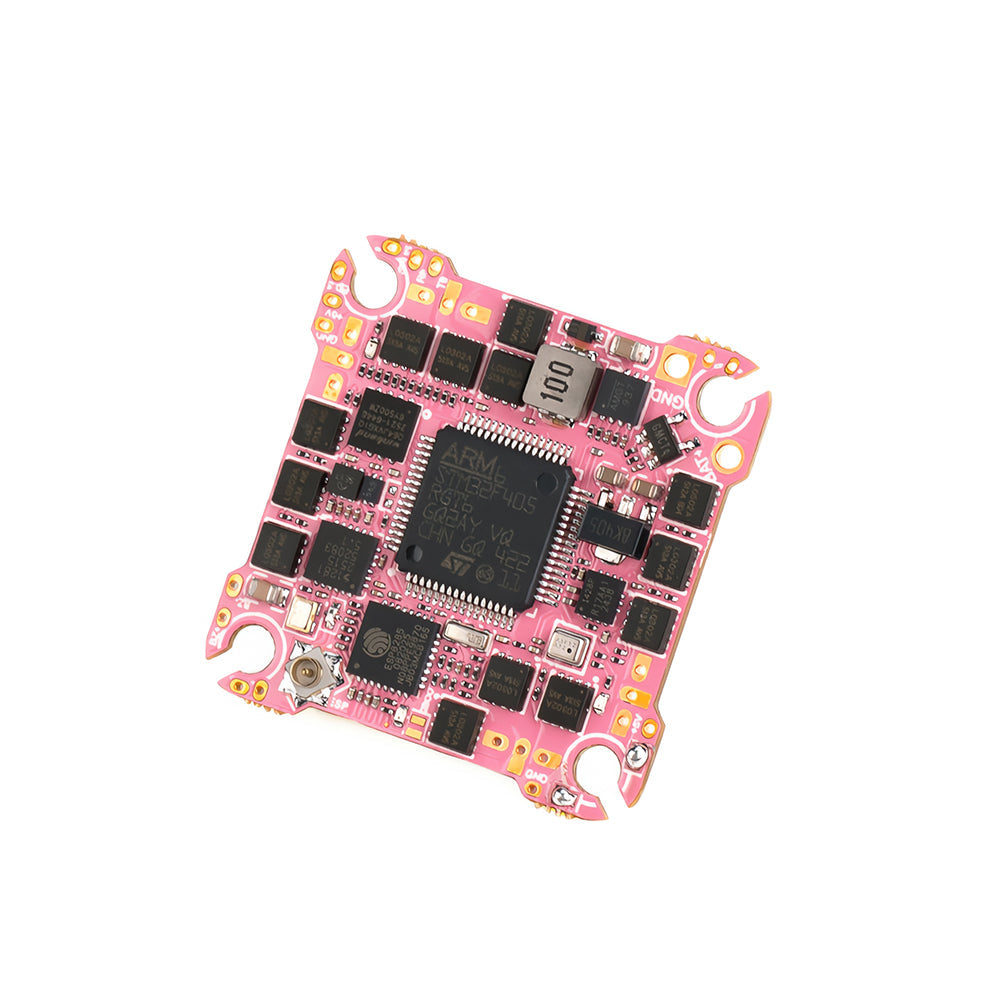

Le contrôleur de vol Axisflying ARGUS 20A F405 AIO utilise un processeur STM32F405 dans une disposition de carte tout-en-un compacte pour un câblage soigné.

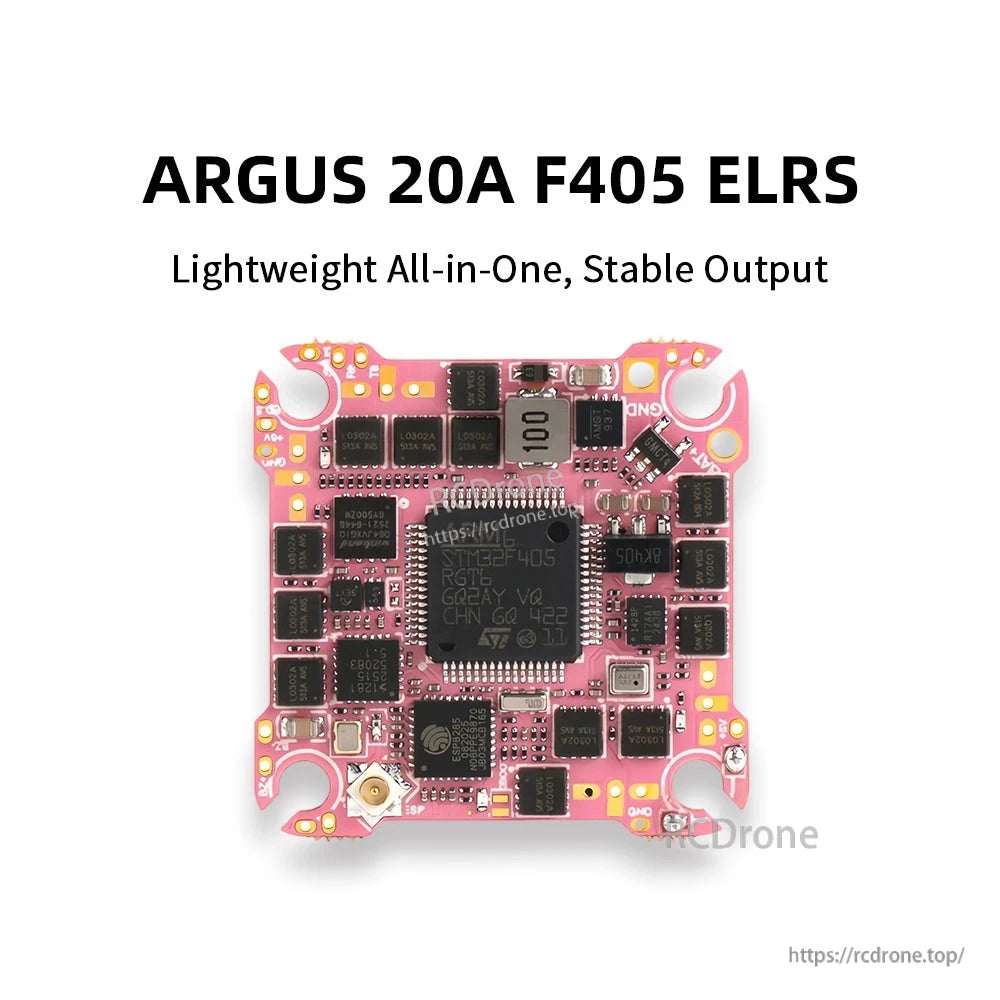

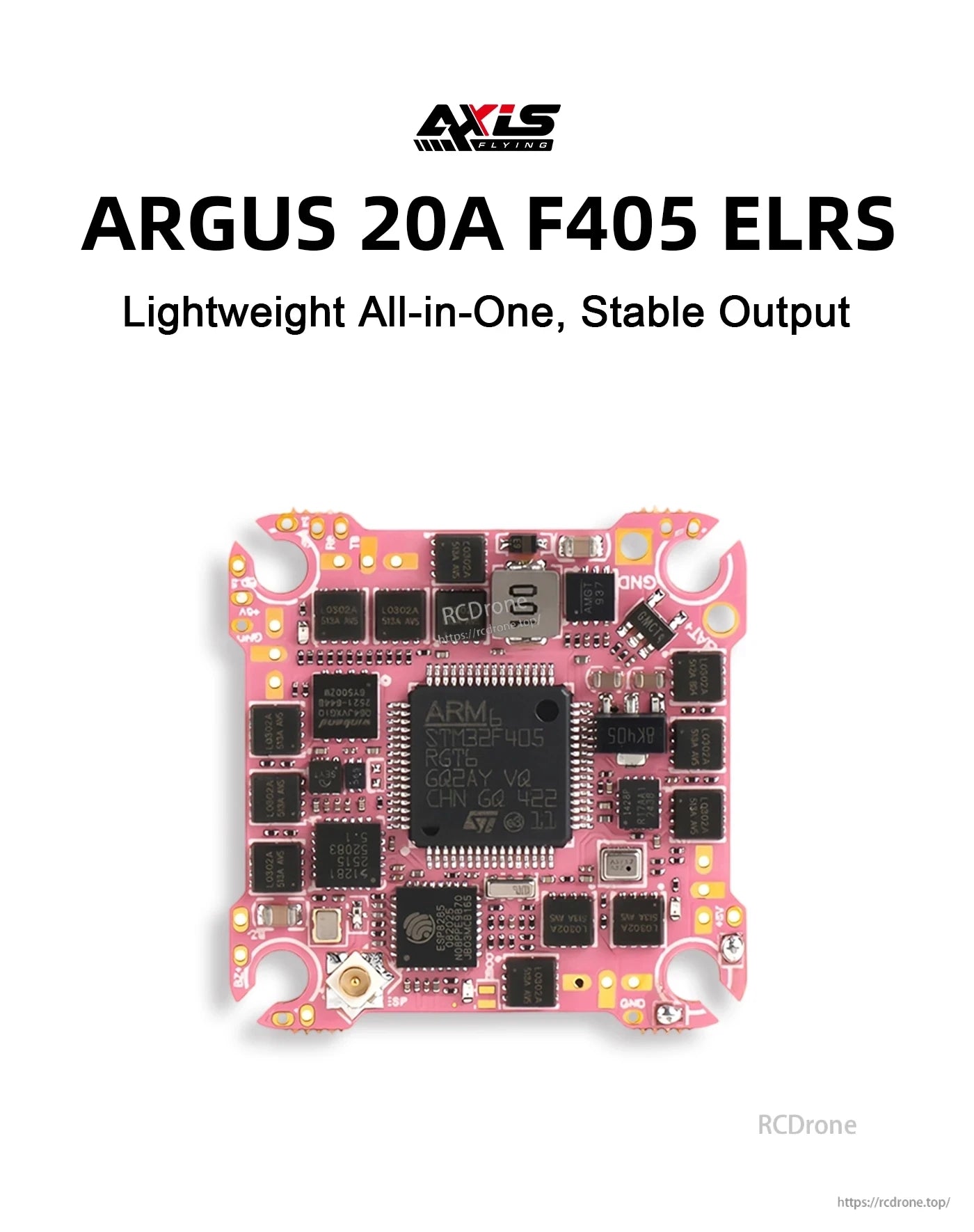

ARGUS 20A F405 ELRS AIO combine des ESC de 20A, un MCU STM32F405 et un récepteur ELRS 2.4G intégré dans une carte de 25,5×25,5mm, 6g, classée pour 3–4S LiPo.

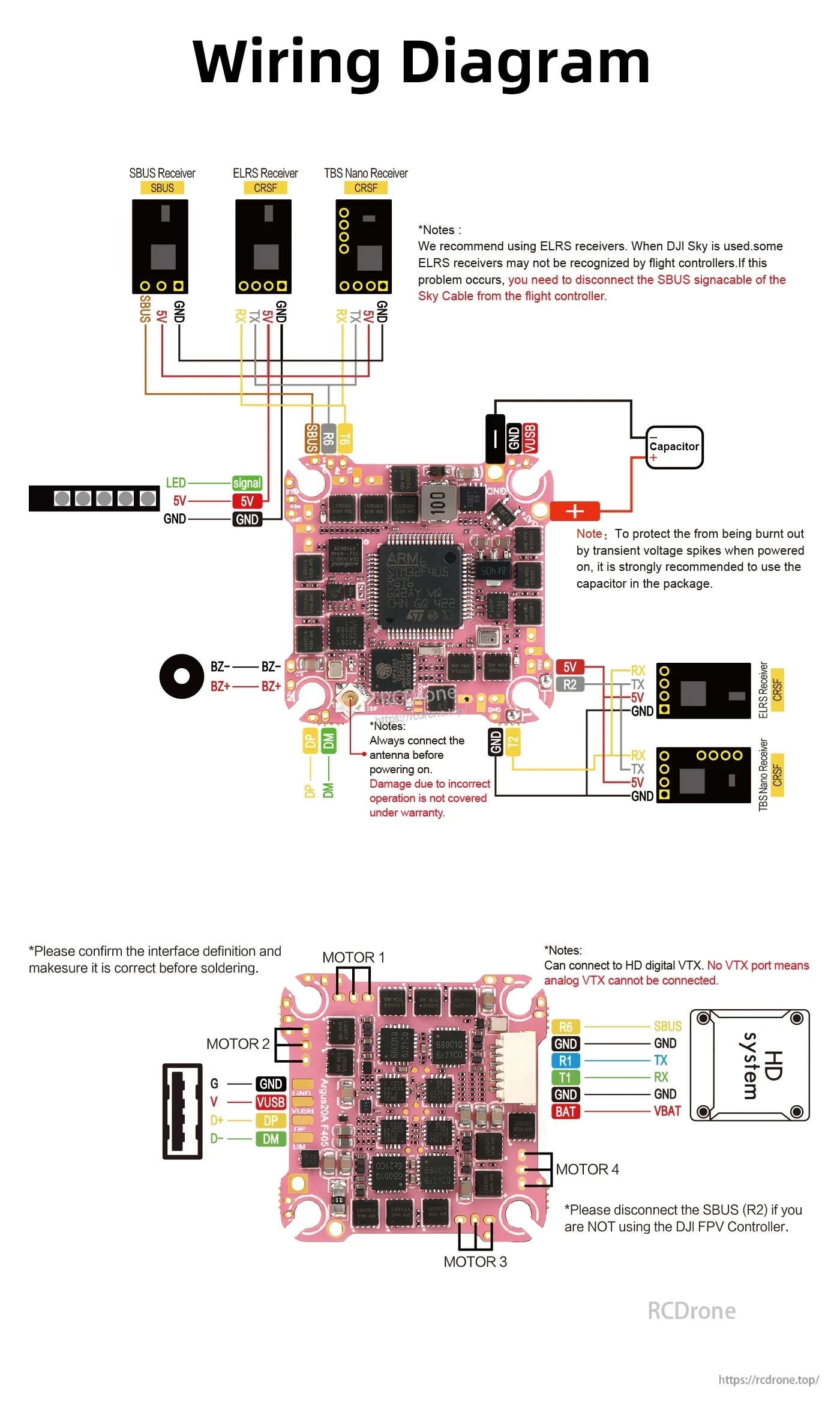

Les étiquettes de câblage Axisflying ARGUS 20A F405 AIO cartographient les sorties de moteur, 5V/GND, les connexions de récepteur SBUS/CRSF, les pads USB et les fils de condensateur pour des constructions propres.

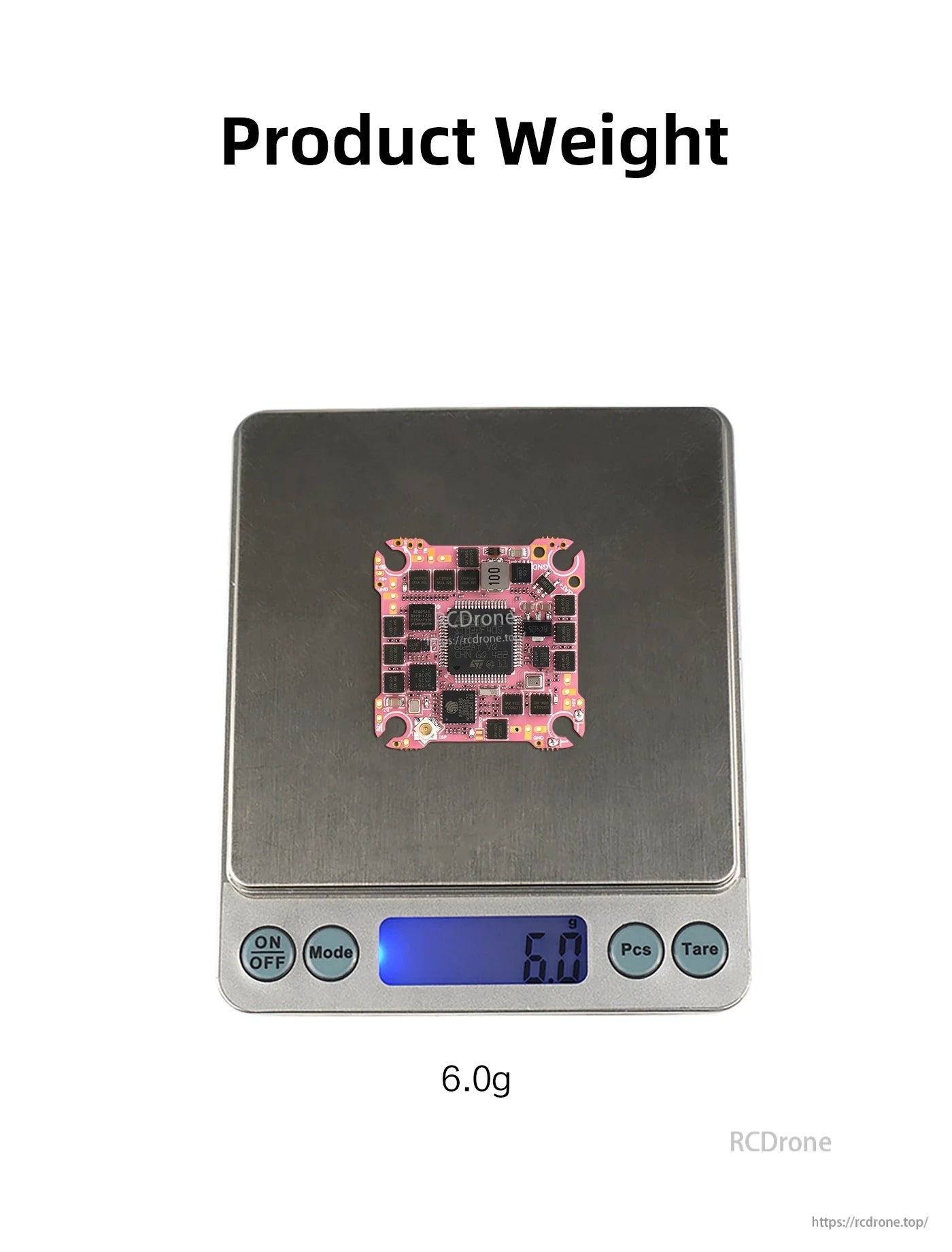

Le Axisflying contrôleur de vol ARGUS 20A F405 AIO pèse 6,0g pour des constructions légères.

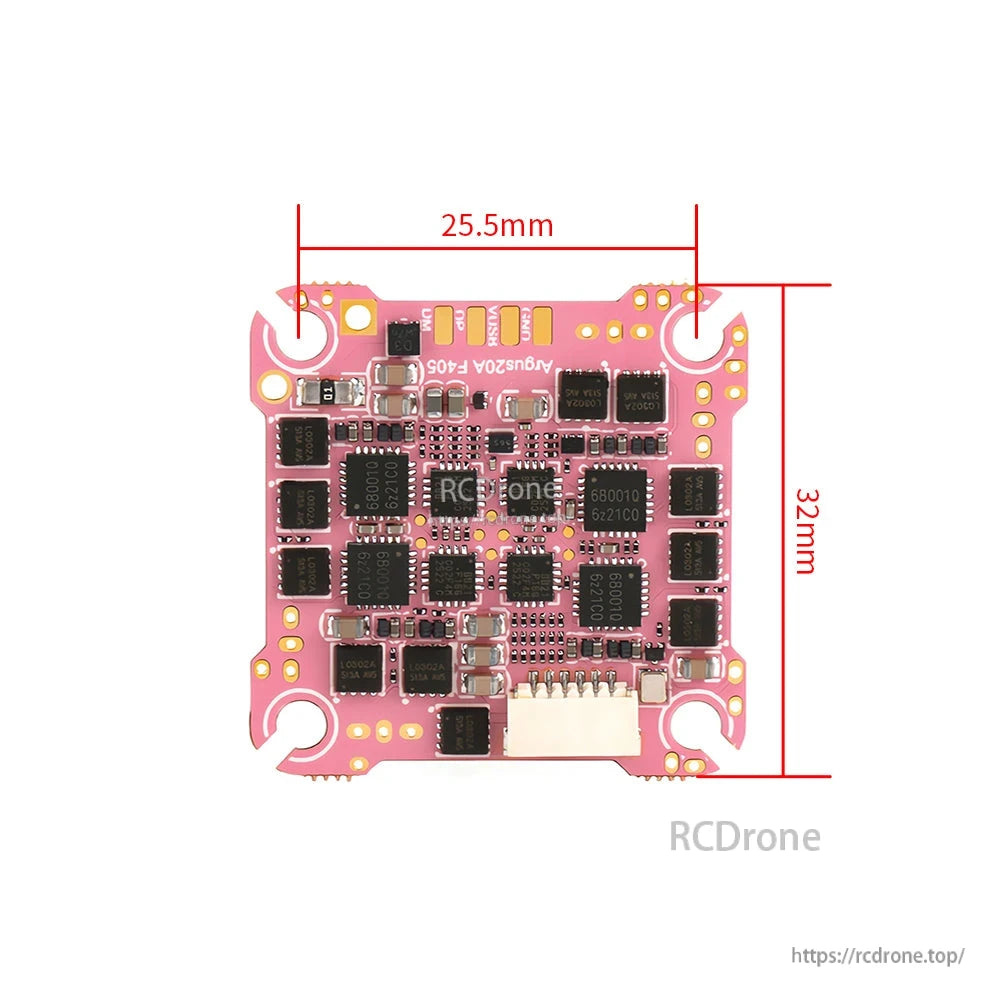

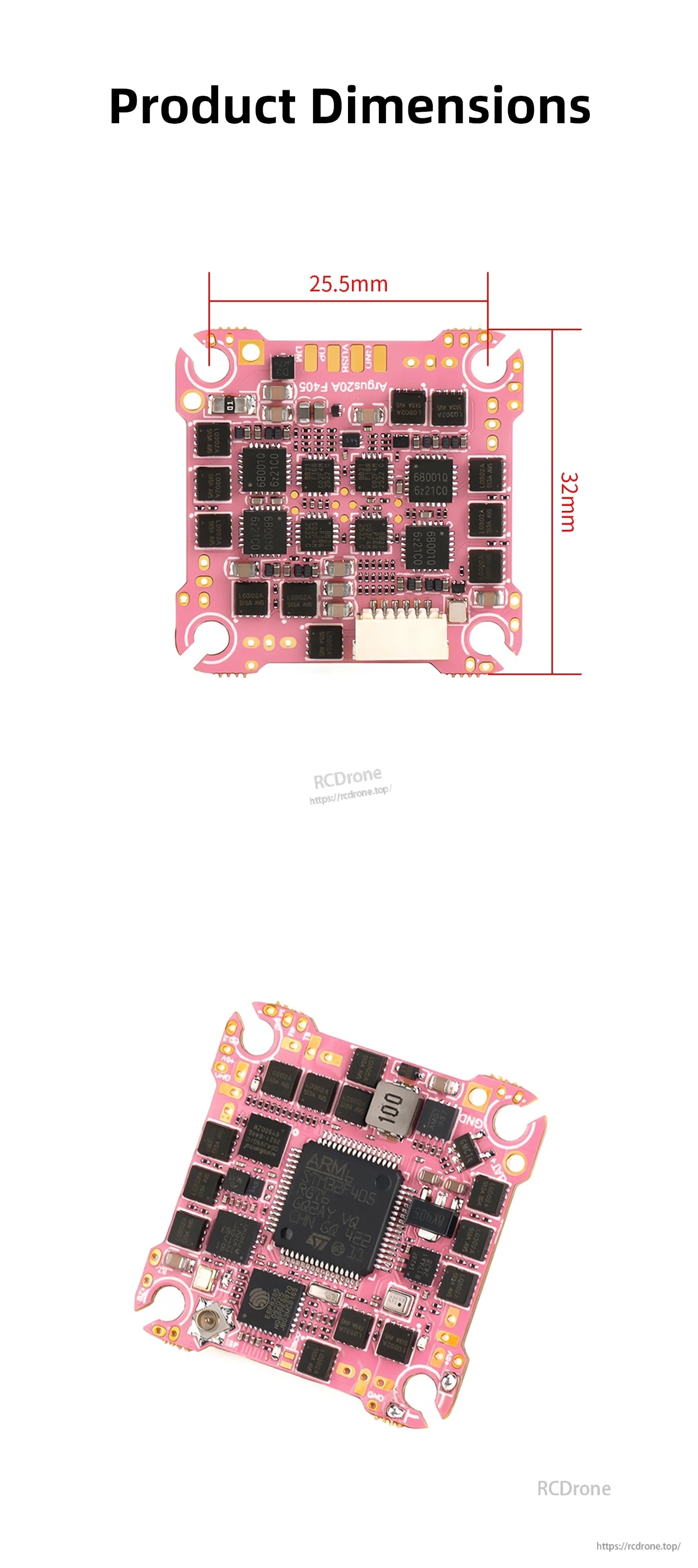

La carte Argus F405 AIO mesure 25,5mm x 32mm, vous aidant à vérifier l'ajustement et le dégagement de montage dans des constructions compactes.

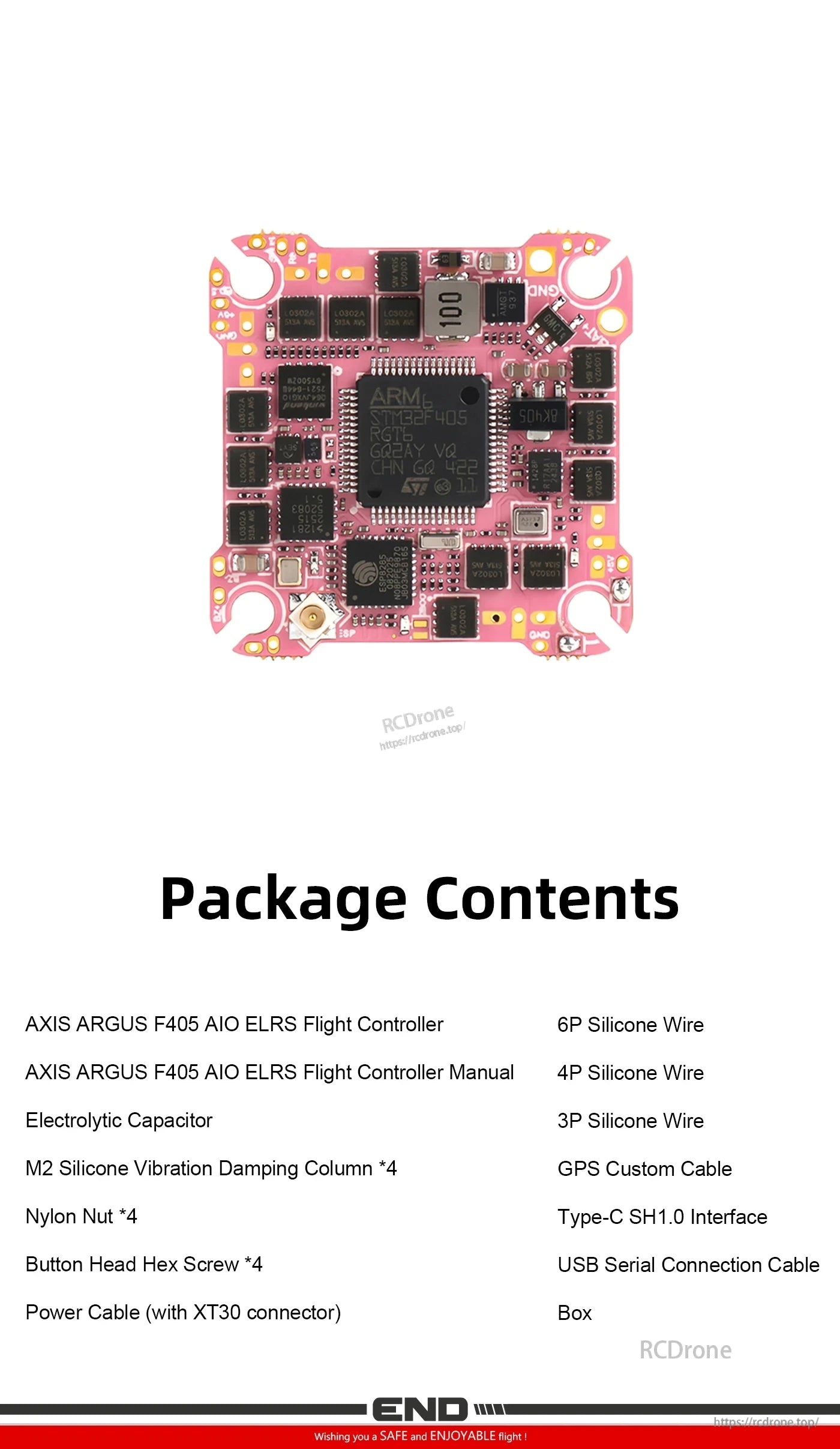

Le kit de contrôleur de vol Axisflying ARGUS F405 AIO comprend un condensateur électrolytique, un câble d'alimentation XT30, des fils en silicone, des colonnes d'amortissement et du matériel de montage.
