Kit de remplacement d'objectif grand angle Flywoo O4 pour caméra FPV, FOV 155°, ABS, adaptateurs 18mm/20mm

Aperçu

Le kit d'objectif large Flywoo O4 est un kit de remplacement/upgrade pour caméra FPV conçu pour remédier au champ de vision étroit de l'O4 Lite en offrant une solution FOV ultra-large de 155°. Il est destiné à une installation DIY et peut être utilisé comme pièce de remplacement si un objectif est endommagé.

Caractéristiques clés

• FOV ultra-large de 155° (décrit comme “voir plus, sans perdre de netteté”).
• Pas de vignetage (coins sombres) ; déclaré sans vignetage pour les rapports d'aspect 4:3 et 9:16 .
• Conception intelligente de l'adaptateur 18mm/20mm: sortie coaxiale pré-réservée (aucun démontage) et protection enveloppante pour la carte PCB coaxiale.
• Note de stabilisation: Gyroflow fonctionne bien ; RockSteady peut échouer dans certains scénarios de virage / certains tournants.

Spécifications

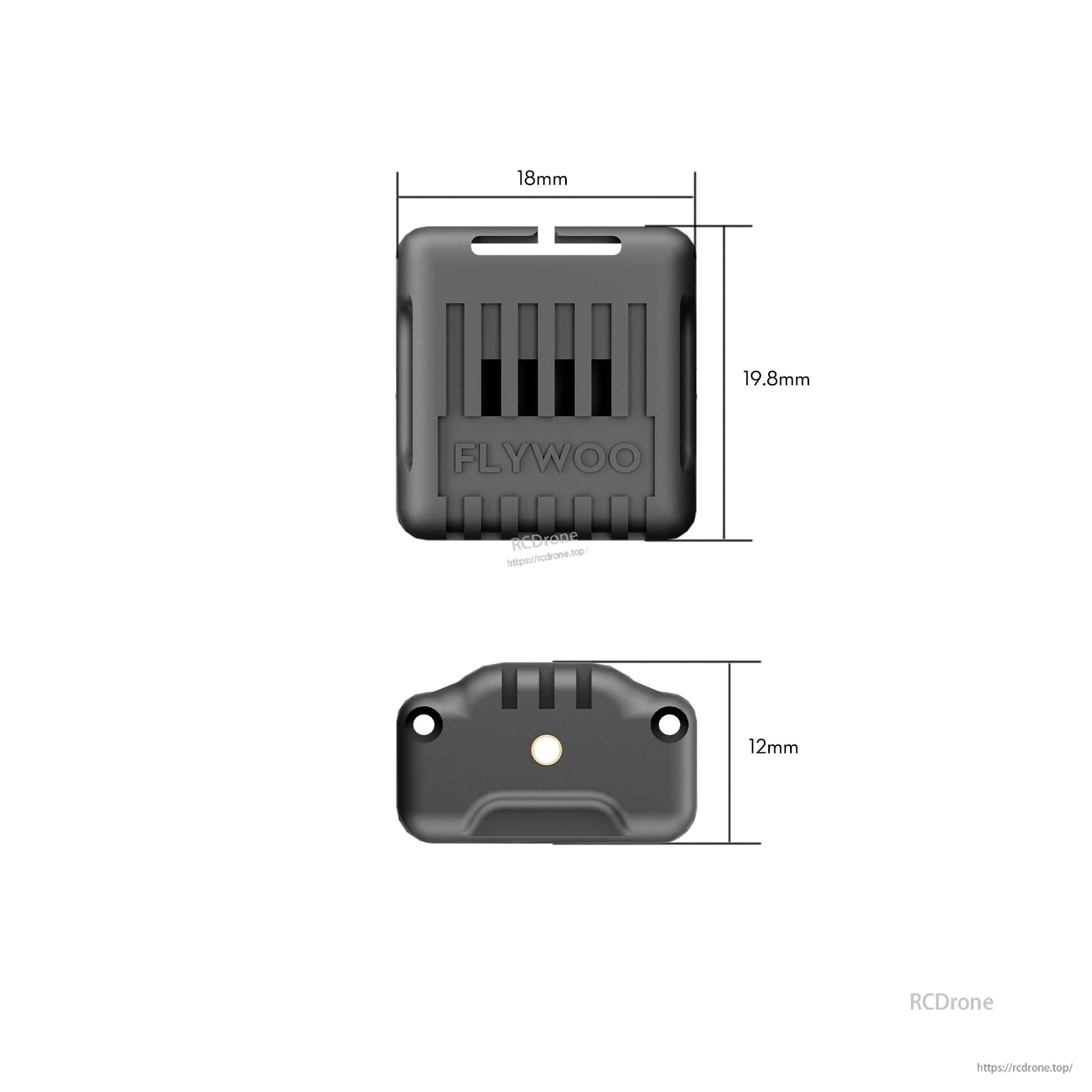

Options de taille de boîtier / adaptateur (dimensions indiquées)

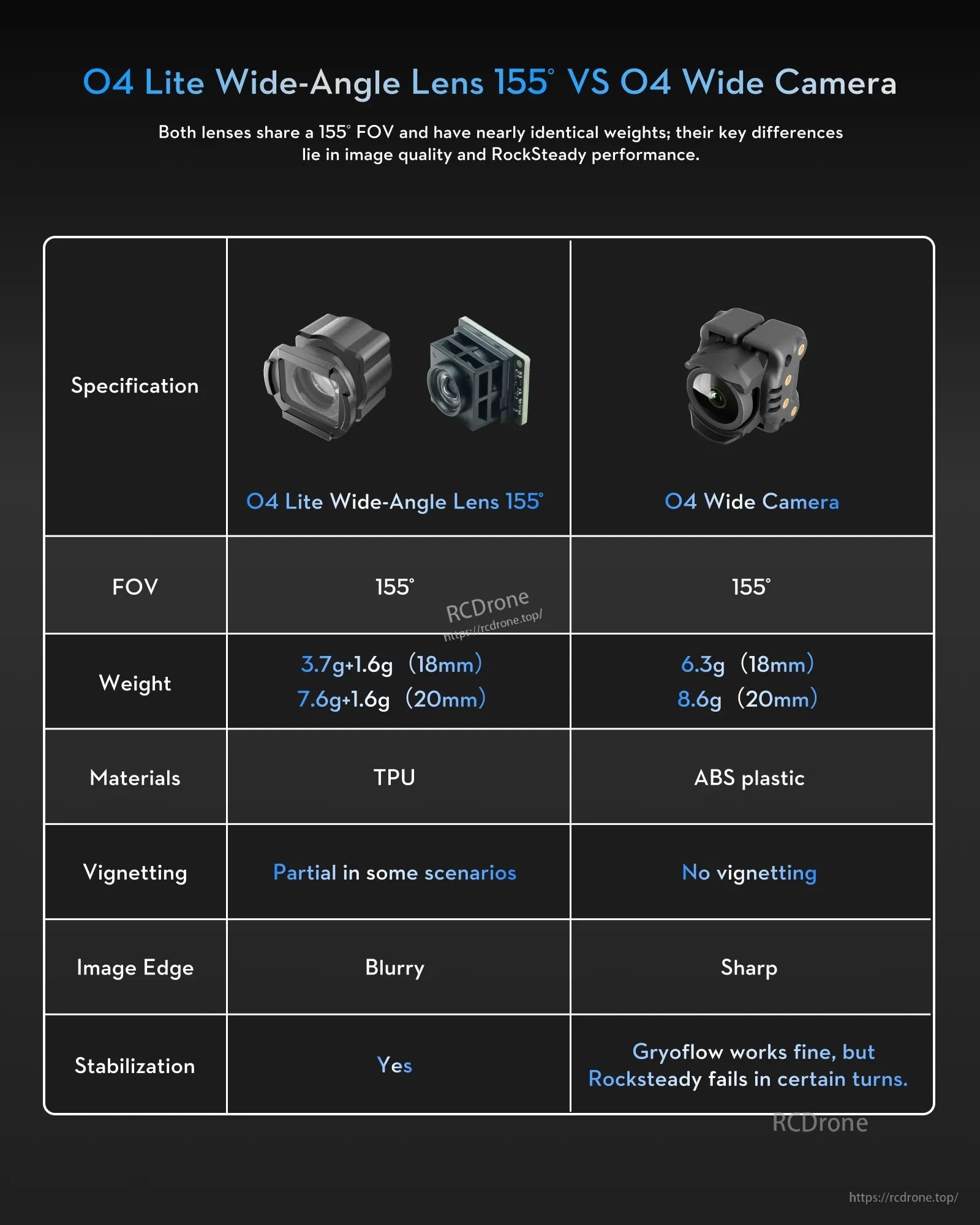

Poids indiqués (à partir du graphique de comparaison)

• Caméra large O4 : 6.3g (18mm); 8.6g (20mm)
• Affichage de l'échelle montré pour la version 18mm : 6.7
• Affichage de l'échelle montré pour la version O3|O4 PRO : 8.6

Ce qui est inclus

• 1* Ensemble de caméra large O4
• 1* Adaptateur de caméra 18mm
• 1* Adaptateur de caméra 20mm
• 5* Vis à tête ronde M2*3
• 5* Vis croisées M1.4*3

Pour le support produit ou l'aide à la configuration, contactez https://rcdrone.top/ ou envoyez un e-mail à support@rcdrone.top.

Notes de compatibilité

• Le 1S Firefly 16/18 nécessite la nouvelle canopée large O4.
• Les Flylens 75/85 et Flytimes 85 utilisent le cadre de version O4 PRO et doivent être associés au boîtier large O4 20mm.
• La version Explorer LR 4 O4 peut utiliser le boîtier de 18 mm.
• Flybee n'est pas pris en charge.

Notes d'installation / d'ajustement

• Ne serrez pas complètement l'objectif ; la distance doit être 0,88 mm.
• Assurez-vous que la carte de circuit est plate et qu'il n'y a pas d'espaces.
• Retirez la colle autour des bords et nettoyez le CMOS.
• Gardez l'objet de référence 3 mètres de l'objectif lors de la mise au point pour garantir un centre clair.

FAQ

Q : Y a-t-il des problèmes de vignetage ?
A : Il n'y a pas de problème de vignetage pour les rapports d'aspect 4:3 ou 9:16.

Q : Prend-il en charge la stabilisation d'image ?

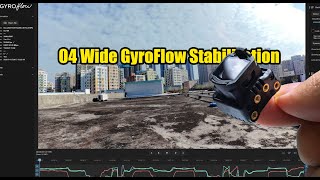

A : Le support pour la stabilisation Gyroflow est disponible. Veuillez utiliser le fichier de configuration. Vidéo : https://youtu.be/9FCK-oF4pYo?si=Z04L-Q9HOE5lnvXN

Q : Le problème d'« erreur de calibration de la caméra » se produira-t-il après le remplacement de la nouvelle lentille ?
A : Si vous commandez le « kit de lentilles larges O4 », il n'y a pas de problème. Si vous commandez le « kit de caméra large O4 », un affichage d'erreur se produira. Si vous commandez l'« unité aérienne large O4 », il n'y a pas de problème.

Note de stabilisation : RockSteady échoue dans certains scénarios de virage (Gyroflow pas de problème).

Détails

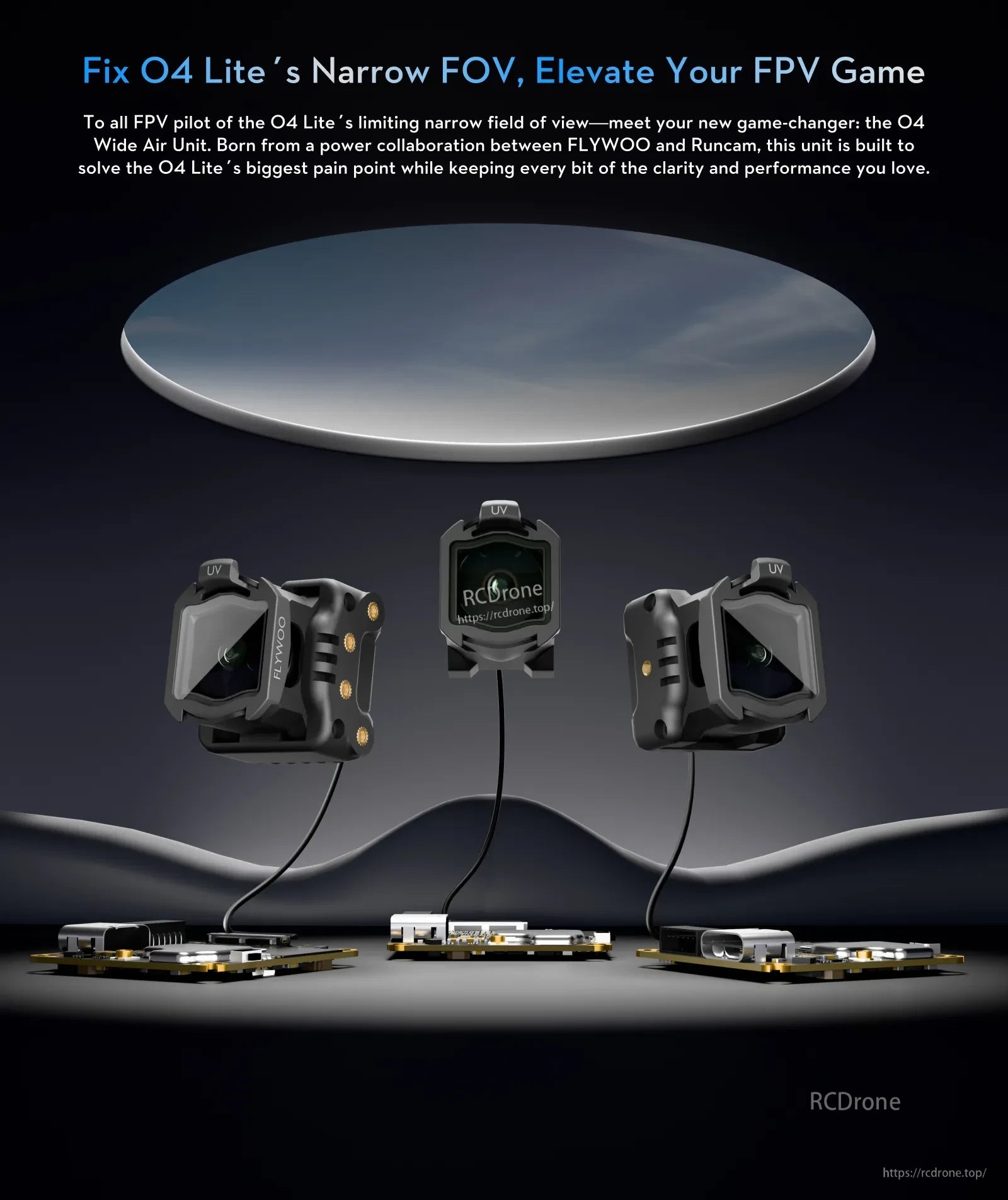

La lentille large Flywoo O4 s'associe au module caméra O4 et à la connexion de carte câblée pour une configuration d'unité aérienne FPV simple.

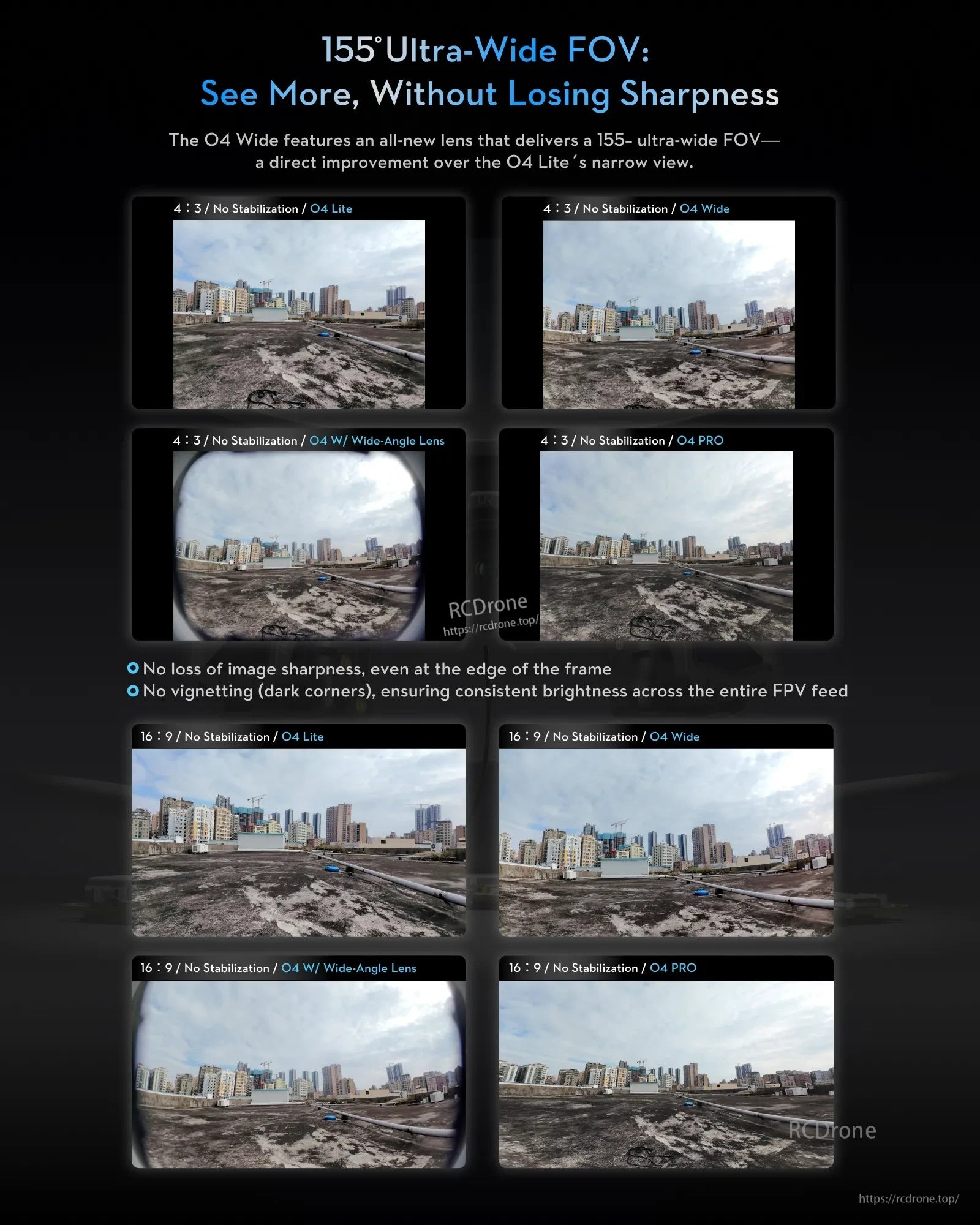

La lentille large Flywoo O4 est présentée avec un champ de vision ultra-large de 155°, avec des cadres de comparaison en 4:3 et 16:9 (sans stabilisation) notant la netteté des bords et un vignettage minimal.

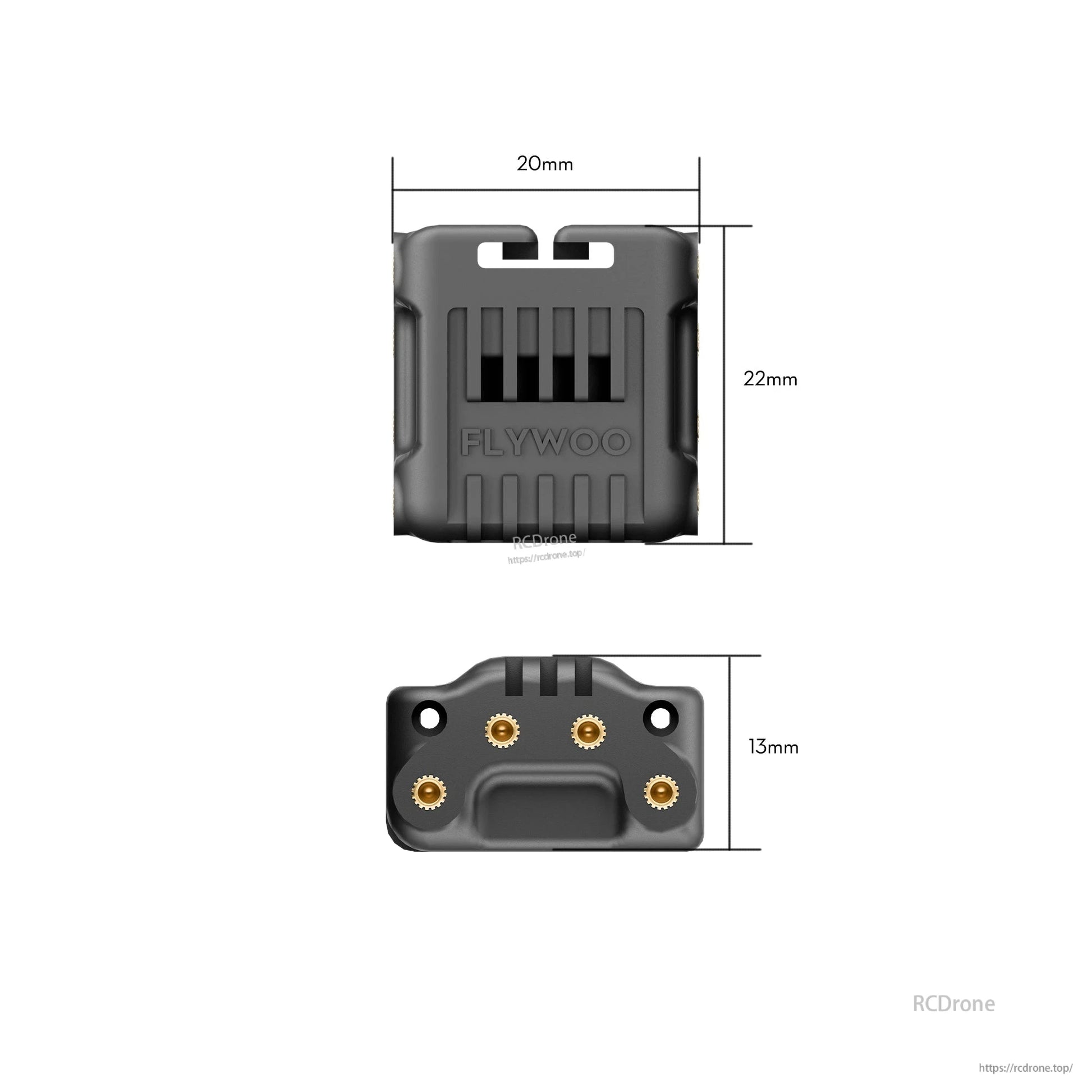

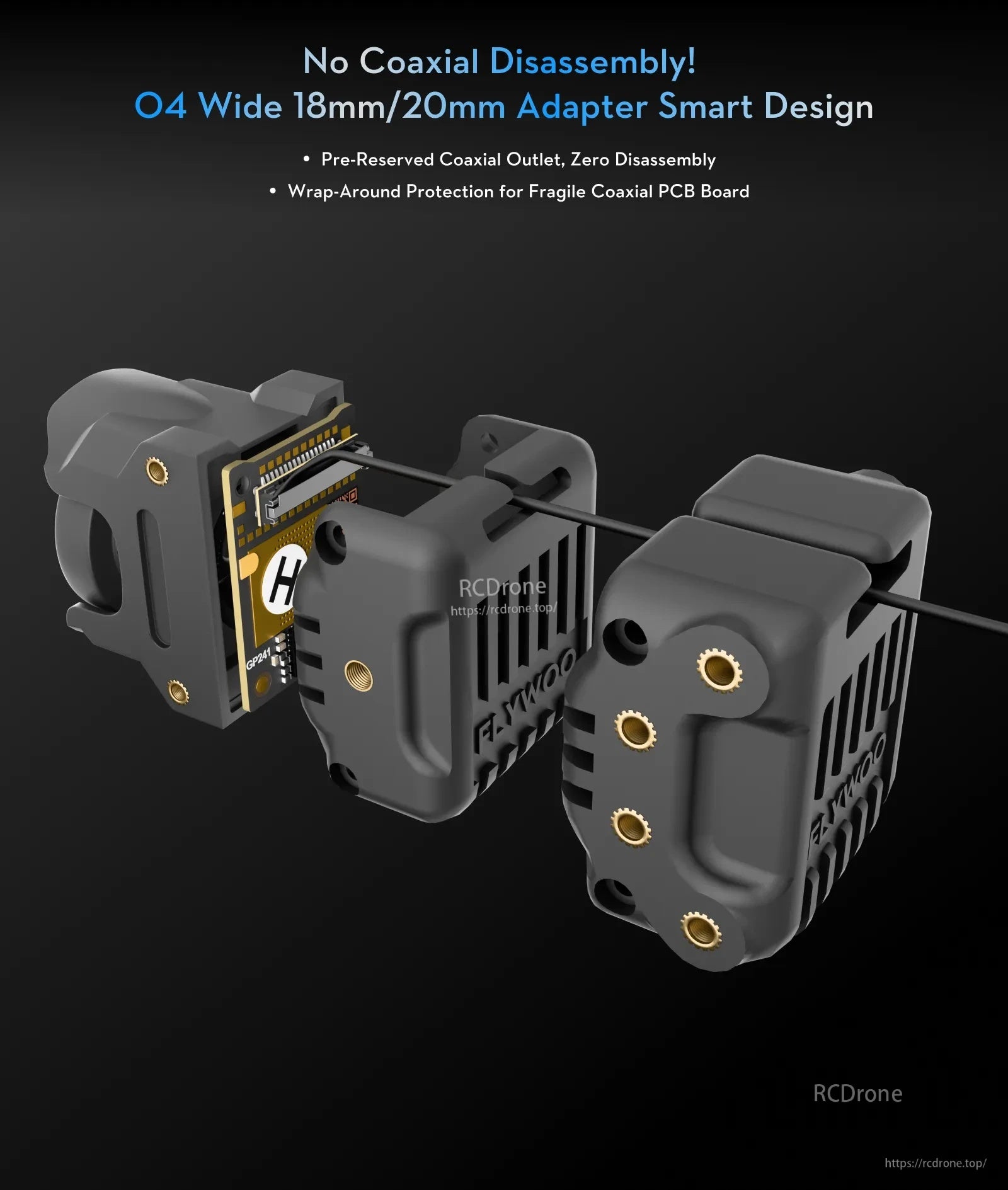

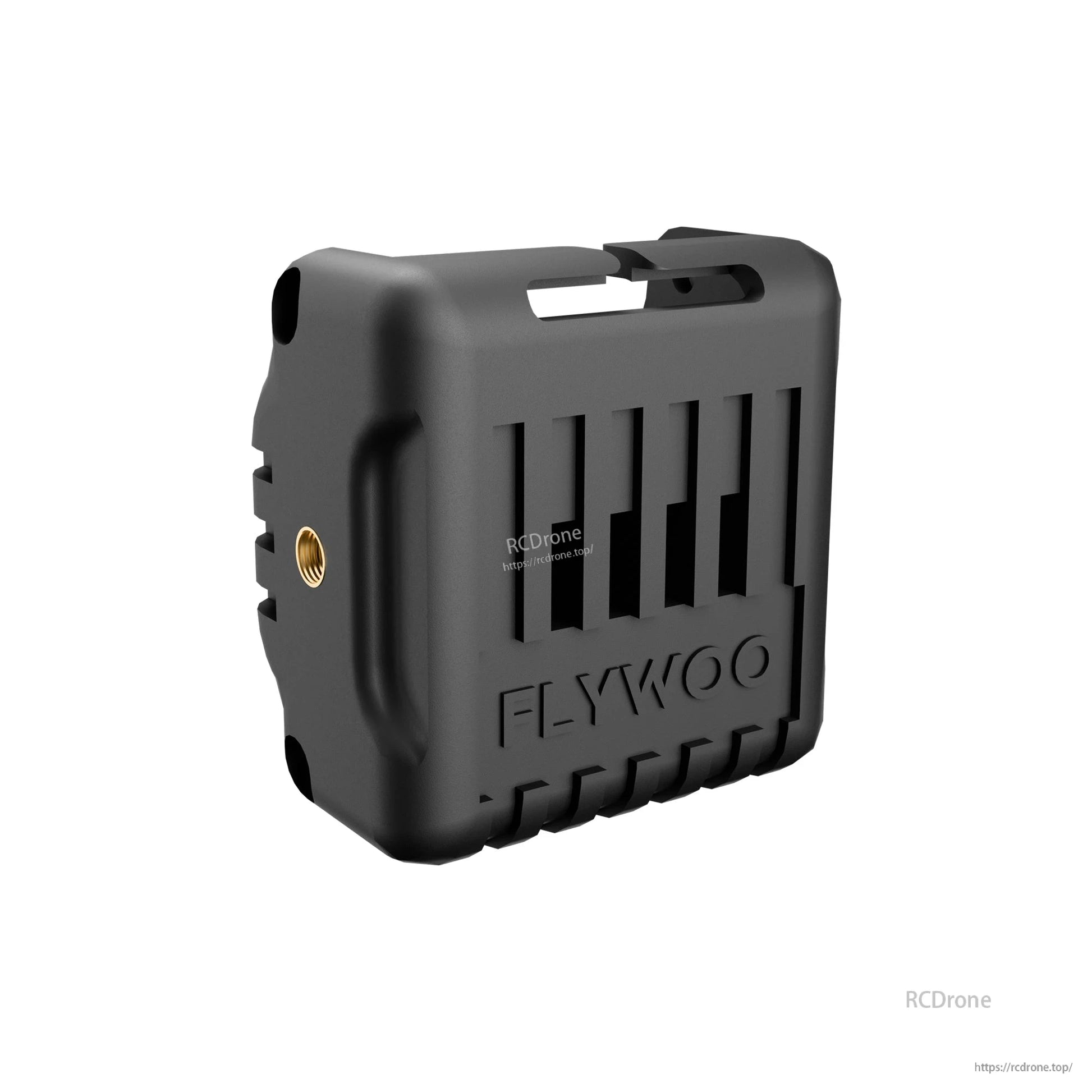

L'adaptateur O4 Wide 18mm/20mm utilise une sortie coaxiale pré-réservée et un boîtier enveloppant pour aider à protéger le PCB coaxial pendant l'installation.

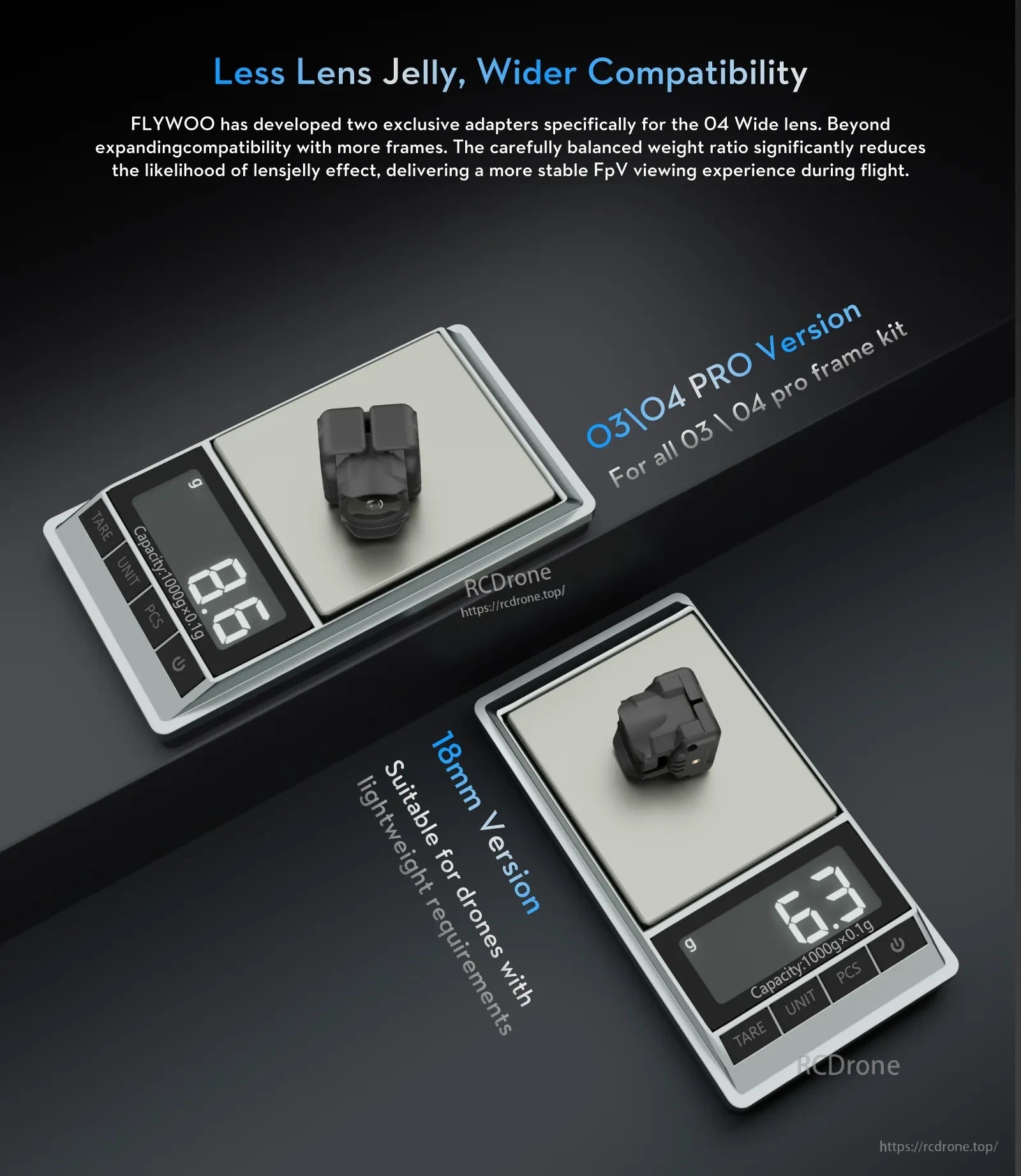

Les options d'adaptateur d'objectif grand angle O4 de Flywoo incluent une version O3/O4 Pro et une version plus légère de 18 mm, avec des poids indiqués à 8,6 g et 6,7 g.

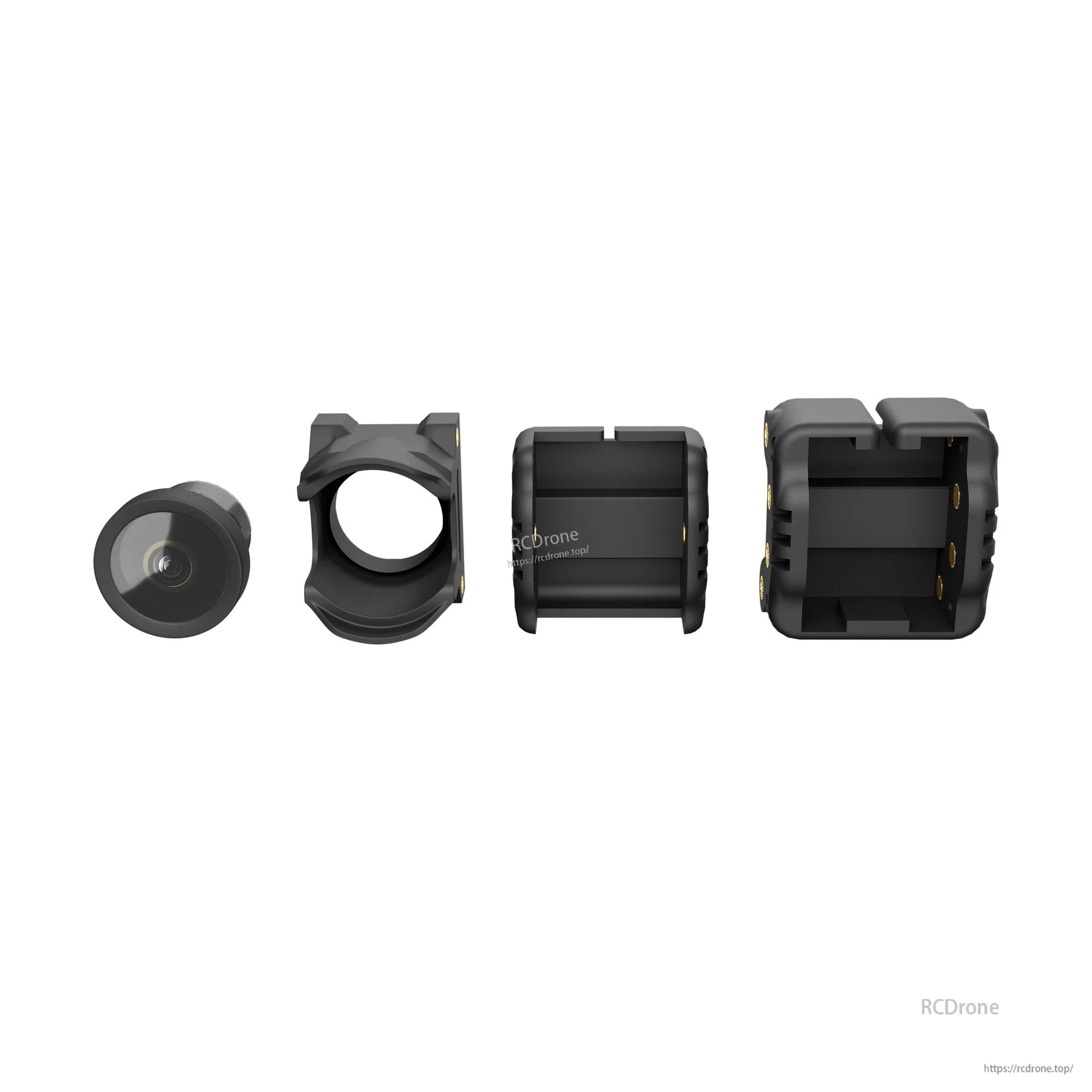

L'objectif grand angle Flywoo O4 utilise un champ de vision large de 155° et est disponible en options de taille compacte de 18 mm ou 20 mm.

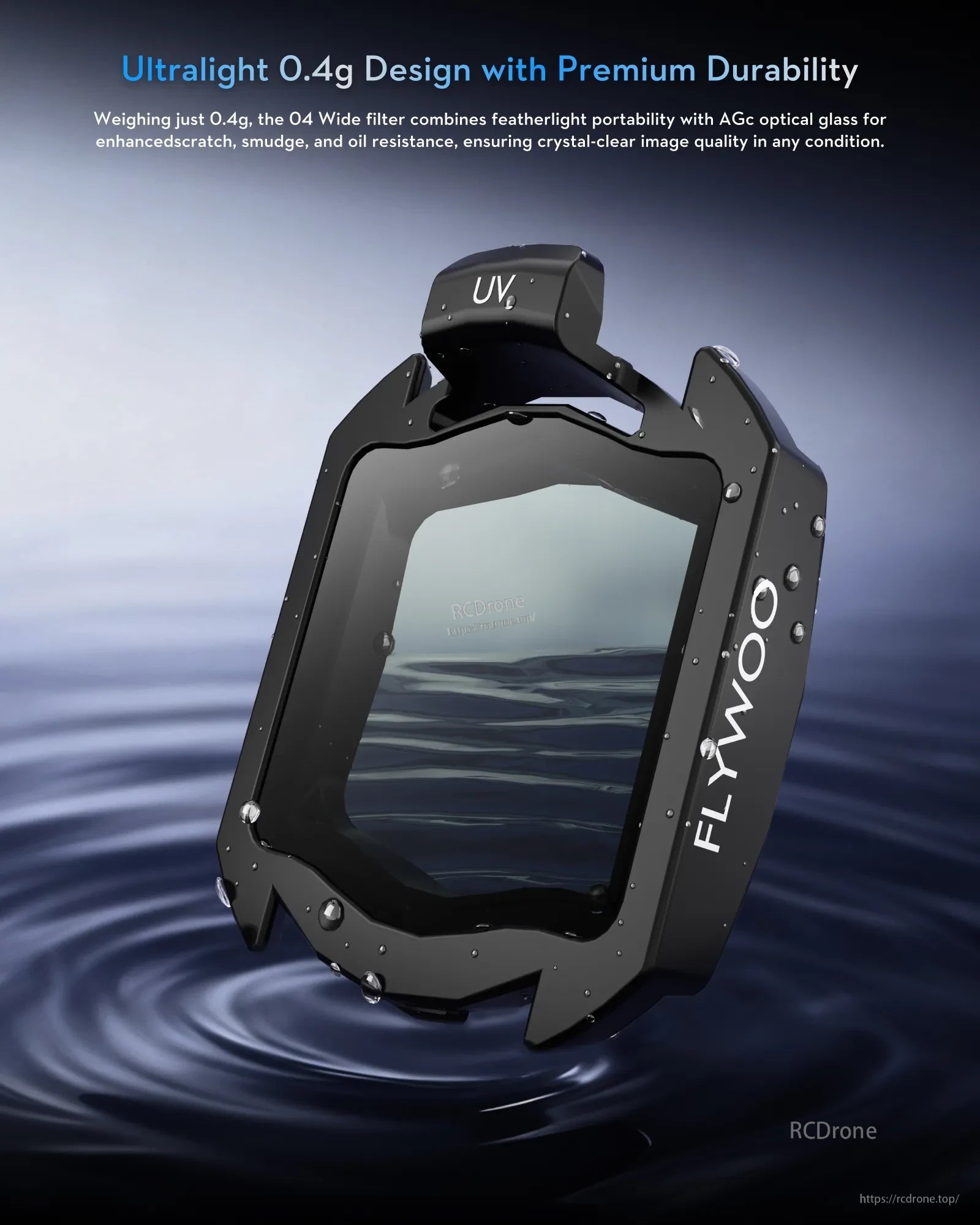

Le filtre UV grand angle Flywoo O4 utilise un cadre ultraléger de 0,4 g pour ajouter une couche de protection sur l'objectif.

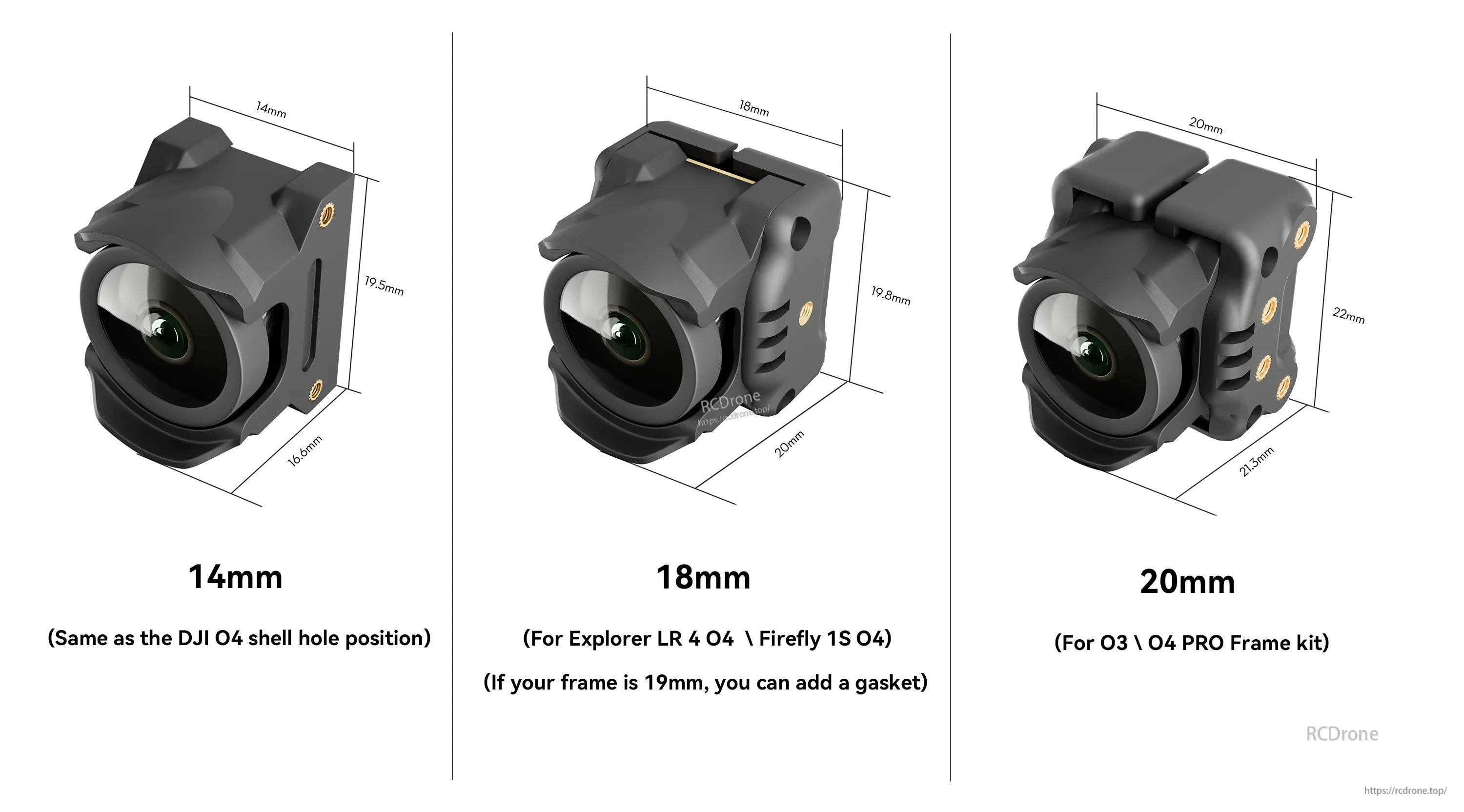

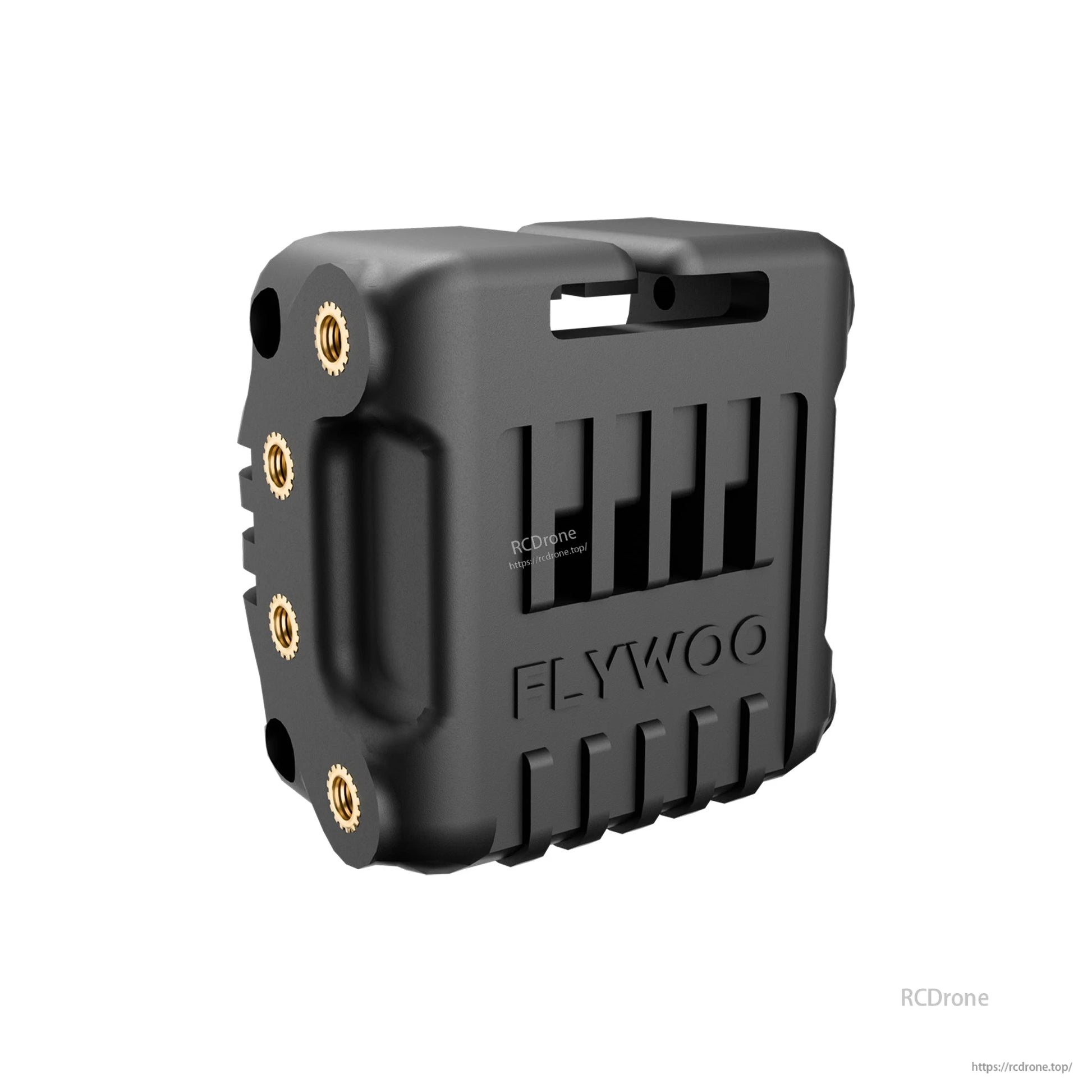

Les options de boîtier d'objectif grand angle Flywoo O4 sont disponibles en tailles de 14 mm (position du trou DJI O4), 18 mm (Explorer LR 4 O4/Firefly 1S O4) et 20 mm (kit de cadre O3/O4 PRO) pour un meilleur ajustement du cadre.

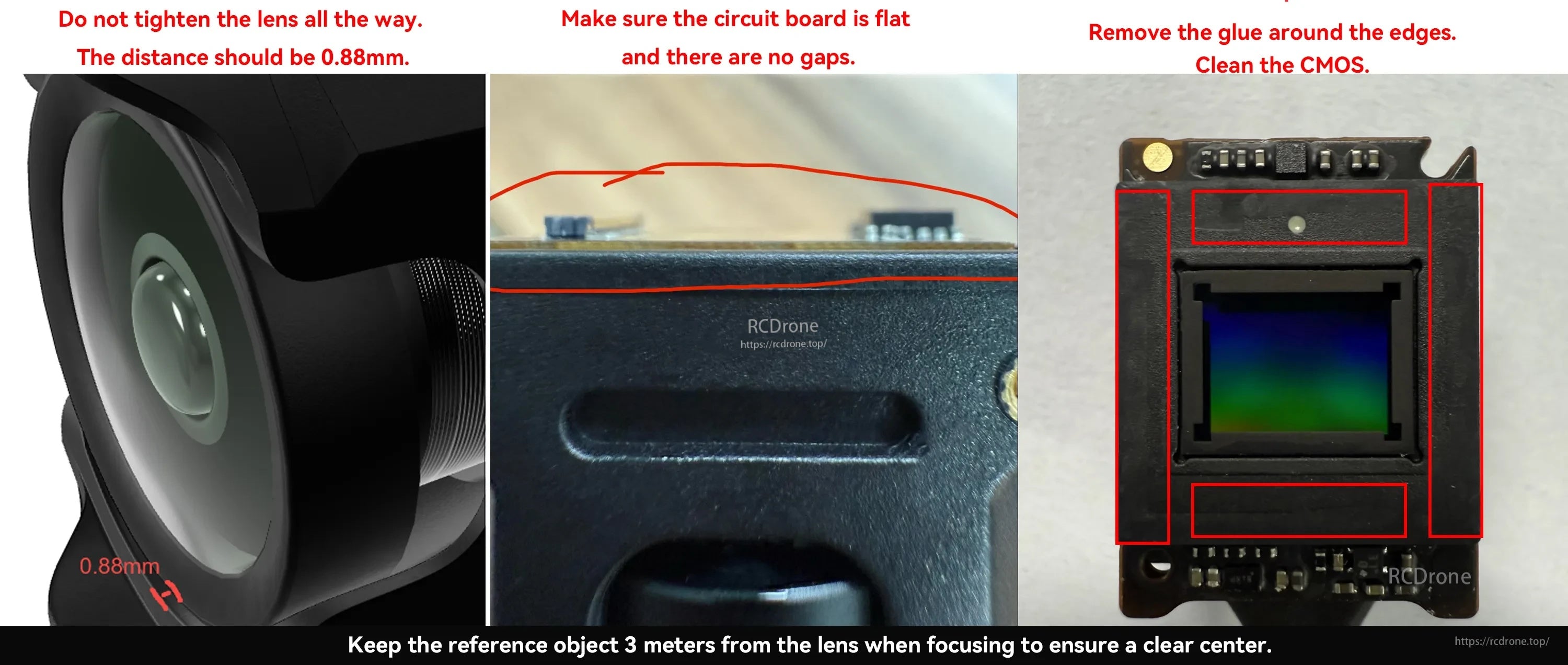

Les notes de configuration de l'objectif grand angle Flywoo O4 indiquent un espacement d'objectif d'environ 0,88 mm, un ajustement sur une planche plate et un nettoyage autour des bords du CMOS pour une mise au point claire.
