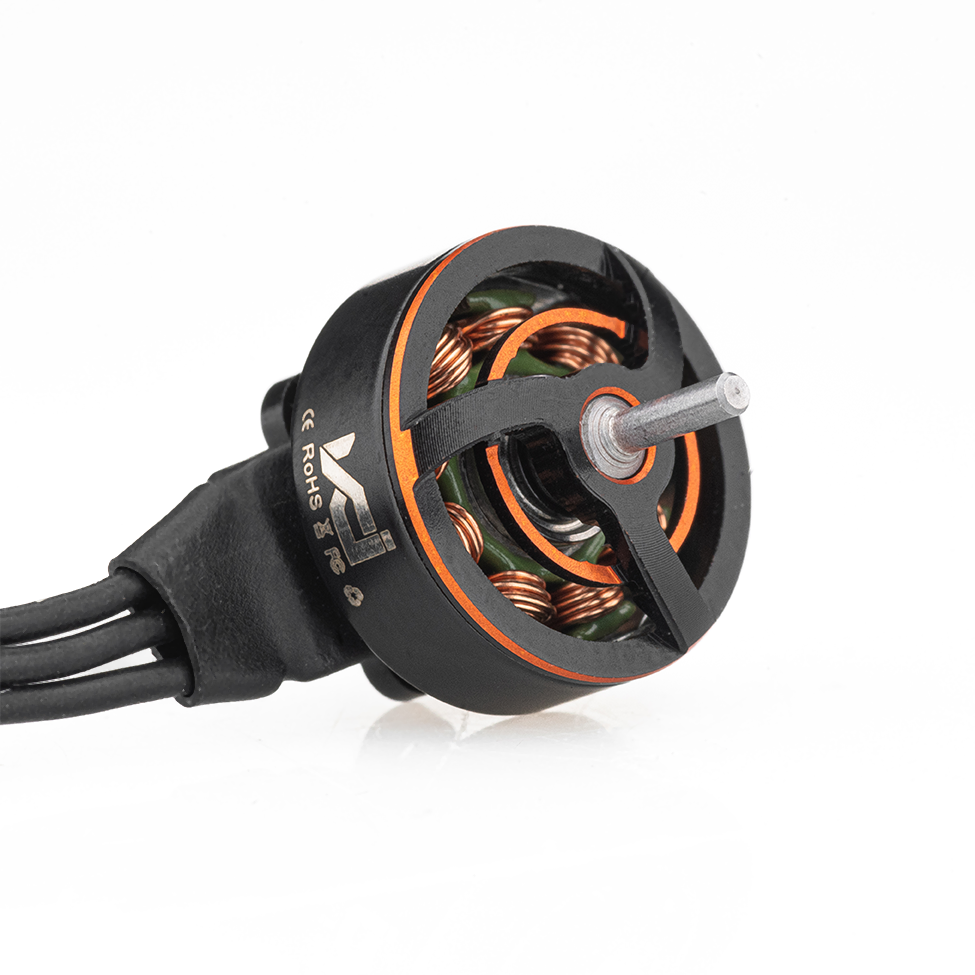

Série de moteurs sans balais VCI SPARK 0802 pour constructions de drones FPV micro, proposée en options KV : 13500KV, 22000KV, 25000KV et 27000KV. Ce moteur de taille 0802 utilise un arbre de 1 mm et un corps compact de Ø10,7 × L12,2 mm pour des configurations multi-rotors légères.
Caractéristiques clés
- Options KV : 13500KV / 22000KV / 25000KV / 27000KV
- Type de magnet : arc N52SH
- Configuration : 9S12P
- Fil en silicone : 30AWG, 35mm
- Montage : 3 × M1.4 espacés également, cercle de boulon Ø6.6 mm
Spécifications
Commun (toutes les options KV)
| Taille du moteur | 0802 |
| Taille du stator | Ø8.4 × L2 mm |
| Dimensions du moteur | Ø10.7 × L12.2 mm |
| Diamètre de l'arbre | Ø1 mm |
| Longueur de l'arbre | 4.2 mm |
| Modèle de montage | 3-M1.4 (espacement égal), Ø6.6 mm |
| Magnets | N52SH arc |
| Configuration | 9S12P |
| Fil | Fil en silicone 30AWG, 35mm |
Par option KV
| KV | Tension nominale | Résistance interne | Courant de pointe | Courant au repos (3V) | Puissance instantanée maximale | Poids (câble inclus) |
|---|---|---|---|---|---|---|
| 13500KV | 2S (8V) | 380mΩ | 6.3A | 0.5A | 50.4W | 1.92g |
| 22000KV | 1S (4V) | 190mΩ | 5.4A | 0.6A | 21.6W | 1.90g |
| 25000KV | 1S (4V) | 150mΩ | 6.3A | 0.8A | 25.2W | 1.97g |
| 27000KV | 1S (4V) | 140mΩ | 6.4A | 1.0A | 26W | 1.95g |
Référence de test de poussée
Données maximales sélectionnées des tableaux de test statiques fournis (à titre de référence) :
- 0802-13500KV @ 8V, GF 1635-3 : 6.30A, 73.80g de poussée, 50.40W, 76°C
- 0802-13500KV @ 8V, GF 1220-4 : 4.50A, 62.36g de poussée, 36.00W, 68°C
- 0802-22000KV @ 4V, GF 1635-3 : 5.40A, 38.90g de poussée, 21.60W, 52°C
- 0802-22000KV @ 4V, GF 1220-4 : 3.90A, 32.50g de poussée, 15.60W, 46°C

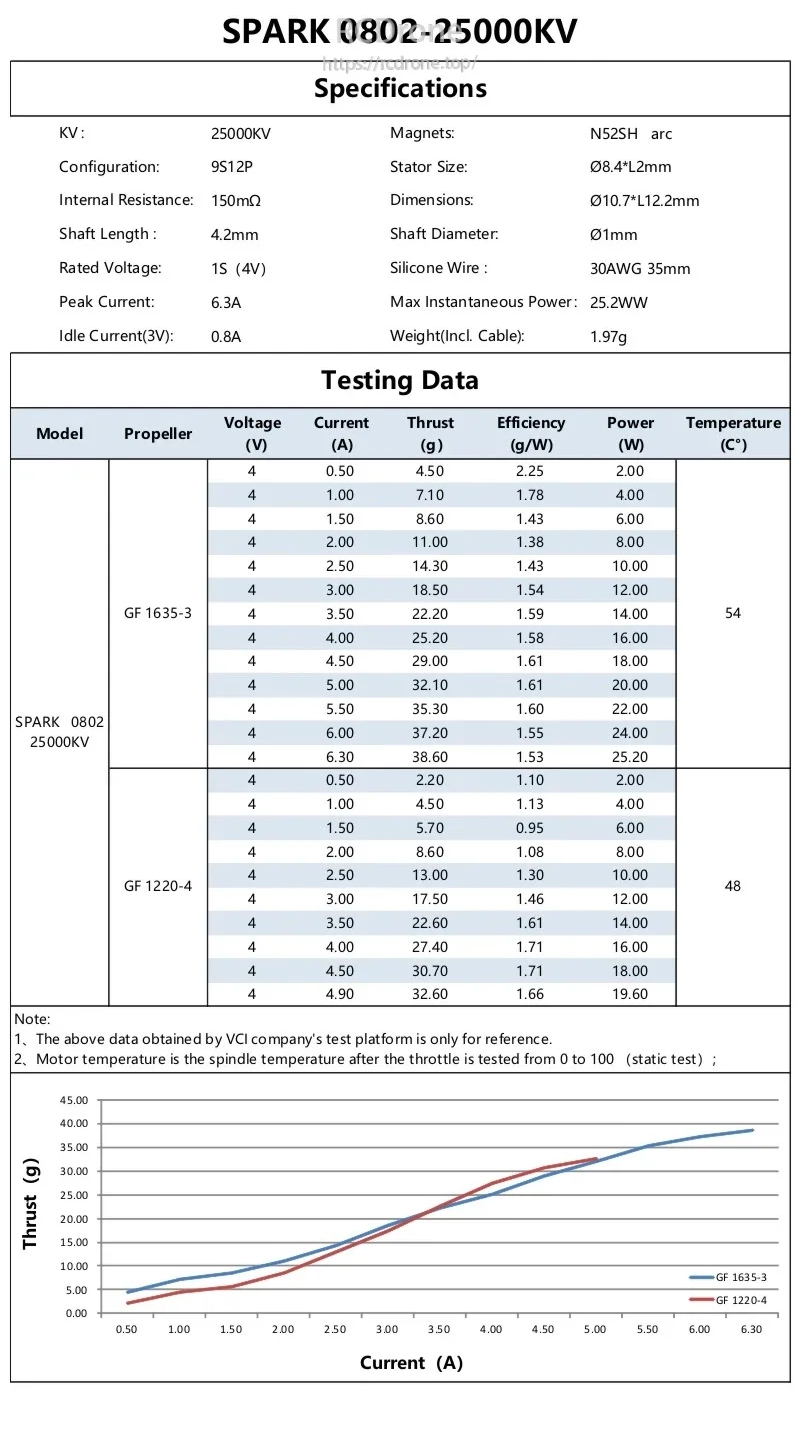

- 0802-25000KV @ 4V, GF 1635-3 : 6.30A, 38.60g de poussée, 25.20W, 54°C
- 0802-25000KV @ 4V, GF 1220-4 : 4.90A, 32.60g de poussée, 19.60W, 48°C

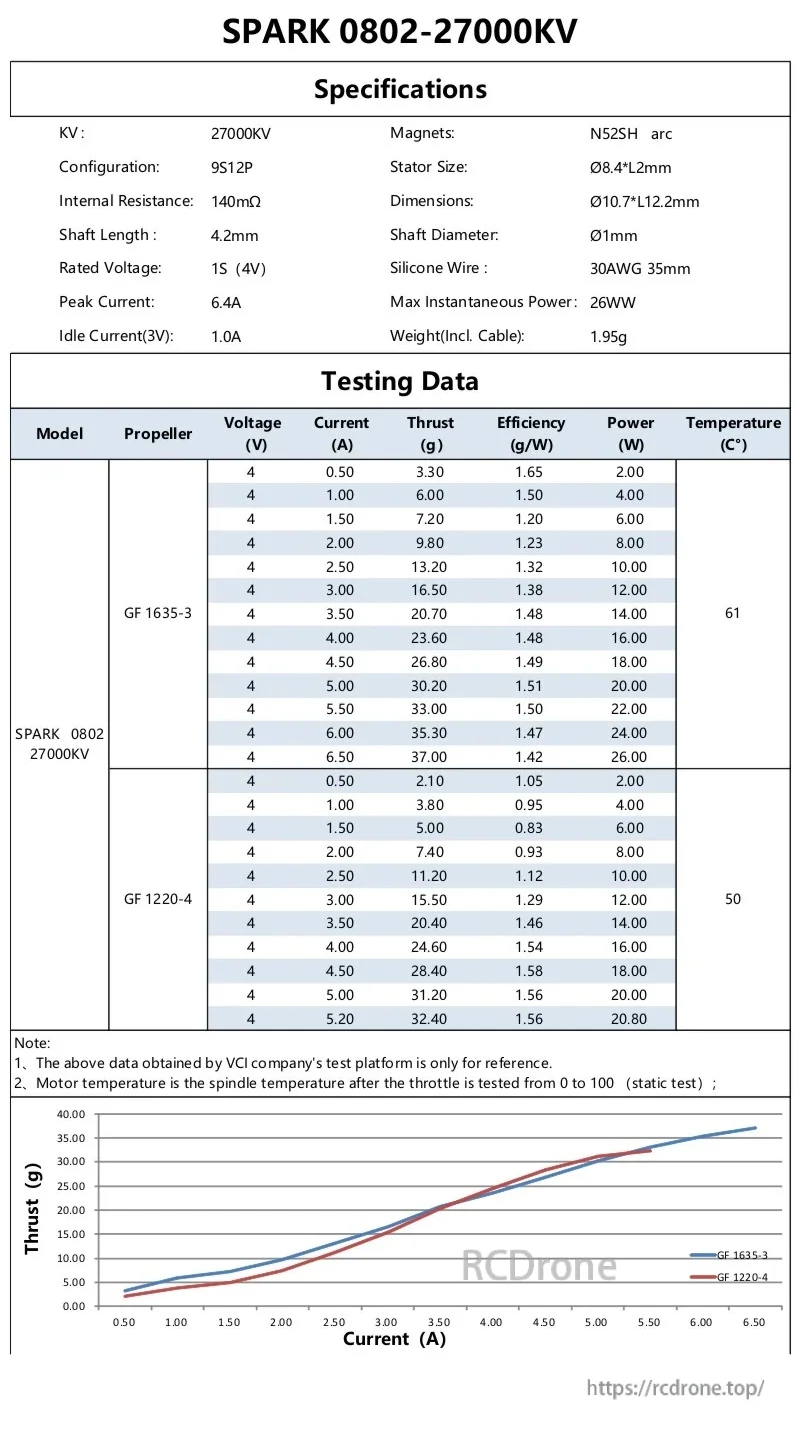

- 0802-27000KV @ 4V, GF 1635-3 : 6.50A, 37.00g de poussée, 26.00W, 61°C
- 0802-27000KV @ 4V, GF 1220-4 : 5.20A, 32.40g de poussée, 20.80W, 50°C
Notes de test : les données proviennent de la plateforme de test de l'entreprise VCI à titre de référence ; la température du moteur est la température de la broche après que l'accélérateur a été testé de 0 à 100 (test statique).
Ce qui est inclus

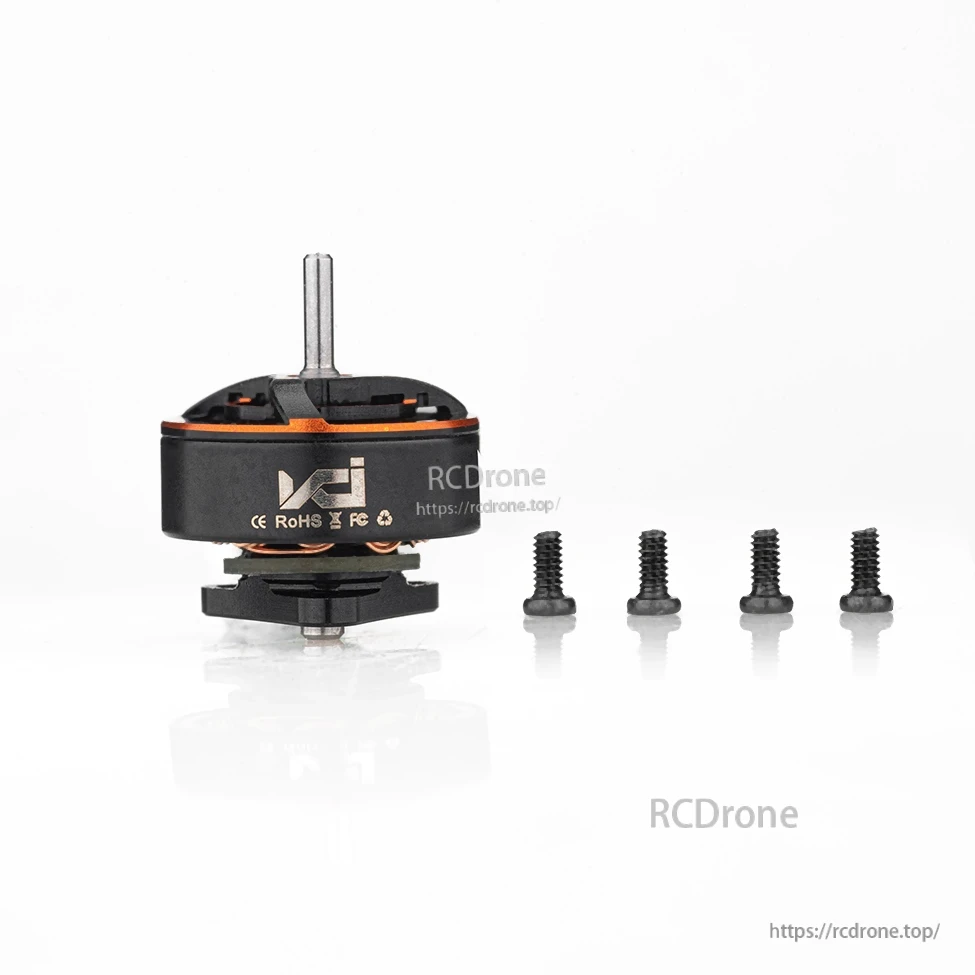

- Moteur(s) VCI SPARK 0802 dans l'option KV et la quantité sélectionnées (1PCS non emballé ou 4PCS/pack)
Soutien
Si vous avez besoin d'aide pour choisir une option KV ou pour assortir moteur/hélice/batterie pour une construction micro FPV, contactez [email protected] or visitez https://rcdrone.top/.
Détails

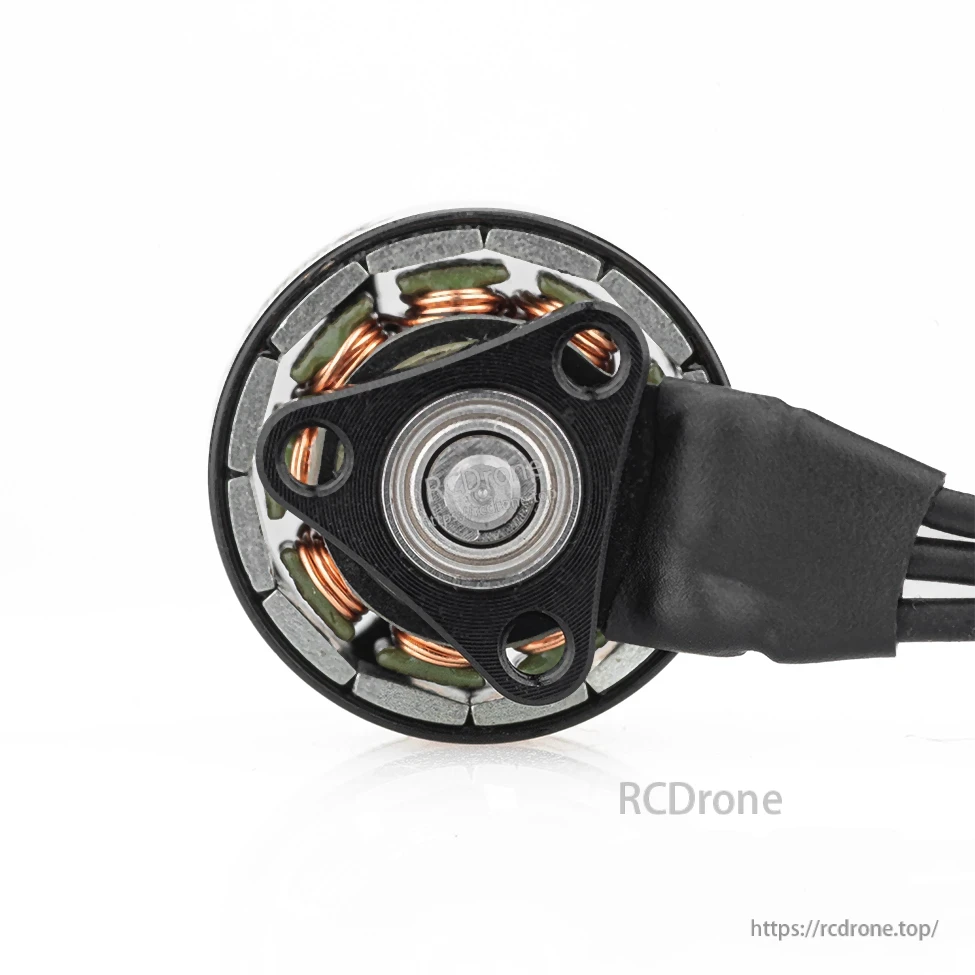

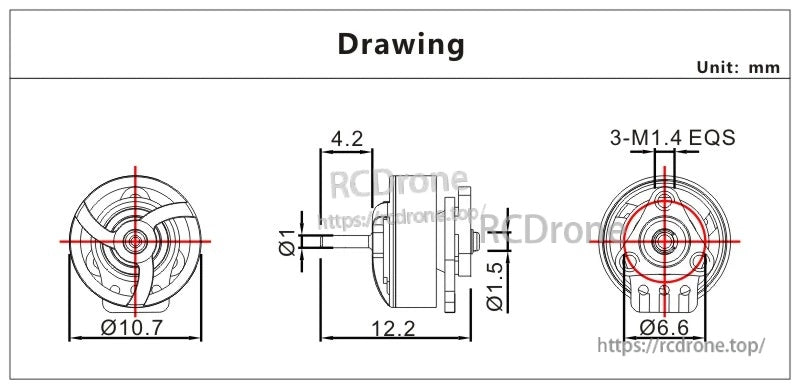

Empreinte compacte 0802 avec un arbre de 1 mm et un motif de montage 3×M1.4 pour des constructions micro FPV légères.

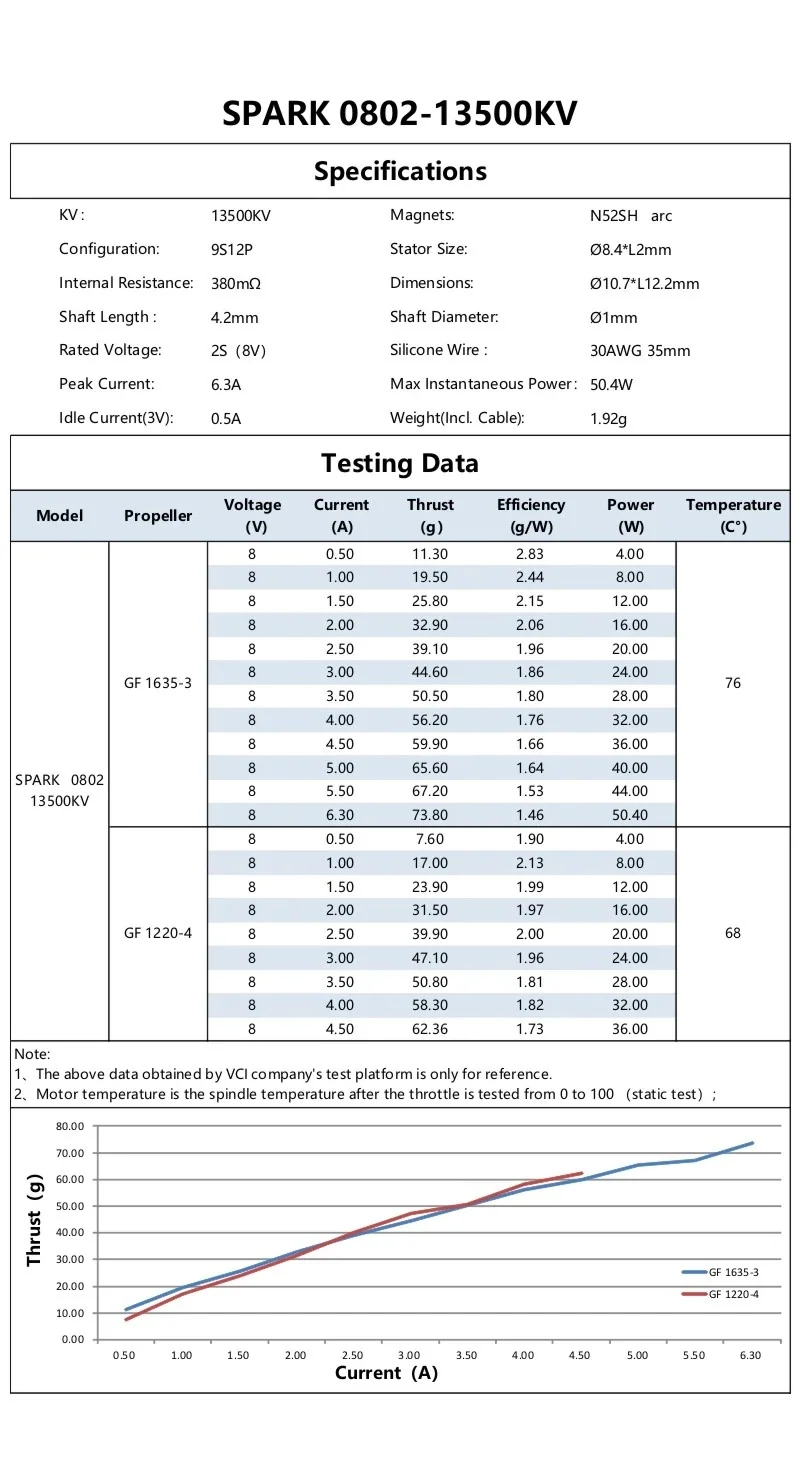

Référence de performance pour l'option 13500KV, y compris les données de poussée statique avec les hélices GF 1635-3 et GF 1220-4.

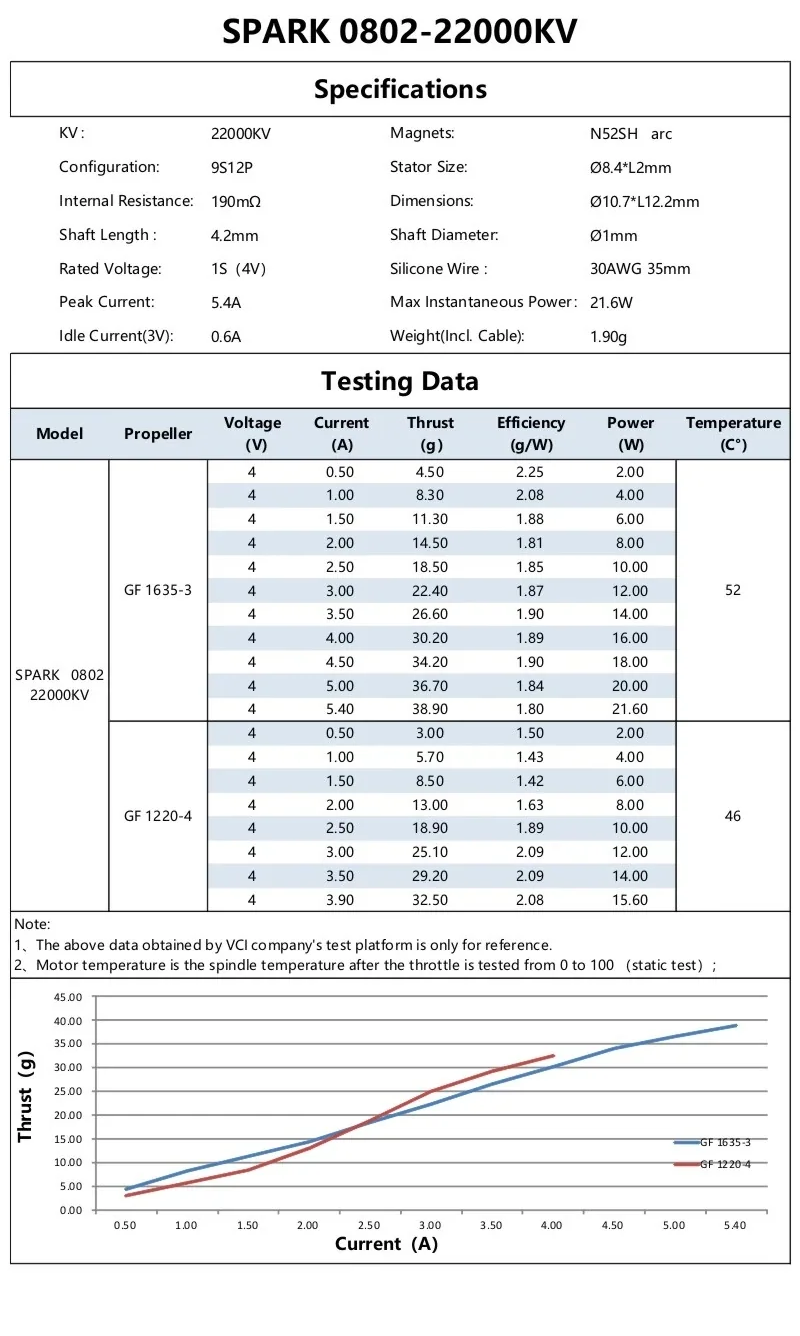

La fiche 22000KV répertorie les spécifications électriques, le poids et les résultats des tests statiques pour aider à assortir les hélices et la tension de la batterie.
