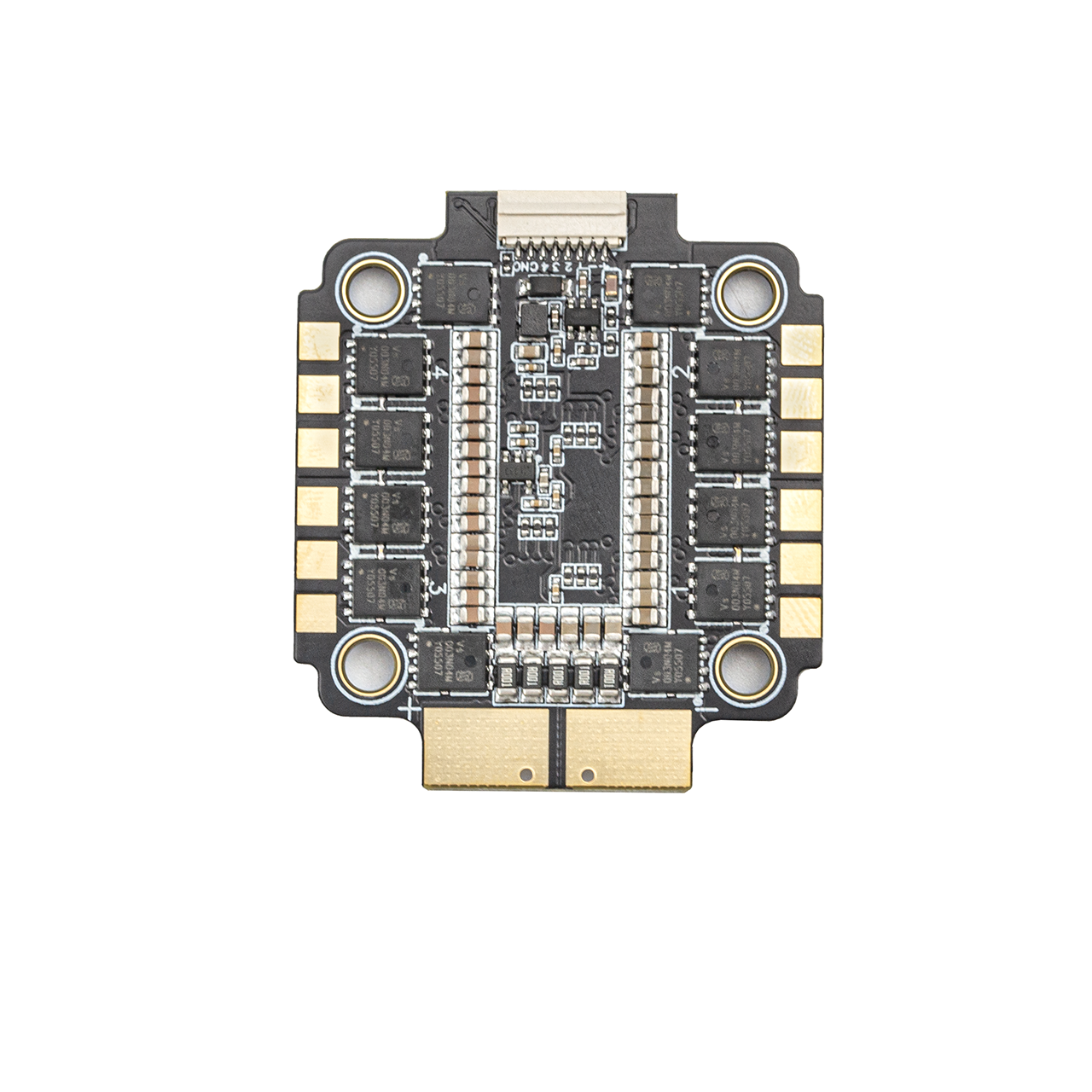

• OddityRC Vortex S60 60A 6S 4-in-1 ESC top view with motor solder pads and JST connector

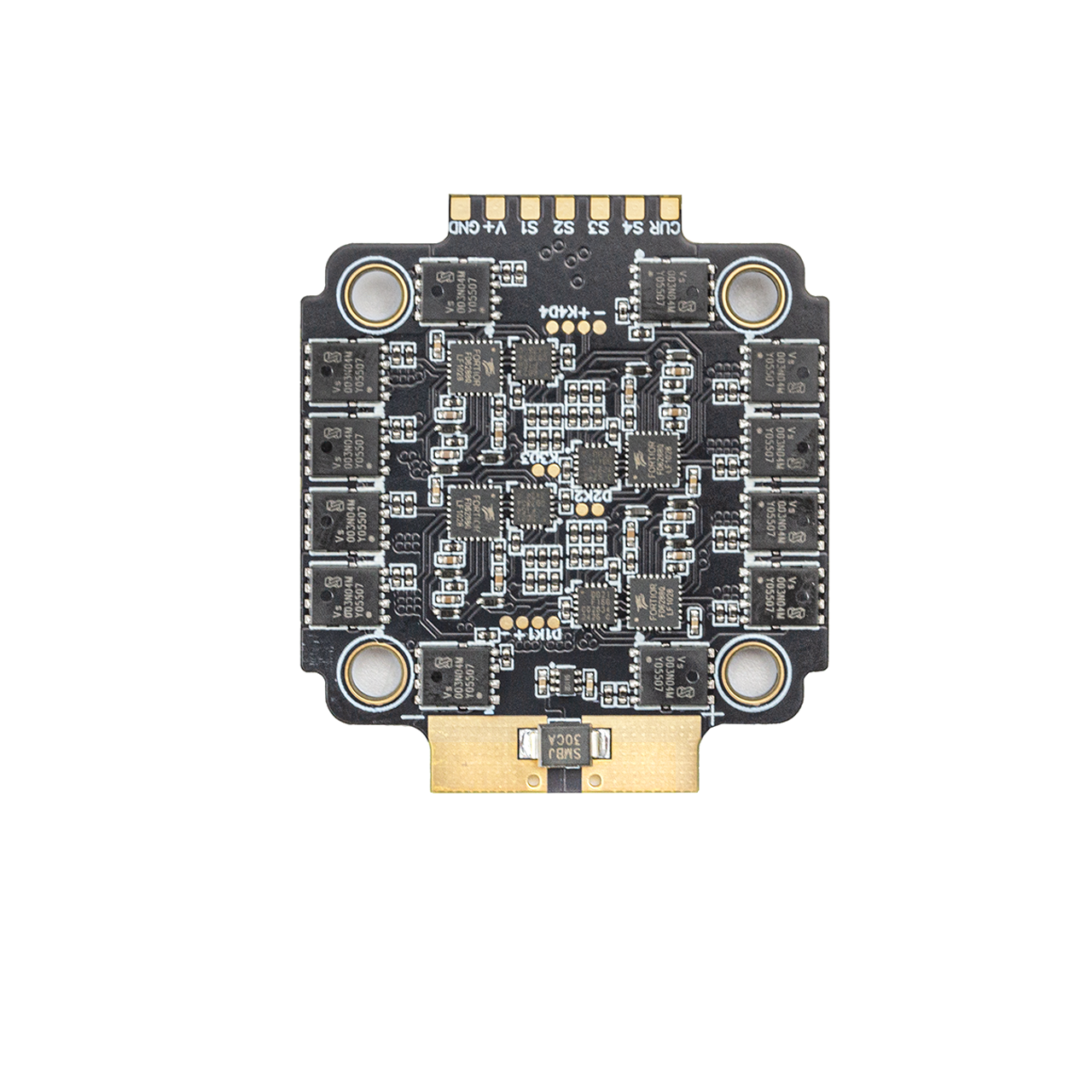

  • OddityRC Vortex S60 4-in-1 ESC bottom PCB view showing control circuitry and power pads

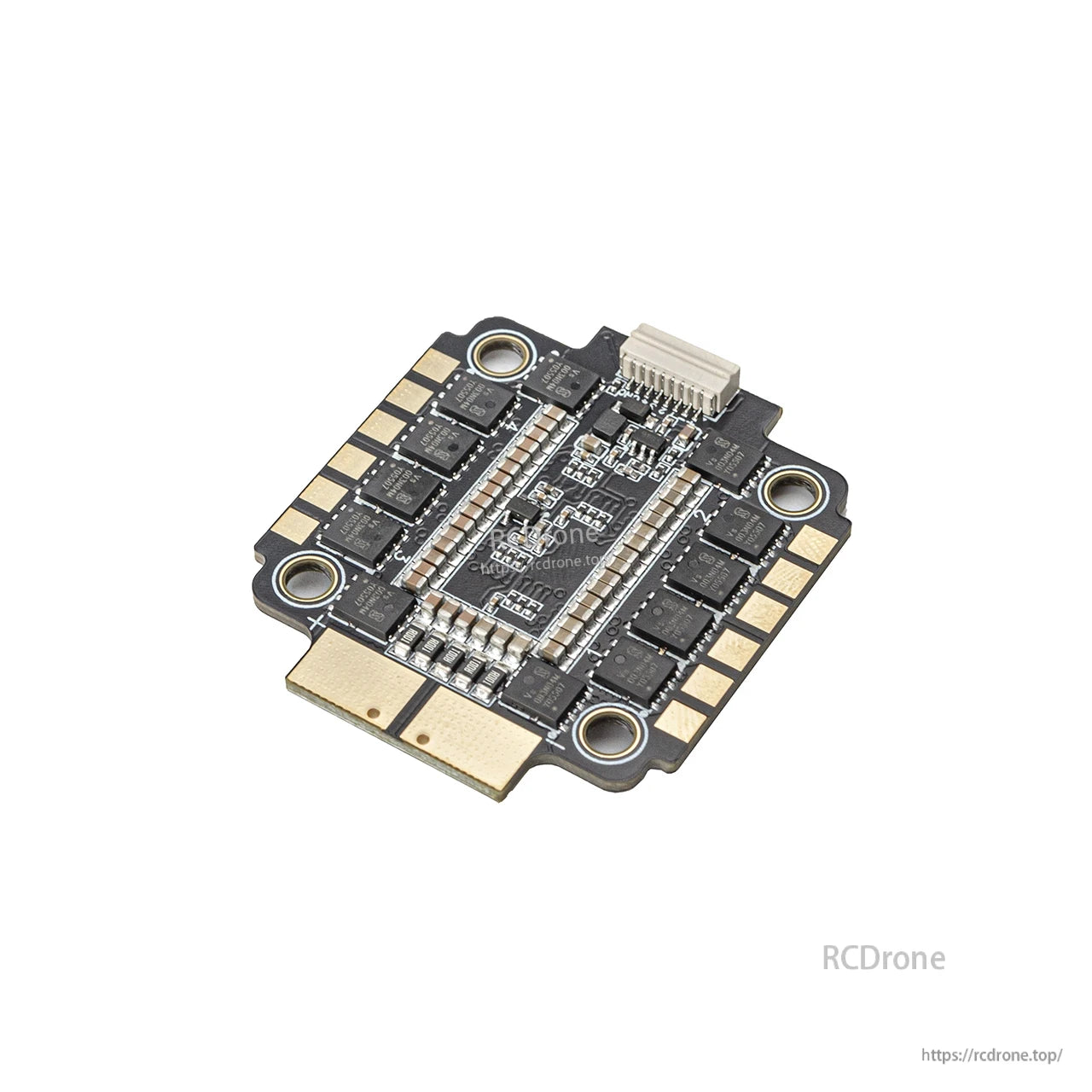

  • OddityRC Vortex S60 60A 6S 4-in-1 ESC angled view highlighting motor pads and board thickness

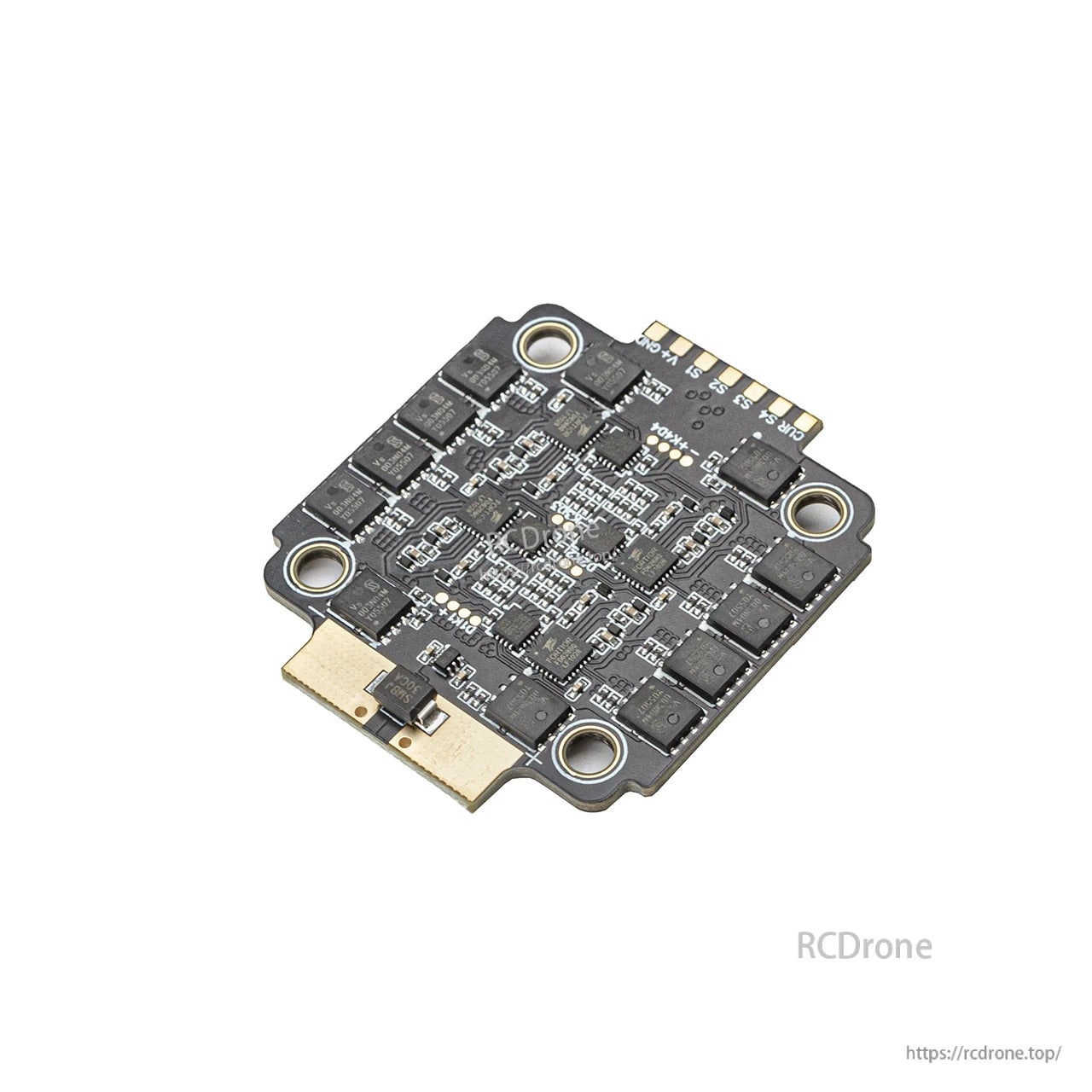

  • Angled view of ESC underside showing MOSFET layout, mounting holes, and battery pad end

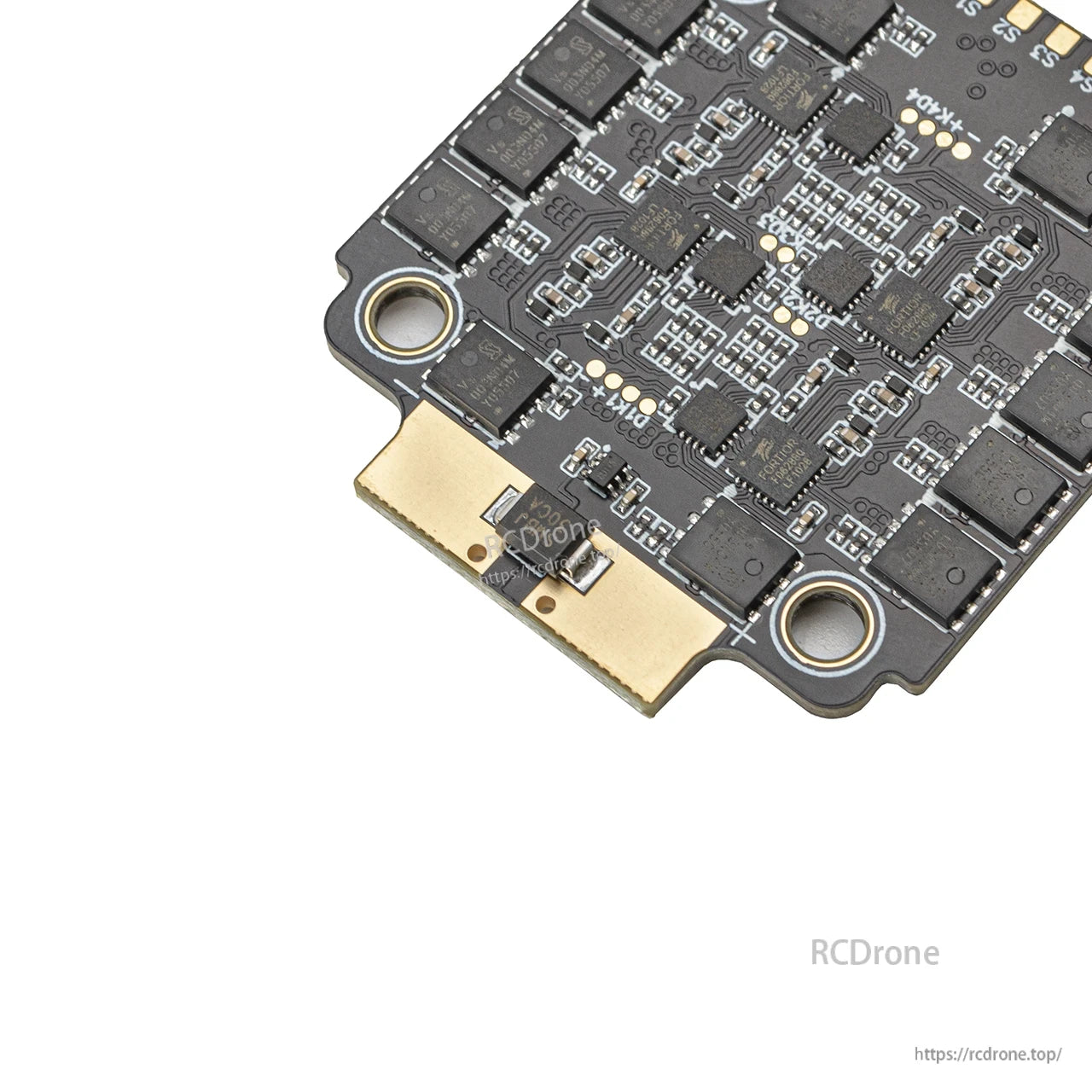

  • Close-up of battery power pads and nearby components on the ESC underside

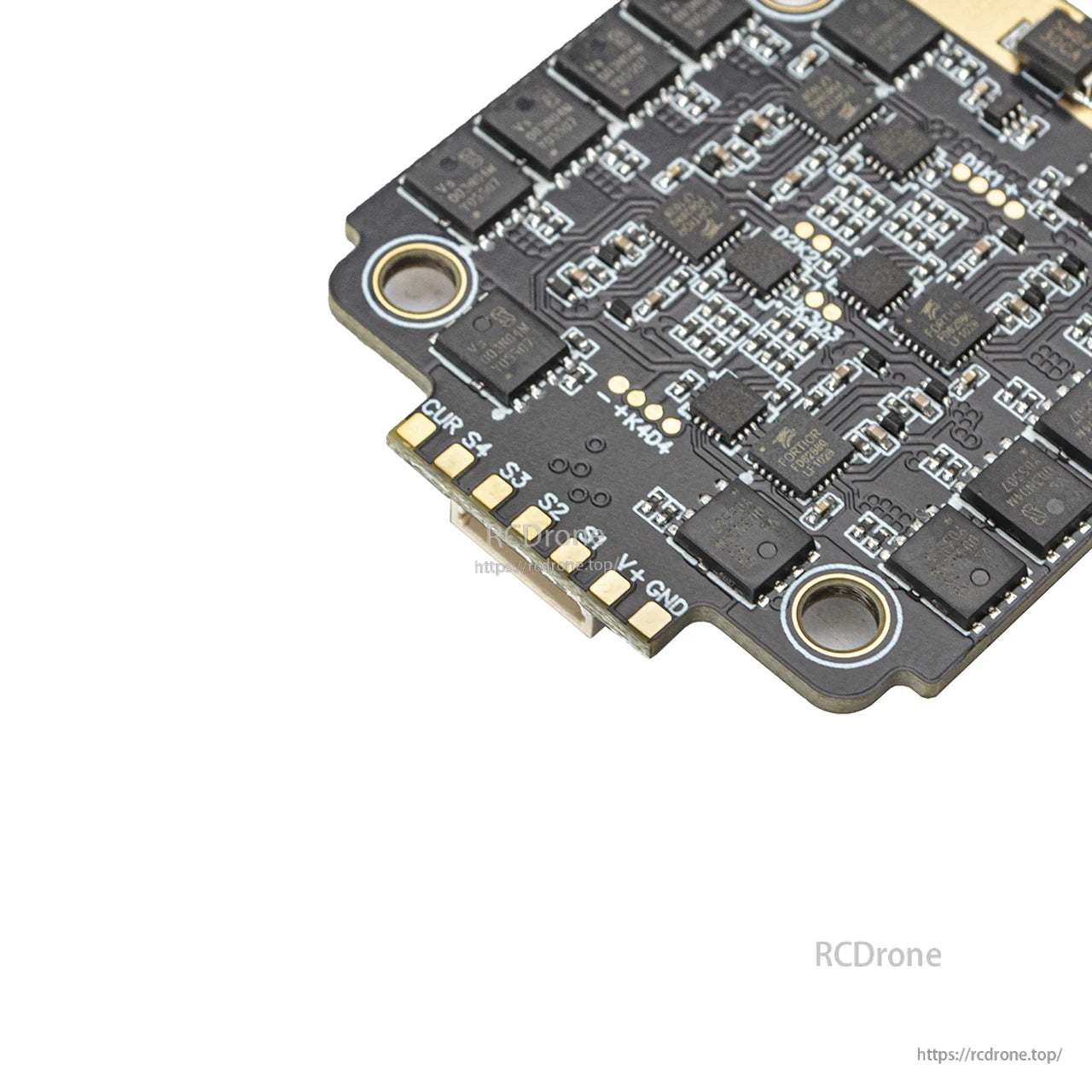

  • Close-up of signal pad row labeled CUR, S4, S3, S2, V+, GND on the ESC

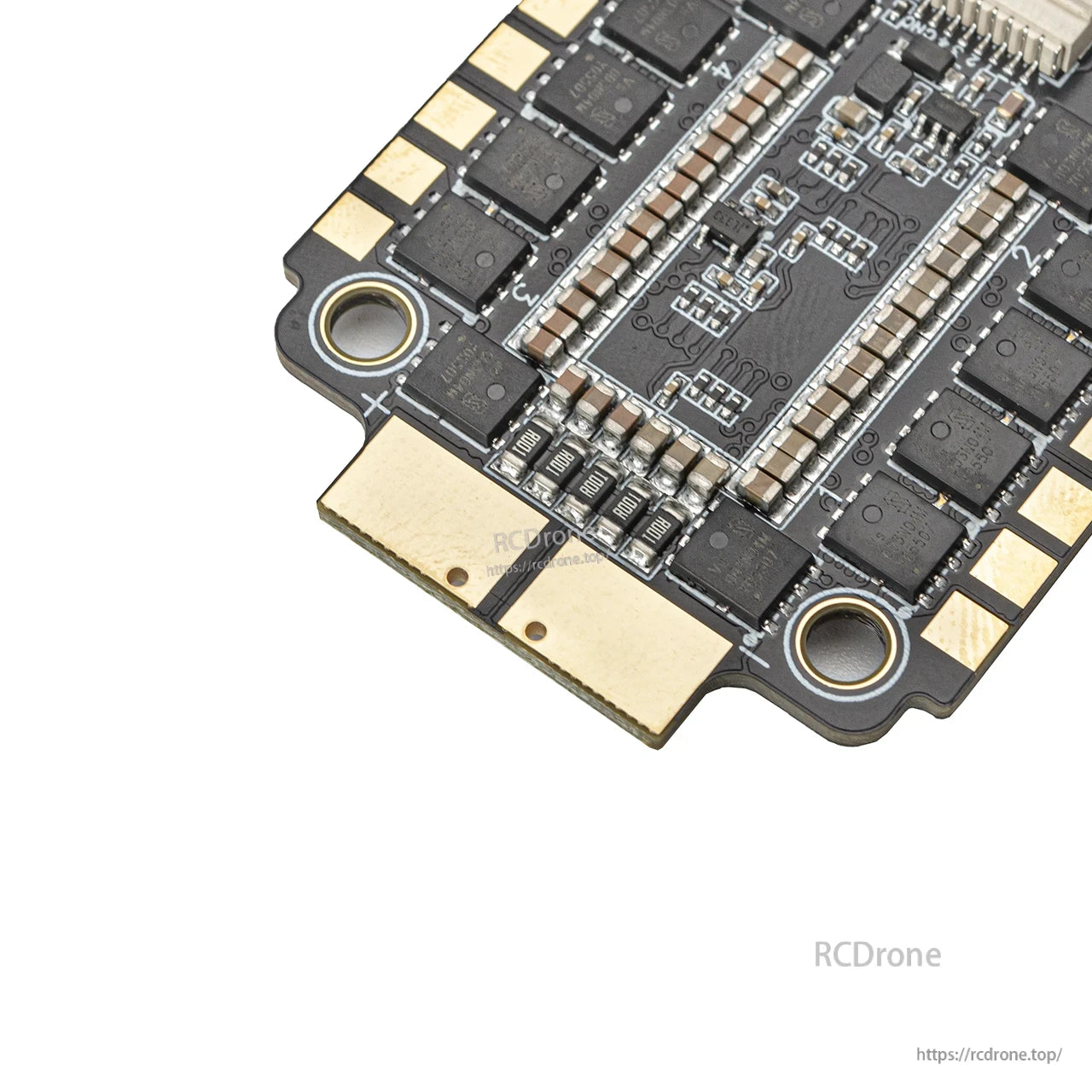

  • Close-up of motor output solder pads and capacitor bank on the 4-in-1 ESC

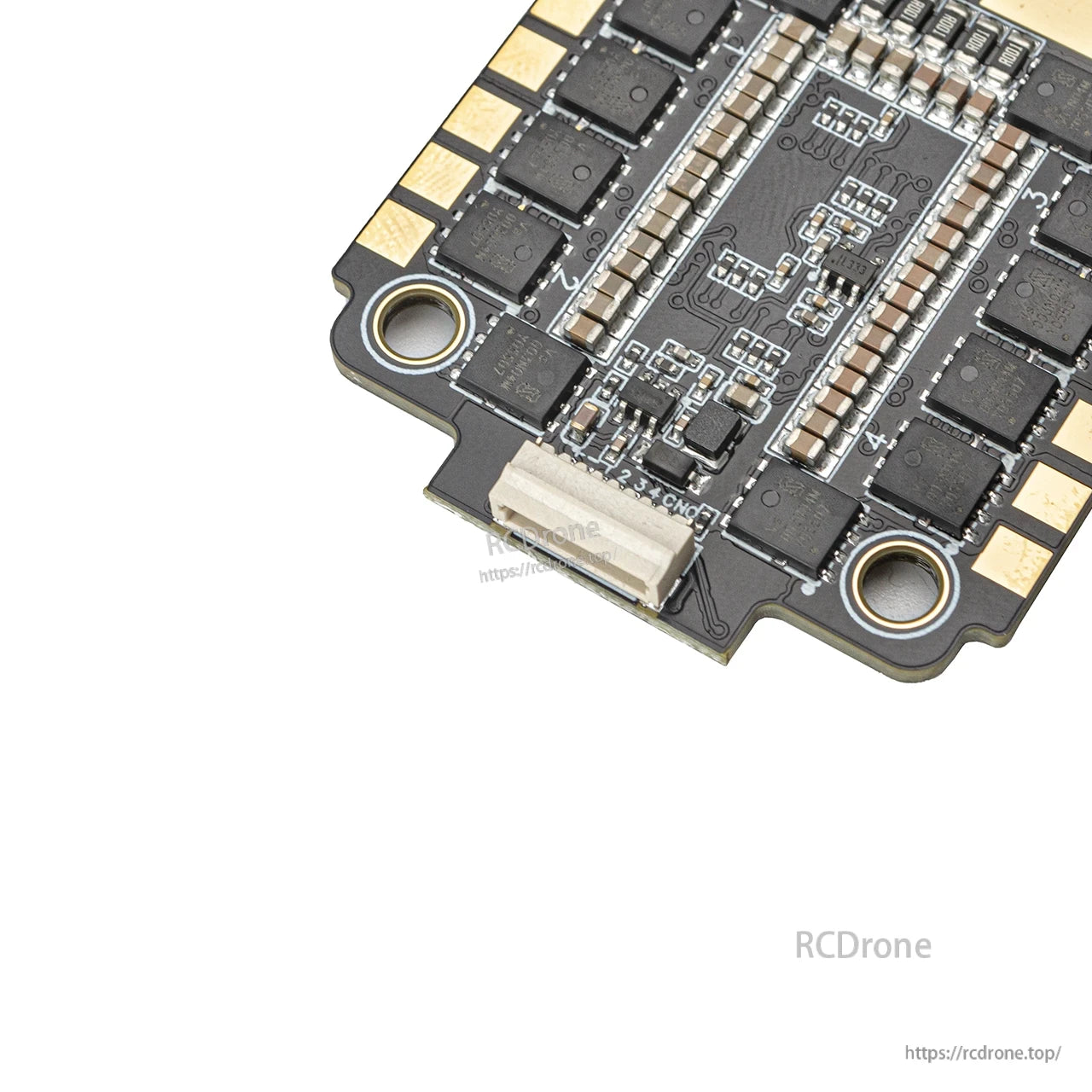

  • Close-up of ESC JST plug connector and adjacent solder points on the board
1 8

OddityRC Vortex S60 60A 6S 4-en-1 ESC (BLS) BLHeli_S/Bluejay, 3~8S, 30,5x30,5mm M3

OddityRC Vortex S60 60A 6S 4-en-1 ESC (BLS) BLHeli_S/Bluejay, 3~8S, 30,5x30,5mm M3

OddityRC

$56.79 USD
$56.79 USD
Promotion Épuisé
Taxes incluses. Frais d'expédition calculés à l'étape de paiement.
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Afficher tous les détails

Aperçu

OddityRC Vortex S60 est un ESC 4-en-1 (BLS) conçu pour des constructions multi-rotors utilisant un motif de montage de 30,5 x 30,5 mm (M3). Il prend en charge le firmware BLHeli_S/Bluejay et les protocoles de signal ESC courants, y compris PWM, Oneshot, DShot 150/300/600 et MultiShot.

Caractéristiques clés

  • 60A de courant continu, 70A de courant de pointe
  • Entrée : 3~8S
  • Firmware : BLHeli_S/Bluejay
  • Protocoles : PWM/Oneshot/DShot 150/300/600/MultiShot
  • Compteur de courant : Oui
  • Montage : 30,5*30.5mm/M3

Spécifications

Nom du produit Vortex S60 6S 4IN1 ESC(BLS)
Courant continu 60A
Courant de pointe 70A
Entrée 3~8S
Firmware BLHeLi_S/Bluejay
Protocole PWM/Oneshot/DShot 150/300/600/MultiShot
Compteur de courant Oui
Montage 30.5*30.5mm/M3
Taille 43*48.8mm

Notes de câblage / Schéma

  • Texte du schéma de câblage affiché : SCHÉMA DE CÂBLAGE, F405_60A_FC STACK.
  • Étiquettes de connexion affichées : CAMÉRA, ESC, BIPPEUR, GPS, BOOT, LED, VTX, RÉCEPTEUR, BATTERIE, et sorties de moteur MOTEUR1, MOTEUR2, MOTEUR3, MOTEUR4.
  • Conseil affiché : Deux condensateurs sont recommandés pour des performances optimales.

Pour un support d'installation et des questions de compatibilité avant-vente, contactez support@rcdrone.top or visitez https://rcdrone.top/.

Détails

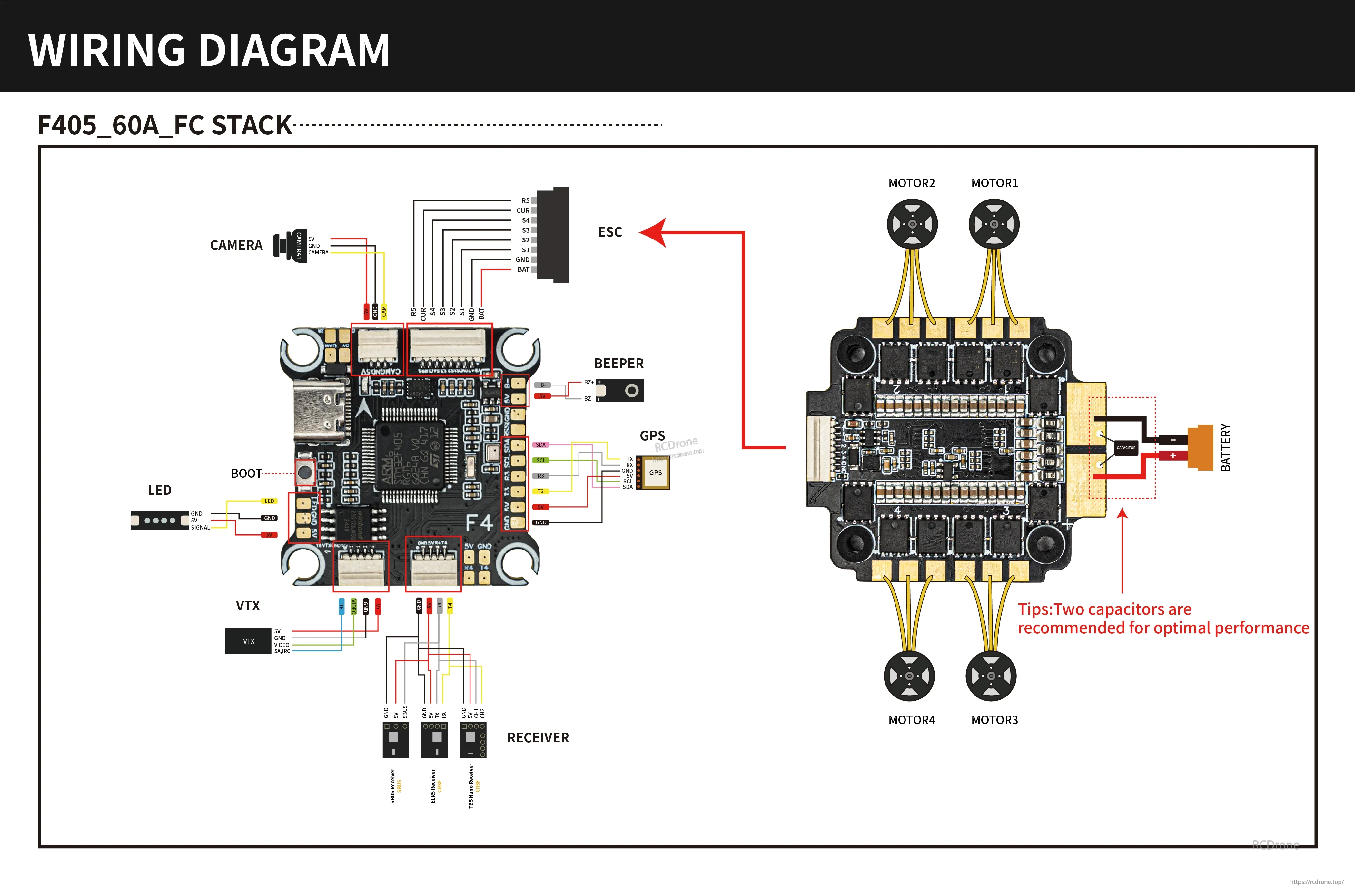

OddityRC Vortex S60 60A 6S 4-in-1 ESC wiring diagram for F405 60A FC stack with port labels

Utilisez le schéma de câblage de la pile pour connecter caméra, VTX, récepteur, GPS, bippeur, LED, fil de batterie et sorties de moteur ; deux condensateurs sont recommandés pour de meilleures performances.
