Module de positionnement WitMotion WTGPS+BD Multi-GNSS NMEA0183 (AT6558) avec options d'antenne pour Arduino/FC

Aperçu

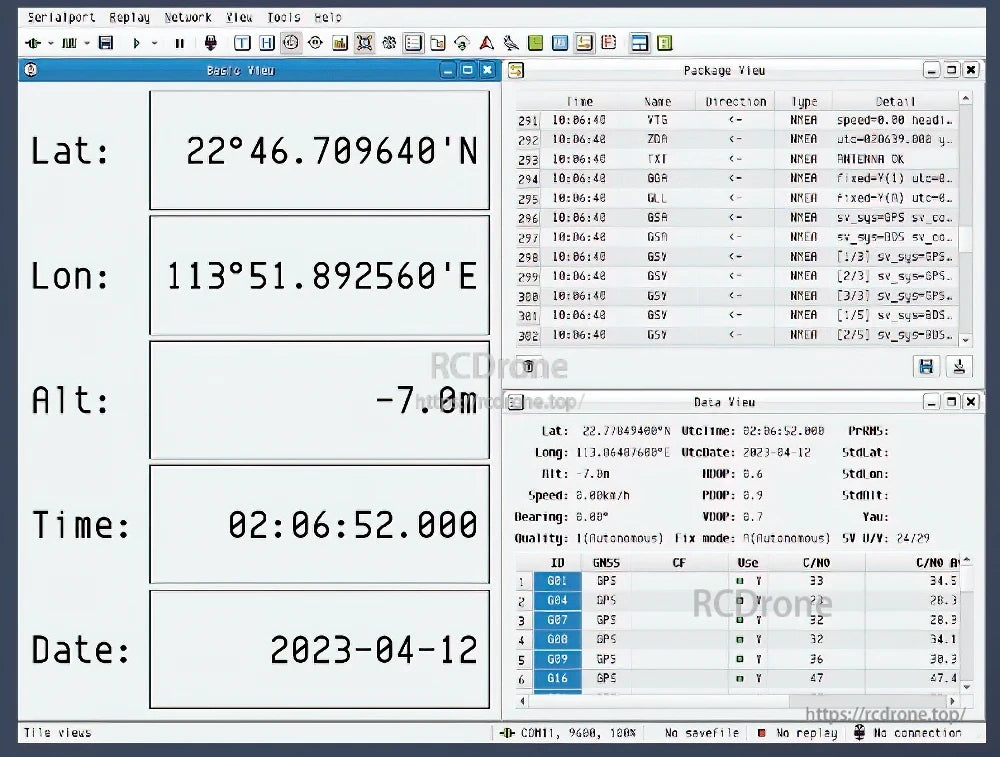

Le WitMotion WTGPS+BD est un module de positionnement GNSS multi-systèmes conçu pour des projets Arduino et des intégrations de contrôle de vol/robotique utilisant une sortie de données série (TTL). Il prend en charge la réception satellite combinée (BDS/GPS/GLONASS et plus) et est proposé avec différentes sélections d'antennes, y compris des options d'antennes externes et céramiques, ainsi qu'une version WTGPS-M RS485/MODBUS en option pour des communications de style industriel.

Caractéristiques clés

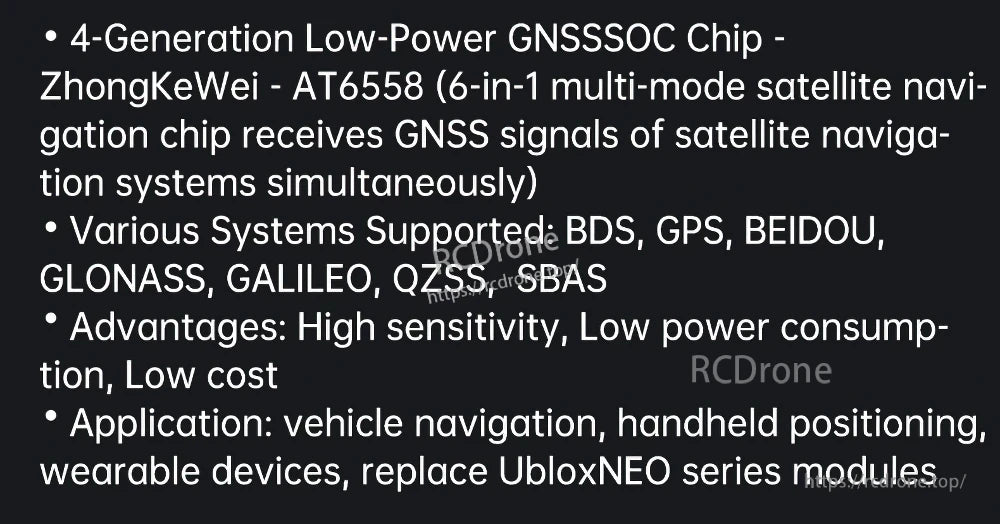

• GNSSSoC : ZhongKeWei AT6558 (puce GNSSSoC basse consommation de 4ème génération ; “puce de navigation satellite multi-mode 6-en-1”)

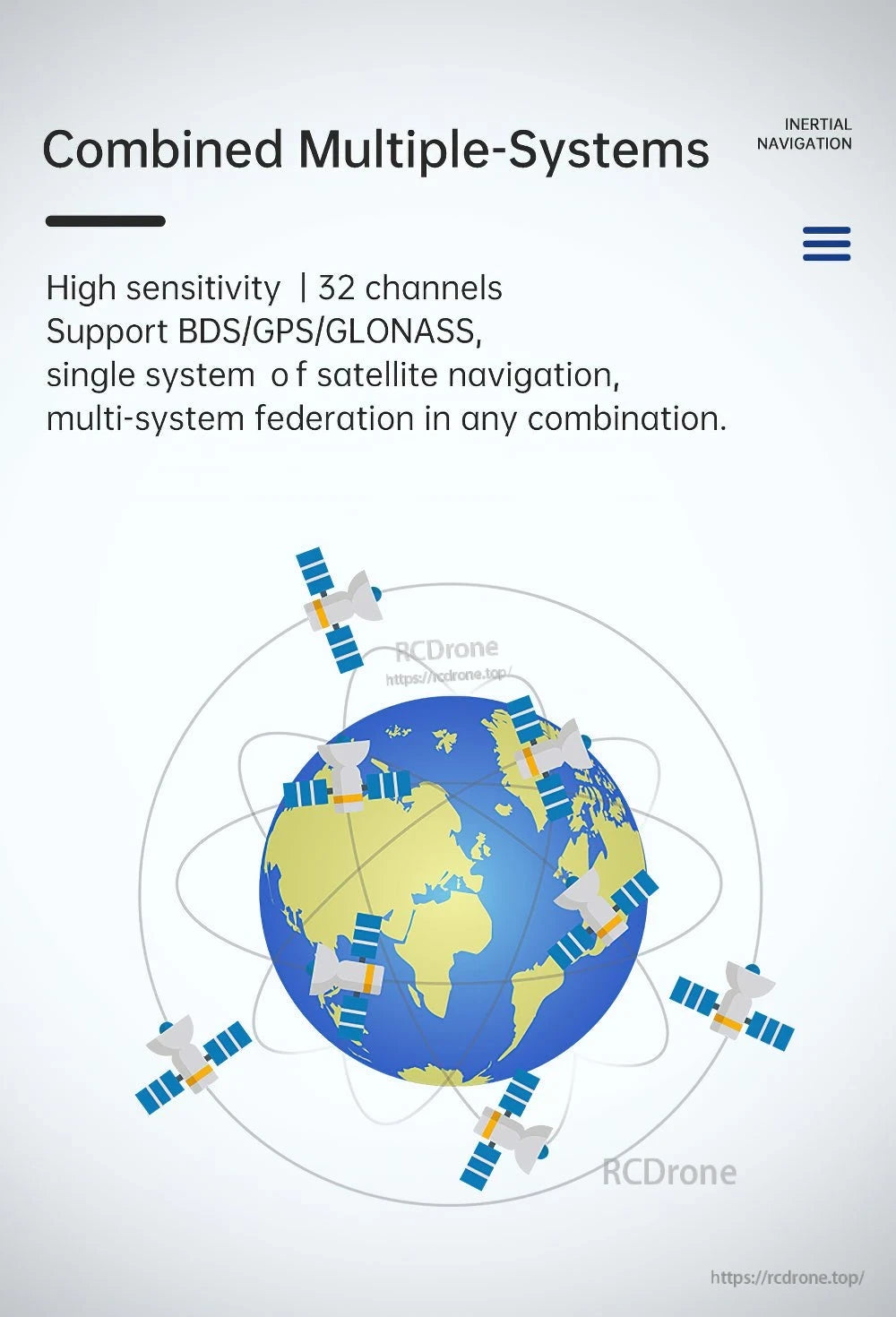

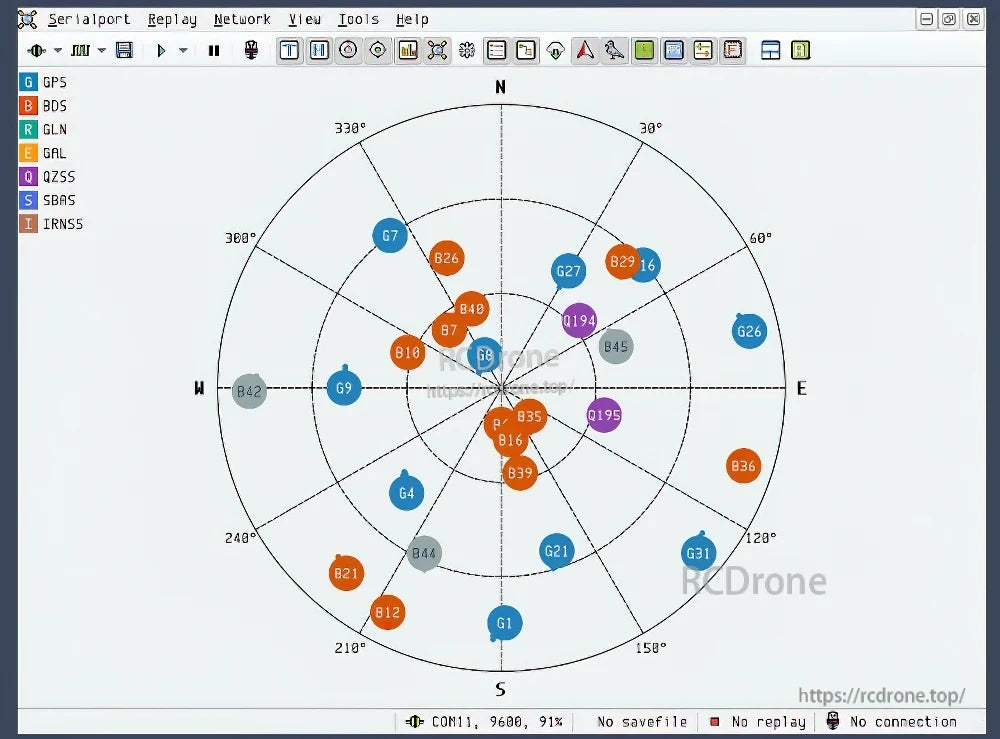

• Support multi-systèmes : BDS, GPS, GLONASS, GALILEO, QZSS, SBAS
• 32 canaux
• Précision de positionnement : <2,5 m (CEP50)
• Sensibilité de suivi : -162 dBm

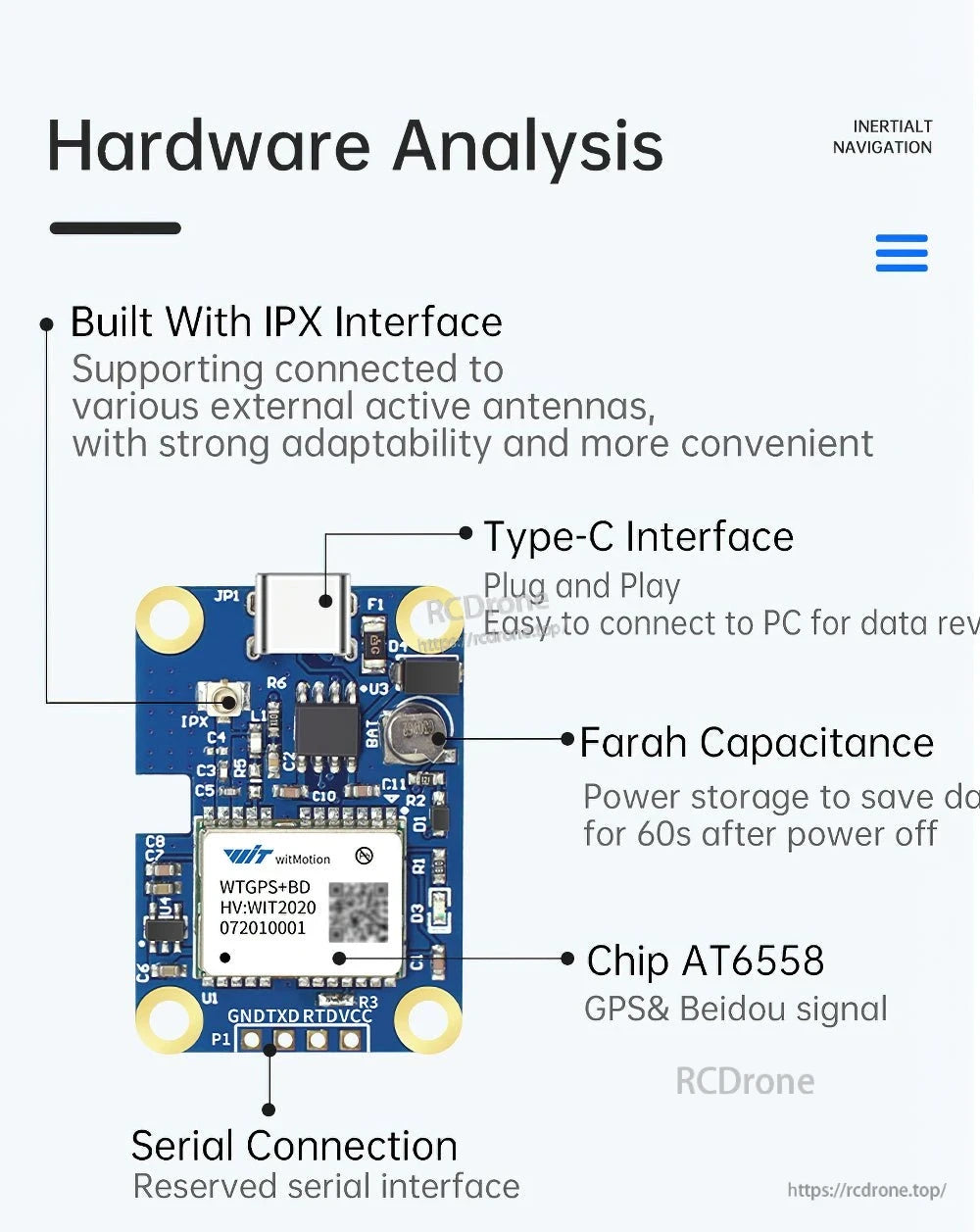

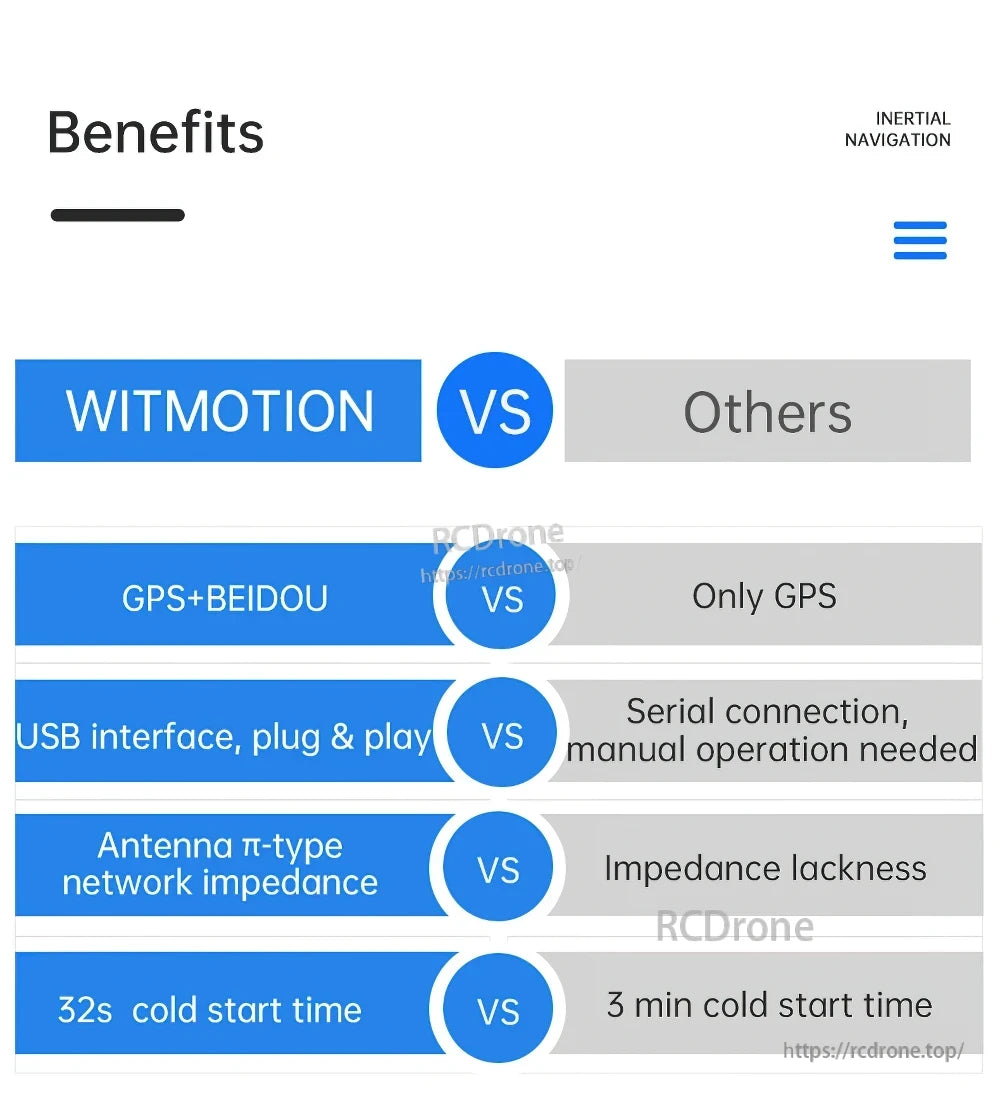

• Interface Type-C (plug and play) et connexion série réservée
• Interface IPX intégrée pour connecter des antennes actives externes

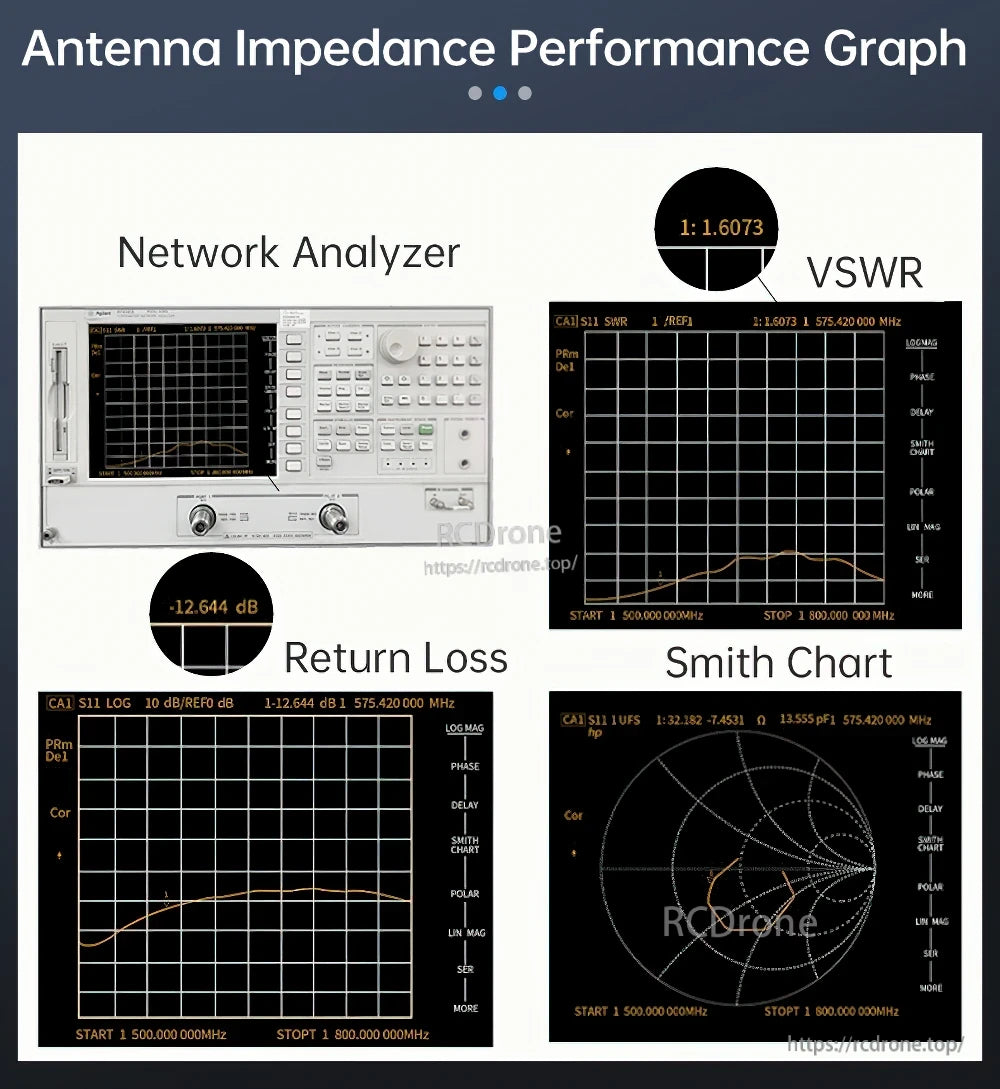

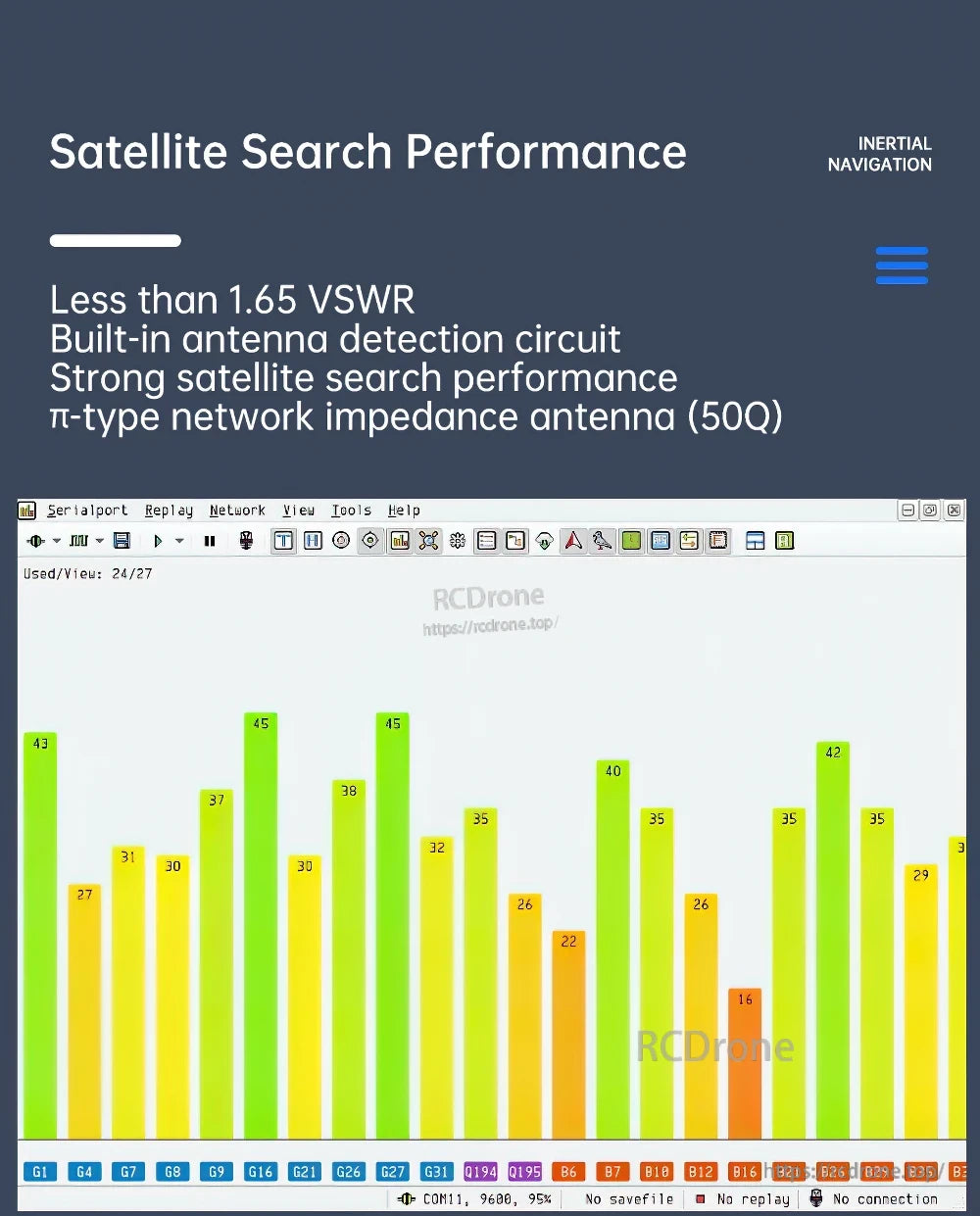

• Remarques sur les performances de l'antenne : moins de 1.65 VSWR ; circuit de détection d'antenne intégré ; antenne à impédance réseau de type π (50Ω)
• Capacité de stockage d'énergie en Farads : sauvegarder les données pendant 60 s après l'arrêt

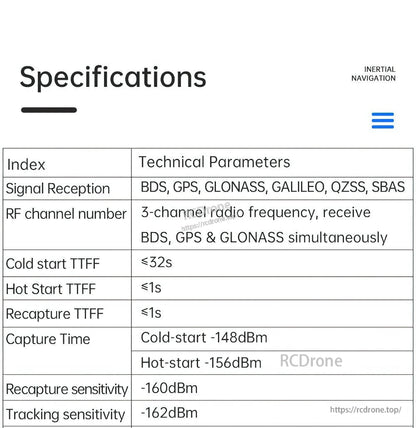

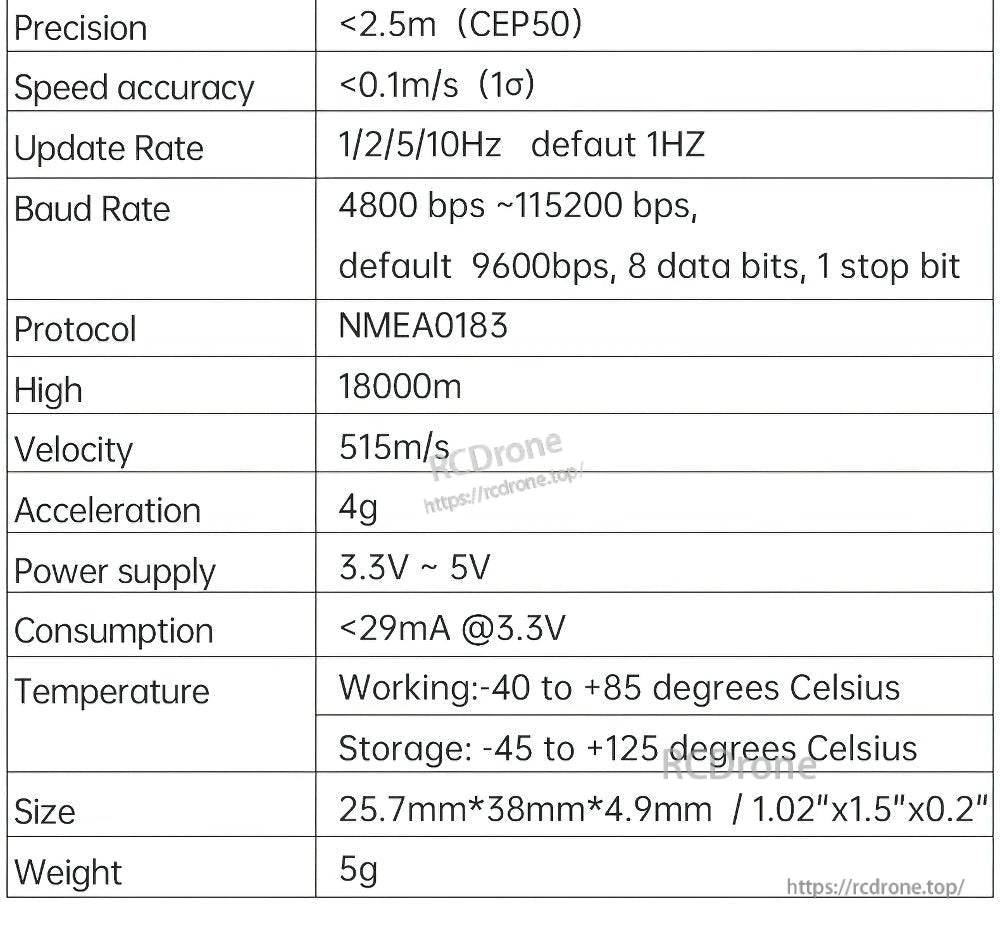

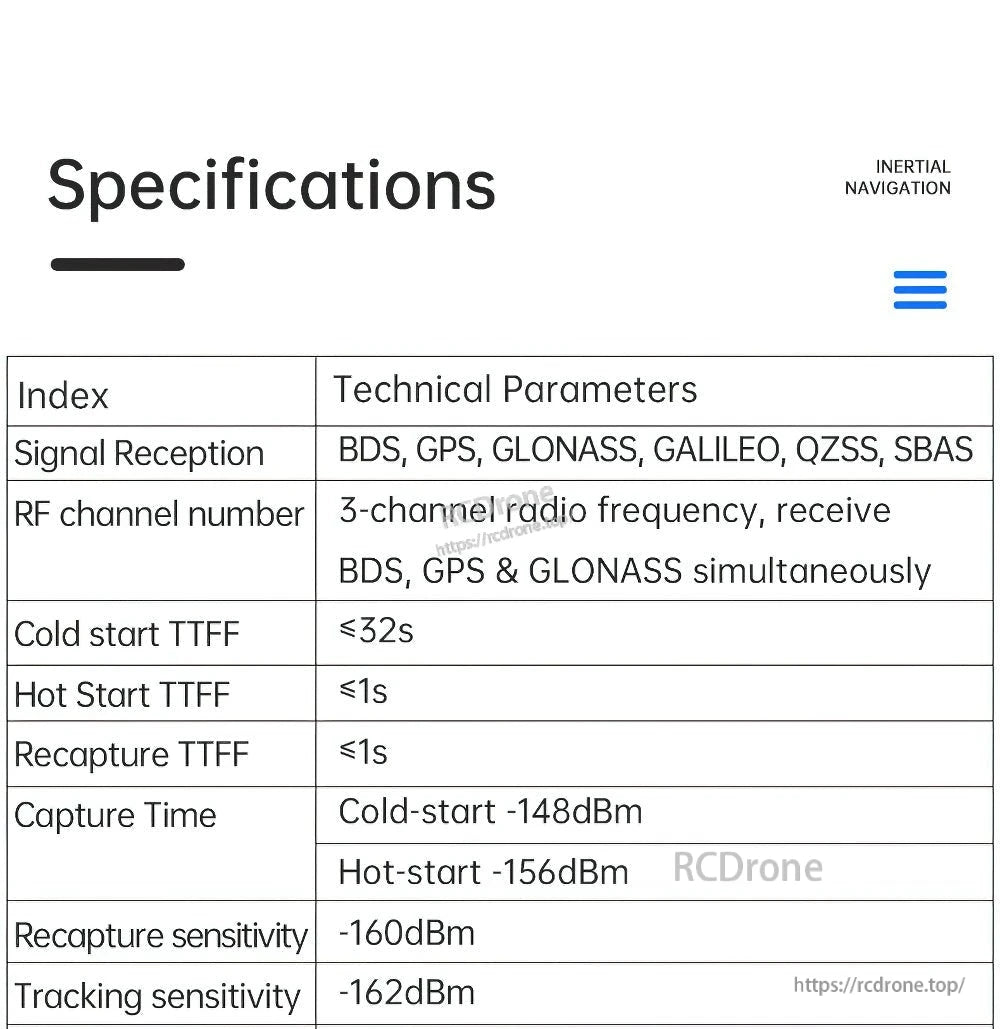

Spécifications

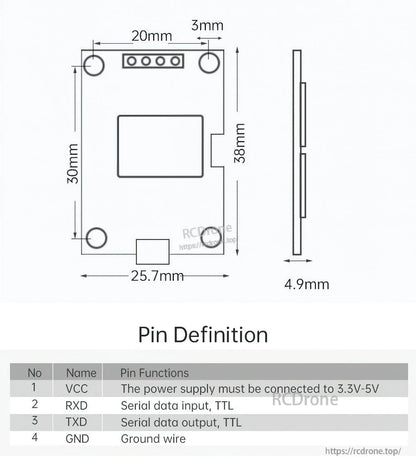

Définition des broches (carte WTGPS+BD)

Le sérigraphie de la carte indique l'ordre de l'en-tête série comme suit : GND / TXD / RXD / VCC.

Options d'antenne

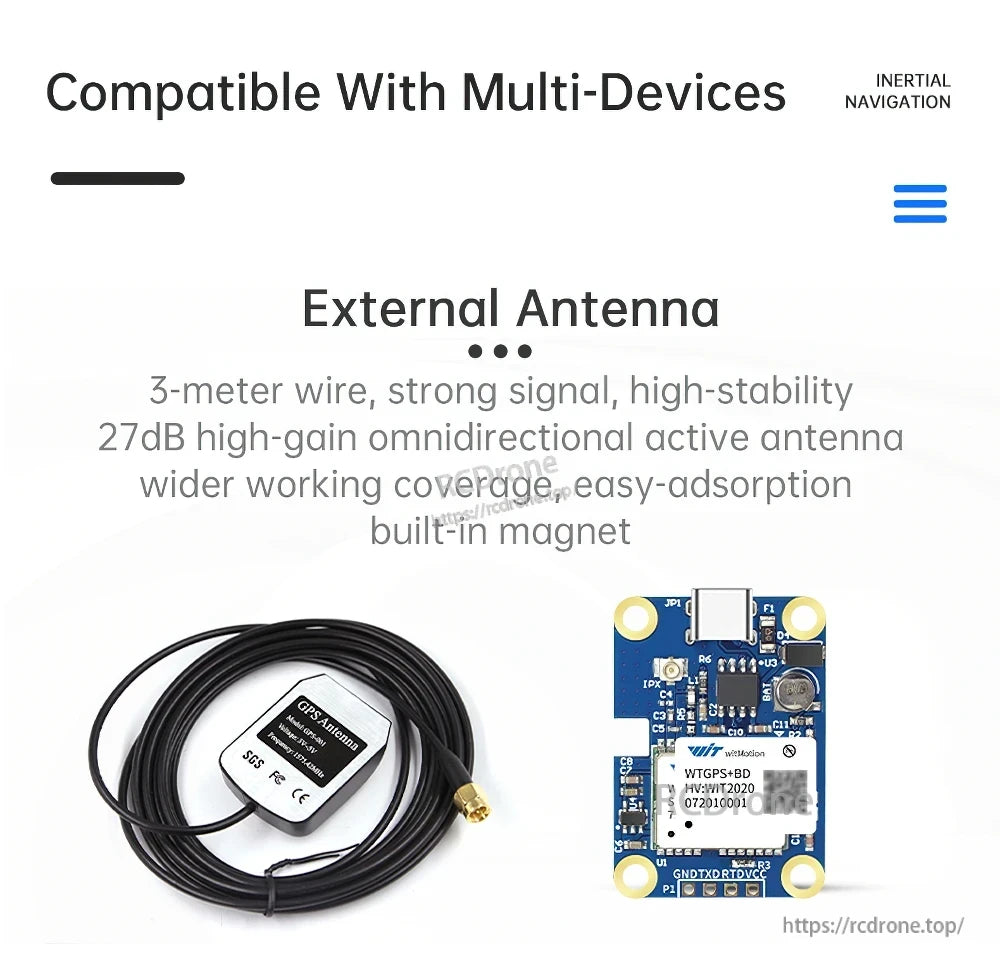

• Antenne externe: Fil de 3 mètres ; antenne active omnidirectionnelle à gain élevé de 27 dB ; couverture de travail plus large ; aimant intégré.

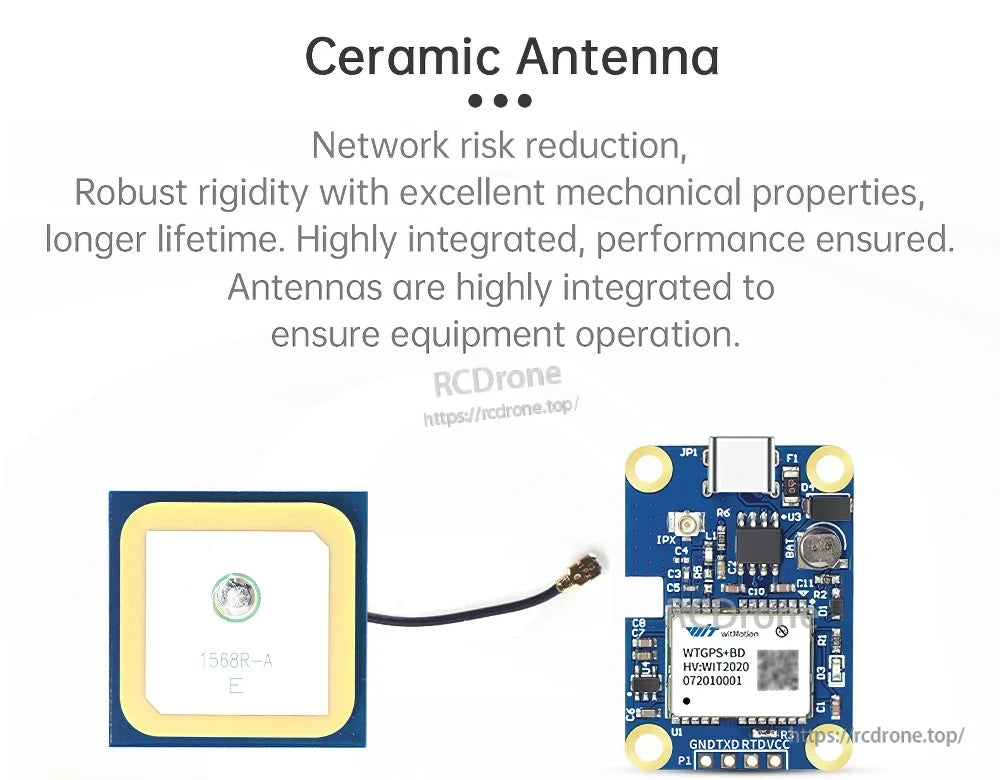

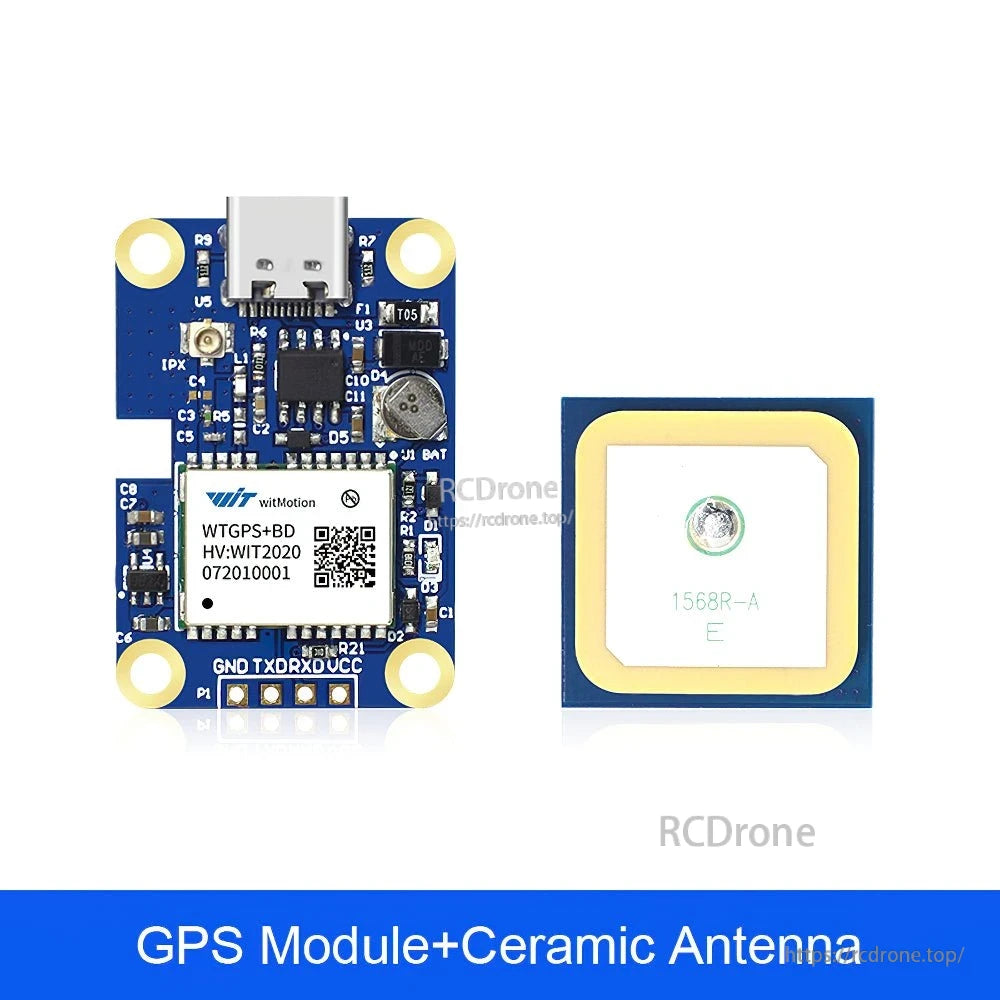

• Antenne en céramique: conception hautement intégrée destinée à garantir le fonctionnement de l'équipement (aucun autre paramètre numérique fourni).

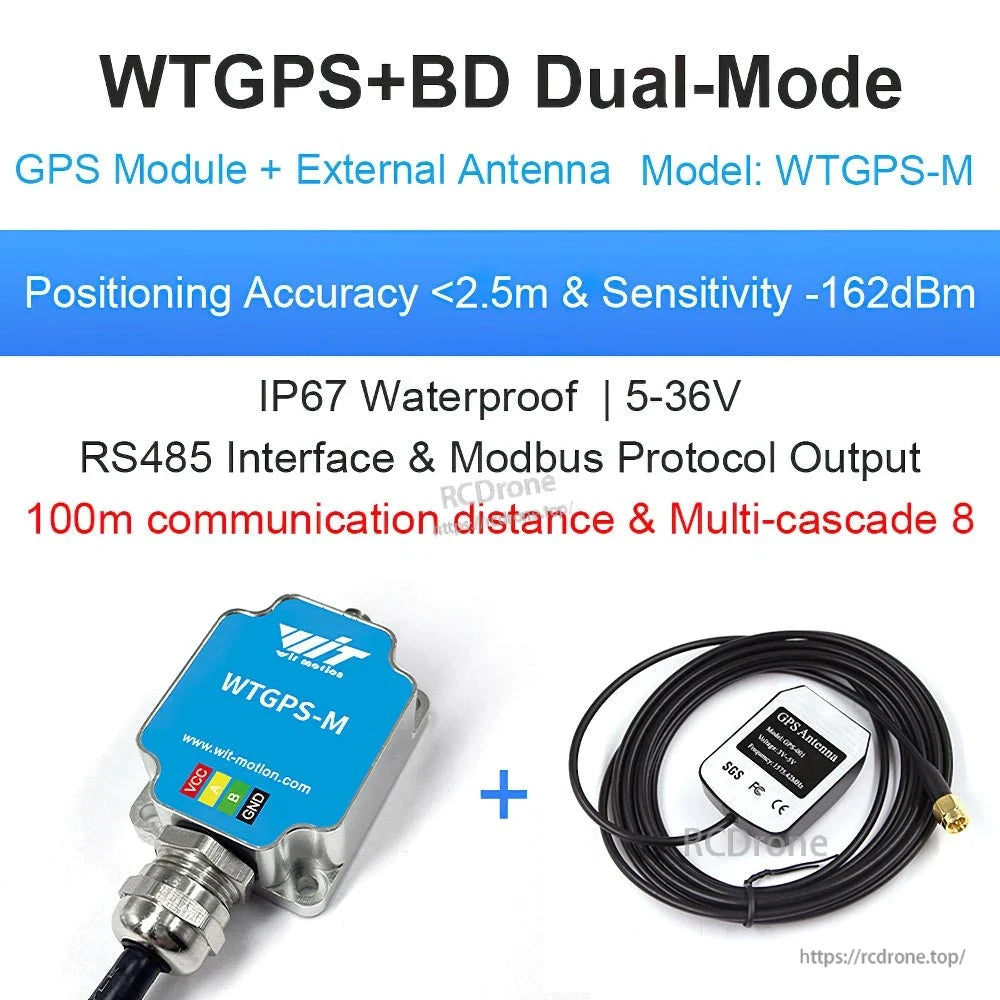

WTGPS-M (version RS485/MODBUS)

• Interface RS485, sortie protocole MODBUS (orienté vers les normes de communication industrielle)
• Note de câblage : A à A, B à B

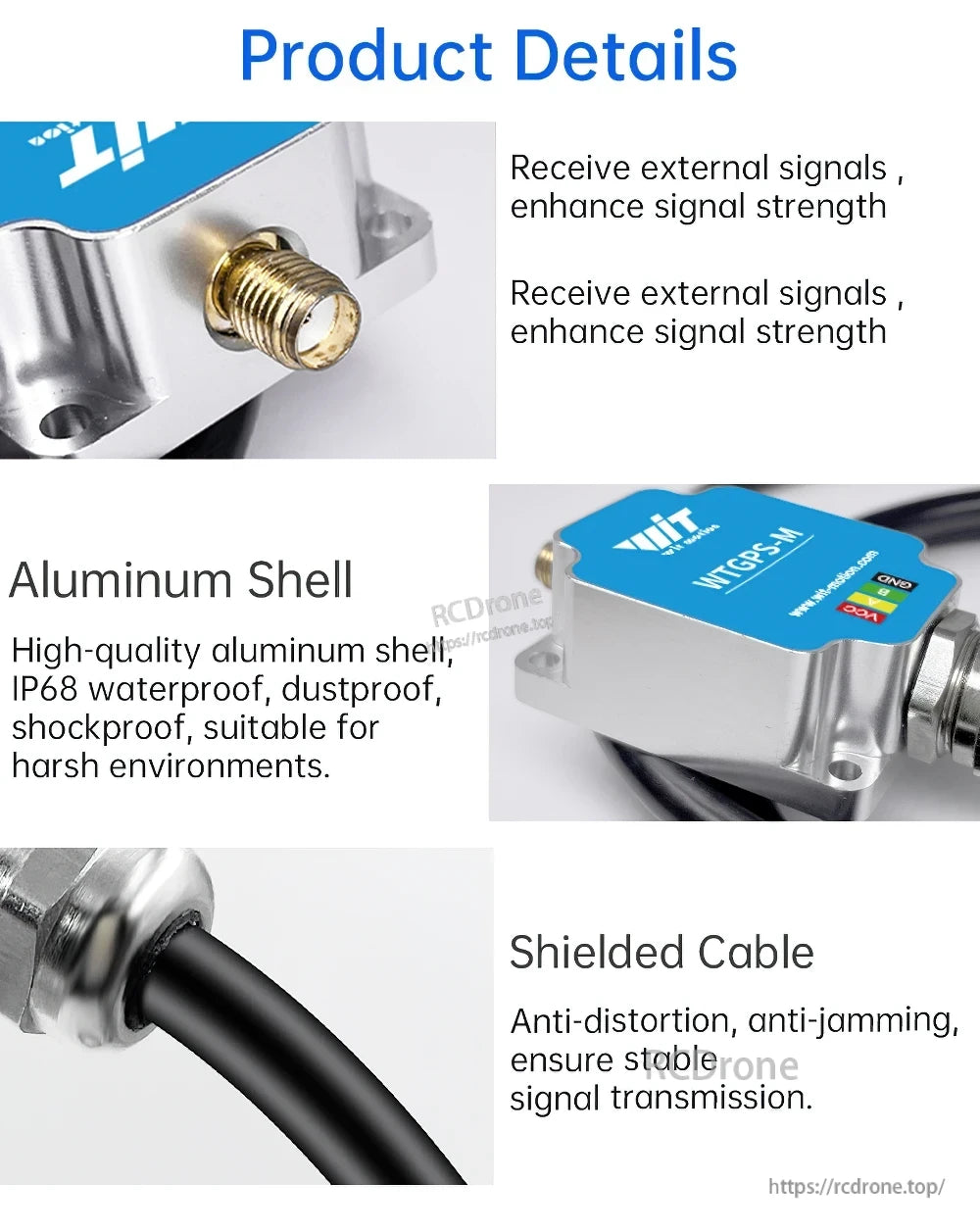

• Boîtier en aluminium ; étanche/dustproof IP68 ; résistant aux chocs ; adapté aux environnements difficiles
• Câble blindé conçu pour une transmission de signal stable (formulation dans les notes source résistance aux interférences)
• Reçoit des signaux externes pour renforcer la puissance du signal

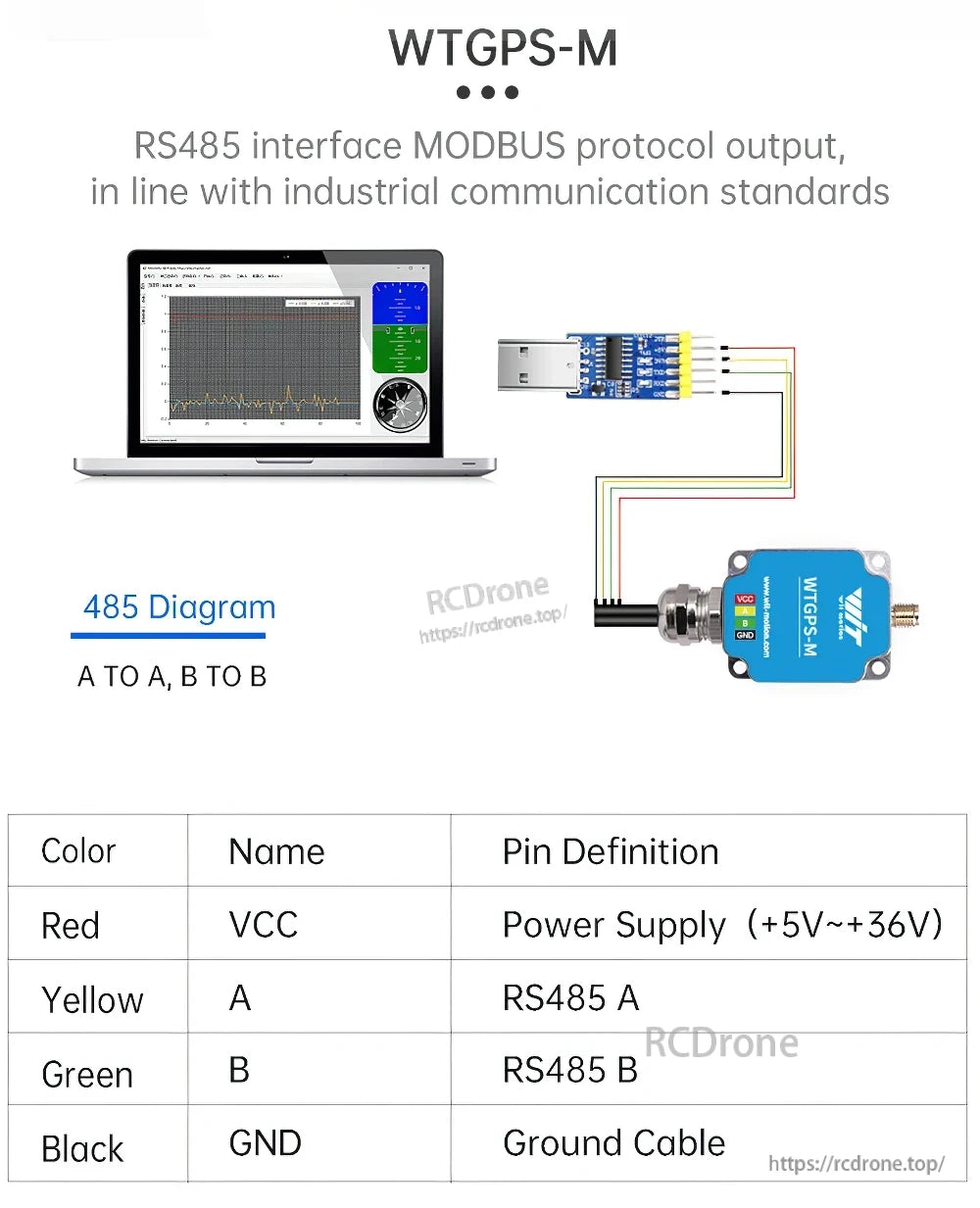

Définition des fils/pins WTGPS-M

Applications

• Navigation de véhicule
• Positionnement portable
• Dispositifs portables
• Remplacement des modules de la série Ublox NEO (comme indiqué dans le matériel source)

Pour le support de câblage/sélection (TTL vs RS485, et choix d'antenne), contactez [email protected] or visitez https://rcdrone.top/ .

Détails

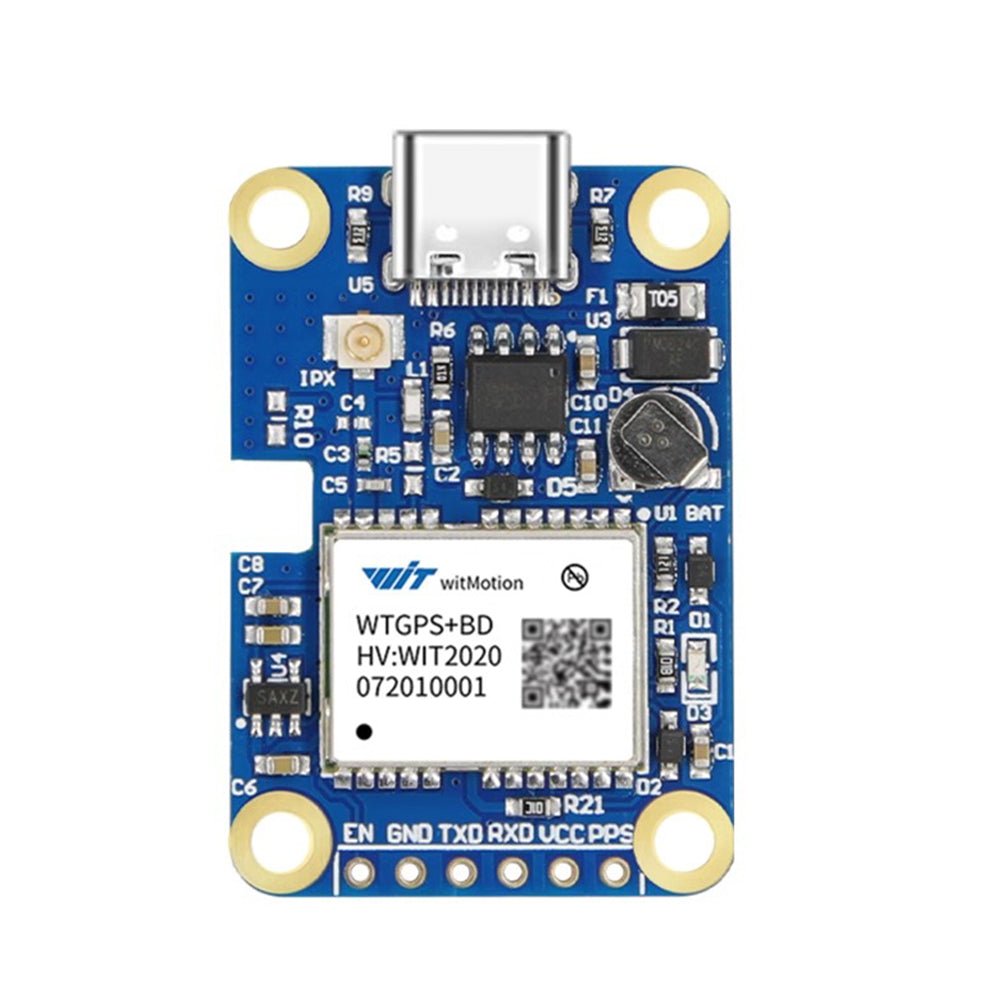

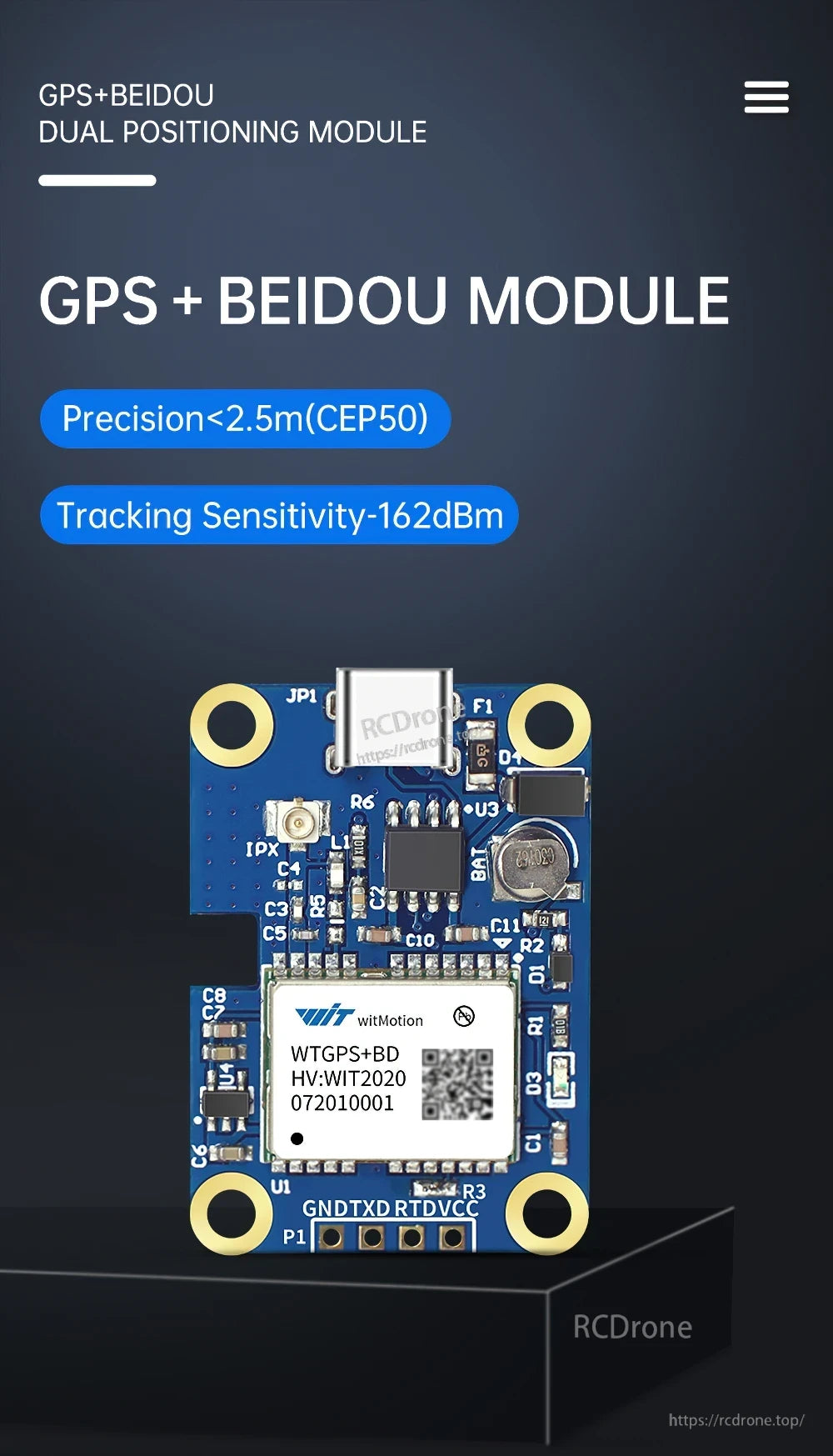

Le WitMotion WTGPS+BD est un module GNSS compact pour Arduino, la robotique et les constructions de contrôle de vol utilisant une sortie de données série TTL.

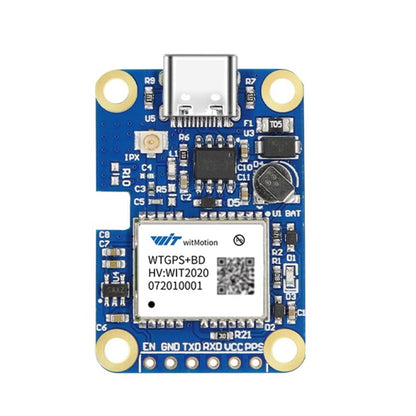

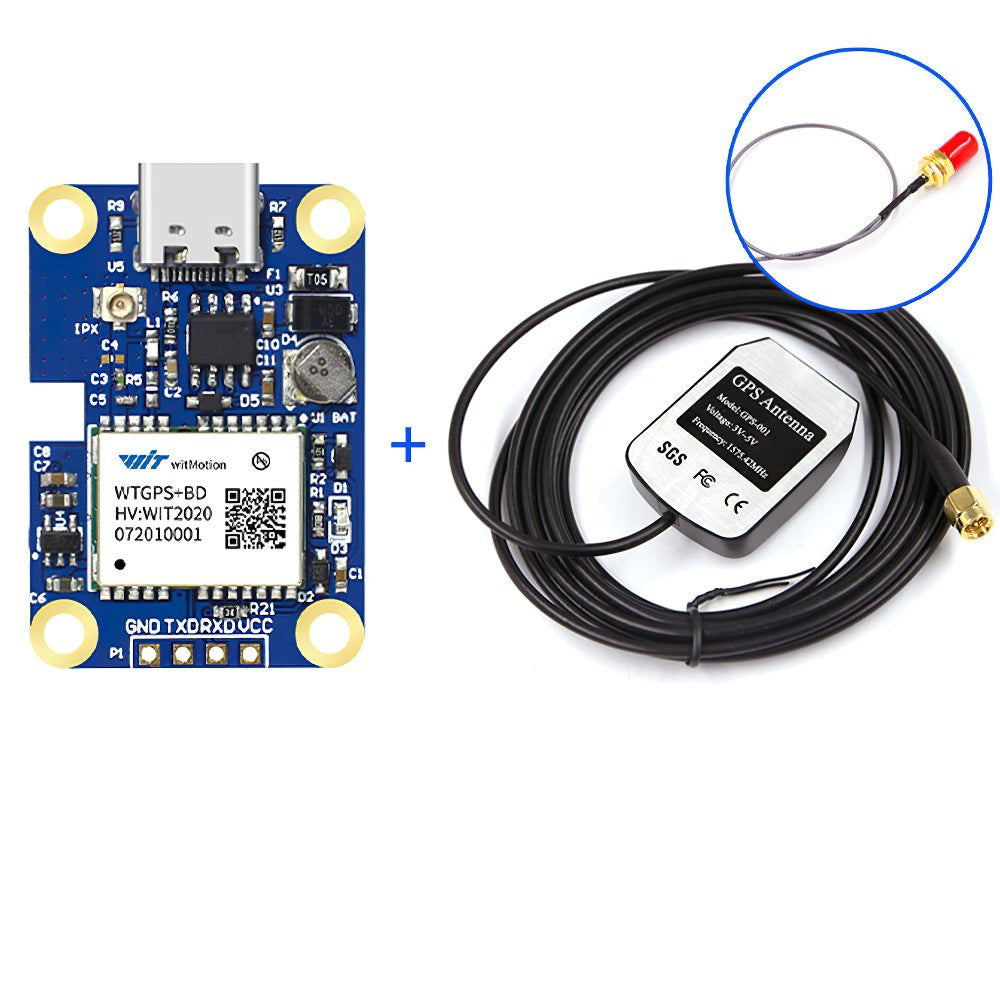

Le Type‑C plug-and-play plus un connecteur IPX prend en charge soit l'option d'antenne intégrée, soit une antenne active externe.

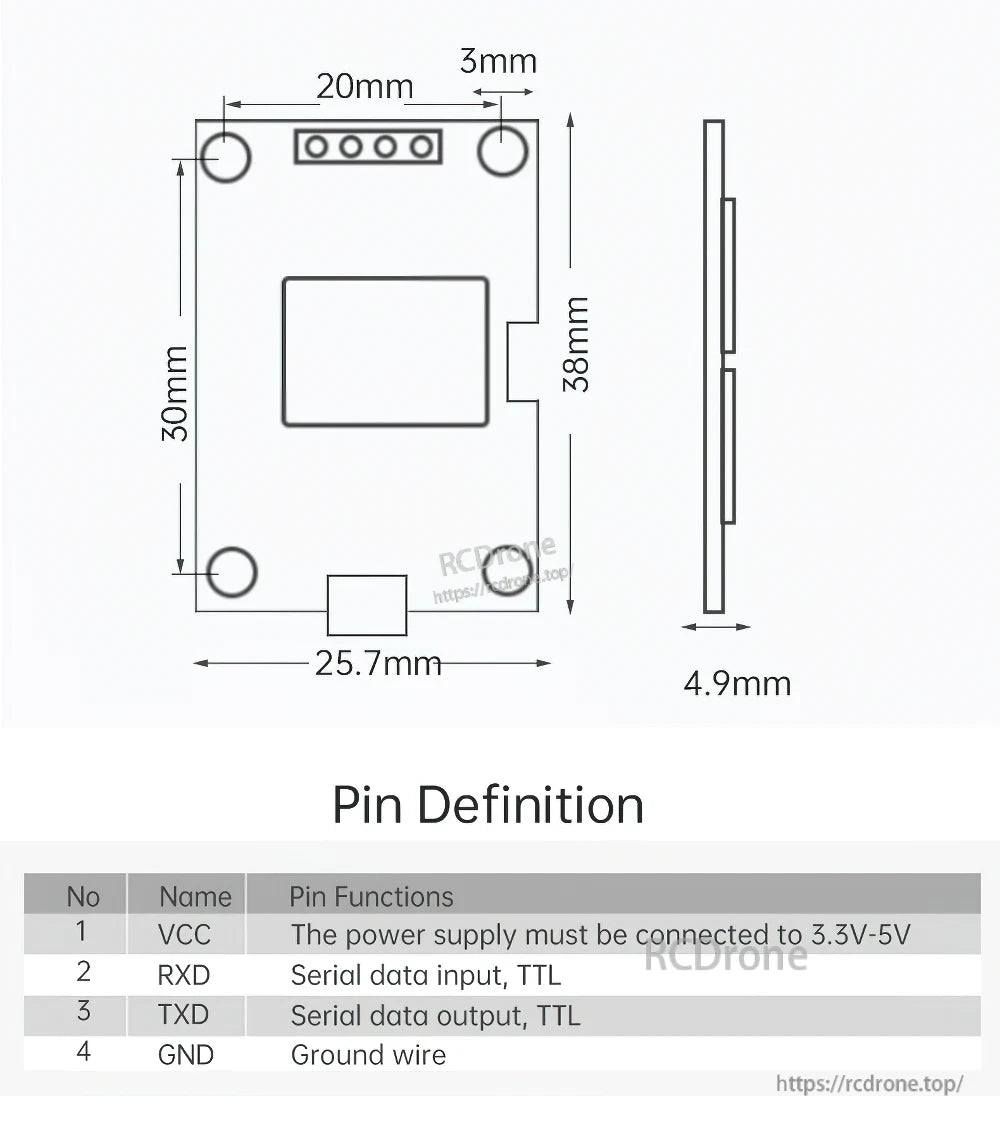

Des étiquettes de broches sont fournies pour un câblage rapide : VCC (3.3–5V), RXD, TXD et GND sur le connecteur série TTL.

Choisissez le kit d'antenne externe lorsque vous avez besoin d'une plus grande flexibilité de placement pour une réception plus forte.

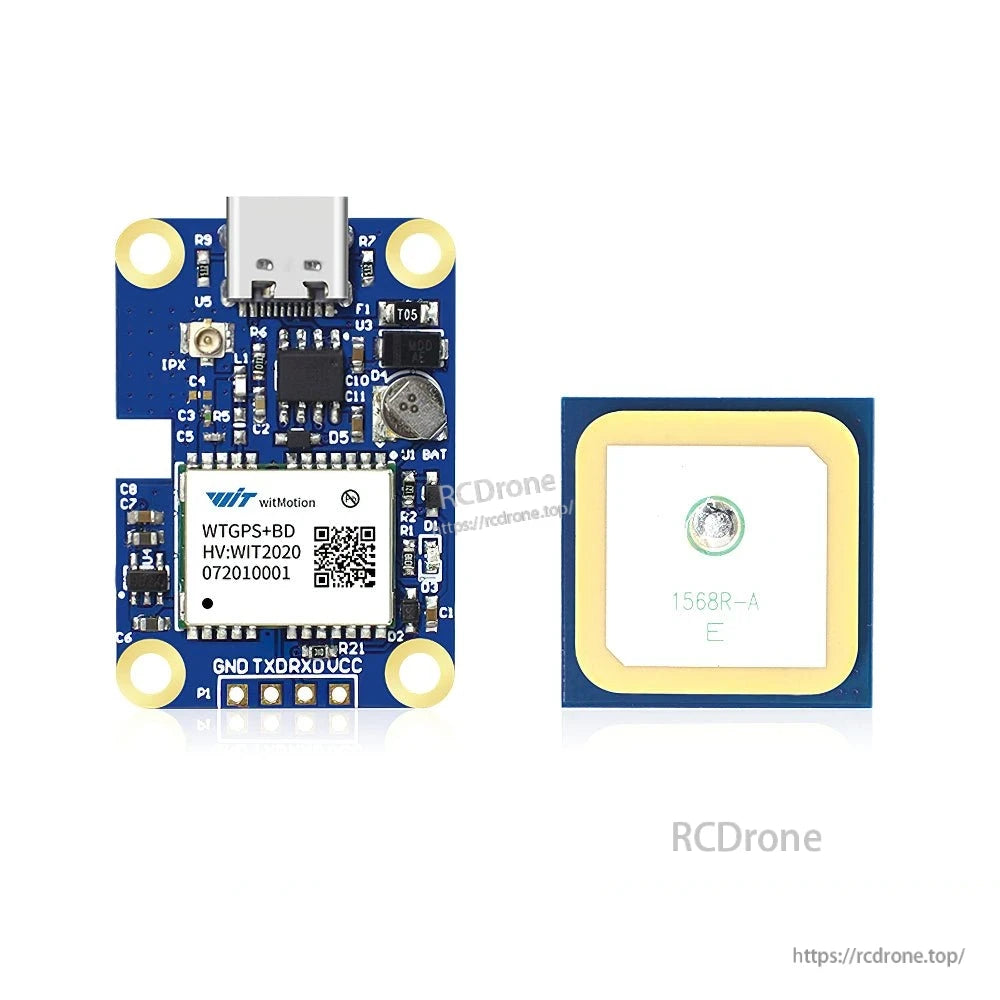

L'option d'antenne en céramique maintient la construction hautement intégrée pour des enceintes à espace contraint.

Une variante WTGPS‑M en option fournit RS485 avec sortie MODBUS pour des communications de style industriel.

Un boîtier en aluminium scellé et un câble blindé sont conçus pour des environnements plus difficiles et une transmission de signal plus stable.
