Module de télémétrie laser Yunshis MVR2EB 0,3-20m, capteur de distance ToF, UART/TTL pour intégration robotique

Yunshis

$75.75 USD

Promotion Épuisé

Taxes incluses. Frais d'expédition calculés à l'étape de paiement.

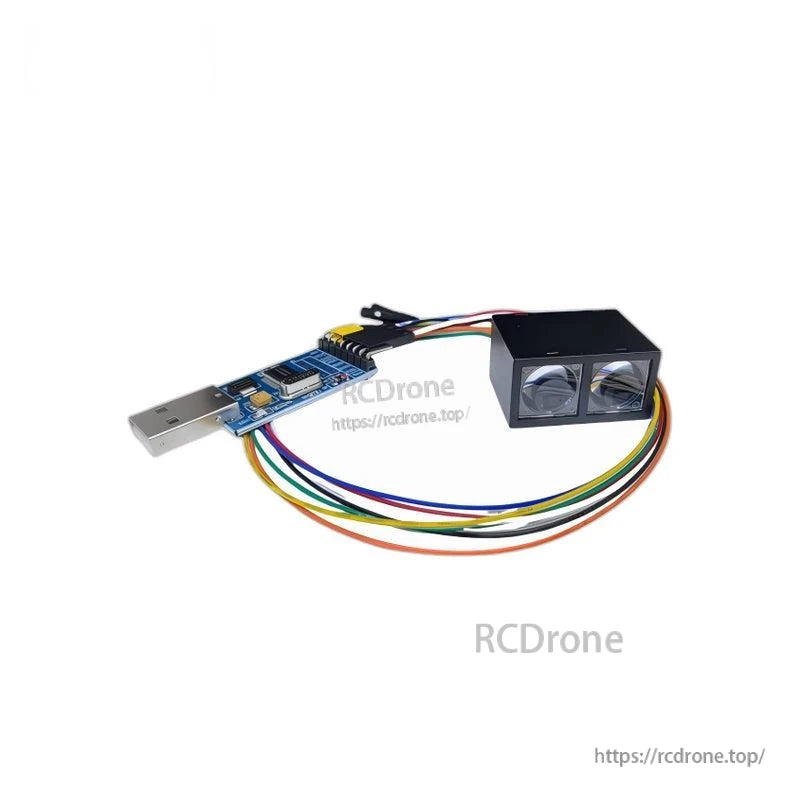

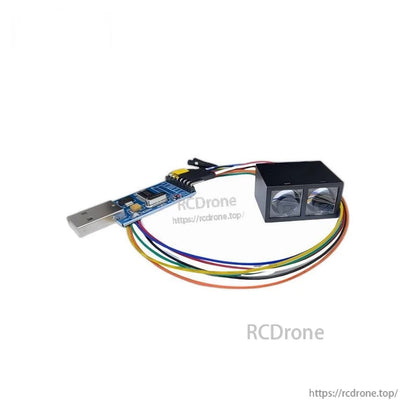

Version Câble MVR2EB+7pin Carte adaptateur MVR2EB+TTL vers USB (série MV)

Méthode de communication TTL

Quantité

Afficher tous les détails

Aperçu

Le module de mesure de distance Laser Ranging Module Yunshis MVR2EB est un capteur de distance ToF compact conçu pour des mesures à moyenne et longue portée et une intégration facile via communication série UART/TTL. Il présente une interférence anti-lumière du soleil et une précision au centimètre pour la détection de distance en robotique.

Caractéristiques clés

Plage de mesure : 0,3 à 20 m (plage maximale en intérieur, tableau blanc réfléchissant à 90%)
Précision de distance : ±6 cm ; résolution : 10 mm
Fréquence de mesure ajustable : 10/20/50/100/200 Hz (mesure automatique) ; plage de 10 à 200 Hz
Interférence anti-lumière du soleil ; capable de détecter des cibles jusqu'à 20 m sous la lumière du soleil extérieure
Communication série UART/TTL ; prend en charge le développement secondaire
Fonction de réveil série
Conception compacte : 30 x 16 x 24 mm ; poids : 9 g
Méthode de montage : deux écrous métalliques M2 au bas (2-M2 x P0.4)

Pour le support d'intégration ou l'aide à la documentation, contactez https://rcdrone.top/ ou envoyez un e-mail à [email protected].

Spécifications

VDD	Tension de fonctionnement	Min 4,75 V / Typ 5 V / Max 5,25 V
IDD	Courant de fonctionnement	Min 40 mA / Max 200 mA
WL	Longueur d'onde de fonctionnement	Typ 940 nm (IR VCSEL)
D	Plage de mesure	Min 0,3 m / Max 20 m (plage max en environnement intérieur, tableau blanc réfléchissant à 90%)
F	Fréquence de mesure	Min 10 Hz / Typ 50 Hz / Max 200 Hz ; réglable à 10/20/50/100/200 Hz (mesure automatique)
FOV	Champ de vision	Typ 0.7°
DSPOT	Zone de mesure du point (D = 1,0 m)	Typ 1,2 x 1,2 cm (précision affectée si la cible est plus petite que cette zone ; se référer à la Note 7)
DSPOT	Zone de mesure du point (D = 5,0 m)	Typ 6 x 6 cm (précision affectée si la cible est plus petite que cette zone ; se référer à la Note 7)
DSPOT	Zone de mesure du point (D = 7,0 m)	Typ 8,5 x 8.5 cm (précision affectée si la cible est plus petite que cette zone ; se référer à la Note 7)
Préc	Précision	Typ ±6 cm
R	Résolution	Typ 10 mm
tINT	Temps d'intégration sélectionnable	Min 10 us / Typ 205 us / Max 1600 us (par défaut : 205 us)
ESD	Niveau de protection ESD	Max 2 kV (modèle de corps humain)
TA	Plage de température de fonctionnement	Min -10°C / Max 50°C
TSTO	Température de stockage	Min -20°C / Max 65°C
HR	Humidité relative	Min 15% / Max 90% (environnement non-condensant)
W	Poids	Type 9 g

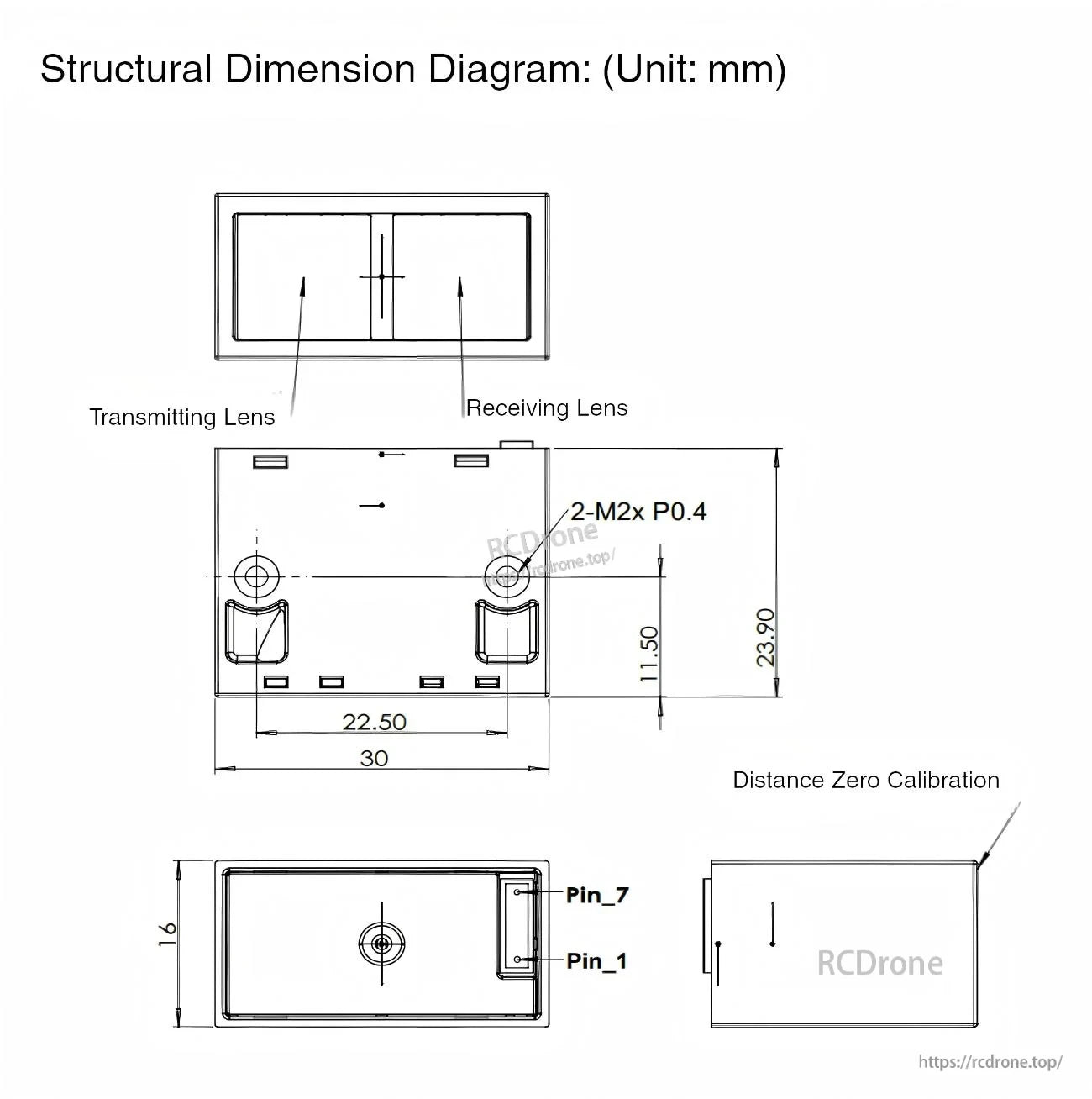

Dimensions	Taille du module	30 x 16 x 24 mm (le dessin montre 23.90 mm de hauteur ; unité : mm)
Mécanique	Optique / Marquages	Objectif de transmission ; objectif de réception ; marquage de calibration à zéro de distance ; Pin_1 et Pin_7 indiqués sur le dessin

Applications

Robots humanoïdes
Bras robotiques
Exosquelettes
Robots quadrupèdes
Véhicules AGV
Robots ARU

Manuels

Module de télémétrie laser Yunshis MVR2EB - Dessin (PDF)

Détails

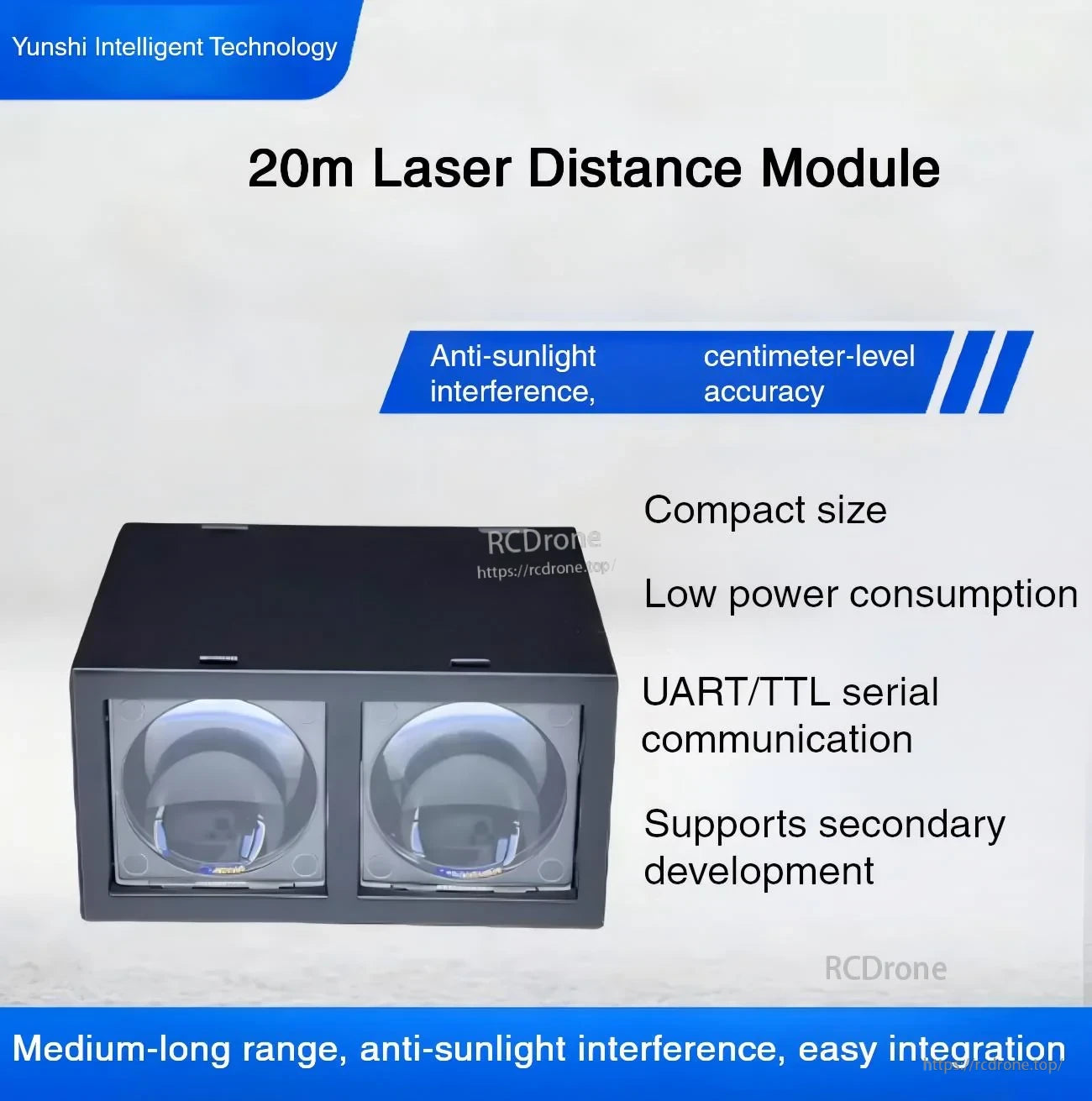

Yunshis MVR2EB ToF laser ranging module, 20 m distance sensor with anti-sunlight interference and UART/TTL

Conçu pour l'intégration en robotique, le module de télémétrie laser MVR2EB ToF combine une plage de mesure de 0,3 à 20 m avec une communication série UART/TTL et une forte résistance à la lumière extérieure.

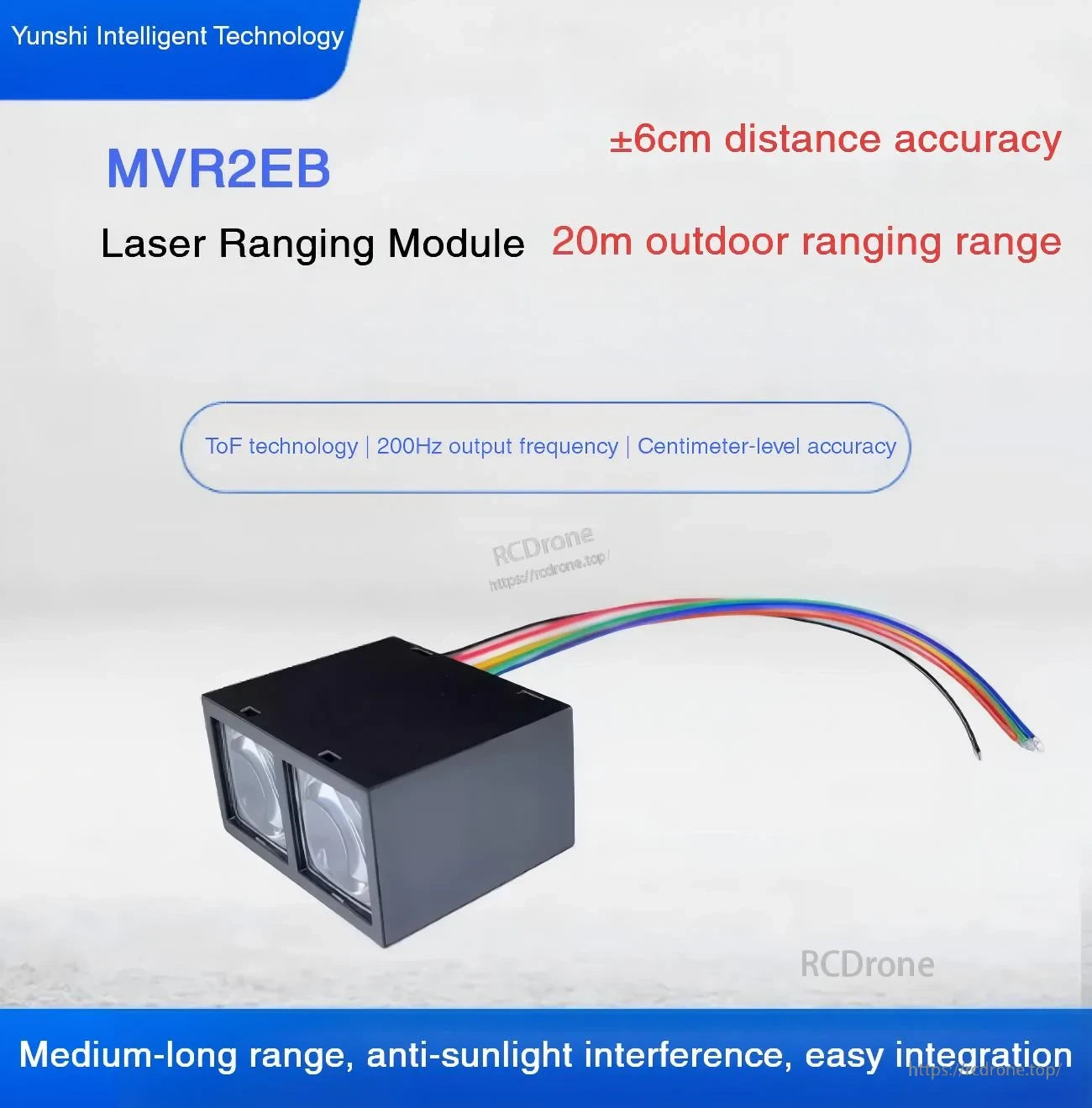

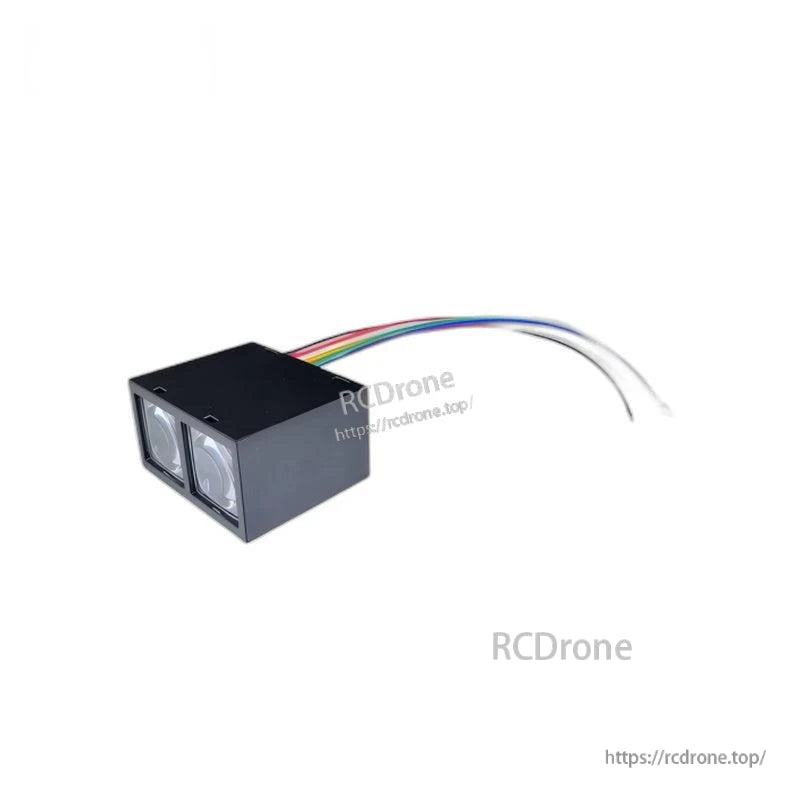

Angled view of Yunshis MVR2EB laser ranging module with multi-wire UART/TTL lead for controller connection

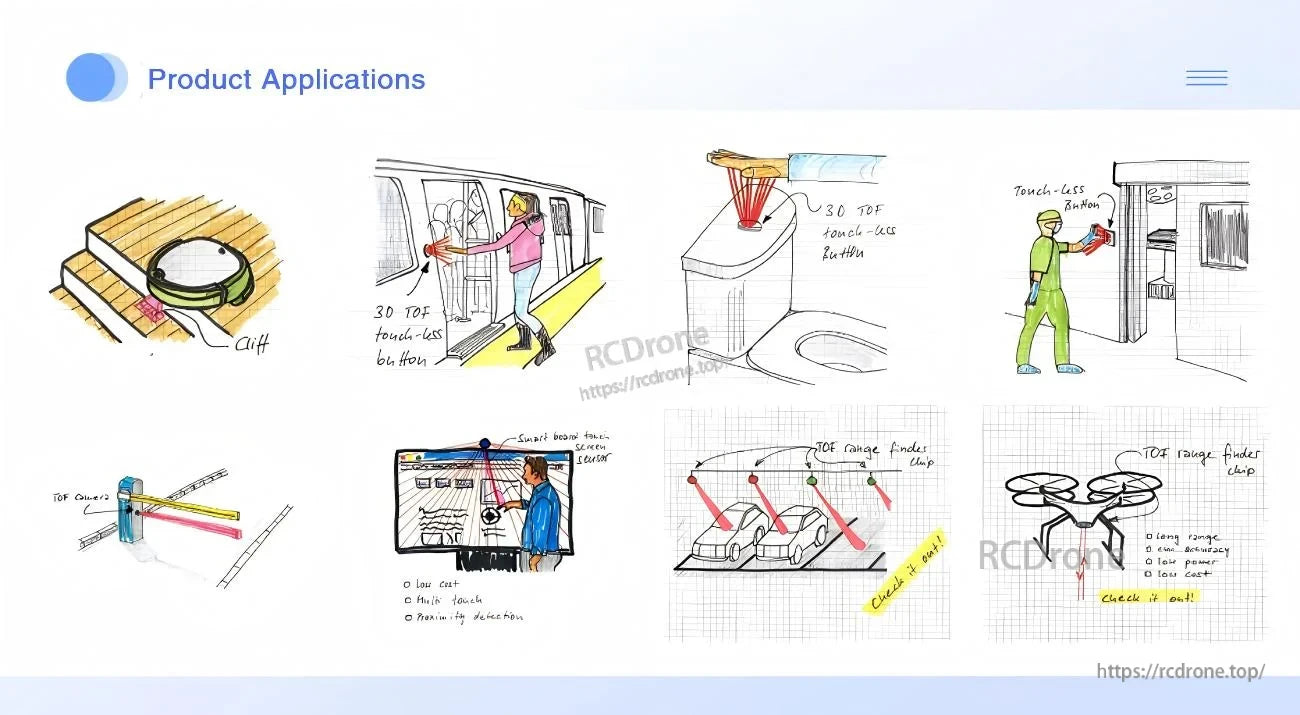

Product application concepts for the MVR2EB ToF distance sensor, including robotics, AGV navigation, and obstacle detection

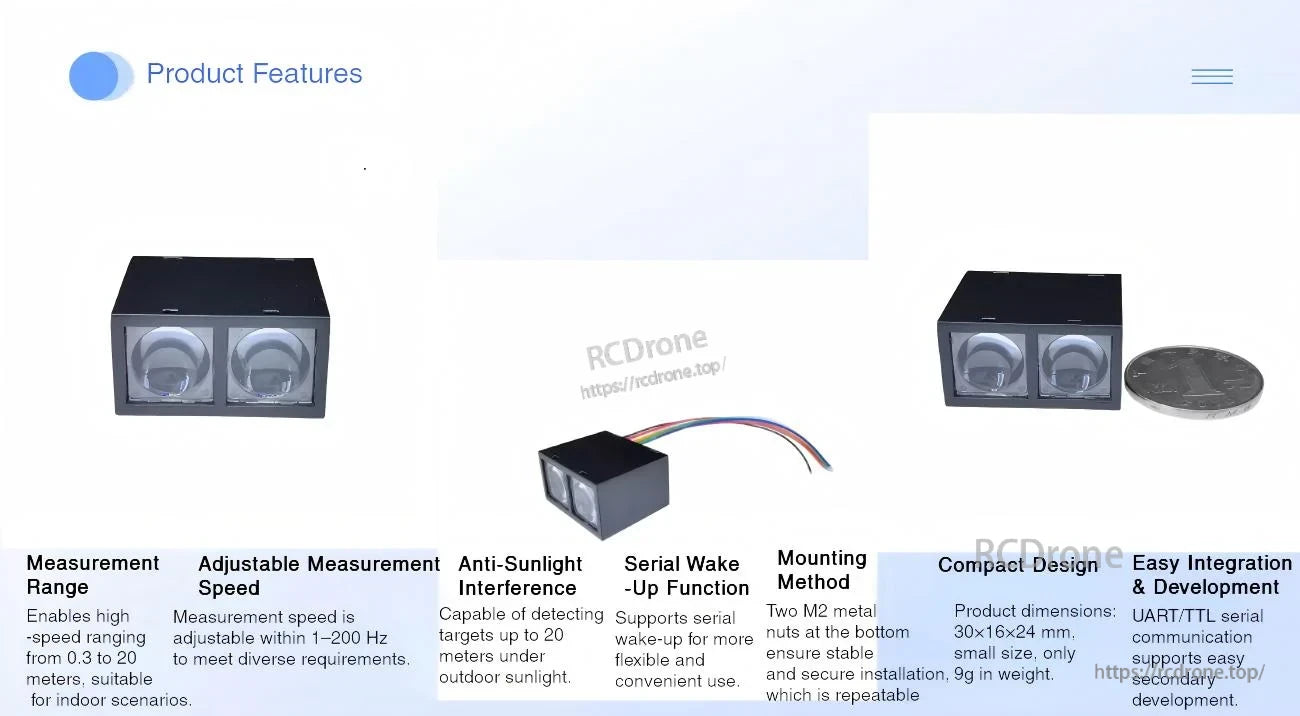

Feature overview for the MVR2EB laser distance module, highlighting adjustable measurement frequency, compact size, and mounting

Un boîtier compact de 30 × 16 × 24 mm, une sortie réglable de 10 à 200 Hz et une méthode de montage simple facilitent l'intégration pour les robots mobiles et les bras robotiques.
