Motor Gear DC Planetari 32GP-31ZY, 12V/24V, 11-1538 RPM

Gear planetari kompak untuk gerakan terkawal

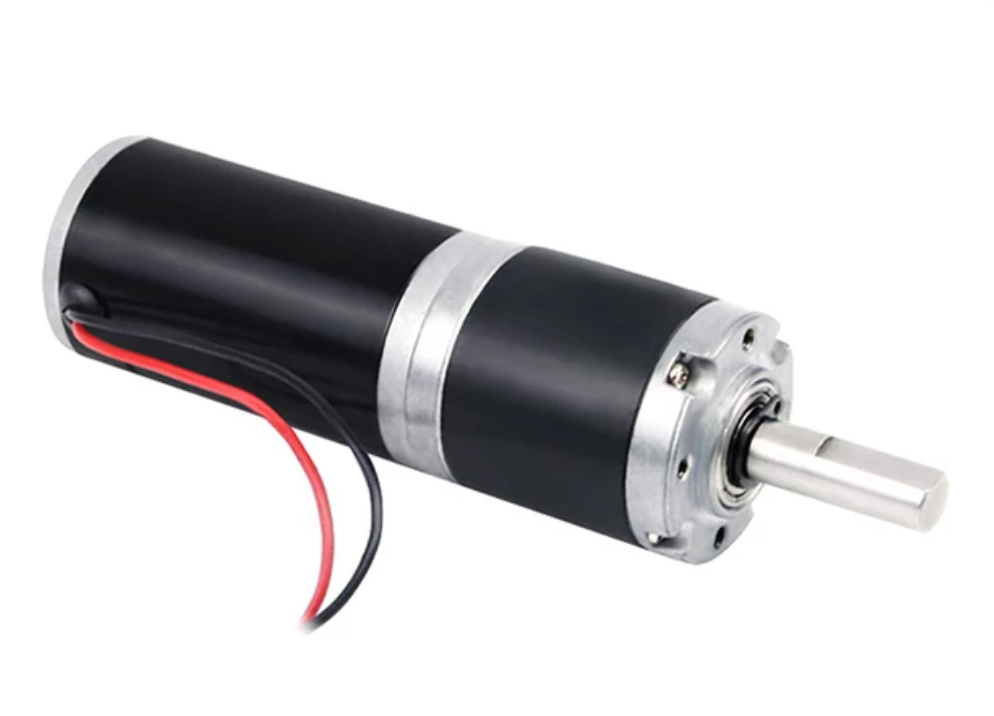

Motor Jiali Motor 32GP-31ZY menggabungkan motor DC berus dengan gearbox planetari logam untuk mesin, projek automasi dan robotik. Pilih konfigurasi 12V atau 24V, kelajuan output tanpa beban dari 11 hingga 1538 RPM, diameter aci 6 mm atau 8 mm, dan pakej aksesori yang diperlukan untuk pemasangan anda.

Gear planetari logam dan penggulungan tembaga.
Putaran boleh dibalikkan dengan membalikkan polariti bekalan motor.
Pelarasan kelajuan PWM dengan pengawal kelajuan luaran yang serasi.

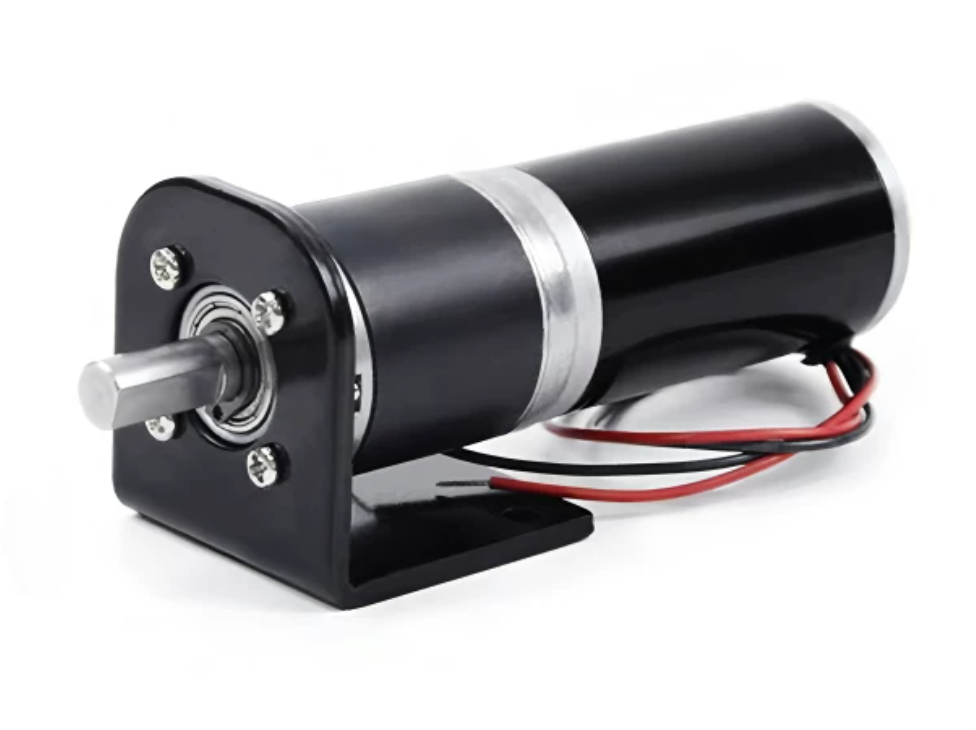

Bracket pemasangan pilihan, pengawal kelajuan dan pakej bekalan kuasa.

Pilih konfigurasi anda

Voltan & Kelajuan Tanpa Beban memilih voltan motor yang dinilai dan kelajuan gearbox. Diameter Aci memilih 6 mm atau 8 mm. Pakej menentukan aksesori yang disertakan.RPM yang disenaraikan adalah kelajuan tanpa beban pada voltan yang dinilai yang dipilih; kelajuan sebenar berkurang di bawah beban.

Spesifikasi

Model: 32GP-31ZY; jenama: Jiali Motor
Bekalan: 12V DC atau 24V DC, mengikut varian
Kuasa yang disenaraikan: 15W untuk 12V; 18W untuk 24V
Diameter badan motor: 31 mm; diameter gearbox: 32 mm
Panjang bahagian motor: 57 mm; panjang gearbox berbeza mengikut nisbah gear
Berat motor kosong yang hampir: 269-345 g, bergantung pada nisbah; aksesori menambah berat
Pemasangan depan: empat lubang berulir M3, 6 mm dalam, pada bulatan langkah 26 mm
Shaft 8 mm: 25 mm unjuran, 15 mm panjang rata dan 7 mm dimensi merentasi rata
Shaft 6 mm: 22 mm unjuran keseluruhan seperti yang ditunjukkan dalam lukisan pembekal, 12 mm panjang rata dan 5.5 mm dimensi merentasi rata

Prestasi mengikut nisbah gear

Data pembekal pada voltan yang dinilai yang dipilih. Kelajuan dan tork yang dimuatkan di bawah mengikuti lajur beban yang dinilai / kecekapan maksimum. Tork dinyatakan dalam kgf.cm. Dimensi dan berat anggaran mungkin berbeza sedikit.

RPM tanpa beban	Nisbah pengurangan	RPM yang dimuatkan	12V tork (kgf.cm)	24V tork (kgf.cm)	Panjang gearbox (mm)	Berat motor (g)
1538	5.2	1200	1	1.2	25.2	269
571	14	450	4	5	31.1	295
296	27	240	9	10	31.1	295
160	50	130	20	25	37.4	322
98	82	78	32	35	37.4	322
58	139	45	45	52	37.4	322
37	218	30	58	65	43.6	345
22	369	18	65	75	43.6	345
16	516	12	80	85	43.6	345
11	721	9	95	100	43.6	345

Jadual semasa 12V: 0.35A tanpa beban dan 1.3A pada titik operasi beban yang disenaraikan. Jadual semasa 24V: 0.25A tanpa beban dan 0.8A pada titik operasi beban yang disenaraikan.

Kuasa, pendawaian dan kawalan kelajuan

Sambungkan motor ke bekalan DC yang sepadan dengan penarafan 12V atau 24V yang dipilih. Jangan sambungkan motor terus ke kuasa AC rumah.Apabila pengawal yang serasi digunakan, sambungkan bekalan DC ke input kuasanya dan wayar motor ke output motornya, mengikut tanda pengawal.

Balikkan polariti wayar motor untuk menukar arah, atau gunakan suis arah pada pengawal yang serasi. Penyesuaian kelajuan PWM memerlukan pengawal yang sesuai; ia hanya termasuk dalam pakej yang menyenaraikan Pengawal Kelajuan. Mengurangkan kelajuan secara elektronik mungkin mengurangkan tork yang tersedia.

Memilih nisbah yang betul

Pilih nisbah gear menggunakan kelajuan dan tork yang diperlukan. Pengurangan yang lebih besar memberikan kelajuan output yang lebih rendah dan tork yang lebih besar. Jangan membebankan motor atau mengoperasikannya dalam keadaan terhenti: ini boleh merosakkan motor atau gear. Gunakan angka beban yang dinilai untuk pemilihan dan bukannya tork terhenti.

Julat input bekalan kuasa, jenis palam dan penilaian elektrik pengawal tidak dinyatakan dalam bahan yang disediakan. Semak butiran ini semasa memilih pakej aksesori.

Isi pakej

Satu motor gear 32GP-31ZY dalam konfigurasi yang dipilih, ditambah hanya bracket, pengawal kelajuan dan/atau bekalan kuasa yang dinyatakan secara jelas dalam pilihan Pakej yang dipilih.
