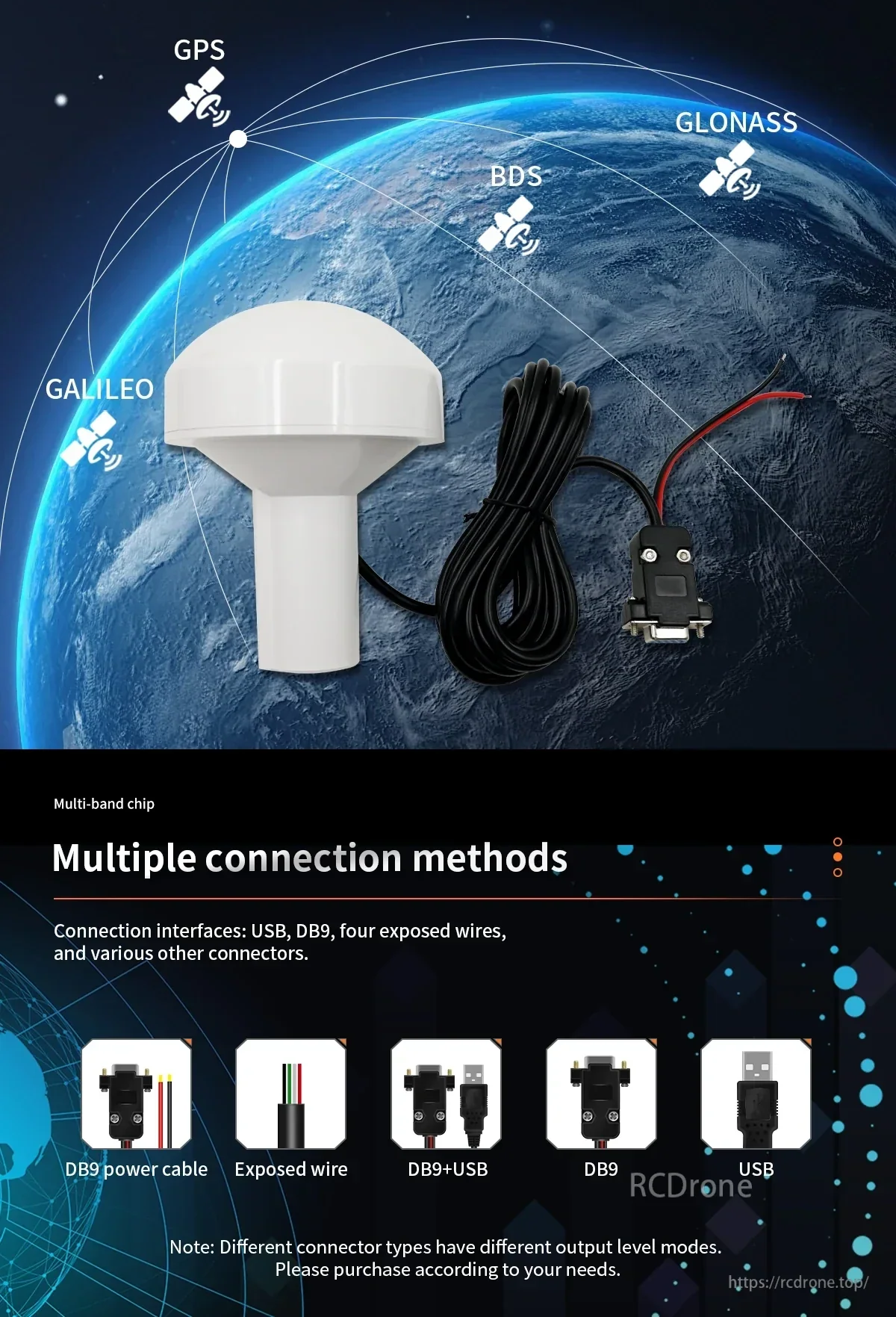

Beitian BE-27D GNSS Mushroom Receiver RS-232 DB9 Marine

Overview

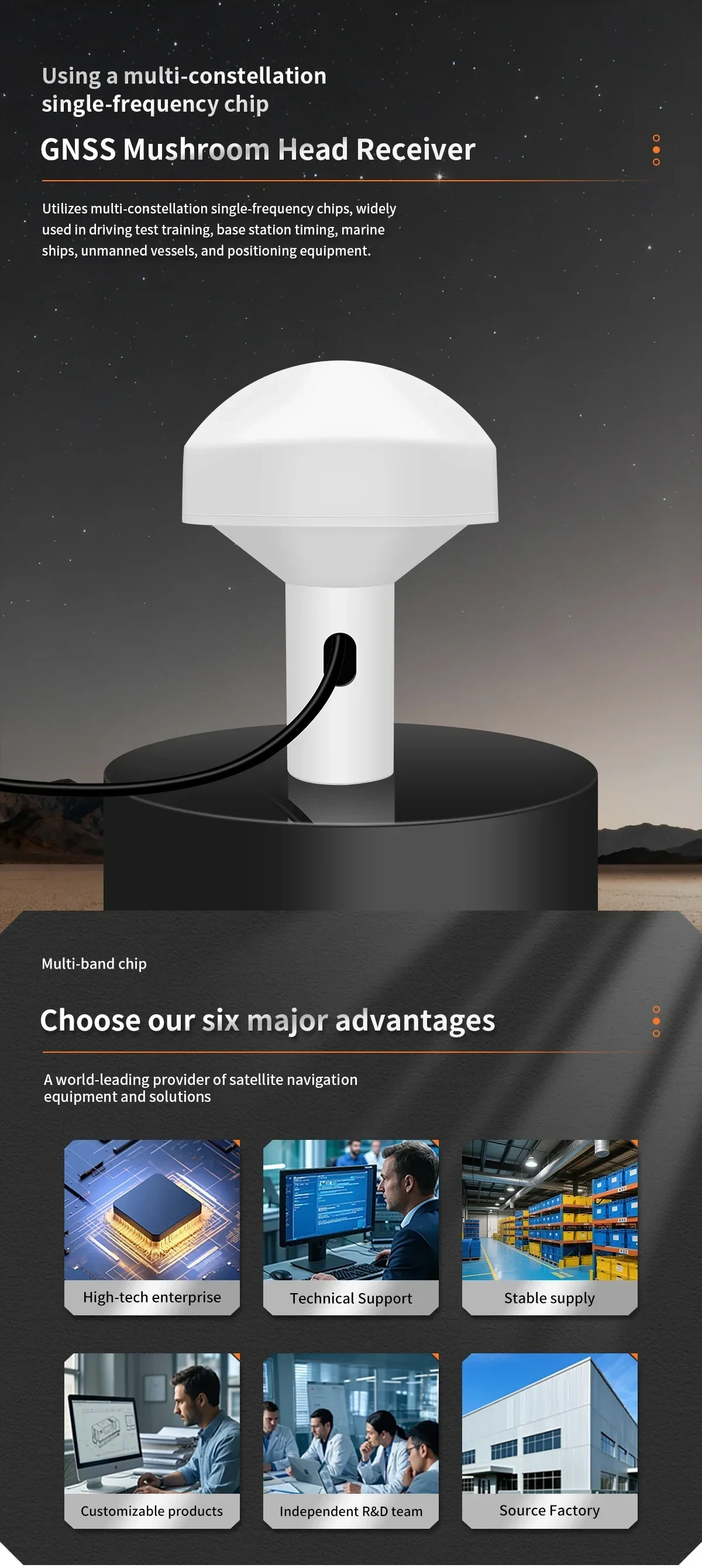

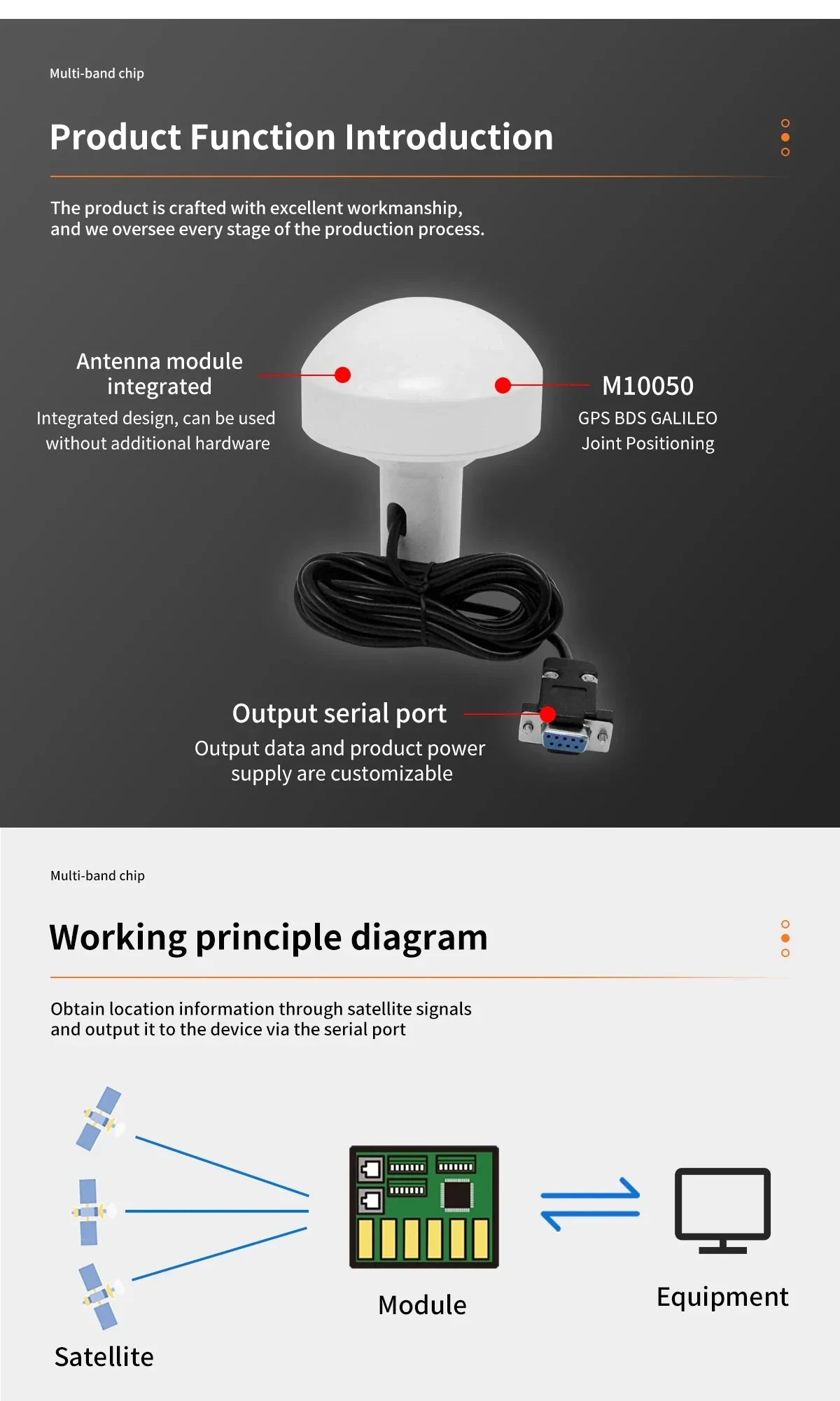

Modul penerima GNSS Beitian BE-27D adalah penerima kepala cendawan GNSS frekuensi tunggal pelbagai konstelasi yang direka untuk penentuan kedudukan marin dan peralatan navigasi lain. Ia mengintegrasikan modul antena dan menggunakan cip M10050, menyokong GPS L1 C/A, BDS B1I/B1C, Galileo E1B/C, QZSS L1 C/A, dan SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN). Data output disediakan melalui antara muka serial RS-232 dan menyokong protokol NMEA dan UBX.

Ciri Utama

Cip: M10050
Operasi frekuensi tunggal pelbagai konstelasi: GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN)
Sistem kedudukan lalai: GPS, BDS, GALILEO
Sistem pengukuhan: SBAS, QZSS
Protokol output: NMEA, UBX
Mesej NMEA: RMC, VTG, GGA, GSA, GSV, GLL
Dengan FLASH: konfigurasi boleh diubah dan kuasa tidak akan hilang
Frekuesi isyarat denyut masa yang boleh dikonfigurasi: 0.25 Hz hingga 10 MHz (tempoh lalai 1 s; tahap tinggi berlangsung 100 ms)

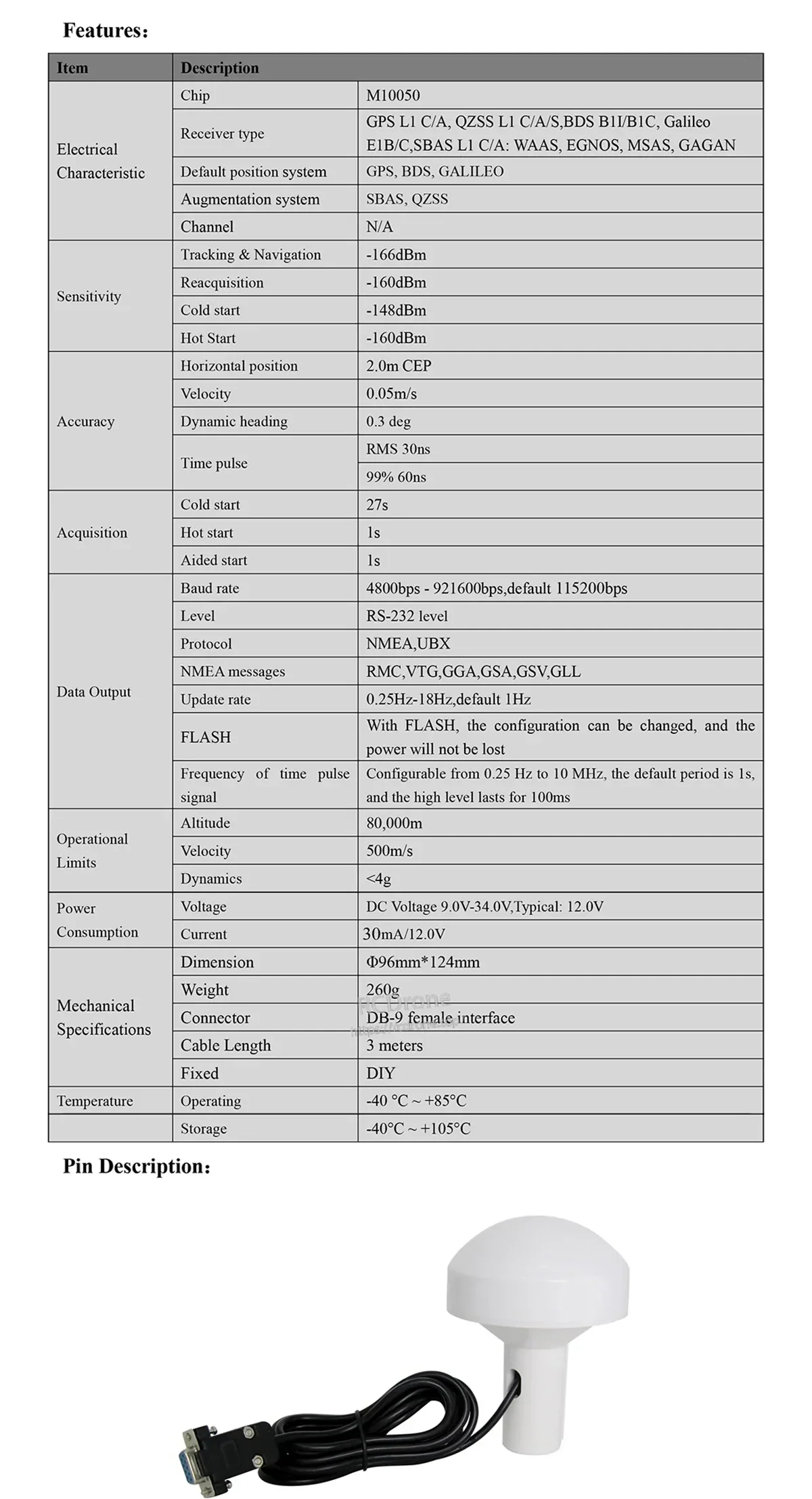

Spesifikasi

Jenis penerima	GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Saluran	N/A
Kep灵敏度 (Penjejakan & Navigasi)	-166 dBm
Kep灵敏度 (Pencarian semula)	-160 dBm
Kep灵敏度 (Permulaan sejuk)	-148 dBm
Kep灵敏度 (Permulaan panas)	-160 dBm
Posisi mendatar	2.0 m CEP
Kelajuan	0.05 m/s
Haluan dinamik	0.3 deg
Den puls waktu	RMS 30 ns; 99% 60 ns
Pemerolehan (Permulaan sejuk)	27 s
Pemerolehan (Permulaan panas)	1 s
Pemerolehan (Permulaan dibantu)	1 s
Kadar baud	4800 bps - 921600 bps (lalai 115200 bps)
Tahap output	Tahap RS-232
Kadar kemas kini	0.25 Hz - 18 Hz (lalai 1 Hz)
Had operasi (Ketinggian)	80,000 m
Had operasi (Kelajuan)	500 m/s
Had operasi (Dinamika)	<4 g
Voltan input	DC 9.0 V - 34.0 V (tipikal 12.0 V)
Arus	30 mA / 12.0 V

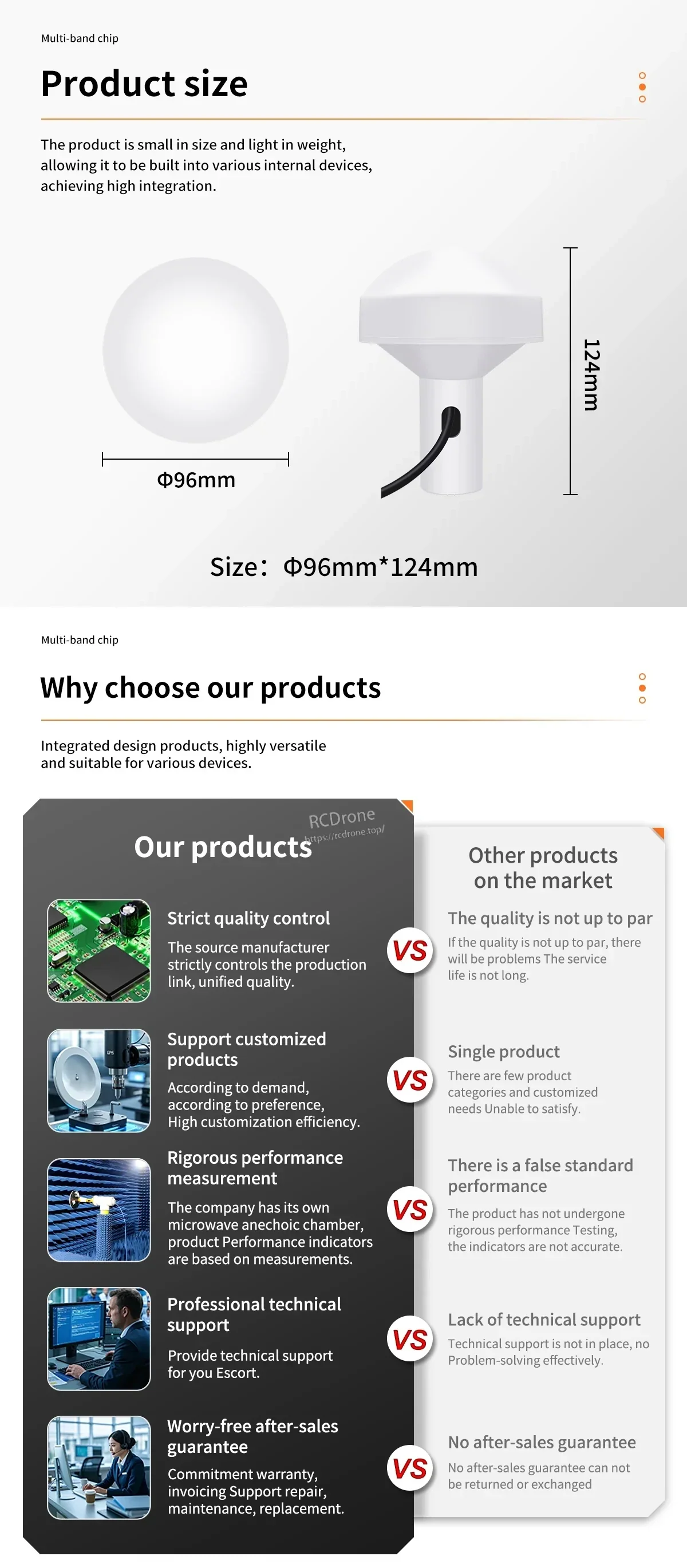

Dimensi	Φ96 mm * 124 mm

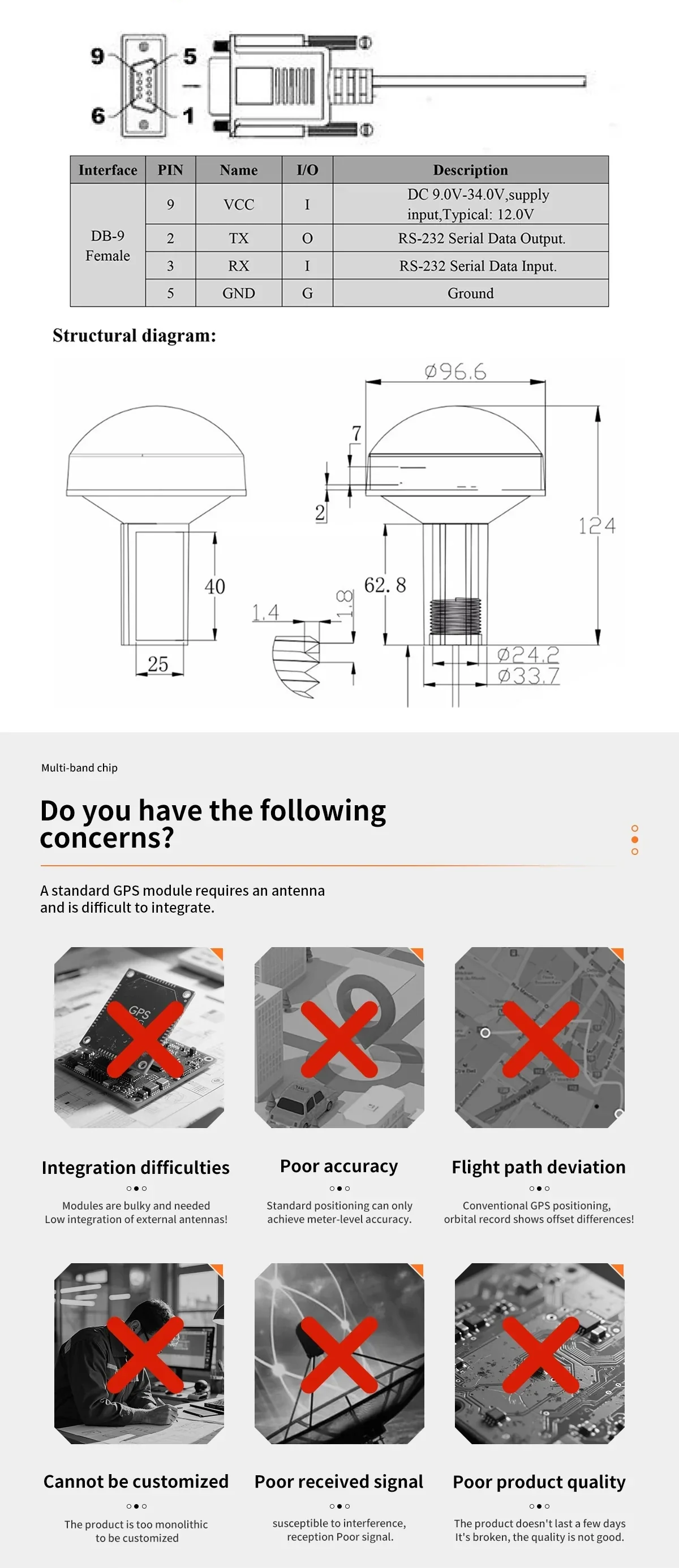

Dimensi struktur (lukisan)	Ø96.6; tinggi 124; seksyen 7; seksyen 2; tinggi batang 40; lebar 25; 62.8; Ø24.2; Ø33.7; 1.4
Berat	260 g
Penyambung	Antara muka DB-9 betina
Panjang kabel	3 meter
Tetap	DIY
Suasana operasi	-40 °C hingga +85 °C
Suasana penyimpanan	-40 °C hingga +105 °C

Antara muka / Pinout (DB-9 Betina)

PIN	Nama	I/O	Deskripsi
9	VCC	I	DC 9.0 V - 34.0 V input bekalan, tipikal 12.0 V
2	TX	O	RS-232 Data Keluar Serius
3	RX	I	RS-232 Data Masuk Serius
5	GND	G	Tanah

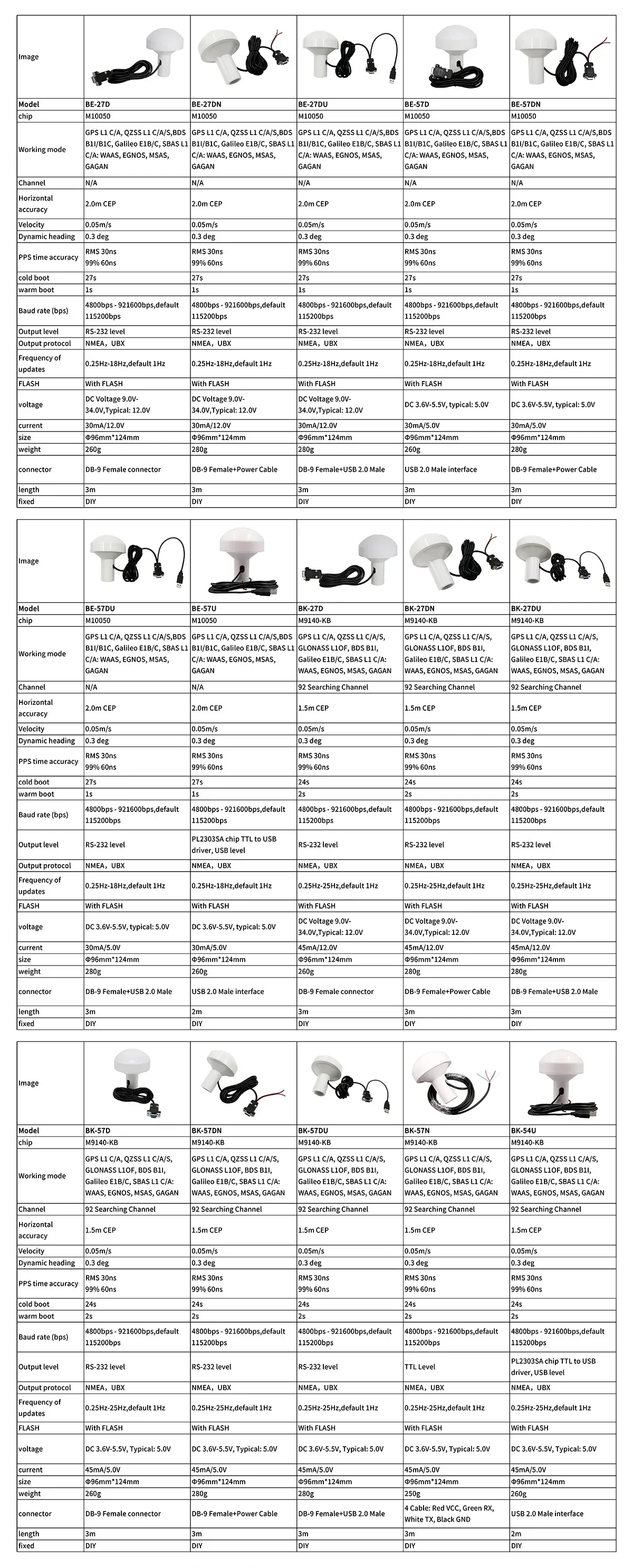

Pilihan Model (Variasi Shopify)

BE-27D (M10050, tahap 232, 12 V, 3 m)
BE-27DN (M10050, tahap 232, 12 V, 3 m)
BE-27DU (M10050, tahap 232, 12 V, 3 m)
BE-27N (M10050, tahap TTL, 12 V, 3 m)
BE-57D (M10050, tahap 232, 5 V, 3 m)
BE-57DN (M10050, tahap 232, 5 V, 3 m)
BE-57DU (M10050, tahap 232, 5 V, 3 m)
BE-57N (M10050, tahap TTL, 5 V, 3 m)

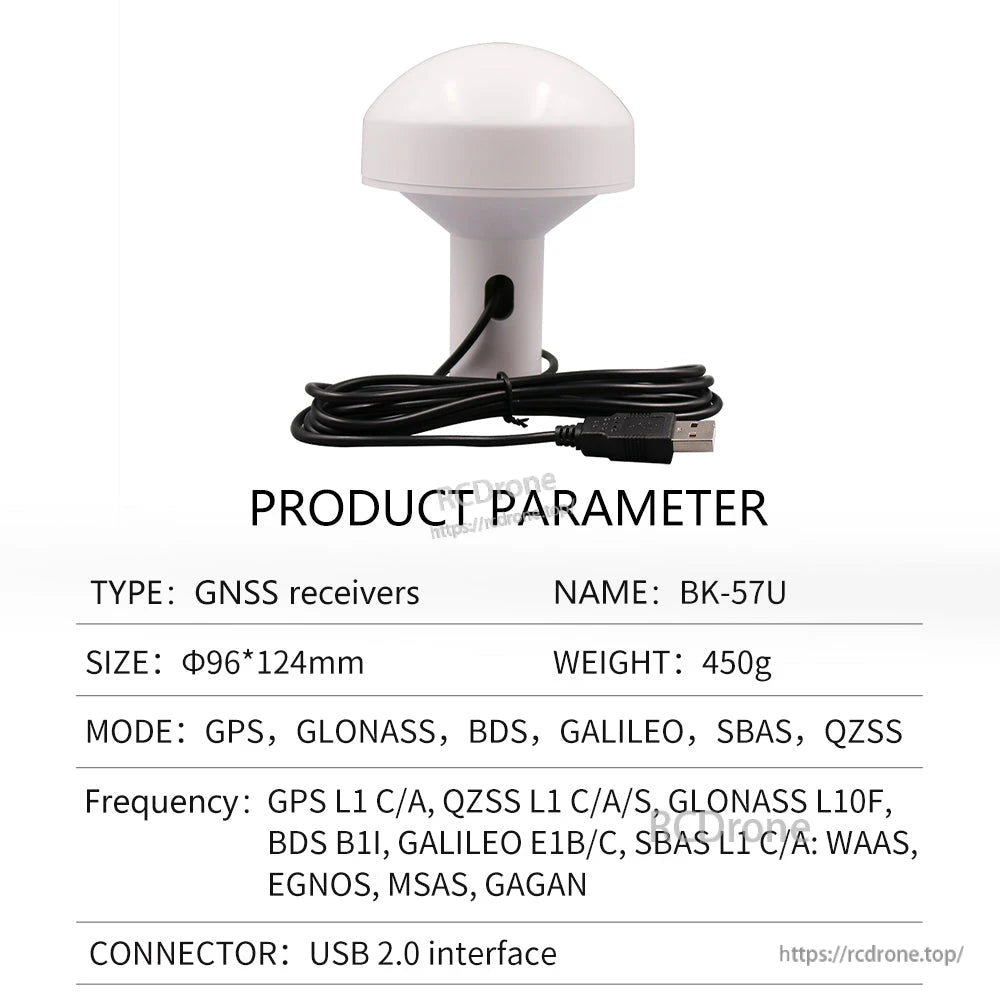

BE-57U (M10050, tahap USB, 5 V, 2 m)
BK-27D (M9140, tahap 232, 12 V, 3 m)
BK-27DN (M9140, tahap 232, 12 V, 3 m)
BK-27DU (M9140, 232 tahap, 12 V, 3 m)
BK-27N (M9140, 232 tahap, 12 V, 3 m)
BK-57D (M9140, 232 tahap, 5 V, 3 m)
BK-57DN (M9140, 232 tahap, 5 V, 3 m)
BK-57DU (M9140, 232 tahap, 5 V, 3 m)
BK-57N (M9140, tahap TTL, 5 V, 3 m)
BK-57U (M9140, tahap USB, 5 V, 2 m)

Permohonan

Penentuan kedudukan kapal marin dan kapal lautan
Peralatan penentuan kedudukan kapal tanpa pemandu
Pemasa stesen asas
Penentuan kedudukan dan navigasi kenderaan
Ujian jalan raya dan pengoptimuman rangkaian
Perkongsian kereta dan peranti pintar
Logistik dan pengangkutan
Kenderaan autonomi

Apa yang Termasuk

Seri penerima yang dipilih x1

Untuk bantuan pemilihan produk (jenis penyambung, tahap voltan, dan pilihan panjang kabel) atau soalan integrasi, hubungi [email protected] or lawati https://rcdrone.top/.
