Beitian BE-59D M10050 Antena Penentududukan GNSS untuk Marin/Industri, RS232 DB9 Serial, 5V, IP67

Beitian BE-59D M10050 Antena Penentududukan GNSS untuk Marin/Industri, RS232 DB9 Serial, 5V, IP67

Beitian

$145.39 USD
$145.39 USD
Jualan Habis dijual
Taxes included. Penghantaran dikira semasa pembayaran.
Model
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Lihat butiran penuh

Overview

Beitian BE-59D adalah antena/penerima kedudukan GNSS dengan output data bersiri untuk aplikasi kedudukan marin, peralatan pertanian, dan industri. Ia menggunakan cip M10050 dan menyokong pelbagai kadar baud serta output NMEA/UBX untuk integrasi dengan pengawal, komputer, dan peranti hos bersiri lain.

Ciri Utama

  • Kedudukan gabungan pelbagai sistem: GPS, BDS, GALILEO, SBAS, QZSS
  • Tahap output bersiri: Tahap RS-232
  • Protokol: NMEA, UBX
  • Kadar kemas kini boleh dikonfigurasi: 0.25Hz ke 18Hz (lalai 1Hz)
  • Dengan FLASH (konfigurasi boleh diubah)
  • Gred kalis air IP67
  • Pemasangan bawah magnet
  • Pelbagai kaedah sambungan tersedia mengikut pemilihan model (DB9, USB, 4-wayar)

Spesifikasi

Model BE-59D
Chip M10050
Mod kerja / Frekuensi GPS L1 C/A, QZSS L1 C/A, SBAS L1 C/A; BDS B1I/B1C; GALILEO E1B/C; SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Saluran N/A
Ketepatan mendatar 2.0m CEP
Kelajuan 0.05m/s
Arah dinamik 0.3 deg
Ketepatan masa PPS RMS 30ns; 99% 60ns
Cold boot 27s
Warm boot 1s
Kadar baud (bps) 4800bps hingga 921600bps (lalai 115200bps)
Tahap output Tahap RS-232
Protokol output NMEA, UBX
Kadar kemas kini 0.25Hz hingga 18Hz (lalai 1Hz)
FLASH Dengan FLASH
Voltan DC 3.6V hingga 5.5V (tipikal: 5.0V)
Arus 30mA / 5.0V
Saiz Phi 140mm * 150.5mm
Berat <1500g
Panjang kabel 3m (lukisan: 3000 +/- 10 mm)
Tetap Dasar magnet
Gred kalis air IP67

Kandungan Mesej NMEA-0183 (contoh)

GGA Masa, lokasi, bilangan satelit
GLL Panjang, lebar, masa UTC
GSA Mod operasi penerima GPS, satelit yang digunakan untuk penentuan kedudukan, nilai DOP, status penargetan
GSV Maklumat satelit GPS adalah jelas, ketinggian, azimut, nisbah isyarat-ke-hingga
RMC Masa, tarikh, lokasi, kelajuan
VTG Maklumat kelajuan tanah

Deskripsi Pin Antara Muka DB-9 Perempuan

PIN 9 VCC I DC 3.6V ke 5.5V input bekalan (tipikal: 5.0V)
PIN 2 TX O Output data bersiri RS-232
PIN 3 RX I Input data bersiri RS-232
PIN 5 GND G Tanah

Dimensi Struktur (lukisan)

  • Diameter antena: 140 +/- 0.5 mm
  • Ketinggian ditandakan: 59.5 +/- 0.5 mm
  • Diameter asas: Phi 87 mm
  • Ketinggian ditandakan pada pendirian: 75 mm dan 16 mm
  • Pemarkahan benang: M10
  • Panjang kabel: 3000 +/- 10 mm

Pilihan Model (bergantung kepada pemilihan)

Senarai pilihan Shopify mengandungi pelbagai varian (seri BE/BK) dengan antara muka dan tahap bekalan yang berbeza, termasuk DB9 RS232, DB9 + kabel, DB9 + USB, dan versi TTL 4-way.Pilih model yang diperlukan untuk memadankan antara antara muka peranti hos dan tahap voltan.

Apa yang Termasuk

  • Penerima yang dipilih x1
  • Asas skru yang sepadan x1
  • Kabel sambungan yang sepadan x1

Permohonan

  • Pemetaan marin
  • Pengesanan logistik
  • Trak dok

Sokongan

Untuk pertanyaan integrasi (kadar baud, protokol output, dan pemilihan antara muka) atau permintaan penyesuaian, hubungi [email protected] or lawati https://rcdrone.top/.

Butiran

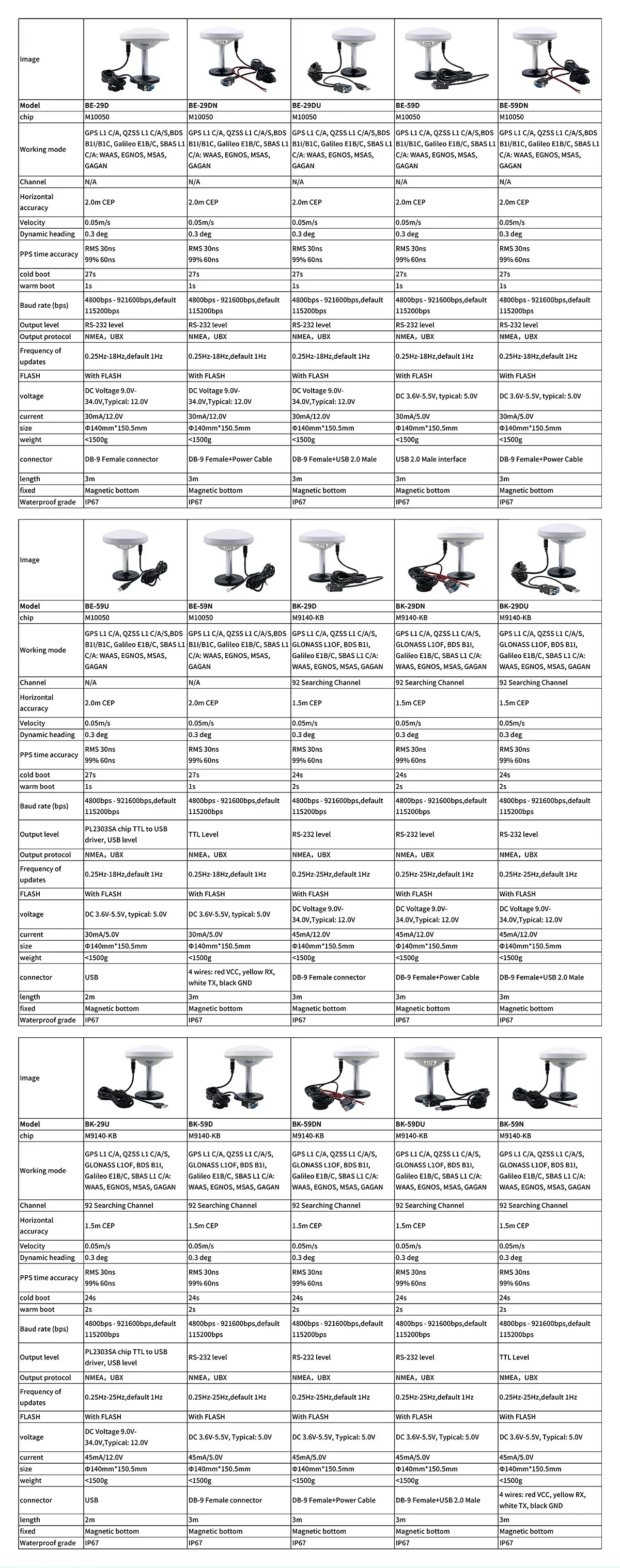

Comparison table of Beitian BE/BK series GNSS positioning antenna variants and interface options

Pilih varian yang sepadan dengan antara muka hos dan tahap bekalan anda (pilihan DB9 RS‑232, USB, atau 4‑way TTL).

Beitian customization and development support graphic with firmware and module configuration notes

Tetapan firmware dan output boleh disesuaikan untuk keperluan integrasi, termasuk kadar baud dan output NMEA/UBX.

Beitian BE-59D M10050 GNSS positioning antenna with mounting base and cable, multi-constellation support

Penerimaan multi-konstelasi (GPS/BDS/Galileo/SBAS/QZSS) menyokong penentuan kedudukan yang stabil untuk penggunaan marin, pertanian, dan industri.

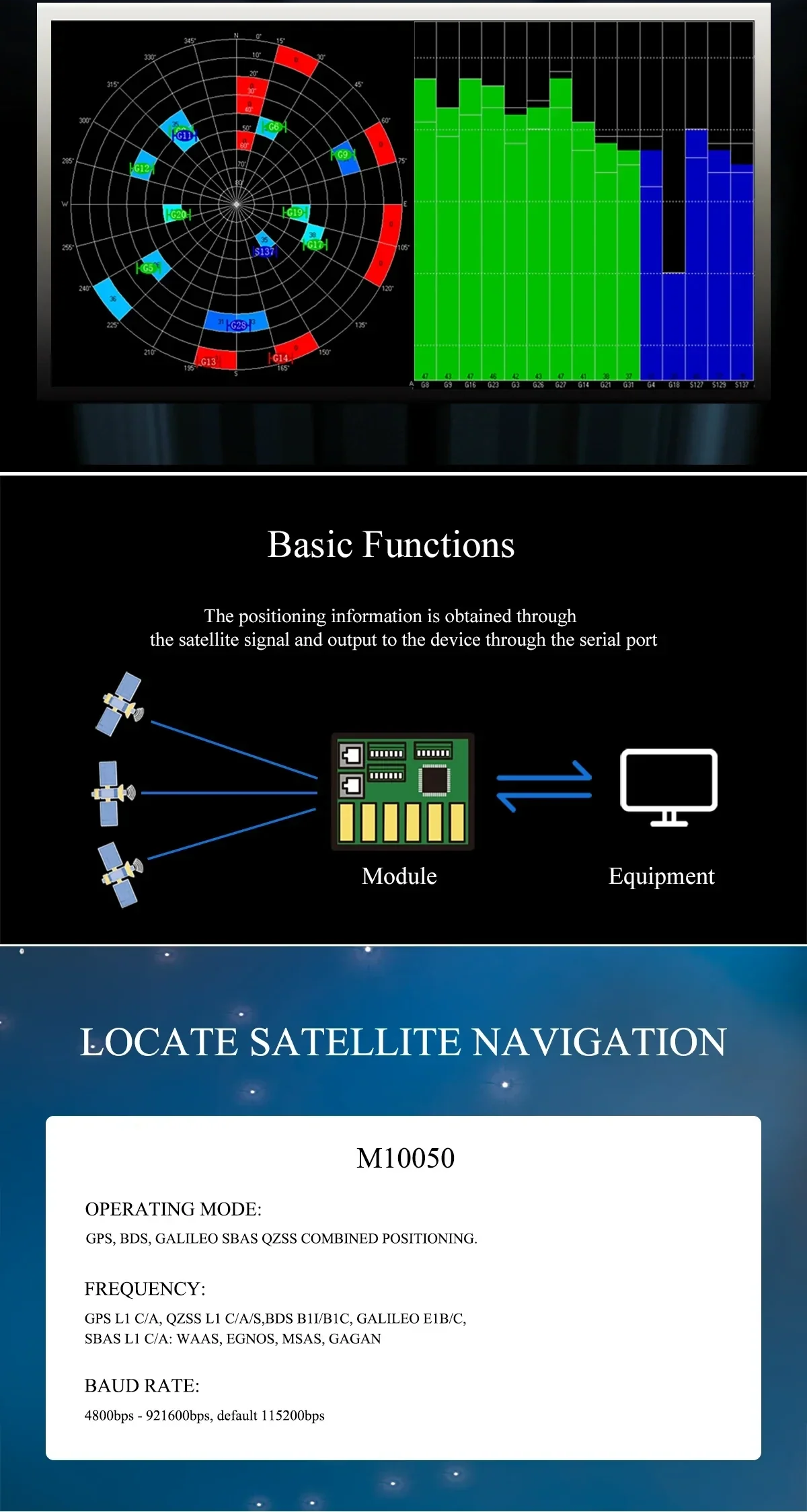

M10050 GNSS receiver basics graphic with satellite signal flow and serial port output to equipment

Output data siri direka untuk sambungan terus kepada pengawal, PC, dan peranti hos siri yang lain.

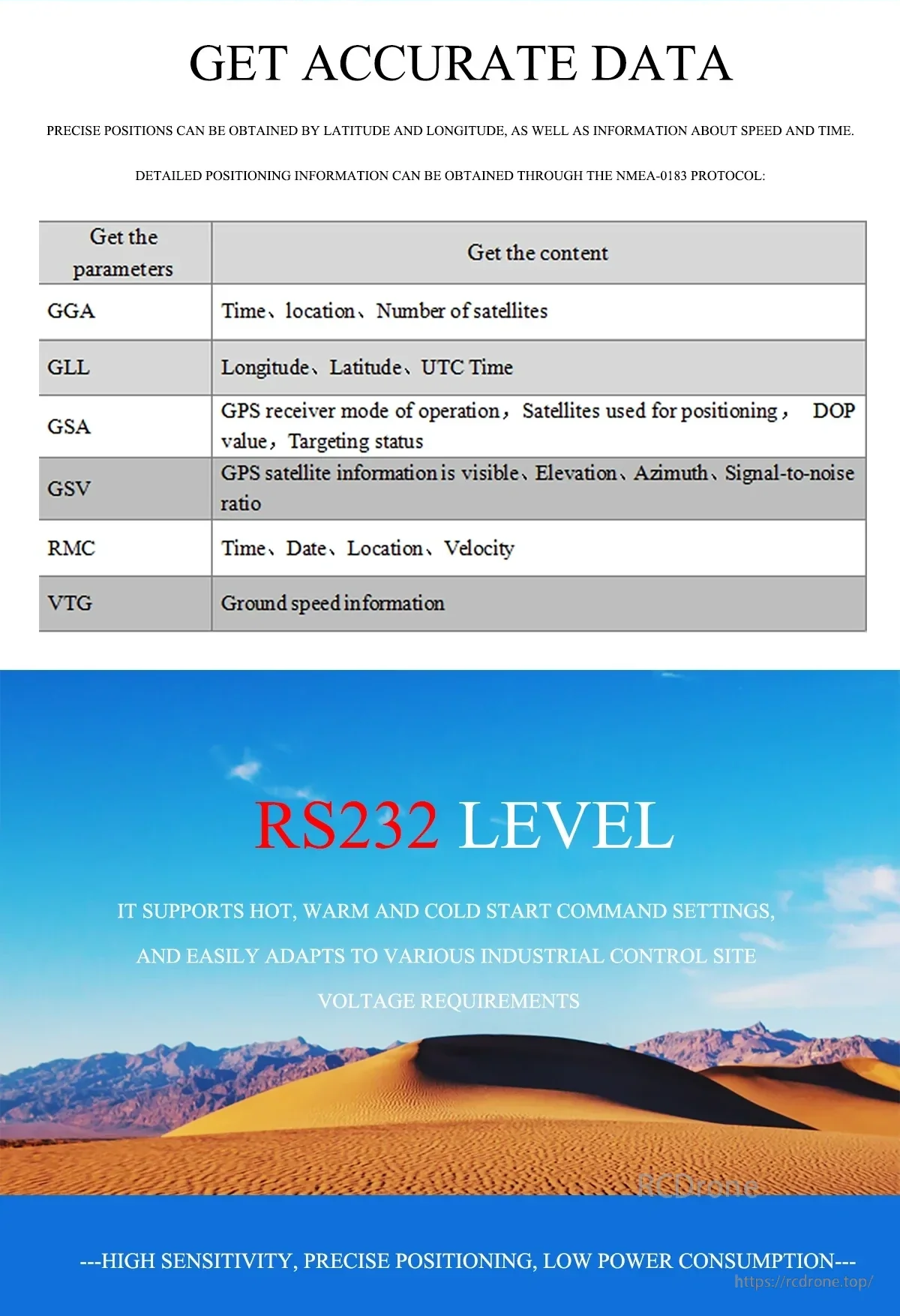

NMEA-0183 message table and RS232 level output banner for GNSS positioning receiver

Ayat NMEA-0183 standard (GGA, GSA, GSV, RMC, VTG dan lain-lain) menyediakan masa, lokasi, kelajuan, dan butiran satelit.

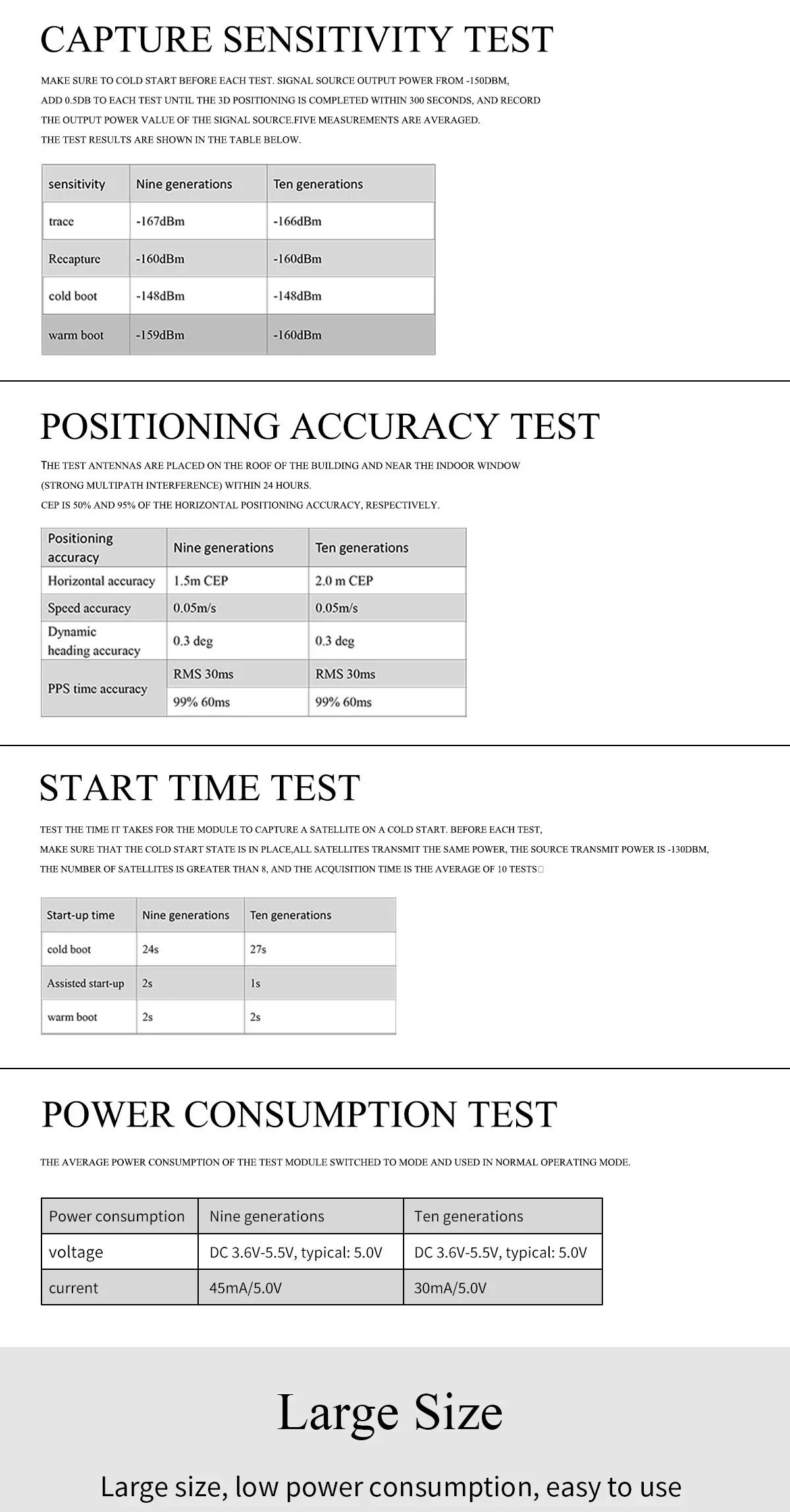

Performance test tables for GNSS module: sensitivity, positioning accuracy, start time, and power consumption

Keputusan ujian merangkum kepekaan, ketepatan, masa mula, dan ciri penggunaan kuasa rendah.

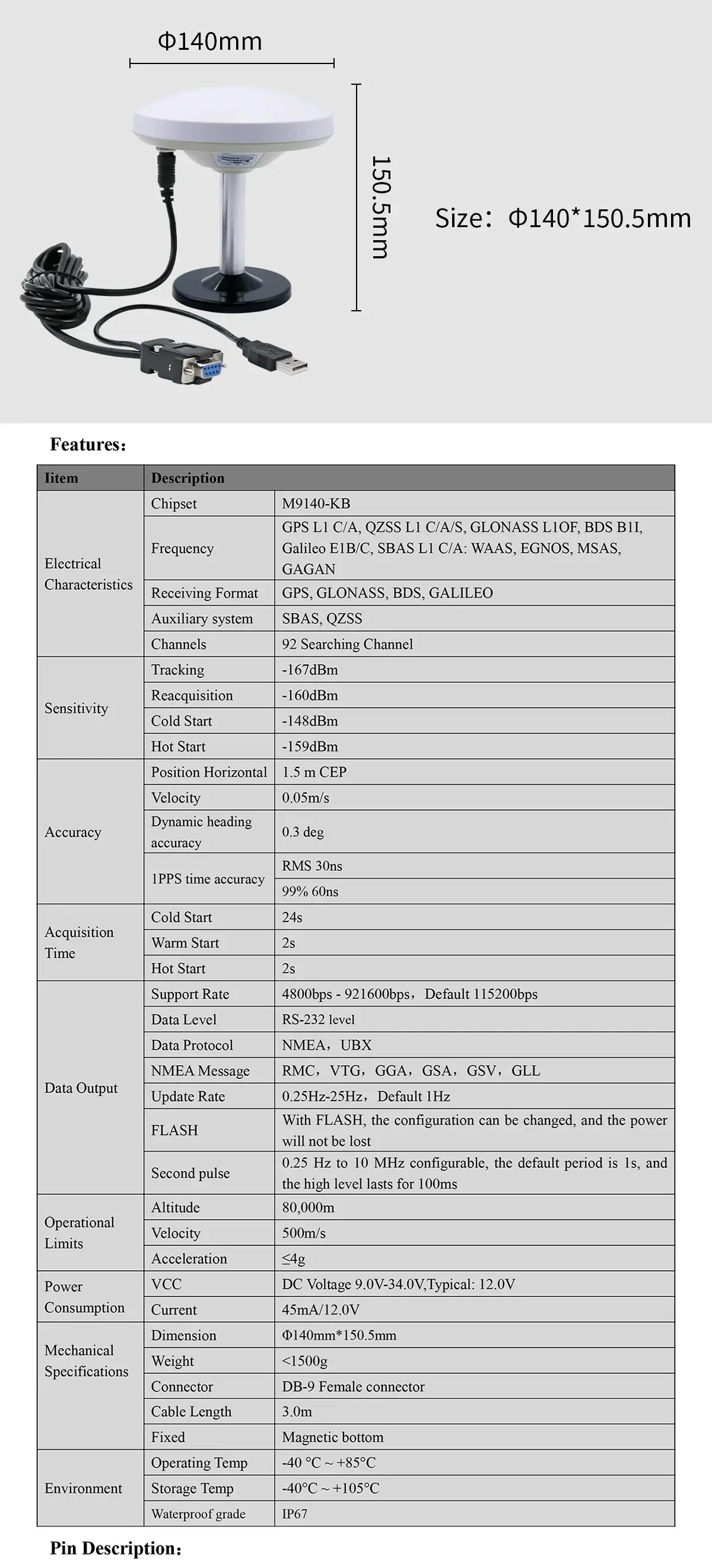

Beitian BE-59D M10050 GNSS positioning antenna dimensions (Φ140 × 150.5 mm) and key specifications table

Saiz fizikal dan spesifikasi elektrik utama disediakan untuk perancangan penutup dan reka bentuk sistem.

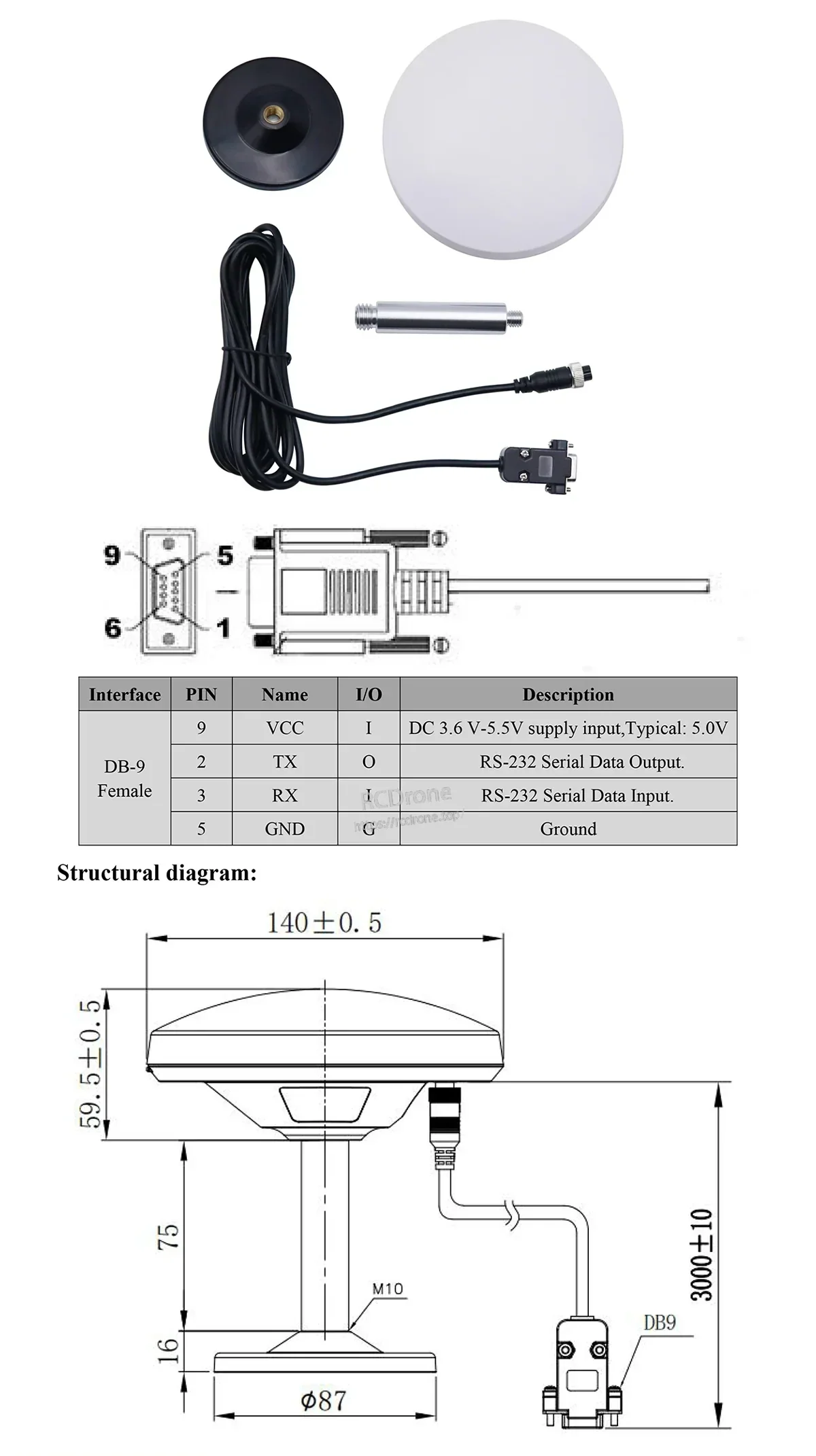

DB9 female RS-232 pinout and structural dimension drawing with M10 thread and 3 m cable length

Definisi pin DB9 dan dimensi mekanikal membantu mengesahkan pendawaian, pemasangan, dan laluan kabel sebelum pemasangan.

Application scenarios collage for GNSS antenna: marine mapping, logistics tracking, and dock truck operations

Penggunaan biasa termasuk navigasi kapal, penjejakan armada/logistik, dan kenderaan pelabuhan atau yard.

Package contents list showing selected receiver, screw base assembly, and connection cable
