Overview
Beitian BK-609U adalah penerima tetikus GNSS antara muka USB yang direka untuk mengeluarkan data penentuan kedudukan kepada peralatan yang serasi melalui antara muka serial USB. Ia menyokong penentuan kedudukan multi-konstelasi (GPS/BeiDou/GLONASS/Galileo) dan menyediakan output data NMEA-0183 untuk aplikasi seperti navigasi kereta/bot, penentuan kedudukan industri, tugas pengukuran, dan pemetaan GIS. Produk ini disenaraikan sebagai serasi dengan BU-353S4.
Ciri Utama
- Format penerimaan GNSS multi-konstelasi: GPS, GLONASS, BDS, GALILEO; sistem tambahan: SBAS, QZSS
- Penjuru USB 2.0 jantan, output tahap USB (cip PL2303SA TTL kepada pemacu USB dinyatakan)
- Protokol output: NMEA-0183; protokol data yang disokong disenaraikan sebagai NMEA dan UBX
- Kadar kemas kini: 0.25Hz–25Hz (lalai 1Hz)
- FLASH terbina dalam (konfigurasi boleh diubah; kehilangan kuasa tidak akan kehilangan konfigurasi)
- Dasar magnetik untuk pemasangan
- Petunjuk status LED (petunjuk TX/data dan PPS ditentukan untuk siri ini)
Spesifikasi (BK-609U)
| Set cip | M9140-KB |
| Jalur frekuensi / sistem | GPS L1 C/A; QZSS L1 C/A/S; GLONASS L1OF; BDS B1I; Galileo E1B/C; SBAS L1 C/A (WAAS, EGNOS, MSAS, GAGAN) |
| Format penerimaan | GPS, GLONASS, BDS, GALILEO |
| Sistem tambahan | SBAS, QZSS |
| Saluran | 92 saluran pencarian |
| Kepekaan (penjejakan) | -167 dBm |
| Kepekaan (pengambilan semula / penangkapan semula) | -160 dBm |
| Sensitiviti (cold start) | -148 dBm |
| Sensitiviti (hot/warm start) | -159 dBm |
| Posisi mendatar | 1.5 m CEP |
| Ketepatan kelajuan | 0.05 m/s |
| Ketepatan arah dinamik | 0.3 deg |
| Ketepatan masa 1PPS | RMS 30 ns; 99% 60 ns |
| Masa pengambilan (permulaan sejuk) | 24 s |
| Masa pengambilan (permulaan panas) | 2 s |
| Masa pengambilan (permulaan hangat) | 2 s |
| Permulaan dibantu | 2 s |
| Kadar baud | 4800 bps – 921600 bps (lalai 115200 bps) |
| Tahap output | Tahap USB |
| Protokol output | NMEA-0183 |
| Protokol data (senarai) | NMEA, UBX |
| Pesanan NMEA (senarai) | RMC, VTG, GGA, GSA, GSV, GLL |
| Kadar kemas kini | 0.25Hz–25Hz (lalai 1Hz) |
| Puls kedua | 0.25 Hz hingga 10 MHz boleh disesuaikan; tempoh lalai 1 s; tahap tinggi bertahan selama 100 ms |
| Had operasi (ketinggian) | 80,000 m |
| Had operasi (kelajuan) | 500 m/s |
| Had operasi (pecutan) | <= 4 g |
| Voltan bekalan (VCC) | DC 3.6 V–5.5 V (tipikal 5.0 V) |
| Arus | 45 mA / 5.0 V |
| Dimensi | Phi 63.2 x 16.8 mm (rajah struktur: Phi 63.20 +/- 0.3; 16.8 +/- 0.3) |
| Berat | 95 g |
| Penyambung | USB 2.0 lelaki |
| Panjang kabel | 2 m (rajah struktur: 2000 +/- 20) | Pemasangan | Dasar magnet |
| Suasana operasi | -40 C hingga +85 C |
| Suasana penyimpanan | -40 C hingga +105 C |
| LED (TX) | Lampu biru berkelip apabila kuasa dihidupkan, menunjukkan terdapat output data |
| LED (PPS) | Tidak diposisikan: lampu tidak menyala; selepas pemposisian 3D, lampu berkelip |
Penerangan Pin USB
| Pin 1 | VCC | Input bekalan DC 3.6 V–5.5 V, tipikal: 5.0 V |
| Pin 2 | D- | USB D- |
| Pin 3 | D+ | USB D+ |
| Pin 4 | GND | Tanah |
Apa yang Termasuk
- Penerima GNSS (1 pc)
- Kotak (1 pc)
Aplikasi
- Navigasi kereta
- Pemosisian nautika (bot)
- Pengesanan logistik
- Pemosisian industri, tinjauan, dan pemetaan GIS
Pilihan
Pilihan model yang tersedia mungkin termasuk: BV-609N, BV-609D, BV-606U, BV-609DN, BV-609DU, BE-609N, BE-609D, BE-609U, BE-609DN, BE-609DU, BU-609N, BU-609D, BU-609U, BU-609DN, BU-609DU, BK-609N, BK-609D, BK-609U, BK-609DN, BK-609DU.
Sokongan
Untuk panduan pemilihan (antara muka, protokol) atau sokongan integrasi projek, hubungi perkhidmatan pelanggan di https://rcdrone.top/ atau [email protected].
Butiran

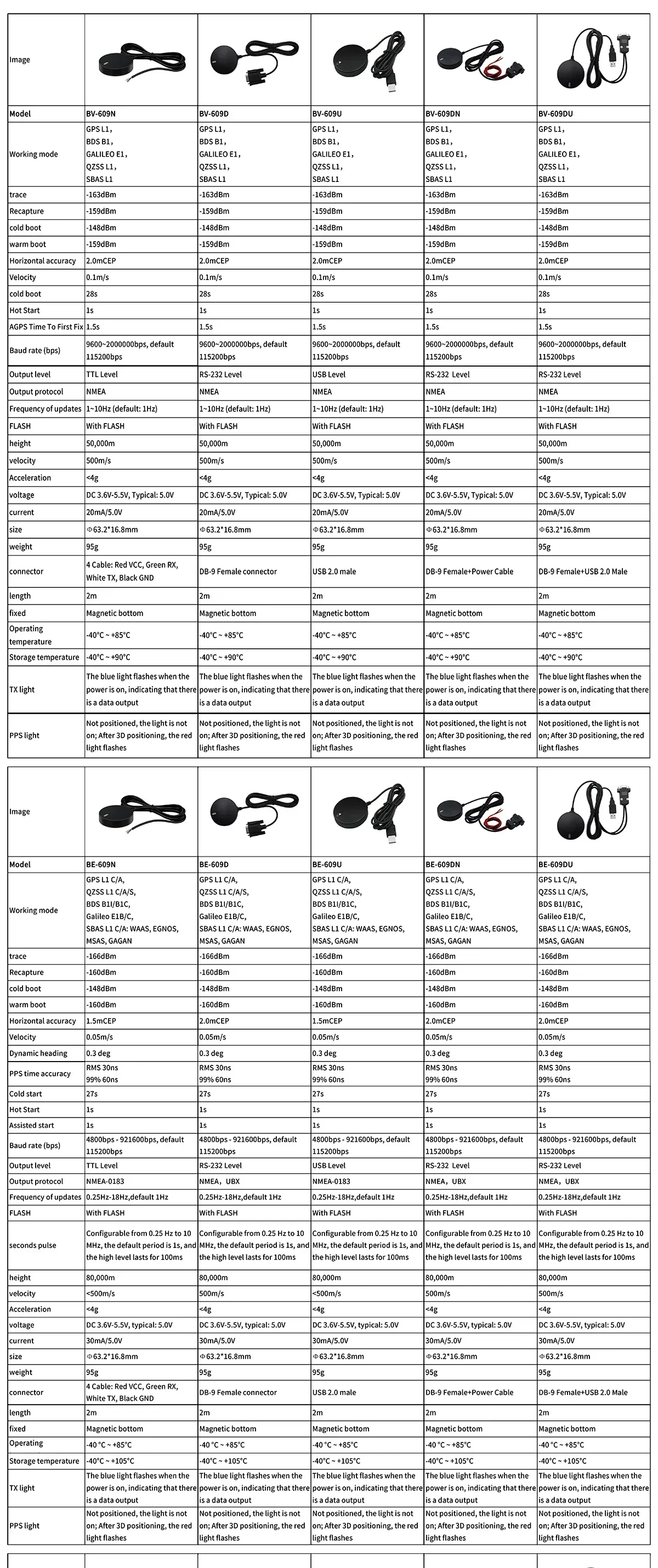

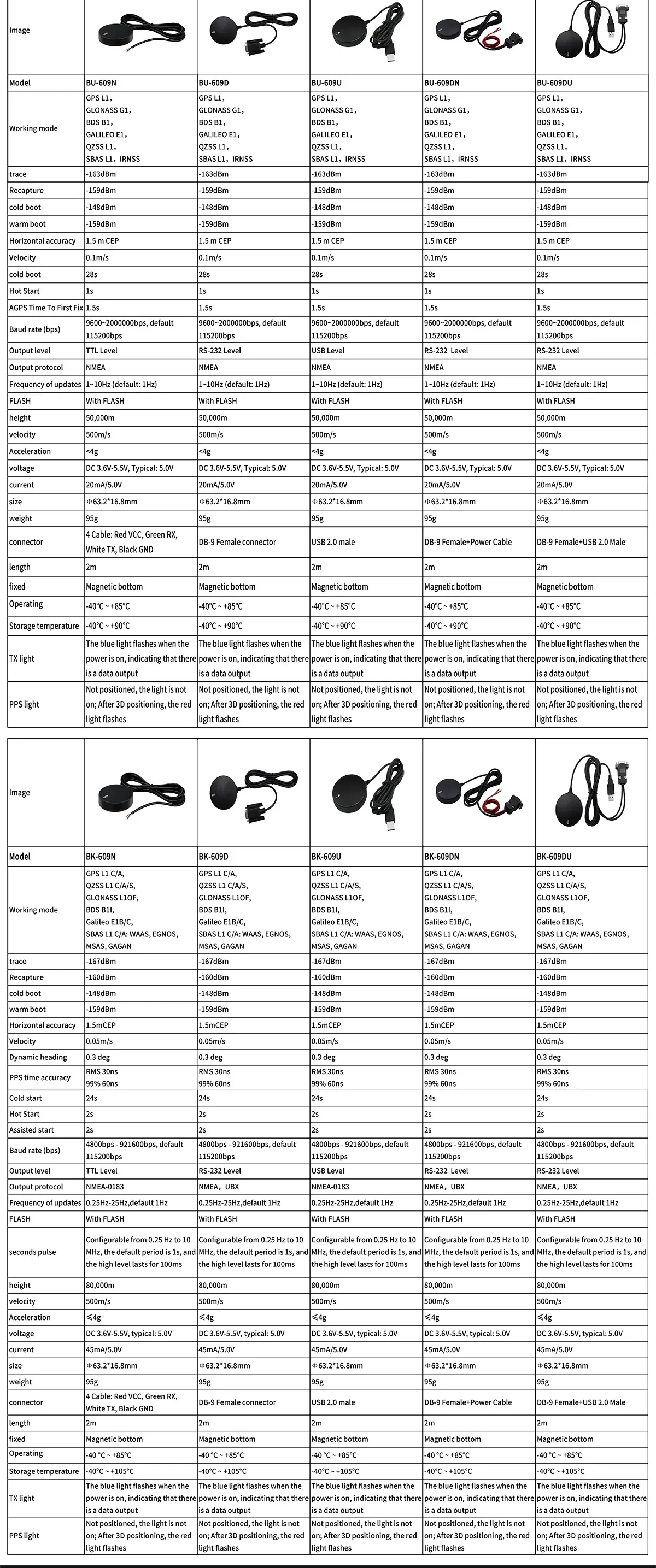

Bandingkan pilihan antara muka dan spesifikasi teras merentasi varian penerima tetikus GNSS Beitian untuk memilih model USB yang sesuai untuk persediaan anda.
Jika anda sedang mencocokkan pemasangan sedia ada, senarai sebelah-sebelah membantu mengesahkan jenis penyambung, gaya kabel, dan butiran output sebelum membuat pesanan.
Sokongan konfigurasi dan fail pembangunan membantu pasukan mengintegrasikan output NMEA/serial ke dalam aliran kerja GIS, navigasi, dan penjejakan.
Sokongan GNSS multi-konstelasi (GPS/BeiDou/GLONASS/Galileo) meningkatkan ketersediaan penentuan kedudukan untuk navigasi kenderaan dan marin.

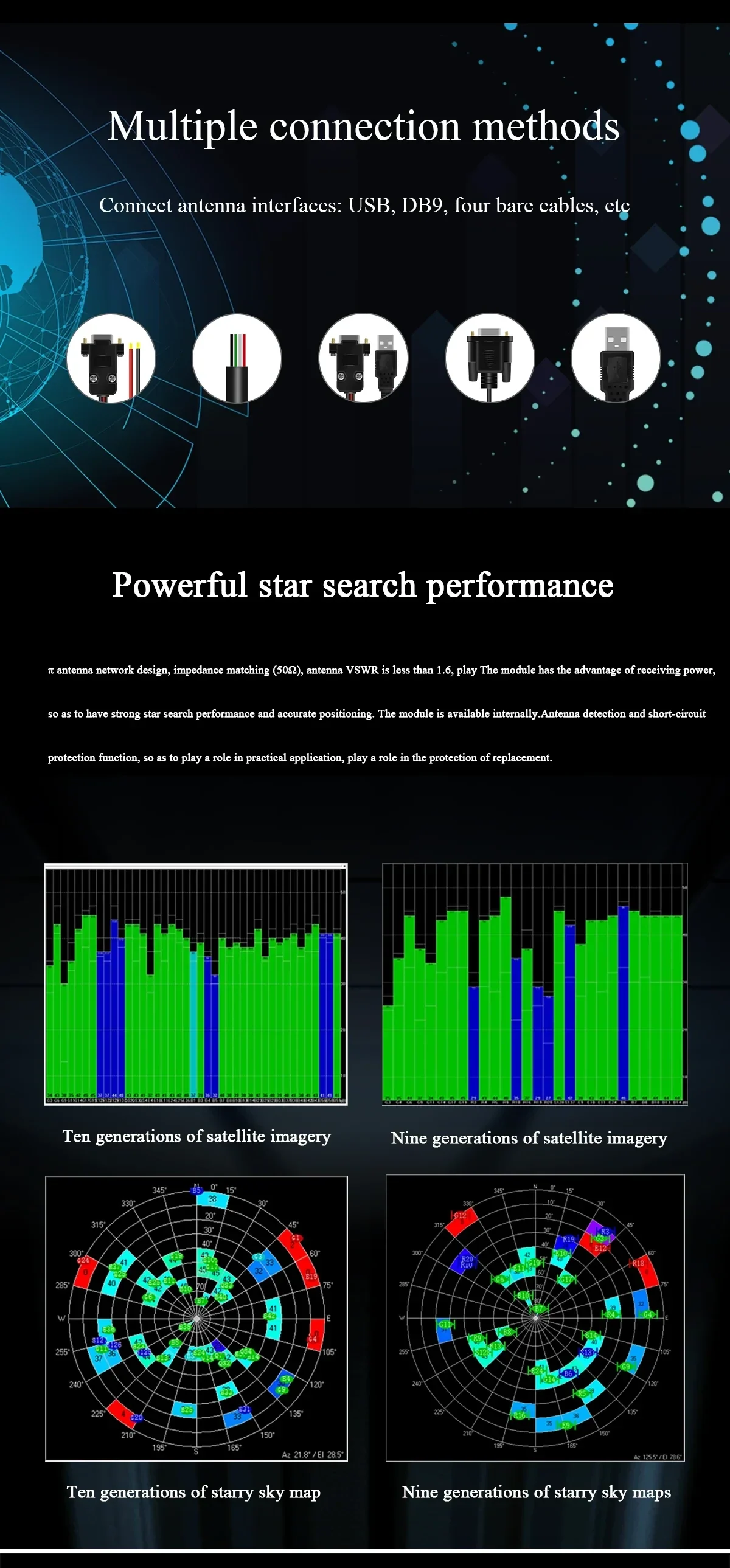

Graf isyarat dan peta langit menggambarkan prestasi penjejakan satelit dan tingkah laku pengambilan dalam keadaan operasi biasa.

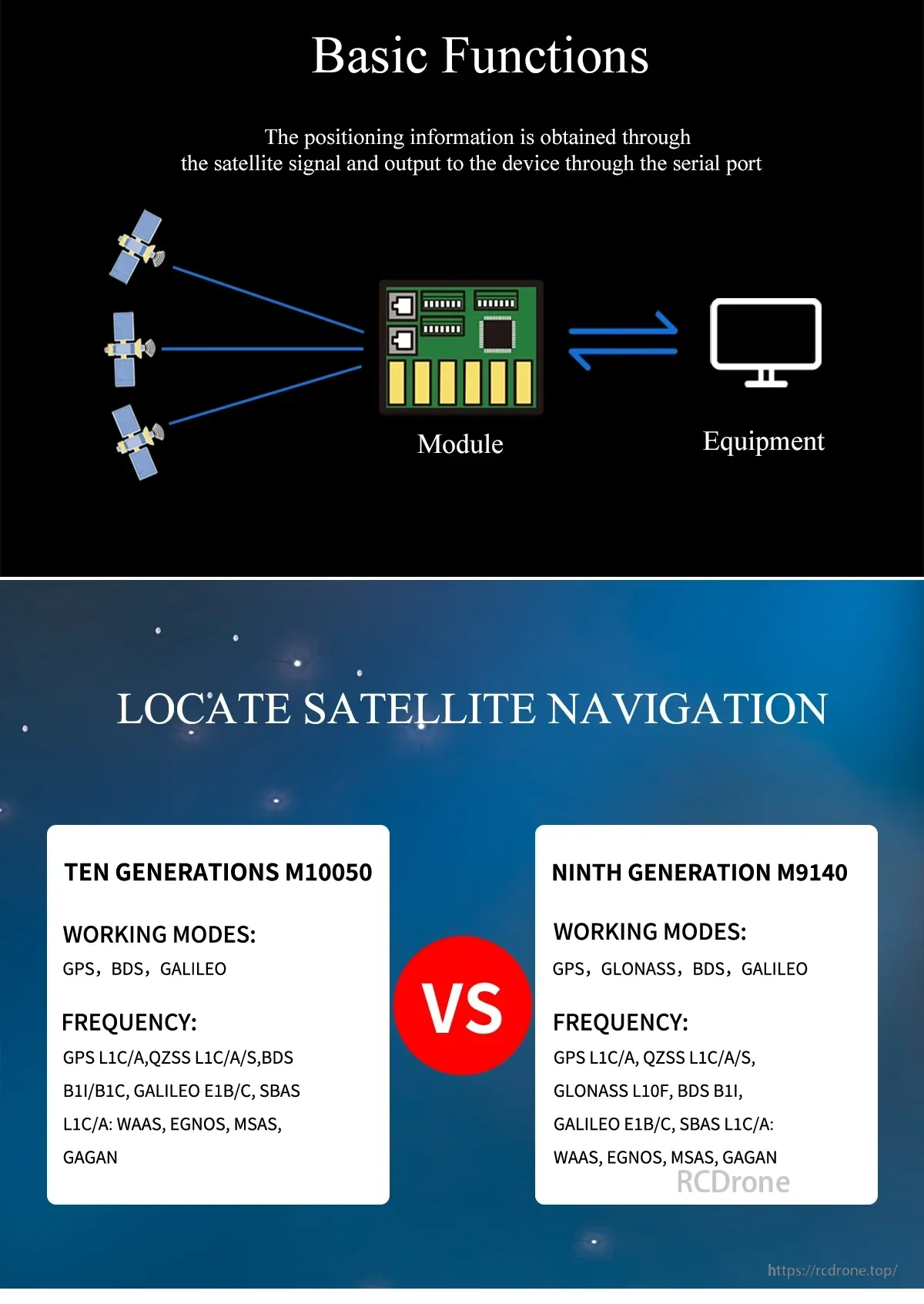

Satu gambaran ringkas tentang bagaimana data satelit diterima dan dikeluarkan kepada peralatan, serta perbandingan generasi cip untuk rujukan.

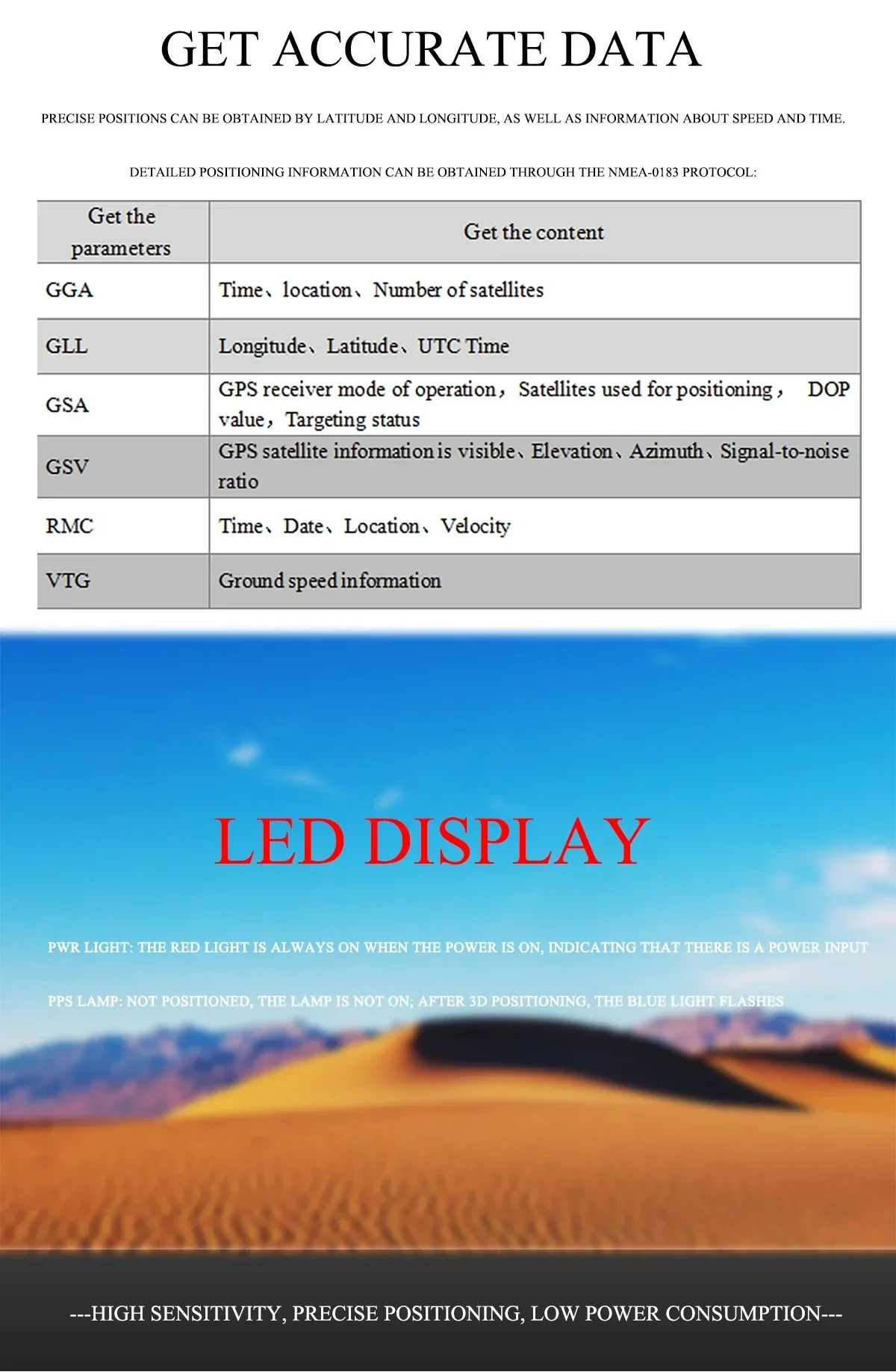

Jenis mesej NMEA standard disokong untuk masa, lokasi, satelit, dan kelajuan—sementara LED memberikan maklum balas kuasa dan penetapan yang jelas.

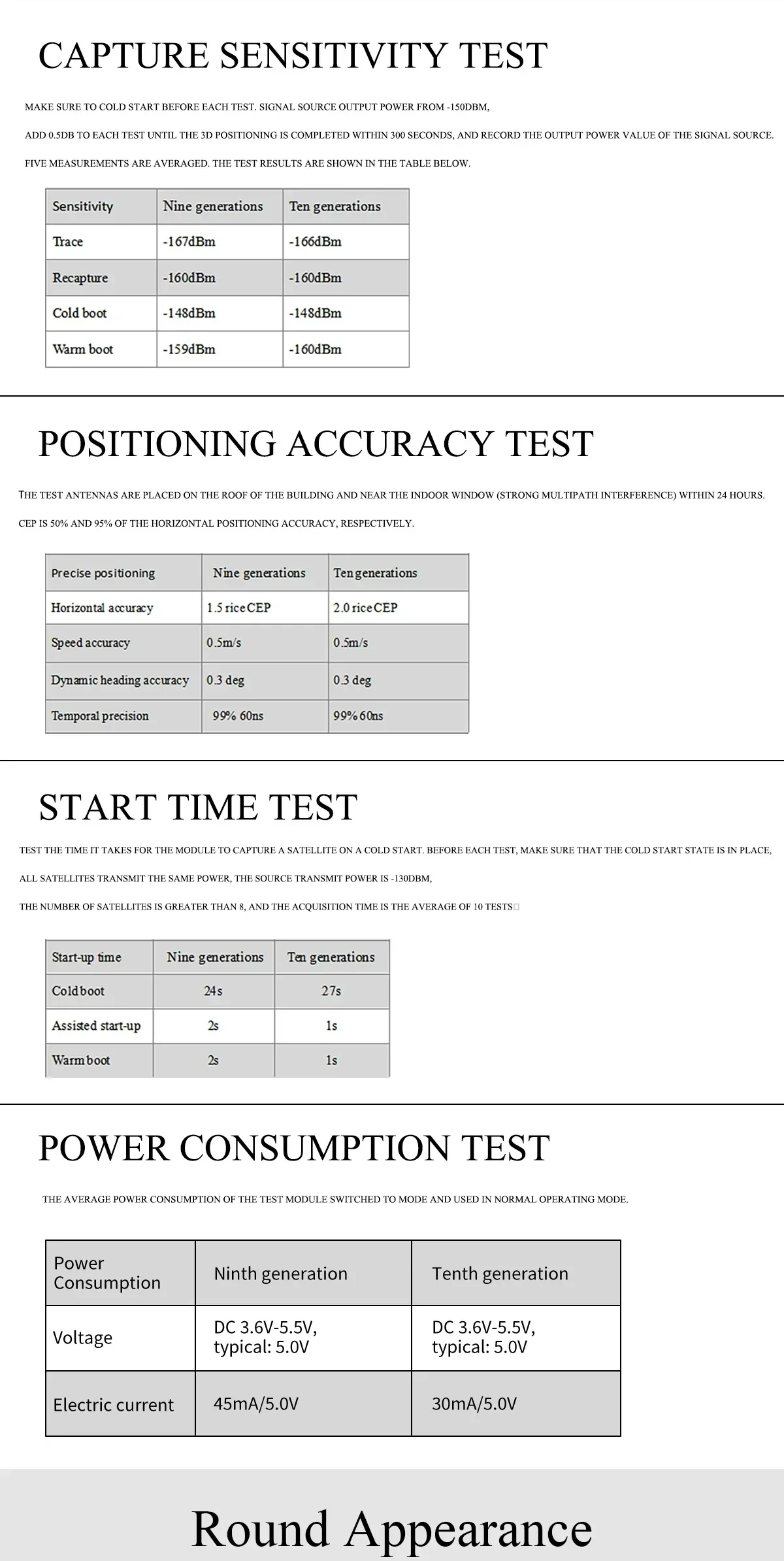

Ringkasan ujian menggariskan kepekaan, ketepatan penentuan kedudukan, masa untuk penetapan, dan penggunaan kuasa untuk penilaian prestasi.

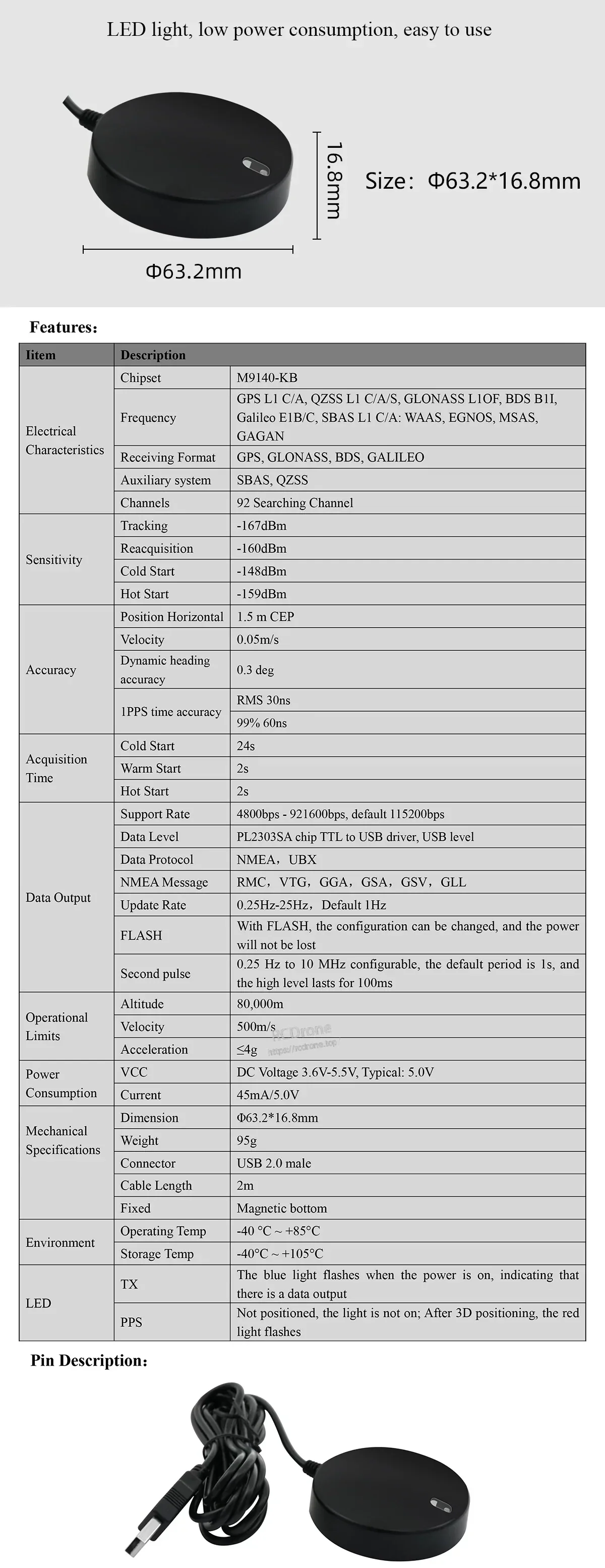

Dimensi dan jadual spesifikasi terperinci memudahkan pengesahan kesesuaian dan keperluan elektrik/output untuk papan pemuka, bot, atau kit lapangan.

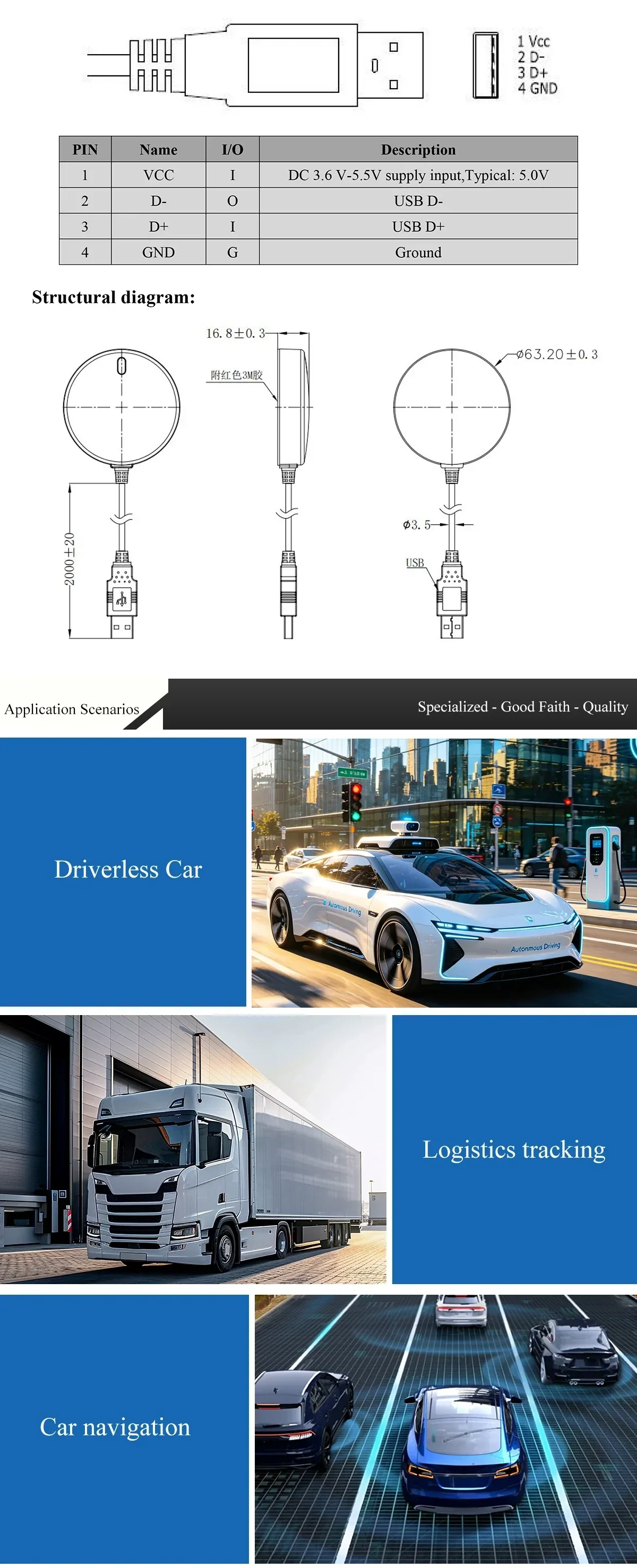

Definisi pin dan lukisan mekanikal menyokong integrasi sistem, dengan kes penggunaan biasa termasuk penjejakan logistik dan navigasi kenderaan.

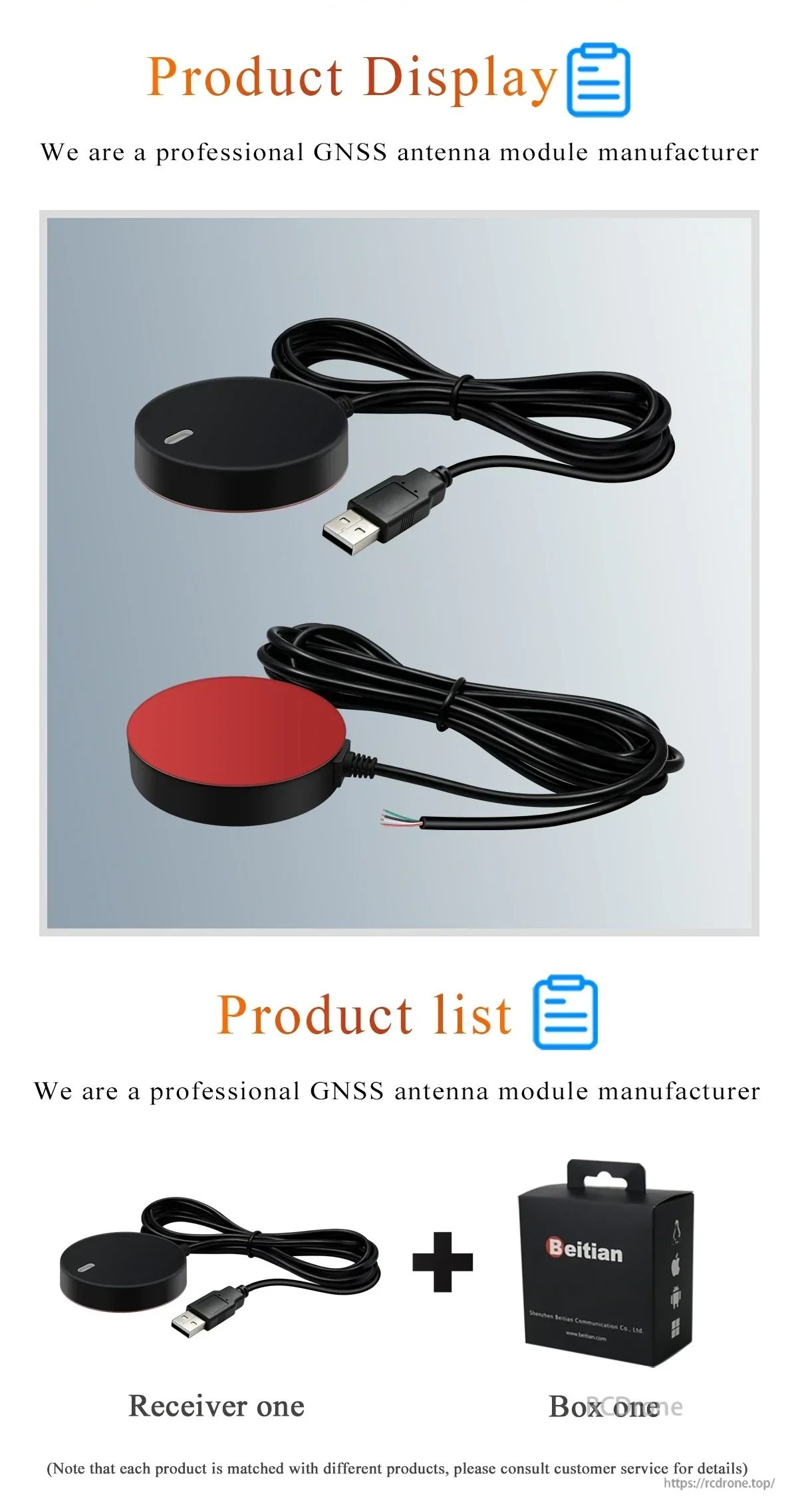

Pakej ini termasuk penerima tetikus GNSS USB BK-609U dan kotak runcit untuk penyediaan plug-and-play yang mudah.
