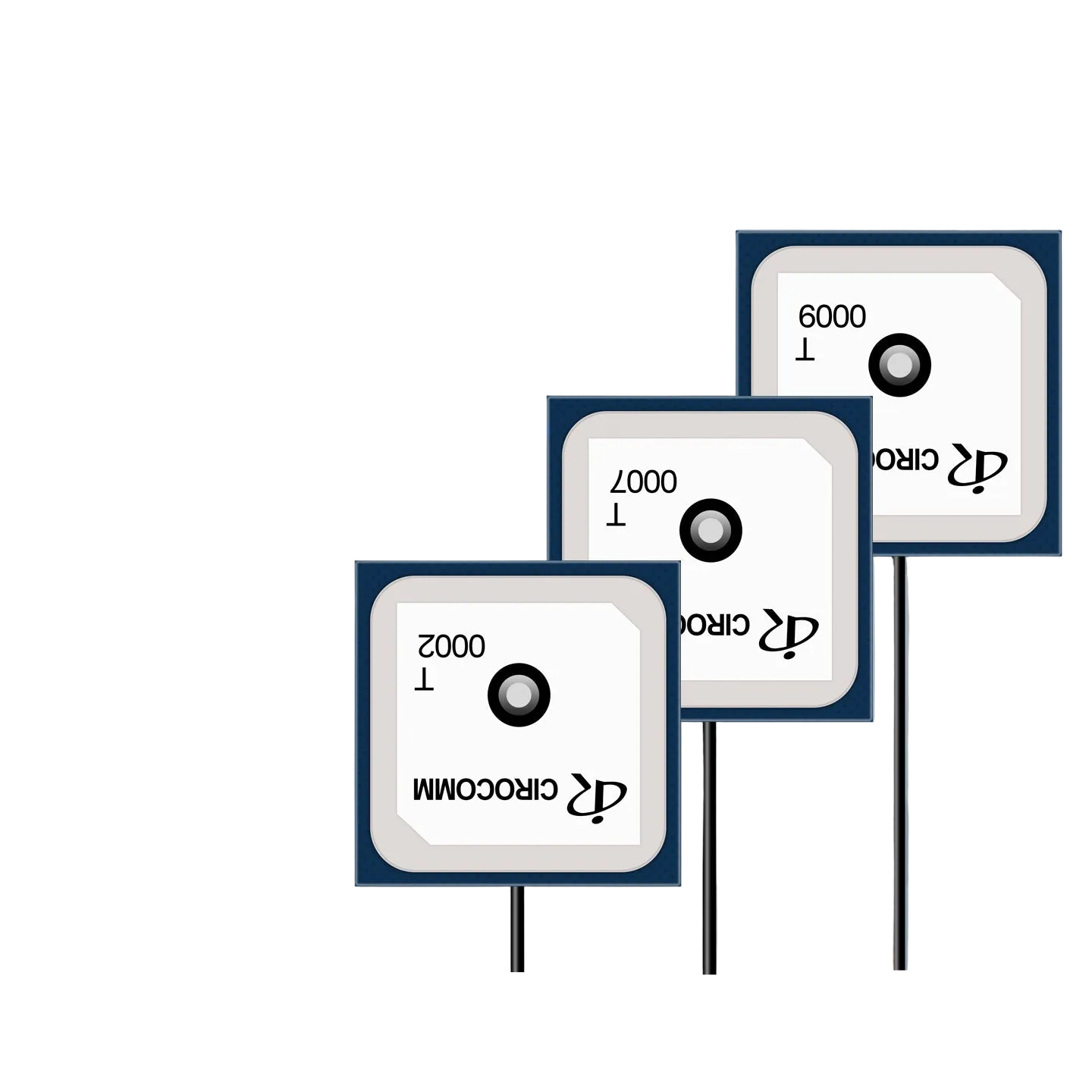

  • Beitian BT-0000 GNSS antenna ceramic patch modules, three top views with attached coax leads

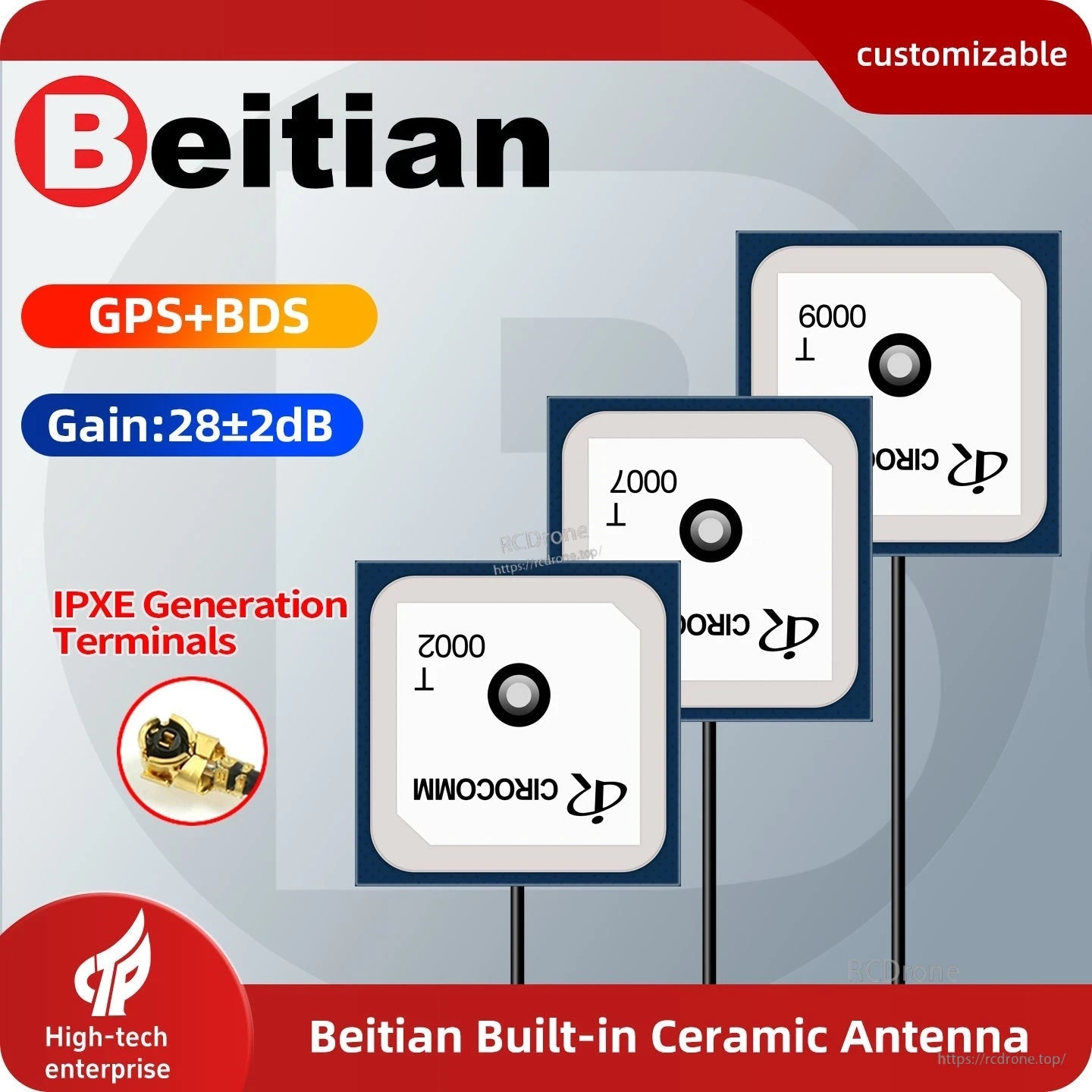

  • Beitian BT-0000 GNSS antenna feature graphic showing GPS+BDS support, gain and IPEX terminal

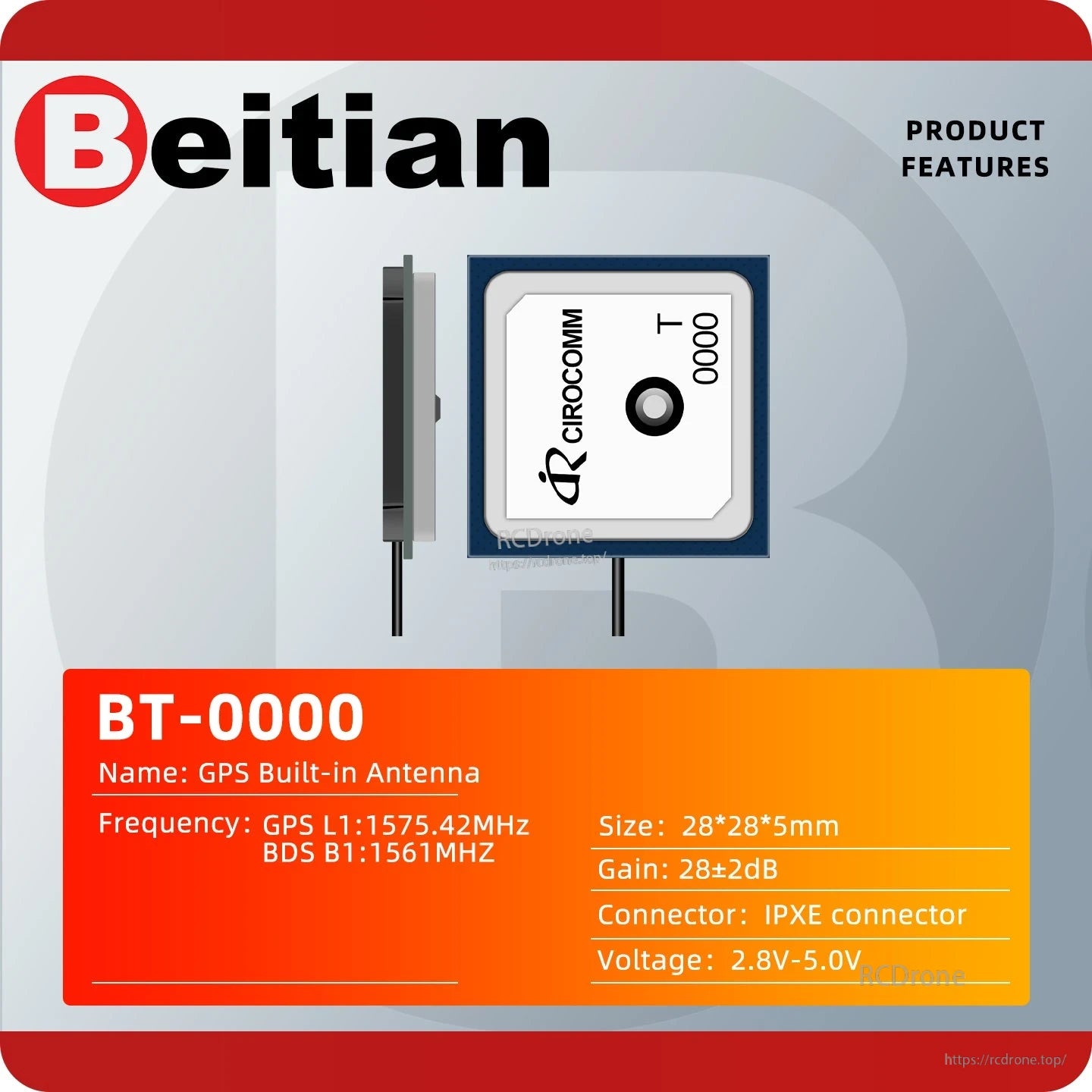

  • BT-0000 product features sheet showing antenna side profile and top view with size and frequency table

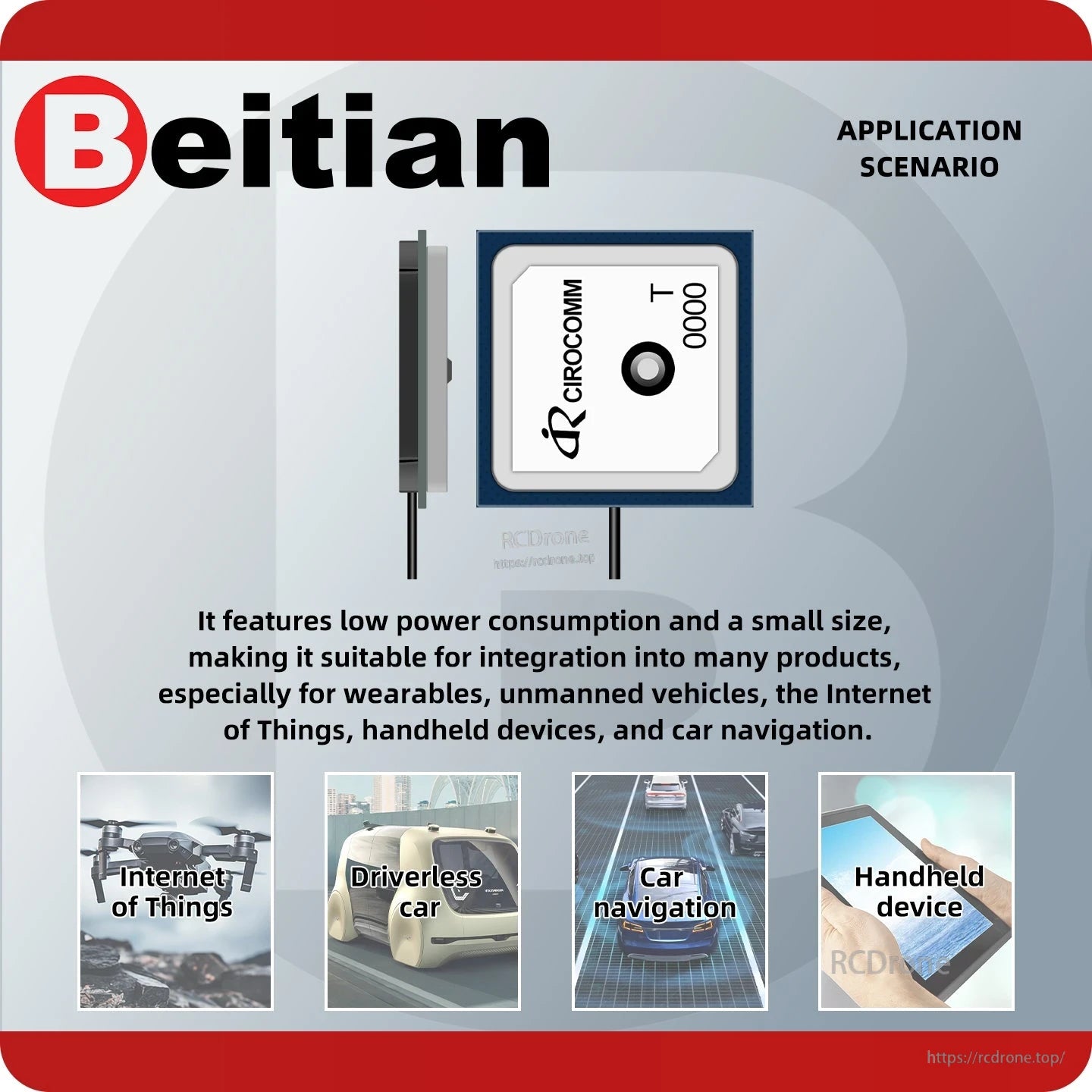

  • Application scenario graphic for BT-0000 showing use cases: IoT, driverless car, navigation, handheld
  • Package contents graphic: BT-0000 series built-in antenna x1 with attached lead and connector

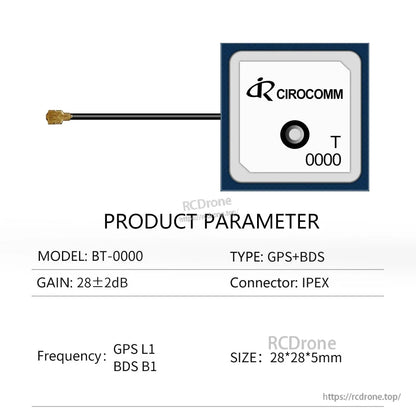

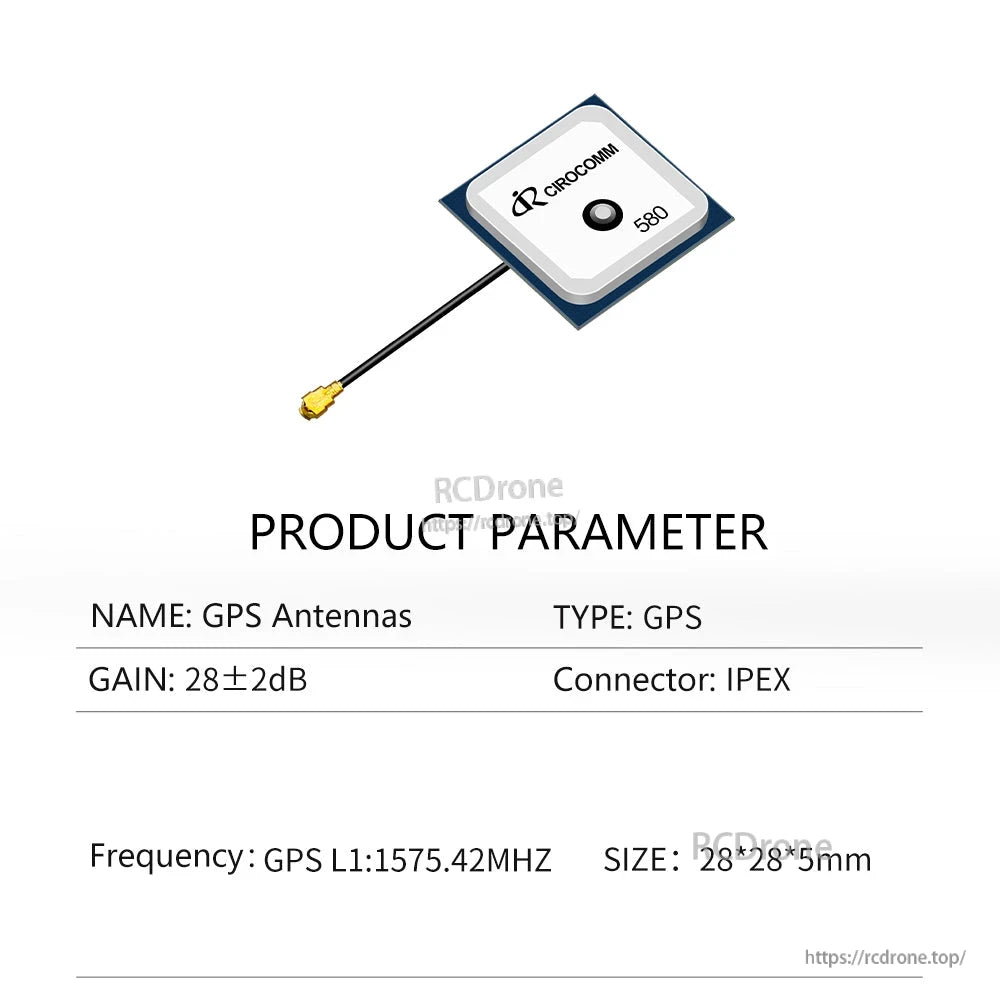

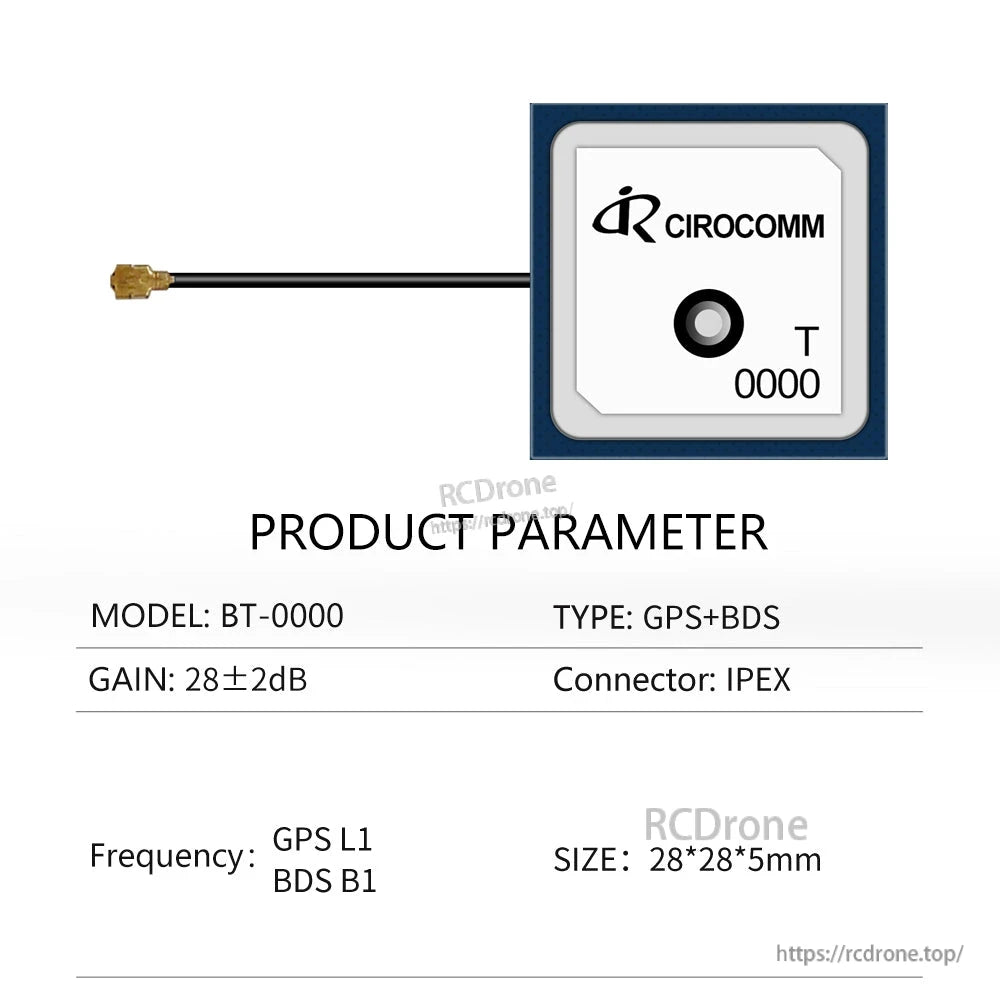

  • Product parameter sheet showing GPS antenna with IPEX connector and GPS L1 1575.42MHz frequency listing
1 7

Beitian BT-0000 Antena GNSS 25x25mm Dwi Mod GPS L1 BDS B1 Patch Seramik Aktif, IPEX 5cm

Beitian BT-0000 Antena GNSS 25x25mm Dwi Mod GPS L1 BDS B1 Patch Seramik Aktif, IPEX 5cm

Beitian

$12.32 USD
$12.32 USD
Jualan Habis dijual
Taxes included. Penghantaran dikira semasa pembayaran.
Model
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Lihat butiran penuh

Overview

Antenna GNSS Beitian BT-0000 adalah antena patch seramik aktif dalaman yang padat direka untuk sokongan penentuan kedudukan mod ganda GPS + BDS (GPS L1 / BDS B1). Ia menggunakan penyambung IPEX dengan kabel 1.13 dan ditentukan untuk bekalan 2.8V–5.0V.

Ciri Utama

  • Sokongan penentuan kedudukan mod ganda: GPS L1 + BDS B1
  • Reka bentuk LNA aktif: penguatan LNA 28±2dB
  • Saiz struktur padat: 28*28*5mm; saiz antena seramik: 25*25*2mm
  • Penjuru IPEX ("Terminal Generasi IPEX"), kabel 1.13, panjang kord 5cm
  • Julat suhu operasi yang luas: -40°C hingga +85°C

Spesifikasi (BT-0000)

Nama produk Antena GPS+BDS
Mod kerja / julat frekuensi GPS L1, BDS B1
Julat frekuensi penerimaan GPS L1: 1575.42MHz; BDS B1: 1561MHZ
Pendapatan antena seramik 2dBi
Pendapatan LNA 28±2dB
Angka bunyi <2dB (Hanya LNA)
VSWR keluaran / Kadar Gelombang Berdiri <1.5
Impedans / impedans keluaran 50Ω
Polarization RHCP
Nisbah paksi <3dB
Sudut liputan mendatar 360°
Ripple jalur lulus ±2.0dB (Hanya LNA)
0±10
Voltan bekalan / Voltan DC 2.8V-5.0V
Arus bekalan ≤20mA
Suasana operasi -40°C hingga +85°C
Suasana penyimpanan -40°C hingga +85°C
Darjah kelembapan 40% - 95%
Saiz struktur 28*28*5mm
Saiz antena 25*25*2mm
Berat ≤ 10g
Penghubung IPEX
Wayar / kabel 1.13 wayar (1.13 Kabel)
Panjang kord 5cm
Nota lukisan dimensi Toleransi tidak ditentukan: ±0.2mm (unit: mm)

Aplikasi

  • Sistem penentuan kedudukan GNSS yang memerlukan GPS L1 / BDS B1
  • Alat pengukuran (termasuk meter keluasan)
  • Peralatan kawalan lampu isyarat
  • Kenderaan elektrik dan kamera dashboard
  • Kenderaan tanpa pemandu dan platform robotik (apabila serasi dengan penerima GNSS)

Penyambung & Pilihan Kabel

Keluarga antena ditunjukkan dengan pelbagai konfigurasi penyambung dan kabel (TNC-J dengan 50-3 line, TNC-K dengan 316 line, SMA-J dengan 174 line, SMA-JW dengan 174 line, MCX-JW dengan 178 line, MMCX-JW dengan 178 line, dan IPEX dengan 1.13 line). Untuk bantuan memilih pilihan untuk penerima tertentu atau untuk permintaan penyesuaian, hubungi [email protected] or lawati https://rcdrone.top/ .

Pemilihan Model (dari carta pengeluar)

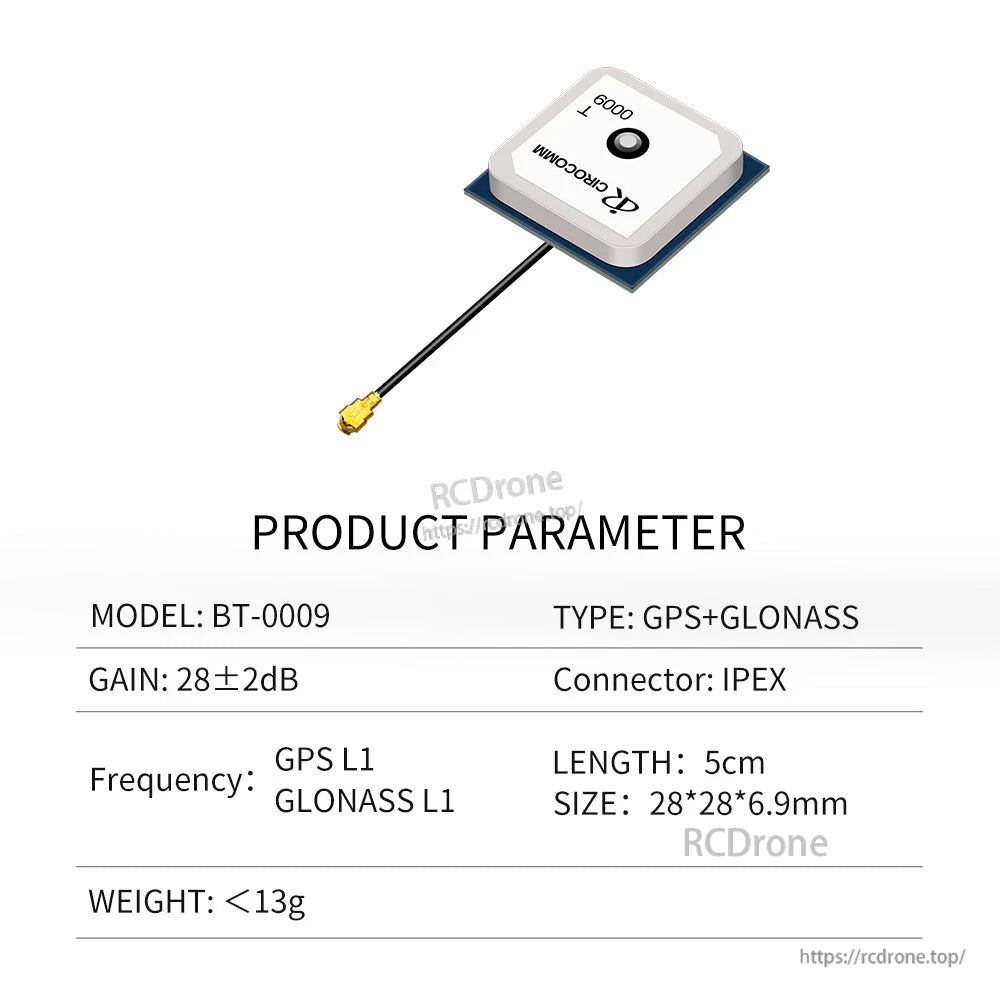

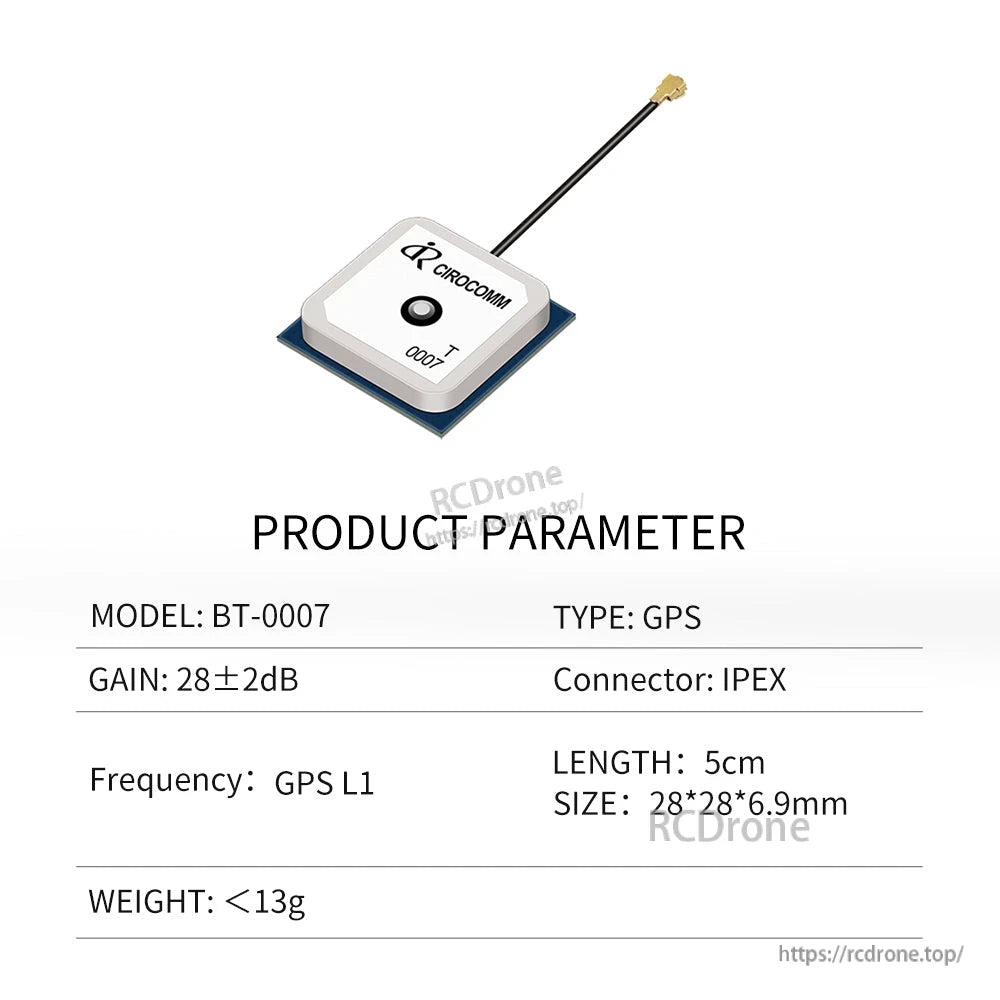

Pilihan Shopify mungkin termasuk pelbagai model (e.g. , BT-580, BT-0000, BT-0010, BT-0001, BT-0002, BT-0007, BT-0009).Carta pengeluar memberikan parameter untuk model yang disenaraikan di bawah; spesifikasi boleh berbeza mengikut model.

Model Mod kerja Saiz struktur Peningkatan LNA Penyambung Panjang kabel
BT-0000 GPS L1, BDS B1 28*28*5mm 28±2dB IPEX 5cm

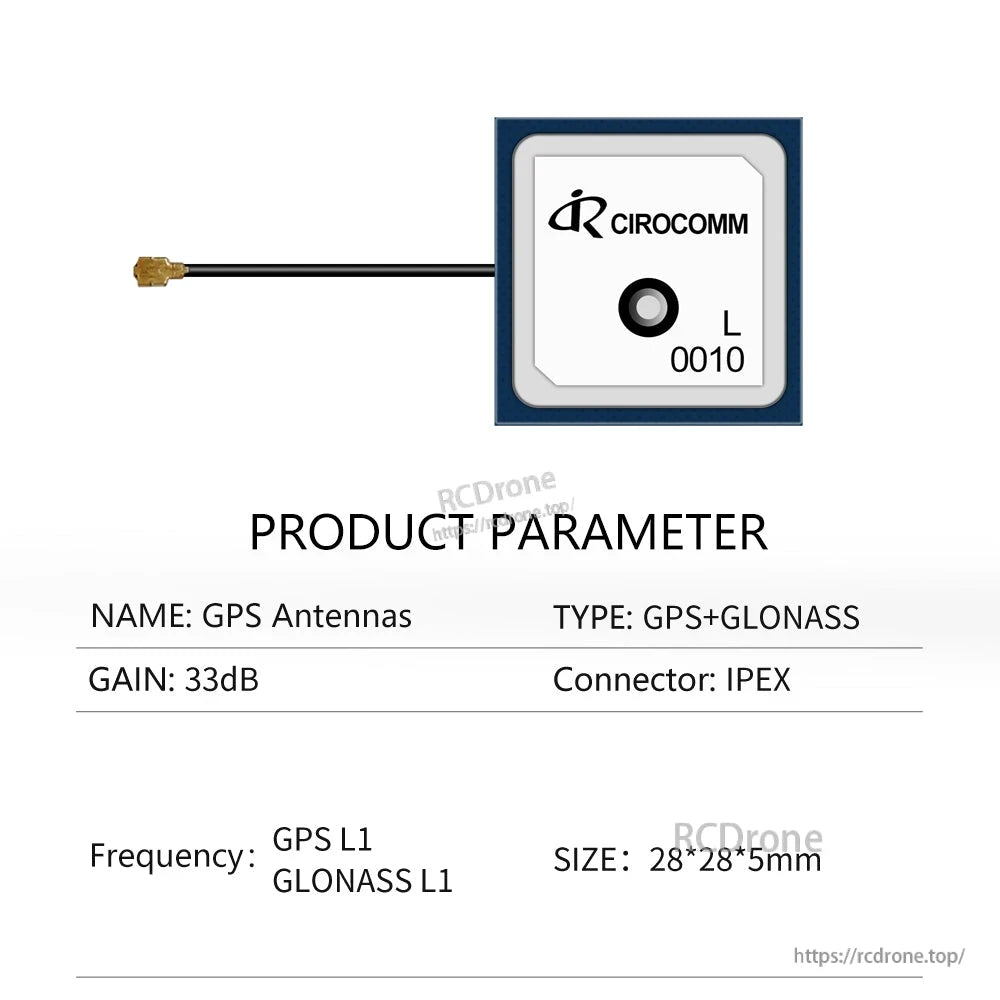

BT-0010 GPS L1, GLONASS L1 28*28*5mm 28±2dB IPEX 5cm
BT-580 GPS L1 28*28*5mm 28±2dB IPEX 5cm
BT-0001 BDS B1, GPS L1, GLONASS L1, GALILEO E1 38*38*6mm 28±2dB IPEX 5cm
BT-35 BDS B1, GPS L1, GLONASS L1, GALILEO E1 38*38*7.1mm 28±2dB IPEX 5cm
BT-3220 1561.098~1602MHz 35*35*10.2mm 28±2dB IPEX 5cm
BT-25C GPS L1, GLONASS L1 28*28*7mm 28±2dB IPEX 5cm
BT-T018 GPS L1, GLONASS L1 18*18*4.8mm 18±2dB IPEX 10cm

Butiran

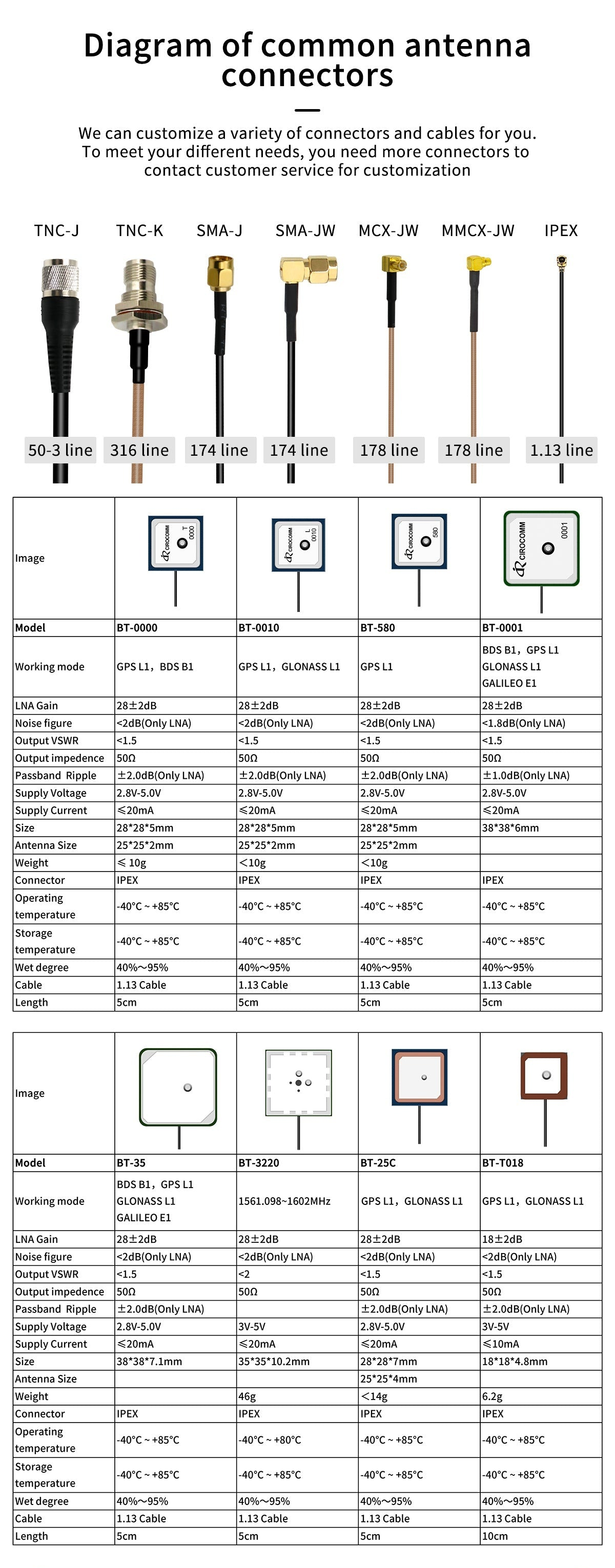

Connector and cable options for Beitian BT-0000 GNSS antenna family, including IPEX, SMA, MMCX and TNC

Pilih penyambung dan gaya kabel yang sesuai dengan penerima anda; versi BT-0000 menggunakan penyambung IPEX dengan kabel 1.13.

Beitian brand graphic highlighting support for customization and small-size GPS ceramic antenna modules

Panjang kabel dan penamatan penyambung yang disesuaikan boleh diminta untuk integrasi ke dalam reka bentuk penerima GNSS yang berbeza.

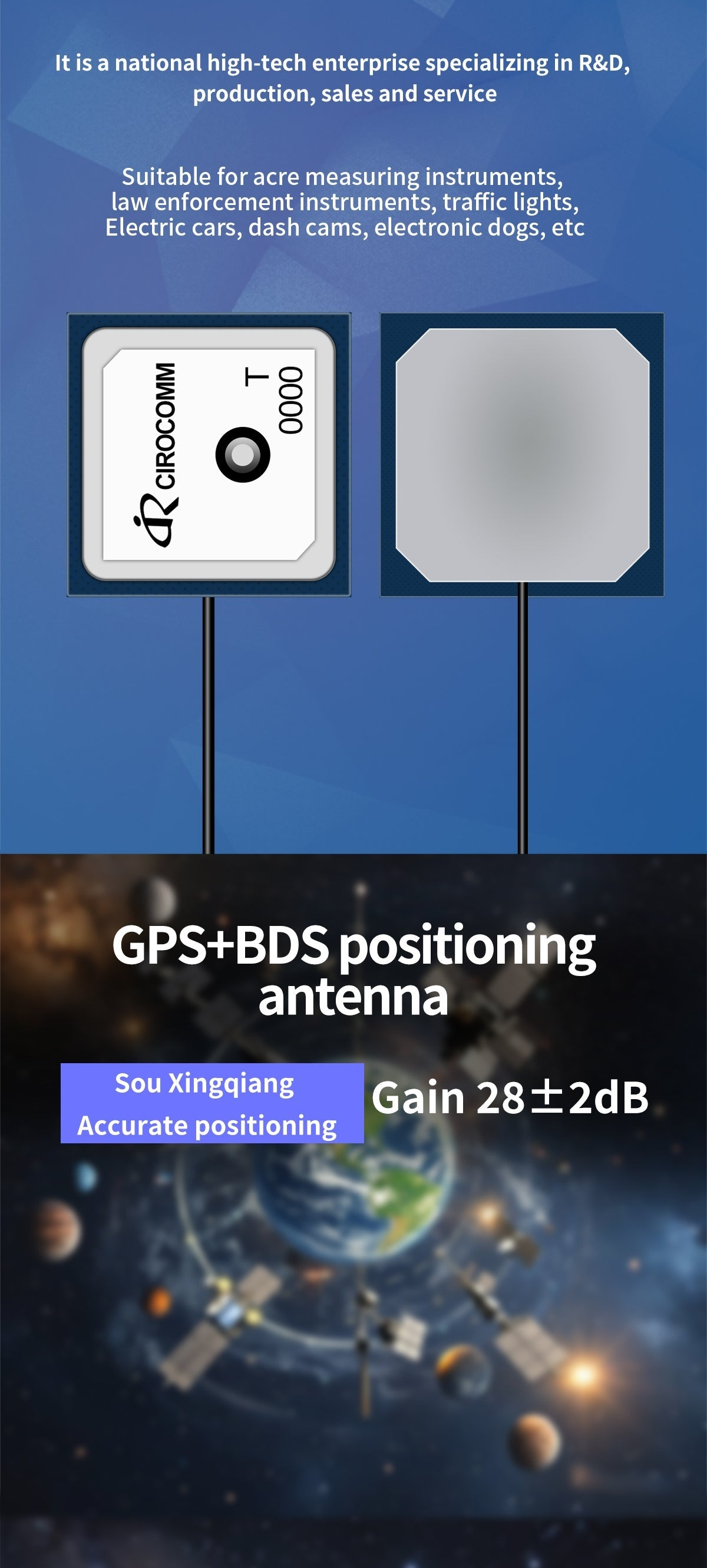

Beitian active ceramic patch antenna module with GPS+BDS positioning and 28±2 dB LNA gain callout

Reka bentuk LNA aktif membantu mengekalkan penerimaan yang boleh dipercayai untuk GPS L1 dan penentuan BDS B1 dalam peranti kompak.

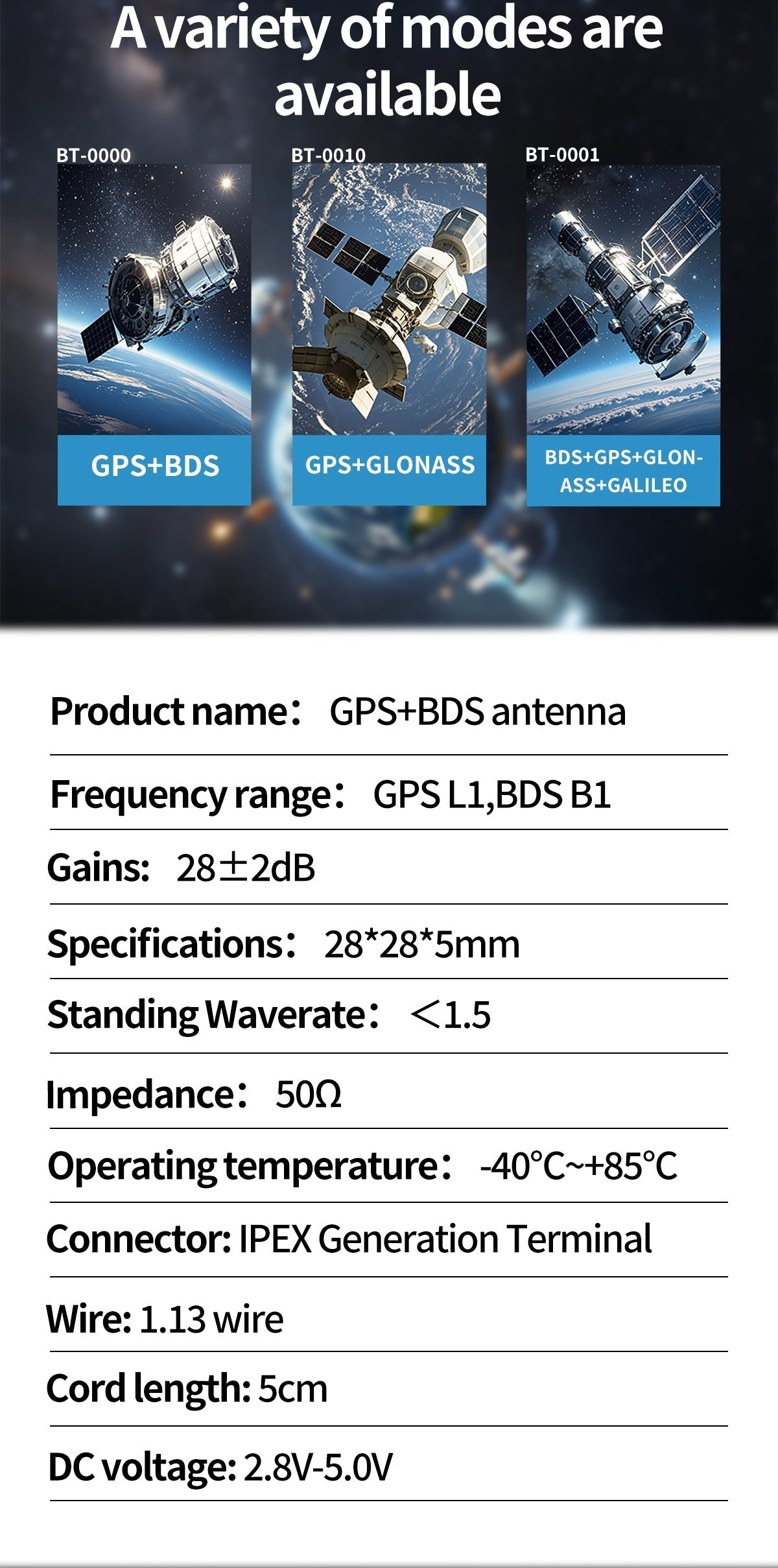

Mode selection chart and key specs for Beitian BT-0000 GNSS antenna: GPS L1/BDS B1, IPEX, 5 cm cable

BT-0000 menyokong GPS L1 dan BDS B1, dengan faktor bentuk kompak 28×28×5 mm dan julat bekalan 2.8–5.0 V.

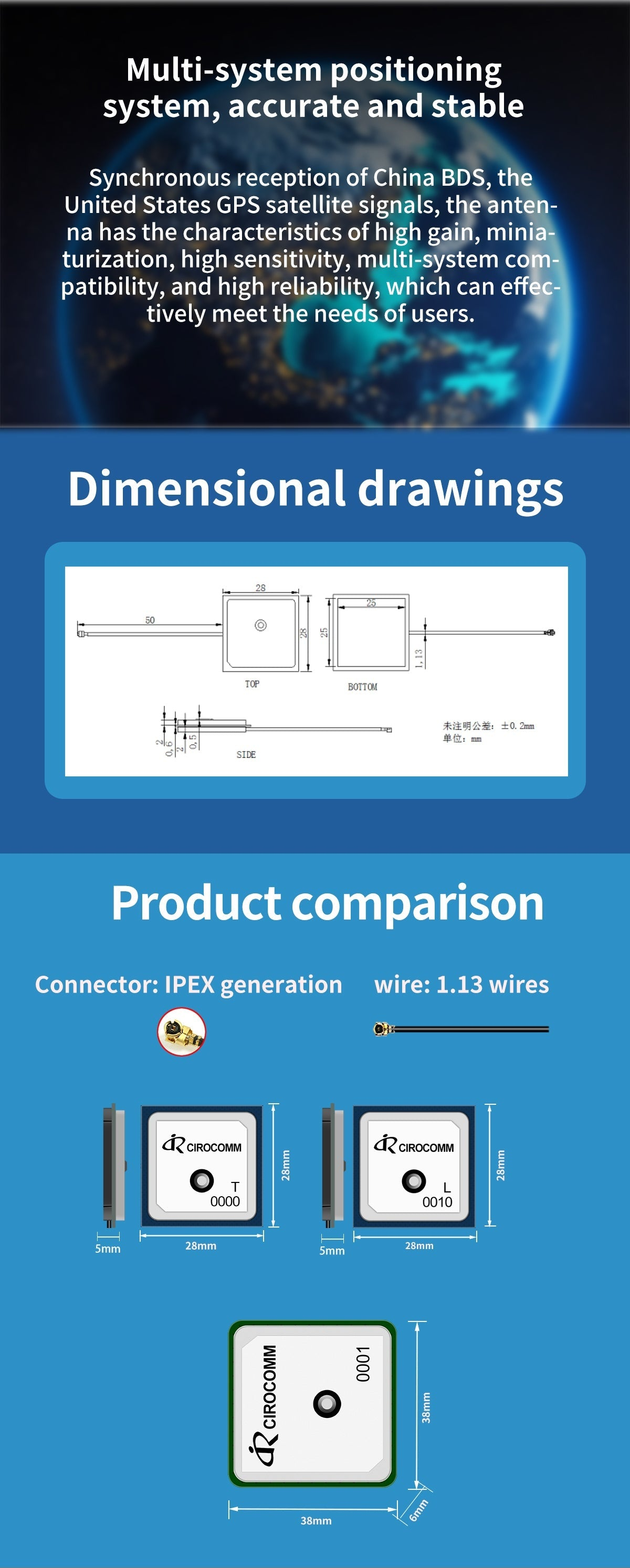

Dimensional drawings and size comparison for the 28×28×5 mm antenna module and 25×25 mm ceramic patch

Gambar mekanikal memberikan dimensi rujukan untuk susun atur penutup dan ruang pemasangan.

Performance highlights infographic: strong signal capture, GPS L1/BDS B1 frequency range, <10 g weight, low power

Penggunaan arus rendah dan pembinaan ringan sesuai untuk pembinaan GNSS yang terhad ruang dan kuasa.

Application examples collage for GNSS antenna: acreage meter, traffic light control, and electric vehicle use cases

Penggunaan biasa termasuk instrumen pengukuran, sistem trafik, dan elektronik mobiliti di mana penerimaan GNSS diperlukan.

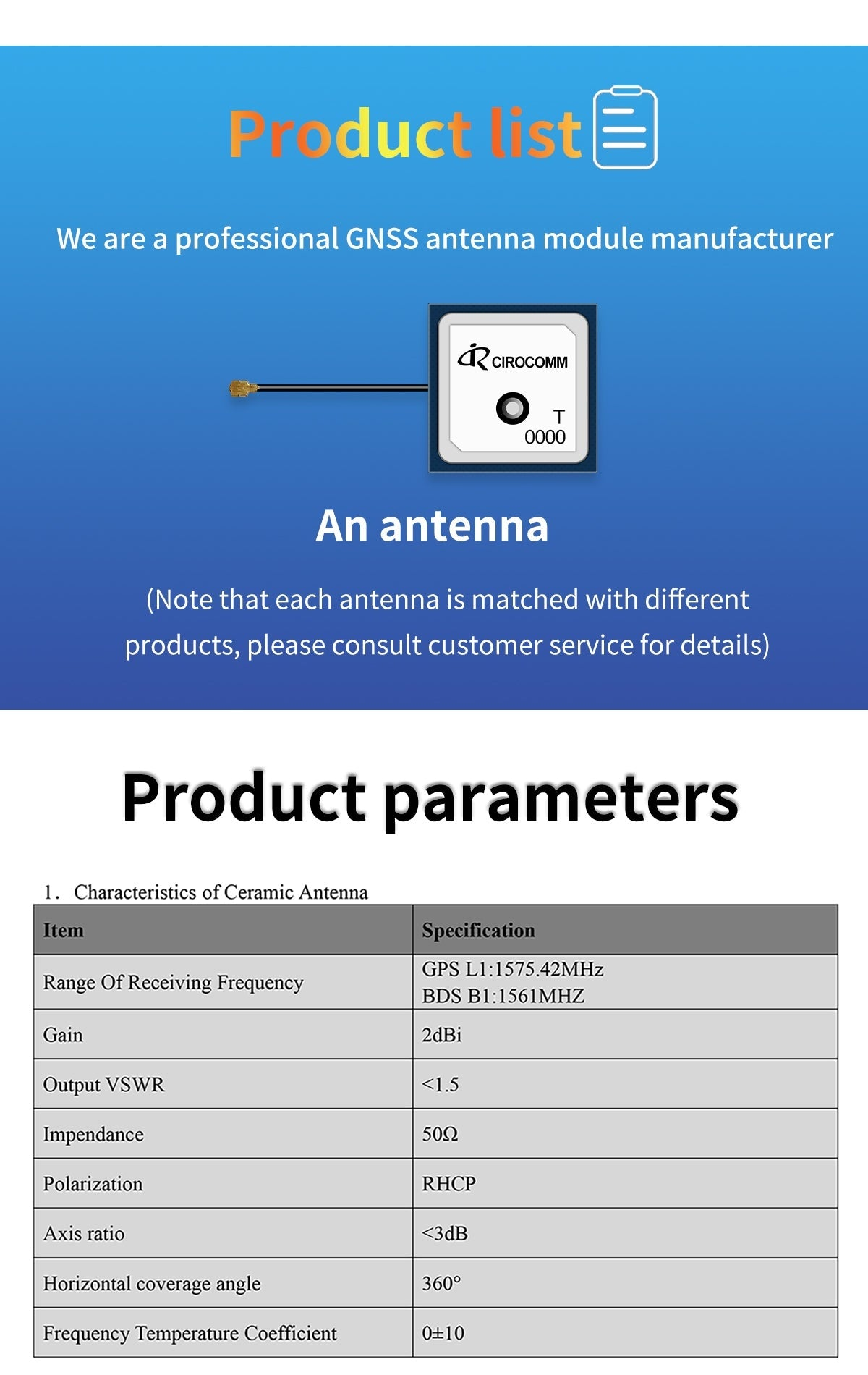

Beitian GNSS antenna product list and ceramic antenna parameter table with frequency, VSWR, impedance and RHCP

Parameter elektrik utama seperti VSWR, impedans, dan polarisasi diringkaskan untuk perbandingan cepat semasa reka bentuk.

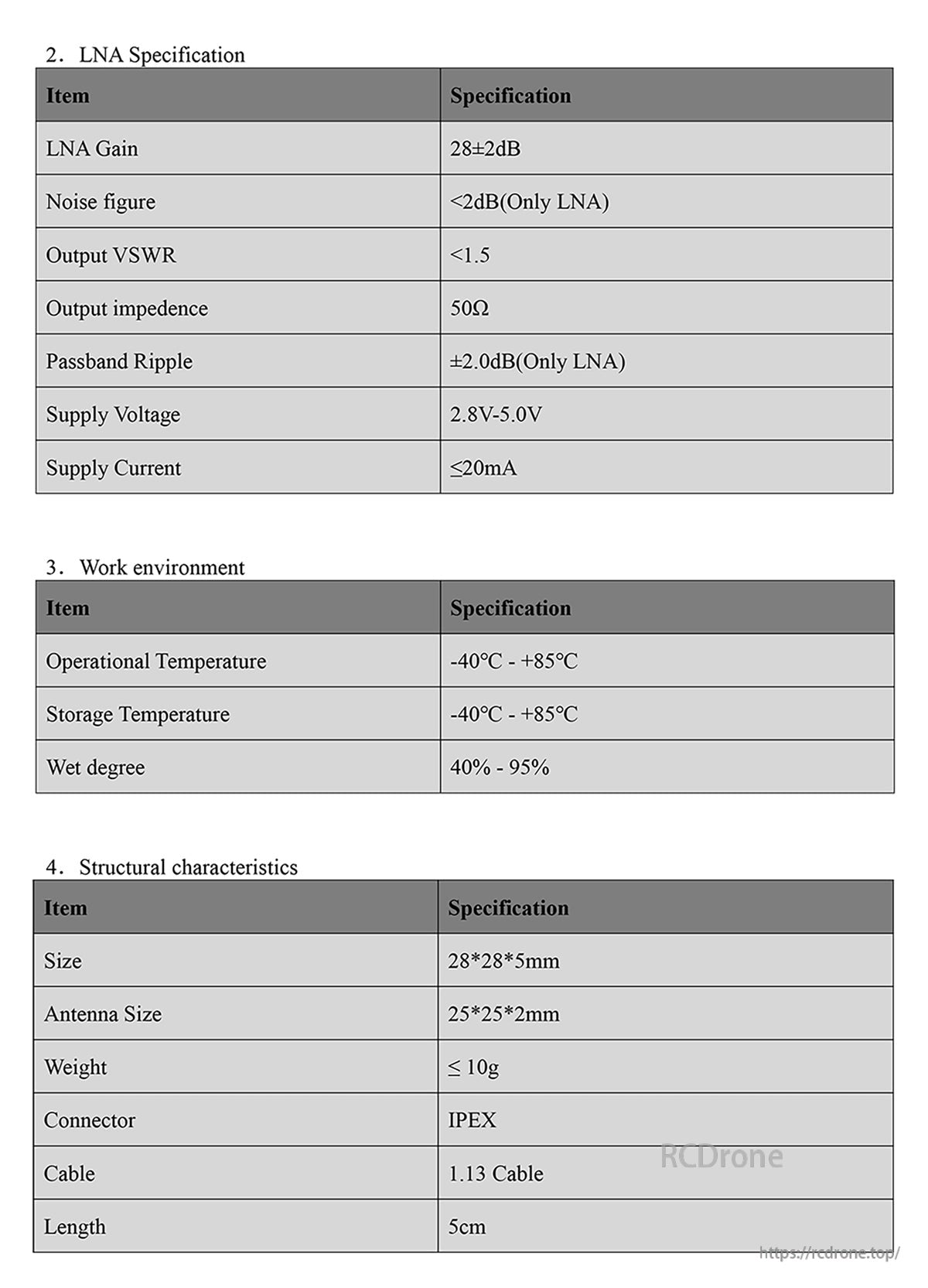

LNA specification and environmental/structural table: 28±2 dB gain, 2.8–5.0 V, ≤20 mA, -40 to +85 °C, IPEX

Had operasi dan spesifikasi penguat disenaraikan untuk mengesahkan keperluan kuasa, suhu, dan integrasi.
