Beitian BT-132STK Antena GNSS RTK Sepenuh Frekuensi, Tapak Magnetik, TNC-K, 3.3-12V untuk Ukur Tanah
Beitian BT-132STK Antena GNSS RTK Sepenuh Frekuensi, Tapak Magnetik, TNC-K, 3.3-12V untuk Ukur Tanah
Beitian
Tidak dapat memuatkan ketersediaan pengambilan
Overview

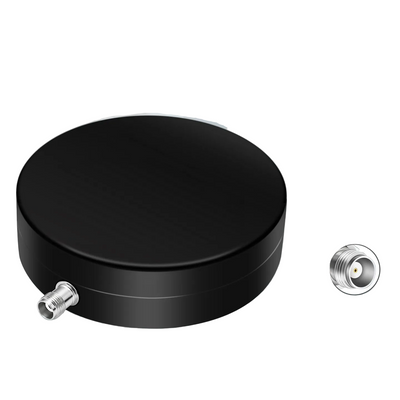

Beitian BT-132STK adalah antena GNSS empat sistem dengan frekuensi penuh yang direka untuk aplikasi pemposisian dan pengukuran berketepatan tinggi. Antena GNSS ini menggunakan asas magnet terbina dalam (cawan sedutan magnet) untuk pemasangan cepat pada kenderaan dan peralatan, dan ia dilengkapi dengan antara muka penyambung TNC-K.
Ciri Utama
- Penerimaan pelbagai jalur empat sistem: GPS, BDS, GLONASS, GALILEO, ditambah sokongan SBAS, QZSS, IRNSS, dan L-Band
- Polarizasi bulatan tangan kanan (RHCP)
- Sudut liputan mendatar 360°
- Penguat bising rendah (LNA) gain: 38±2 dB
- Julat voltan operasi yang luas: 3.3-12 V
- Asas magnet terbina dalam (kaedah pemasangan: magnet penyedut)
- Titik pemasangan mekanikal: 4 x lubang skru M5 yang tenggelam (kedalaman 6)
- Bahan tahan UV yang terkenal untuk penggunaan luar jangka panjang
- Jenis penyambung: TNC-K (penampilan penyambung boleh disesuaikan mengikut keperluan pelanggan)
Spesifikasi
| Model | BT-132STK |
| Isyarat / jalur yang disokong | GPS L1/L2/L5; BDS B1I/B2I/B3I/B1C/B2a/B2b; GLONASS L1/L2/L3; GALILEO E1/E5a/E5b/E6; SBAS L1/L5; QZSS L1/L2/L5/L6; IRNSS L5; L-Band |
| Peningkatan antena (dBi) | <5.5 |
| AR antena (dB) | ≤3.0 |
| Sudut liputan mendatar | 360° |
| Ralat pusat fasa (mm) | ±2 |
| VSWR | ≤2 |
| Polarization | Polarization bulat tangan kanan |
| Impedans port | 50 Ω |
| Peningkatan LNA (dB) | 38±2 |
| Angka bunyi (dB) | ≤2 (juga disenaraikan sebagai <2 dB) |
| Output VSWR | ≤2.0 |
| Kekekalan dalam jalur (dB) | ±2 (juga disenaraikan sebagai ±2.0 dB) |
| Voltan operasi (V) | 3.3-12 (juga disenaraikan sebagai 3.3-12.0 V) |
| Arus operasi (mA) | ≤45 (juga disenaraikan sebagai ≤45 mA) |
| Tempoh penyebaran pembezaan (ns) | ≤5 |
| Jenis penyambung | TNC-K |
| Kaedah pemasangan | Pemasangan magnet |
| Saiz antena (mm) | Dia.129.4 x 38.5 |
| Berat | 354 g |
| Suasana operasi | -40 hingga +85 C |
| Suasana penyimpanan | -55 hingga +85 C |
| Kelembapan | 95% tanpa pemeluwapan |
| Panggilan lukisan mekanikal | Dia.129.4 ±0.3; 38.5 ±0.3; 4-M5; Dia.104; 26.9°; 73.54; 10 |
Permohonan
- Pengukuran geodetik
- Pengukuran saluran
- Pertanian tepat
- Pengukuran marin
- Pemosisian dan pemantauan yang dipasang pada kenderaan
- Grid pintar
- Penggerak autonomi, ujian memandu dan latihan
- Logistik dan pengangkutan
Apa yang Termasuk
- BT-132STK Antena GNSS TNC-K Julat Penuh Empat Bintang x 1
Untuk pemilihan produk dan sokongan teknikal, hubungi [email protected] or lawati https://rcdrone.top/.
Butiran
Sebuah antena GNSS julat penuh yang kompak dan sedia untuk kenderaan, direka untuk pemosisian dan pengukuran RTK yang tepat tinggi.
Penerimaan julat penuh, multi-konstelasi membantu mengurangkan kehilangan isyarat dan meningkatkan kestabilan pemosisian dalam persekitaran yang kompleks.
Liputan GNSS multi-konstelasi menyokong penjejakan satelit yang lebih boleh dipercayai untuk pengukuran, pertanian, dan aplikasi mudah alih.
Perumahan profil rendah memudahkan pemasangan pada kenderaan, peralatan, dan platform lain di mana ketinggian adalah penting.
Bahan tahan UV dan asas magnet terbina dalam menyokong penggunaan luar jangka panjang dan pemasangan sementara yang cepat.
Sesuai untuk penentuan kedudukan yang dipasang pada kenderaan, pengukuran geodetik dan saluran, pertanian tepat, grid pintar, dan logistik.
