Modul GNSS GPS Beitian BE-575 / BK-575 / BK-575H (Antena Seramik) untuk Pixhawk PX4 APM UAV

Beitian

$109.43 USD

Jualan Habis dijual

Taxes included. Penghantaran dikira semasa pembayaran.

Model BE-575 BK-575 BK-575H

Kuantiti

Lihat butiran penuh

Tinjauan

Beitian BE-575 / BK-575 / BK-575H adalah produk_type modul GNSS GPS yang direka untuk pengawal penerbangan UAV seperti Pixhawk, PX4, dan APM, menyokong penentuan kedudukan multi-konstelasi untuk fotografi udara dan navigasi drone umum. Model pilihan yang tersedia: BE-575, BK-575, BK-575H.

Ciri Utama

Penerimaan serentak empat sistem satelit: BeiDou, GPS, GLONASS, Galileo (jalur bergantung pada model disenaraikan dalam Spesifikasi).
Dua protokol output: NMEA, UBX.
Frekuesi kemas kini sehingga 0.25Hz–25Hz (lalai 1Hz; maksimum bergantung pada model disenaraikan dalam Spesifikasi).
Kadar baud boleh laras 4800–921600 bps (lalai berbeza mengikut model).
Indikasi status dan fungsi pengguna (bergantung pada model): suis keselamatan, buzzer, penunjuk RGB, lampu GPS FIX.
Reka bentuk rangkaian antena jenis Pi, padanan impedans (50Ω), VSWR antena di bawah 1.6.

Untuk bantuan pemasangan atau pertanyaan kesesuaian pra-jual, hubungi [email protected] or lawati https://rcdrone.top/.

Spesifikasi

Mekanikal Biasa

Saiz badan

Φ59.2 × 17.8 mm

Perbandingan Model (BE-575 vs BK-575 vs BK-575H)

Parameter	BE-575	BK-575	BK-575H
Mod kerja / jalur	GPS L1 C/A, QZSS L1 C/A/S, BDS B1I/B1C, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN	GPS L1 C/A, QZSS L1 C/A/S, GLONASS L1OF, BDS B1I, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN	GPS L1 C/A, QZSS L1 C/A/S, GLONASS L1OF, BDS B1I, Galileo E1B/C, SBAS L1 C/A: WAAS, EGNOS, MSAS, GAGAN
Saluran	N/A	92 saluran pencarian	92 saluran pencarian
Kep灵敏an (jadual)	Permulaan sejuk -148 dBm; Permulaan panas -160 dBm	Permulaan sejuk -148 dBm; Permulaan panas -159 dBm	Permulaan sejuk -148 dBm; Permulaan panas -159 dBm
Ujian sensitiviti tangkapan (jadual)	Penjejakan -166 dBm; Penangkapan semula -160 dBm; Permulaan sejuk -148 dBm; Permulaan panas -160 dBm	Penjejakan -167 dBm; Penangkapan semula -160 dBm; Permulaan sejuk -148 dBm; Permulaan panas -159 dBm	Penjejakan -167 dBm; Penangkapan semula -160 dBm; Permulaan sejuk -148 dBm; Permulaan panas -159 dBm
Ketepatan mendatar	2.0 m CEP	1.5 m CEP	1.5 m CEP
Ketepatan kelajuan / kelajuan	0.05 m/s	0.05 m/s	0.05 m/s
Ketepatan masa PPS	RMS 30 ns; 99% 60 ns	RMS 30 ns; 99% 60 ns	RMS 30 ns; 99% 60 ns
Kadar baud	4800 bps – 921600 bps; lalai 115200 bps	4800 bps – 921600 bps; lalai 115200 bps	4800 bps – 921600 bps; lalai 38400 bps
Tahap output	Tahap TTL	Tahap TTL	Tahap CAN
Protokol output	NMEA, UBX	NMEA, UBX	NMEA, UBX
Frequensi kemas kini	0.25Hz – 18Hz; lalai 1Hz	0.25Hz – 25Hz; lalai 1Hz	0.25Hz – 25Hz; lalai 1Hz
FLASH	Dengan FLASH	Dengan FLASH	Dengan FLASH
Bekalan / voltan	Voltan DC 3.6V–5.5V; tipikal: 5.0V	Voltan DC 3.6V–5.5V; tipikal: 5.0V	Voltan DC 5.0V
Arus	30 mA / 5.0V	45 mA / 5.0V	120 mA
Berat	36 g	36 g	33 g
MCU	Tiada	Tiada	Cortex-M4
Barometer	Tiada (jadual juga menunjukkan: IST8310)	Tiada (jadual juga menunjukkan: IST8310)	MS5611-01BA03 (jadual juga menunjukkan: RM3100)
Switch	Tiada	Tiada	Sokongan
Buzzer	Tiada	Tiada	Sokongan
Nota kabel / penyambung	Penyambung 10 pin 1.25 mm; panjang 37 cm	Penyambung 10 pin 1.25 mm; panjang 37 cm	1.25 pitch 4 pin soket; panjang 37 cm
Suasana operasi	-40 °C hingga +85 °C	-40 °C hingga +85 °C	-40 °C hingga +85 °C
Suasana penyimpanan	-40 °C hingga +105 °C	-40 °C hingga +105 °C	-40 °C hingga +105 °C
Cahaya penunjuk	FIX LED ×2 cahaya merah sentiasa menyala apabila dihidupkan; RGB LED ×1 cahaya berwarna	FIX LED ×2 cahaya merah sentiasa menyala apabila dihidupkan; RGB LED ×1 cahaya berwarna	FIX LED ×1 cahaya merah sentiasa menyala apabila dihidupkan; CAN LED ×1 cahaya hijau berkelip semasa komunikasi CAN; SAFE LED ×1 cahaya ungu untuk suis keselamatan; RGB LED ×1 cahaya berwarna (berkesan apabila MCU ada)

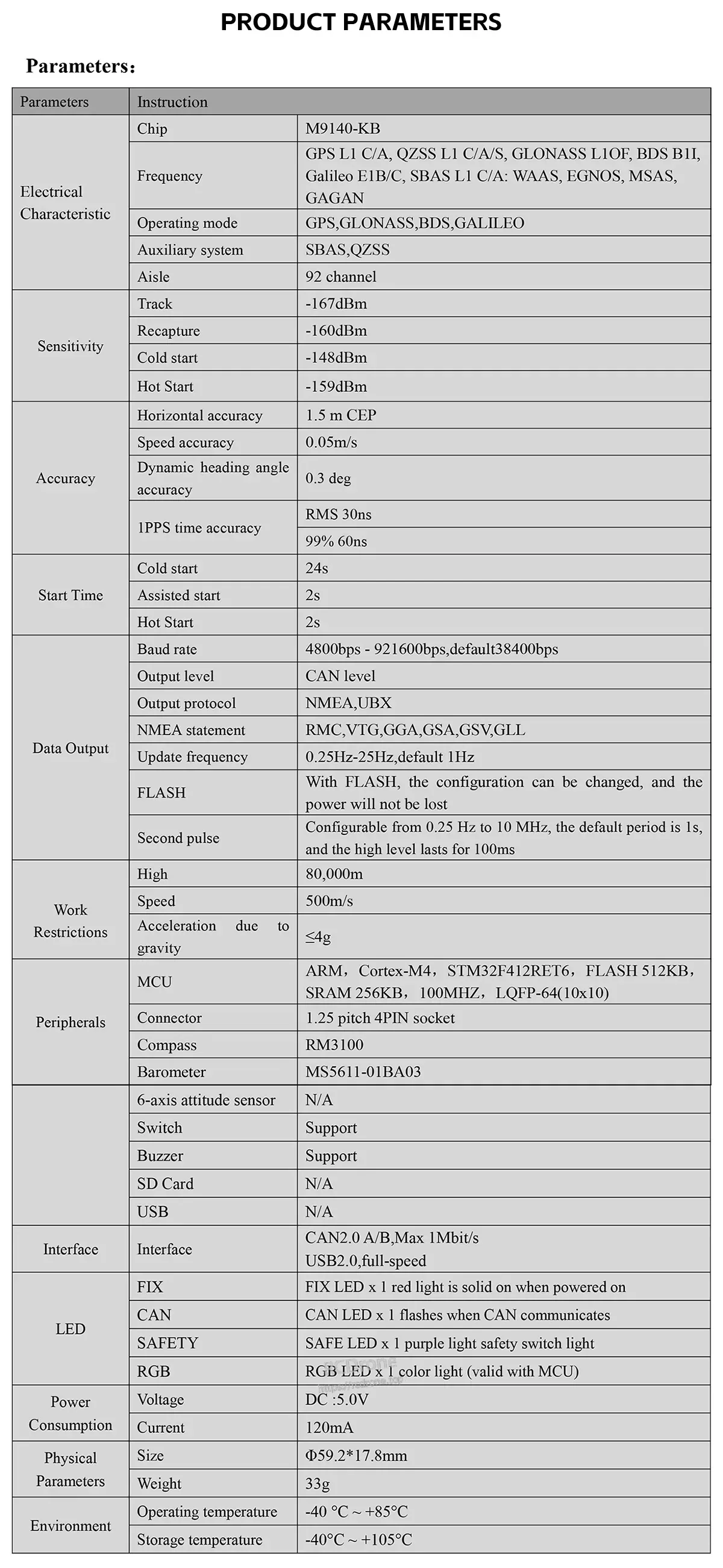

BK-575H Parameter Terperinci (jadual tambahan)

Chip	M9140-KB
Mod operasi	GPS, GLONASS, BDS, GALILEO
Sistem tambahan	SBAS, QZSS
Saluran	92 saluran
Kep灵敏an	Jejak -167 dBm; Tangkap semula -160 dBm; Mula sejuk -148 dBm; Mula panas -159 dBm
Ketepatan mendatar	1.5 m CEP
Ketepatan kelajuan	0.05 m/s
Ketepatan sudut haluan dinamik	0.3 deg
Ketepatan masa 1PPS	RMS 30 ns; 99% 60 ns
Masa mula	Permulaan sejuk 24 s; Permulaan dibantu 2 s; Permulaan panas 2 s
Kadar baud	4800 bps – 921600 bps; lalai 38400 bps
Tahap output	Tahap CAN
Protokol output	NMEA, UBX

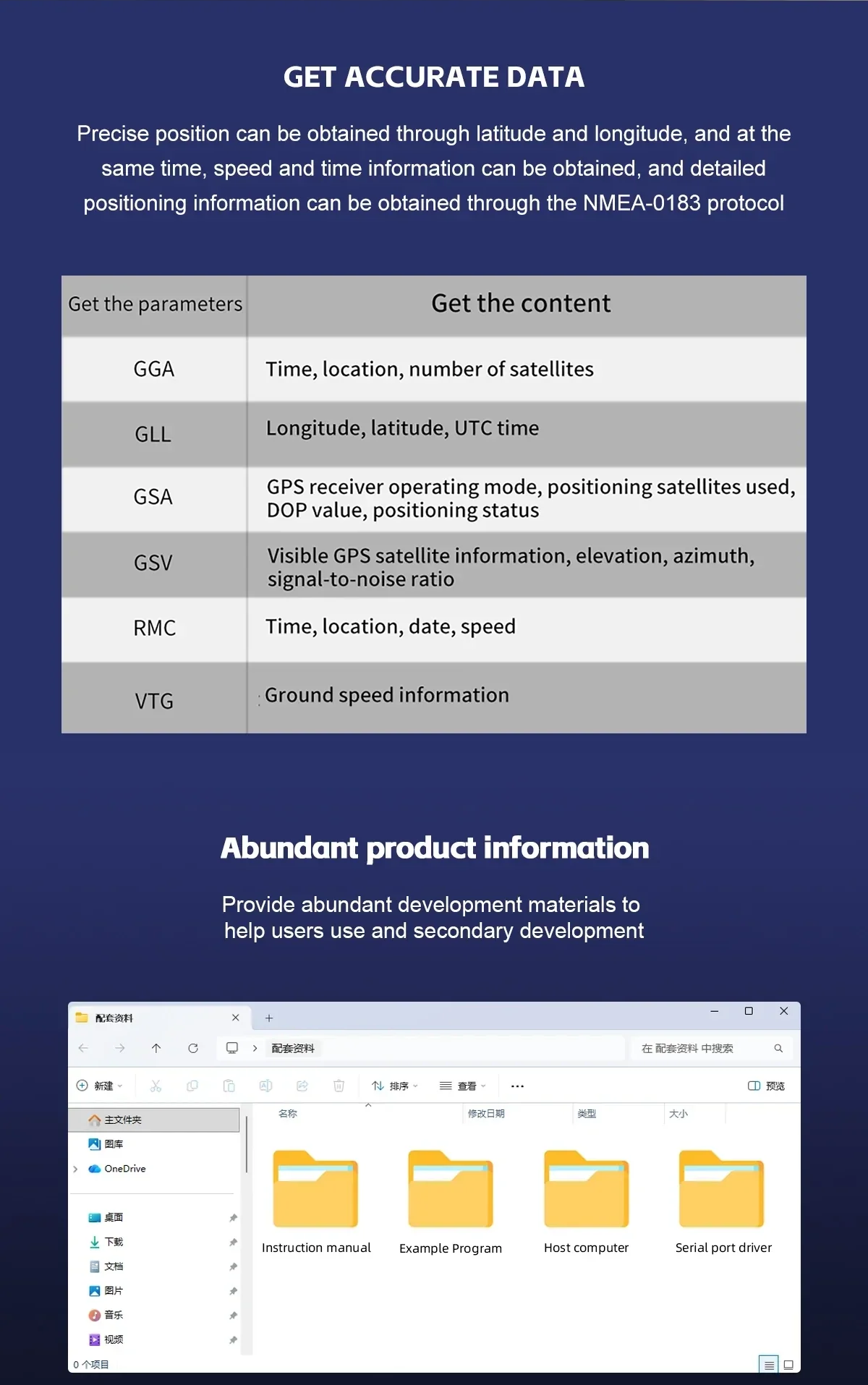

Pernyataan NMEA	RMC, VTG, GGA, GSA, GSV, GLL
Kekerapan kemas kini	0.25Hz–25Hz; lalai 1Hz
FLASH	Dengan FLASH; konfigurasi boleh diubah dan kuasa tidak akan hilang
Puls kedua	Boleh dikonfigurasikan dari 0.25 Hz hingga 10 MHz; tempoh lalai 1 s; tahap tinggi berlangsung 100 ms
Sekatan kerja	Tinggi 80,000 m; Kelajuan 500 m/s; Pecutan akibat graviti ≤4 g
MCU	ARM, Cortex-M4, STM32F412RET6; FLASH 512KB; SRAM 256KB; 100MHZ; LQFP-64 (10×10)
Penyambung	1.25 pitch 4PIN soket
Kompas	RM3100
Barometer	MS5611-01BA03
Sensor sikap 6-paksi	N/A
Suiz	Sokongan
Buzzer	Sokongan
Kad SD	N/A
USB	N/A
Antaramuka	CAN2.0 A/B, Maks 1 Mbit/s; USB2.0, kelajuan penuh
LED	PERBAIKAN: PERBAIKI LED ×1 lampu merah menyala apabila dihidupkan; CAN: CAN LED ×1 berkelip apabila CAN berkomunikasi; KESELAMATAN: SELAMAT LED ×1 lampu ungu suis keselamatan; RGB: RGB LED ×1 lampu warna (berfungsi dengan MCU)
Penggunaan kuasa	DC 5.0V; 120 mA
Fizikal	Saiz Φ59.2 × 17.8 mm; Berat 33 g
Persekitaran	Suasana operasi -40 °C hingga +85 °C; Suasana penyimpanan -40 °C hingga +105 °C

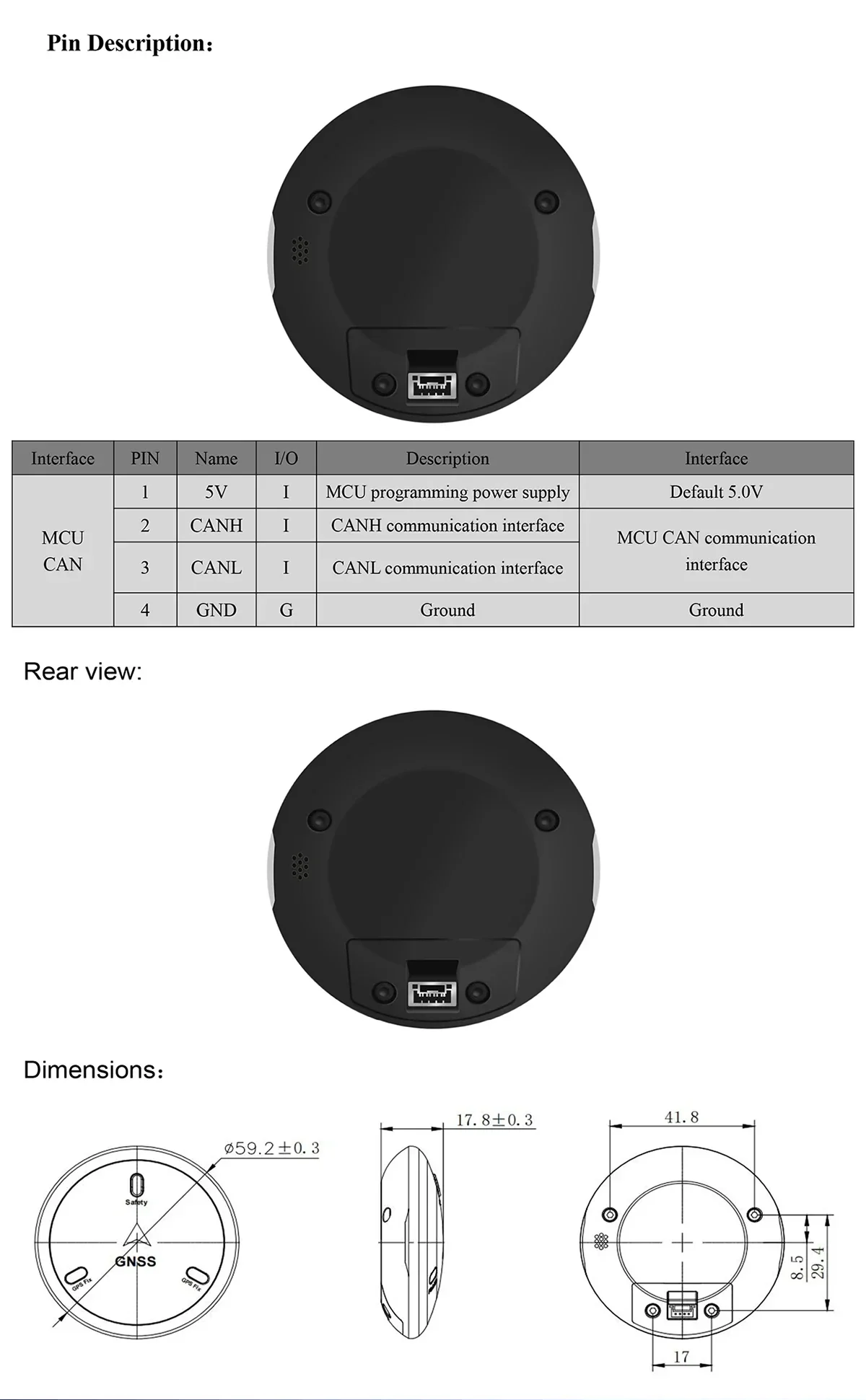

BK-575H 4-Pin (MCU CAN) Penerangan Pin

Antara muka	Pin	Nama	I/O	Penerangan	Nota antara muka
MCU CAN	1	5V	S	Bekalan kuasa pemrograman MCU	Default 5.0V
MCU CAN	2	CANH	Saya	antaramuka komunikasi CANH	antaramuka komunikasi CAN MCU
MCU CAN	3	CANL	Saya	antaramuka komunikasi CANL	antaramuka komunikasi CAN MCU
MCU CAN	4	GND	G	Tanah	Tanah

Aplikasi

FPV
UAV sayap tetap
Dron yang dikawal penerbangan
Penentuan kedudukan UAV fotografi udara

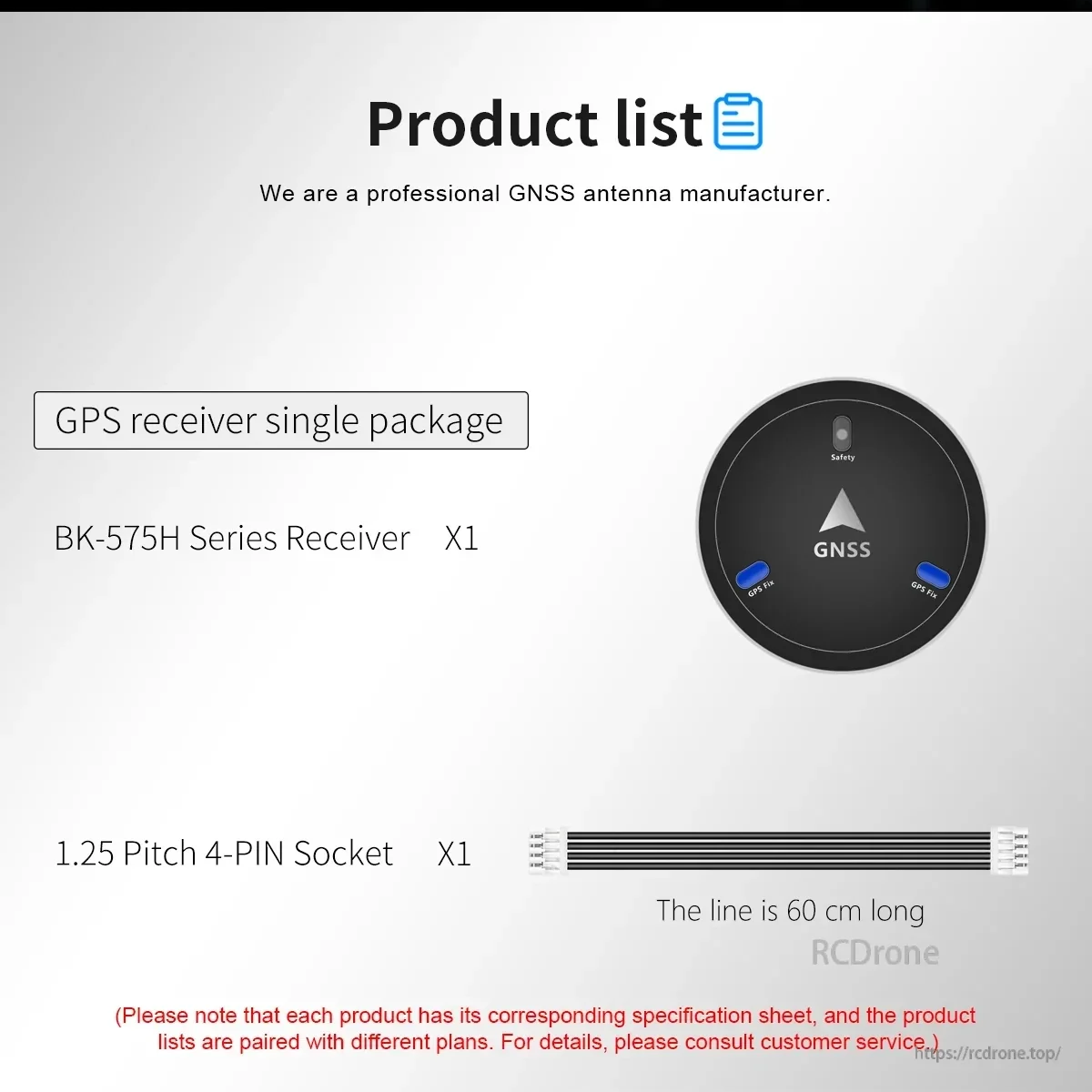

Apa yang Termasuk

Penerima Siri BK-575H ×1 (apabila pakej tunggal BK-575H dipilih)
1.25 kabel soket 4-PIN ×1 (panjang talian: 60 cm) (apabila pakej tunggal BK-575H dipilih)

Butiran

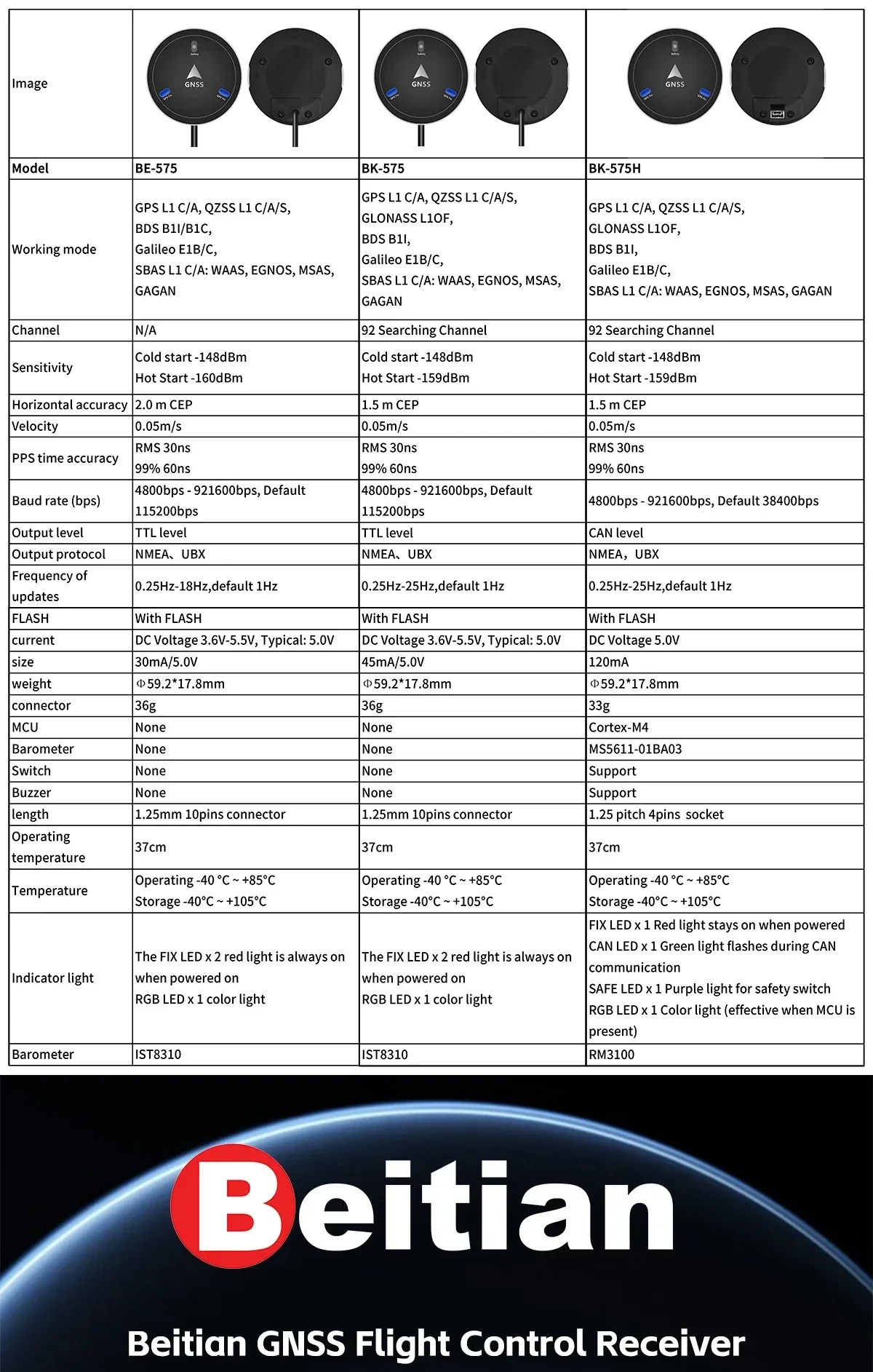

Beitian BE-575 / BK-575 / BK-575H GNSS GPS model comparison table with bands, accuracy and interfaces

Pilih antara BE-575, BK-575, dan BK-575H berdasarkan konstelasi yang disokong, tahap output (TTL atau CAN), dan keperluan kadar kemas kini.

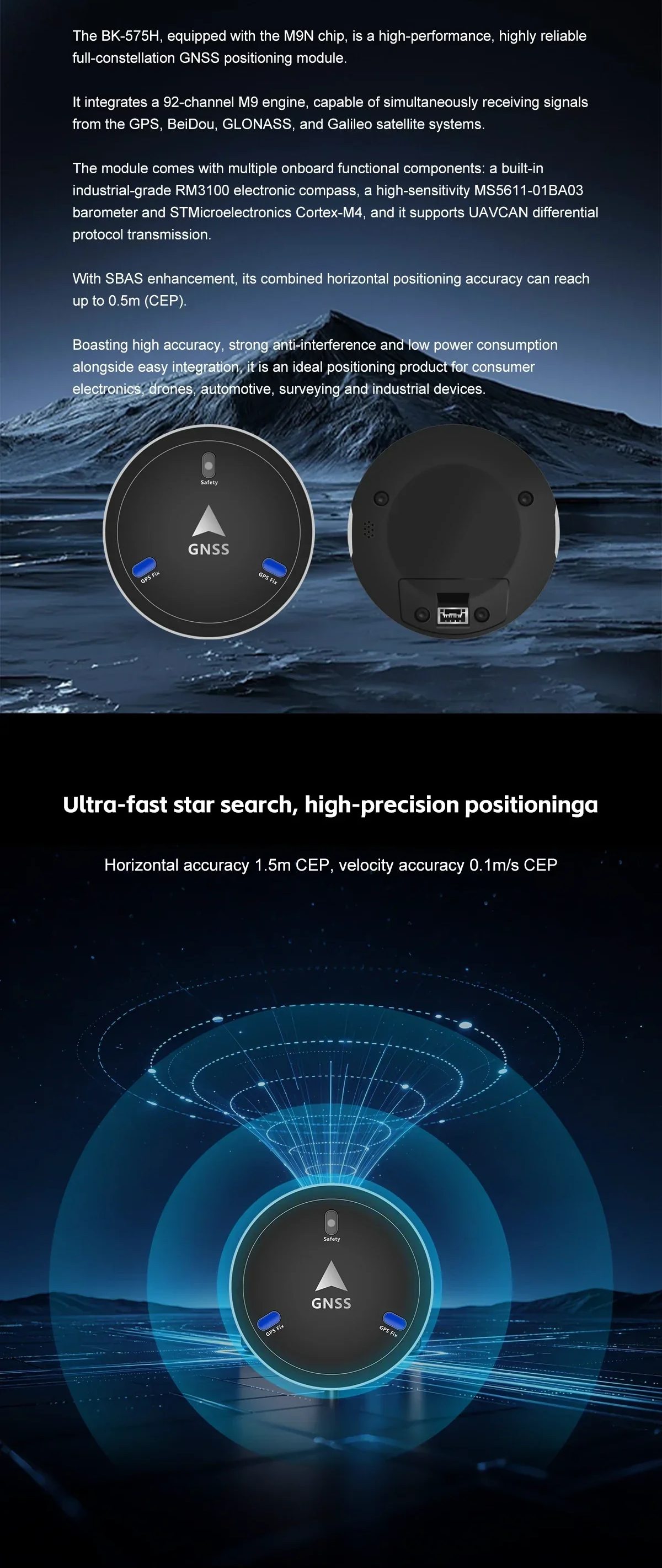

Beitian BK series round GNSS receiver front and rear view with accuracy and star-search highlights

Direka untuk navigasi UAV yang boleh dipercayai, penerima siri BK memberi tumpuan kepada pengambilan satelit yang cepat dan penentuan kedudukan yang stabil untuk pengawal penerbangan.

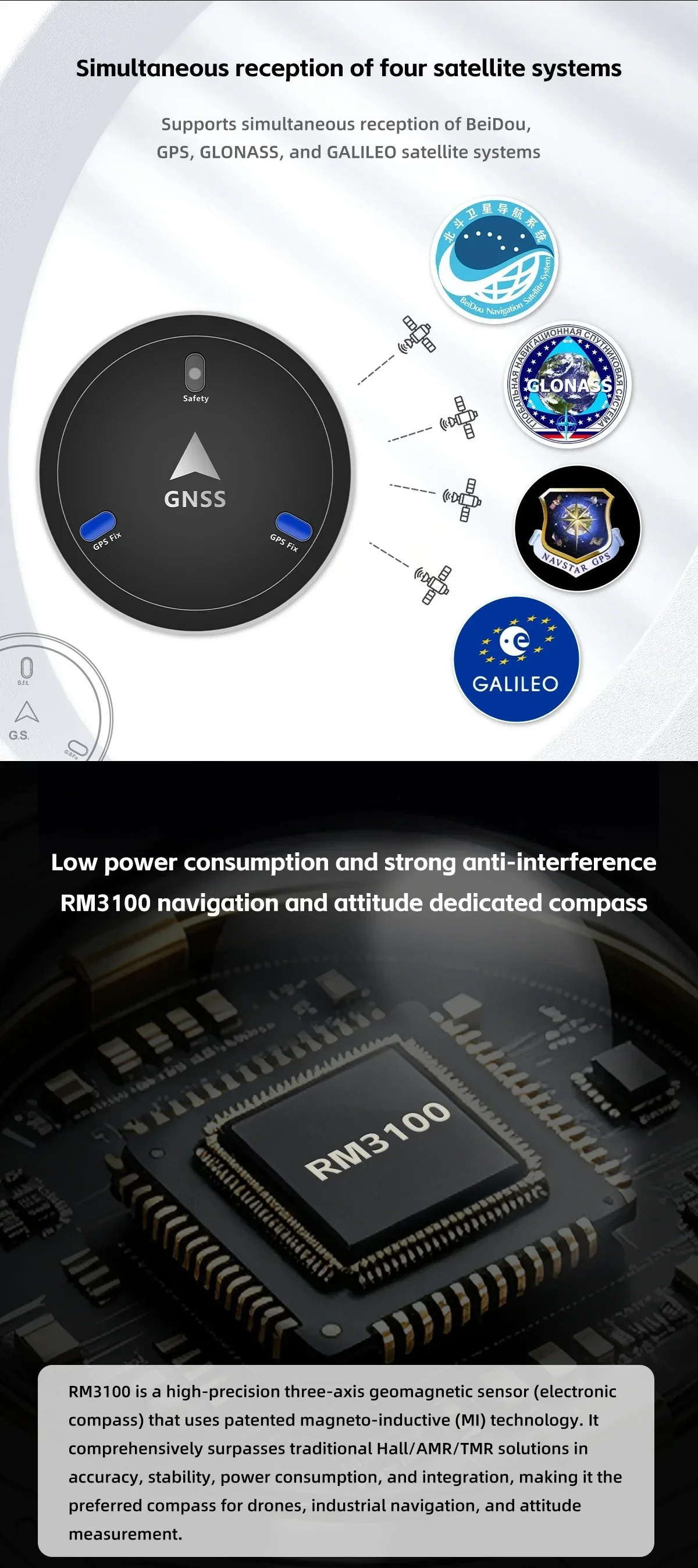

Four-constellation GNSS reception infographic for BeiDou, GPS, GLONASS and Galileo with RM3100 compass chip

Penerimaan multi-konstelasi membantu meningkatkan prestasi kunci, sementara kompas RM3100 yang terbina dalam menyokong data haluan untuk persediaan yang serasi.

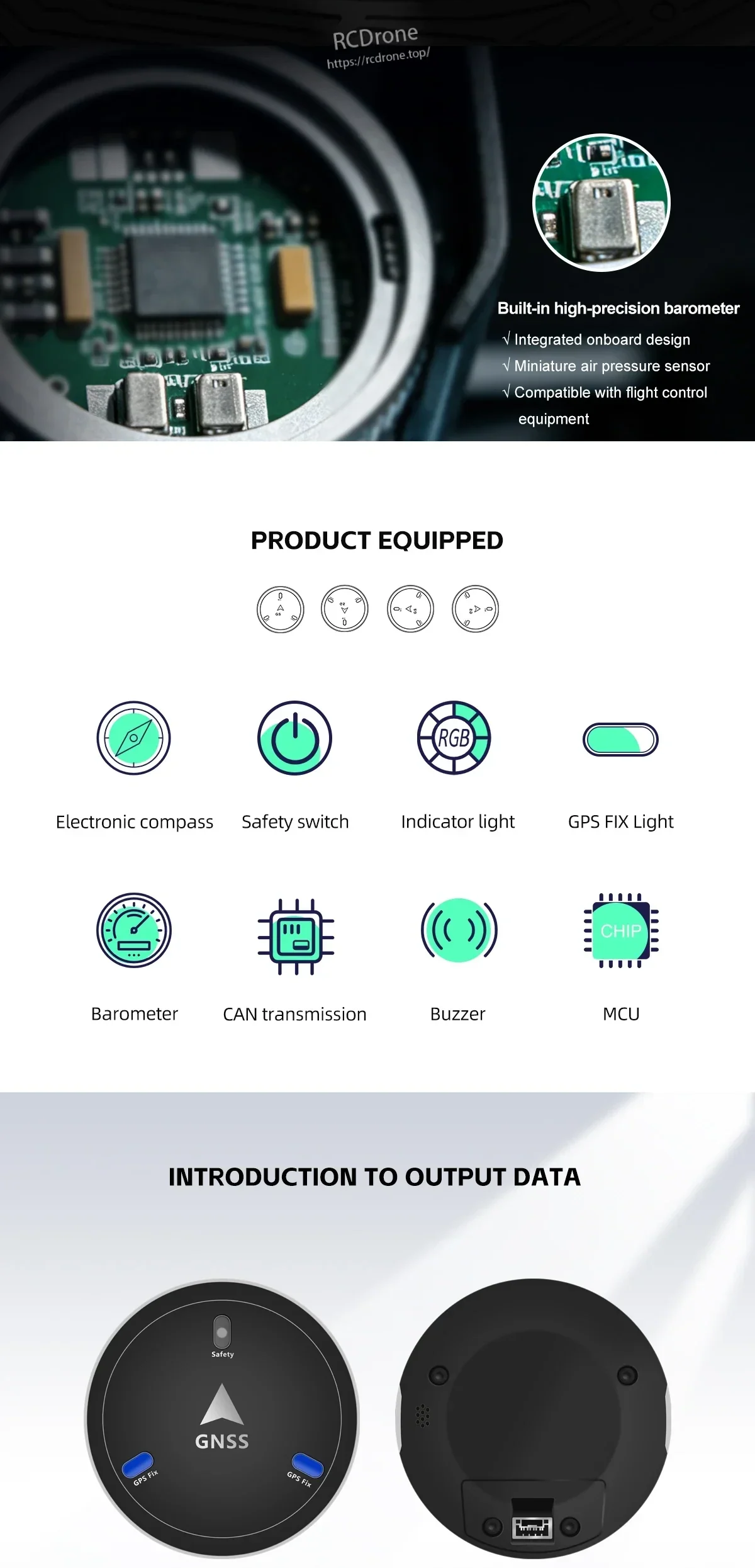

Icon list of built-in features: electronic compass, safety switch, indicator light, GPS fix light, barometer and buzzer

Petunjuk status terintegrasi dan fungsi pilihan—seperti suis keselamatan, buzzer, kompas, dan barometer—berbeza mengikut model dan memudahkan pemasangan.

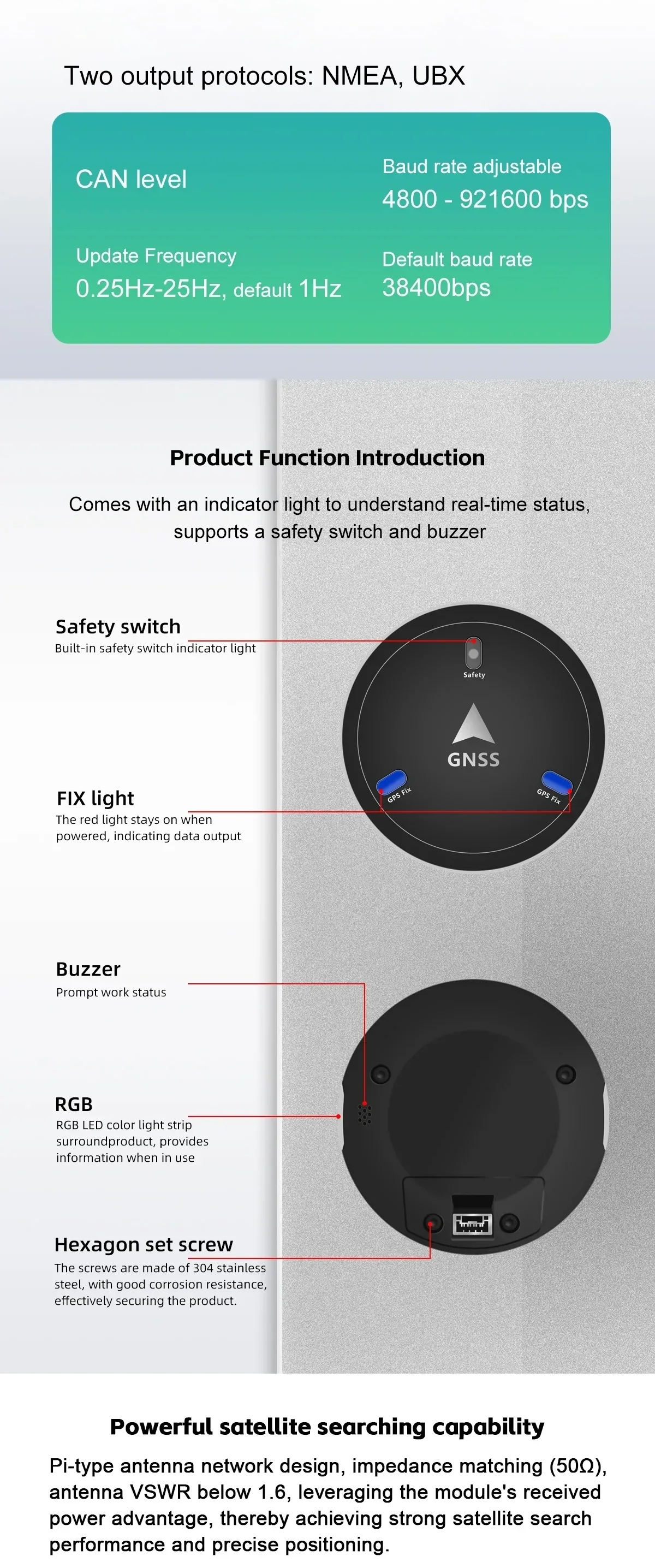

NMEA and UBX output protocols with labeled functions: safety switch, FIX light, buzzer, RGB light and hex screws

Sokongan protokol NMEA dan UBX memudahkan integrasi dengan konfigurasi Pixhawk, PX4, dan APM, dengan maklum balas status visual dan audibel.

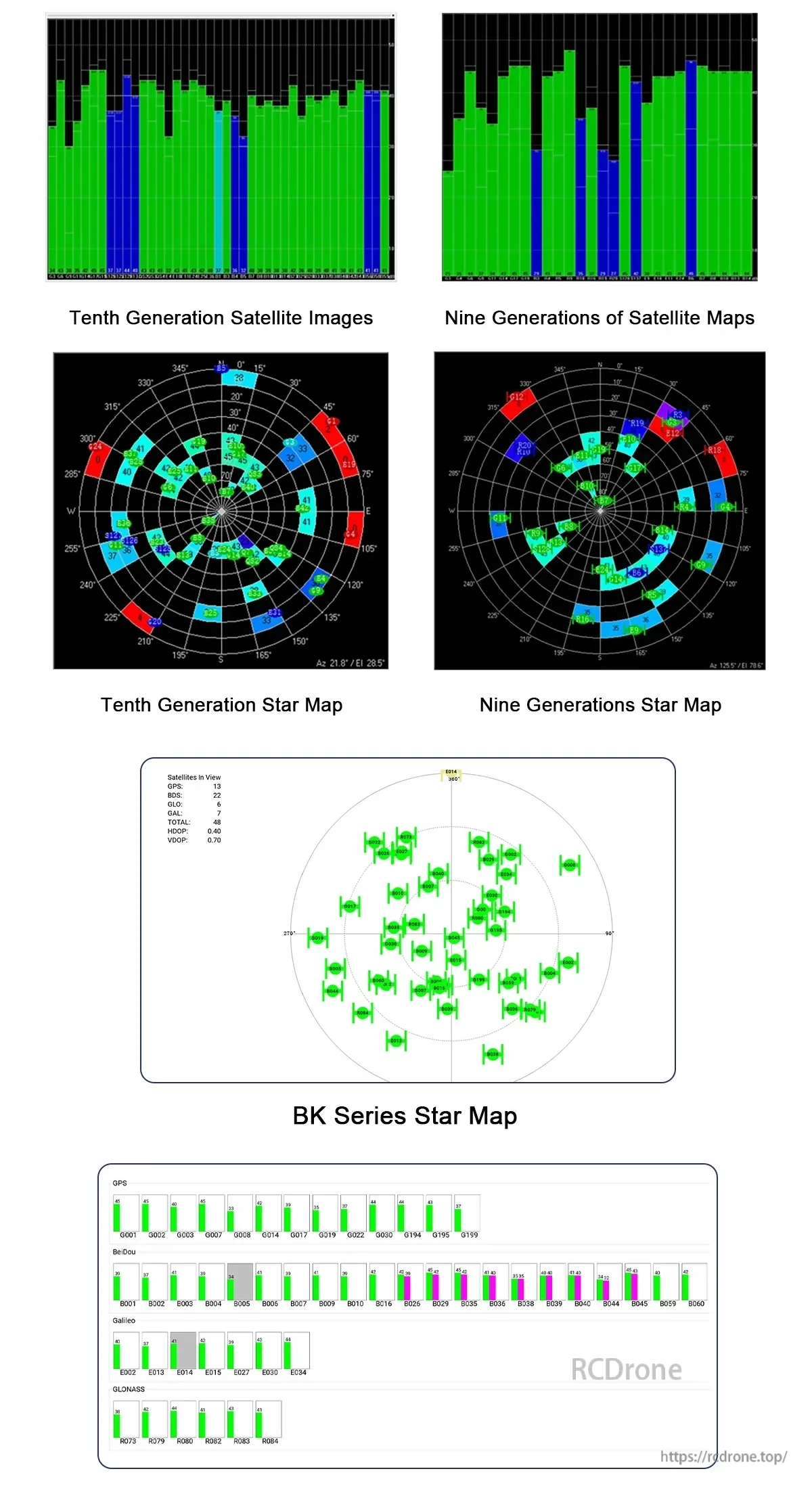

Satellite signal and star map charts comparing BK series performance and satellite image generations

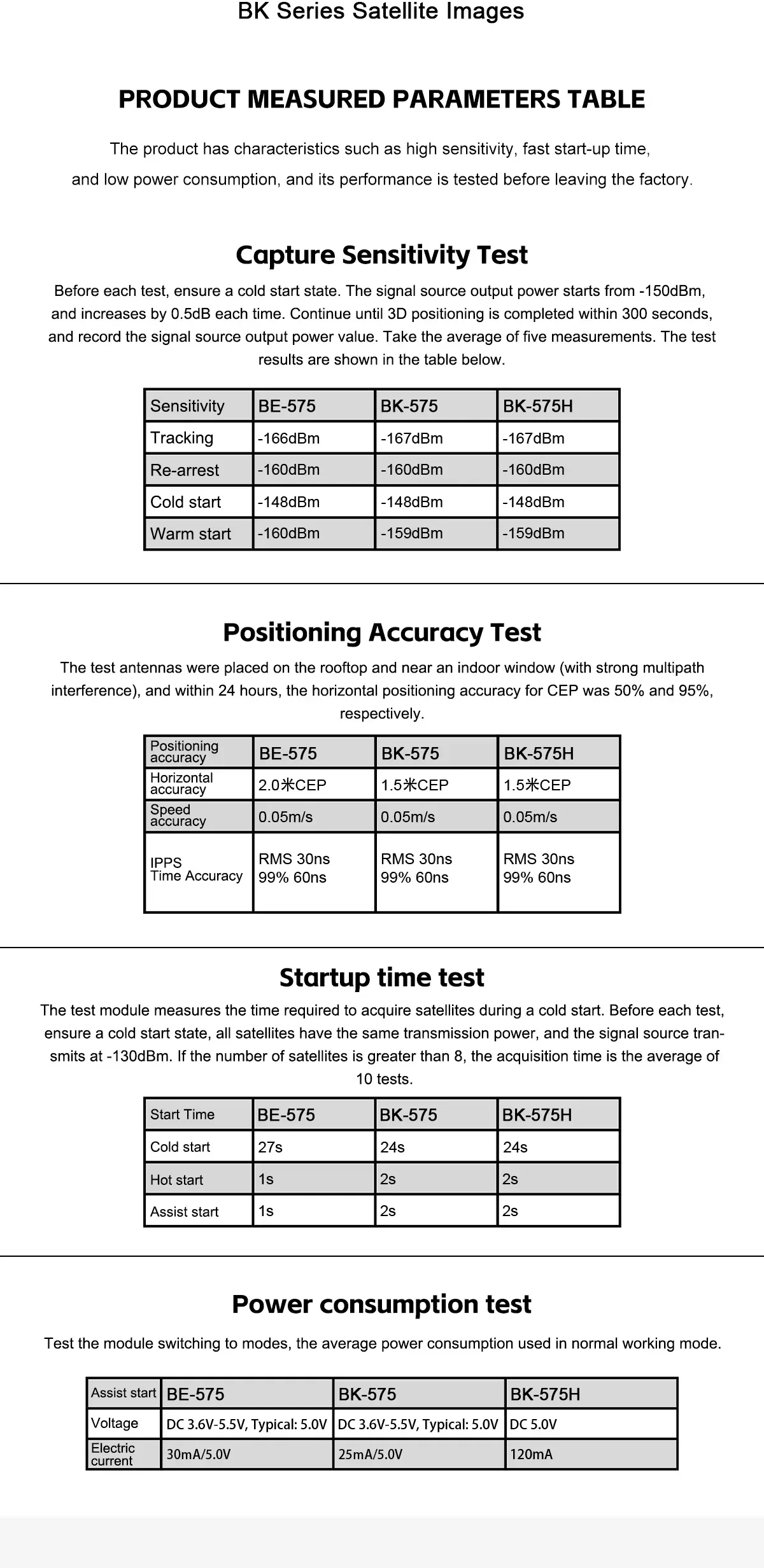

Measured performance tables for BK series: capture sensitivity, positioning accuracy, startup time and power consumption

Jadual ujian prestasi merangkum sensitiviti, ketepatan, masa permulaan, dan penggunaan kuasa untuk membantu membandingkan varian dalam binaan pengawal penerbangan sebenar.
