Modul GPS DarwinFPV M1018 / M1012 (U-BLOX, 10Hz) GPS+BDS+Galileo+QZSS+SBAS, SH1.0-4P

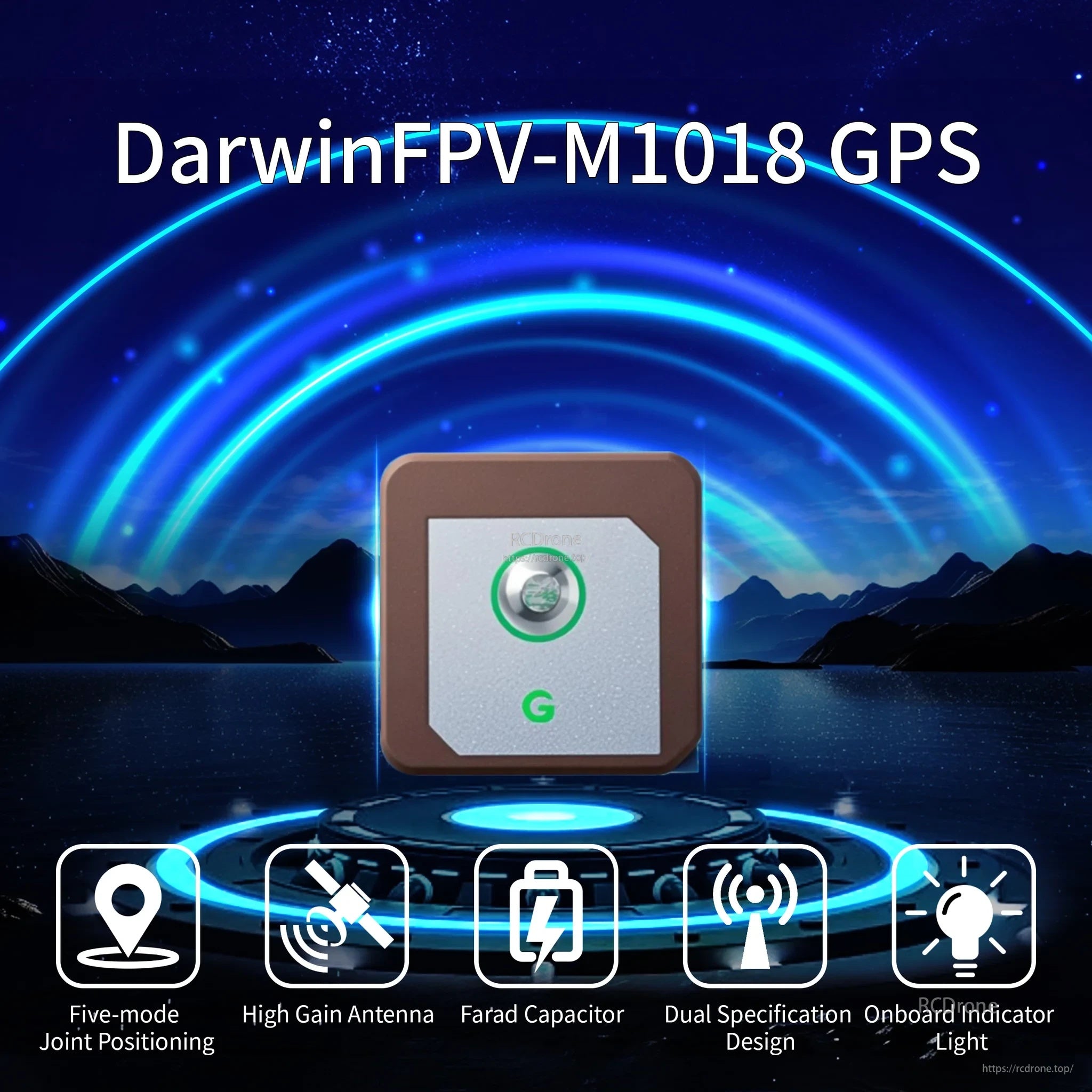

Overview

DarwinFPV-M1018/M1012 adalah modul GPS kompak yang direka untuk penentuan kedudukan yang cepat dan integrasi yang mudah. Ia menggunakan protokol U-BLOX dengan frekuensi kemas kini 10Hz, menyokong penentuan kedudukan lima mod (GPS+BDS+Galileo+QZSS+SBAS), dan boleh mengesan sehingga 48 satelit.

Modul ini menggunakan antena patch omnidirectional berkeuntungan tinggi (18x18mm atau 12x12mm) untuk penerimaan yang stabil, dan termasuk cip Flash terbina dalam dan kapasitor farad untuk menyimpan parameter konfigurasi dan membolehkan permulaan terma yang lebih cepat.

Ciri Utama

• Penentuan kedudukan lima mod: GPS + BDS + Galileo + QZSS + SBAS (sehingga 48 satelit)
• Protokol U-BLOX, frekuensi output 10Hz

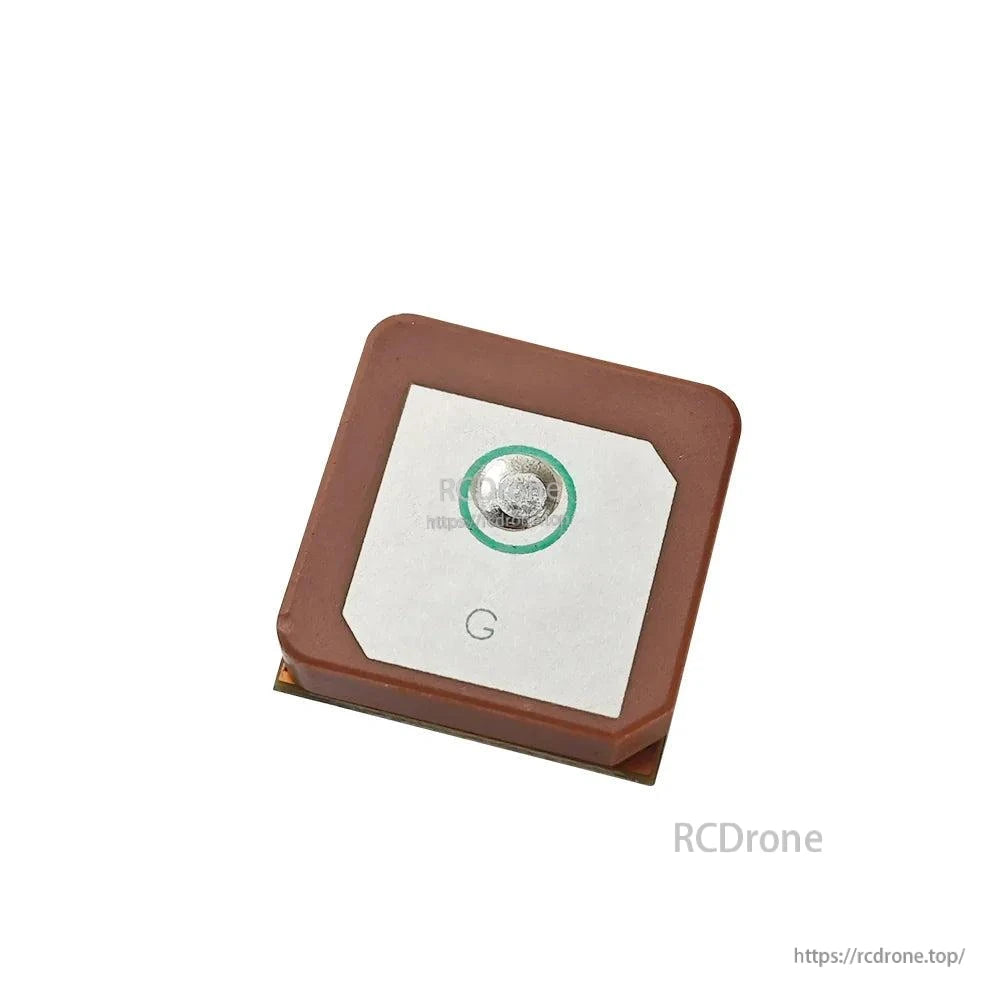

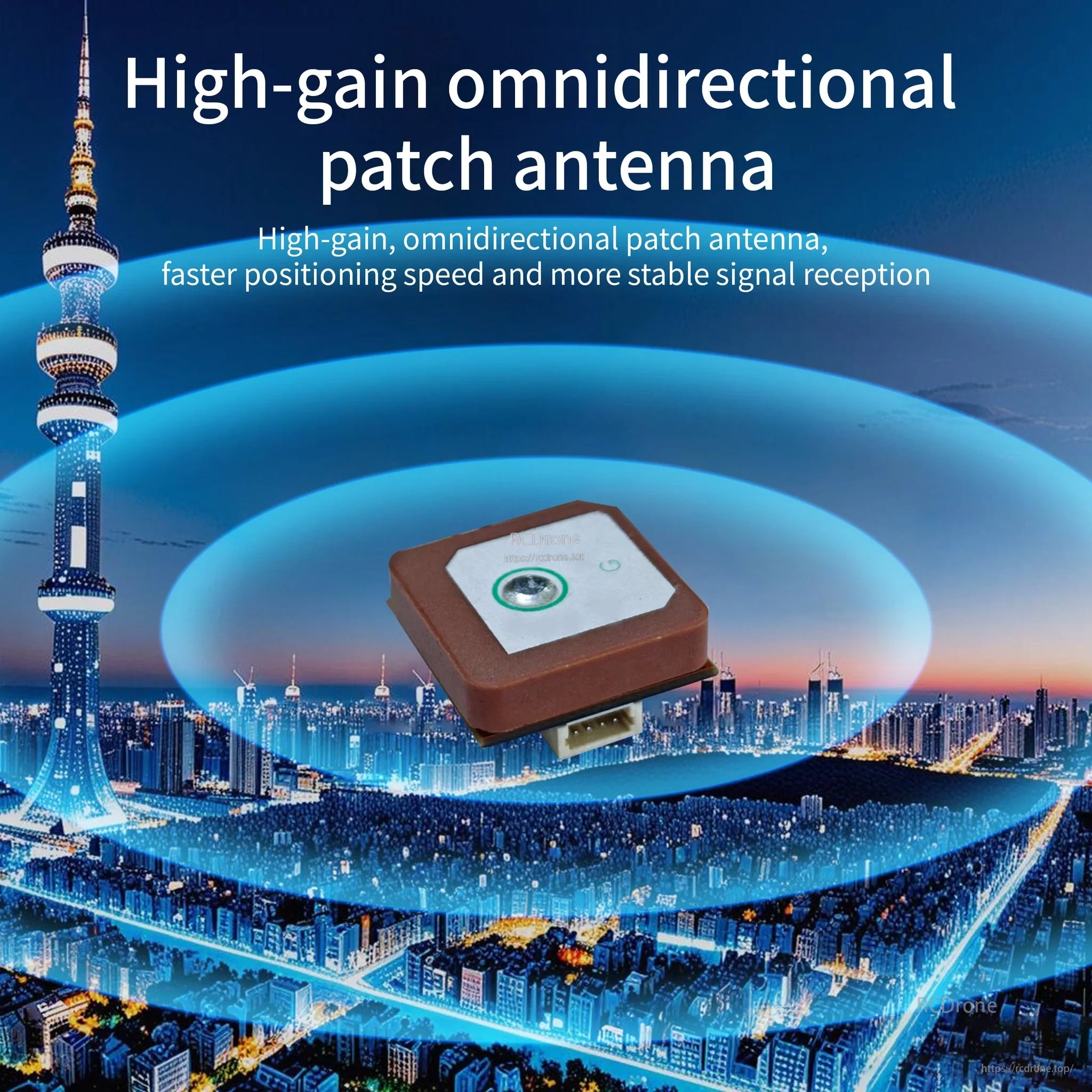

• Antenna patch omnidirectional berkeuntungan tinggi untuk penentuan kedudukan yang lebih cepat dan penerimaan yang stabil

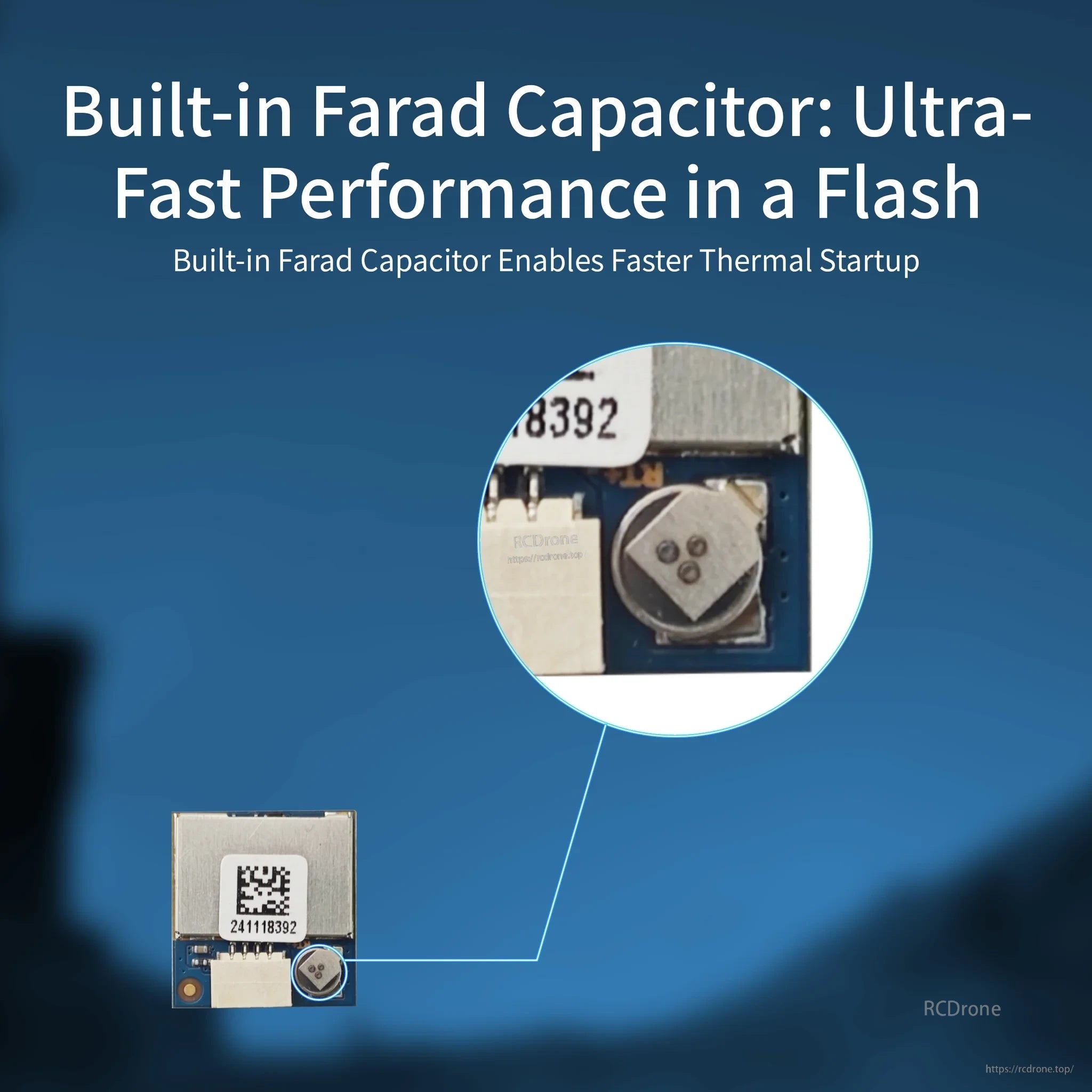

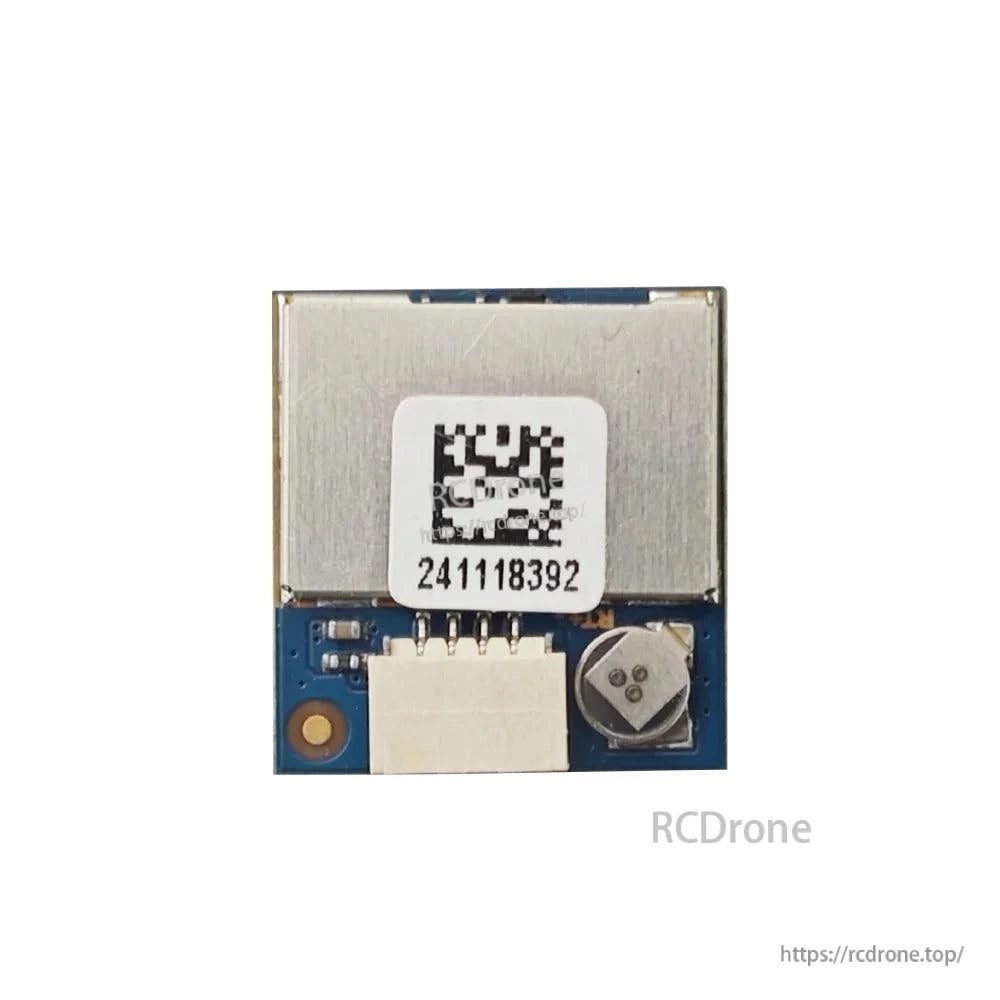

• Kapasitor farad terbina dalam untuk permulaan terma yang lebih cepat

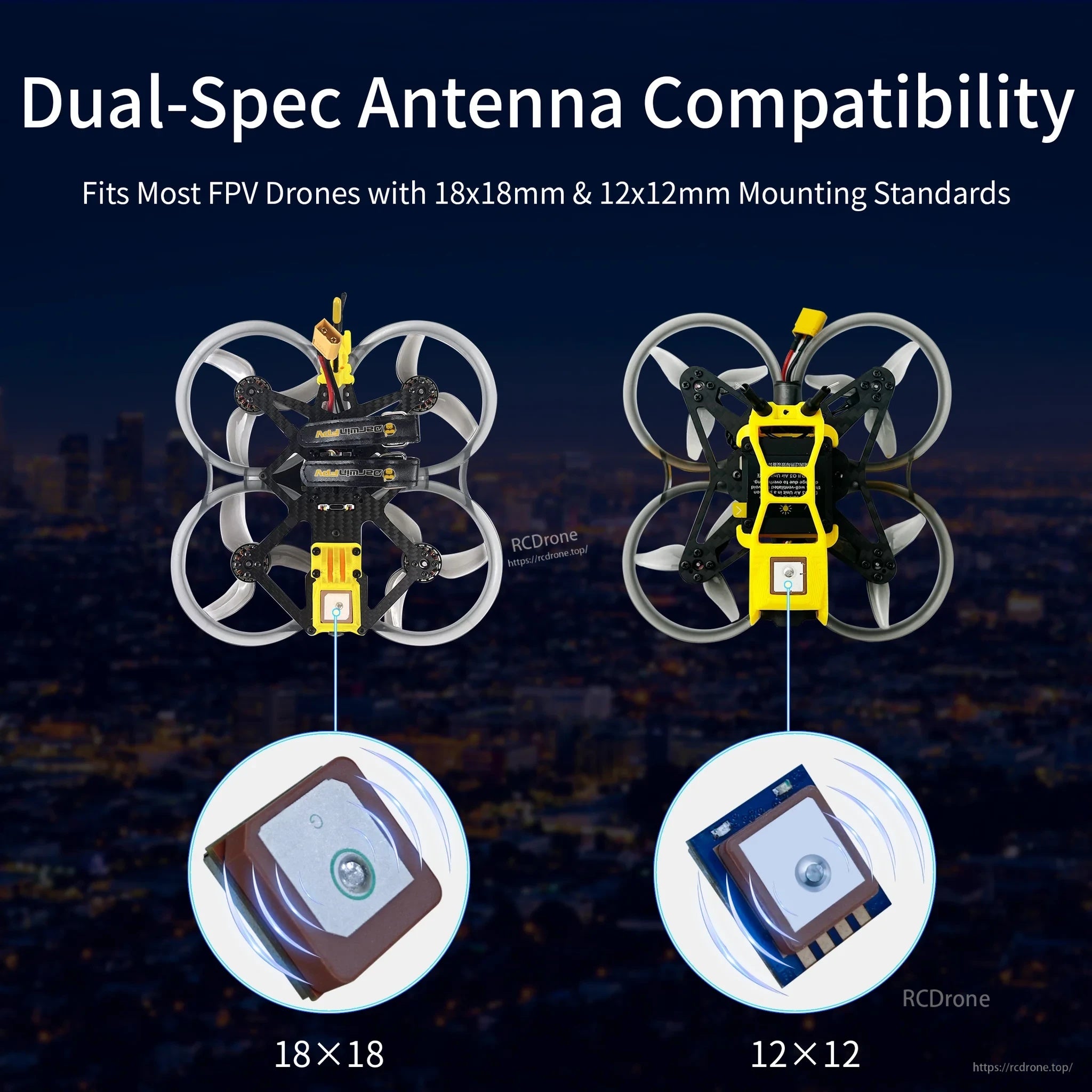

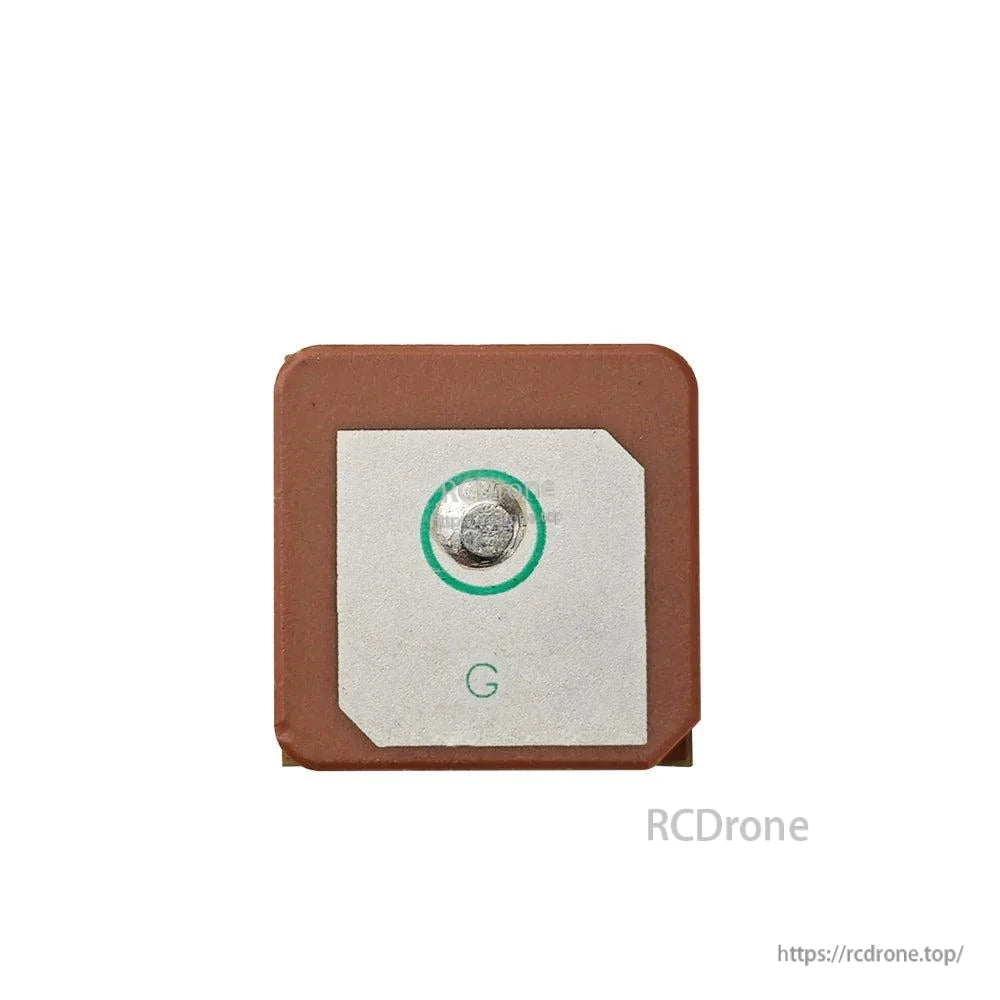

• Spesifikasi antena ganda: 18x18mm dan 12x12mm

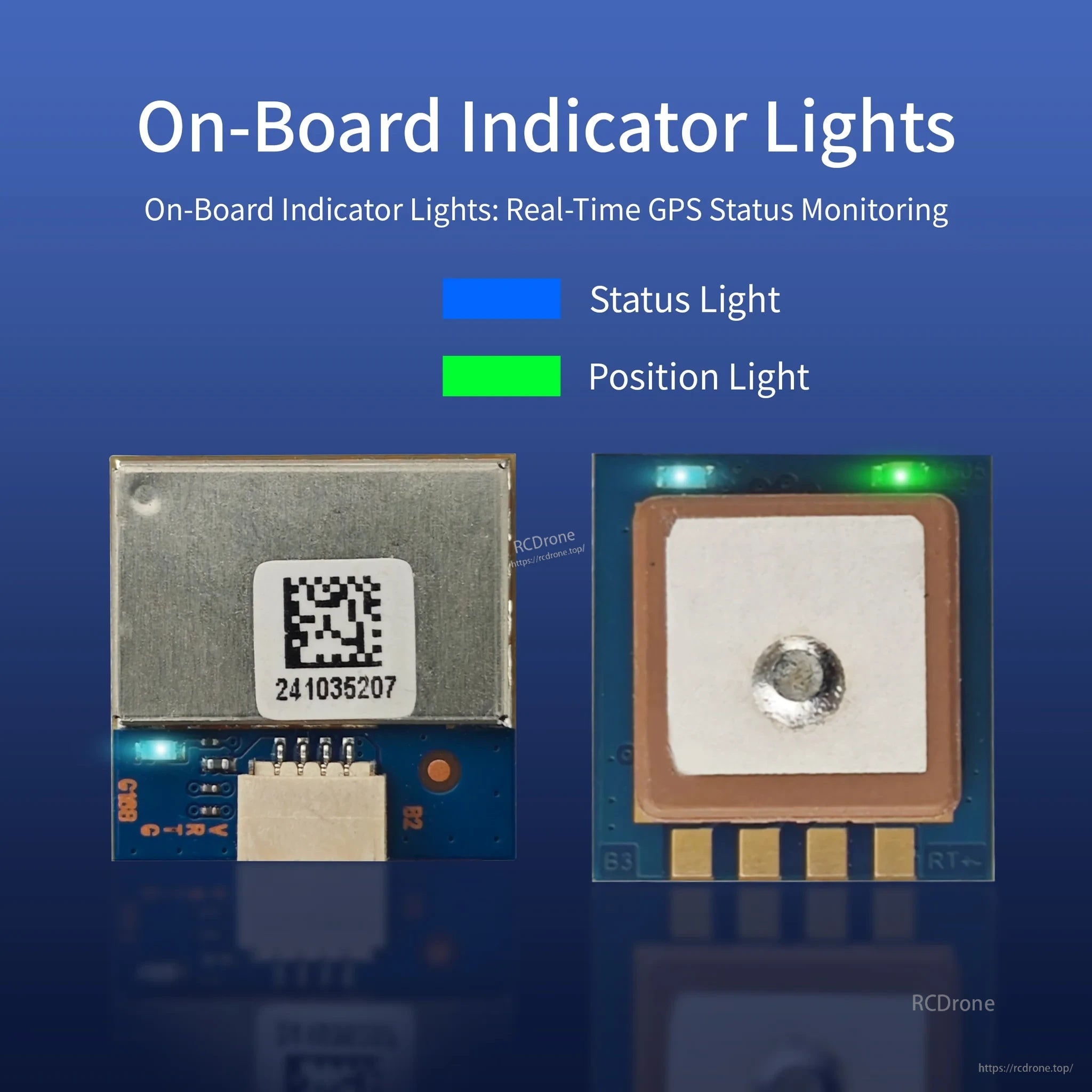

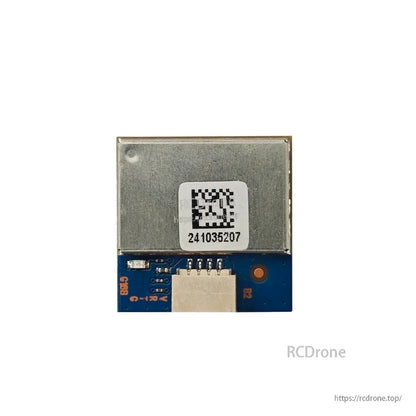

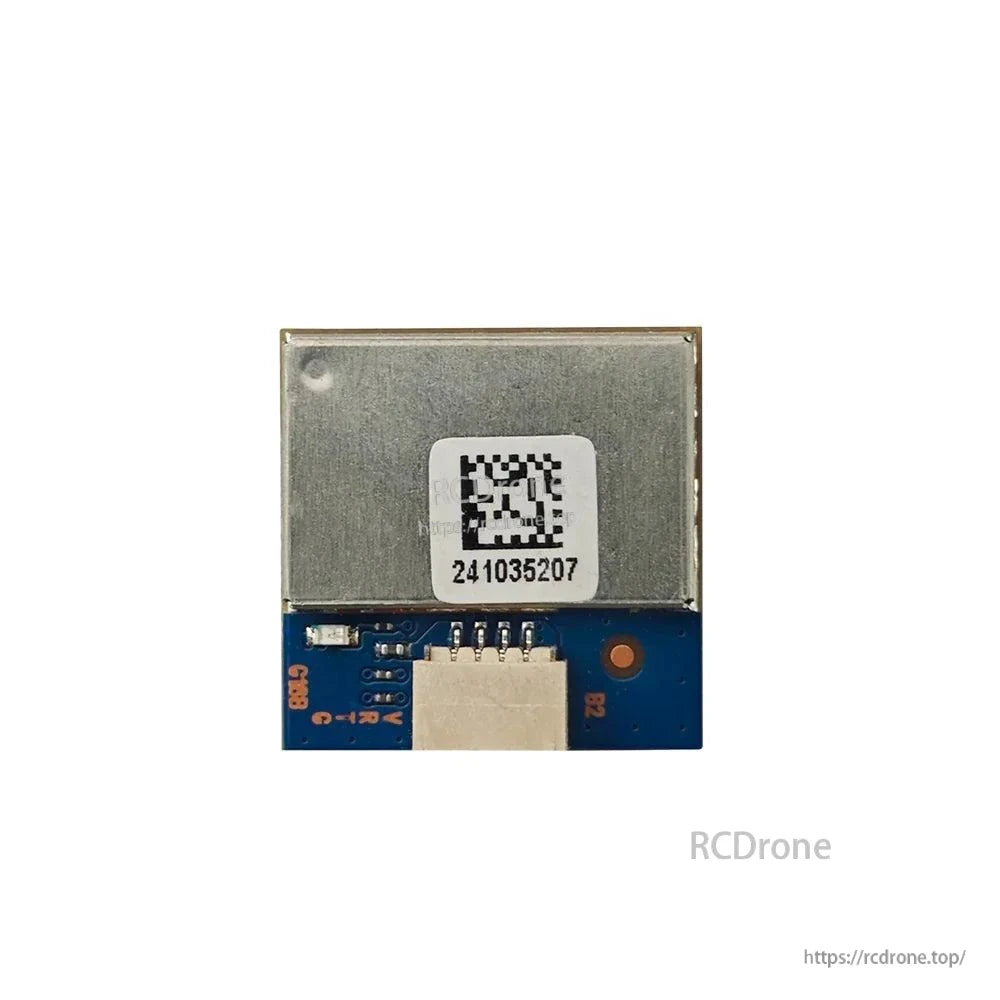

• Lampu penunjuk di atas papan untuk pemantauan status GPS masa nyata (Lampu Status: biru; Lampu Kedudukan: hijau)

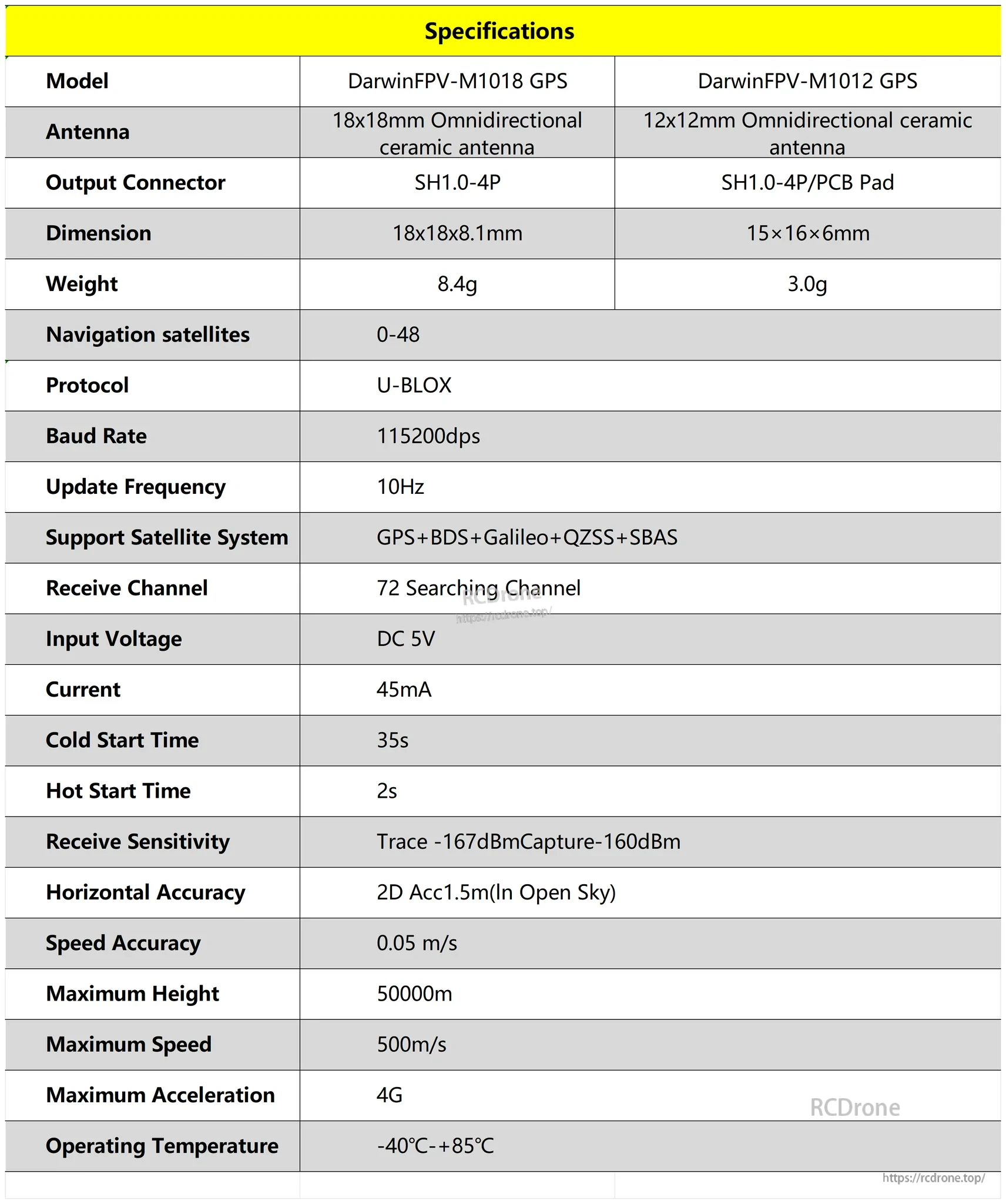

Spesifikasi

Apa yang Termasuk

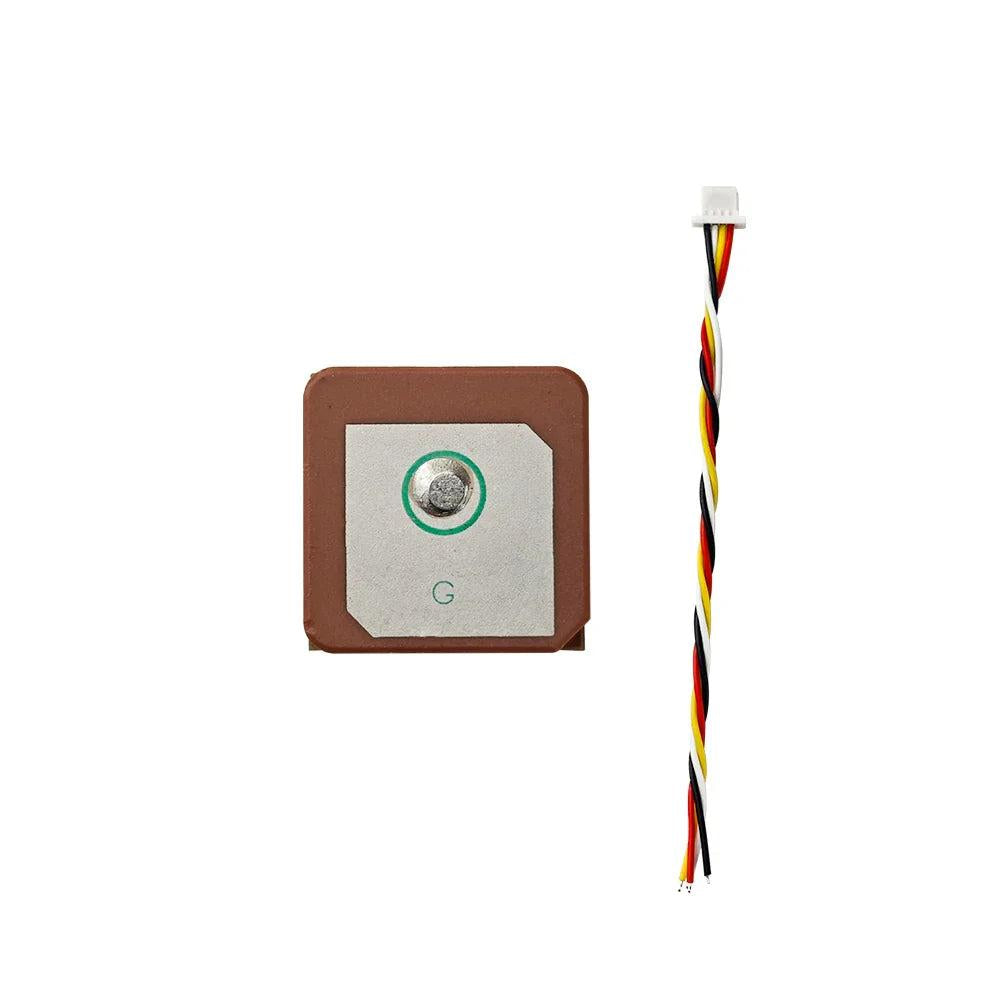

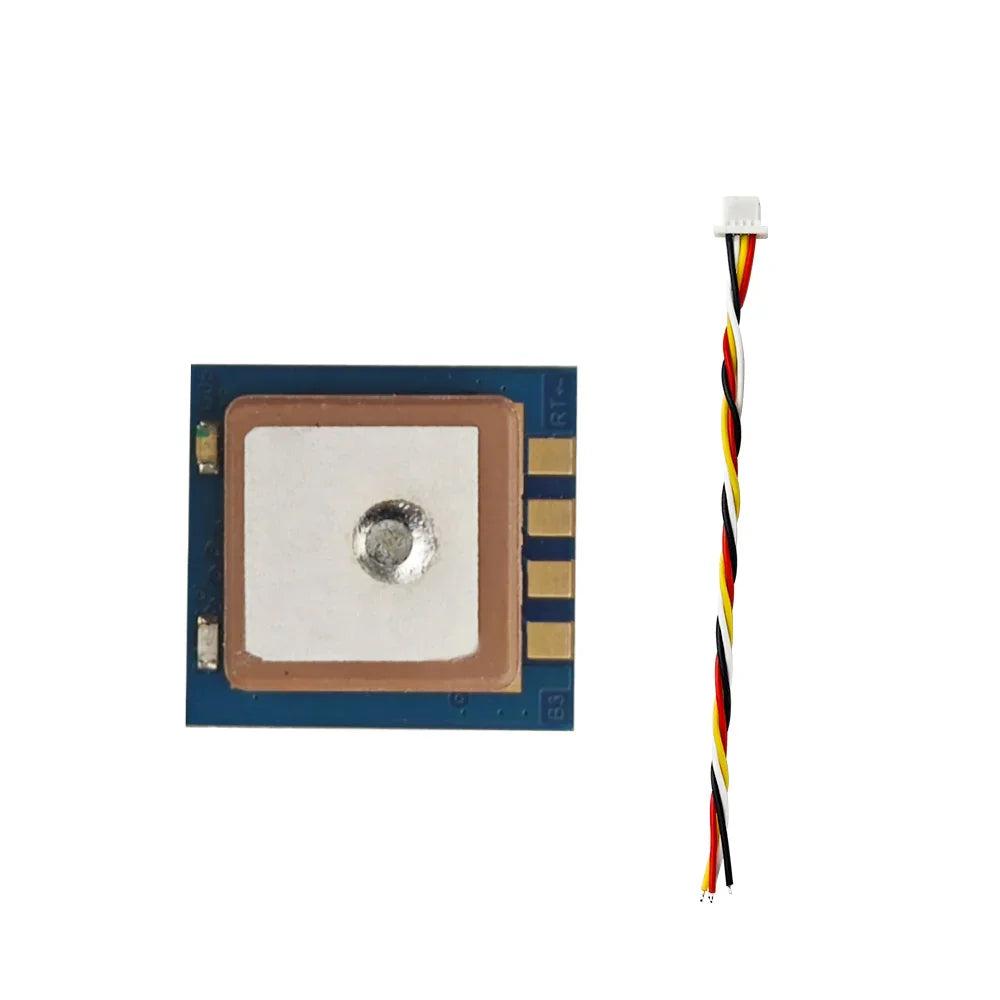

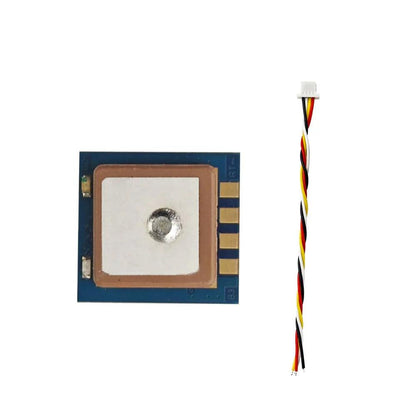

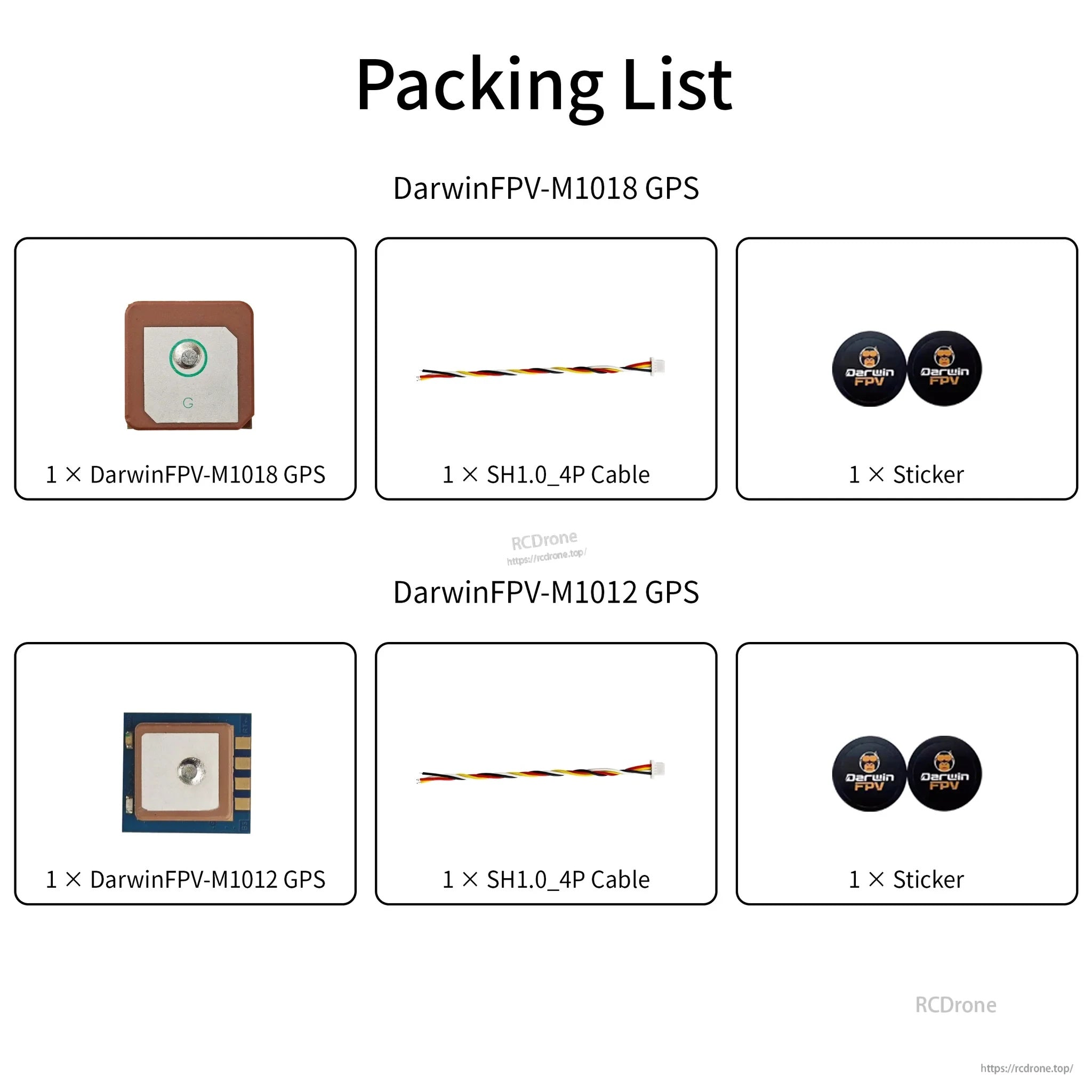

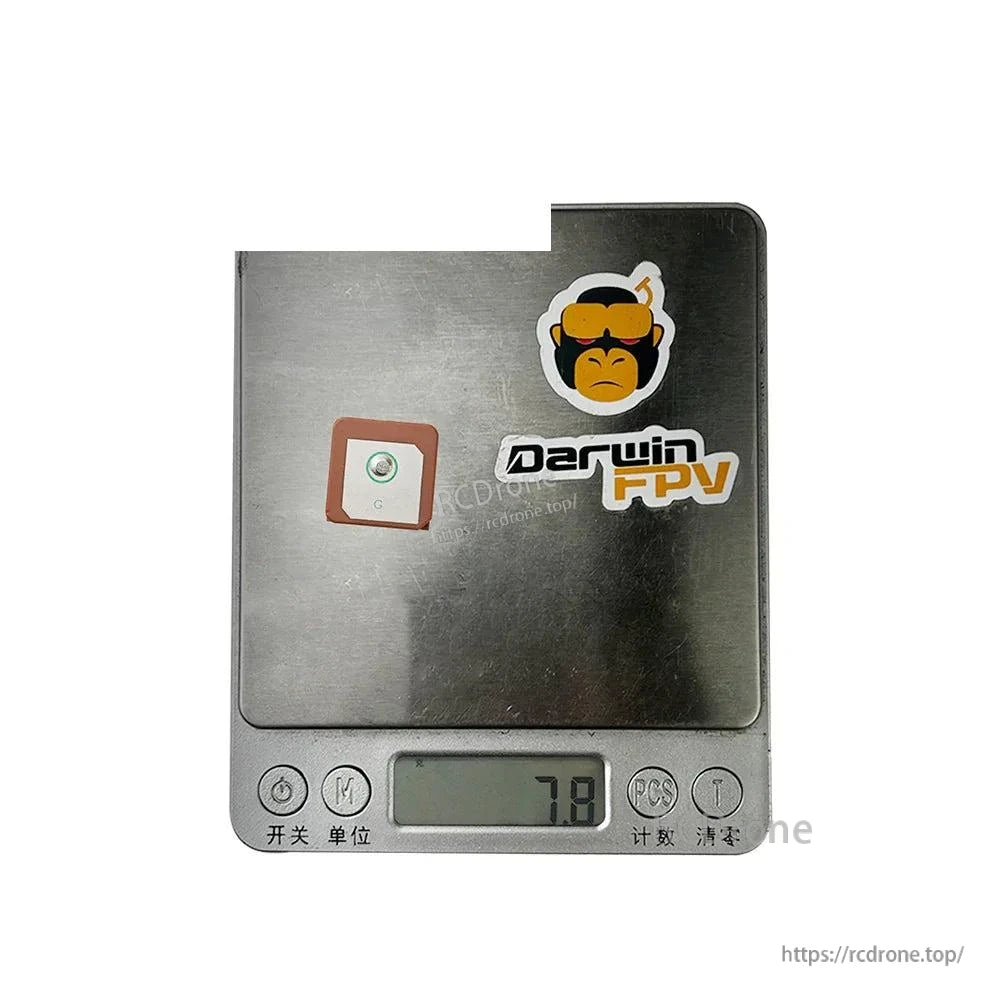

• 1 x DarwinFPV GPS (M1018 atau M1012)
• 1 x kabel SH1.0_4P
• 1 x pelekat

Aplikasi

• Dron perlumbaan FPV
• Pesawat sayap tetap
• Produk pesawat model lain

Nota

• Pastikan bahagian atas antena seramik tidak terhalang; elakkan meletakkannya dekat dengan logam dan serat karbon.
• Untuk penerimaan terbaik, gunakan braket untuk memasang antena GNSS di kawasan terbuka, dan jauhkan ia sejauh mungkin dari antena VTX dan penerima.
• Antena adalah rapuh; elakkan impak atau jatuh.Kecacatan permukaan pada antena seramik mungkin disebabkan oleh penyetelan frekuensi pusat manual dan tidak semestinya merupakan kecacatan.

Panduan Manual (Nota Persediaan)

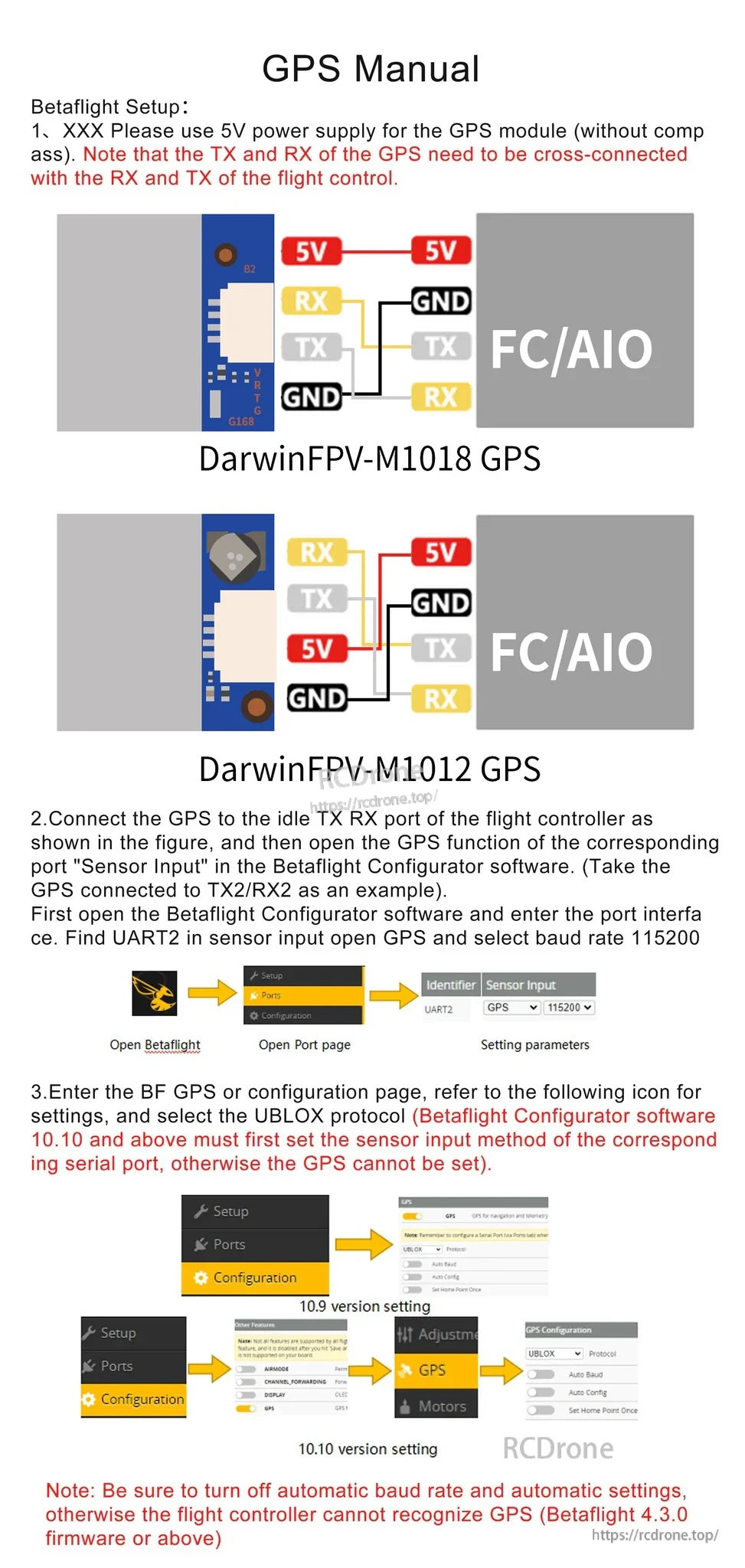

Persediaan Betaflight

• Gunakan bekalan kuasa 5V untuk modul GPS (tanpa kompas).
• Sambungkan isyarat: GPS TX ke RX pengawal penerbangan, dan GPS RX ke TX pengawal penerbangan.
• Sambungkan GPS ke port UART TX/RX yang tersedia, kemudian aktifkan GPS untuk port tersebut dalam Betaflight Configurator (contoh ditunjukkan: TX2/RX2), dan tetapkan kadar baud kepada 115200.
• Pilih protokol UBLOX dalam halaman konfigurasi GPS.
• Matikan kadar baud automatik dan tetapan automatik jika pengawal penerbangan tidak dapat mengenali GPS (firmware Betaflight 4.3.0 atau lebih tinggi dicatat).
• Satelit GPS tidak dapat dicari di dalam bangunan; uji di luar di kawasan terbuka.

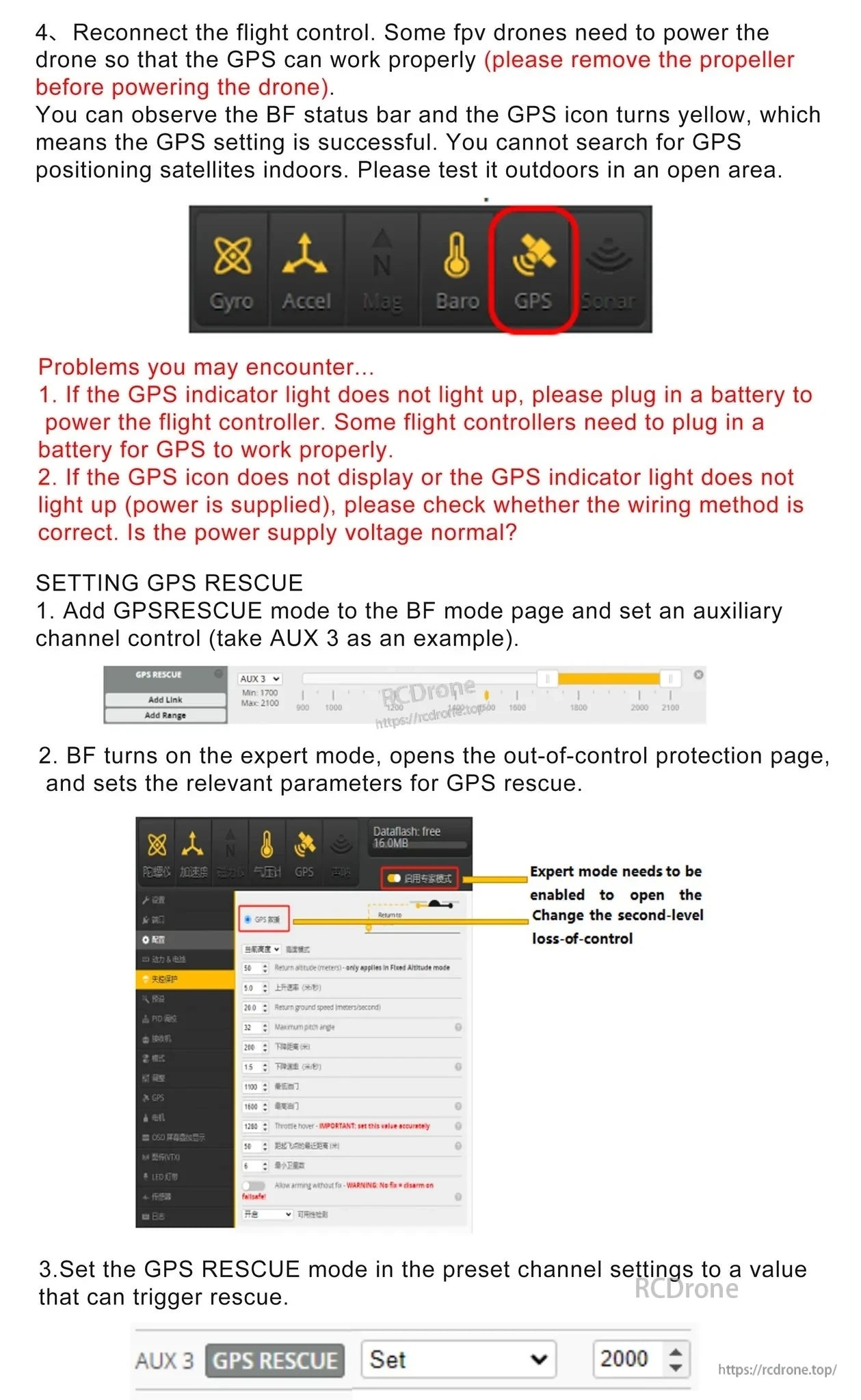

• Jika lampu penunjuk GPS tidak menyala, bekalkan pengawal penerbangan dengan bateri (beberapa pengawal penerbangan memerlukan bateri untuk operasi GPS yang betul). Jika GPS tidak muncul, semak pendawaian dan voltan bekalan.

Penyediaan INAV

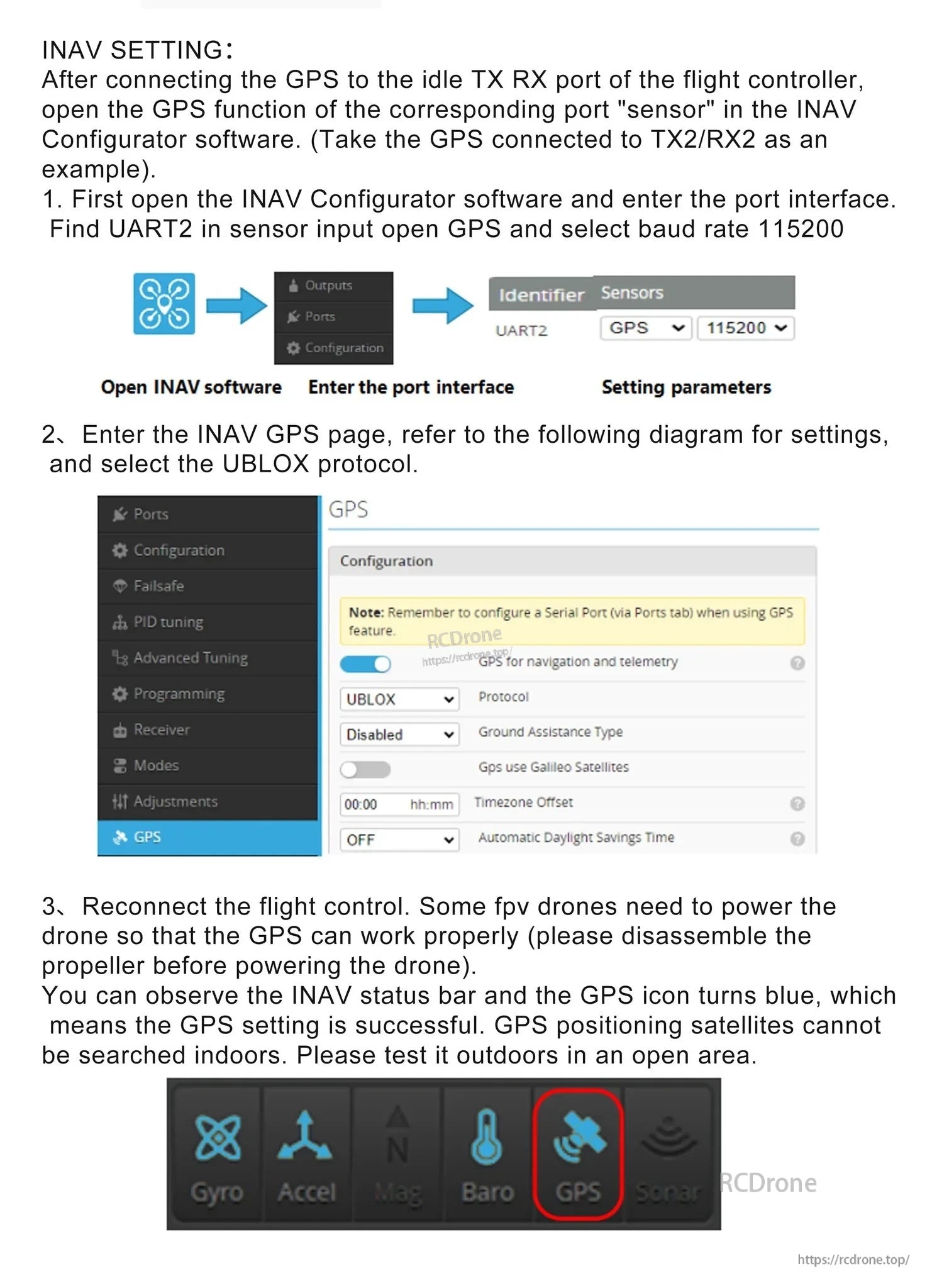

• Sambungkan GPS ke port UART TX/RX yang tersedia, aktifkan GPS untuk port yang sesuai dalam INAV Configurator (contoh ditunjukkan: TX2/RX2), dan tetapkan kadar baud kepada 115200.
• Pilih protokol UBLOX dalam halaman GPS INAV.
• Satelit GPS tidak boleh dicari di dalam bangunan; uji di luar di kawasan terbuka.

Untuk bantuan pendawaian dan konfigurasi, hubungi support@rcdrone.top or lawati https://rcdrone.top/.

Butiran

Pilihan GPS Compact DarwinFPV untuk binaan FPV, dengan penentuan kedudukan yang pantas dan integrasi UART yang mudah.

Pemposisian multi-konstelasi membantu mengunci satelit dengan lebih cepat dan mengekalkan navigasi yang stabil semasa penerbangan.

Antenna patch omnidirectional berkeuntungan tinggi menyokong penerimaan yang boleh dipercayai di lokasi pemasangan terbuka.

Kapacitor farad terbina dalam membantu mengekalkan tetapan dan menyokong permulaan yang lebih cepat antara pek.

Pilih saiz antena 18×18mm atau 12×12mm untuk disesuaikan dengan rangka dan ruang pemasangan anda.

LED onboard memberikan maklum balas visual cepat untuk kuasa/status dan penentuan semasa penyediaan.

Setiap pakej termasuk modul GPS, kabel 4-pin SH1.0, dan pelekat DarwinFPV.
