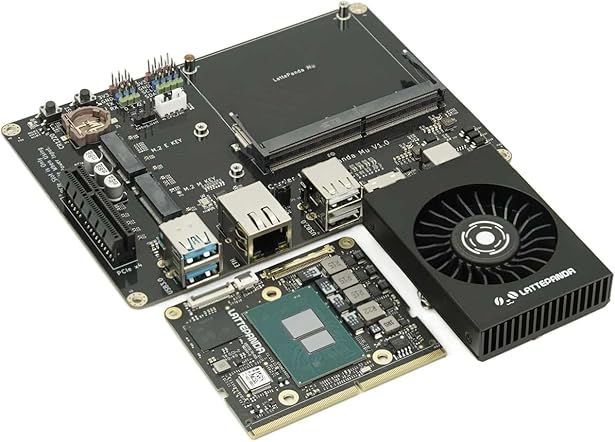

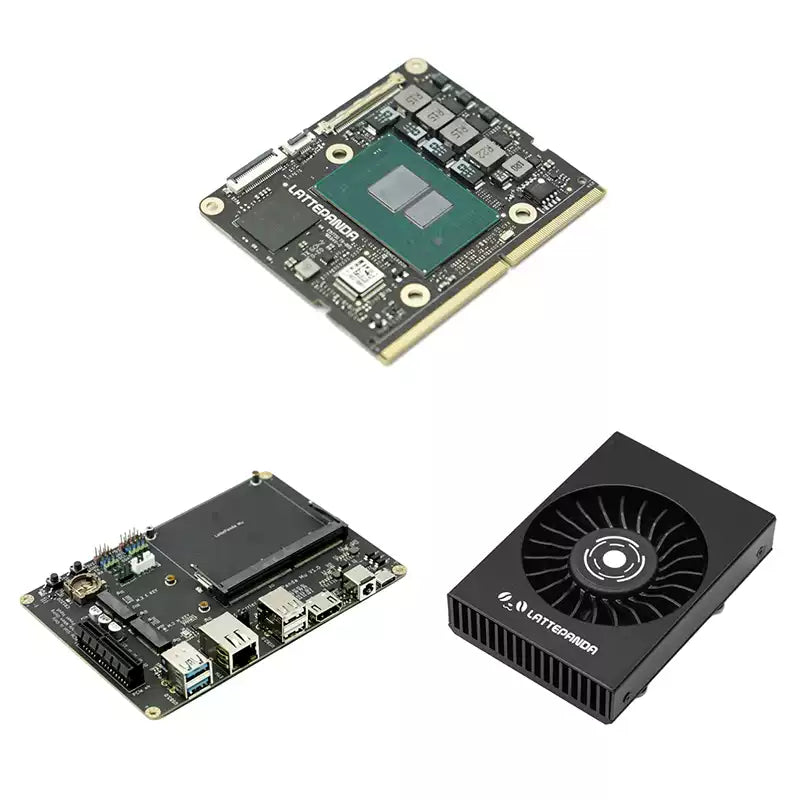

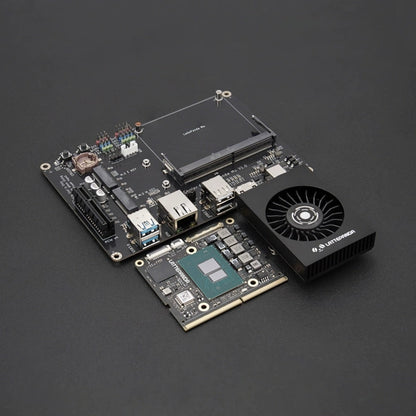

DFRobot LattePanda Mu Kit – Modul x86 (N100 8/16GB atau i3-N305 16GB), Lite/Full Carrier, 64GB eMMC, Win10/11/Ubuntu

Overview

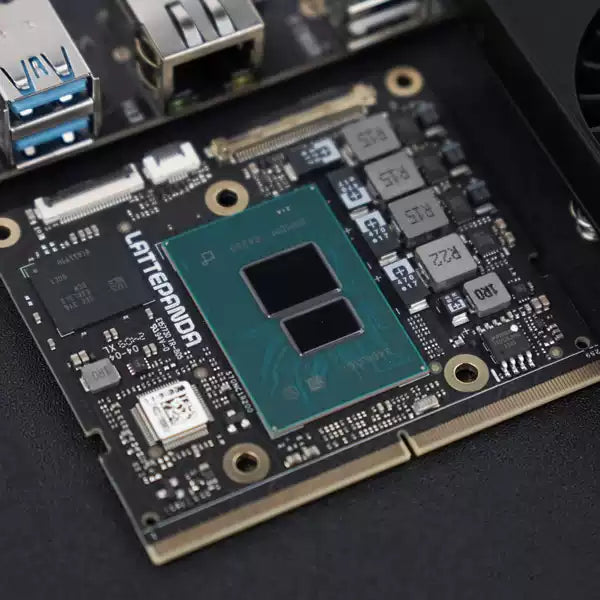

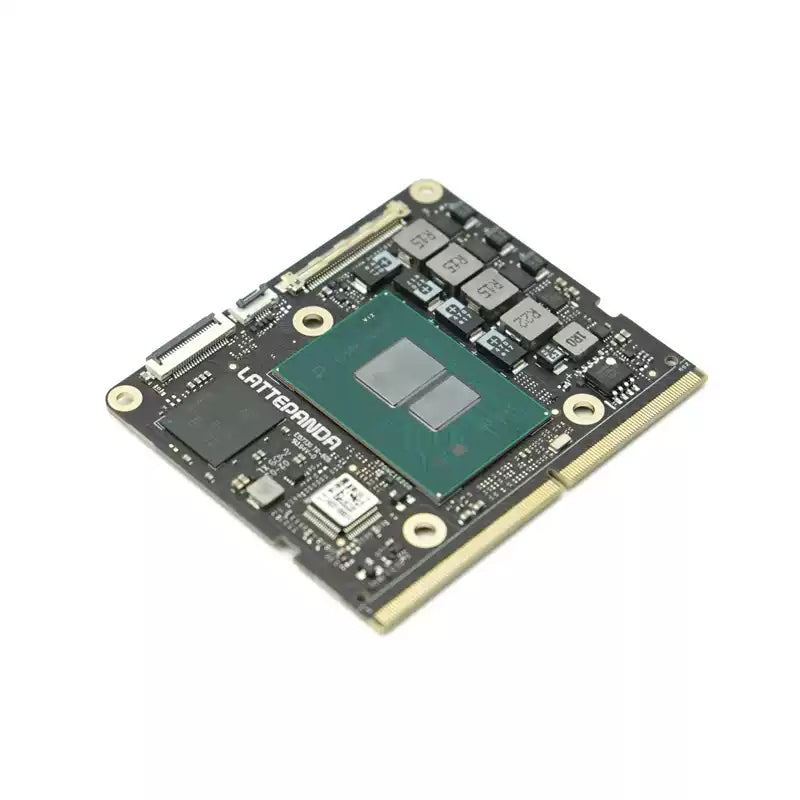

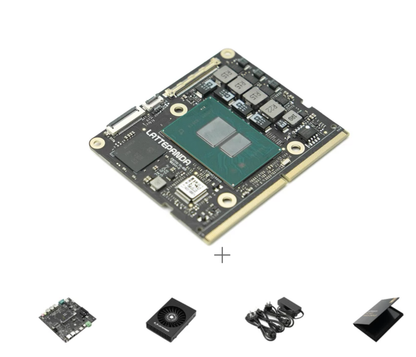

LattePanda Mu adalah 69.6 × 60 mm komputer mikro x86 pada modul yang direka untuk peranti terbenam dan tepi. Kit Mu membolehkan anda memilih modul komputer, papan pembawa, penyejukan, penyesuai kuasa, dan paparan yang sesuai untuk projek anda. Semua varian Mu termasuk 64GB eMMC 5.1, mendedahkan I/O berkelajuan tinggi yang luas (sehingga 9× PCIe 3.0 lanes, 2× SATA 3.0, sehingga 4× USB 3.2, 8× USB 2.0, sehingga 3× HDMI/DisplayPort, GPIO yang boleh diperluas t), dan menyokong Windows 10/11 dan Ubuntu. TDP adalah boleh dikonfigurasi dari 6–35 W, membolehkan binaan tanpa kipas yang senyap atau sistem berprestasi tinggi yang didinginkan secara aktif.

Kenapa ia menonjol

• Prestasi boleh skala: pilih Intel® N100 (4C, sehingga 3.4 GHz) dengan 8GB atau 16GB LPDDR5 atau Intel® Core™ i3-N305 (8C, sehingga 3.8 GHz) dengan 16GB.

• Komputer bersaiz kad untuk ruang yang terhad; masukkan ke dalam perkakasan khusus menggunakan fail rujukan pembawa sumber terbuka.

• Pengembangan fleksibel pada papan pembawa, termasuk PCIe, SATA, USB 3.2/2.0, HDMI/DP, UART (RS-232), I²C, dan sehingga 64 GPIO.

• TDP boleh laras (6–35 W) dengan pilihan heatsink/peminat yang sepadan untuk menyeimbangkan suhu dan prestasi.

• Multi-OS: Windows 10/11 dan Ubuntu secara langsung.

Pilihan konfigurasi (boleh dipilih dalam kit ini)

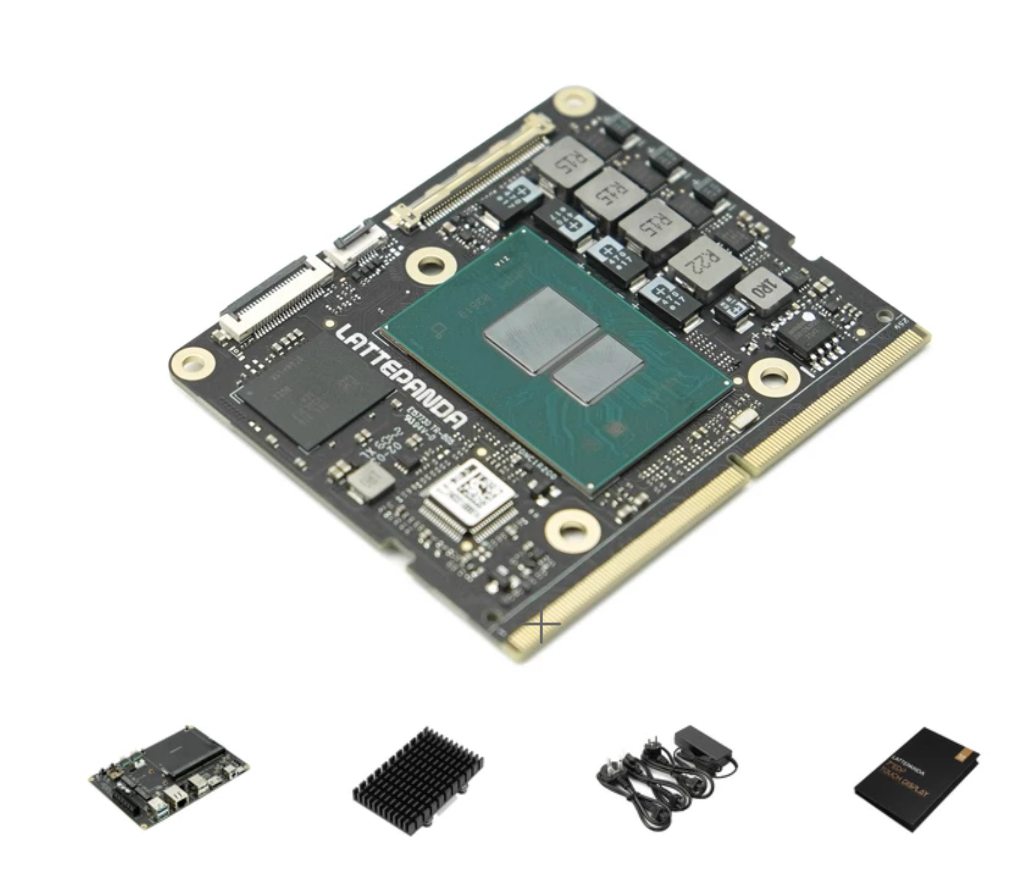

Modul Komputer

• N100, 8GB RAM

• N100, 16GB RAM

• N100, 8GB RAM dengan lesen Windows 11 Enterprise

• Core i3-N305, 16GB RAM

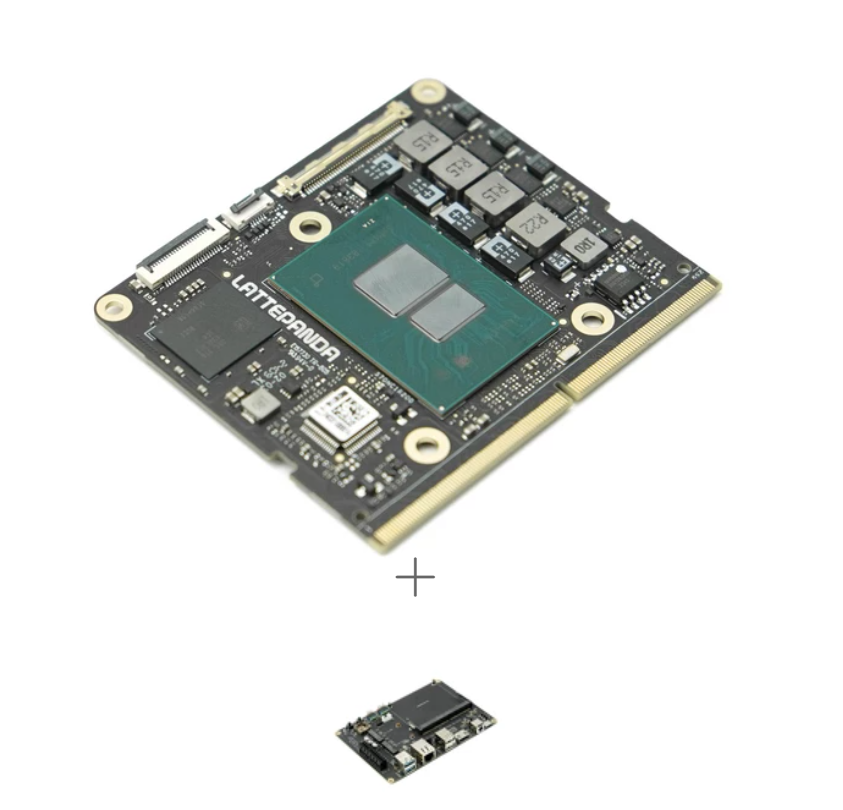

Papan Pembawa

• Pembawa Lite – pembangunan cepat dengan antara muka penting.
  Nota: **slot PCIe hanya tersedia apabila diberi kuasa pada 12 V.

• Pembawa Penilaian Fungsi Penuh – mendedahkan semua pin Mu untuk ujian HW/SW yang komprehensif.

Penyelesaian Penyejukan

• Heatsink Tanpa Kipas (besar) – menyokong operasi TDP rendah (≈10 W tanpa kipas; TDP yang lebih tinggi memerlukan kipas luaran).

• Heatsink Nipis (profil ultra-rendah) – gunakan dengan kipas luaran (≈15 W).

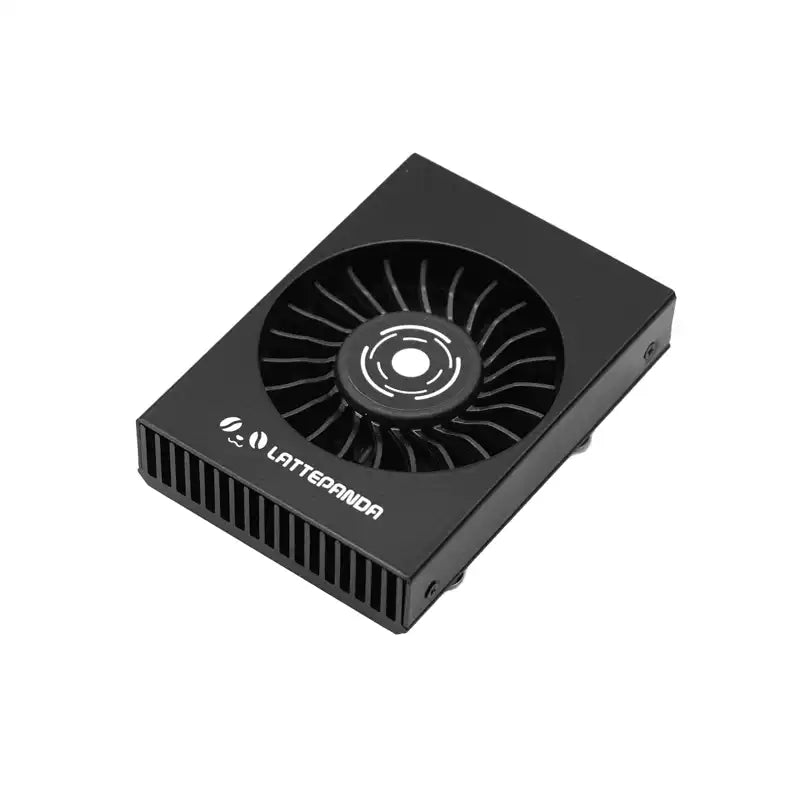

• Penyejuk Aktif – penyejuk standard LattePanda untuk sehingga 35 W TDP.

Bekalan Kuasa & Paparan (pilihan)

• Penyesuai AC/DC 19 V 90 W (Delta; serasi dengan pembawa Mu).

• 7" Paparan sentuh eDP 1024×600; 11.6" pilihan juga tersedia untuk HMI yang lebih besar.

Nota prestasi

Mu memberikan keputusan yang kuat untuk ujian kelas Geekbench dengan prestasi N305 > N100, dan kedua-duanya mengatasi papan seperti Raspberry Pi 5 dalam perbandingan yang ditunjukkan. Gunakan TDP yang lebih rendah (≈6–10 W) untuk binaan yang senyap dan cekap, atau tingkatkan hingga 35 W dengan penyejukan aktif untuk throughput maksimum.

Spesifikasi

Varian modul pengkomputeran

Pengembangan & I/O (melalui pembawa)

• PCIe 3.0: sehingga 9 jalur

• SATA 3.0: sehingga 2 port

• USB: sehingga 4× USB 3.2, 8× USB 2.0

• Paparan: sehingga 3× HDMI/DisplayPort

• Seri &dan bas: 4× UART (RS-232), 4× I²C, boleh diperluas hingga 64× GPIOs

Pilihan termal (disesuaikan dengan TDP)

Faktor bentuk &dan OS

• Saiz modul: 69.6 × 60 mm

• Sokongan OS: Windows 10, Windows 11, Ubuntu

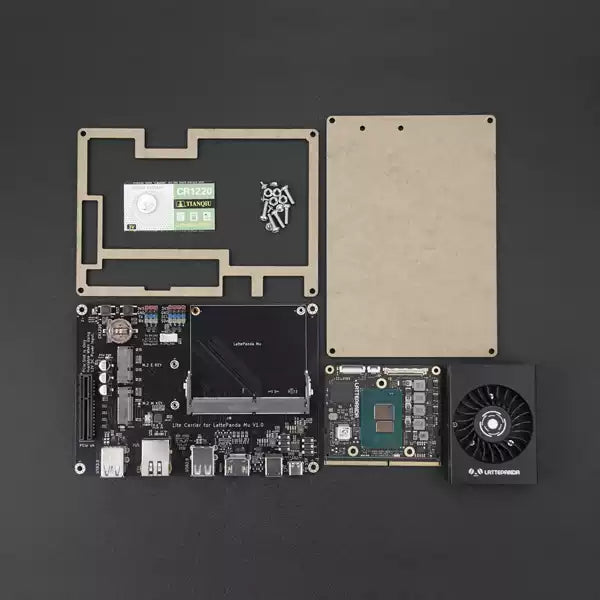

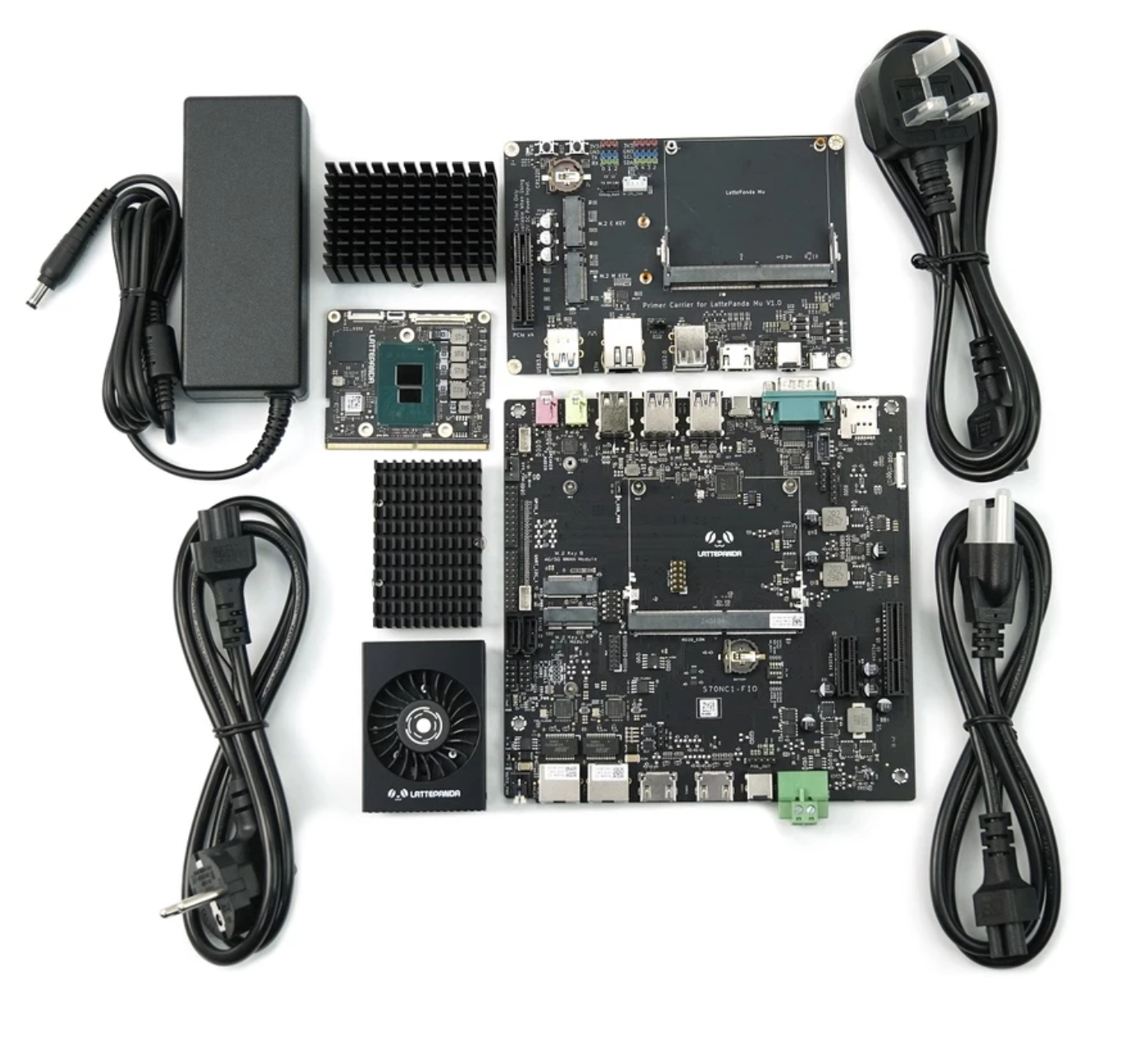

Isi kit

Berbeza mengikut pilihan anda; sekurang-kurangnya ia termasuk modul pengkomputeran LattePanda Mu dan papan pengangkut yang dipilih. Pilihan tambahan menambah penyelesaian penyejukan, penyesuai 19 V/90 W, dan 7" atau 11.6"paparan sentuh eDP.

Aplikasi tipikal

Terminal mudah alih, kiosk kompak dan HMI, robot perkhidmatan atau interaksi, gerbang AI tepi, pengawal industri, dan PC terbenam khusus di mana keserasian x86 dan I/O berkelajuan tinggi diperlukan.

Sumber untuk pemaju &dan penyesuaian

LattePanda menyediakan fail dan pustaka papan pengangkut sumber terbuka untuk mempercepatkan reka bentuk pengangkut khusus.Pasukan juga menawarkan papan pengangkut khusus, skrin boot, ciri BIOS, dan imej OS atas permintaan (solution@lattepanda.com).

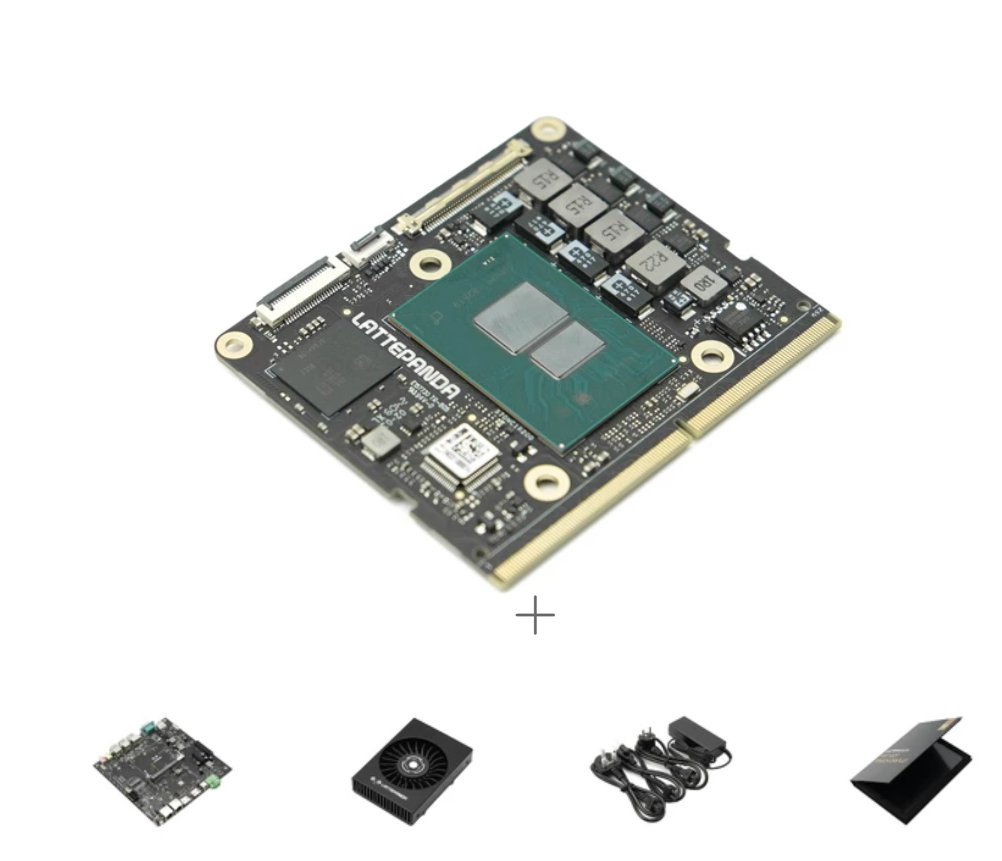

Pemproses N305 Octa-Core (16GB RAM)

Menampilkan pemproses Intel N305 dengan kuasa pemprosesan yang dipertingkatkan, versi ini direka  untuk tugas yang menuntut yang memerlukan prestasi pengiraan yang lebih tinggi.

Menawarkan keseimbangan yang sangat baik antara prestasi dan kecekapan tenaga, sesuai untuk aplikasi dengan beban kerja yang lebih intensif.

Butiran

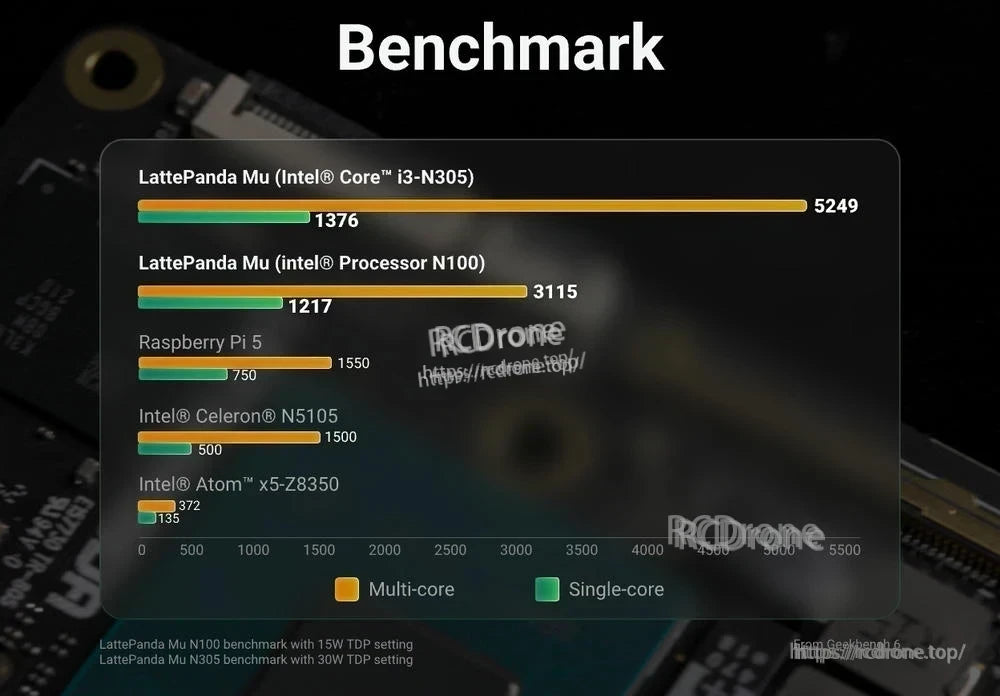

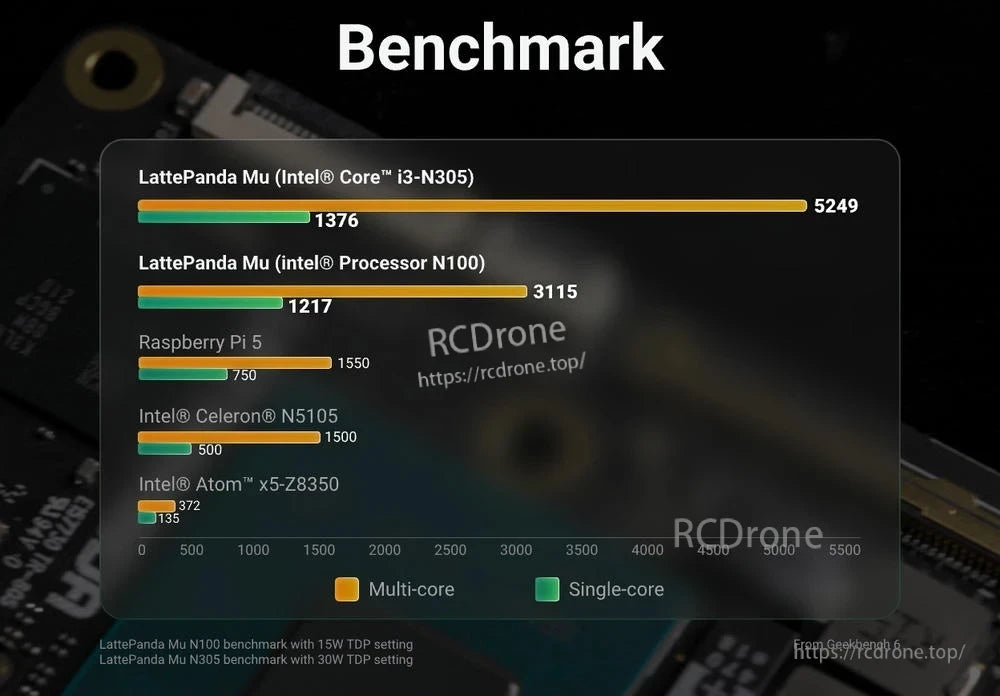

DFRobot Keputusan penanda aras LattePanda Mu membandingkan prestasi multi-teras dan tunggal-teras merentasi pelbagai pemproses, termasuk Intel Core i3-N305, N100, Raspberry Pi 5, Celeron N5105, dan Atom x5-Z8350, dengan skor dari Geekbench 6.

Saiz Kad

Walaupun saiznya kecil iaitu 69.6mm x 60mm, saiz poket modul pengkomputeran LattePanda Mu x86 membolehkan integrasi ke dalam peranti yang terhad ruang, memberikan pengiraan yang berkuasa tanpa mengambil banyak ruang.

Fleksibiliti dalam Prestasi dan Tenaga

TDP pemproses boleh disesuaikan dari 6W hingga 35W, memberikan fleksibiliti dalam penggunaan kuasa dan pengeluaran haba. Tetapan 6W membolehkan operasi yang cekap dengan haba yang minimum dan penyejukan pasif yang senyap, manakala tetapan 35W menawarkan prestasi yang kukuh tetapi memerlukan penyejukan aktif.

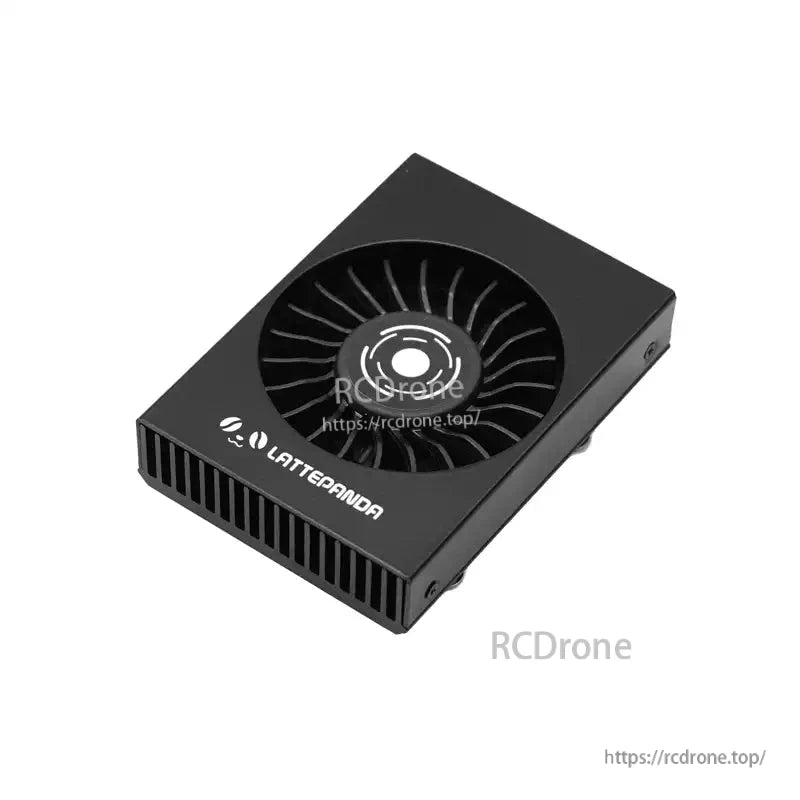

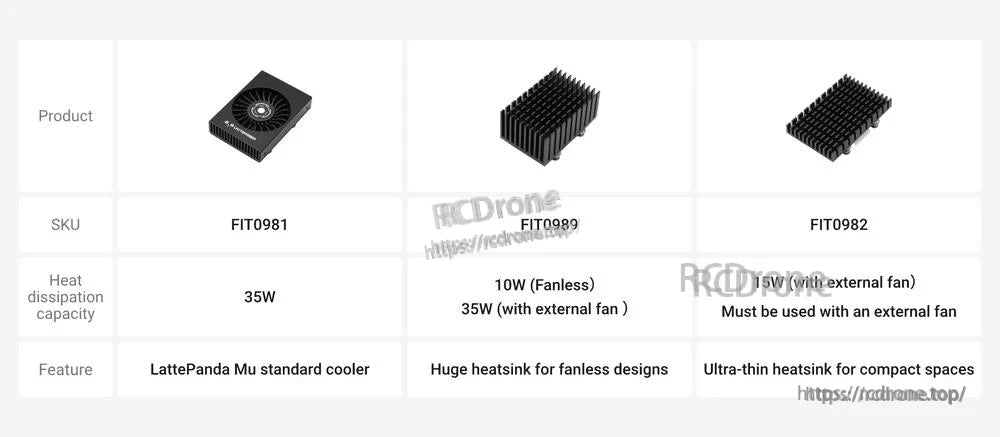

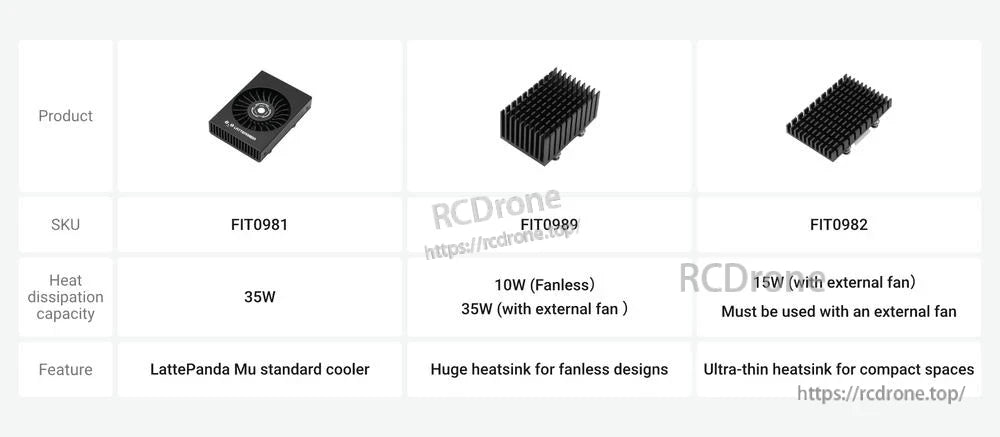

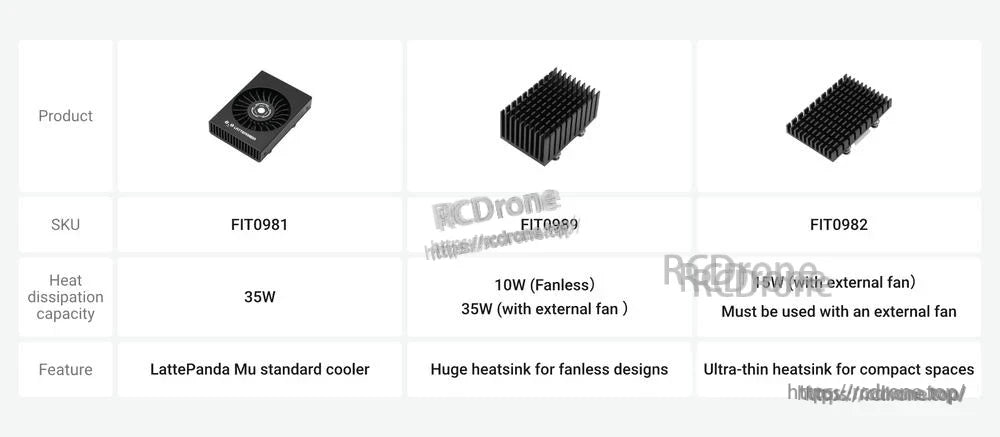

Tiga penyelesaian penyejukan untuk LattePanda Mu: FIT0981 (penyejuk kipas 35W), FIT0989 (tanpa kipas 10W, 35W dengan kipas), FIT0982 (15W dengan kipas luaran). Ciri-ciri termasuk reka bentuk heatsink standard, besar, dan ultra-thin.

Paku Pengembangan Fleksibel

LattePanda Mu mendedahkan paku yang luas, seperti 3 HDMI/DisplayPort, 8 USB 2.0, sehingga 4 USB 3.2, 9 jalur PCIe 3.0, 2 SATA 3.0 dan 64 GPIO yang boleh diperluas. Ini menawarkan fleksibiliti dan kebolehan pengembangan yang tiada tandingan, membolehkan anda mencipta penyelesaian yang spesifik.



Papan Pembawa - Memperluas Kemungkinan Tanpa Had

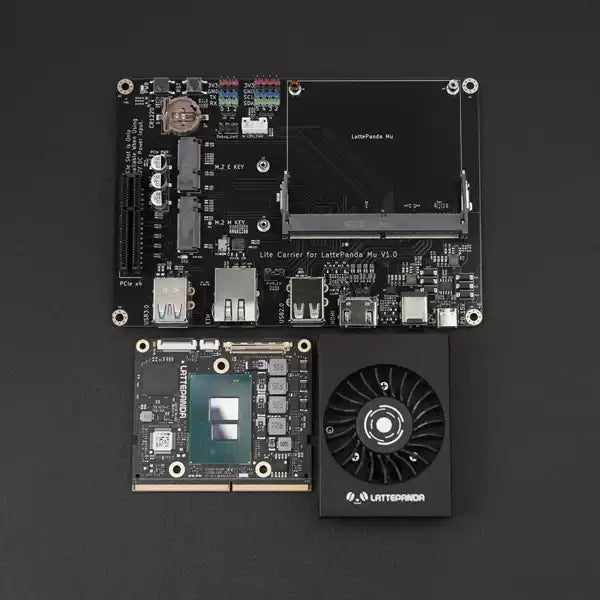

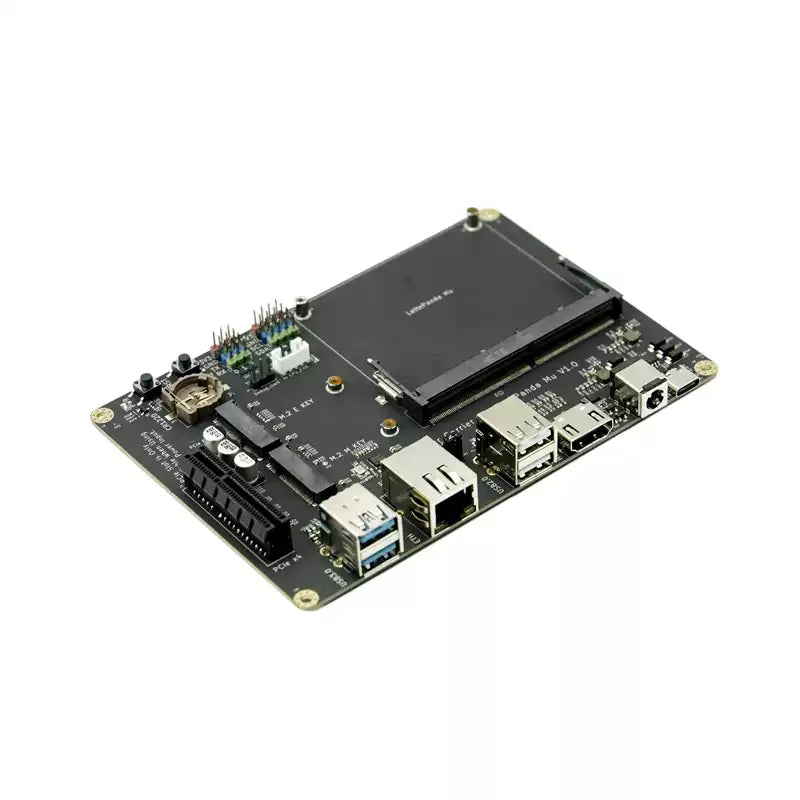

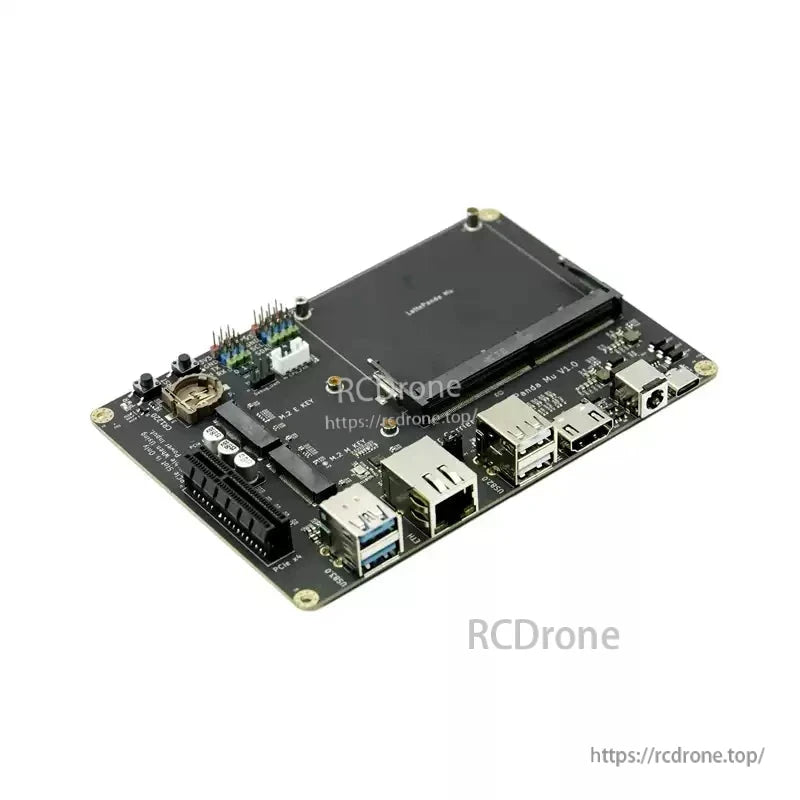

DFRobot menawarkan sebuah papan pembawa lite untuk LattePanda Mu, menawarkan platform pembangunan yang cepat dengan antara muka penting untuk pengesahan reka bentuk yang efisien.Selain itu, a papan pengangkut penilaian fungsi penuh tersedia, mendedahkan semua pin LattePanda Mu untuk ujian perkakasan dan perisian yang meluas.

Nota: Slot PCIe pada pengangkut lite hanya tersedia apabila menggunakan bekalan kuasa 12V.



Menjadikan Pengangkut Lebih Mudah dan Ringkas

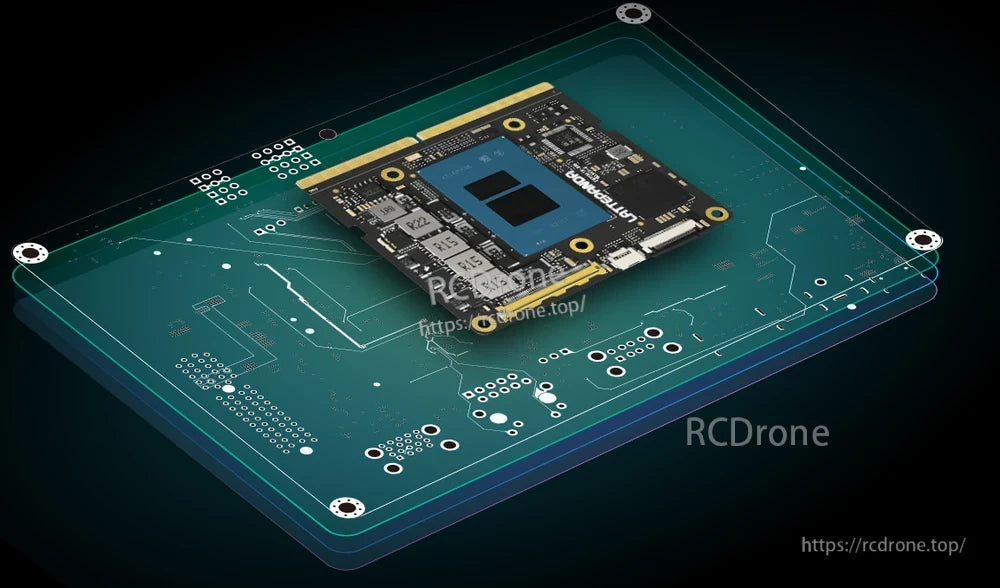

LattePanda menawarkan fail dan perpustakaan papan pengangkut sumber terbuka sebagai bahan rujukan, membolehkan anda menyesuaikan reka bentuk papan pengangkut untuk memenuhi keperluan khusus anda, dengan ketara mengurangkan masa pembangunan.



Sokongan Pelbagai Sistem

Komputer-on-module LattePanda Mu x86 menyokong pelbagai sistem pengendalian, termasuk Windows 10, Windows 11, dan Ubuntu, memastikan bahawa sentiasa ada satu yang sesuai dengan keperluan anda.



LattePanda Mu Kit menyokong pelbagai sistem operasi dan platform perisian seperti Windows, Ubuntu, dan Debian. Latar belakang menunjukkan kod pengkomputeran dan perbualan berkaitan pelayan, menonjolkan reka bentuk yang berorientasikan teknologi.





Penyelesaian Tersuai

Pasukan LattePanda menawarkan perkhidmatan tersuai, termasuk papan pembawa tersuai, skrin boot, fungsi BIOS, sistem operasi, dan lain-lain. Jika anda mempunyai sebarang keperluan khusus, sila hubungi kami di solution@lattepanda.com.

Pasukan LattePanda komited untuk memberikan sokongan yang tepat pada masanya dan profesional untuk memenuhi keperluan penyesuaian anda.

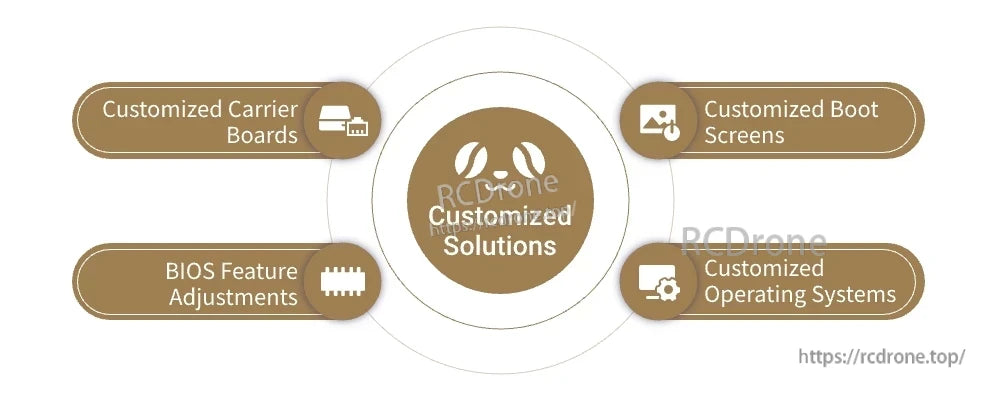

Penyelesaian Tersuai: Papan Pembawa, Skrin Boot, Penyesuaian BIOS, Sistem Operasi.



Aksesori Lain yang Anda Boleh Pilih dalam Kit Ini

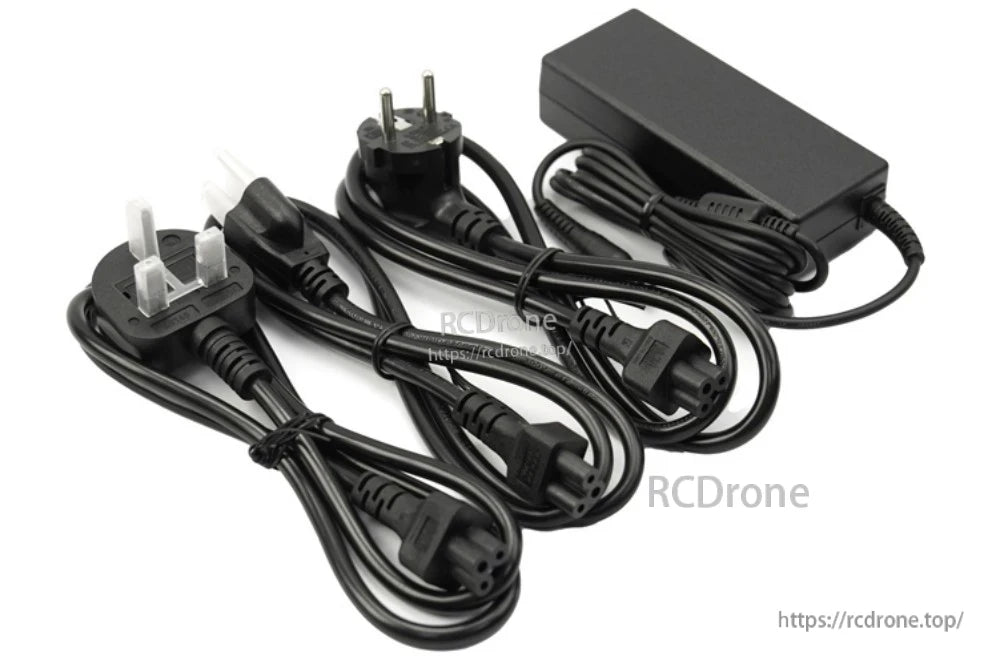

Adapter AC/DC 19V 90W (Serasi dengan LattePanda Mu)

Adapter AC/DC 19V 90W Delta adalah adapter kuasa yang serbaguna dan berkualiti tinggi dengan pelbagai jenis palam, menyediakan kuasa yang boleh dipercayai dan stabil untuk pelbagai peranti, termasuk Pembawa LattePanda Mu.

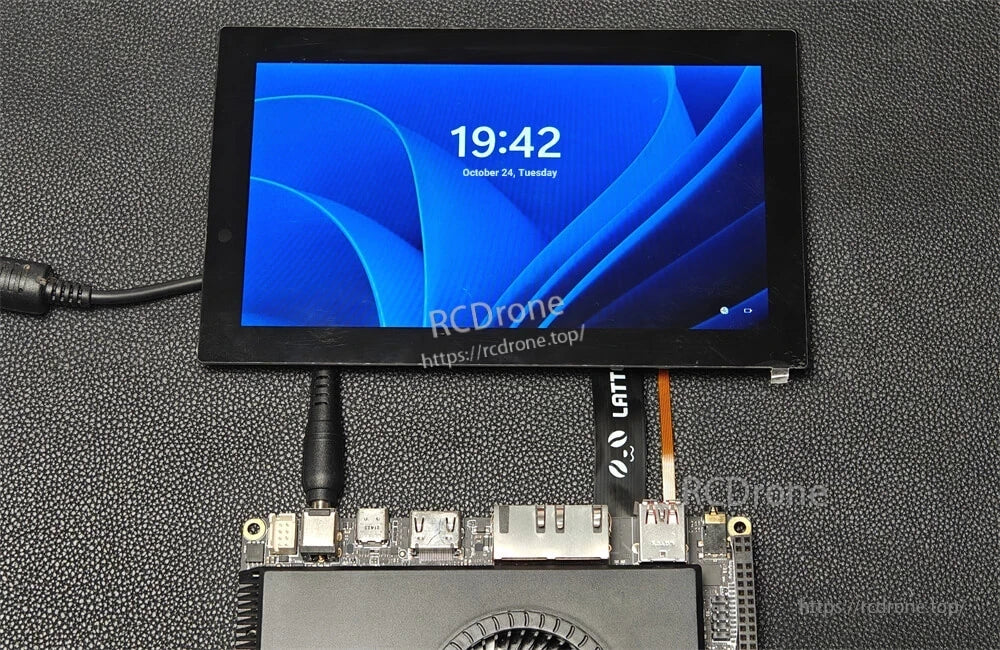

Paparan Sentuh 7'' 1024x600 (eDP) untuk LattePanda Mu / LattePanda Sigma

Paparan Sentuh untuk LattePanda Sigma adalah paparan berkualiti tinggi dan serbaguna yang direka untuk projek HMI dan mudah alih, menawarkan kesan visual yang cemerlang, sudut pandangan yang luas, fungsi multi-sentuh, dan integrasi yang lancar dengan model LattePanda Sigma.
