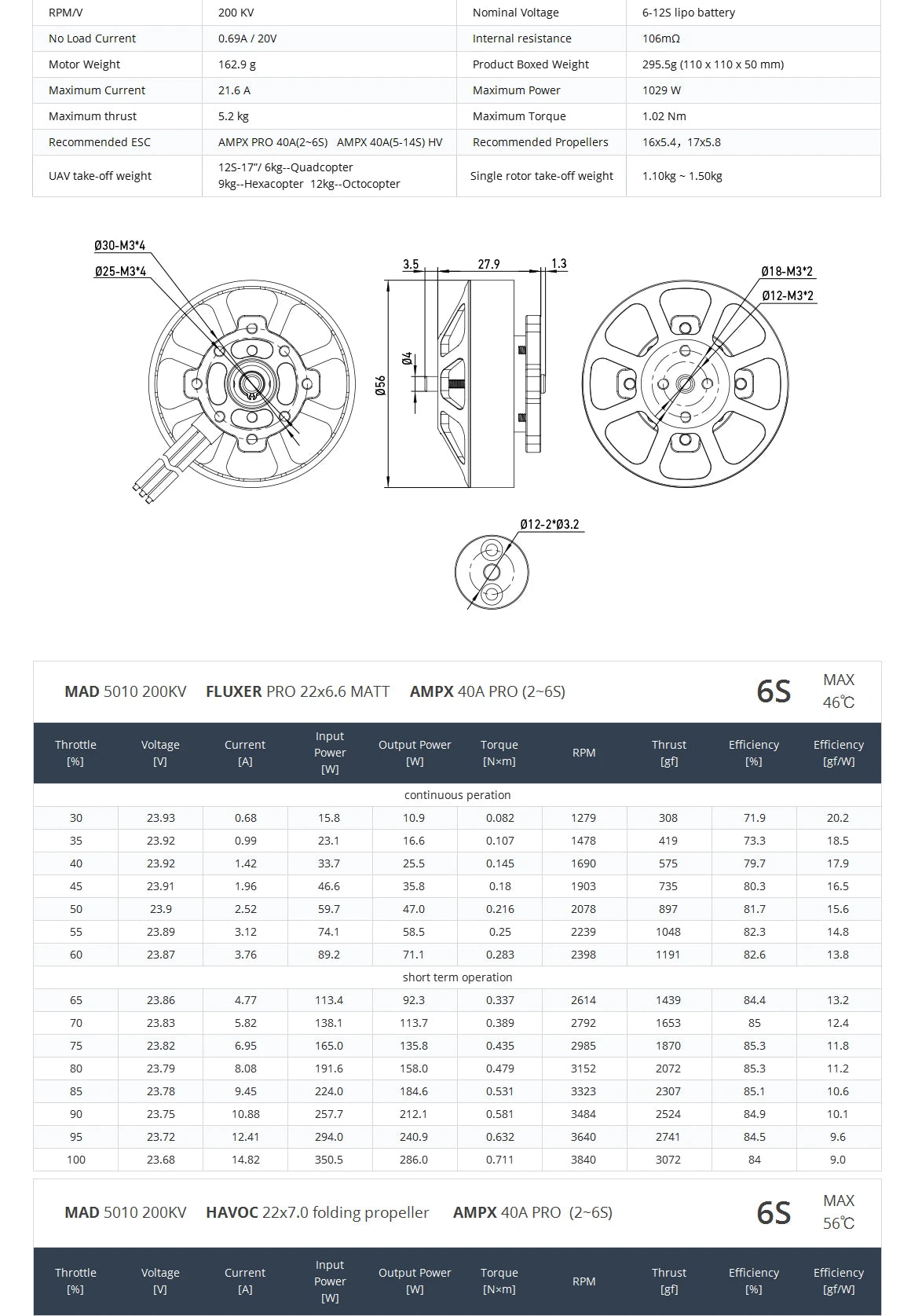

Spesifikasi Motor Dron MAD 5010 EEE
Model Motor |
MAD 5010 EEE V2.0 |
Bilangan pasangan tiang |
14 | ||||||
Pemegun |
Anti kakisan |
Dawai varnis Ijazah |
180°C | ||||||
Saiz Motor |
D:56 × 32.7 mm |
Ijazah Magnet |
150°C |
||||||
Tahap Perlindungan |
Perlindungan hujan | Panjang Kabel |
150 mm 16# Awg(Hitam) silikon |
||||||
Penyelesapan Haba Emparan |
Bebas | Imbangan Rotor |
≤5 mg |
||||||
Lubang Pemasangan Baling-Baling |
D:12 M3×2, D:18 M3×2 |
Imbangan Motor |
≤10 mg |
||||||
Diameter Aci |
DALAM: 5 mm |
Lubang Pemasangan Motor |
D:25 M3×4, D:30 M3×4 | ||||||
Bearing | EZO 685ZZ*1 / 695ZZ*1 |
Ujian mengganggu |
500 V |

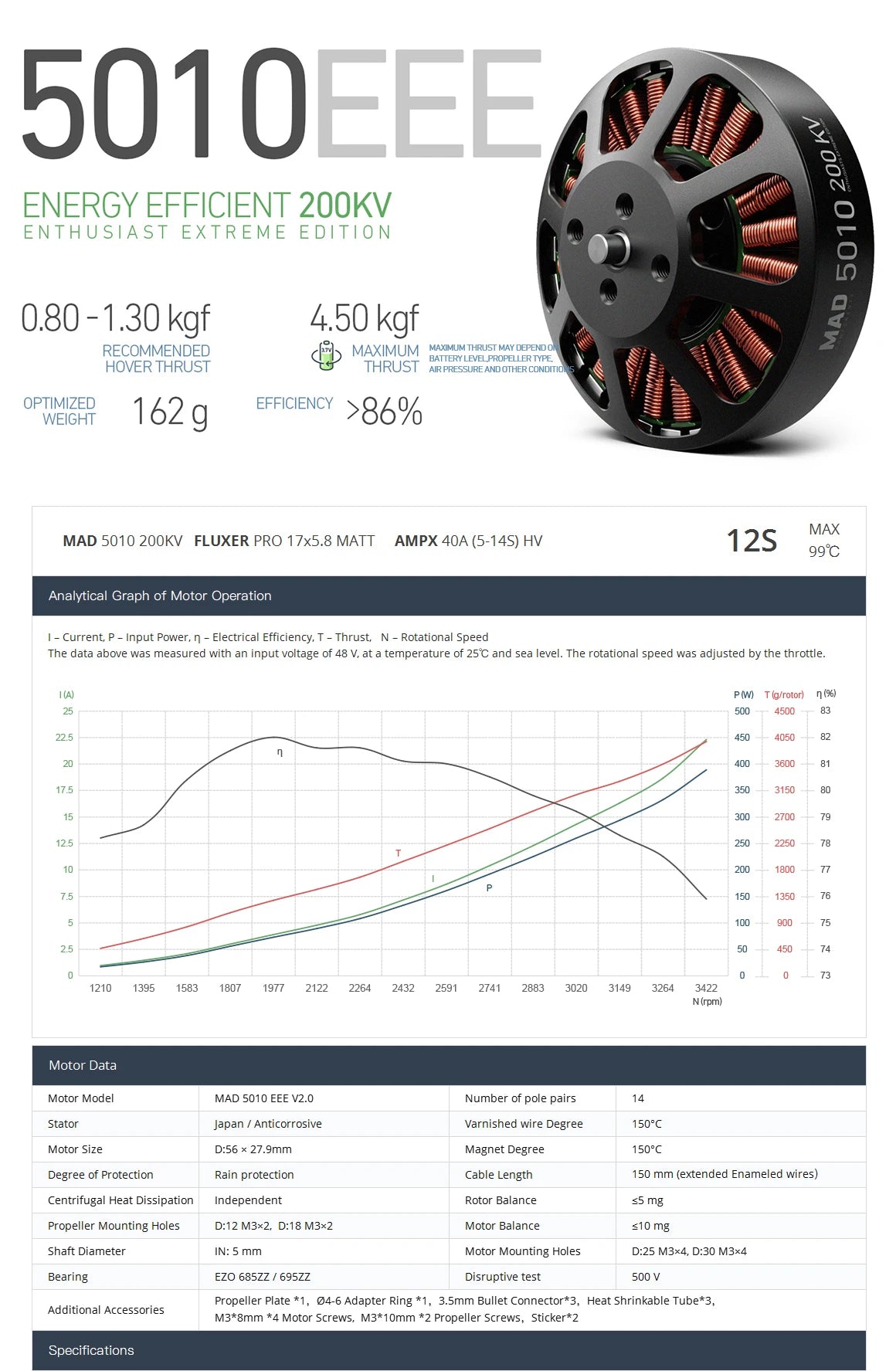

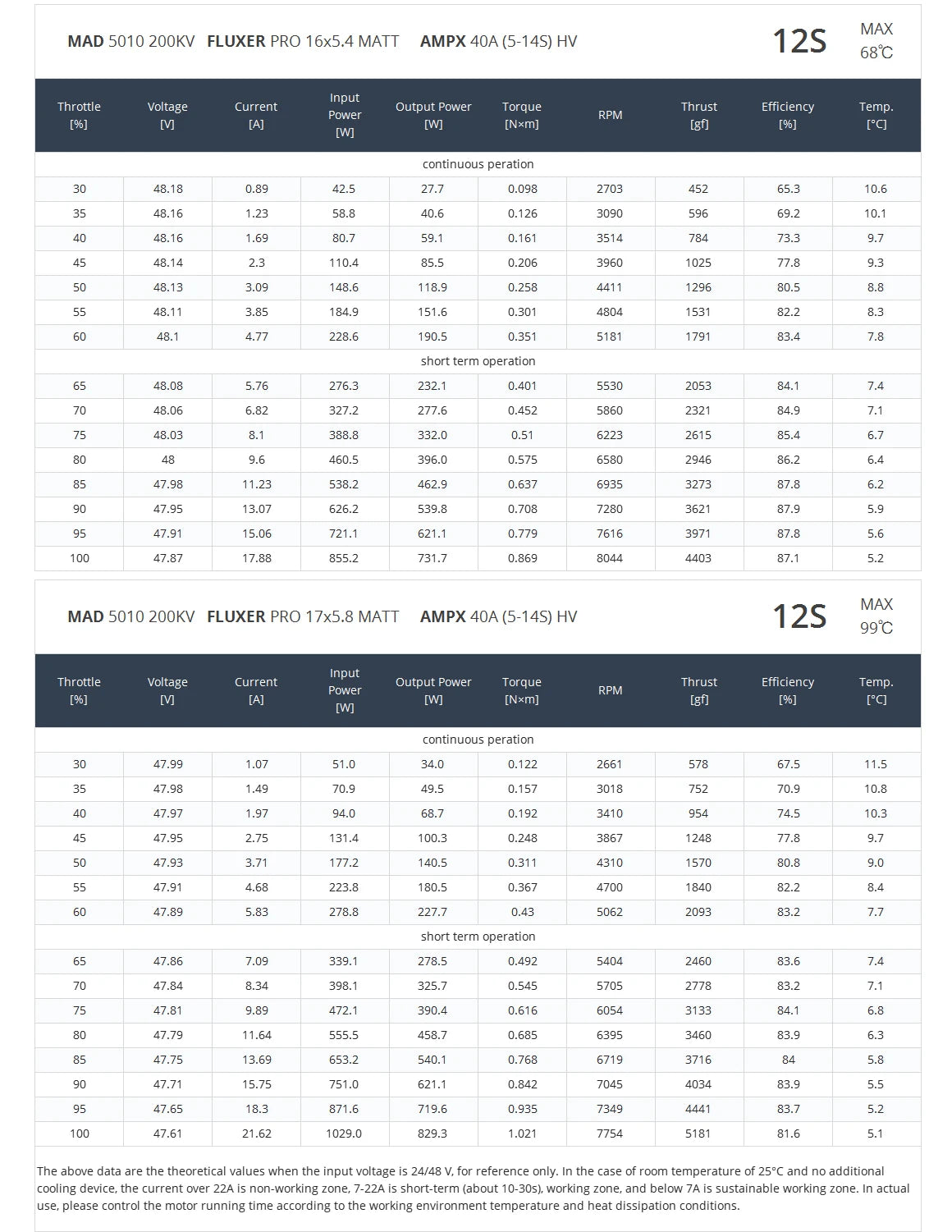

MAD 5010 EEE 200KV
Spesifikasi |
---|
RPM/V | 200 KV |
Voltan Nominal | Bateri lipo 6-12S |
Tiada Muatan Semasa | 0.69A / 20V |
Rintangan dalaman | 106mΩ |
Berat Motor | 162.9 g |
Berat Berkotak Produk | 323g (110 x 110 x 50 mm) |
Arus Maksimum | 22.3 A |
Kuasa Maksimum | 1029 W |
Tujahan maksimum | 5.2 kg |
Tork Maksimum | 1.09 Nm |
ESC Disyorkan | AMPX PRO 40A (2~6S) |
AMPX 40A (5-14S) HV |
Baling-baling yang Disyorkan | 16x5.4, 17x5.8, 22x6.6, 22x7.0, 24x7.2 |
Berat berlepas UAV | 12S-17"/7kg--Quadcopter |
10.5kg--Hexacopter 14kg--Octocopter |
Berat lepas landas rotor tunggal | 1.5kg ~ 2kg |

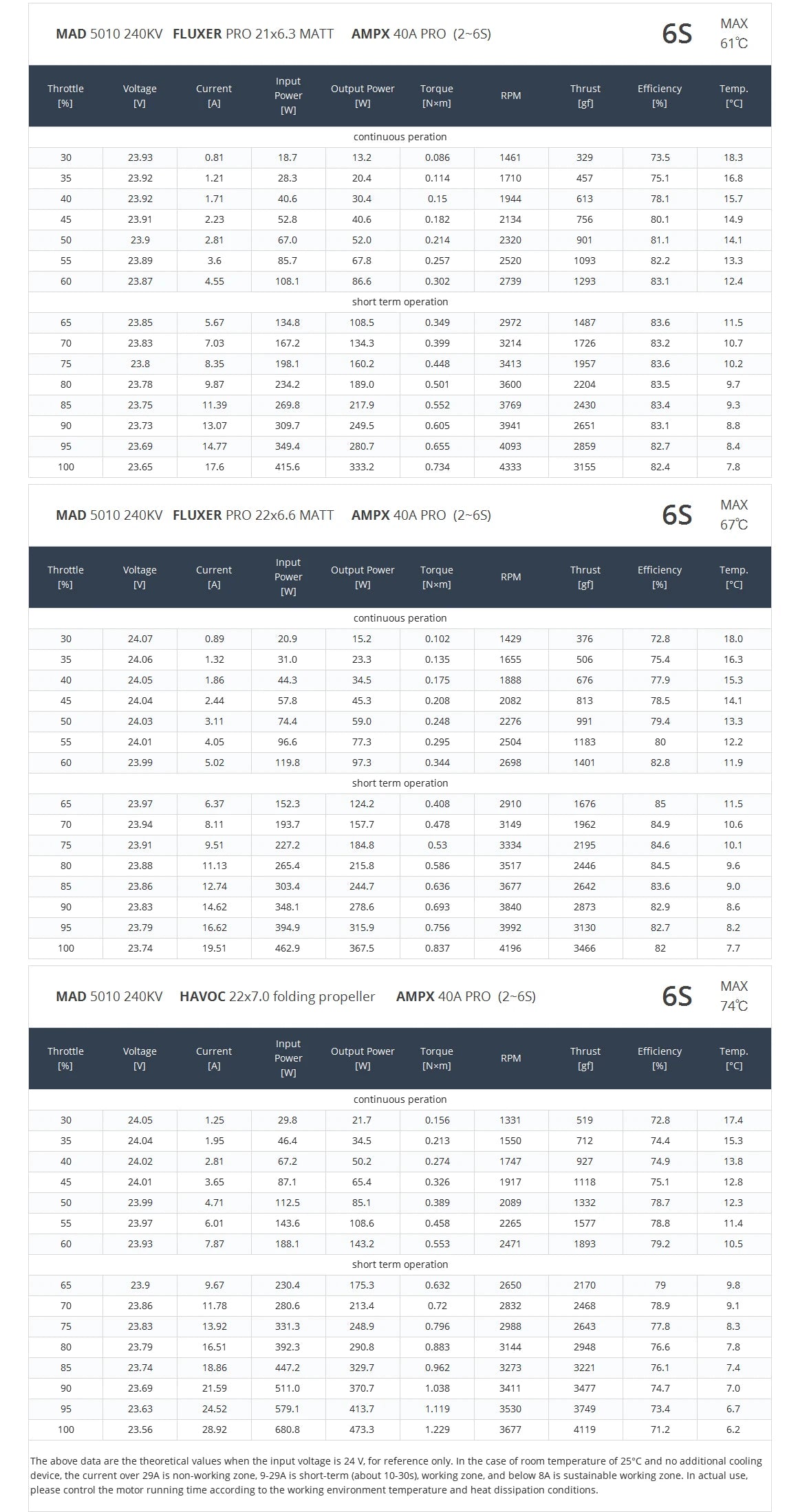

MAD 5010 EEE 240KV
Spesifikasi |
---|
RPM/V | 240 KV |
Voltan Nominal | Bateri lipo 6S |
Tiada Muatan Semasa | 0.76A / 20V |
Rintangan dalaman | 94.6mΩ |
Berat Motor | 161 g |
Berat Berkotak Produk | 322g (110 x 110 x 50 mm) |
Arus Maksimum | 28.9 A |
Kuasa Maksimum | 681W |
Tujahan maksimum | 4.1 kg |
Tork Maksimum | 1.23 Nm |
ESC Disyorkan | MAD AMPX PRO 40A (2~6S) |
Baling-baling yang Disyorkan | 20x6.0, 21x6.3, 22x6.6, 22x7.0 |
Berat berlepas UAV | 6S-22"/5kg--Quadcopter |
7.5kg--Hexacopter 10kg--Octocopter |
Berat berlepas rotor tunggal | 1.5kg ~ 2kg |

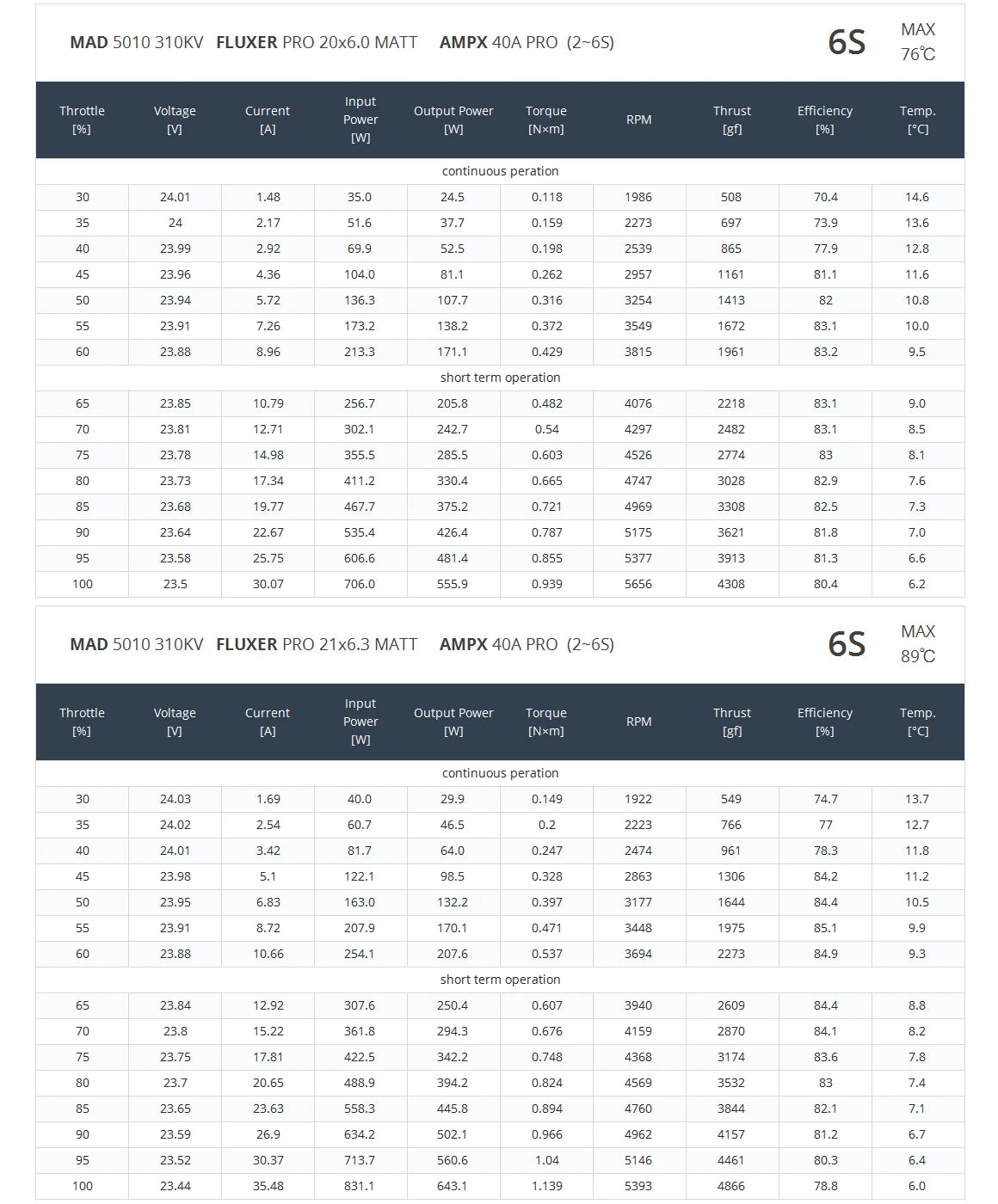

MAD 5010 EEE 310KV
Spesifikasi |
---|
RPM/V | 310 KV |
Voltan Nominal | Bateri lipo 6S |
Tiada Muatan Semasa | 1.25A / 20V |
Rintangan dalaman | 51mΩ |
Berat Motor | 162 g |
Berat Berkotak Produk | 324g (110 x 110 x 50 mm) |
Arus Maksimum | 46.8 A |
Kuasa Maksimum | 991W |
Tujahan maksimum | 5.2 kg |
Tork Maksimum | 1.4 Nm |
ESC Disyorkan | MAD AMPX PRO 40A (2~6S) |
Baling-baling yang Disyorkan | 20x6.0, 21x6.3, 22x6.6, 22x7.0 |
Berat berlepas UAV | 6S-20"/7kg--Quadcopter |
10.5kg--Hexacopter 14kg--Octocopter |
Berat lepas landas rotor tunggal | 2kg ~ 2.5kg |

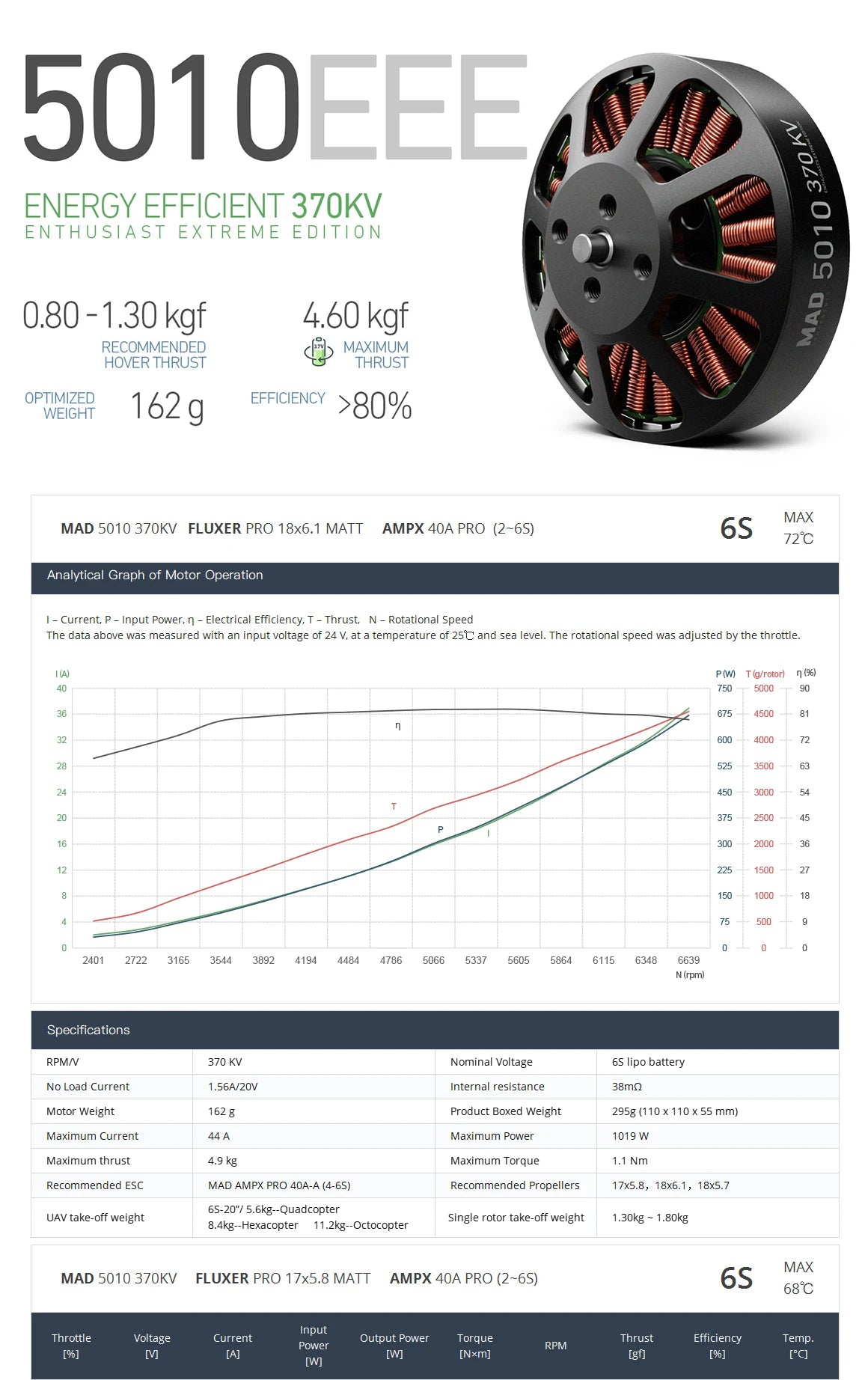

MAD 5010 EEE 370KV
Spesifikasi |
---|
RPM/V | 370 KV |
Voltan Nominal | Bateri lipo 6S |
Tiada Muatan Semasa | 1.56A / 20V |
Rintangan dalaman | 38mΩ |
Berat Motor | 162.2 g |
Berat Berkotak Produk | 324g (110 x 110 x 50 mm) |
Arus Maksimum | 44 A |
Kuasa Maksimum | 1019W |
Tujahan maksimum | 4.9 kg |
Tork Maksimum | 1.12 Nm |
ESC Disyorkan | MAD AMPX PRO 40A (2~6S) |
Baling-baling yang Disyorkan | 17x5.8, 18x6.1, 18x5.7 |
Berat berlepas UAV | 6S-18"/7.2kg--Quadcopter |
10.8kg--Hexacopter 14.4kg--Octocopter |
Berat lepas landas rotor tunggal | 1.7kg ~ 2.2kg |
MAD 5010 EEE direka untuk membawa muatan sebanyak 800–2900g setiap pemutar, dengan kipas karbon 14-22". Menyokong 6S-12S. Tujahan maksimum pemutar tunggal adalah sehingga 4400g motor unit hanya mempunyai berat 158g reka bentuk versi pengurangan EEE, berat minimum, kecekapan dioptimumkan dan masa penerbangan dilanjutkan.
* Reka bentuk badan terbuka untuk pelesapan haba pasif yang lebih baik.
* Standarisasi lubang pelekap motorn.
