HDZero Halo H7 Pengawal Penerbangan + 70A 4-dalam-1 ESC 20x20 Stack dengan Gemini ELRS RX, 3S-8S

HDZero Halo H7 Pengawal Penerbangan + 70A 4-dalam-1 ESC 20x20 Stack dengan Gemini ELRS RX, 3S-8S

HDZero

$205.19 USD
$205.19 USD
Jualan Habis dijual
Taxes included. Penghantaran dikira semasa pembayaran.
Model
  • PayPal
  • Visa
  • Mastercard
  • American Express
  • JCB
  • Discover
  • Diners Club
  • Google Pay
  • Apple Pay
Lihat butiran penuh

Overview

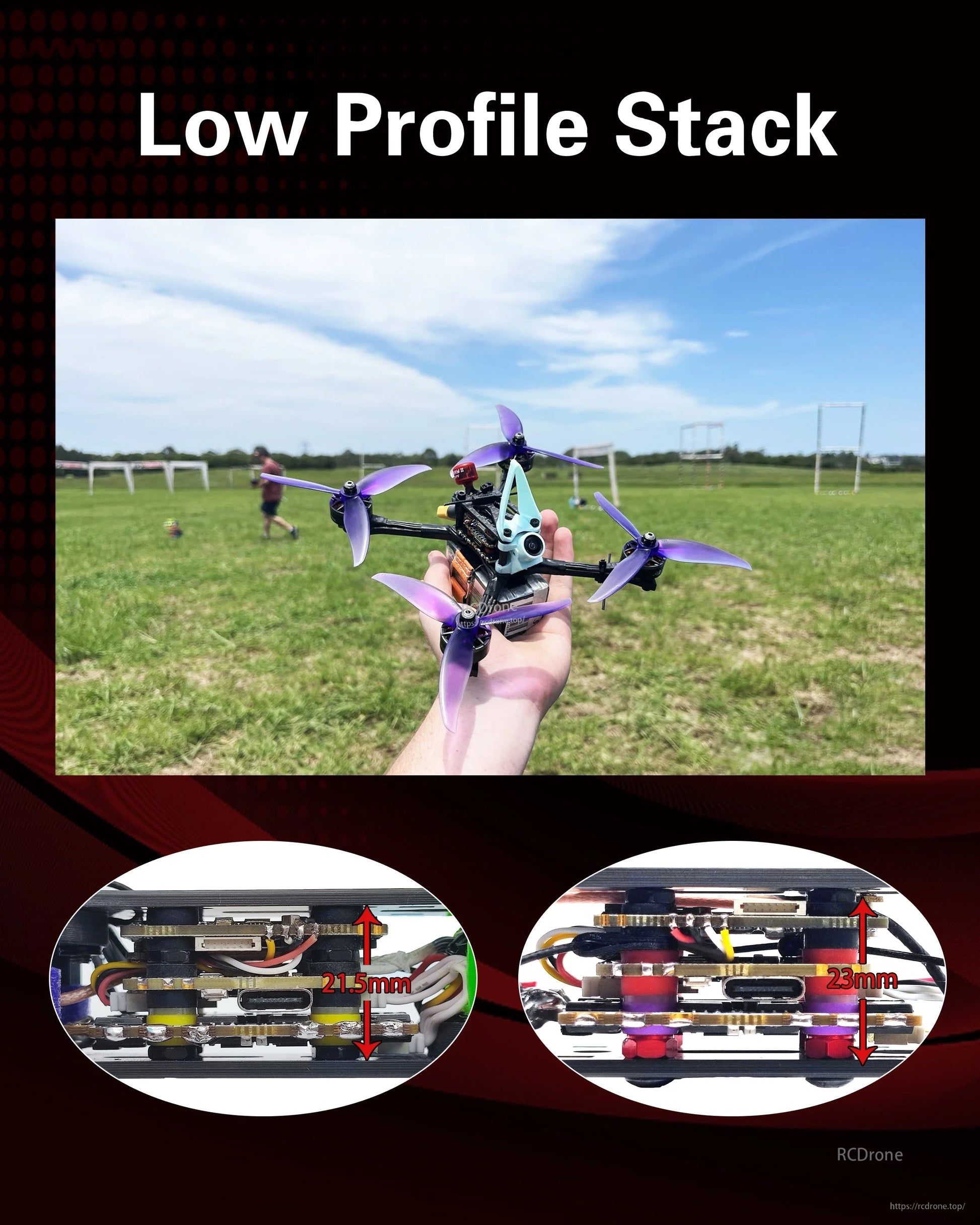

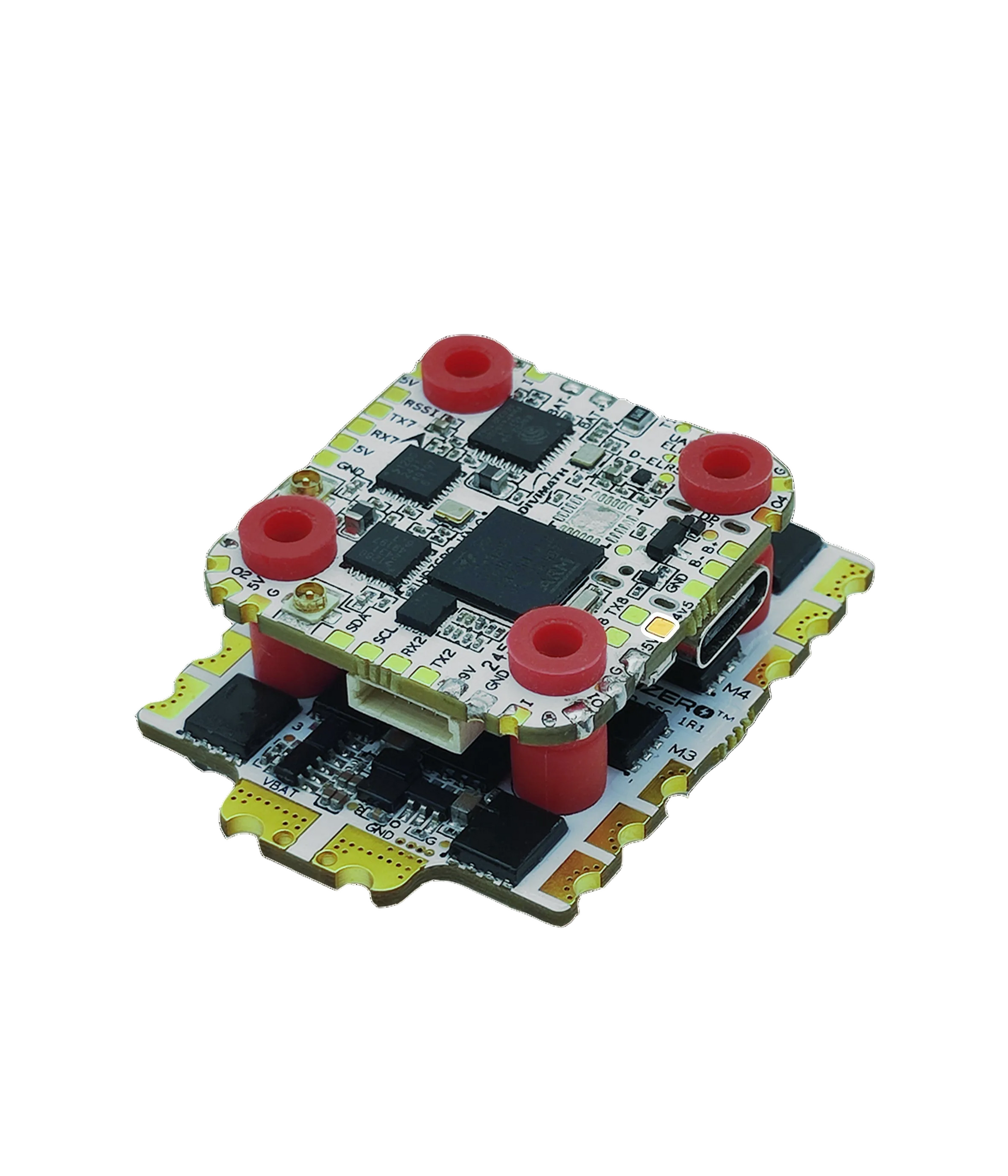

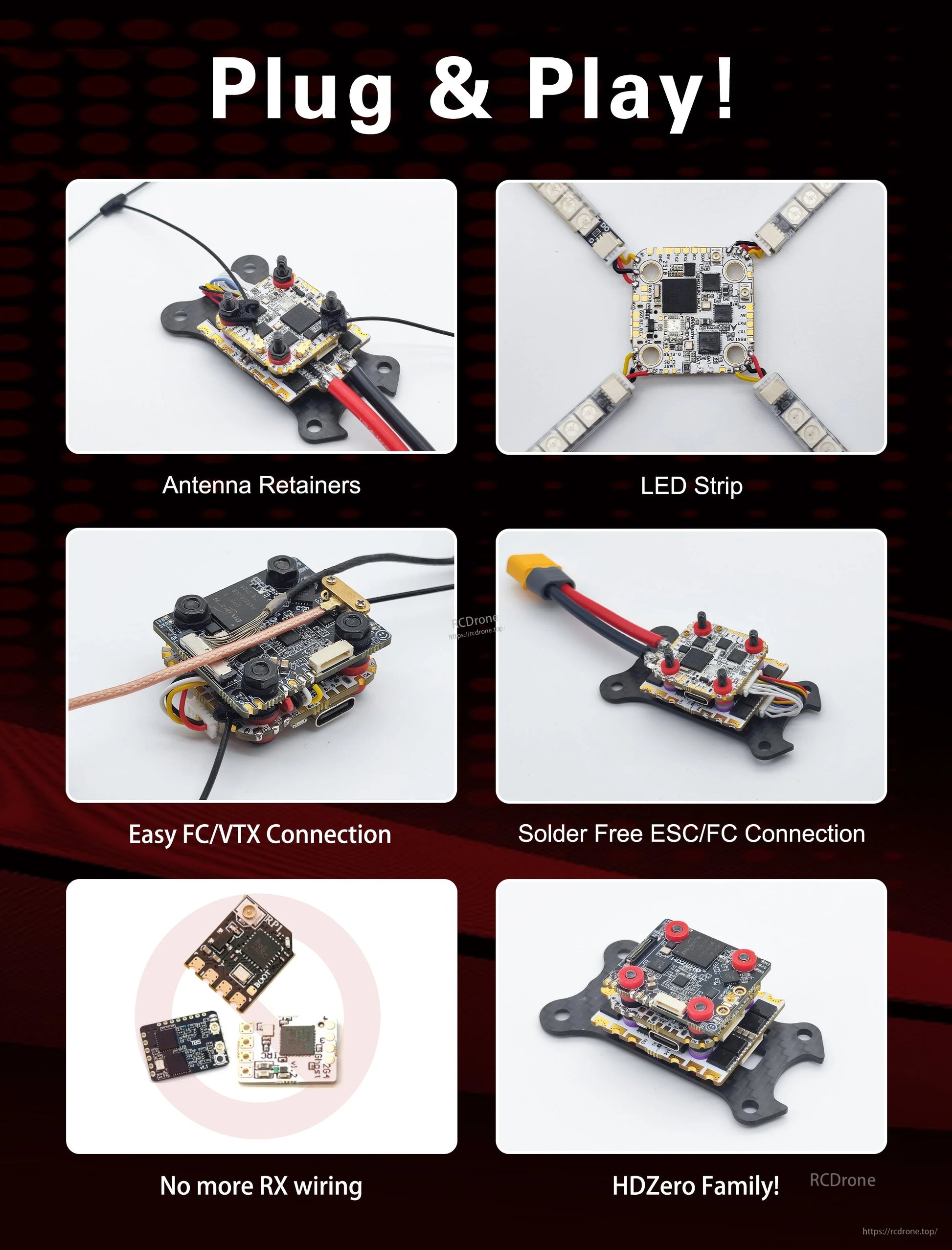

HDZero Halo Stack adalah pengawal penerbangan 20x20 + tumpukan ESC 4-dalam-1 yang dibina di sekitar Pengawal Penerbangan Halo H7 dan ESC Halo 4in1 70A untuk binaan FPV digital yang padat. Pengawal penerbangan mengintegrasikan penerima ELRS kepelbagaian sebenar Gemini 2.4GHz (duo SX1280) dan direka untuk penumpukan profil rendah dengan HDZero Race v3 VTX. Sambungan VTX, penerima, dan ESC menggunakan soket plug-in khusus untuk mengurangkan pendawaian dan memudahkan pemasangan serta penyelenggaraan.

Ciri Utama

  • Pengawal penerbangan berasaskan H7 dengan sasaran Betaflight: HDZERO_HALO
  • Penerima ELRS kepelbagaian sebenar Gemini terintegrasi (2.4GHz) dengan TXCO
  • Tidak ada cip OSD analog (susun atur berfokus digital)
  • BEC 9V/3A boleh ditukar untuk HDZero VTX, boleh dikawal melalui Betaflight
  • 5V/4A BEC ditambah 4.5V/0.5A output

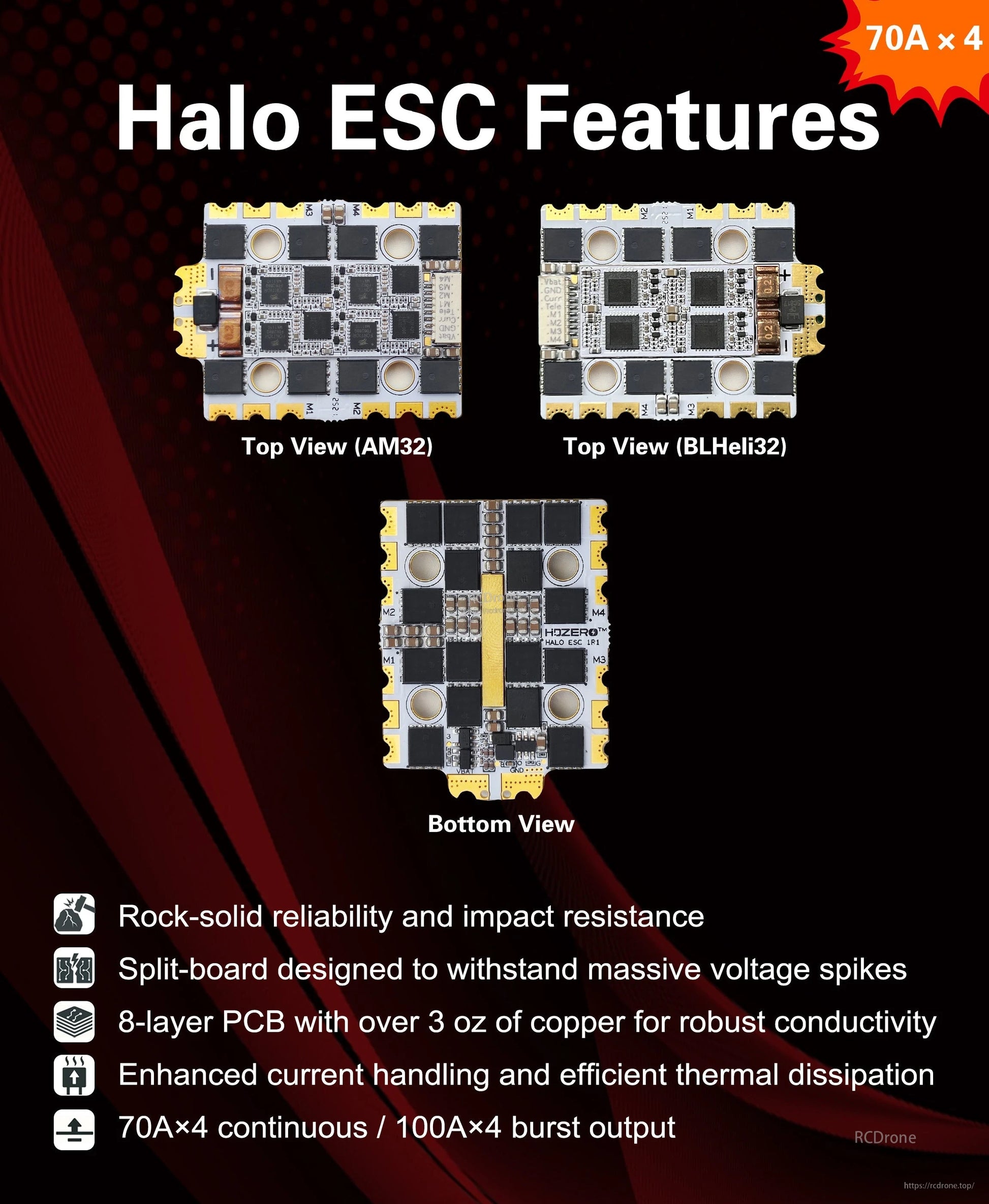

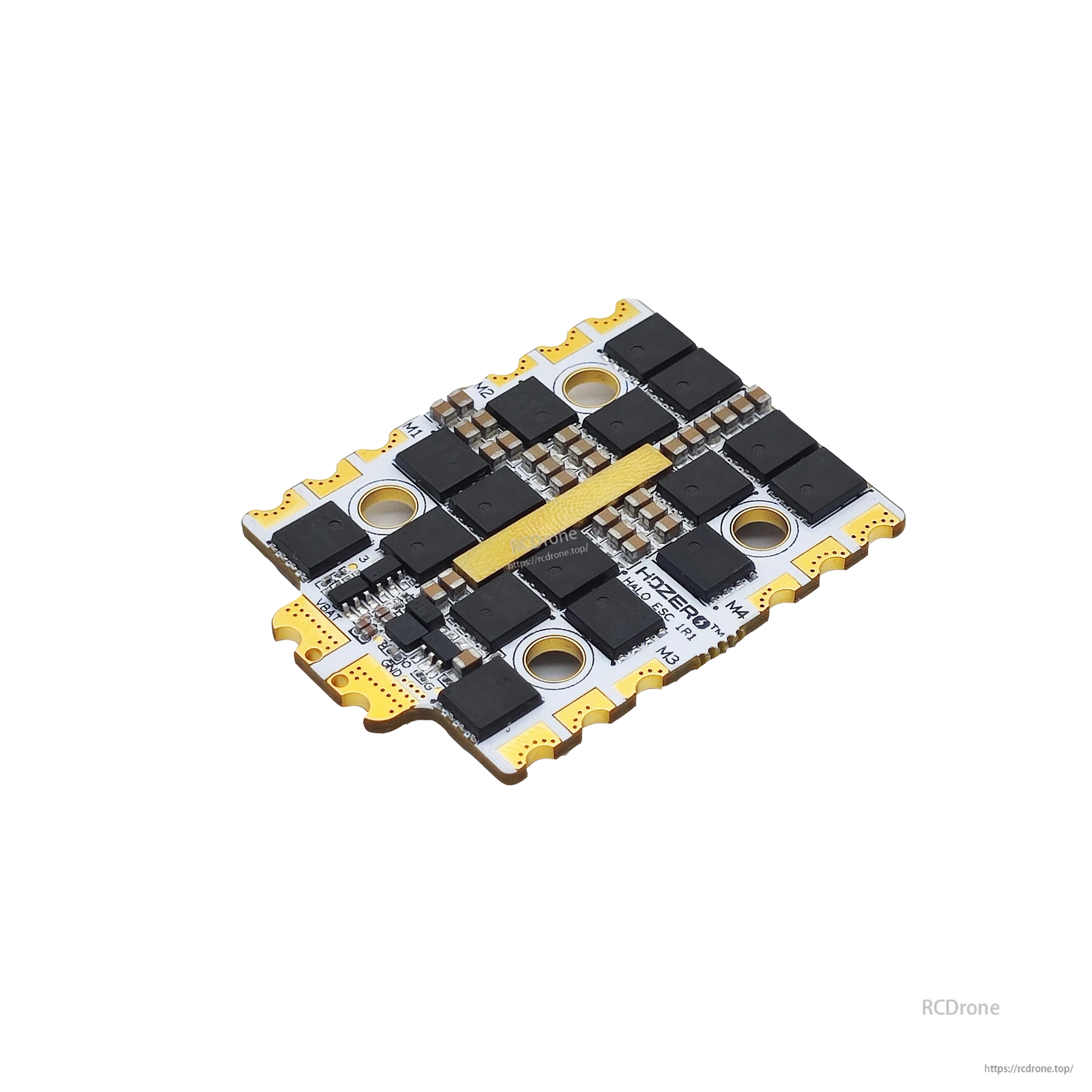

  • Arsitektur papan pemisah ESC dengan bar bas tembaga, PCB 8-lapisan, 3oz tembaga setiap lapisan, dan 24 MOSFETs
  • Peringkat ESC: 70A berterusan setiap motor / 100A lonjakan (3 saat)
  • Pilihan firmware ESC: BLHeli 32.10 atau AM32 2.18 (Sasaran: HDZ_ESC_1R0_F421 )
  • ESC menyokong 3S–8S input (DC 9V–40V ), telemetri disokong

Spesifikasi

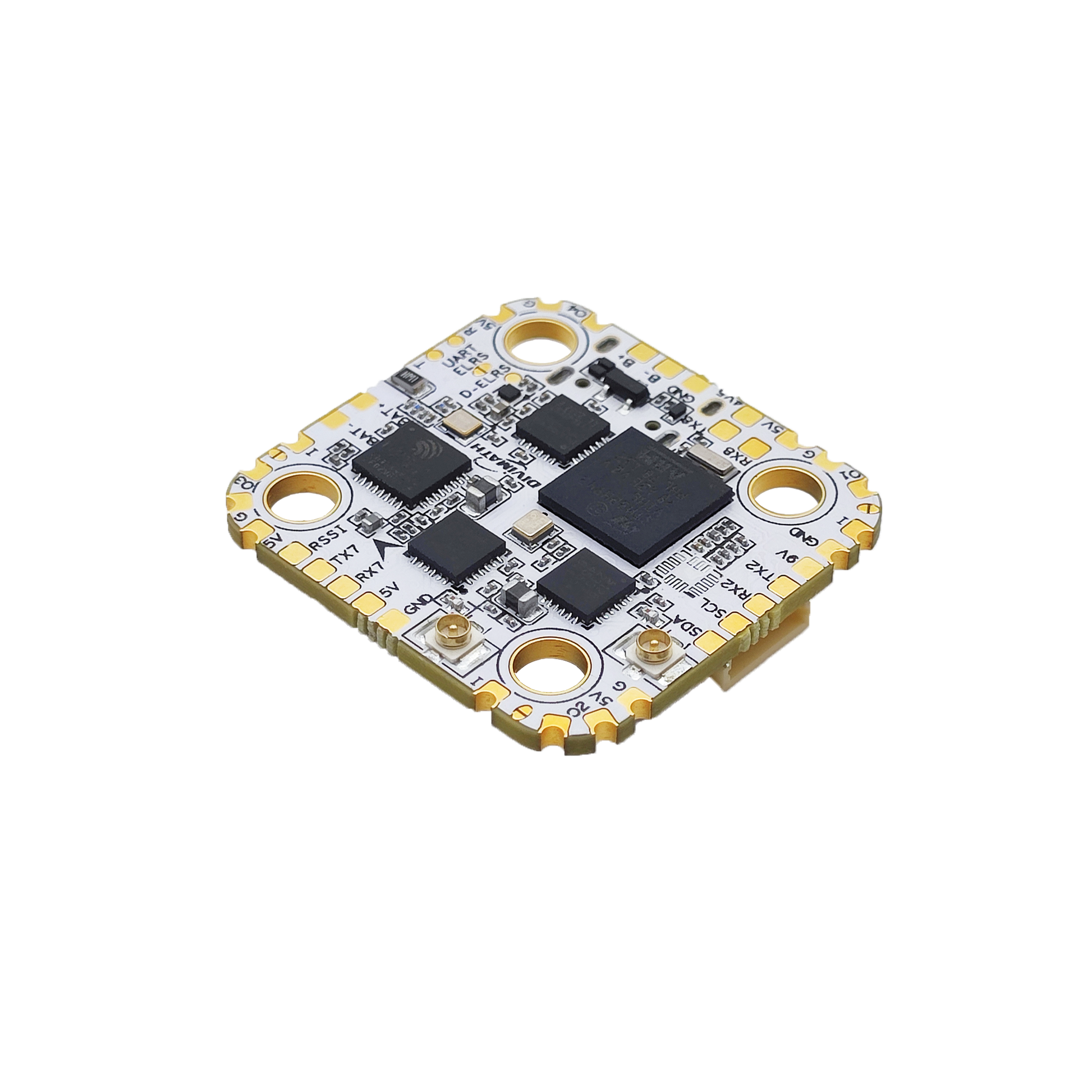

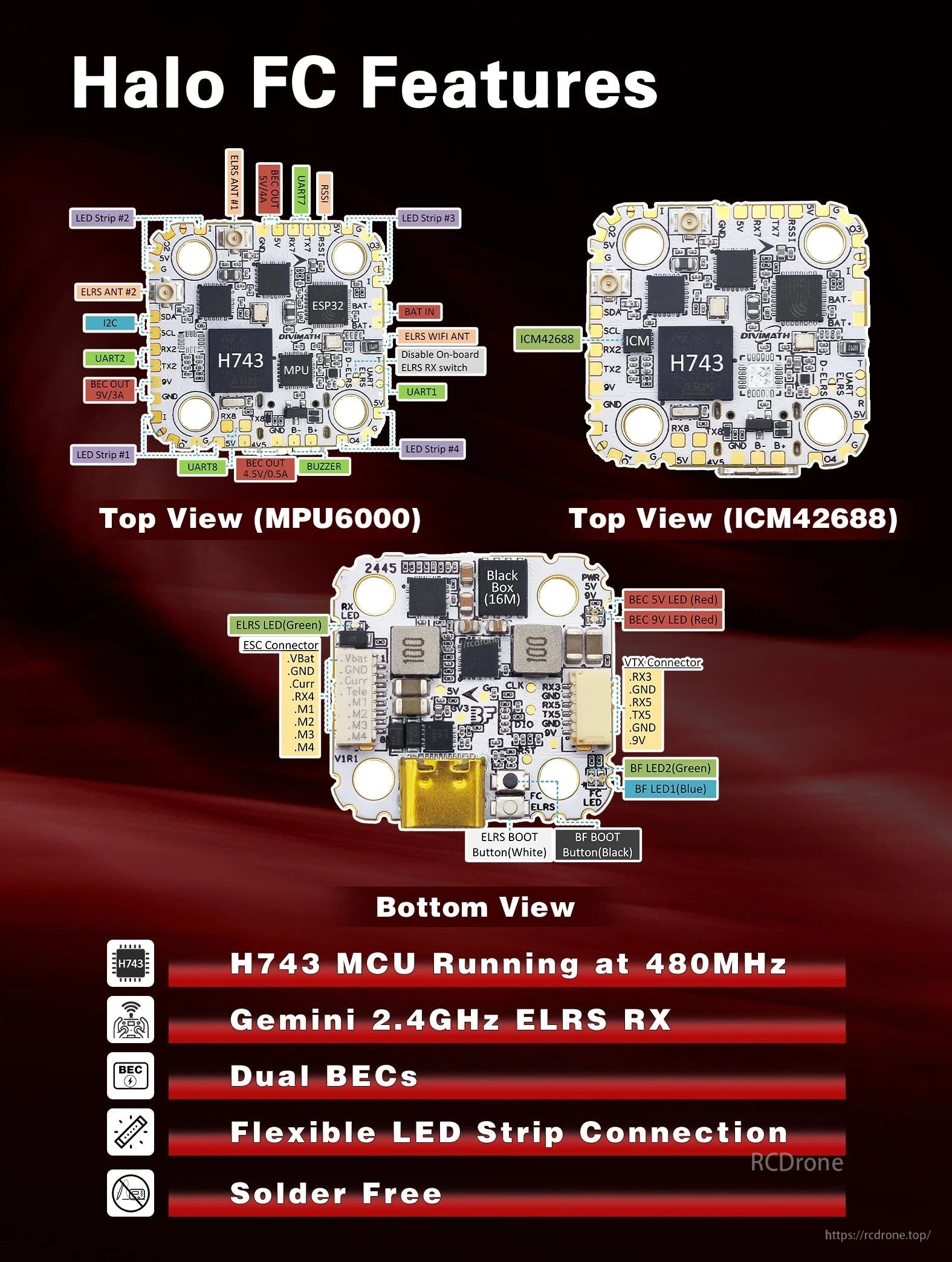

Pengawal Penerbangan Halo

MCU STM32H743 (480MHz)
Gyro MPU6000 atau ICM42688
Keluaran BEC DC 5V/4A; DC 9V/3A; DC 4.5V/0.5A
Kotak Hitam Memori Flash 16MB
Pads I2C Ya
Pads UART TX2/RX2, TX7/RX7, TX8/RX8
Telemetry ESC RX4
VTX MSP UART TX5/RX5
DJI HDL RX3
Pads Buzzer Ya
Jalur LED Paralel atau Serial
USB Type-C
OSD Analog Tidak
Pangkalan Perisian FC Betaflight: HDZERO_HALO

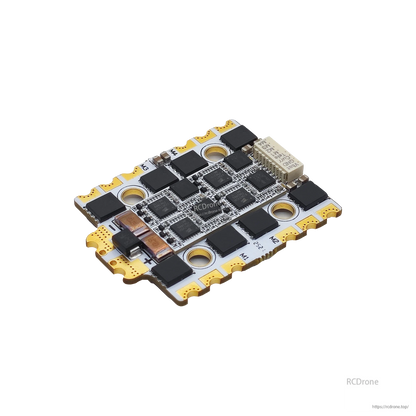

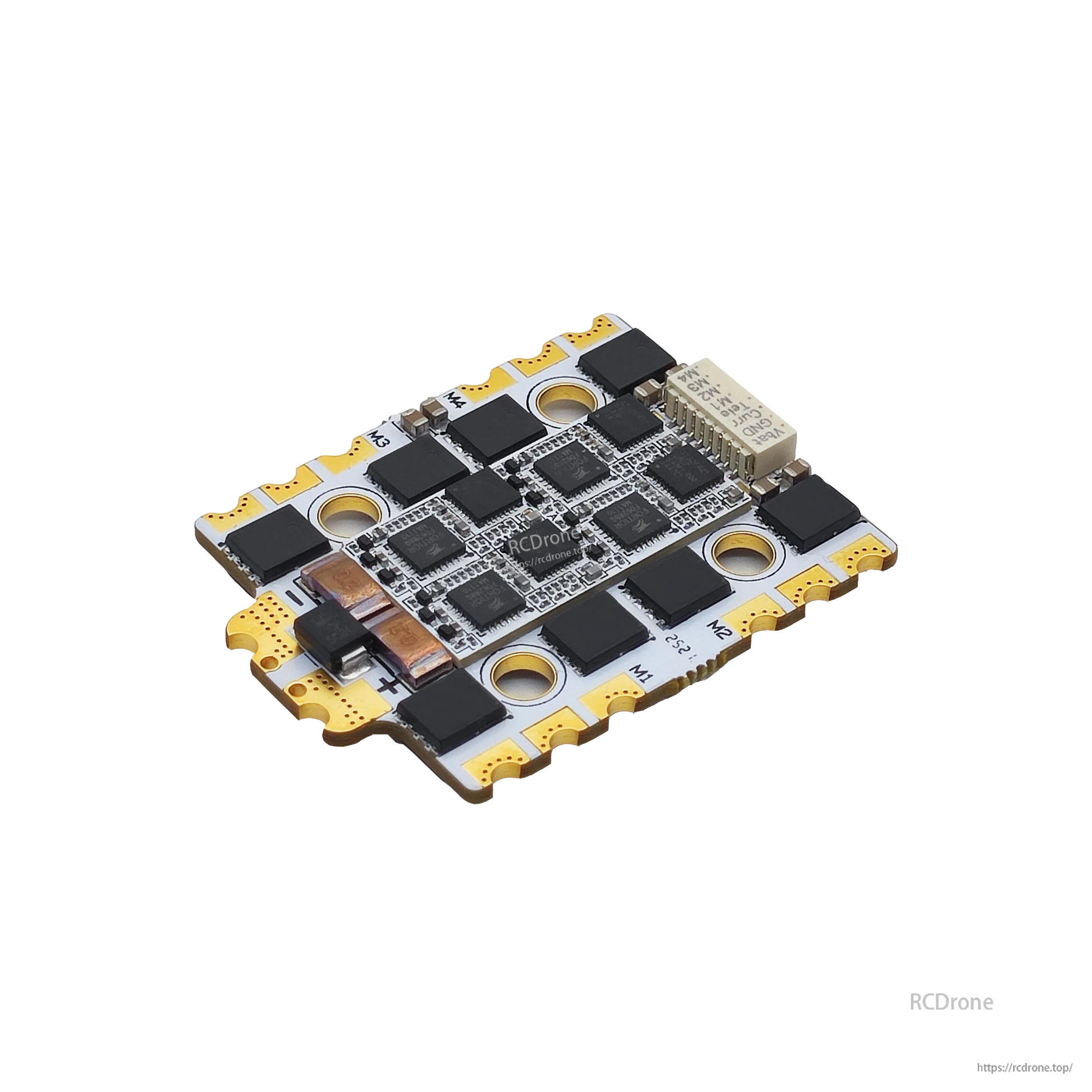

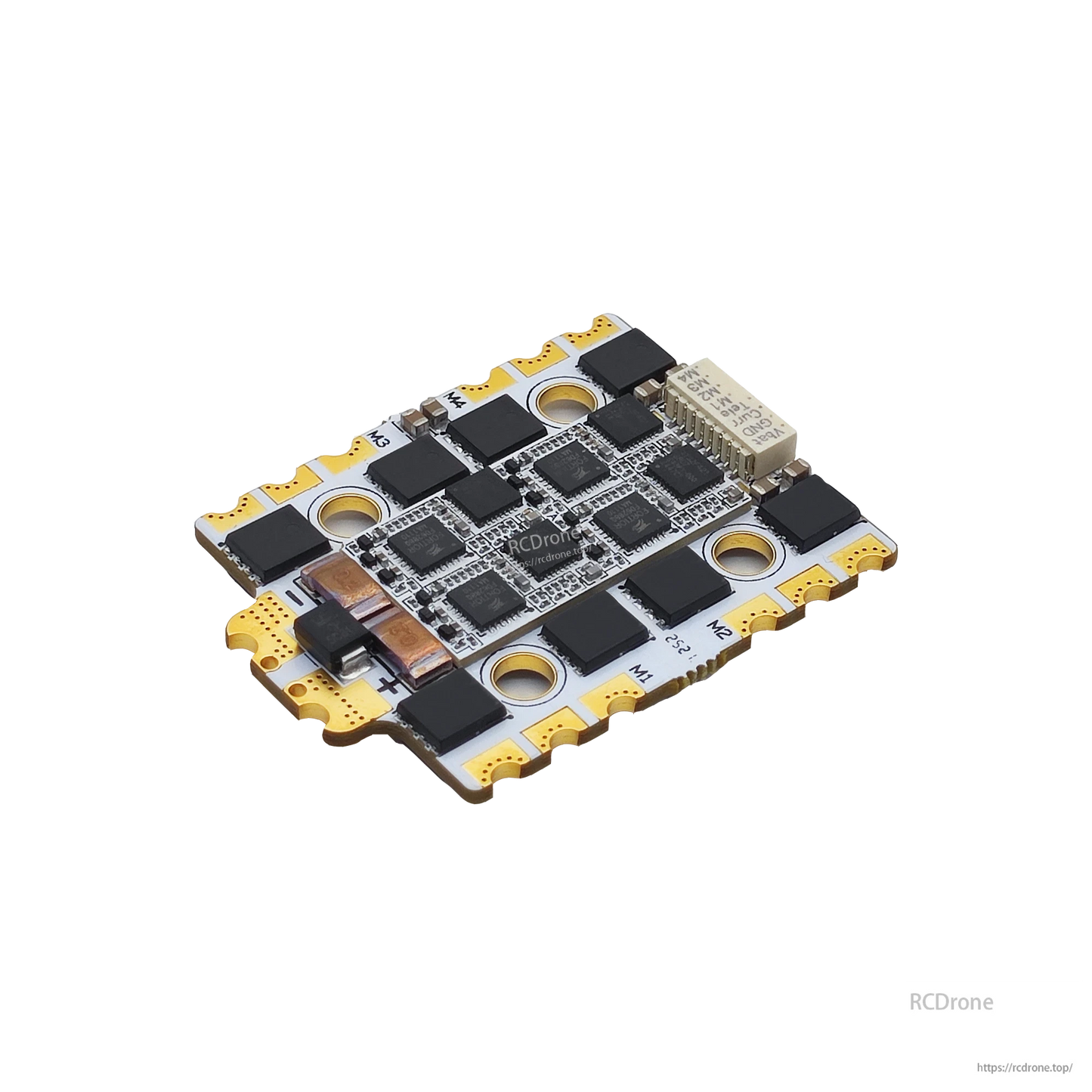

Halo 4in1 70A ESC

Model HDZero Halo 4in1 70A ESC
MCU AT32F421 (120MHz)
Pangkalan Perisian BLHeli 32.10 atau AM32 2.18 (Sasaran: HDZ_ESC_1R0_F421)
Voltan Input DC 9V–40V (3S–8S)
Telemetri Disokong
Isyarat input Dshot 150/300/600/1200/2400, MultiShot, OneShot
Voltan Output VBAT (untuk memberi kuasa kepada FC)
Arus Maks Lebih 70Ax4 (Berterusan) / 100Ax4 (Letupan)
Sensor Arus Skala = 170, offset = 0
Pads solder dua sisi Ya
Dimensi 33x43mm
Pemasangan 20x20mm, lubang Φ4mm dengan grommet Φ3mm
Berat 13.4

Penerima ELRS Terintegrasi

Set Cip ESP32 + 2x SX1280
FC UART TX1/RX1
RX Kepelbagaian Sebenar Ya
Frekueansi RF 2.4GHz
Daya RF TX Maksimum 10mW
Antara Muka Antena 2x U.FL
Pangkalan Perisian ELRS HDZero Halo FC 2.4G Gemini RX

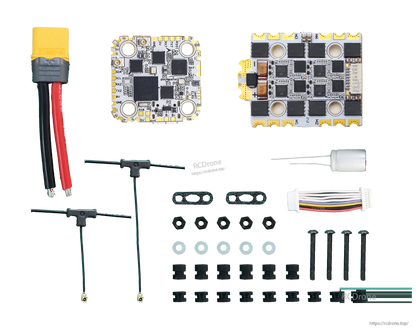

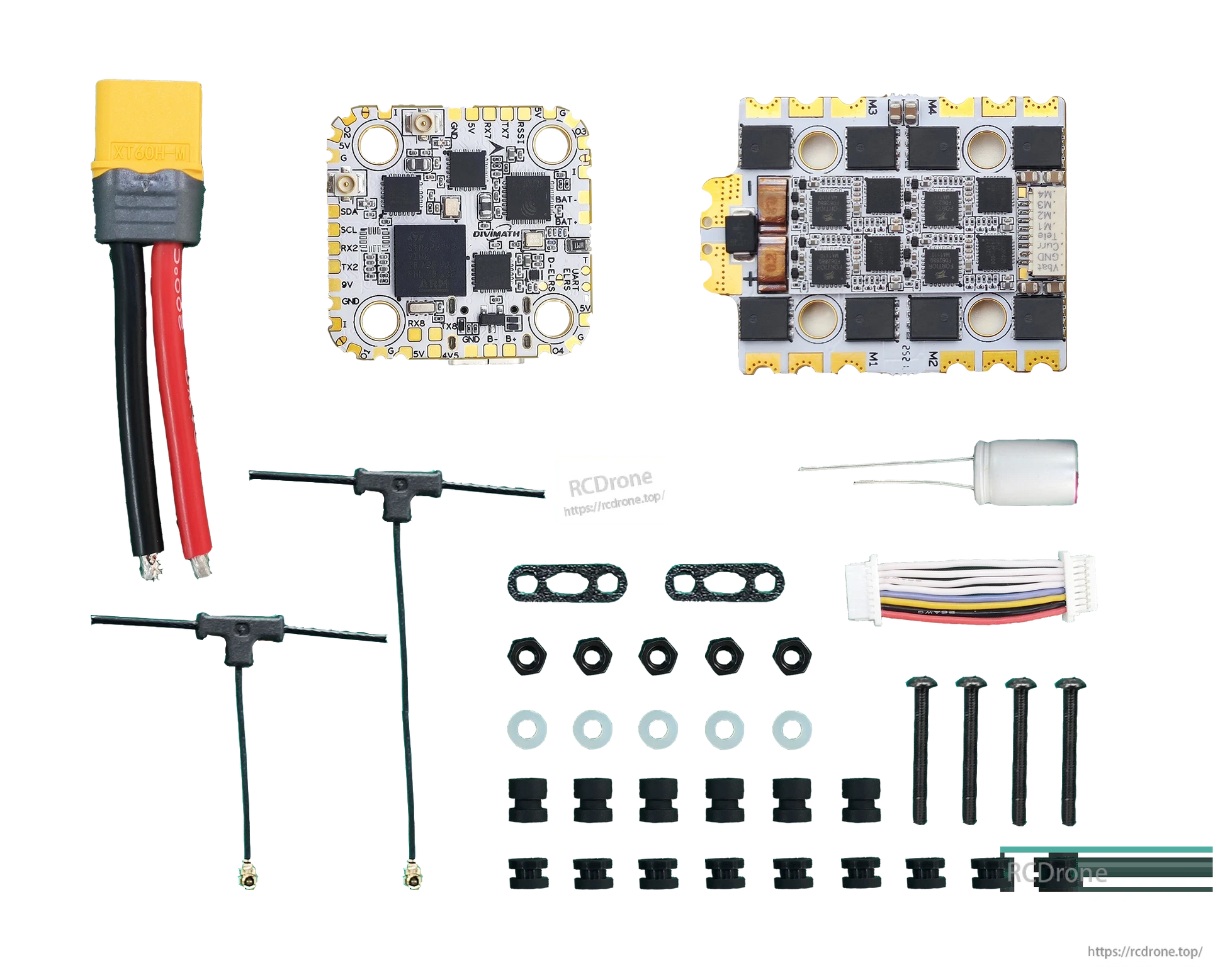

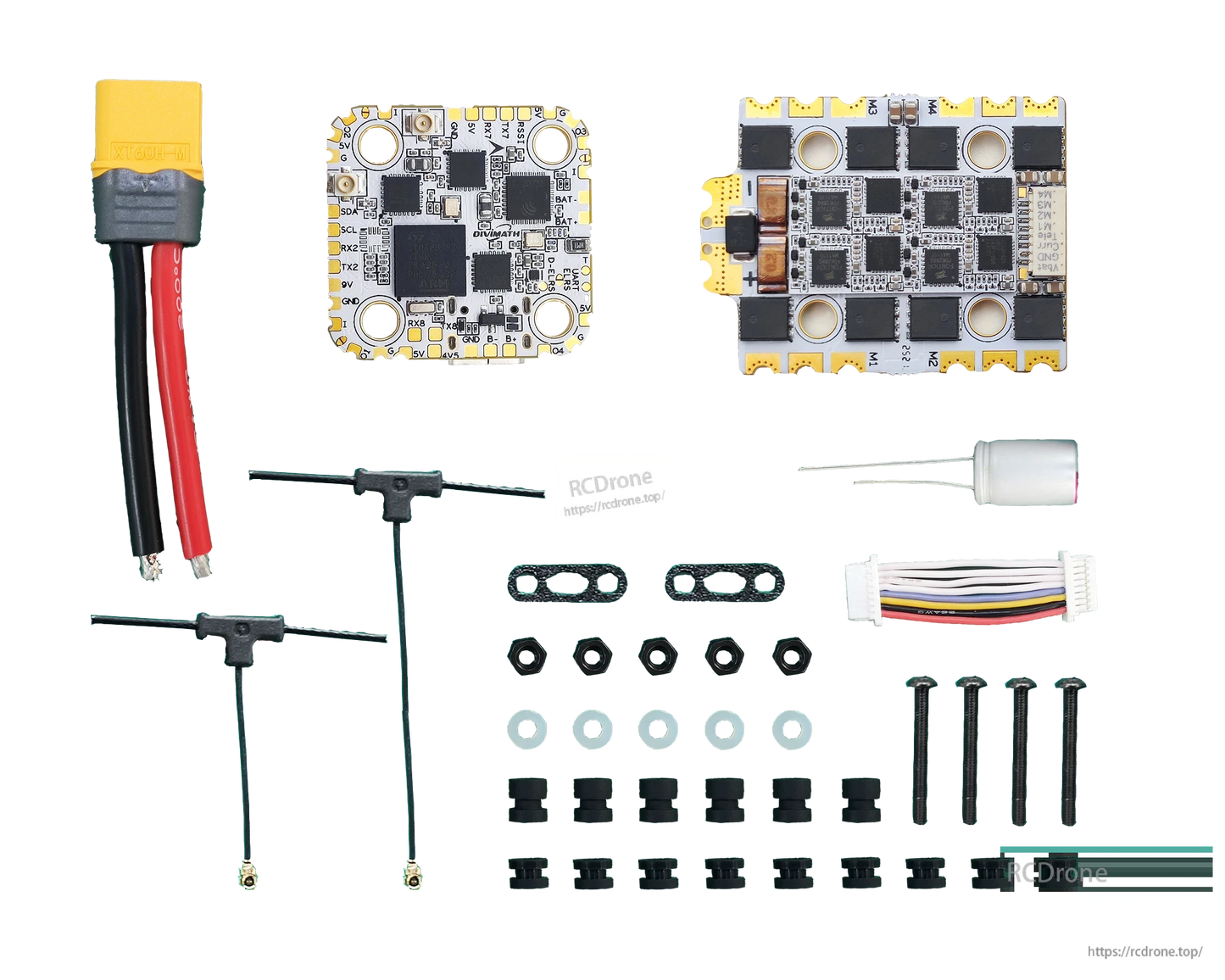

Apa yang Termasuk

  • 1x HDZero Halo FC
  • 1x HDZero Halo ESC
  • 1x kabel ESC (8-pin SH1.0, 30mm)
  • 1x kabel XT60 (70mm, 12AWG)
  • 1x kapasitor 35V/1000uF
  • 9x grommet getah (tinggi 4.5mm)
  • 6x grommet getah (tinggi 6.6mm)
  • 5x washer nilon (M3, tebal 1.0mm)
  • 5x kacang keluli 304 (M3, 2.3mm tebal)
  • 4x skru keluli karbon 12.9 (M3, panjang 25mm)
  • 1x antena pendek T-sharp ELRS (40mm)
  • 1x antena panjang T-sharp ELRS (90mm)
  • 2x penahan antena ELRS

Permohonan

  • Pembinaan FPV digital HDZero menggunakan susun atur tumpukan 20x20 yang padat
  • Quad perlumbaan dan freestyle yang memerlukan keupayaan ESC 4-dalam-1 arus tinggi dan pendawaian yang dipermudahkan

Untuk soalan pendawaian, bantuan penyediaan, atau panduan keserasian untuk pembinaan tertentu, hubungi support@rcdrone.top or lawati https://rcdrone.top/.
