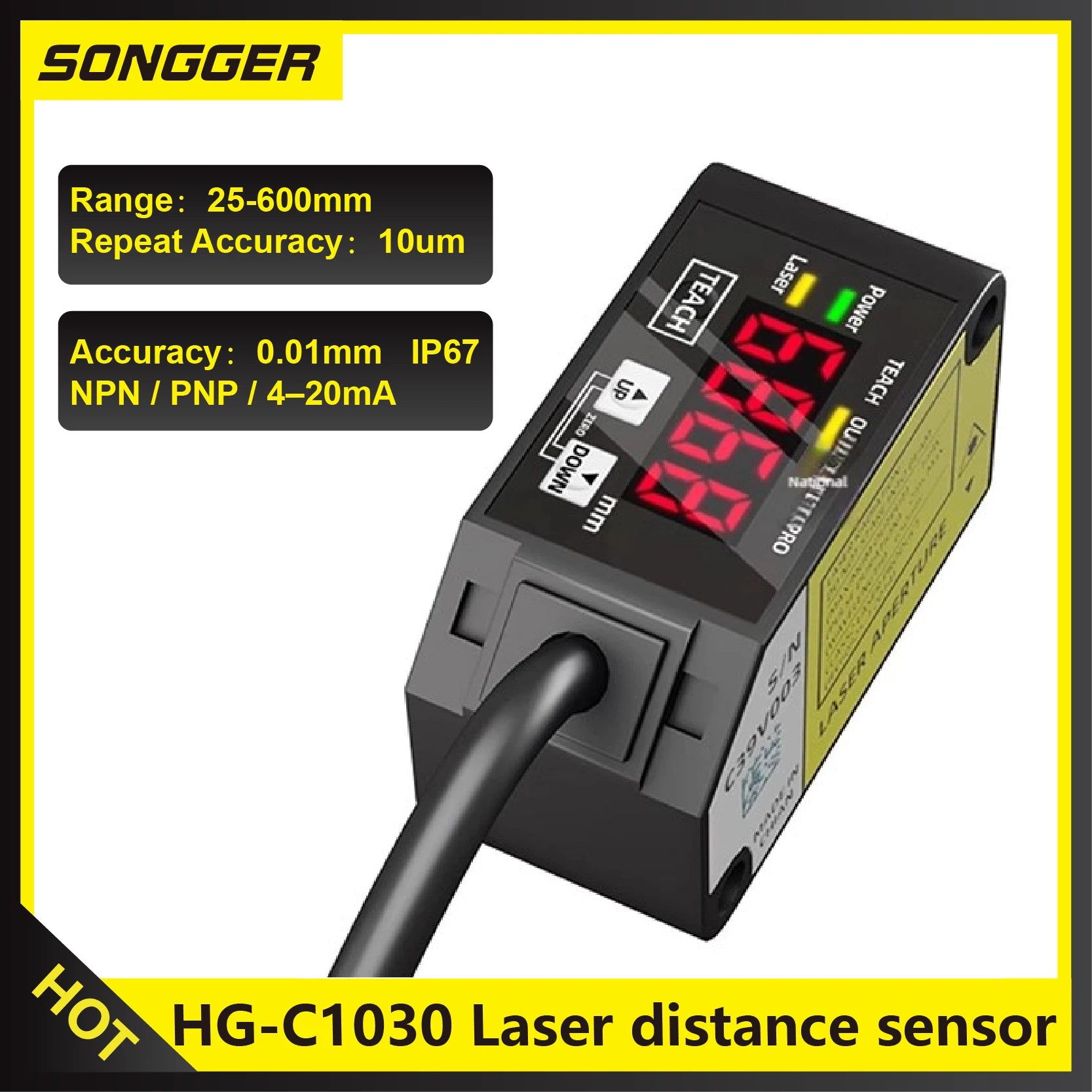

Sensor Jarak Laser HG-C1030 untuk Anjakan/Ketebalan, Analog 0-5V/4-20mA, PNP/NPN, IP67, Pantas 1.5-10 ms

Overview

Sensor jarak laser HG-C1030 adalah sensor jarak laser automasi industri untuk pengukuran anjakan dan ketebalan. Ia menyediakan kedua-dua output suis (PNP/NPN) dan output analog (0-5 V, 4-20 mA), perlindungan IP67, dan masa tindak balas yang cepat dan boleh ditukar untuk aplikasi berketepatan tinggi. Keluarga HG-C merangkumi pelbagai julat untuk memenuhi jarak dan rentang pengukuran yang berbeza.

Ciri Utama

Ketepatan tinggi merentasi lima julat

Pengukuran tepat dari +/-5 mm hingga +/-200 mm bergantung pada model.

Perlindungan IP67 yang kukuh

Kalau habuk dan kalis air dengan ketahanan terhadap getaran dan kejutan untuk operasi yang boleh dipercayai.

Output dua yang fleksibel

Menyokong output suis NPN/PNP serta voltan analog (0-5 V) dan arus analog (4-20 mA) untuk integrasi yang mudah.

Masa tindak balas yang cepat

Tindak balas boleh ditukar 1.5 ms / 5 ms / 10 ms untuk proses dinamik.

Tempat laser ultra-halus

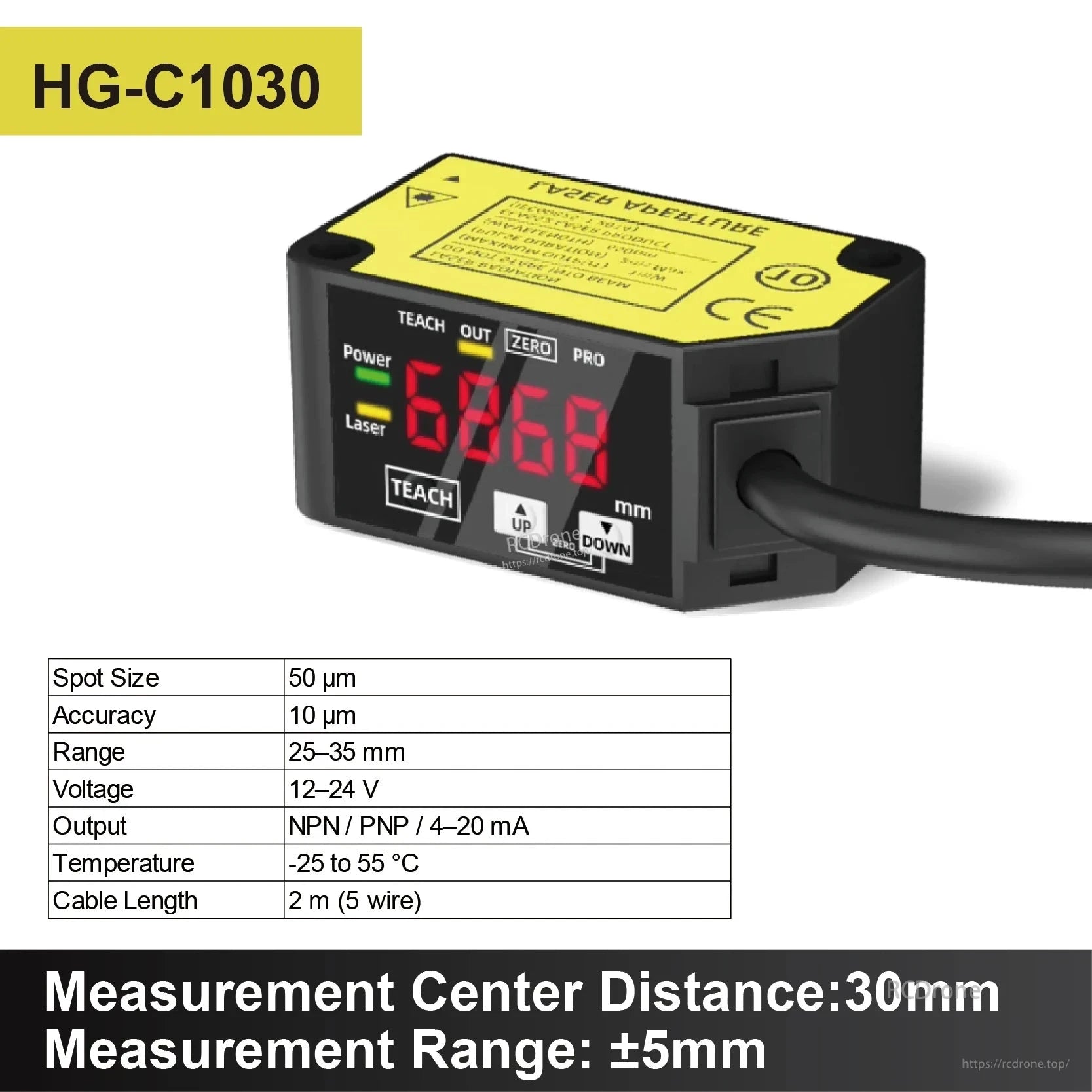

Diameter tempat laser sekecil kira-kira 50 um membolehkan penargetan tepat komponen kecil.

Pengimbangan suhu

Menjaga prestasi stabil di bawah suhu ambien yang berubah-ubah.

Spesifikasi

Julat model

Aplikasi

• Pengukuran defleksi bahan berbentuk cincin
• Pengesanan kedalaman pemasangan komponen solenoid
• Pengawalan ketinggian untuk kepala pengagihan
• Pengukuran ketebalan plat
• Pengukuran ketebalan komponen
• Pelarasan ketinggian robot pautan selari

Soalan Lazim

Q1: Apakah jarak maksimum kabel yang disokong?

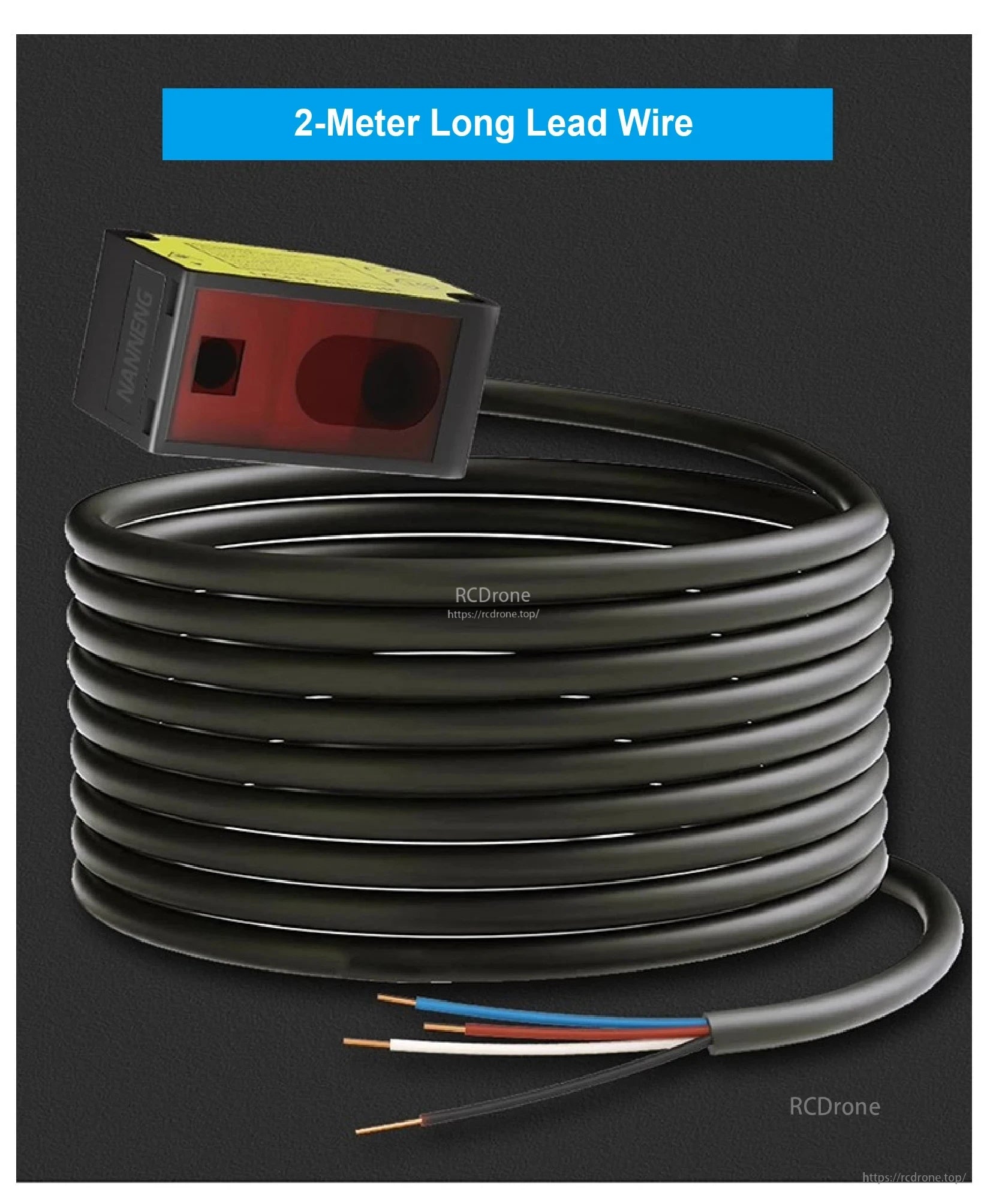

A1: Kabel boleh dilanjutkan sehingga 10 meter apabila menggunakan kabel dengan penampang 0.3 mm^2 atau lebih besar.

Q2: Adakah sensor ini sesuai untuk aplikasi luar?

A2: Sensor ini mempunyai perlindungan IP67 dan boleh bertahan dalam persekitaran industri yang keras; elakkan cahaya matahari langsung untuk prestasi yang optimum.

Q3: Bolehkah output sensor ditukar antara mod cahaya-hidup dan gelap-hidup?

A3: Ya. Mod output boleh ditukar antara cahaya-hidup dan gelap-hidup mengikut keperluan aplikasi.

Butiran

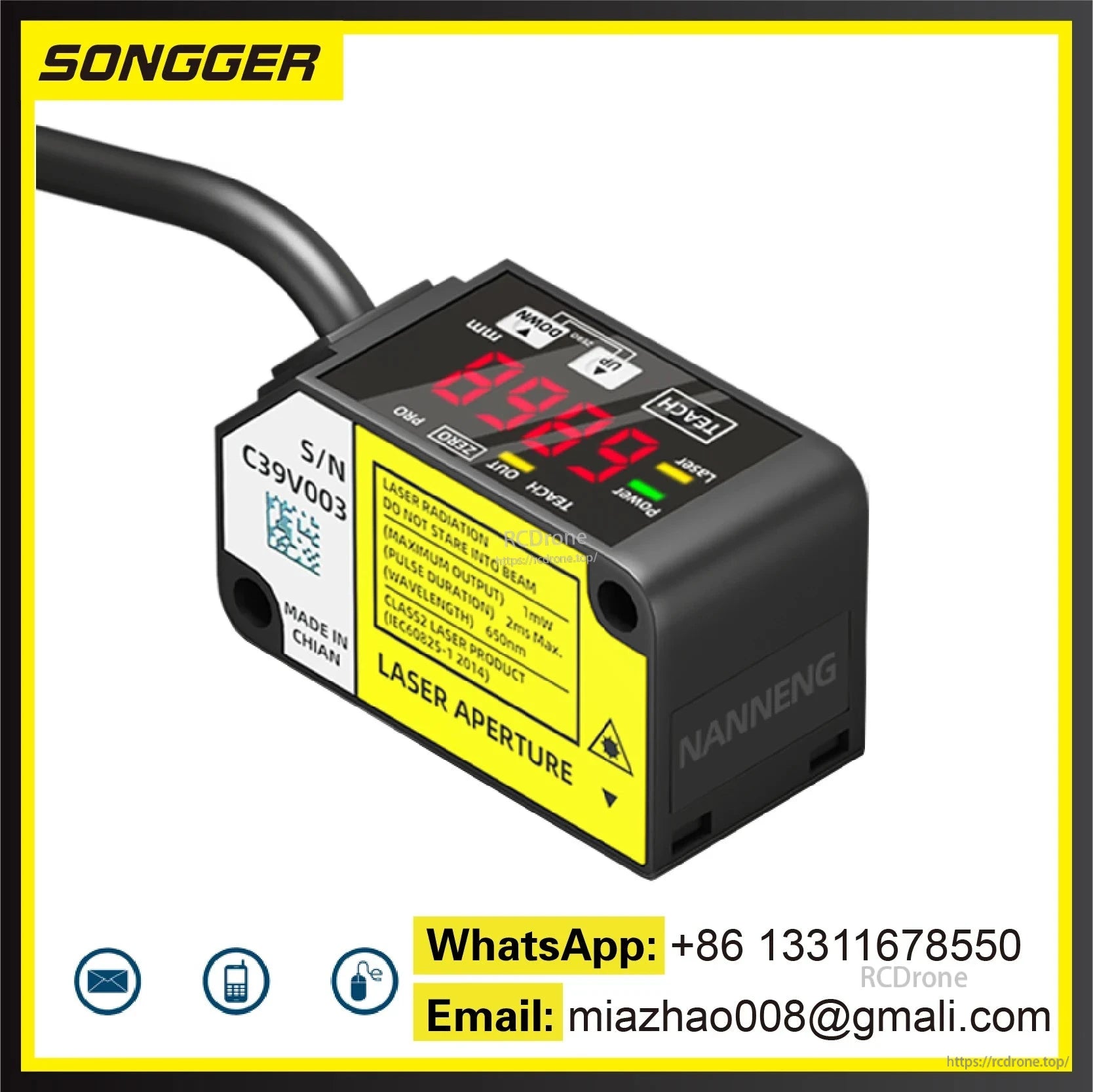

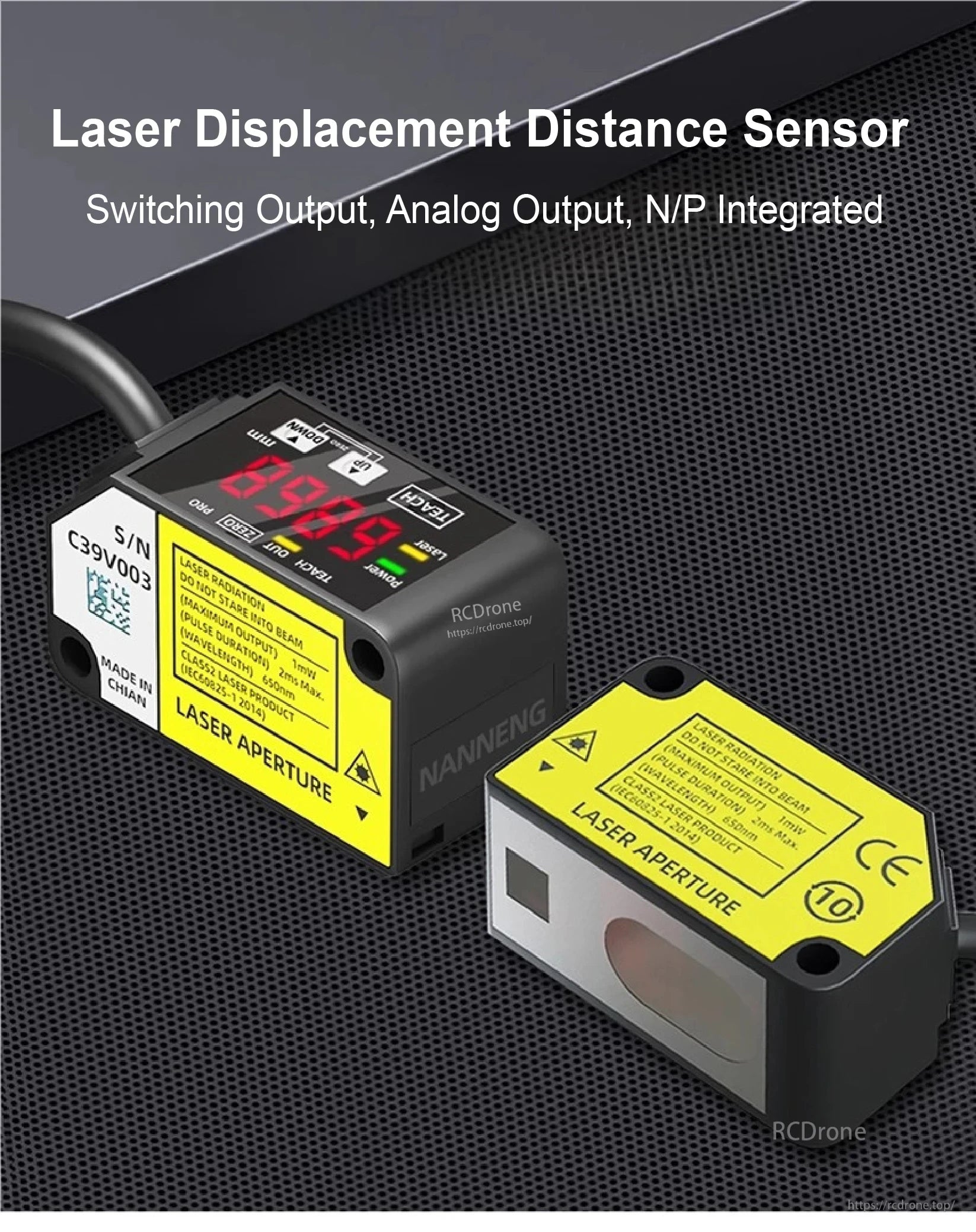

Sensor pengimbangan laser dengan output suis dan analog, N/P terintegrasi. Termasuk bukaan laser, penandaan CE, Kelas 2, 650nm, 1mW maks, dibuat di China.

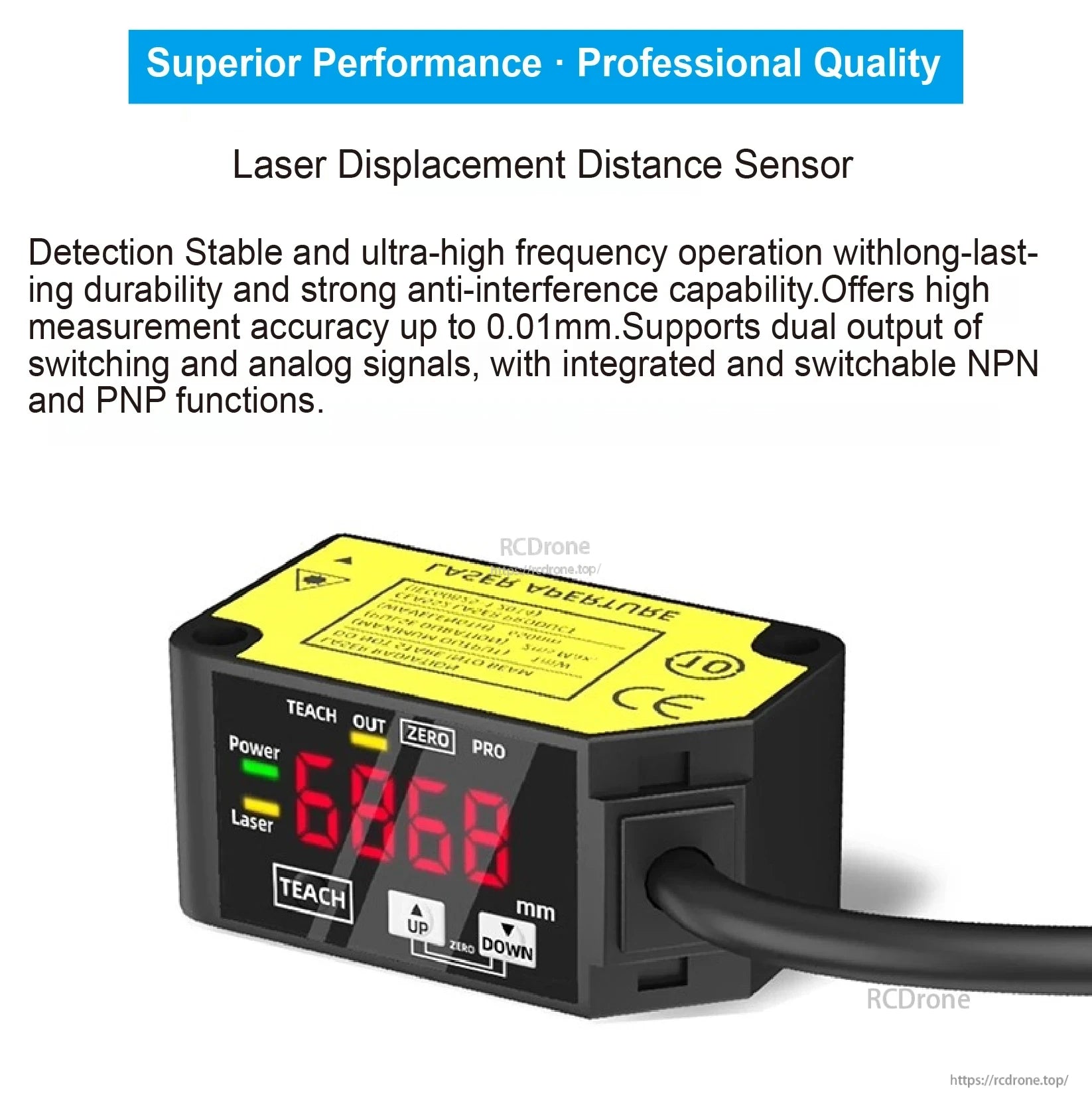

Sensor Jarak Pengimbangan Laser dengan kualiti profesional dan prestasi yang unggul. Menjamin pengesanan yang stabil, operasi frekuensi ultra-tinggi, ketahanan yang panjang, dan anti-gangguan yang kuat. Menyampaikan ketepatan pengukuran yang tinggi sehingga 0.01mm. Menyokong output ganda: isyarat suis dan analog, dengan fungsi NPN dan PNP yang boleh ditukar. Dilengkapi dengan butang TEACH, OUT, ZERO, dan PRO, paparan digital menunjukkan 62.68 mm, dan penunjuk Kuasa dan Laser. Disahkan CE untuk prestasi yang boleh dipercayai, tahap industri dalam persekitaran yang mencabar.

Sensor Laser HG-C1030 untuk Mesin, Logistik, Kimia, Pembuatan, Keselamatan, Aplikasi Parkir

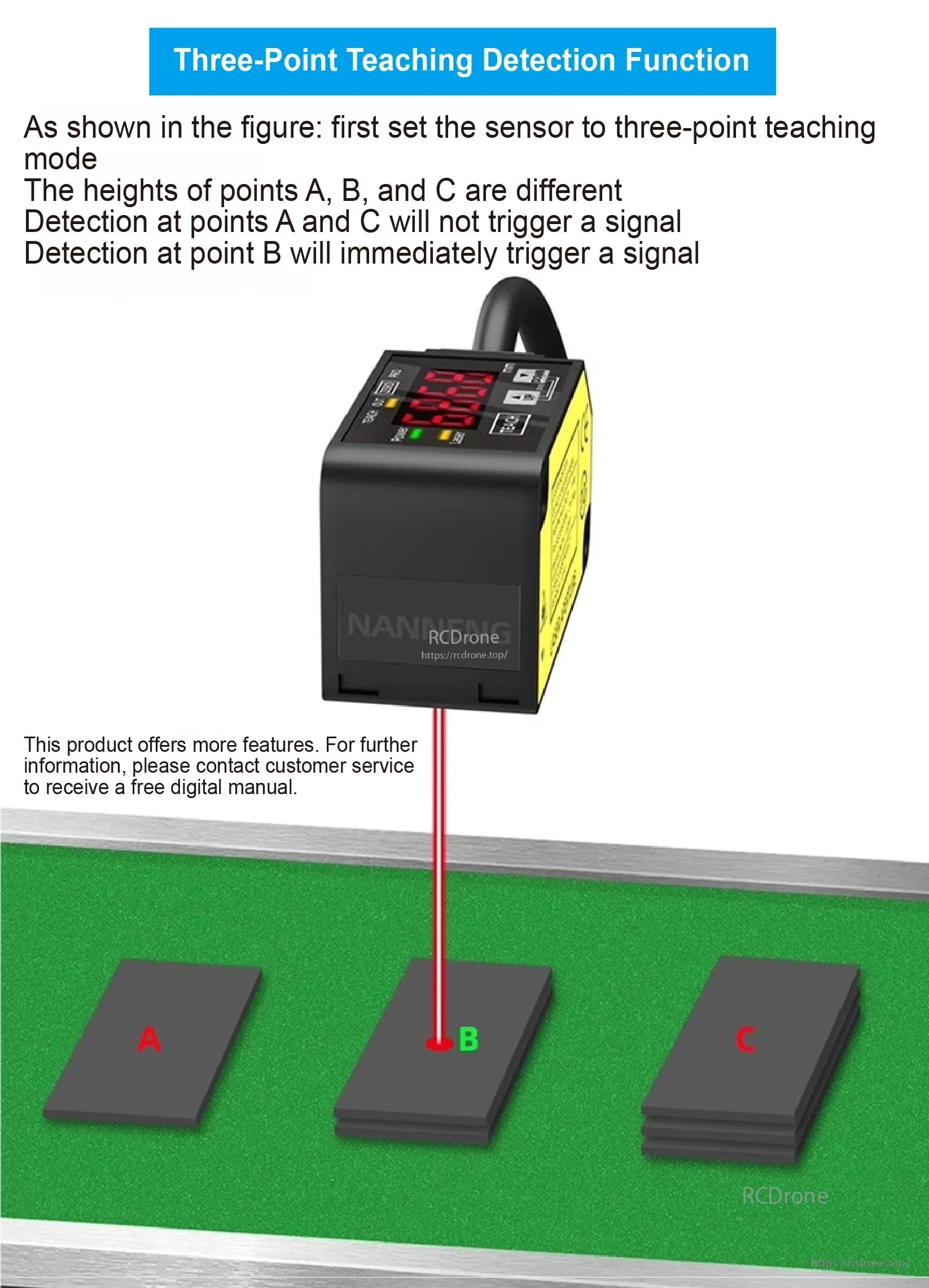

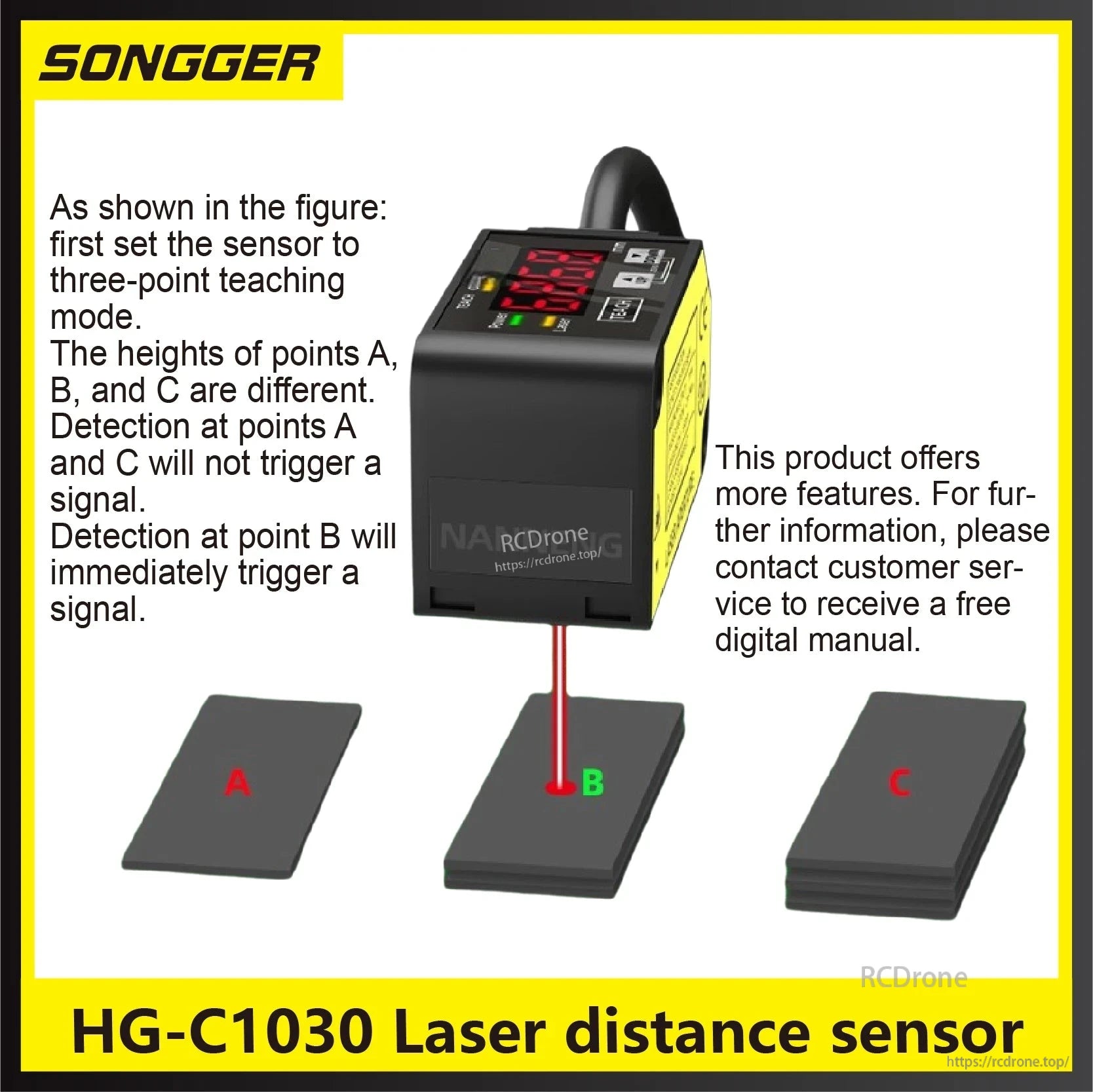

Sensor mengesan perbezaan ketinggian: titik A dan C tiada isyarat, titik B mengaktifkan. Termasuk manual digital percuma atas permintaan. Produk NANNENG dengan fungsi pengajaran pengesanan tiga titik. Hubungi perkhidmatan untuk maklumat lanjut. (41 words)

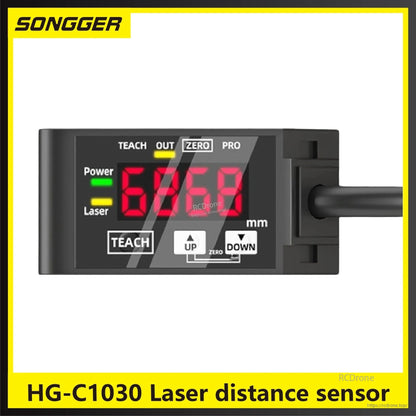

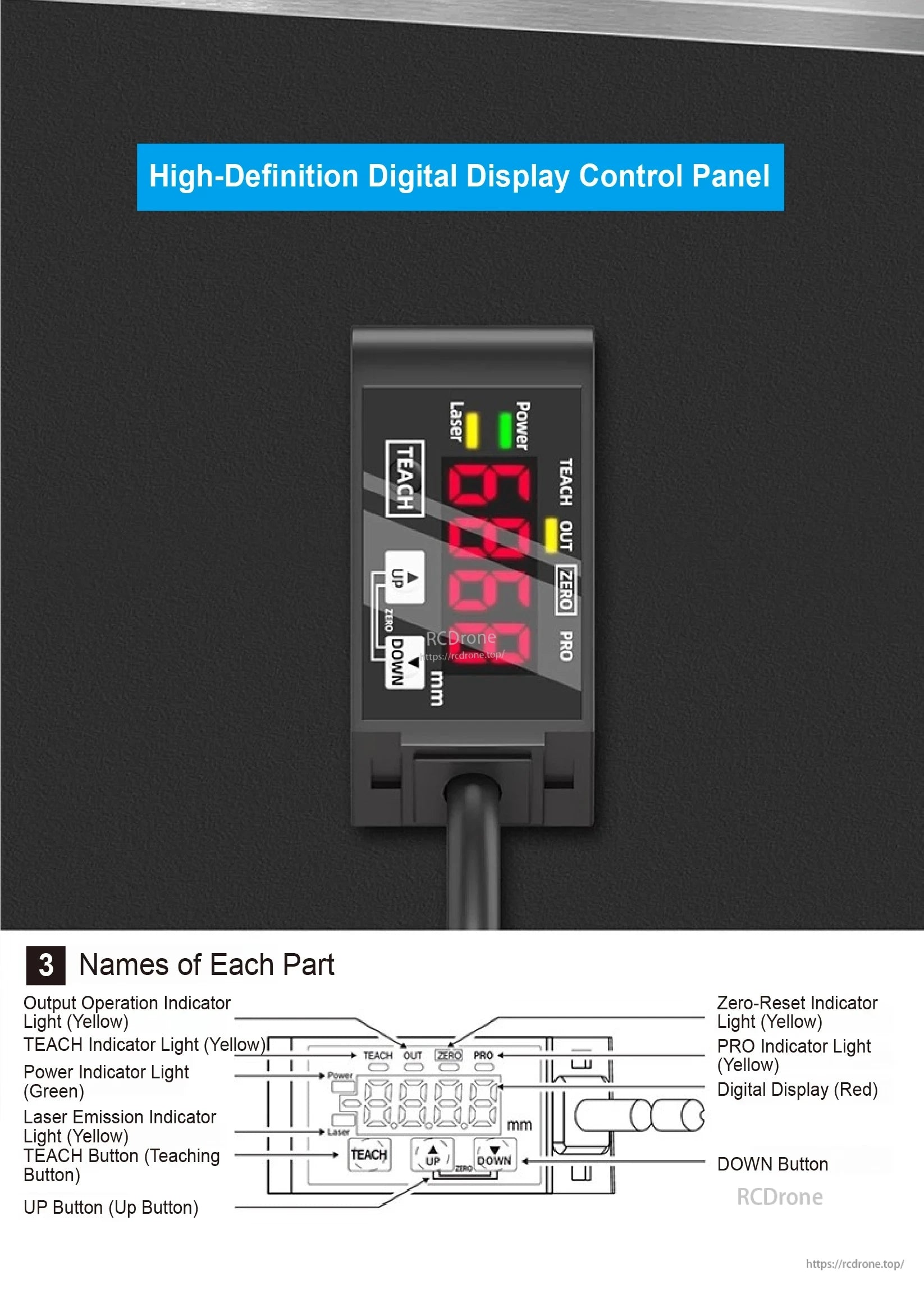

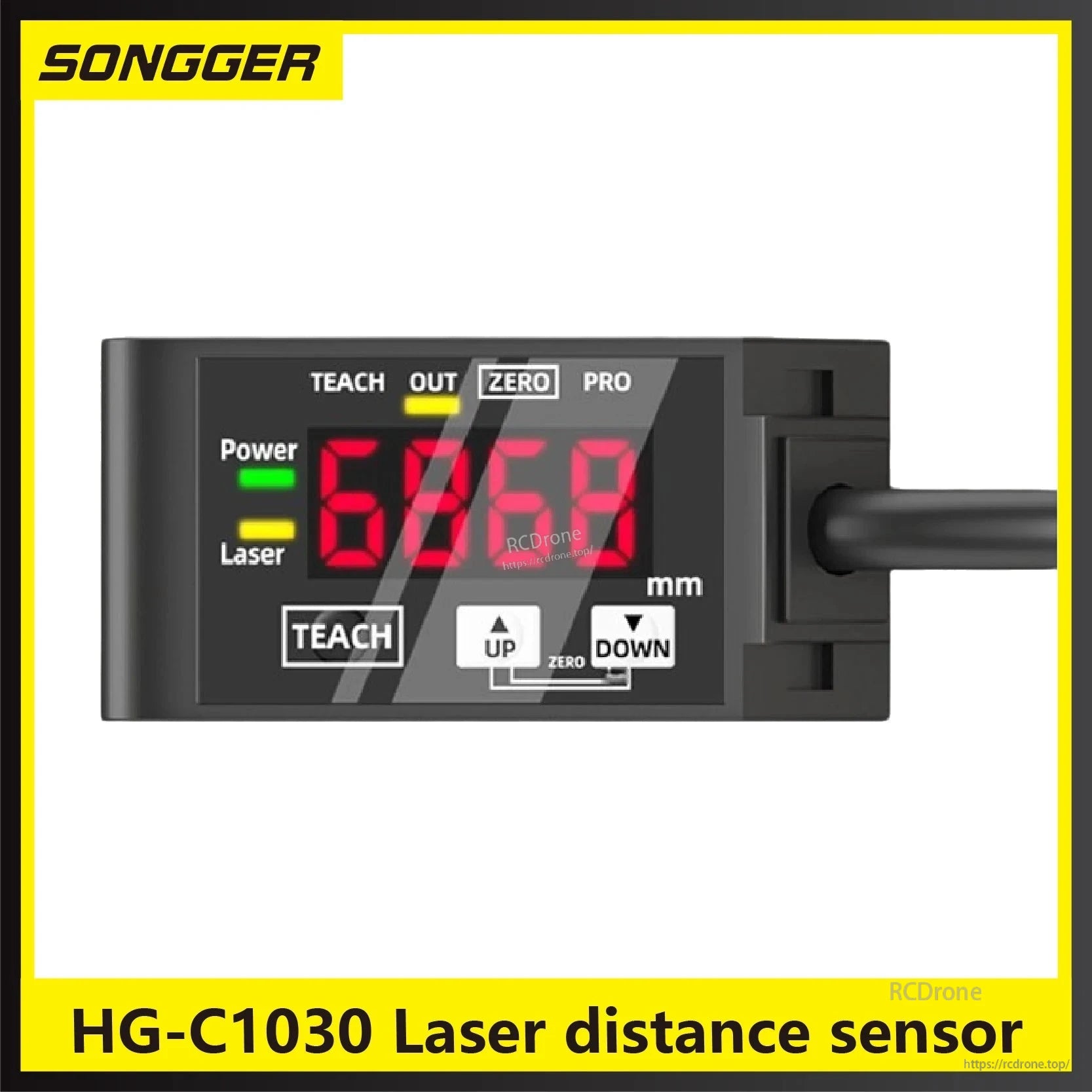

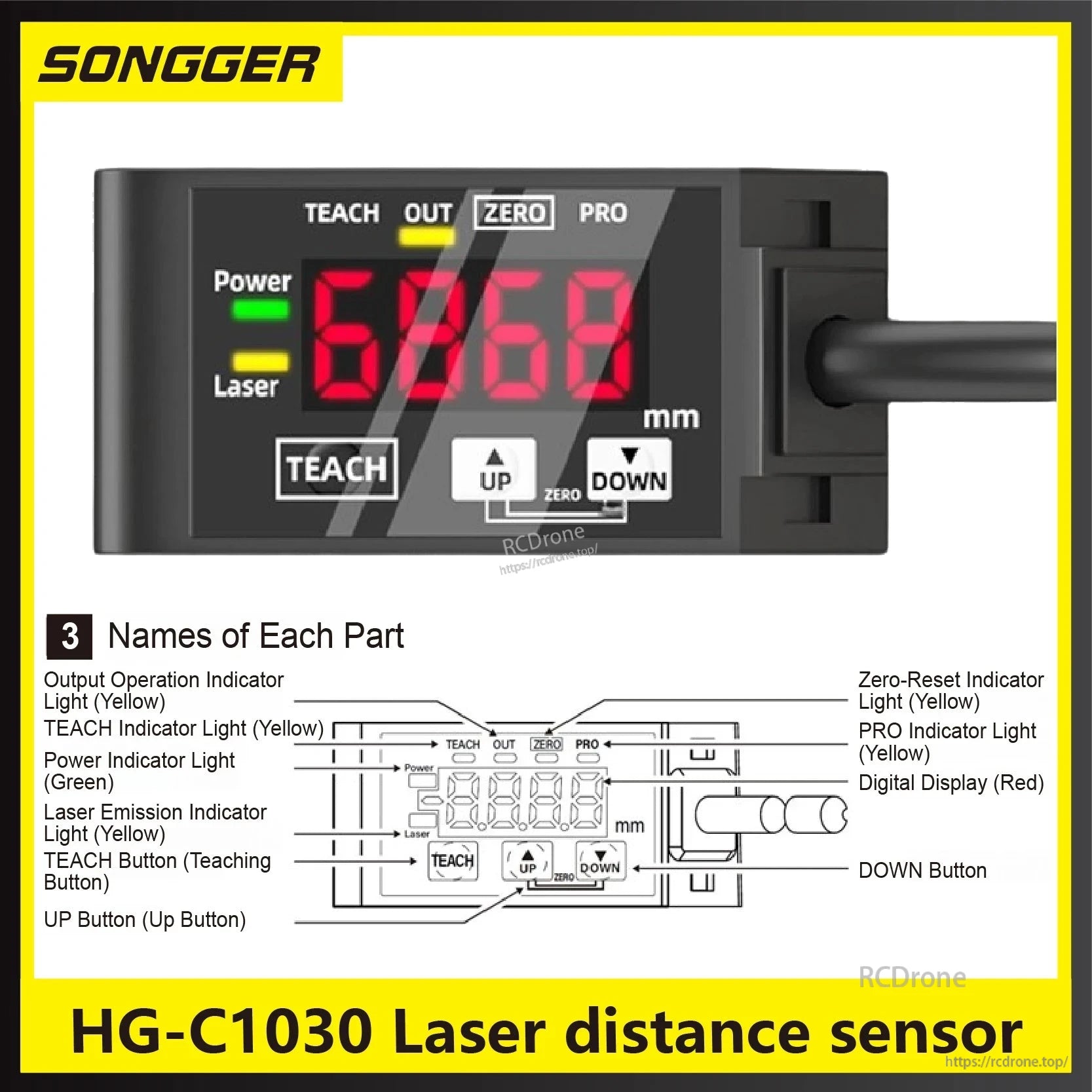

Papan kawalan paparan digital definisi tinggi dengan bacaan LED merah, menampilkan penunjuk kuasa, laser, dan status, butang TEACH, UP, DOWN, ZERO, dan PRO untuk operasi dan kalibrasi.

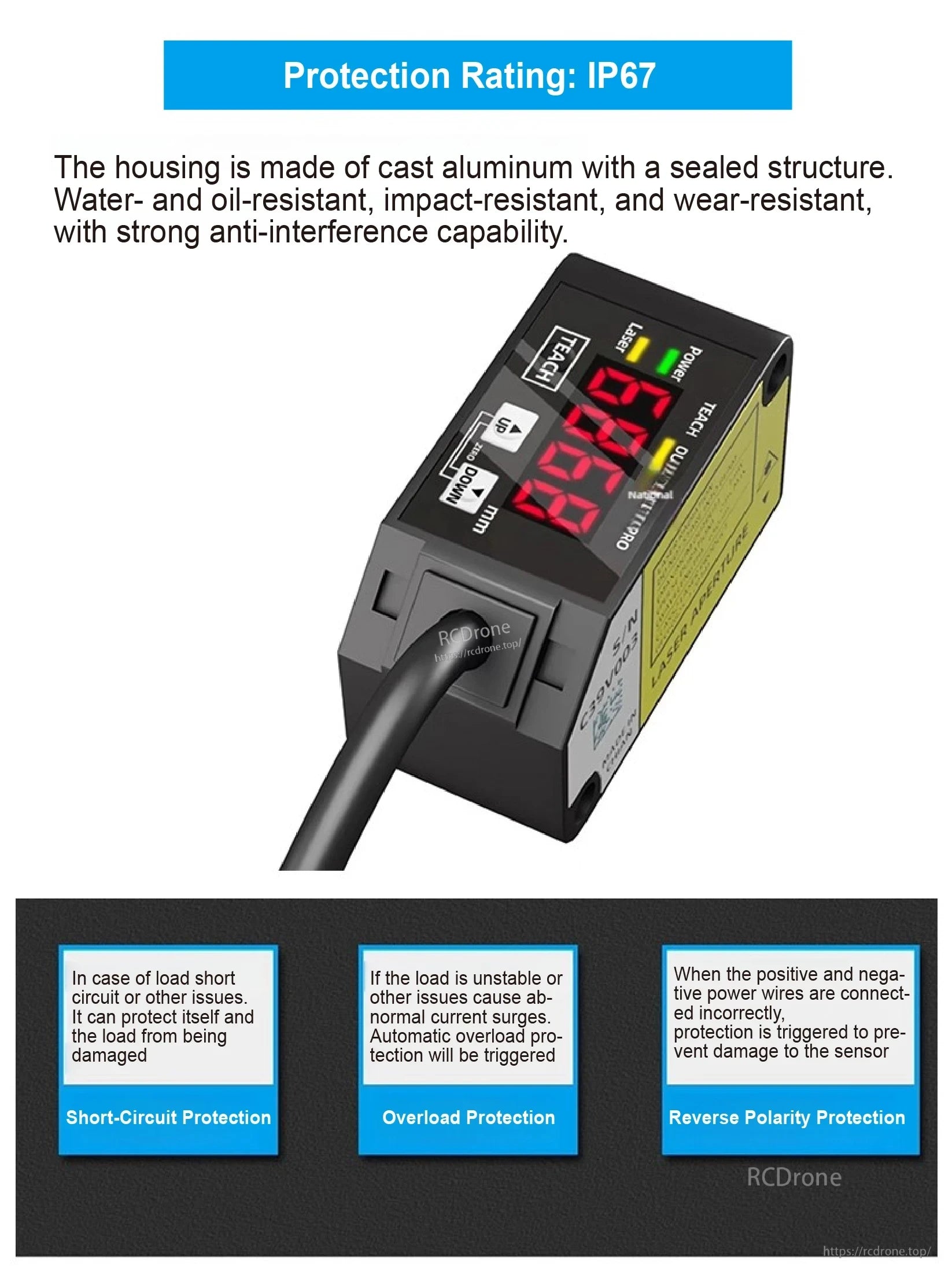

Sensor Jarak Laser HG-C1030 mempunyai penarafan IP67, rumah aluminium tuang, dan reka bentuk tahan lama. Menawarkan perlindungan litar pintas, beban berlebihan, dan polariti terbalik untuk operasi yang boleh dipercayai dalam keadaan yang sukar.

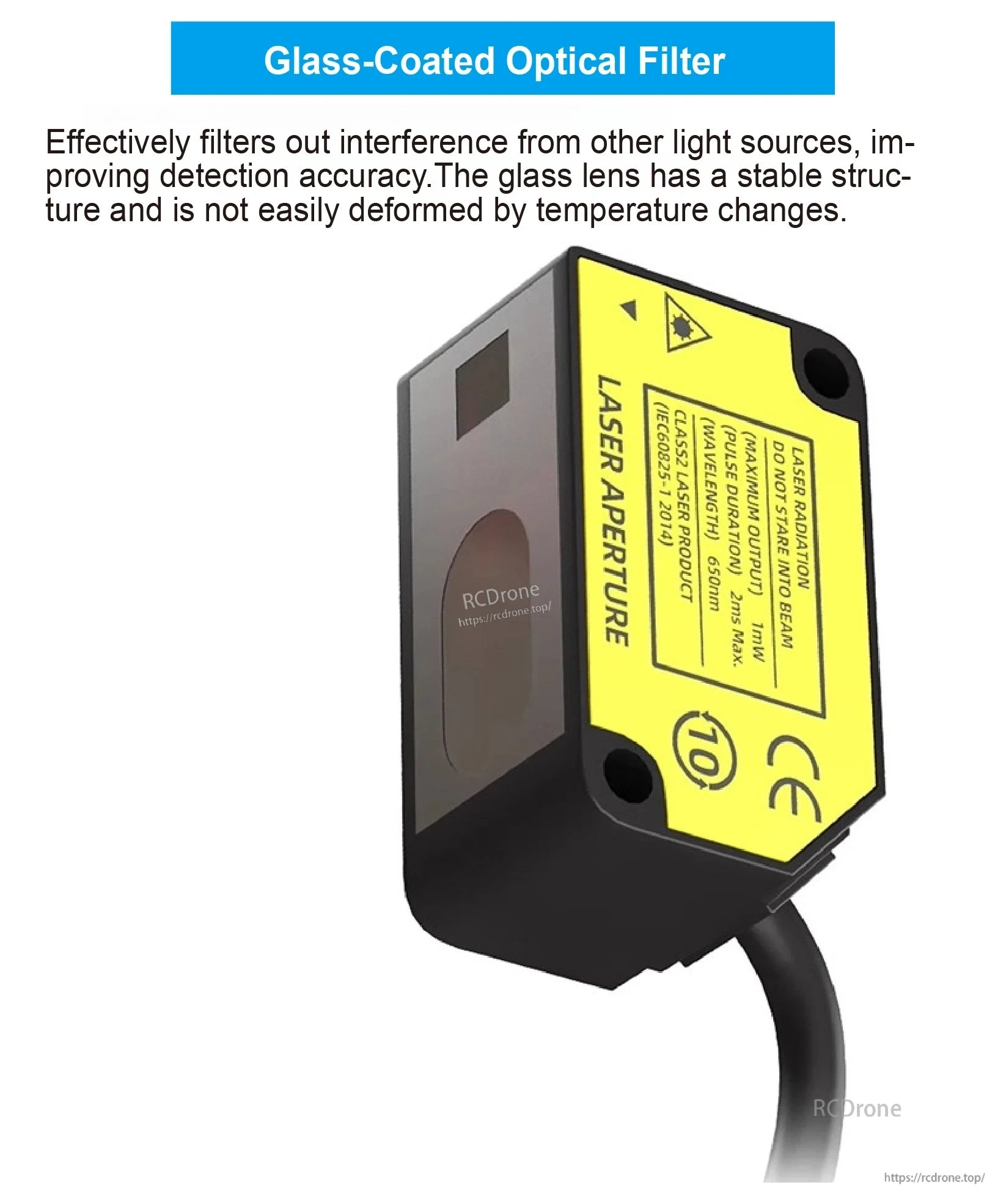

Penapis optik bersalut kaca meningkatkan ketepatan pengesanan. Sensor laser mempunyai lensa kaca yang stabil dan tahan terhadap perubahan suhu.

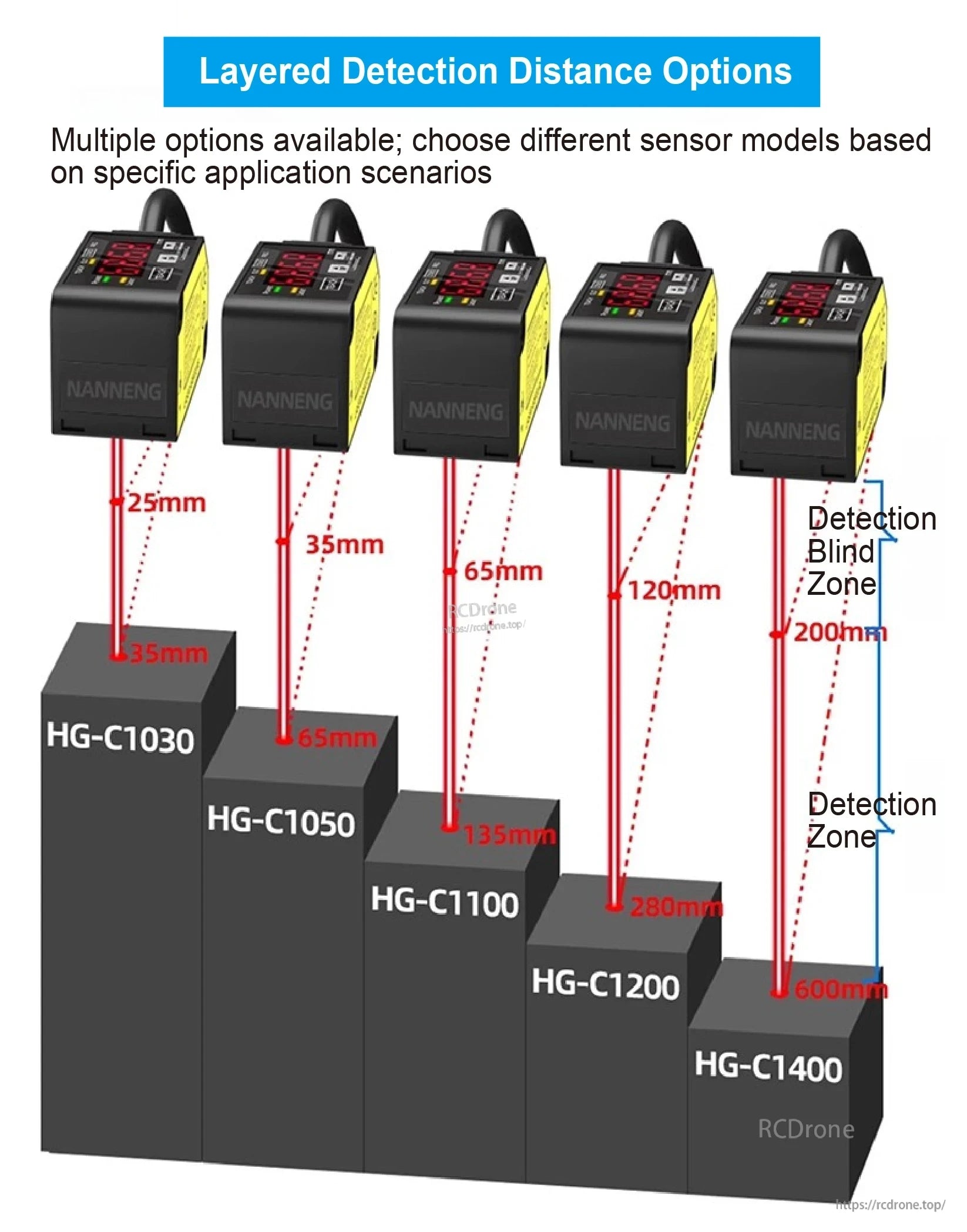

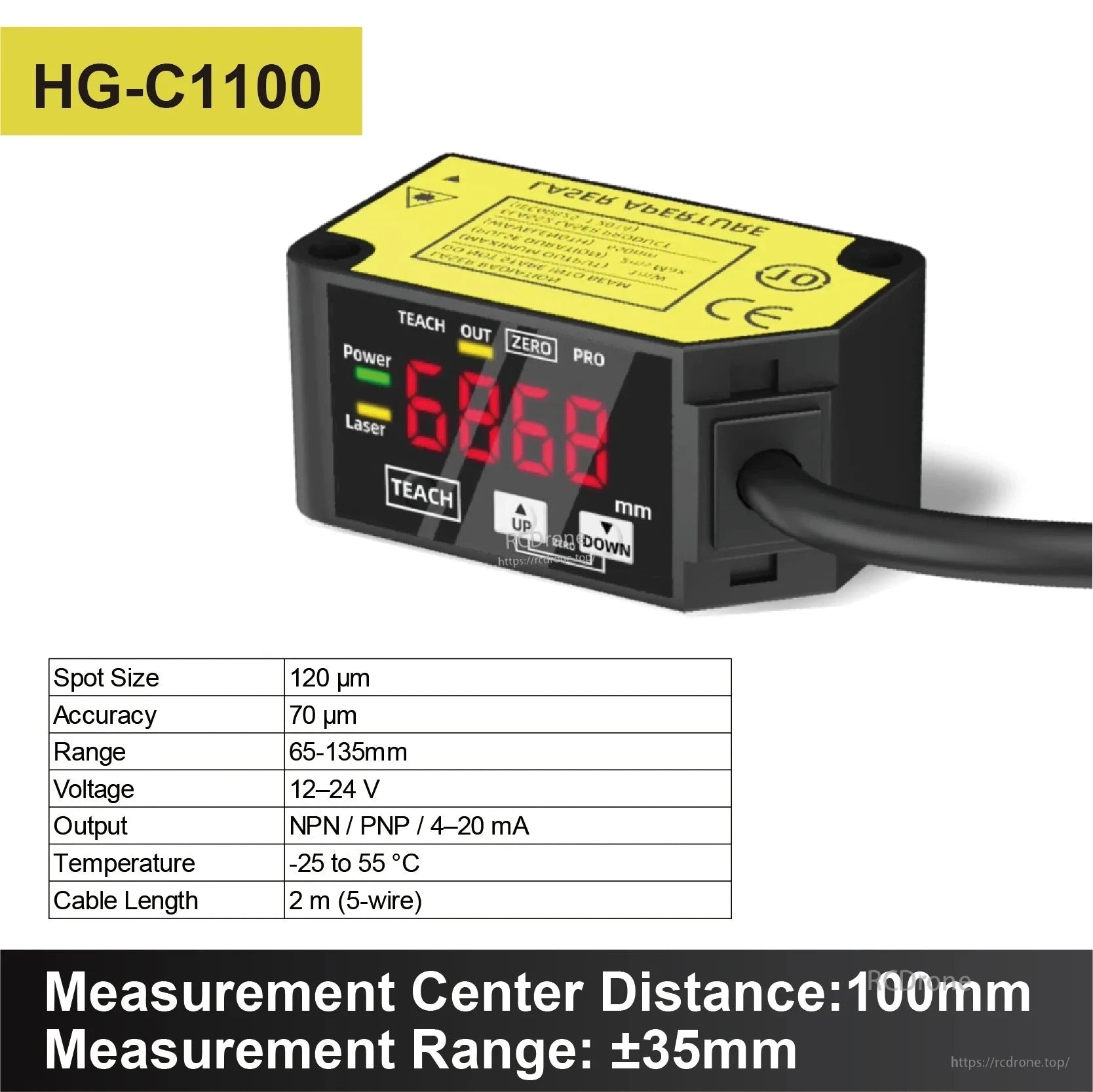

Pilihan Jarak Pengesanan Berlapis mempunyai pelbagai model sensor untuk aplikasi yang berbeza. Model termasuk HG-C1030, HG-C1050, HG-C1100, HG-C1200, dan HG-C1400, masing-masing dengan jarak pengesanan yang berbeza. HG-C1030 mengesan pada 25mm, HG-C1050 pada 35mm, HG-C1100 pada 65mm, HG-C1200 pada 120mm, dan HG-C1400 pada 200mm. Zon pengesanan meluas hingga 35mm, 65mm, 135mm, 280mm, dan 600mm masing-masing. Zon buta ditunjukkan untuk setiap model. Sensor memaparkan bacaan digital dan berjenama NANNENG.

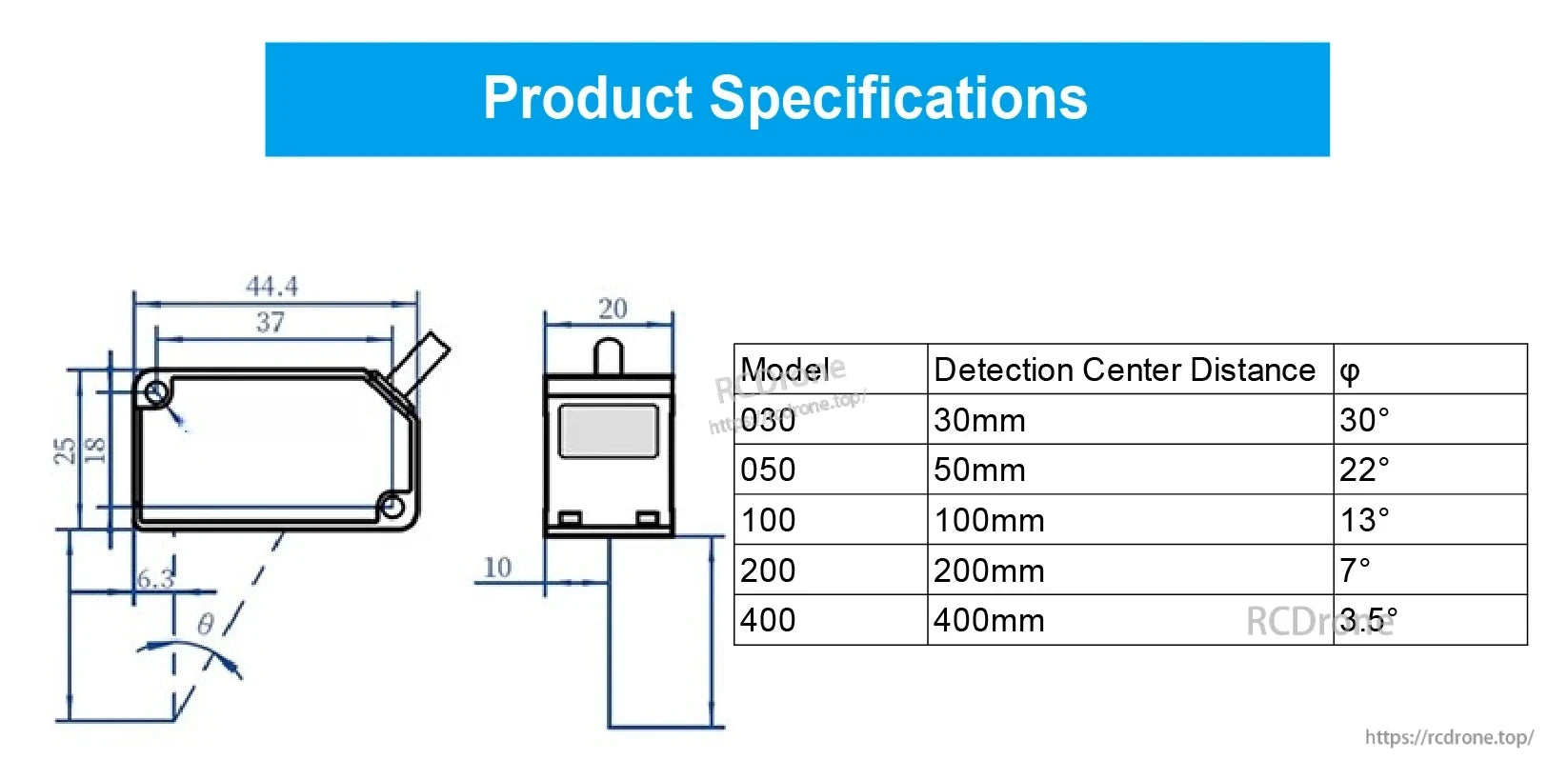

Spesifikasi Sensor Laser HG-C1030: dimensi, model, jarak pengesanan, dan sudut.

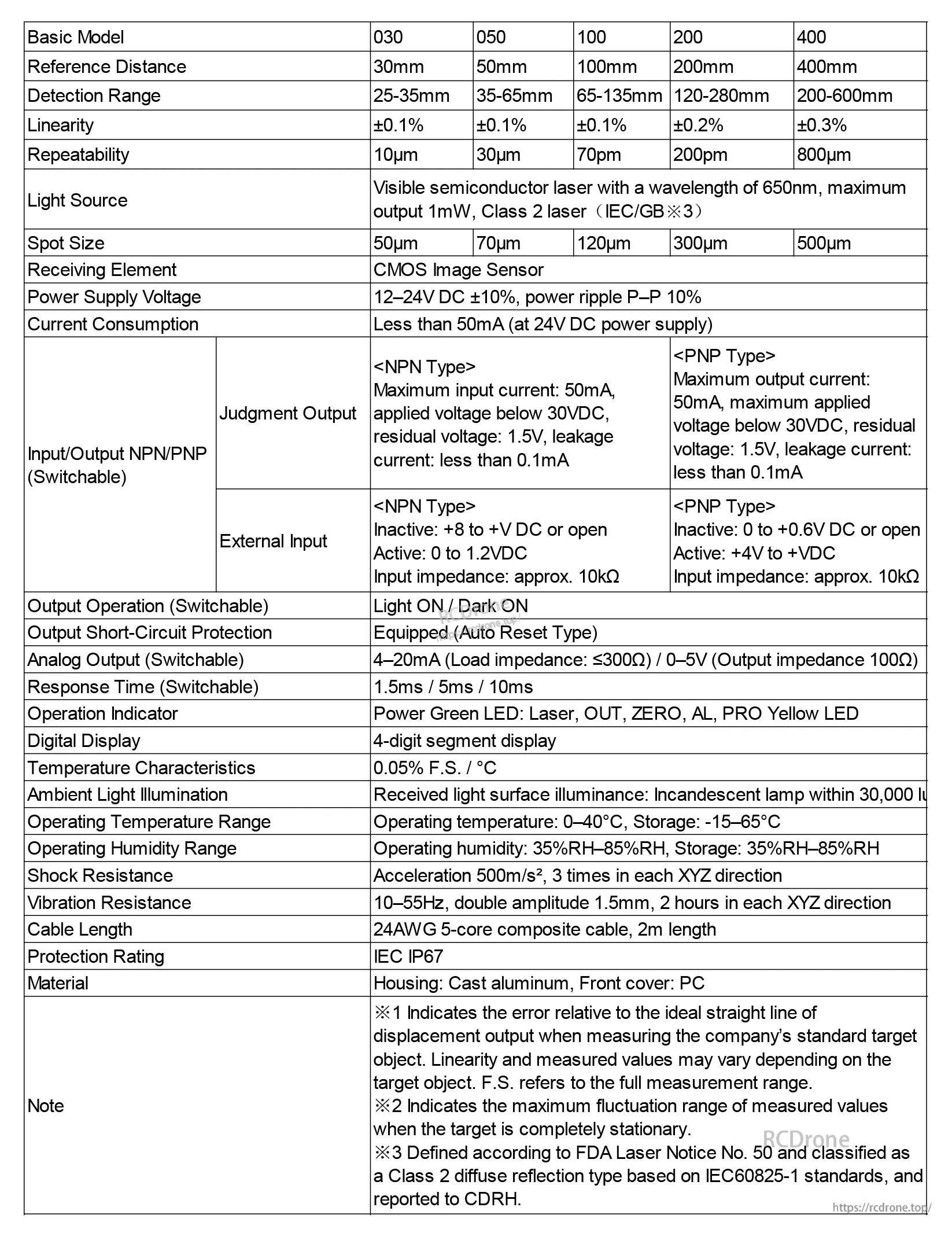

HG-C1030 mempunyai laser 650nm, sensor CMOS, kuasa 12–24V DC, penarafan IP67, output NPN/PNP, jarak 600mm, paparan 4-digit, output analog, dan ketahanan persekitaran yang kuat.

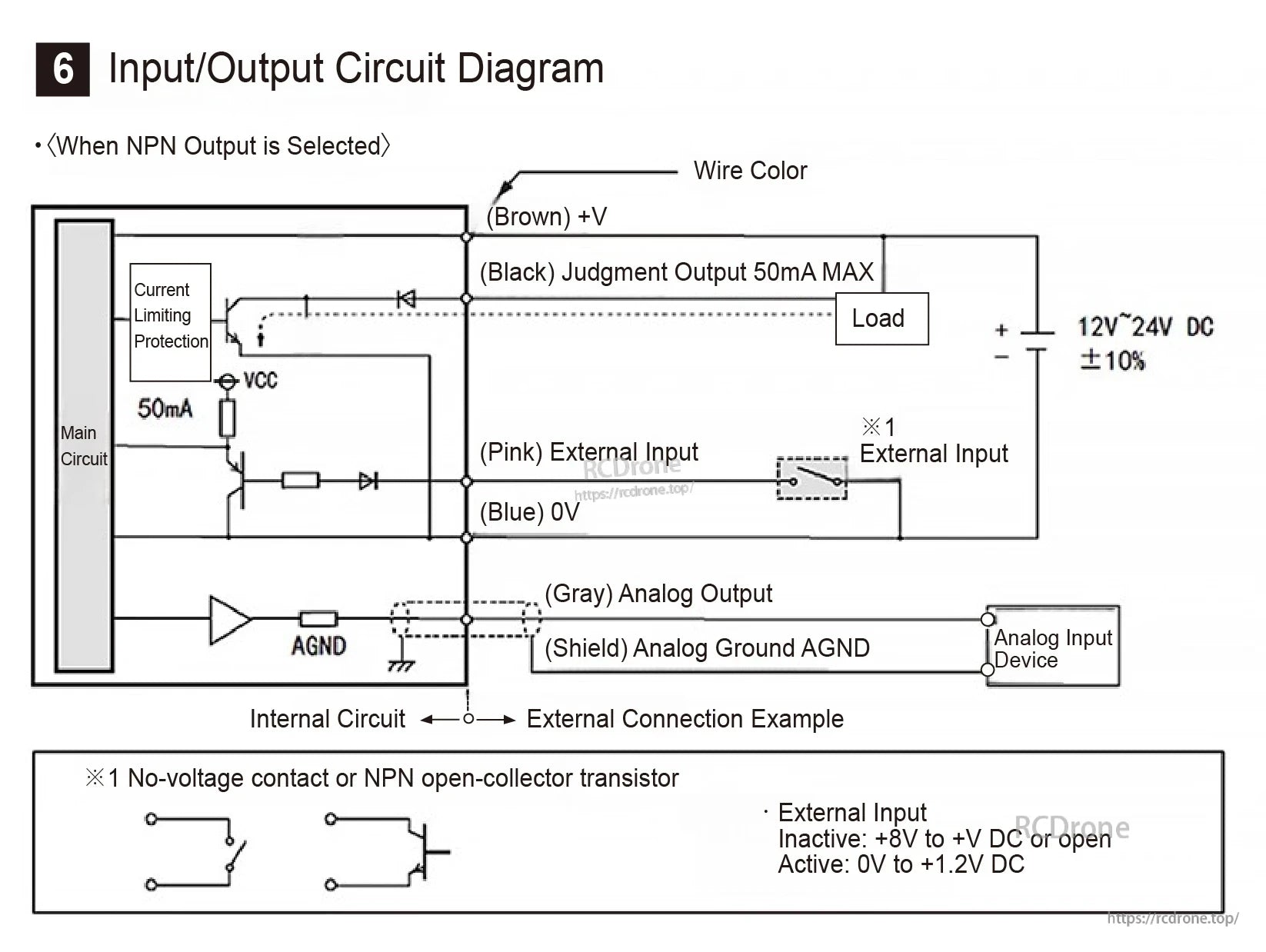

Rajah litar input/output untuk HG-C1030 sensor jarak laser dengan output NPN.Termasuk warna wayar, spesifikasi voltan, syarat input luaran, dan sambungan output analog. Menampilkan perlindungan had arus dan penebat AGND.

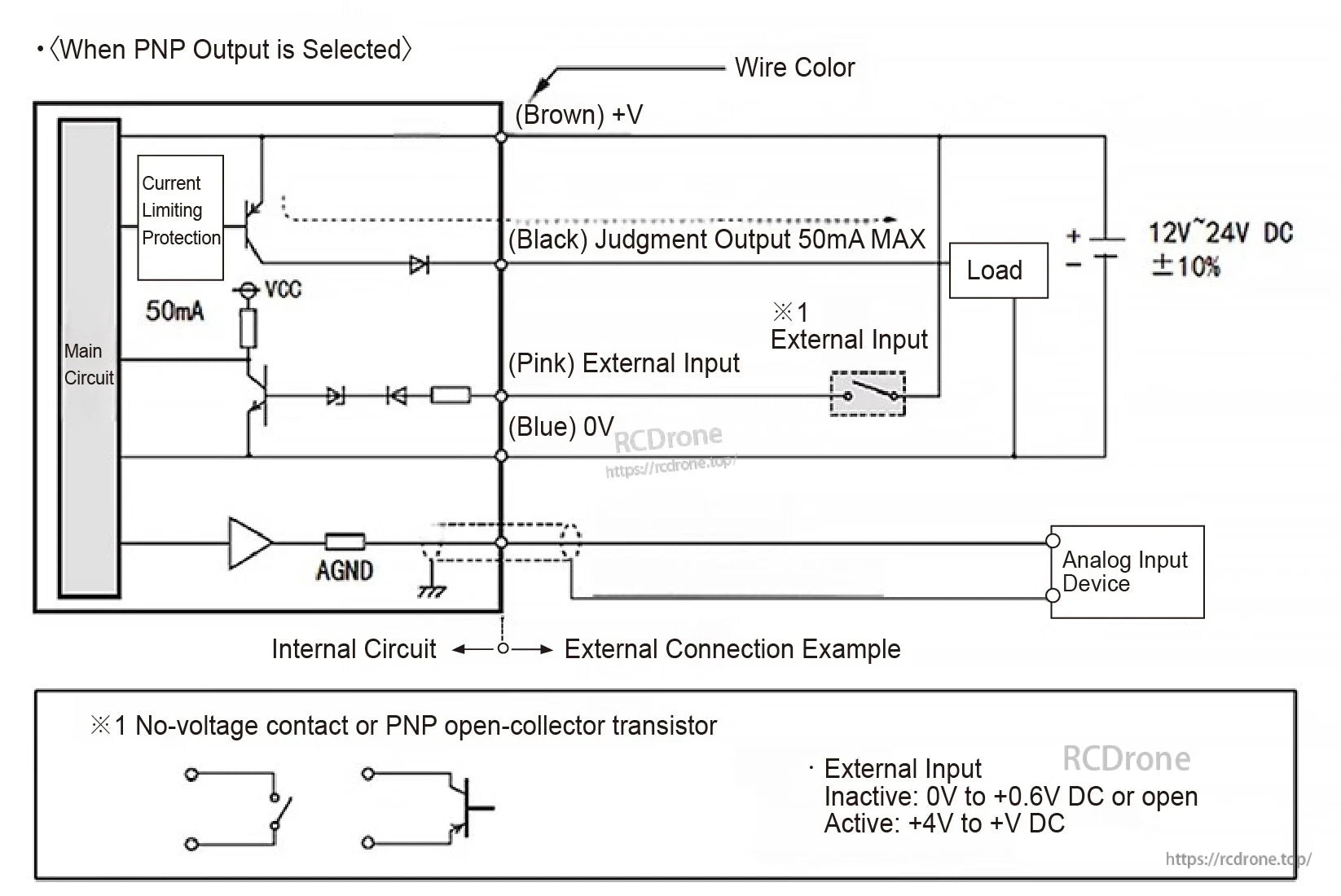

Konfigurasi output PNP untuk sensor laser HG-C1030: wayar coklat (+V), hitam (output penghakiman, maksimum 50mA), merah jambu (input luaran), biru (0V). Menyokong kuasa DC 12–24V. Termasuk had arus, logik input luaran, dan sambungan input analog.
